面向普通CPU硬件低延迟LLM网页搜索的三层缓存架构 A Three-Layer Caching Architecture for Low-Latency LLM Web Search on Commodity CPU Hardware
用会话、语义、嵌入三层Redis缓存，在普通CPU上把AI搜索成本压到每次约1.5美分
前置知识
Redis 逻辑数据库与 TTL
Redis 是内存键值存储，一个实例可划分出 DB 0–15 等多个逻辑数据库，每个键可设置 TTL 到期自动删除。本文用三个逻辑 DB 分别存放语义查询缓存、URL 嵌入和会话上下文，各自配不同的 TTL（5 分钟/24 小时）与数据格式，从而获得选择性清空、按库独立监控和命名空间隔离三种运维能力。
论文的三层架构完全建立在对 Redis 逻辑分区与 TTL 语义的理解之上，不理解这一点就无法看懂数据如何分区、过期与隔离。
文本嵌入与余弦相似度
嵌入模型把文本映射为定长向量，本文用 sentence-transformers/all-MiniLM-L6-v2 输出 $q \in \mathbb{R}^{384}$。语义相近的文本向量方向接近，余弦相似度 $\mathrm{sim}(q,e)=\frac{q\cdot e}{\|q\|\|e\|}$ 度量方向一致性，取值约 $[-1,1]$，越接近 1 越相似。
语义查询缓存靠 $\max_i \mathrm{sim}(q,e_i) \ge \tau=0.90$ 判定改写后的查询命中缓存，是全文最核心的机制。
语义缓存与传统 KV 缓存
传统缓存按键精确匹配，查询措辞稍变即失效；语义缓存先为查询计算嵌入，再与缓存中的嵌入逐一比较相似度，超过阈值就直接返回旧答案，能拦截 "weather India" 与 "India weather forecast" 这类改写（论文实测相似度约 0.94）。
本文 Layer 2 的价值完全来自"语义级"而非"键级"匹配，必须分清两者才能理解为什么改写查询可以短路整条搜索流水线。
Canonical 霍夫曼编码
依据符号频率构建最优前缀码：高频符号码短、低频符号码长，实现无损压缩。canonical 变体只存"符号→码长"映射即可让解码端重建完全相同的码表，省去整棵树。英文文本字节频率极度偏斜（空格约 18%、字母 e 约 13%、z 仅约 0.07%），正适合它发挥。
论文自研纯 Python canonical 霍夫曼编解码做会话磁盘档案压缩，"压缩比 vs 零原生依赖"的权衡是关键设计决策之一。
冷热分层存储与 LRU 淘汰

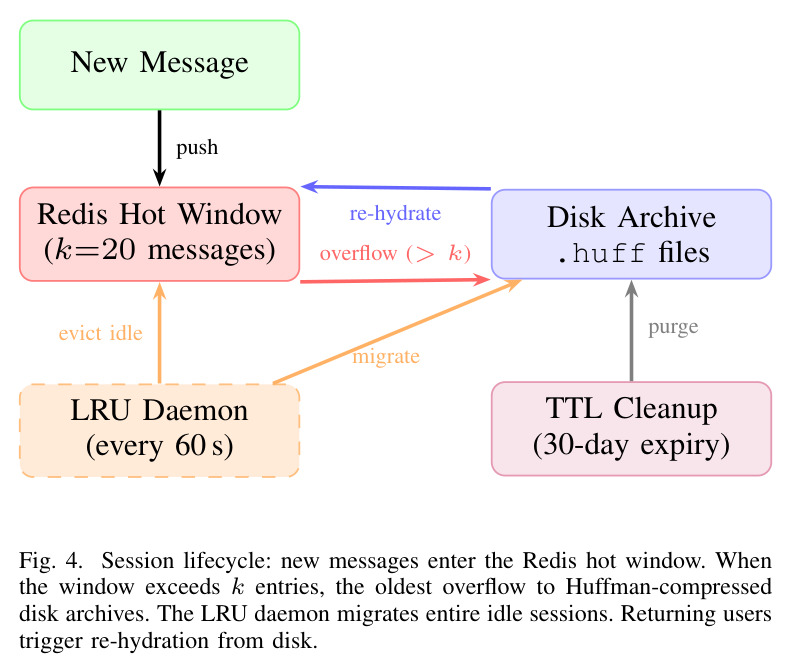

热层是 Redis 内存中的最近 $k=20$ 条消息窗口，读取约 0.1 ms；冷层是磁盘上的 Huffman 压缩档案，读取约 3–107 ms。LRU 守护线程每 60 秒扫描一次，把空闲超过 120 分钟的整个会话从 Redis 迁到磁盘，用户返回时再把最近 k 条透明回灌（re-hydrate）。
这解释了论文如何做到"Redis 内存占用与会话总长度无关"，是理解会话生命周期（Fig. 4）的前提。
研究动机
AI 搜索的商业 API 定价陡峭：OpenAI 网络搜索 SearchGPT 按每千次调用 10–30 美元收费，外加约 8,000 token 注入网页上下文按输入价计费，实际单次查询 $0.03–0.10；Google Gemini grounding 对 Pro 收 $35/千次（Flash $14/千次）；Perplexity Sonar 基础档 $5/千次、Sonar Pro $18/千次。作者自建的答案引擎 OreoLook（原名 lixSearch）用无头浏览器代理直接搜索、远程 LLM 合成答案，把单查询成本压到约 $0.02，但用户增长后暴露三个生产痛点：(1) 会话失忆——完整对话史放内存无法跨数千并发会话扩展，用户追问“我们刚才聊到哪了”时助手无法回应；(2) 用户频繁改写查询（“weather Tokyo”→“Tokyo weather forecast”），每次改写都重新执行搜索代理+网页抓取+LLM 合成的完整流水线，尽管答案几秒前刚算过；(3) 引入 RAG 后，Wikipedia 等热门 URL 被多个会话重复抓取并各自计算一次 384 维嵌入（每次约 200 ms），浪费算力预算。
本文的目标是本文的目标是让这套自建 AI 搜索在普通 CPU 硬件上可持续运营：不订阅任何按查询计费的搜索 API，本地承担搜索、缓存、会话管理与嵌入计算，仅 LLM 合成走远程推理，同时逐一解决上述三个痛点。可量化的目标包括：会话可在数小时甚至数天后恢复且 Redis 内存占用有界（与对话总长度无关，$O(k)$）；改写查询不再触发完整流水线；每个 URL 在 24 小时窗口内至多嵌入一次、跨所有会话共享；缓存读取达到亚毫秒级；单查询综合成本显著低于 SearchGPT（$0.03–0.10）、Gemini Pro（$0.035）和 Sonar Pro（$0.018）。最终部署形态是单台 8 vCPU Intel Cascade Lake 云主机（2 GHz、32 GB 内存、无 GPU），30 个 Hypercorn worker 分 3 个容器副本，外加限 2 GB 的 Redis 7.4 容器和 nginx 负载均衡，基础设施月成本约 $96。
与已有工作不同的是，每个痛点在生态里都有局部方案：LangChain/LlamaIndex 提供进程内对话缓冲，但不跨重启、不跨副本扩展；GPTCache 做语义缓存，但它是全局缓存（多用户搜索助手会跨用户泄露答案）、需要外接 FAISS/Milvus/Qdrant 向量库（增加运维复杂度）、且只管语义缓存一件事；MemGPT 用 LLM 自主决定换页来管理上下文，行为不可预测且难调试。没有任何单一系统能把会话持久化、语义去重、嵌入复用三件事统一成一个轻量包。本文的切入角度是"一个 Redis 实例、三个逻辑数据库"：不用键前缀混放，而是按 TTL 曲线（5 分钟/24 小时）、作用域（会话私有 vs 全局共享）和故障域做物理分区，再配自研纯 Python canonical 霍夫曼编解码实现零原生依赖的磁盘溢出层，用确定性 LRU 取代 MemGPT 式 LLM 自主换页换取可预测性。作者也坦诚未与 GPTCache 直接基准对比——后者是包装 LLM 调用的中间件，前者是管理会话、上下文与嵌入的一体化缓存层，强行对比等于在 GPTCache 上重造整个架构。
核心方法

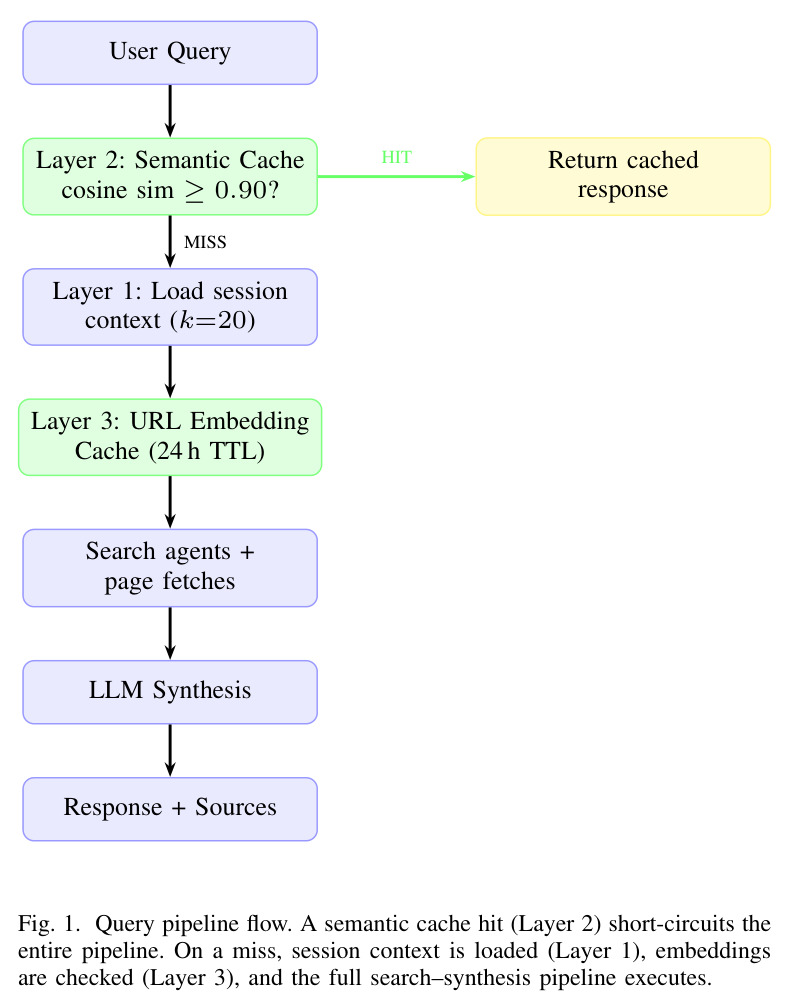

整体思路从直觉出发：AI 搜索真正的成本大头不在搜索和 LLM 调用本身，而在多轮对话不断积累的状态；于是把"重复发生的工作"归为三类——重复发送的上下文、重复改写的查询、重复嵌入的 URL——各配一层缓存，全部托管在同一个 Redis 实例的三个逻辑数据库中，由 Coordinator 协调器统一封装：每个会话一个对象、一个配置、四个动词（add_message_to_context、get_semantic_response、get_url_embedding、get_stats）。查询流水线顺序如 Fig. 1：先查语义缓存（DB 0），命中（$\cos \ge 0.90$）直接短路整条流水线返回旧答案；未命中则从 DB 2 加载最近 $k=20$ 条会话上下文，再查全局 URL 嵌入缓存（DB 1）避免重复嵌入，最后才执行浏览器搜索代理+LLM 合成。后台另有一个 LRU 守护线程把空闲会话迁出 Redis 到 Huffman 压缩的磁盘档案，使 Redis 内存占用始终有界。
核心创新是按"作用域 × TTL × 数据格式"把三个关注点正交拆分到 Redis 逻辑数据库，而非单库加键前缀：DB 0 语义缓存按会话私有（防跨用户泄露）、TTL 仅 5 分钟、每键一个 JSON 文档存至多 50 对（嵌入, 响应）；DB 1 URL 嵌入全局共享（跨会话摊销嵌入成本）、TTL 24 小时、以 1,536 字节原始 float32 存 384 维向量，比约 3,800 字节的 JSON 数组省 2.5 倍空间；DB 2 会话上下文按会话私有、TTL 24 小时、有序列表限长 $k=20$。溢出策略不是截断丢弃，而是把被弹出的最老消息序列化后追加进 Huffman 压缩的 .huff 磁盘档案，完整历史得以保留用于语义检索、审计回放和淘汰后恢复；每 60 秒扫描的守护线程把空闲超 120 分钟的整个会话迁往磁盘。与 GPTCache 的本质区别有三：缓存按会话隔离、嵌入直接以 JSON/原始字节存 Redis 无需外部向量库、会话管理与嵌入复用是内建层而非外挂中间件。
方法步骤详情

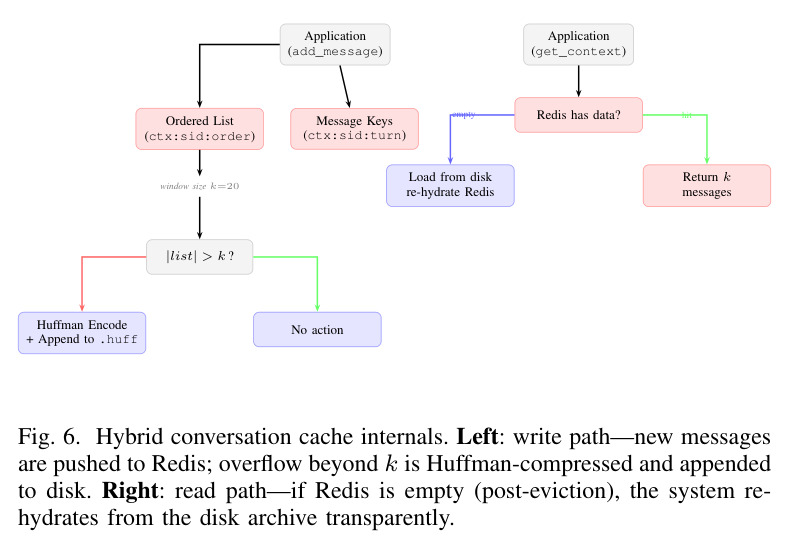

第一步，写入会话：新消息以毫秒时间戳为 turn ID 推入 DB 2 有序列表，同时以带 TTL 的独立键存 JSON；列表超过 $k=20$ 时以流水线事务原子地弹出最老条目、Huffman 编码后追加到 .huff 档案并删键。第二步，语义查询：为查询算 384 维嵌入 $q$，取出当前会话+URL 键下全部 $(e_i,r_i)$ 对，计算 $\mathrm{sim}(q,e_i)=\frac{q\cdot e_i}{\|q\|\|e_i\|}$（加 $\epsilon=10^{-8}$ 防零除），若 $\max_i \mathrm{sim} \ge \tau=0.90$ 则返回缓存响应 $r_i$、跳过搜索与 LLM；未命中则追加新对（超 50 条 FIFO 裁剪）并回写刷新 TTL。第三步，URL 嵌入：全局键 emb:{url_hash} 存 24 小时 TTL 的原始 float32 字节，命中省约 200 ms。第四步，冷热迁移：守护线程每 60 秒检查，空闲超 120 分钟的会话整体迁往磁盘；返回用户且 Redis 为空时从磁盘加载最近 k 条透明回灌；Redis 不可用时退化为纯盘读。第五步，.huff 格式：24 字节应用头（魔数+时间戳+轮数，单次 read(24) 可读）包裹 HCv1 编解码头（原长、符号表、填充）与压缩比特流，30 天清理。
技术新颖性
技术新颖性体现在四处：(1) 三库物理分区的运维设计——不同 TTL 曲线（语义缓存 5 分钟、嵌入与会话 24 小时）、不同作用域（会话私有 vs 全局）、独立故障域（清空语义缓存不影响对话史），并因此获得选择性 flush 与按库监控能力，这是 LangChain/GPTCache/Haystack 等框架都不具备的模式；(2) 零原生依赖的 canonical 霍夫曼编解码：纯 Python 实现（吞吐约 800 KB/s），利用英文文本字节频率极度偏斜（空格约 18%、e 约 13%、z 约 0.07%），符号表开销最多约 512 字节，在 1–100 KB 的典型会话负载上做到 65–69% 压缩比，稳定优于 lz4、距 zlib-1 仅 5–10 个百分点，换来容器化部署零 C 扩展依赖；(3) 用确定性 LRU+固定窗口替代 MemGPT 式 LLM 自主换页，行为可预测、生产可调试；(4) 少见的诚实评估框架：明确区分 Redis 键空间命中率（89.3%）与查询级语义命中率，拒绝用前者推导"避免的推理成本"，并声明成本对比仅为测量期快照。
实验结果
评估为一次历史生产快照（6 天、114,547 条 Redis 命令）：单台 8 vCPU Cascade Lake（无 GPU）、30 个 Hypercorn worker、Redis 7.4 限 2 GB。(1) 聚合键空间命中率 89.3%（2,182 命中/262 未命中），读延迟 0.1 ms，总内存 1.38 MB（96.4% 为数据）；DB 0/1 均 0 键（TTL 如期过期），DB 2 有 16 键（平均 TTL 约 20 小时）。(2) 延迟（Fig. 8）：Redis GET 0.1 ms，磁盘读 6 轮 3.0 ms、133 轮 107 ms，Huffman 编/解码 8.9/8.0 ms——内存快两个数量级，验证热窗口设计。(3) 压缩：5 个生产档案平均 67.2%（73,840 B→65.3%，2,314 B→68.8%），合成数据 >1 KB 约 44–47%；Huffman 全面优于 lz4（65.3% vs 47.2%，Table V），距 zlib-1（38.4%）差 5–10 个百分点。(4) 成本（Table II/Fig. 7）：单查询约 $0.015（$96/月基础设施+LLM 约 $0.014），低于 SearchGPT（$0.03–0.10）与 Gemini Pro（$0.035），与 Flash 持平，略高于 Sonar（$0.005）。(5) 分层贡献（探索性）：Layer 1 占 75–80% 命中；Layer 2 拦截 15–20% 会话内近重复查询、每次省 3–8 秒；Layer 3 热门 URL 见于 10–30% 会话、每次省约 200 ms。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 缓存读取延迟 | 单键读延迟 (ms) | 0.1 ms（Redis 热窗口） | 磁盘 .huff 档案读：3.0 ms（6 轮）至 107 ms（133 轮） | 比磁盘读快约 2–3 个数量级 |
| 单查询综合成本 | USD/查询（含基础设施摊销） | ≈$0.015（OreoLook） | SearchGPT $0.03–0.10；Gemini Pro $0.035；Sonar Pro $0.018；Sonar $0.005 | 比 SearchGPT 低约 2–7 倍，比 Gemini Pro 低 2.3 倍 |
| 缓存有效性 | Redis 键空间命中率 (%) | 89.3%（2,182 命中 / 262 未命中，6 天窗口） | 无缓存对照未测；该指标含内部操作，非查询级命中率 | 作为工作集驻留内存的指示器，非端到端收益证明 |
| 会话存档压缩 | 压缩比（越小越好，%） | 生产档案平均 67.2%；合成数据 >1 KB 时约 44–47% | lz4 47.2–72.1%；zlib-1 38.4–63.2% | 小负载（<5 KB）优于 lz4、接近 zlib-1，且零原生依赖 |
| Redis 内存占用 | 实例总内存 | 1.38 MB（96.4% 为真实数据） | Redis 容器上限 2 GB | 占用不到上限 0.1%，且随会话数保持 $O(k)$ 有界 |
| URL 嵌入去重 | 单次 384 维嵌入计算耗时 | 缓存命中时节省 ≈200 ms/URL | 无缓存：每个会话独立重复计算并丢弃 | 热门 URL（出现在 10–30% 会话）每日至多嵌入一次 |
局限与改进
作者承认的局限：(1) 评估是单一历史生产快照、单一硬件配置，命中率与延迟对查询分布和并发模式敏感，不能外推；(2) 89.3% 是 Redis 键空间命中率，混入 TTL 刷新、列表读、存在性检查等内部操作，不能换算成“多少比例查询绕过了推理”，请求级测量留作 future work；(3) 语义缓存用 $O(n)$、$n \le 50$ 的暴力余弦扫描，更大规模需向量索引；(4) 纯 Python 霍夫曼吞吐约 800 KB/s，MB 级负载需 C 扩展；(5) 磁盘档案只压缩不加密，敏感场景需叠加文件系统或应用层加密。我的补充观察：论文未报告 p95/p99 长尾延迟，30 个 worker 高并发下均值 0.1 ms 可能掩盖抖动；成本对比混用了不同答案质量档位（Sonar 基础档和 Flash 更便宜但质量可能更低）；语义缓存按“会话+URL”作用域，跨会话相同问题无法复用 LLM 答案（仅嵌入层全局共享）；15–20% 近重复率与 75–80% 分层贡献是键分布推断的探索性估计而非受控实验；全文没有答案质量评测——5 分钟 TTL 内命中的旧答案可能已过时。
独立分析的弱点
独立分析几个弱点。第一，语义缓存作用域是“会话 × URL”：不同用户问同一个热门问题（如“今天金价多少”）时，即使嵌入完全相同也不能互相复用 LLM 答案，只能共享 URL 嵌入——流量越大浪费越明显，改进方向是增加带脱敏与用户授权的全局语义缓存层。第二，每键一个最多 50 条的 JSON 文档，每次插入都要整体回写并刷新 TTL，热门会话+URL 组合会成为 Redis 热点键，可改用 hash 分片字段级写入。第三，回灌只恢复最近 $k=20$ 条，用户问“三天前你找的那篇文章”时仍需解压整个档案，论文未给出深历史查询的路径与延迟数据，可在冷档案上建嵌入索引支持跨全档案语义检索。第四，TTL 与阈值全部固定（$\tau=0.90$、5 分钟）：新闻类查询 5 分钟后答案可能已错，而“勾股定理”类本可缓存一周，应按查询类别自适应学习 TTL 与阈值。第五，89.3% 命中率缺乏消融实验（ablation），“Layer 1 占 75–80%”仅由键计数推断，工程决策所需的因果证据不足；霍夫曼追加写入在崩溃场景下的一致性也未讨论。
未来方向
作者提出的方向包括：为 MB 级大型档案做可选的原生 Huffman C 扩展；语义缓存接入 Qdrant 等可插拔向量存储以突破 $O(n)$ 暴力扫描；从观测到的查询模式学习自适应 TTL 策略；以及跨会话知识迁移——让一个对话中的洞见能反哺另一个对话的回答。请求级测量语义缓存命中率与避免的 provider token 是最直接的后续工作。基于本文成果还可延伸：把"作用域 × TTL × 格式"三层模式泛化为可复用的开源缓存中间件（作者已抽出 lix-open-cache 组件，可进一步产品化）；在冷档案上建向量索引，实现"会话级长期记忆"让数百轮前的内容可被语义召回；对磁盘档案加每会话密钥的应用层加密（如 AES-GCM）；研究多区域部署下 Redis 复制的语义缓存一致性与失效广播；引入 URL 内容变更信号（ETag/Last-Modified）做时效感知的缓存失效，替代纯时间 TTL；最后补充受控消融实验，量化三层各自的因果贡献。
复现评估
复现友好度较高但有缺口。有利条件：所有组件命名明确（答案引擎 OreoLook、可复用缓存实现 lix-open-cache、嵌入模型 sentence-transformers/all-MiniLM-L6-v2、Redis 7.4、Hypercorn、nginx）；硬件门槛低，单台 8 vCPU/32 GB 云主机即可，本地 CPU 嵌入约 200 ms/URL，全程无需 GPU；架构、Redis 键格式、.huff 二进制布局、canonical 霍夫曼编解码伪代码（算法 1/2）均在论文中完整给出；关键参数全部披露（$k=20$、$\tau=0.90$、50 对上限、5 分钟/24 小时 TTL、120 分钟空闲阈值、60 秒扫描、30 天清理）。缺口：正文未给出代码仓库链接和公开数据集，评估是历史生产快照而非可重跑基准；LLM 计价使用服务商内部货币“pollen”，外部读者难以复算成本；语义命中数、会话轨迹等原始指标未公开。综合判断：按论文重写功能等价系统的难度中等（工程量集中在霍夫曼编解码与混合缓存状态机），但精确复现 89.3% 命中率等数字不可能，因为负载不可复得。
论文图表

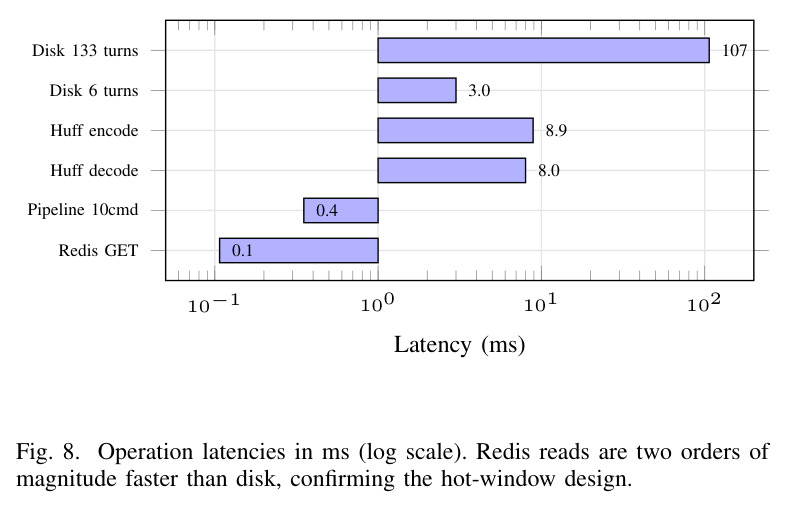

对数坐标的各操作延迟图：Redis GET 0.1 ms、流水线开销 0.4 ms、Huffman 解码 8.0 ms、编码 8.9 ms、磁盘读 6 轮会话 3.0 ms、133 轮会话 107 ms。
它用两个数量级的差距量化论证了"热窗口留在内存、冷数据落盘"的分层正当性，也给出了冷恢复的最坏延迟上界。
本文系统与 LangChain、LlamaIndex、GPTCache、MemGPT、Semantic Kernel 的特性对照表，五个维度为：会话持久化、磁盘档案、语义去重、嵌入复用、仅 Redis。只有本文在五项全部打勾，GPTCache 仅覆盖语义去重，MemGPT 覆盖会话持久化与磁盘档案。
这张表精确划定了论文的生态位：没有任何现成系统同时解决三个缓存关注点，是理解研究空白（gap）与相关工作差异的最直接证据。
测量期成本对比表：按每查询成本与 10 万查询/月成本列出 SearchGPT API（$0.03–0.10，$3,000–10,000/月）、Gemini Pro（$0.035，$3,500）、Gemini Flash（$0.014，$1,400）、Sonar Pro（$0.018，$1,800）、Sonar（$0.005，$500）与 OreoLook 未缓存情形（$0.015，$1,596，含基础设施+LLM）。
成本是论文的立论动机，此表给出完整的数值对比与计价模型（按查询 vs 基础设施+推理），并明确声明不从键空间命中率推导缓存后成本。
五个生产会话档案的 Huffman 压缩结果：133 轮 73,840 B→65.3%、7 轮 4,635 B→65.2%、10 轮 4,118 B→68.8%、6 轮 2,314 B→68.8%、8 轮 3,427 B→72.4%，平均 67.2%；压缩比随负载增大而改善。
它用真实数据验证霍夫曼在典型 1–10 KB 会话负载上的实际表现，是"压缩比 vs 零依赖"设计决策的实证支撑。
受控合成数据下压缩比随负载变化：153 B→79.7%、765 B→50.7%、1,530 B→47.2%、7,650 B→44.3%；超过 1 KB 后趋近约 45%，极小负载受符号表开销拖累但仍低于 80%。
补充 Table III 无法回答的规模趋势问题：压缩率随负载增长的规律与符号表开销的下界，帮助读者预估自己负载下的表现。
同一批生产档案上 Huffman、zlib-1、lz4 的压缩比对比：2,314 B 时 68.8%/63.2%/72.1%，4,118 B 时 68.8%/54.7%/65.3%，4,635 B 时 65.2%/53.9%/64.8%，73,840 B 时 65.3%/38.4%/47.2%；Huffman 全面优于 lz4，但落后 zlib-1，小负载差距缩小到 5.6 个百分点。
这是霍夫曼选型的核心证据：说明放弃 zlib 不是因为压缩率而是一致性差距小、零原生依赖和编解码不在关键路径上，是理解设计权衡的关键。
