Procedura：基于程序化控制的智能体三维建模 Procedura: Agentic 3D Modeling with Procedural Control
让冻结LLM把3D物体写成带类型化配合的程序化装配代码，无需3D训练
前置知识
构造实体几何（CSG）
一种用基本体素（长方体、圆柱等）经过并、交、差等布尔运算构造实体的表示方法。程序中每个面都是精确的平面或圆柱面，因此边缘在任何分辨率下都保持锋利，所有尺寸由命名参数显式控制，可随时改参数重新编译。
本文输出的不是网格而是CSG程序，锋利边缘和可编辑性都源于这种表示，理解它是理解全文所有声明的前提。
装配配合
机械CAD中描述零件如何连接的关系，如螺栓孔阵列、轴插入孔、铰链轴等，由两个零件各自的坐标系定义，并带有公称尺寸与配合等级（间隙、过渡、过盈、卡扣等，对应不同的公差偏移）。
Procedura的核心表示就是把零件用'类型化配合'连接起来，位置由配合坐标系解算而非模型猜测，这是全文最核心的概念。
LLM智能体
让大语言模型在'起草-执行-根据反馈修订'的循环中完成多步任务：写代码、运行编译器、查看渲染结果、再修改，而不是一次性输出最终答案，每一步都有工具和验证器把关。
Procedura是一个3D建模智能体框架，逐零件生成、确定性验证、批评家修订都在这样的循环里完成，需要理解智能体与单次调用的区别。
解耦批评家
让一个拥有独立提示词、独立上下文的评审模型（而非生成代码的智能体自己）来诊断输出缺陷。已有研究表明模型批评自己的输出时常漏掉自己的错误，独立评审更可能发现问题。
论文的精修循环强制'一次诊断兑换一次修改'且评审与修复分离，这是其质量保障机制的关键设计，也是消融中可观的增益来源。
漂浮体与连通分量
网格焊接重合顶点后，按共享边做并查集可划分成连通分量；与主体不相连的组件称为漂浮体，意味着零件并未真正连接在一起，模型不可打印、物理上会散架。

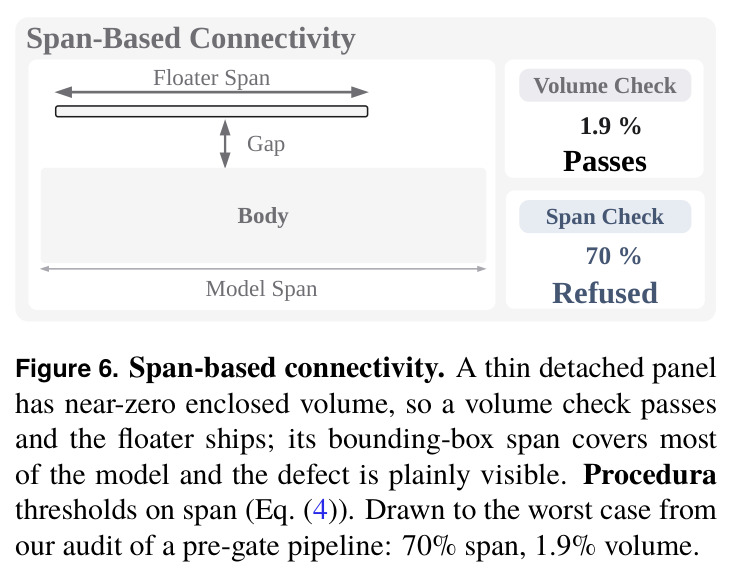

论文用基于包围盒跨度的连通性门控（阈值0.01）在编译期硬性拦截漂浮体，这是其几何质量验证栈的重要一环。
URDF/USD与关节化资产
URDF和OpenUSD是描述机器人或可动资产的标准格式：链接树、关节轴、限位与驱动，可导入物理仿真器（如Isaac Sim）验证运动是否合理、是否会穿模卡死。
论文的配合图天然是运动学图，能导出URDF并在Isaac Sim中做沉降、逐关节扫掠等仿真验证，这是纯网格方法做不到的加分项。
研究动机

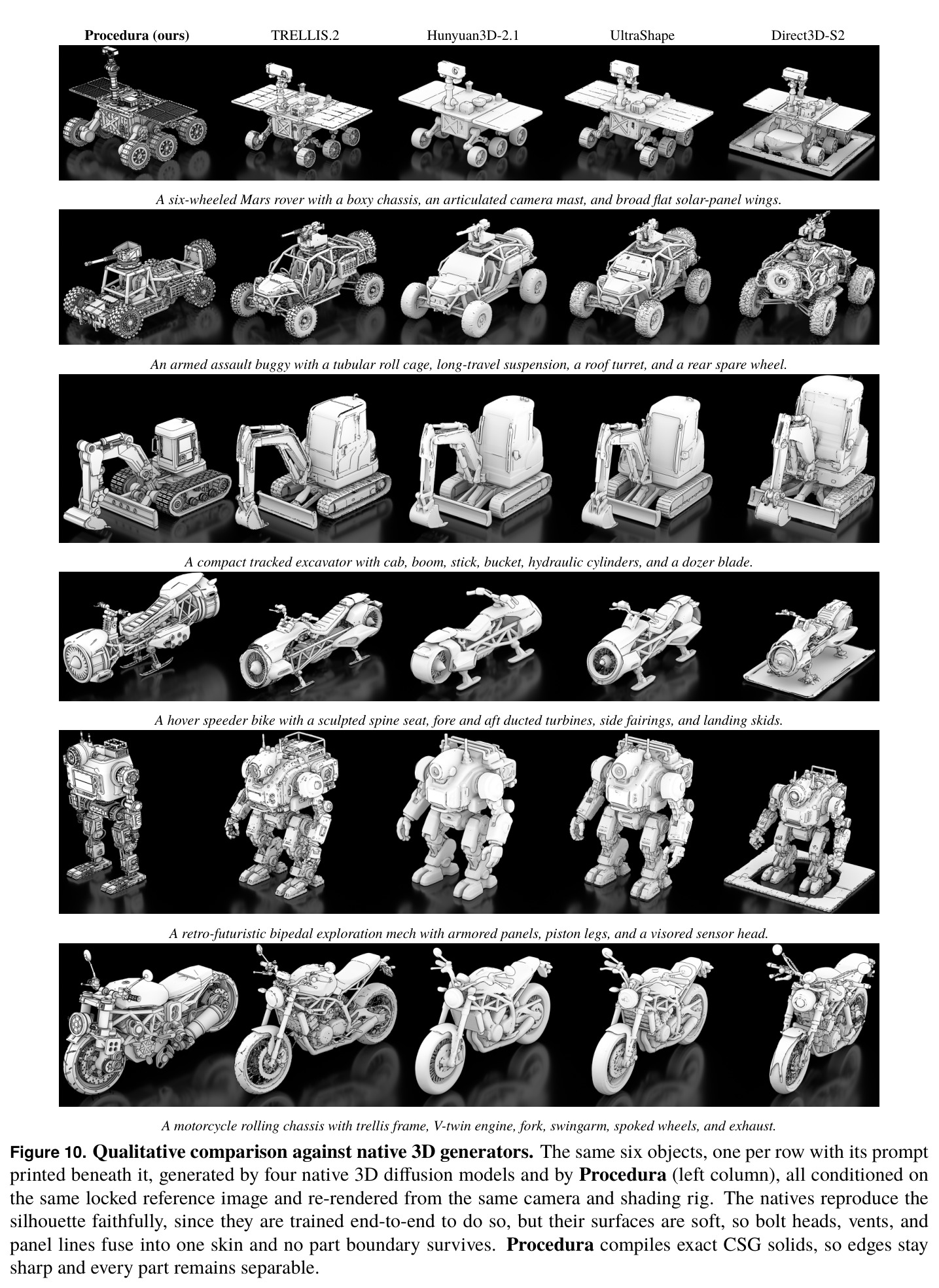

现有3D生成分两大主流，产出都是不携带结构的裸三角形网格：一类是SDF/体素扩散的原生3D生成器（TRELLIS.2、Hunyuan3D、Direct3D-S2等），另一类是逐token写网格的自回归模型。它们能从单图恢复惊人几何，但网格是'软'的：从采样回归出的表面没有'面'和'孔'的概念，机械件应有的锋利边缘被磨圆（论文测得各原生模型的95分位二面角仅33°–73°）；网格不携带任何零件归属信息，要分清'机器人手的左手指'只能靠事后分割模型，而且切分依据表面几何而非语义；也没有任何可编辑参数，改形状等于直接雕刻表面，把非专业用户拒之门外。另一条路是LLM把3D写成代码，天然参数化、按零件组织，但单次生成又盲又玩具化：极低面数、零件数出错、子装配错位；即使是近年的智能体系统，也只是用模型从渲染图里'猜'的原始变换把零件粘起来，关节轴是在几何完成后才拟合到表面上的，没有系统真正生成装配结构本身。
本文的目标是本文要验证'3D形状即代码'这一范式能否让冻结LLM在零3D训练的前提下，从文本提示生成满足三点要求的形状：一是高精度几何——程序中每个面是精确平面、每个孔是精确圆柱，边缘在任何分辨率下保持锋利；二是有意义的零件分解——分解就是模块列表本身，精确且无需额外分割模型；三是可编辑性——每个尺寸都是绑定到命名零件的具名参数，改一处参数重新编译即可。此外还要超越'只出几何'：同一张装配图应进一步承载逐零件PBR材质和经物理仿真器验证的关节化，直接产出能进游戏引擎、仿真器和机器人栈的生产级资产，并在P3D-Bench与自建MechBench-36上超过原生生成器和所有既有3D代码智能体。
与已有工作不同的是，论文的独特切入是把制造装配领域的工程知识引入生成过程：将物体表示为'程序化装配'——由命名零件经类型化、机器可检查的配合（共享公称尺寸加配合公差偏移）连接的参数化程序。这把一次大的盲生成拆解为许多小的可验证步骤，每个提交都要过编译、配合测量、连通性三道确定性门。位置由配合坐标系解算公式 $T_j=F_i\cdot\Delta(\phi)\cdot F_j^{-1}$ 得到，而非让模型对着渲染图猜一个原始变换。与已有工作的本质差异在于：学习装配研究此前只把配合图当作输入（为现成人造零件预测连接关系），本文首次让生成系统主动写出这个结构；同时评审者与修复者解耦而非自我批评，且这条'完成优先、缺陷留给精修'的工程哲学贯穿始终。
核心方法

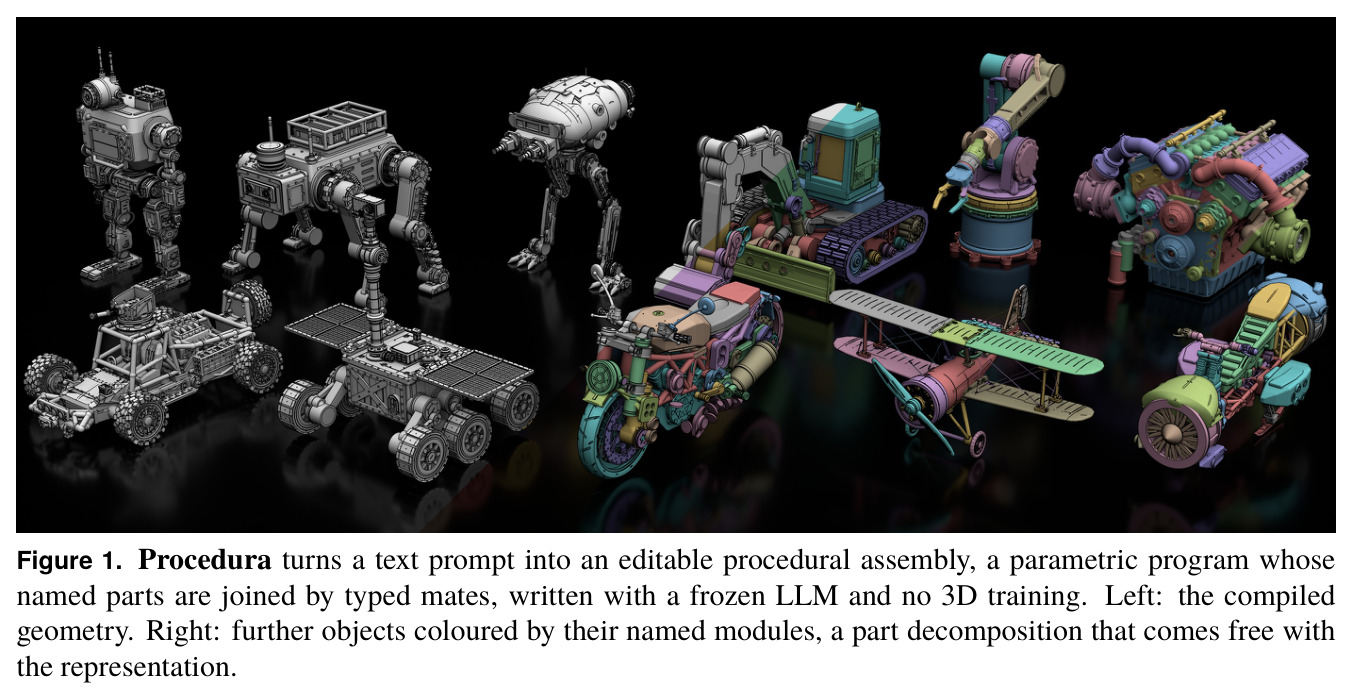

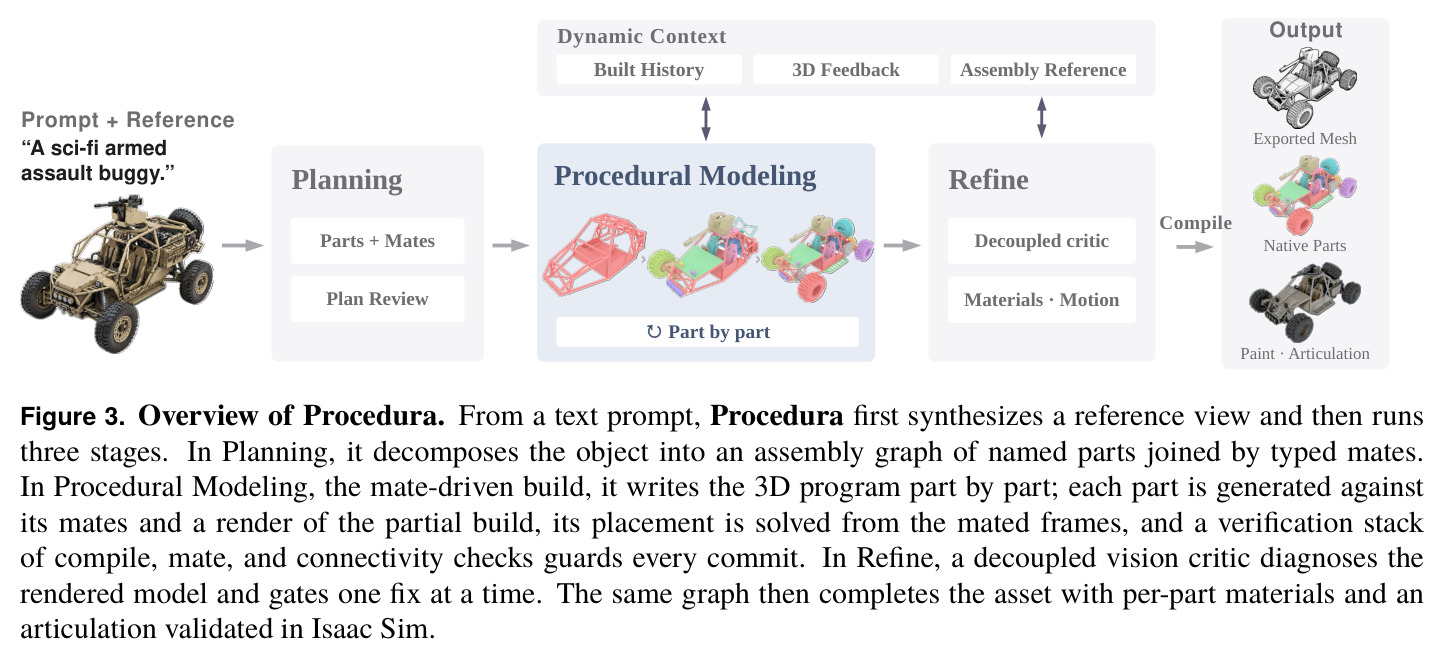

直觉上，与其让模型直接'画'出网格，不如让它写出建造网格的程序：程序是参数化的、天生按零件组织的。Procedura由同一个冻结LLM（默认Gemini 3.7 Flash，另测GPT-5.6-sol变体）驱动全部推理步骤，其余组件全是确定性代码，程序以OpenSCAD书写并用其引擎编译。流程分四段：(1)规划——先合成一张参考视图锚定后续所有阶段，一次视觉调用把物体分解为有序装配图：每个零件带snake_case模块名、细节层级（轮廓/主特征/子特征）、相对尺寸方位描述，以及与已放零件的接口声明（配合类型与共享公称）；随后一次单向计划评审只允许增补或锐化描述，禁止合并、删除、改名、重排（在代码中强制）。(2)逐零件构建——每次调用只写一个零件，位置从配合坐标系解算，编译、配合、连通三道确定性门全过才提交。(3)解耦批评家精修——独立评审诊断渲染结果并给出优先级问题列表，一次诊断恰好兑换一次修改，直到无HIGH问题或放弃。(4)同一张图继续承载逐零件材质与关节化，后者在Isaac Sim中无头验证并导出USD与URDF。

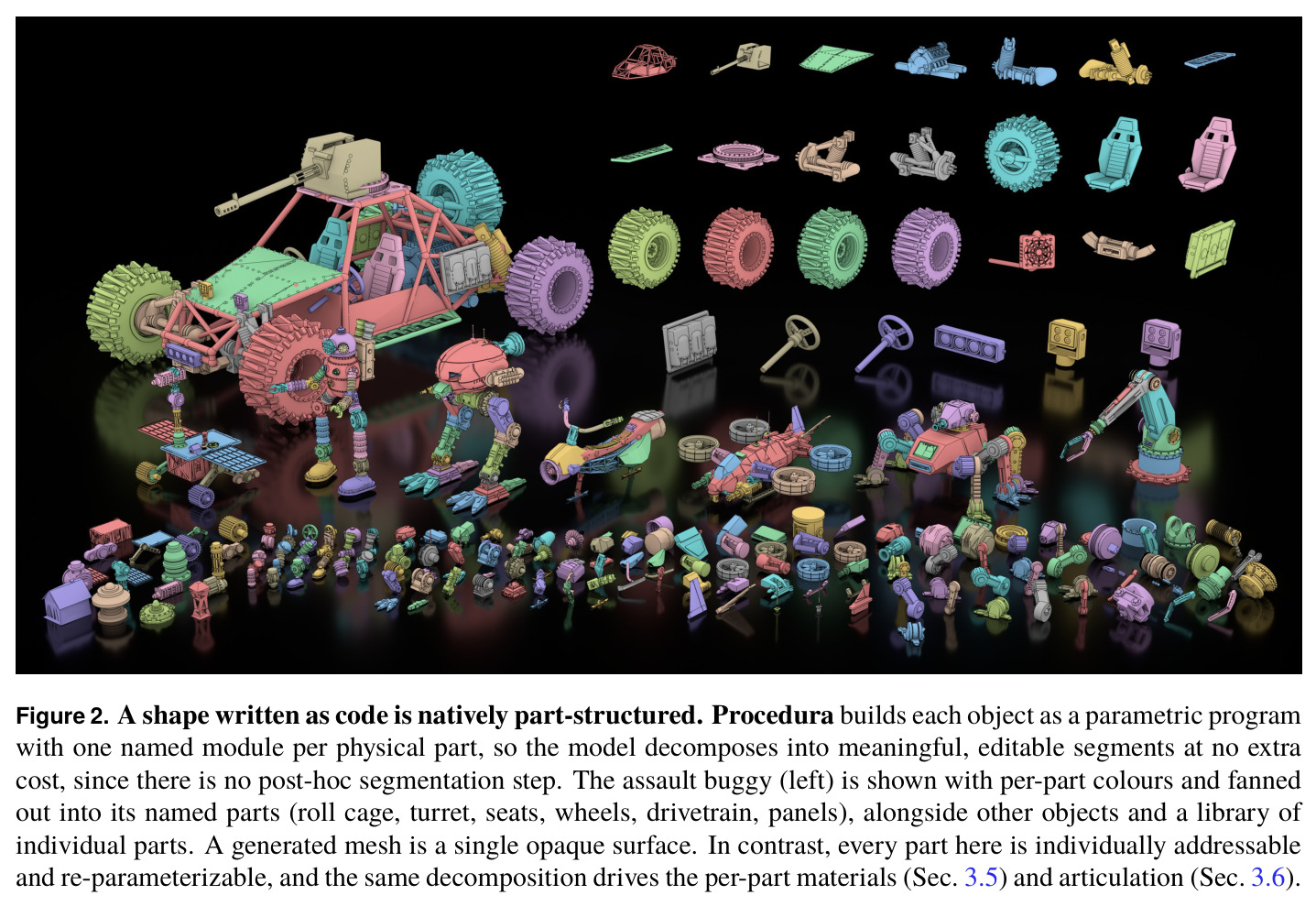

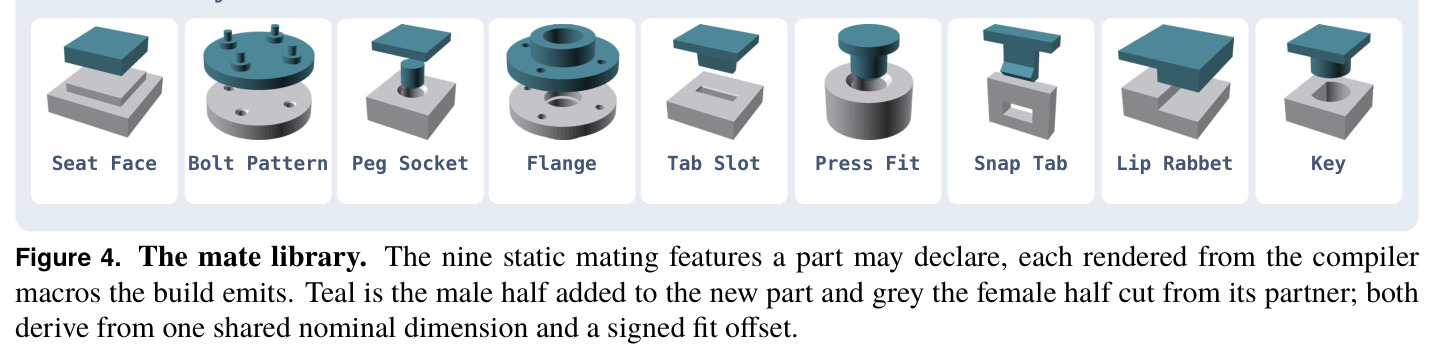

核心创新是'带类型化配合的程序化装配'表示。物体表示为 $A=(P,C)$：$P=\{p_1,\dots,p_n\}$ 是有序的命名参数化CSG模块集合，$C$ 是配合集合；每个配合 $c=(i,j,\text{type},F_i,F_j,d,\phi)$ 把新零件发布的坐标系 $F_j$ 连到先前零件的 $F_i$，类型取自9种静态配合（螺栓孔阵列、轴孔、座面、法兰等）与3种运动副（转动、移动、球）；两半共享同一公称尺寸 $d$，配合等级 $\phi$ 解析为带符号的毫米级偏移。两条不变式保证结构可靠：配合两半都从同一参数 $d$ 派生，改一侧永不会让另一侧失配；每种类型固定自由度签名，静态配合完全定位零件、运动副恰好留下预期运动。配合还在编译后的网格上被机器度量：接触面积 $a(c)\ge\tau_a d^2$ 且穿透深度 $\delta(c)\le\delta_{\max}(\phi)$，悬空或切入伙伴的提交都被拒绝。
方法步骤详情

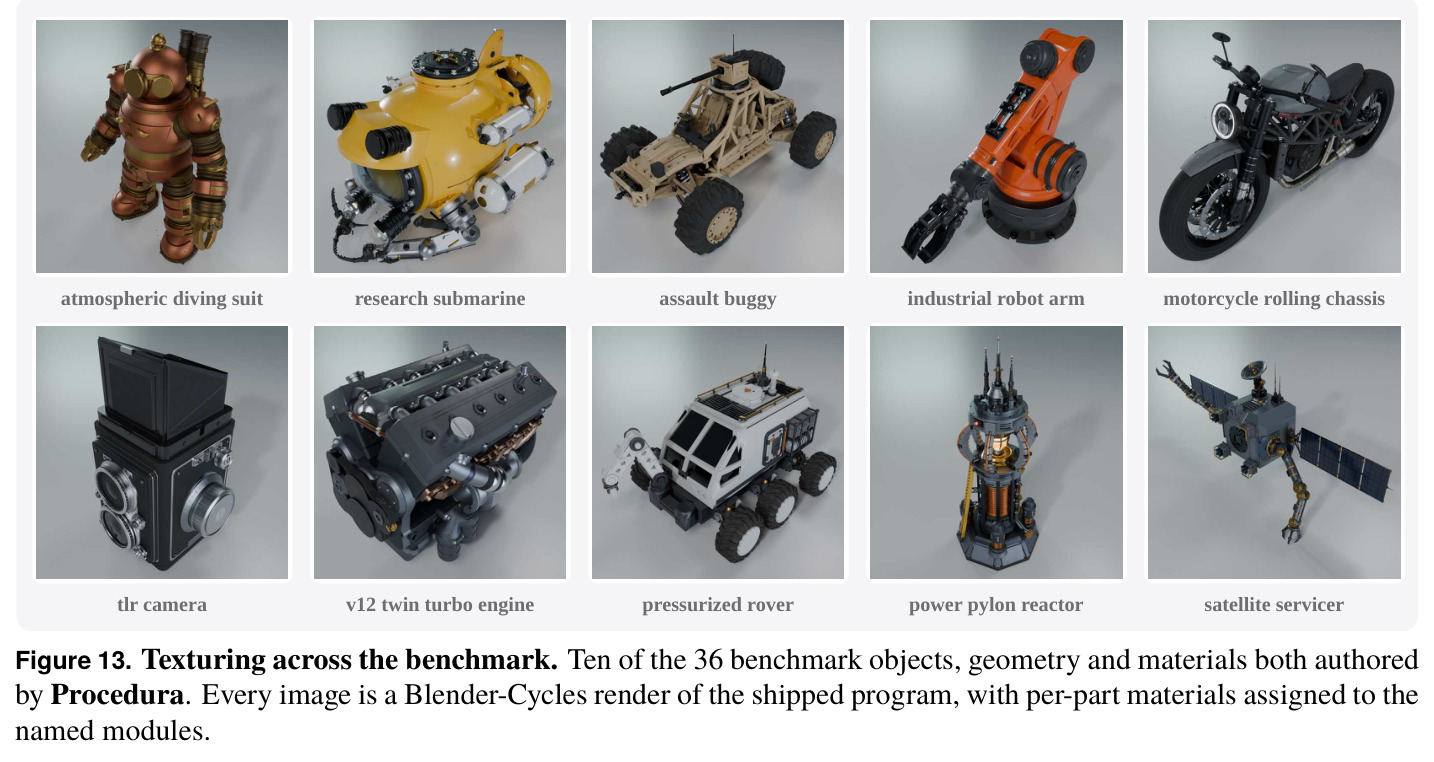

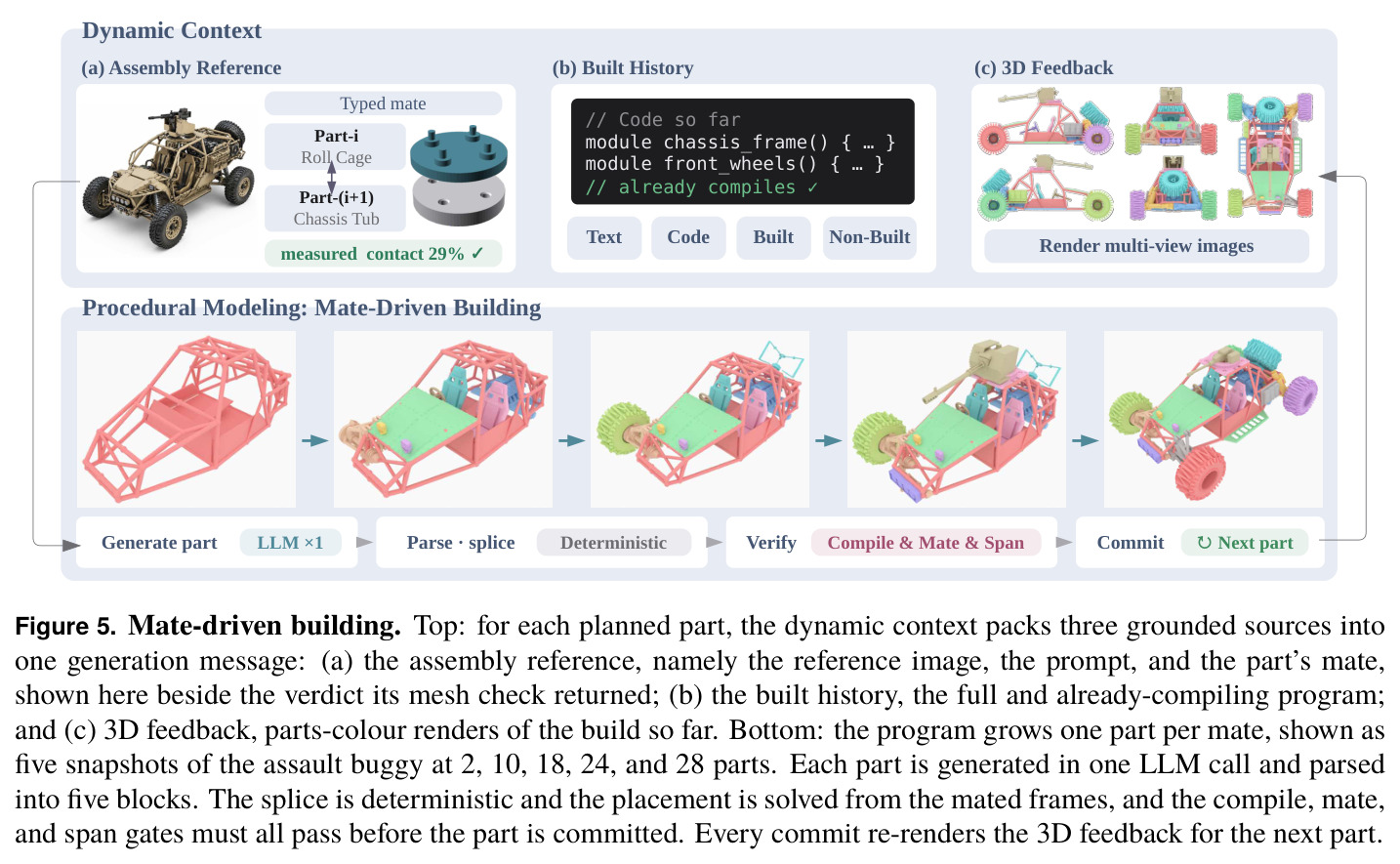

构建阶段每次LLM调用只写一个零件，输出五段格式，上下文包括装配参考（参考图+提示+配合检查）、已建历史（已编译程序全文）和3D反馈（12视角零件着色渲染）。静态配合的位置不由模型猜测，而由 $T_j=F_i\cdot\Delta(\phi)\cdot F_j^{-1}$ 解算。五段文本在固定标记处确定性拼接，依次过编译门、配合门（接触面积 $a(c)\ge\tau_a d^2$ 且穿透 $\delta(c)\le\delta_{\max}(\phi)$）与连通门（漂浮体超过基线才拒），每零件最多3次尝试，耗尽带警告提交。精修时独立评审返回一行SUMMARY与带HIGH/MED/LOW标签、指名模块的问题列表；诊断置一次性闩锁，无闩锁则编辑被拒，比率维持约1:1；编辑后同周期编译查连通，$\tau=0.01$ 跨度门下 $N_{vis}>0$ 拒绝finish(ok)。材质是四次单发调用：提取约25条材质库、为41个零件分配、批评家校正、子零件色块拆分。关节化从旋转对称轴与接触区域规划关节树，导出OpenUSD与URDF，Isaac Sim无头验证，失败回喂最多8帧修订。
技术新颖性
与三类前线的本质区别：(1)对单次程序生成——本方法每次调用只解一个'把零件装到已有模型上'的小问题，且上下文里是已编译的程序全文与零件着色渲染，模型读得到精确参数和当前形态，而非盲写整个程序；消融显示去掉规划掉分最多（0.828降到0.791）。(2)对已有3D代码智能体——那些系统让模型从渲染估计原始变换粘贴零件、关节事后拟合到完成的表面上；本文把关系做成一等公民且机器可检查：放置是解出的而非猜的（消除最大漂移源），铰链就是安放两个零件的那个配合本身，关节轴从确定性几何证据（旋转对称轴、接触区域）出发而非拟合。(3)对自我精修——评审者是独立提示词与上下文的单轮调用，因为批评自己的模型携带产生错误的假设；诊断成为持久化的一等产物，且批评家带历史轨迹，能验证此前修复是否落地、标记回归。门控不变式（一次诊断兑换一次编辑）在代码层强制而非靠提示词自觉。
实验结果

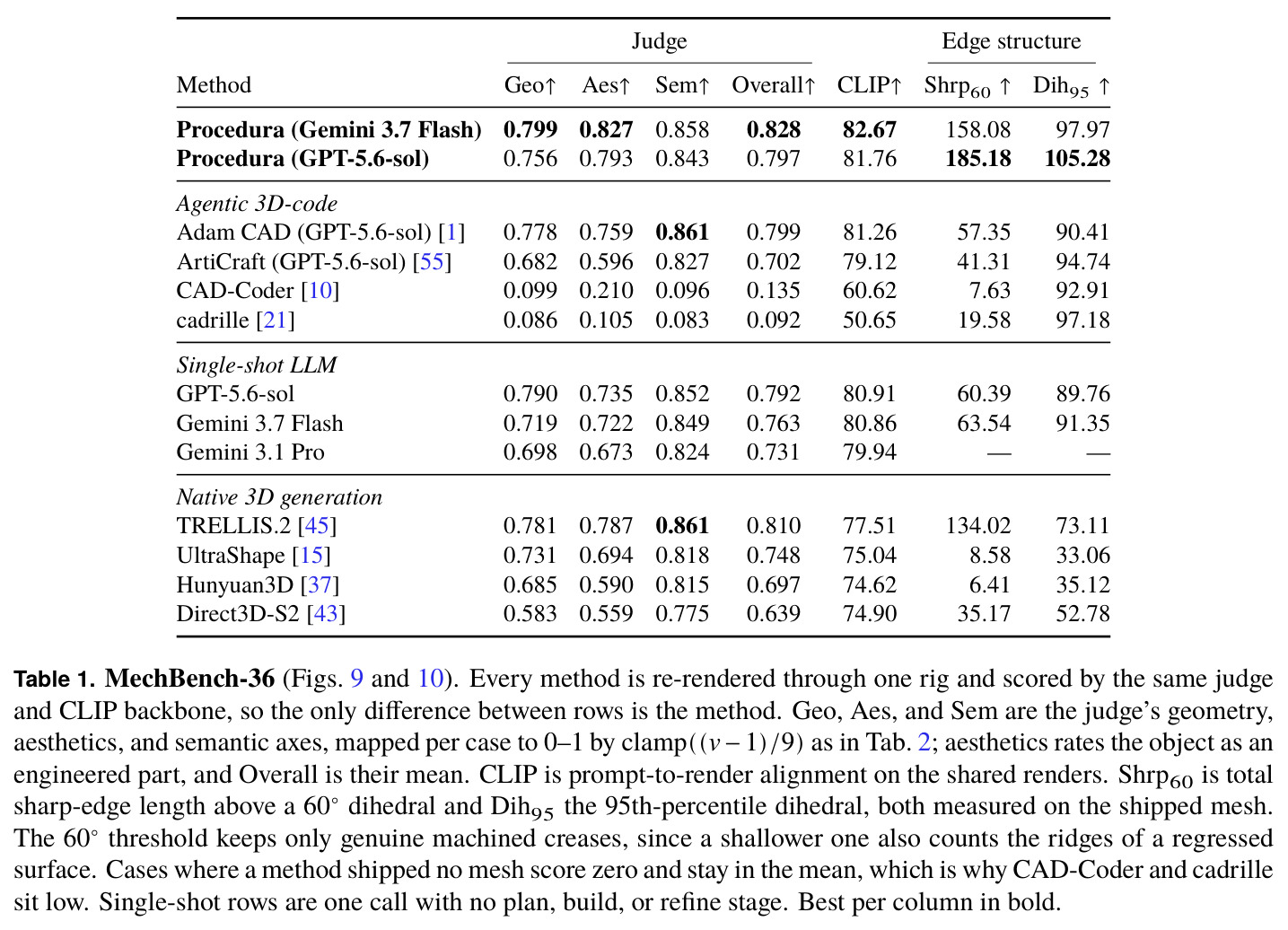

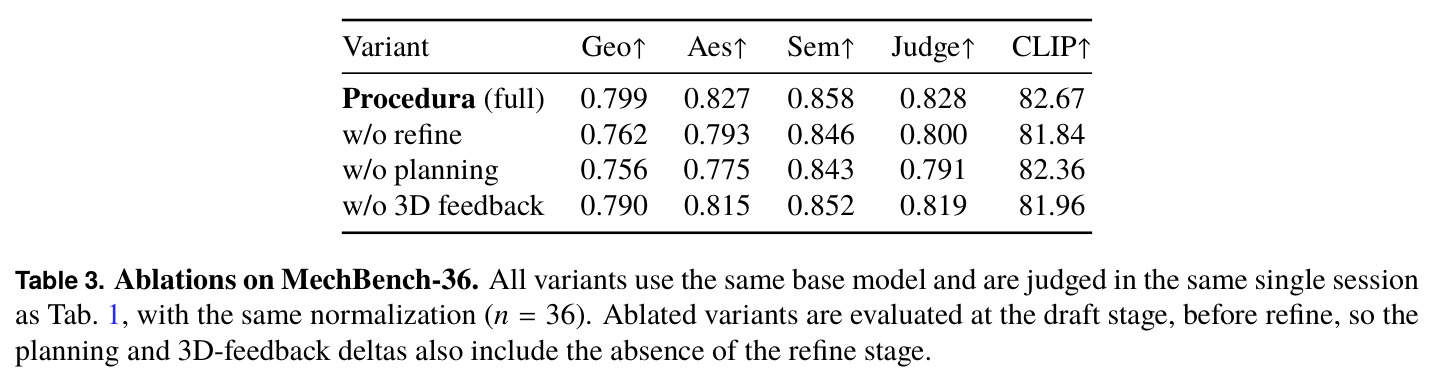

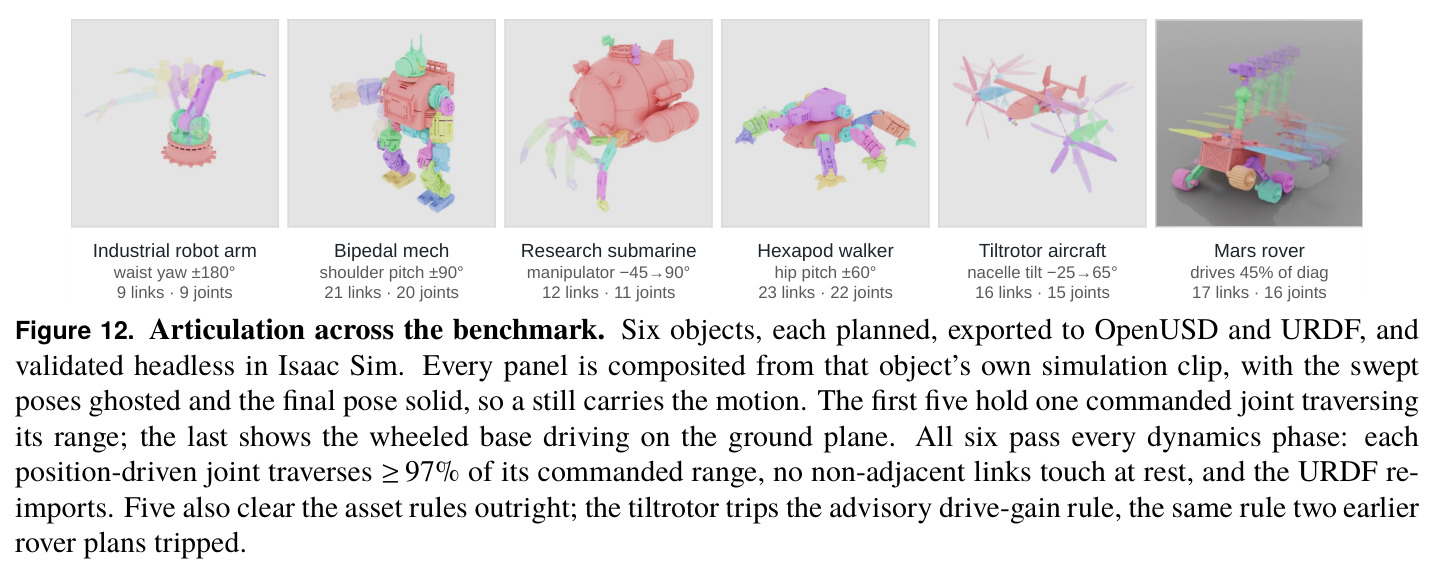

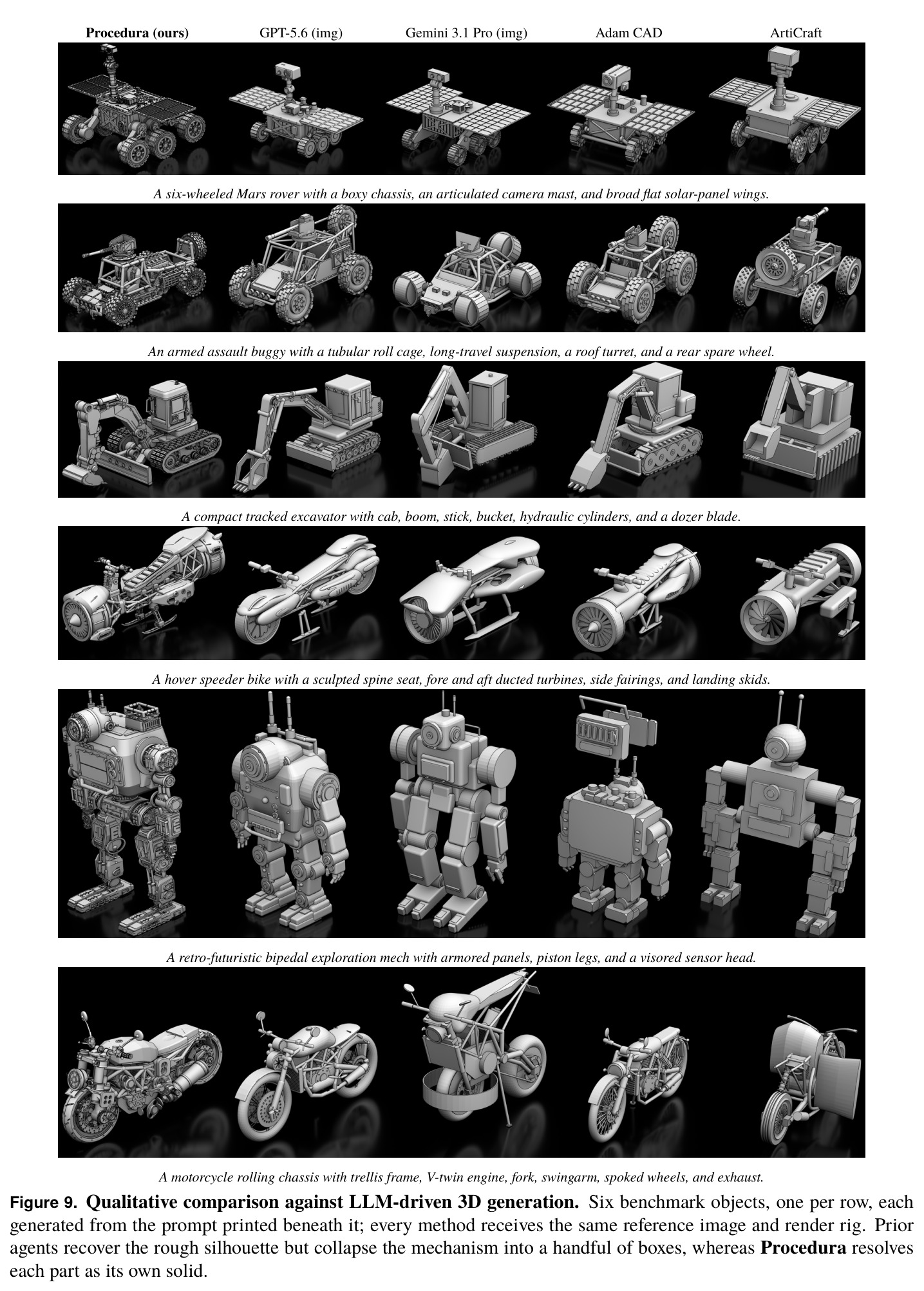

MechBench-36上，Procedura综合0.828居首，几何0.799、美学0.827、CLIP 82.67领先，GPT-5.6-sol臂0.797；最强原生生成器TRELLIS.2为0.810，Adam CAD 0.799，单发同模型仅0.792；微调型CAD-Coder与cadrille崩溃至0.135和0.092。边缘差距最直观：锐边长度158.08为次强代码方法的2.6/3.1倍，95分位二面角97.97°/105.28°，而TRELLIS.2仅73.1°。与同模型单发配对，美学+0.105（p=0.019）、CLIP +1.80（p=0.011），GPT臂不显著（p=0.56）。P3D-Bench的203例两臂全解，综合0.590±0.009与0.575±0.010，对最强全覆盖基线GPT-5.5的0.524优势数倍于区间，几何轴领先最大（0.490对0.392）。消融：去精修0.800、去规划0.791、去3D反馈0.819。精修案例HIGH问题4→3→2单调下降。18个关节化对象14个通过全部动力学阶段（各关节≥97%行程、URDF重导入通过），4个失败。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| MechBench-36 多零件硬表面生成（盲评综合分） | 裁判三轴均分（0–1） | 0.828（Gemini 3.7 Flash臂）/ 0.797（GPT-5.6-sol臂） | TRELLIS.2 0.810、Adam CAD 0.799、单发GPT-5.6-sol 0.792 | 领先最强原生生成器+0.018、最强既有代码智能体+0.029，且是唯一输出可编辑零件程序的方法 |
| MechBench-36 边缘结构 | Shrp60锐边长度 / Dih95二面角 | 158.08 / 97.97°（GPT臂185.18 / 105.28°） | TRELLIS.2 134.02 / 73.11°；次强代码方法Adam CAD 57.35 / 90.41° | 锐边长度为次强代码方法的2.6–3.1倍，二面角显著更陡 |

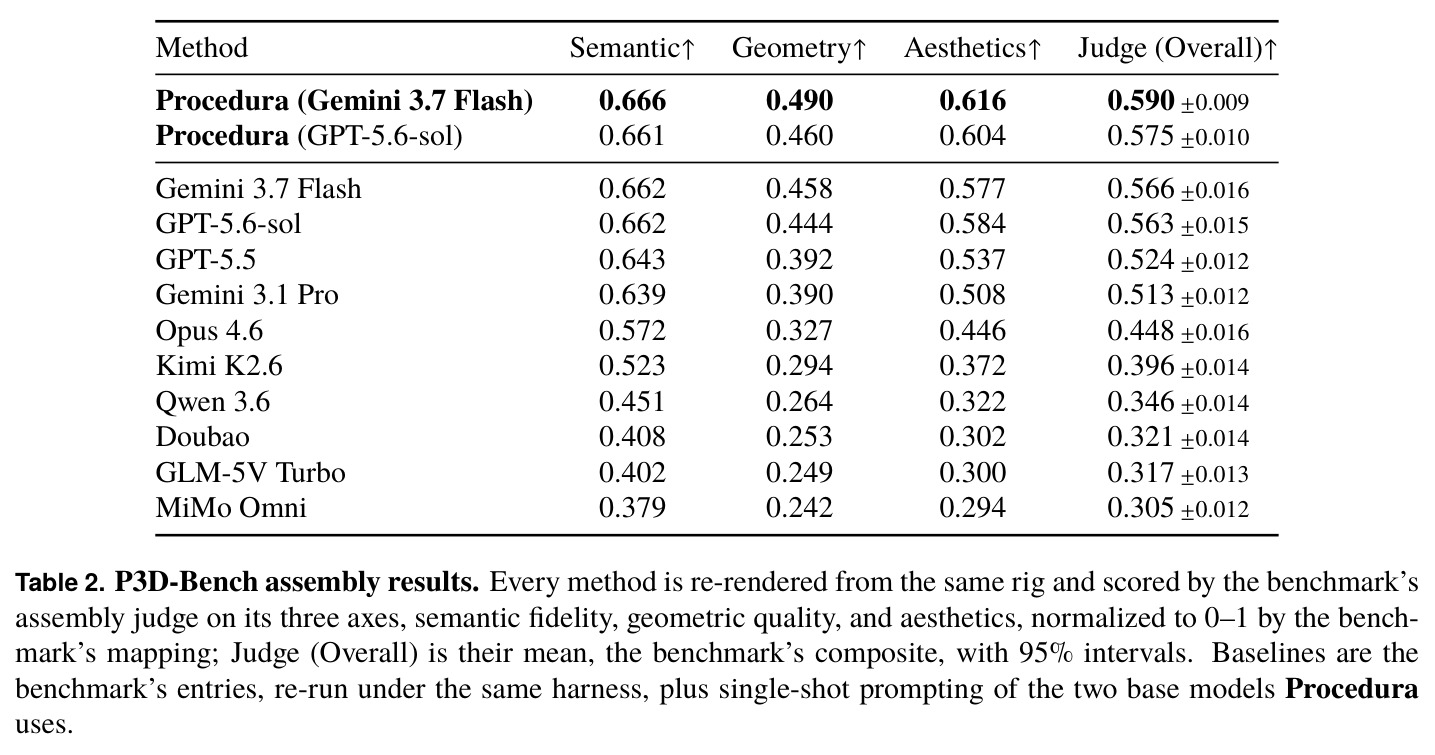

| P3D-Bench 装配任务（203例） | 装配裁判综合分（0–1，含95%区间） | 0.590±0.009 / 0.575±0.010，203例全解出 | 最强全覆盖基线GPT-5.5 0.524；单发基座0.566/0.563 | 领先0.066，优势数倍于区间；几何轴0.490对0.392领先最大 |
| 消融（MechBench-36，n=36） | 裁判综合分 | 完整0.828 | 去精修0.800、去规划0.791、去3D反馈0.819 | 每列全优；去掉规划代价最大（-0.037），装配图是承重组件 |
| 关节化仿真验证 | 通过Isaac Sim全部动力学阶段的对象数 | 14/18通过（9个另过咨询性规则） | 无对照方法（纯网格基线不输出关节结构） | 4个失败：1个不加载、3个驱动器不动作；各关节扫掠≥97%行程 |
局限与改进
作者承认三点局限：一是智能体只通过渲染图像感知构建结果，遮挡的内部与精细接触几何对所有相机都不可见，深度图、剖面或直接网格查询会强化循环；二是CSG对机械硬表面精确，但有机自由曲面的表达不如神经场自然；三是配合词表只覆盖刚性关节，计划未声明的配合无法被验证。我的补充观察：每个物体需要几十次前沿模型调用（每零件1–3次加多轮精修），成本与时延未报告；评审用与基座同族的Gemini 3.7 Flash高推理模式，尽管哈希盲评仍存同族偏置风险；评测规模有限（36个物体、18个关节化对象），MechBench-36是自建基准且提示无真值可依，裁判本身是视觉LLM；材质阶段没有量化指标（作者解释是无真值材质图）；耗尽3次尝试的零件带警告提交，'完成优先'可能留下精修也修不掉的缺陷；give_up退出不受门控，'有意分离'与'失败'之间缺乏量化判据。
独立分析的弱点
独立分析的弱点：其一，感知通道单一，纯RGB渲染难以发现内部干涉与被遮挡的接触问题，改进方向是接入深度图、横剖面渲染与直接网格查询工具，让批评家能'看穿'外壳。其二，裁判与选手同源（基座与评审都是Gemini 3.7 Flash），可能存在风格自偏好，应补充人类专家双盲评分或多裁判集成交叉验证。其三，成本结构不明：逐零件生成加3次重试加多轮精修意味着单物体几十次多模态调用，工业落地需要每物体的美元成本与墙钟时间，并探索小模型分工（评审、材质分配或可用更小模型）。其四，硬表面偏向：动物、人物等有机体不在能力圈，可做混合表示——CSG骨架加局部神经场或细分曲面。其五，配合词表固定为9+3种，无法表达齿轮啮合、线缆、软体连接，可设计可扩展的配合插件或从CAD数据集学习新类型。其六，带警告提交的零件与不受门控的give_up退出，都缺一个区分'有意分离'与'构建失败'的量化判据，容易让失败静默通过。
未来方向
论文指向的方向：作者明确提出把深度图、横截面、直接网格查询纳入感知循环，用非刚性关节扩展配合词表，并探索有机自由曲面的表达方式。基于其成果还可延伸：一是把装配图做成交互式编辑界面——用户点击命名零件改参数实时重编译，这是网格方法给不了的卖点，值得做一套CAD式前端；二是零件库检索与复用：像41个命名零件这样的程序可入库，新物体从检索到的参数化零件起步，大幅降低调用数与成本；三是规模化数据引擎：经Isaac Sim验证的关节化资产可直接服务机器人学习，把'文本到可仿真资产'变成数据流水线；四是把跨度门控、配合门控等确定性验证器抽成通用3D代码智能体的公开评测套件；五是给材质阶段建立可量化评估（如与参考的材质类别一致性）；六是用开源权重模型复跑管线，检验方法对基座能力的依赖程度。
复现评估
复现难度中等偏高。论文说明系统构建在自研LLM harness上，程序以OpenSCAD书写并用OpenSCAD引擎编译，模块解析、拼接、网格解析与并查集连通分析都在进程内完成，外部依赖仅Blender（渲染）与无头Isaac Sim（物理验证）——均为可获取组件。确定性部分的算法描述足够具体：五段格式解析、配合度量公式 $a(c)\ge\tau_a d^2$ 与 $\delta(c)\le\delta_{\max}(\phi)$、跨度门控 $\tau=0.01$、诊断-编辑闩锁等都可以照此重实现。主要障碍：基座是专有前沿模型Gemini 3.7 Flash与GPT-5.6-sol，多零件物体每件需几十次调用，有真实API成本；自研harness与两个基准的代码在正文中未见开源声明；MechBench-36是冻结的36条提示词集合，P3D-Bench来自文献[48]可另行获取；Isaac Sim为NVIDIA专有软件但有免费学术渠道。总体判断：方法与验证协议可复现，工程难点在于把验证栈和精修门控做得足够稳健。
