可微分逻辑门网络实现边缘设备低延迟脑电(EEG)分类 Differentiable Logic Gate Networks for Low-Latency EEG Classification on Edge Devices
把EEG分类模型编译成纯布尔电路,边缘端推理2.9倍加速且体积缩14倍。
前置知识
可微分逻辑门网络 (Differentiable Logic Gate Networks, Diff-Logic)

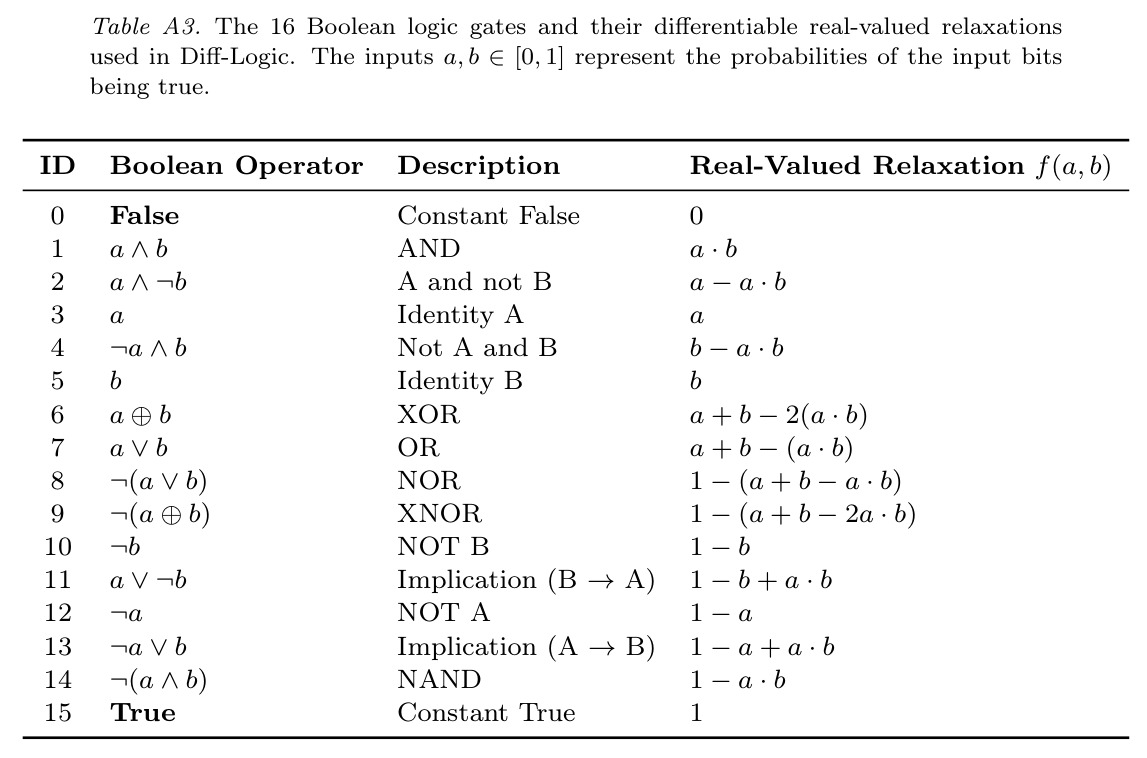

由Petersen等人提出的一类网络:每层由可学习的布尔逻辑门组成,每个神经元连接两个二值输入 $(x_1,x_2)\in\{0,1\}^2$。由于两个输入共有4种组合、每组合可映射到0或1,共存在 $2^{2^2}=16$ 种布尔函数(AND/OR/XOR/NAND等)。训练时神经元在16种函数上维护一个softmax概率分布 $\alpha_n\in\mathbb{R}^{16}$,软输出是各门输出的概率加权和,因此可由梯度下降优化;收敛后取概率最大的那一种门固化(harden),整网坍缩为稀疏静态布尔电路,推理时纯位运算、无浮点无累加。
本文的全部方法都是围绕Diff-Logic展开,不理解"软概率训练→硬门编译"这条主轴,就无法理解为何模型放大10倍延迟却近乎不变,也无法理解它和BNN的本质区别(后者只量化权重、仍需累加)。
二值化神经网络 (Binarized Neural Network, BNN)
BNN(Courbariaux et al.)把权重和激活约束到 $\{-1,+1\}$,用sign函数在前向二值化、用直通估计器(Straight-Through Estimator, STE)回传梯度并当 $|w|>1$ 时把梯度截零,同时保留全精度潜权重用于更新。它用XNOR-popcount(按位同或再统计1的个数)替代浮点乘法,但仍保留标准深度网络的稠密连接和累加步骤。
BNN是本文两个基线之一,也是"二值运算"方向的代表。理解BNN仍需累加寄存器、且在EEG上训练极不稳定(标准差达±12),才能看懂Diff-Logic"无累加+拓扑可学"为何在大规模(500k)上比它快4.33×。
温度计编码 (Thermometer Encoding / 一元编码)

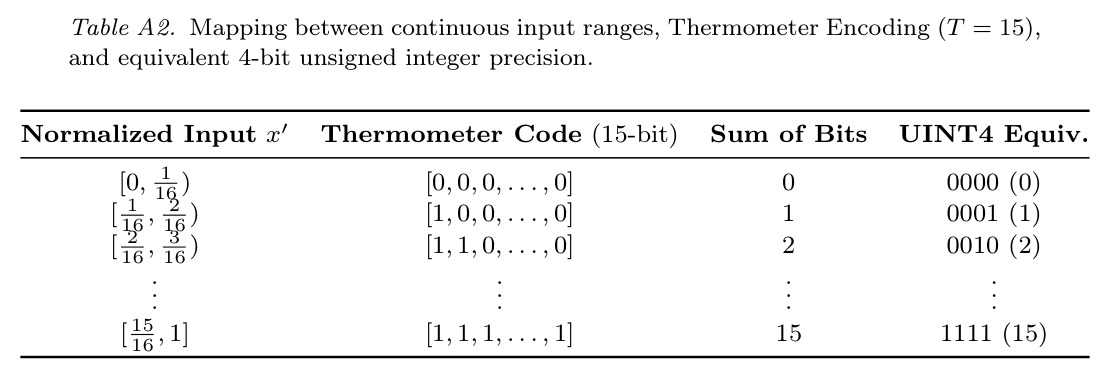

一种把连续值映射成二值向量、同时保留序关系的量化方法。对归一化特征 $x'_j$ 用 $T$ 个均匀阈值 $\tau_k$,令 $b^{(j)}_k=\mathbb{I}(x'_j\ge\tau_k)$,结果是"前若干个1、其余为0"的序列(如编码3为0111)。相比one-hot把各量化等级视为正交,温度计编码保留了幅值的累积单调性,有助于网络学到高度非线性的决策边界。
Diff-Logic只能吃二值输入,温度计编码是把连续EEG特征喂进逻辑网络的唯一桥梁,本文取 $T=15$,使输入维度膨胀15倍(95→1425、310→4650)。这是理解方法输入端和其局限(膨胀成本)的关键。
功率谱密度(PSD)与微分熵(DE)特征

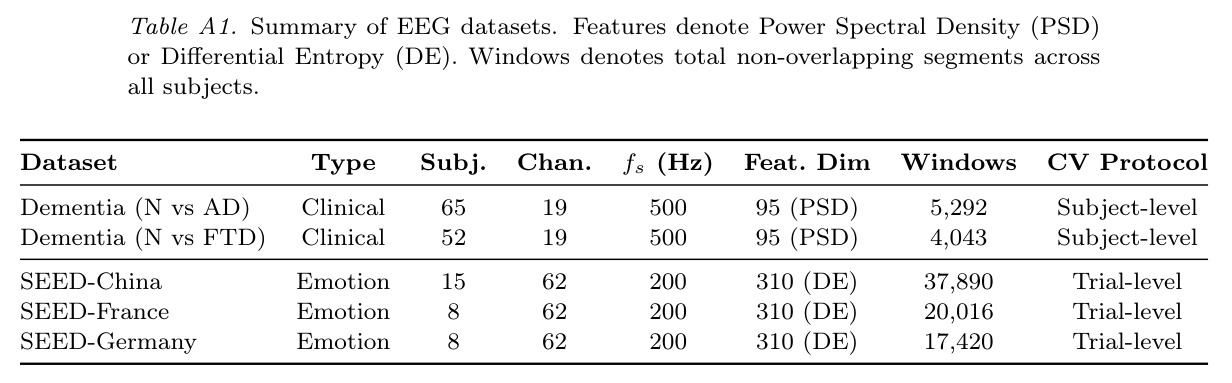

EEG信号处理中两类经典频域特征。PSD刻画各频带功率,本文在5个频带(δ/θ/α/β/γ)上对19通道500Hz的痴呆数据提取,得 $19\times5=95$ 维;DE衡量各频带信号能量/不确定性,本文对62通道200Hz的SEED数据在5频带上提取,得 $62\times5=310$ 维。二者都按10秒或4秒非重叠窗计算。
本文并未端到端处理原始EEG,而是基于PSD/DE的表格化特征。读懂这步才能理解实验设置、输入维度为何是95/310,以及"不能直接吃原始时序"这一核心局限。
SWAR / SIMD 位运算编译与 Macro F1
SWAR(SIMD Within A Register)指把多个数据位打包进同一个CPU寄存器、用一条指令并行处理;SIMD(Single Instruction Multiple Data)是单指令多数据并行。Diff-Logic把硬化后的布尔电路编译为C位运算库,经FFI调用,使计算代价由电路深度(层数)而非宽度(门数)决定。Macro F1是各类别F1的算术平均,对类别不平衡更稳健,是本文的主评价指标。
SWAR/SIMD是解释"延迟为何随规模几乎不变"的机制根源,Macro F1是Table 1所有数字的单位。掌握二者才能把2.91×加速、80.2% F1这些结论从数字读懂到机制。
研究动机
实时脑电(EEG)分类在边缘设备上长期受制于传统神经网络的高精度浮点乘加(MAC)运算。在脑机接口(BCI)与实时脑电监测场景中,主流深度模型——从Deep4Net、EEGNet到EEG-Conformers,再到LaBraM、BIOT、DeeperBrain等EEG基础模型,以及LUNA、FEMBA等基于Mamba的线性扩展模型——动辄需要数百万乃至数十亿FLOPs,远超便携式可穿戴设备的功耗与热设计上限。典型部署不得不把推理卸载到云端,由此引入的传输延迟破坏了BCI闭环所需的实时反馈(微秒到毫秒级),同时把敏感神经数据暴露在安全风险中。即使用知识蒸馏或结构化剪枝压缩,模型仍依赖MAC运算,在电池供电设备上构成持续的能耗与热瓶颈。二值化神经网络(BNN)虽把权重/激活约束到 $\{-1,+1\}$ 并用XNOR-popcount替代乘法,但仍保留稠密连接、需要累加寄存器,在嵌入式BCI平台吞吐受限。因此如何彻底摆脱浮点累加、获得微秒级稳定推理,是边缘脑电解码的核心未解问题。
本文的目标是本文目标是首次系统验证可微分逻辑门网络(Diff-Logic)能否作为面向实时边缘EEG解码的硬件原生范式。具体目标有三:其一,把Diff-Logic严格应用于两类EEG任务——二分类痴呆检测(CN vs AD、CN vs FTD)与三分类情绪识别(SEED中文、法国、德国变体),覆盖临床与情感两个领域共119名受试者(临床88人、SEED 31人);其二,通过等参数(iso-parameter)对比,在50k、100k、200k、500k四个复杂度层级上把Diff-Logic与同等参数量的Float32 MLP、BNN逐一对齐,剥离表征效率与模型容量的混淆因素;其三,在NVIDIA Jetson Orin Nano(8GB、ARM Cortex-A78AE、7W TDP、单核CPU)上实测端到端推理延迟与存储占用,验证"软概率训练→编译硬布尔电路→位运算推理"这条流水线能否同时满足便携部署的延迟与内存约束。
与已有工作不同的是，本文的独特切入角度在于:此前的Diff-Logic研究(Petersen et al.及其卷积、循环门扩展)只在表格数据、MNIST、CIFAR等结构化/图像任务上验证,从未被严格用于连续、非平稳的生理时序信号;而EEG领域既有的二值化工作(BNN on EEG)虽用了二值运算,却仍依赖累加。作者填补的是两个空白之间的交叉地带——"真正无累加的纯位运算逻辑门网络"与"真实边缘约束下的复杂脑电解码"。其关键判断是:逻辑门网络通过学习电路拓扑本身(而非像BNN那样量化固定拓扑),能把训练期16种算子的稠密搜索空间在推理期坍缩为每个节点单一硬逻辑门,从而获得16×的有效参数压缩与近乎恒定的延迟,这恰好契合边缘BCI"功耗与内存而非峰值精度才是主约束"的工程现实。
核心方法

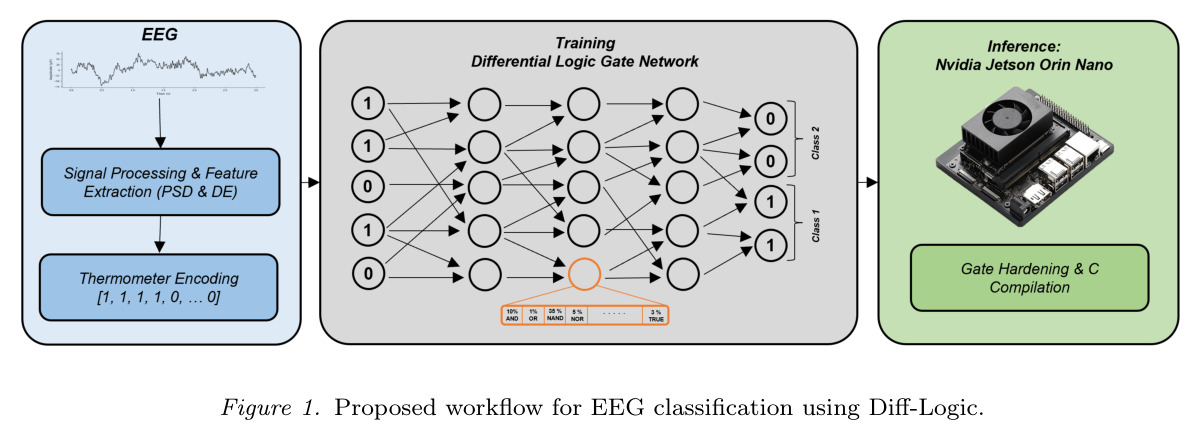

整体思路是"训练用软概率、推理用硬布尔",流水线分四段。(1)特征提取与归一化:痴呆任务用19通道500Hz的功率谱密度(PSD),SEED用62通道200Hz的微分熵(DE),均按五频带(δθαβγ)得到95或310维特征,并在每折交叉验证的训练集上做Min-Max归一化以防数据泄漏。(2)输入量化:用温度计编码把连续特征映射成二值向量,阈值数 $T=15$,使输入维度膨胀为1425(痴呆)或4650(SEED)。(3)可微逻辑层训练:每神经元连接两个二值输入,在16种布尔函数上维护softmax概率分布 $\alpha_n\in\mathbb{R}^{16}$,软输出 $y_{\text{soft}}=\sum_{i=1}^{16}\frac{\exp(\alpha_{n,i})}{\sum_j\exp(\alpha_{n,j})}f_i(x_1,x_2)$,多层稀疏连接并以Group Sum+温度Softmax($\tau=30$)输出类别。(4)编译推理:收敛后按 $\arg\max$ 把每神经元固化为单一布尔门,编译成C位运算库,经FFI调用、纯ALU执行、无浮点无累加。
核心创新与已有方法的本质区别在于"学习拓扑而非量化拓扑"。BNN是在固定的稠密深度网络拓扑上把权重/激活二值化,推理时仍需XNOR-popcount的累加步,吞吐受累加寄存器限制;而Diff-Logic用连续松弛让梯度下降自己搜索"用哪些门、怎么连",训练态是每节点16种算子的概率混合,推理态坍缩为每节点唯一的硬布尔门,因此是完全无累加(accumulation-free)的组合逻辑电路。第二个本质区别是延迟的"宽度无关性":编译后的布尔电路用SWAR(寄存器内位并行)与SIMD指令把整批门打包进CPU寄存器位宽,计算代价由电路深度(层数)而非宽度(门数)决定,这解释了为何模型放大10倍延迟几乎不变。第三是把温度计编码这种保序量化作为桥接连续EEG特征与二值逻辑世界的关键归纳偏置,使逻辑网络能学到临床EEG常见的阈值型判别规则(如某频带功率截断)。
方法步骤详情
步骤与输入输出如下。第一步(数据):痴呆数据集(19通道500Hz)切10秒窗提PSD,SEED(62通道200Hz)切4秒窗提DE,得95或310维特征。第二步(归一化):每折训练集算 $\min(j),\max(j)$,归一 $x'_j=(x_j-\min(j))/(\max(j)-\min(j))$。第三步(量化):温度计编码 $b^{(j)}_k=\mathbb{I}(x'_j\ge\tau_k)$,$T=15$,输出1425/4650维二值向量。第四步(训练):堆叠多层稀疏LogicGate层,Adam、$\eta=0.01$、batch 128、100 epoch、5种子;末层Group Sum得整数logit,再过温度Softmax $p_c=\exp(z_c/\tau)/\sum_j\exp(z_j/\tau)$,$\tau=30$。第五步(硬化):收敛后每节点取 $\arg\max_i\alpha_{n,i}$ 固化为单一布尔门。第六步(基准):Jetson Orin Nano编译为C库,线程数1、batch 8,MLP/BNN用ONNX单线程对照。
技术新颖性
技术新颖性体现在四点。第一,领域首创:这是Diff-Logic首次被严格、等参数地应用于连续非平稳脑电信号,填补了"纯位运算逻辑网络 vs 生理时序"的交叉空白,且覆盖临床(痴呆)与情感(SEED)两类截然不同的任务共119名受试者。第二,实验设计严谨:四层等参数(50k–500k)对齐MLP、BNN、Diff-Logic三者,排除了"容量越大越准"的混淆,真正刻画表征效率—部署效率的权衡,而非简单堆参数。第三,硬件scaling law的实证:作者不仅报告绝对延迟,更揭示"延迟≈电路深度"这一由SWAR/SIMD带来的近常数scaling,把理论位运算优势落到Jetson单核上的2.91×实测加速。第四,对比BNN的清晰定位:两者都用二值,但Diff-Logic因无累加且拓扑可学,在大规模(500k)上比BNN快4.33×且稳定得多(BNN痴呆任务标准差达±12),从机制层面解释了"逻辑稀疏 ≠ 简单权重二值化"。
实验结果

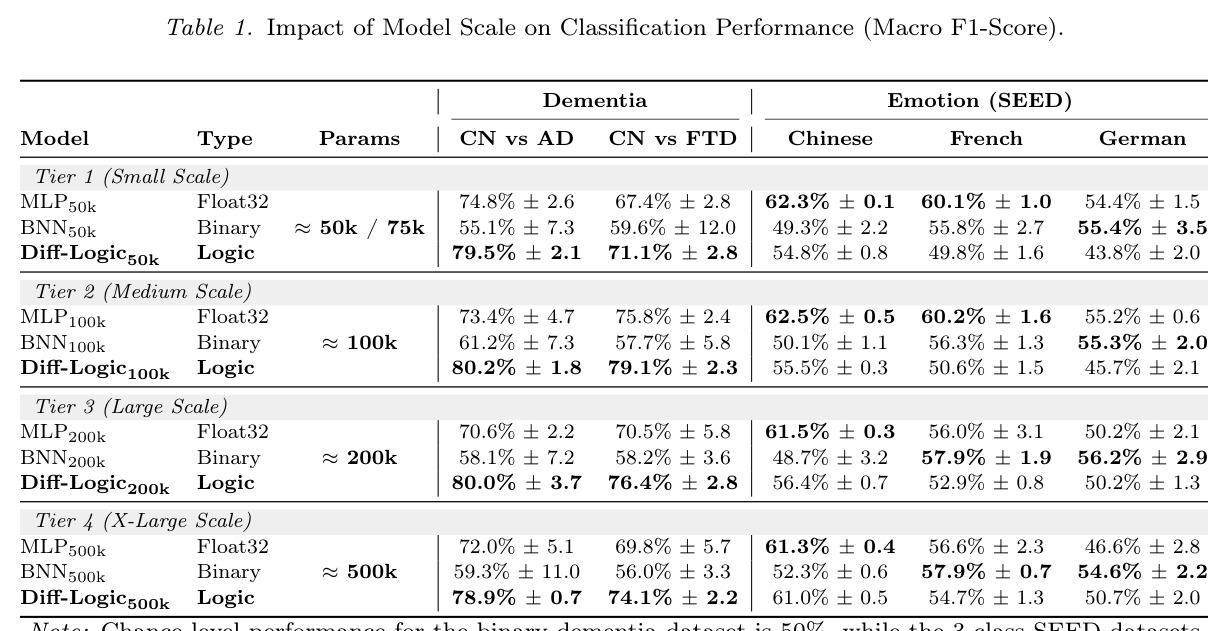

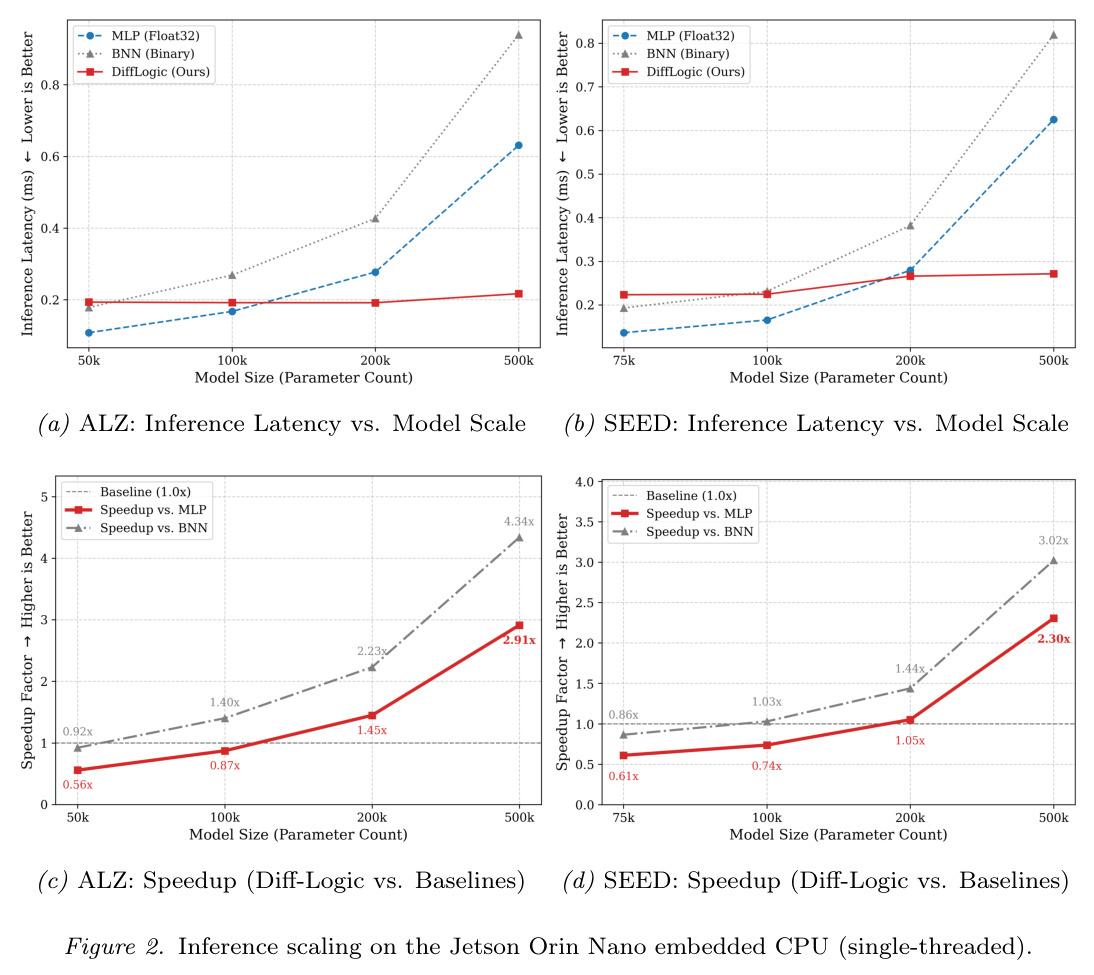

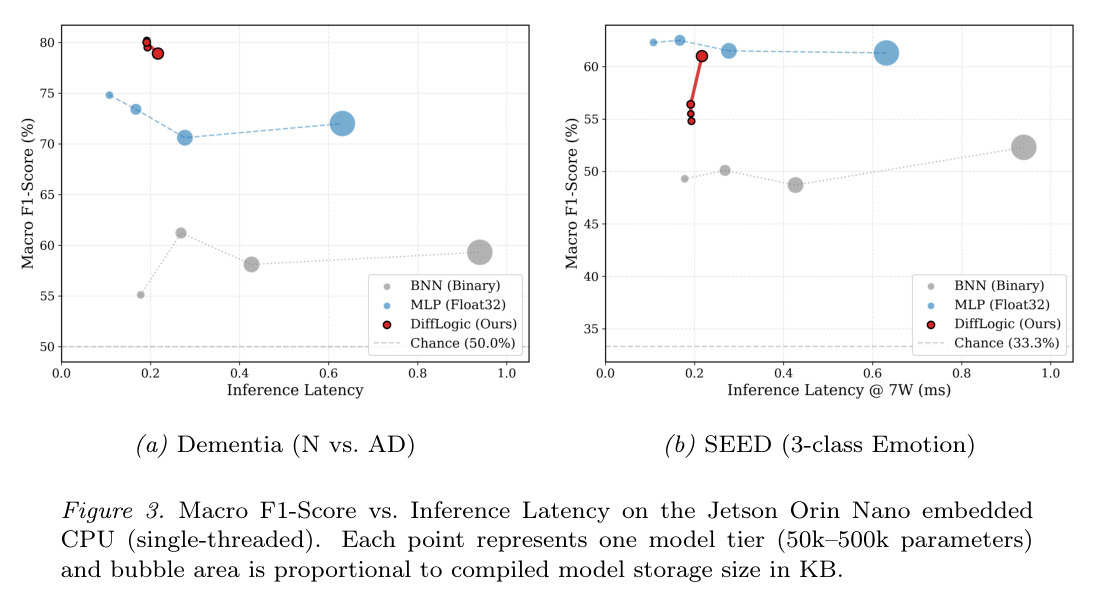

核心发现分三层。第一层分类性能(Table 1):痴呆CN vs AD上Diff-Logic四层级稳定78.9%–80.2% Macro F1,MLP仅70.6%–74.8%、BNN高方差低均值(55.1%–61.2%);200k层级Diff-Logic 80.0% vs MLP 70.6%,净提升9.4个百分点,FTD任务100k达79.1%同样领先。SEED情绪任务MLP中等规模占优(中文62.3%–62.5%),但500k差距消失(Diff-Logic 61.0 vs MLP 61.3)。第二层推理效率(Table 2):Diff-Logic延迟几乎恒定(0.19–0.22ms),MLP/BNN随参数线性增长;500k层级Diff-Logic 0.216ms实现对MLP 2.91×、对BNN 4.33×加速,存储140KB vs MLP 1959KB,即14×压缩。第三层scaling law(Figure 2/3):模型放大10倍逻辑电路延迟仍近似常数,因代价由电路深度而非宽度决定;痴呆Pareto前沿上Diff-Logic同时拿最高F1与最低延迟。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 痴呆检测 CN vs AD (Macro F1) | Macro F1-Score (5种子均值±标准差) | Diff-Logic 各层级78.9%–80.2%,200k层级80.0%±3.7% | MLP 70.6%–74.8% (200k为70.6%); BNN 55.1%–61.2% (方差最大±11.0) | 200k层级相对MLP净提升+9.4个百分点,论文摘要口径+6.8pp;且方差远小于BNN |
| 痴呆检测 CN vs FTD (Macro F1) | Macro F1-Score | Diff-Logic 100k层级79.1%±2.3%,全层级71.1%–79.1% | MLP 67.4%–75.8%; BNN 56.0%–59.6% | Diff-Logic在所有层级领先MLP约3–9pp,大幅领先BNN |
| SEED情绪识别三分类 (中文/法国/德国, Macro F1) | Macro F1-Score (chance level 33.3%) | Diff-Logic 500k层级:中文61.0%、法国54.7%、德国50.7% | MLP 500k:中文61.3%、法国56.6%、德国46.6% | 中文任务差距消失(61.0 vs 61.3),德国反超MLP +4.1pp;中小规模仍落后MLP约5–7pp |

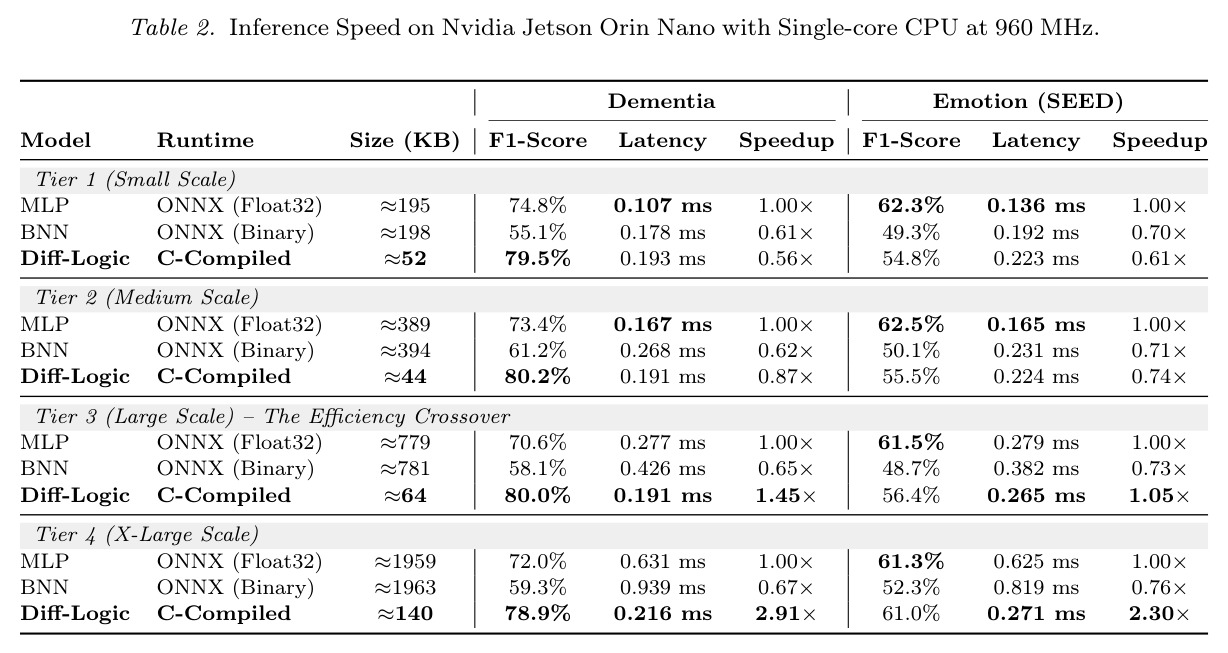

| 边缘端推理延迟 (Jetson Orin Nano 单核) | 推理延迟 ms (500k层级, batch 8) | Diff-Logic 0.216 ms (痴呆) | MLP 0.631 ms; BNN 0.939 ms | 对MLP加速2.91×,对BNN加速4.33×;且Diff-Logic延迟随规模近似常数(0.19–0.22ms) |
| 编译后模型存储体积 | 存储 KB (500k层级) | Diff-Logic ≈140 KB | MLP ≈1959 KB; BNN ≈1963 KB | 相对Float32 MLP压缩约14×,可整体装入Jetson L1/L2缓存,消除片外访存 |
局限与改进
作者明确承认两类局限。其一,本评测依赖预提取的表格化EEG特征(PSD/DE),标准Diff-Logic架构不原生支持时序或空间卷积,无法直接吃原始时序或图像,限制了端到端能力。其二,温度计编码把输入维度放大15×(1425或4650维),对超高维原始信号可能计算昂贵;虽对实时单核场景仍代表真实约束,但泛化到原始多通道EEG仍有疑虑。从我自己的观察补充:第三,数据集规模偏小且协议偏静态——痴呆仅88人,SEED为受试者内校准(非跨被试泛化),Diff-Logic"领先9.4pp"建立在较小临床队列上,统计稳健性有待更大样本验证。第四,情感任务上Diff-Logic在中小规模(50k–200k)系统性落后MLP约5–7个百分点,只在500k追平,提示逻辑门在建模DE特征的高维连续结构时容量受限。第五,所有对照仅在CPU单线程、batch 8下测,未报告GPU并发或实际BCI闭环的端到端延迟,7W场景的能效(J/推理)也未给出,Diff-Logic与INT8量化、与同runtime的裸C实现的对比缺失。
独立分析的弱点
独立分析有三个值得改进的弱点。第一个弱点是"特征工程前置削弱了端到端主张":目前PSD/DE由传统信号处理提取,Diff-Logic只负责分类,真正吸引人的"从原始EEG到决策"链路并未打通。改进方向是引入Diff-Logic的卷积门变体与循环门单元,直接在原始时序上做位运算特征学习,把整条流水线压缩进布尔电路。第二个弱点是"温度计编码的15×膨胀在大规模通道上成本上升":改进方向是用学习的二值化(如可微阈值或投影到随机哈达玛矩阵)替代固定温度计,或在通道层先做稀疏布尔降维,以缓解SEED 4650维输入带来的搜索空间膨胀。第三个弱点是"对照不够公平的编译开销盲区":Diff-Logic用C编译+FFI,而MLP/BNN用ONNX Runtime,两者运行时栈不同,0.19ms的绝对值含FFI开销;改进方向是统一在裸C或同一runtime下测,并补报能效(J/推理)与不同batch下的延迟曲线,让"2.91×加速"的工程含金量更可信。此外,Diff-Logic对随机种子、连接稀疏度的敏感性,以及与INT8/INT4量化的直接对比都缺失。
未来方向
作者提出三条方向:其一,把Diff-Logic的卷积门与循环门变体集成进来,实现从原始EEG的端到端逻辑学习,同时保留无累加推理效率;其二,开发系统的可解释性方法,从编译后的布尔电路中抽取并验证有临床意义的布尔决策规则(目前只能看门类型分布与节点选择频次);其三,把编译电路映射到FPGA/ASIC硅原语,真正实现超低功耗实时BCI。基于成果可延伸的方向我认为还有:把scaling law的"深度决定延迟"性质推广到更深但更窄的电路设计搜索,形成面向逻辑网络的神经架构搜索(NAS);研究Diff-Logic在小样本临床队列上的迁移与跨被试泛化,验证它对过拟合的天然抗性(文中MLP从50k到500k在CN vs AD上从74.8%掉到72.0%而过拟合,Diff-Logic则稳定);探索逻辑门网络与脉冲神经网络(SNN)在神经形态硬件上的协同,以及在持续学习/在线校准场景下门拓扑的可塑性。
复现评估

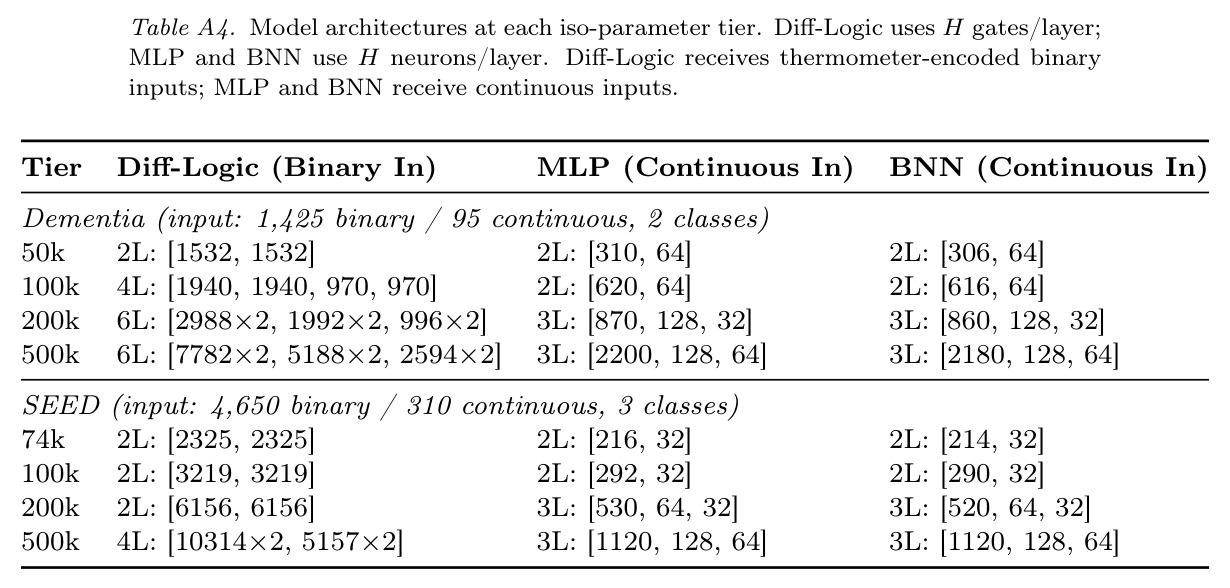

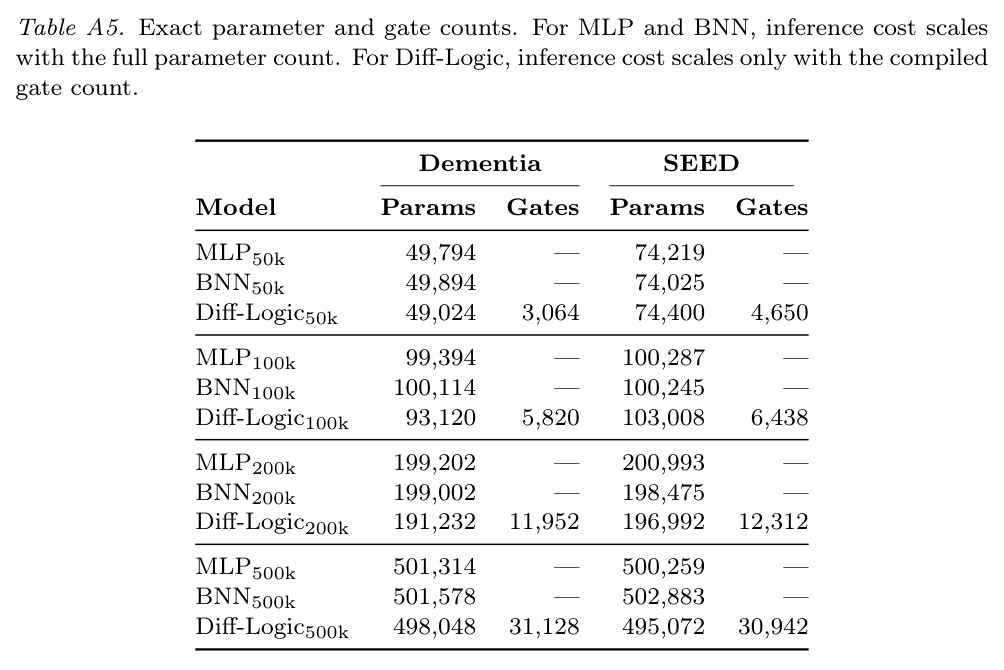

复现评估较为正面。代码已开源在GitHub(https://github.com/Shyamal-Dharia/eeg-difflogic),论文给出关键超参:温度计 $T=15$、Softmax温度 $\tau=30$、Diff-Logic $\eta=0.01$、MLP/BNN $\eta=0.001$、Adam、batch 128、100 epoch、5随机种子及四层等参数配置(Table A4)。数据上,痴呆数据集与SEED族虽公开,但SEED需签授权协议、临床数据访问受限,是主要门槛。算力上训练单卡RTX A6000即可,基准测试需Jetson Orin Nano(消费级可得),整体门槛中等偏低。难点在于Diff-Logic编译工具链(C库+FFI)与Jetson单线程环境(CPU锁960MHz、线程数置1)的精确复刻,以及LogicLayer结构约束(最少 $\lceil n_{\text{in}}/2\rceil$ 输出致SEED最低约74k参数)需按数据集调整起始层级。综合看方法细节充分、代码可用,可复现性在应用类论文中属较好水平。
