LLaTiSA：从视觉感知到语义理解的难度分层时间序列推理 LLaTiSA: Towards Difficulty-Stratified Time Series Reasoning from Visual Perception to Semantics

Yueyang Ding, HaoPeng Zhang, Rui Dai, Yi Wang, Tianyu Zong, Kaikui Liu, Xiangxiang Chu 📅 2026-04-19 👍 84 2026-07-13 08:36
多模态大模型 推理基准 时间序列 视觉语言模型 课程学习
arXiv HuggingFace PDF

提出L1-L4四层时间序列推理认知分类法，构建8.3万样本HITSR数据集，并基于Qwen3-VL训练双视图（折线图+索引-数值表）的LLaTiSA模型，通过三阶段课程微调在L1-L3 OOD任务上大幅超越GPT-4o等基线。

前置知识

时间序列推理（Time Series Reasoning, TSR）

指基于时间序列的数值证据、形态模式与上下文信息，得出可解释结论的认知过程。不同于传统预测/分类等任务，TSR强调模型需要"读出"具体数值、识别形态、并结合领域语义做出判断，覆盖医疗诊断、金融估值、工业监测等场景。

本文所有讨论围绕TSR展开，如果对TSR没有直观理解，就无法体会为什么需要分层（L1数值读出→L2模式感知→L3语义推理），也无法判断LLaTiSA的L1 86.8% Acc等数字背后的实际意义。

视觉语言模型（VLM）

能同时理解图像与文本的大模型，典型代表是Qwen3-VL-8B-Instruct。VLM通过把图像渲染成像素网格送入ViT，再与文本token一起送入LLM解码器，实现对图-文对齐的推理。本文的双视图输入（折线图+数值表）正是依赖VLM对图像格式的灵活理解。

LLaTiSA直接基于Qwen3-VL-8B微调，理解VLM擅长"视觉形态"但缺乏"精确数值"是把握论文核心动机的关键——这是双视图设计的根本原因。

Chain-of-Thought（CoT）监督

在指令微调阶段为每条样本提供逐步推理过程作为监督信号，而非仅提供最终答案。HITSR的CoT遵循"数值→模式→语义"三段式逻辑，每段都需通过规则或人核验证。

论文第4.5节的消融实验显示，去掉CoT后OOD L3精度暴跌17.91%（87.0%→62.2%），说明CoT不是装饰，而是LLaTiSA获得OOD泛化能力的关键训练信号。

课程学习（Curriculum Learning）

按从易到难的顺序分阶段训练模型，常见于多任务/多难度场景。在LLaTiSA中具体表现为"Stage-1 L1→Stage-2 L2→Stage-3 L3"顺序SFT，而非一次性把所有数据shuffle后训练。

论文Table 4对比联合训练（joint training）与课程训练，发现后者在OOD L3任务上提升高达14.93%，理解这一策略对评估LLaTiSA的实际增益至关重要。

Bloom分类学与Bertin视觉读图层级

前者是教育心理学的认知层级（记忆→理解→应用→分析→创造），后者是数据可视化大师Jacques Bertin提出的图像阅读层级。本文将TSR对应到L1=记忆/检索、L2=理解、L3=应用/分析、L4=创造，并对应Bertin的"元素级→关系级→外推级"。

作者在附录I专门用这两套理论为四层分类法背书，这说明分类不是经验拼凑，而是有教育学/可视化理论的支撑，是论文贡献的重要理论基础。

研究动机

现有时间序列推理（TSR）研究存在两个严重瓶颈。第一个是任务定义碎片化：TSQA、Time-MQA、BEDTime、MMTS-Bench等基准各自把"推理"映射到不同子任务上——有的做预测、有的做异常检测、有的做粗粒度模式分类——导致跨基准不可比；Engine-QA、Heartcare-Bench等专用数据集又过度依赖多序列间的语义关系，对数值不敏感。第二个是基准可靠性差：作者在Table 18-22中给出了GPT-4o的真实翻车案例，比如把"急剧下降"误判为"平滑下降"、以及基准里出现多解、选项歧义、缺乏上下文定义（如"normal process"是什么？）等问题。论文Table 1的开基线数据更直观：在OOD L1极值定位任务上，GPT-4o的Acc仅47.4%、Qwen3-VL-8B仅34.2%、Text-R1和Time-MQA直接掉到0% Acc，可见连"读出时间序列的具体数值"这件事，多数模型都做不好。

本文的目标是作者希望系统化地解决"评估不可靠→模型不可比→能力难诊断"的恶性循环。具体目标有三：（1）提出一个统一的、认知层次递增的TSR四层分类法（L1数值读出→L2模式感知→L3语义推理→L4预测生成），把碎片化的子任务归位；（2）构建一个含8.3万样本、带验证过的CoT推理链的训练-测试一体化数据集HITSR，从源头消除标签歧义；（3）基于这套理论+数据，训练出一个能在L1-L3 OOD上稳定超越GPT-4o的VLM基础模型LLaTiSA。

与已有工作不同的是，本文的独特切入角度是把"时间序列推理"当成类似人类认知的过程类比——先学会"看"数值（L1），再"感知"形态（L2），再"推理"语义（L3），最后"预测"未来（L4），并基于这一认知路线同时设计"任务难度曲线"和"模型训练课程"。这与ChatTS、TimeMaster等"端到端把序列塞进LLM/Q-Former"的思路不同——它们把数据当成不可拆分的整体，而本文先做诊断（哪个层次失败？），再做分层训练（先把L1练扎实再往上走）。配合"双视图输入（折线图+索引-数值表）"这一被忽视的细节设计，作者绕开了VLM"看得见但读不准"的天然缺陷。

核心方法

LLaTiSA的整套方案是"理论先行→数据构造→模型设计→课程训练"的闭环。先用Bloom+Bertin双理论为TSR建立L1-L4四层认知地图；再据此造出8.3万样本、含三段式CoT的HITSR数据集；最后选Qwen3-VL-8B-Instruct作骨干，把每条时间序列渲染成两张图（折线图+索引-数值表）喂给模型，并按L1→L2→L3顺序做三阶段SFT。直觉上：折线图帮模型把握"宏观形态"（如上升、下降、波动），索引-数值表帮模型精确定位"某个时刻到底等于多少"，两张图互补，正好对齐L1-L2的需求；而三阶段课程则保证模型先学会"看数字"，再学"看形状"，最后学"结合上下文做语义判断"，避免在错误地基上盖楼。

核心创新有三处，环环相扣。第一是"难度分层认知地图"——把TSR显式拆成L1（数值读出）/L2（模式感知）/L3（语义推理）/L4（预测生成）四层，并据此划分HITSR子集，这是与ChatTS、TimeMaster等"扁平化"方法最本质的区别。第二是"双视图数值增强输入"——把时间序列同时渲染成折线图和"索引-数值表"图像。已有方法只用折线图，结果VLM只能粗看形态，无法回答"第60个点具体值是多少"这类精确问题；纯文本方法又把序列压成长字符串，token爆炸且模型容易陷入复读循环。LLaTiSA把"行号+数值"做成图像，既保留精确性又利用VLM的视觉模式能力。第三是"三阶段课程微调"——Stage-1在L1数据上训、Stage-2在L2上训、Stage-3在L3上训，配合HITSR中验证过的CoT监督，让模型能力由低到高累积。

方法步骤详情

（1）HITSR数据构造流水线：从ChatTS合成器生成可控的时间序列（带trend/seasonality/frequency/noise/spike等属性），按L1规则自动标注（如"min出现在index=97，值=0.0025"）；L2 Local/Global模式任务由GPT-5结合视觉+统计信息生成描述，再用人类审核剔除歧义项（验证的Cohen's Kappa=0.853，几乎完全一致）；L3语义任务基于真实数据（ETT/Weather/Traffic/Electricity/UTSD/Monash/Time-MMD等10+数据集）由GPT-5生成多选问答，再用Qwen3-235B做交叉验证（两模型一致率0.831-0.865）。最终HITSR-L1=30,000、L2=50,703、L3=3,121样本，含10%严格测试集。（2）LLaTiSA输入表示：每条样本渲染为两张图——Image1是标准折线图（含x/y轴、网格线）；Image2是表格图，每行格式为"index, value"，例如`[60, 0.0587][97, 0.0025]`直接以图像形式呈现。（3）三阶段SFT：Stage-1在HITSR-L1的27,000样本上跑1 epoch（batch_size=2，grad_accum=2，lr=1e-5）；Stage-2在HITSR-L2的45,000样本上跑2 epoch；Stage-3在HITSR-L3的2,700样本上跑2 epoch。优化器为AdamW，weight_decay=0.1，余弦退火，warm-up=50步；硬件为8×H20 GPU。CoT监督中模型需要先输出数值定位、再输出形态描述、最后输出语义判断，模仿临床医师"看数字→看形态→下结论"的诊断流程。（4）可选的第四阶段或迁移：在ECG-Grounding任务上用30k样本做30k→Stage-ECG微调，验证LLaTiSA作为基础模型的迁移能力；或在HITSR-L4子集（4,993样本）上扩展第四阶段，做预测推理任务。

技术新颖性

技术新颖性主要体现在三个维度。第一，把"认知科学分类法"显式编码进数据集结构与训练流程，这种"理论驱动+数据驱动"的双轮设计在TSR领域少见，HITSR因此成为第一个同时具备"难度分层"和"CoT标注"的TSR数据集（对比Table 16：除了RAT40k有CoT外，几乎所有同类数据集都缺CoT；除了HITSR外，没有数据集同时覆盖L1-L3）。第二，"索引-数值表图像"这一输入形式直接绕过了"序列文本化"的上下文窗口限制——Text-R1、Time-MQA等纯文本TSRM在Table 1中L1的Acc为0%、SR仅17.4%-100%不等，常因序列过长陷入复读陷阱，而LLaTiSA的"表格图"天然被VLM用视觉token高效压缩。第三，三阶段课程与CoT的耦合：Table 4显示去掉CoT后OOD L3掉17.91%，去掉课程（改联合训练）后OOD L3掉14.93%，两者叠加掉得更多，说明"按层次提供推理监督"比"一次性塞所有数据"更有效。这种把训练数据难度和模型认知层次显式绑定的思路，借鉴了K-12教育"先打基础再进阶"的原则，但在TSR领域是首创。

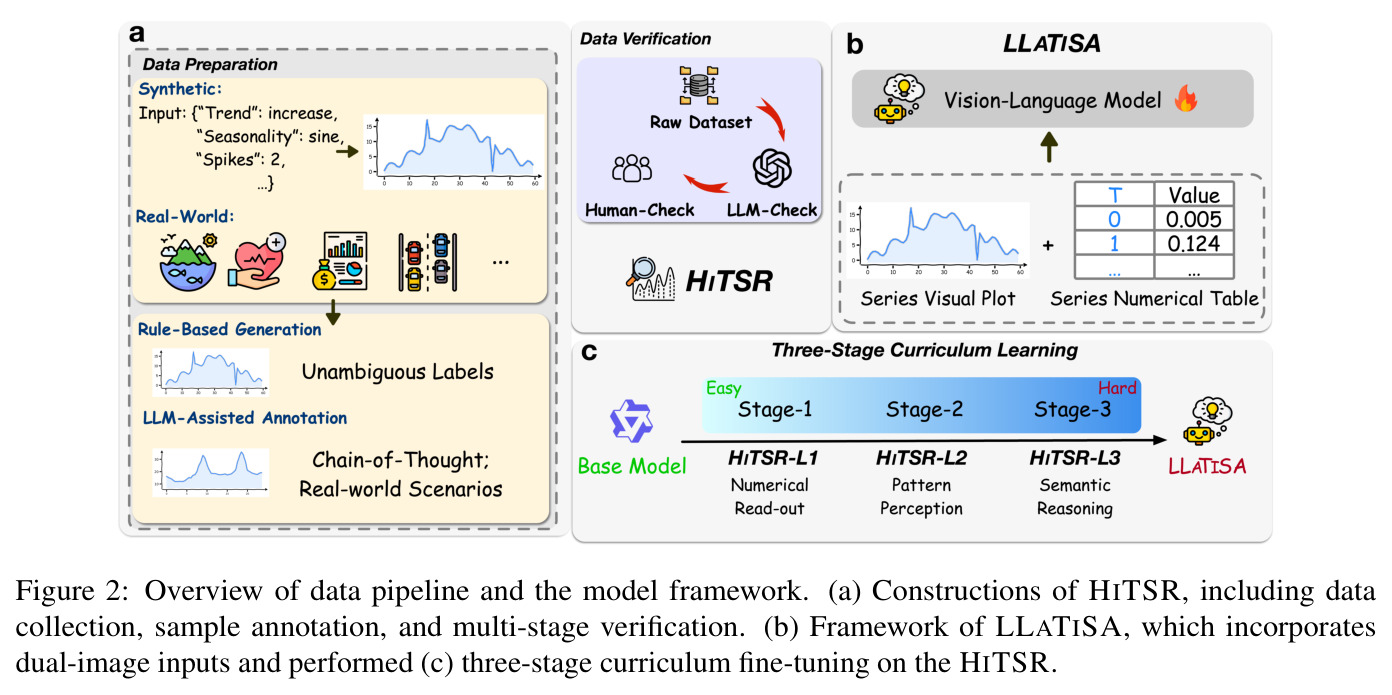

Overview of data pipeline and the model framework. (a) Constructions of HITSR, including data collection, sample annotation, and multi-stage verification. (b) Framework of LLaTiSA, which incorporates dual-image inputs and performed (c) three-stage curriculum fine-tuning on the HITSR.
Figure 2: Overview of data pipeline and the model framework. (a) Constructions of HITSR, including data collection, sample annotation, and multi-stage verification. (b) Framework of LLaTiSA, which incorporates dual-image inputs and performed (c) three-stage curriculum fine-tuning on the HITSR.
L2 Annotation prompt template (in Appendix C.3)
Figure 3: L2 Annotation prompt template (in Appendix C.3)

实验结果

实验围绕四个研究问题展开。RQ1（Table 1，OOD性能）：LLaTiSA在L1 Min/Max Localization上达到Acc=86.8%、half-Acc=96.0%、SR=100%，远高于GPT-4o的47.4%/69.8%/100%以及Qwen3-VL-8B的2.0%/17.4%/100%——这意味着纯视觉VLM在"精确数值定位"上几乎无力，把数据"画"成折线图远远不够，必须配上索引-数值表。L2 Local模式分类LLaTiSA=75.6%，比最强基线GPT-4o（65.8%）再涨9.8个点，比Qwen3-VL-8B（43.0%）涨32.6个点；L2 Global=97.5% vs GPT-4o=96.7%；L3 Series Comparison=67.0% vs GPT-4o=49.0%——可见LLaTiSA在"最难"的语义推理上反超GPT-4o 18个点。RQ2（Table 2，输入表征消融）：在相同Qwen3-VL-8B骨干和训练配置下，单图（plot）只能做L2/L3任务；单图（数值表）在L1上达到86.8%/100%但L2 Local只有32.4%；文本+索引在L1上87.6%但L2 Local仅39.0%——双视图方案LLaTiSA在所有任务上同时最高，证明"折线图+索引表"是互补的最优组合。RQ3（Table 3，ECG-Grounding迁移）：仅用30k ECG样本（相当于GEM所用1.186M的2.5%），LLaTiSA的Lead Assessment Coverage=84.0%（ID）/66.5%（OOD），相对GEM-LLaVA的71.1%/80.0%在ID上提升12.9个点，证明在专业医疗任务上同样可迁移。RQ4（Table 4，消融）：去掉CoT后ID几乎不掉（97.0%→97.0% L2、80.0%→87.0% L3 ID仅+1），但OOD暴跌（L2: 97.5%→93.3% -4.31%、L3: 67.0%→55.0% -17.91%），说明CoT主要贡献在泛化；改用联合训练（joint training），ID轻微下降、OOD L3降14.93%，说明课程不可替代。

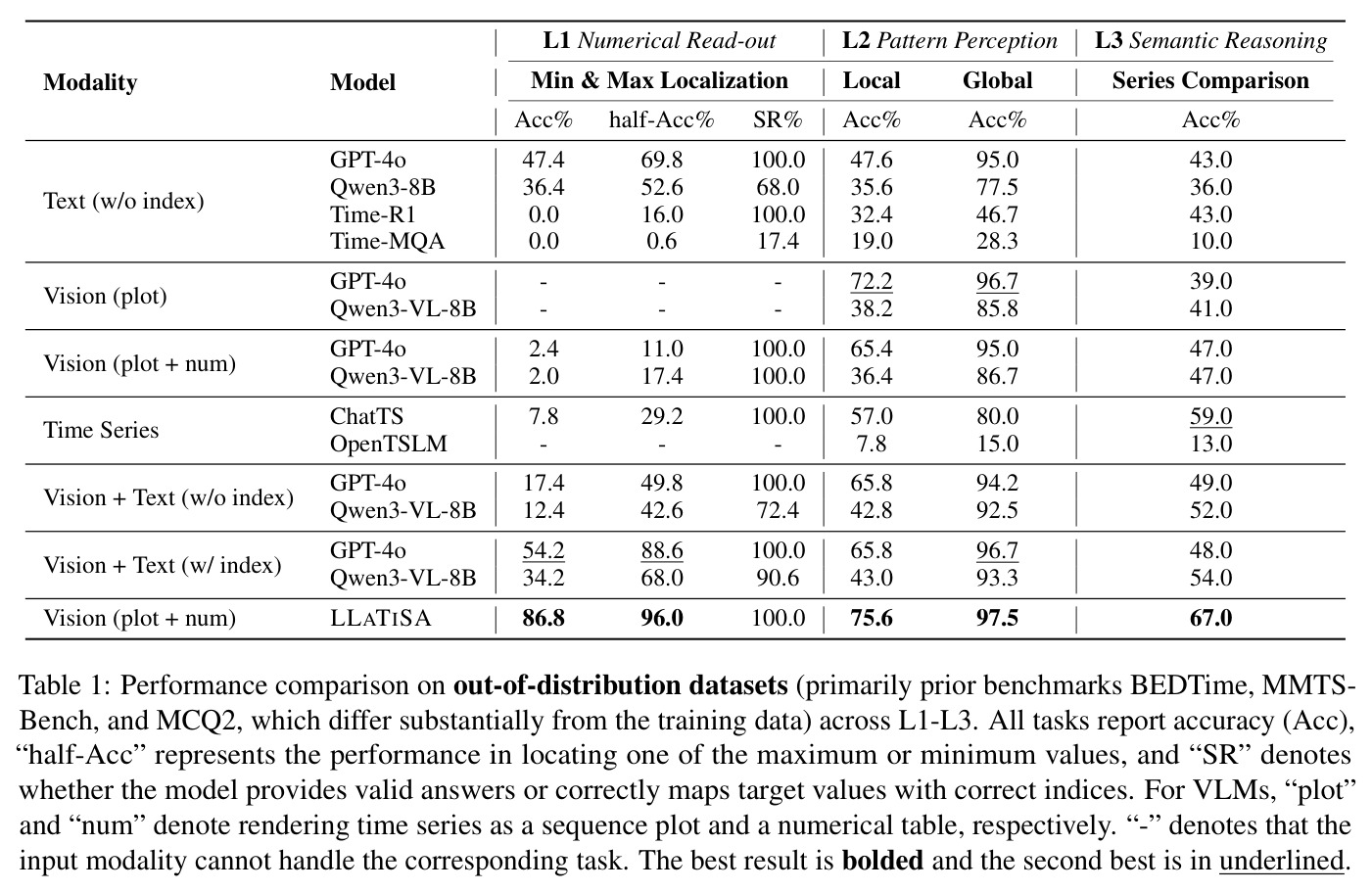

Performance comparison on out-of-distribution datasets (primarily prior benchmarks BEDTime, MMTS-Bench, and MCQ2, which differ substantially from the training data) across L1-L3.
Table 1: Performance comparison on out-of-distribution datasets (primarily prior benchmarks BEDTime, MMTS-Bench, and MCQ2, which differ substantially from the training data) across L1-L3.

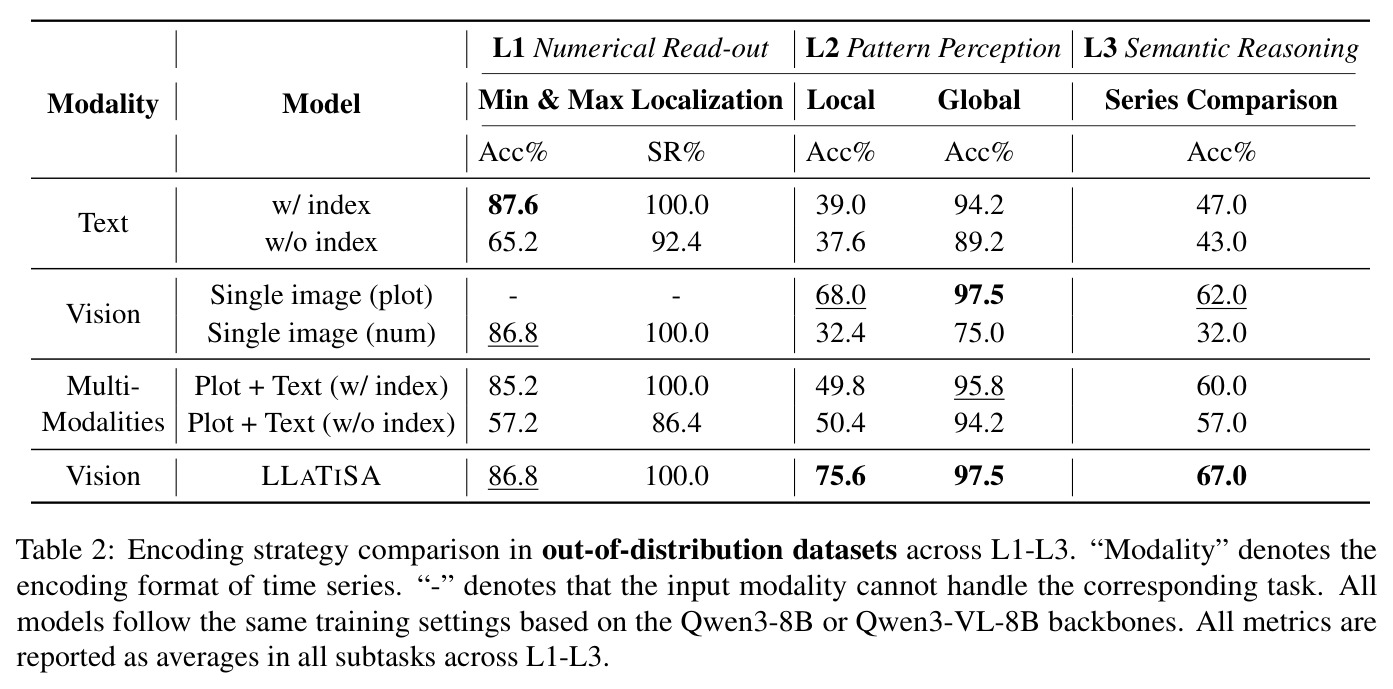

Encoding strategy comparison in out-of-distribution datasets across L1-L3.
Table 2: Encoding strategy comparison in out-of-distribution datasets across L1-L3.

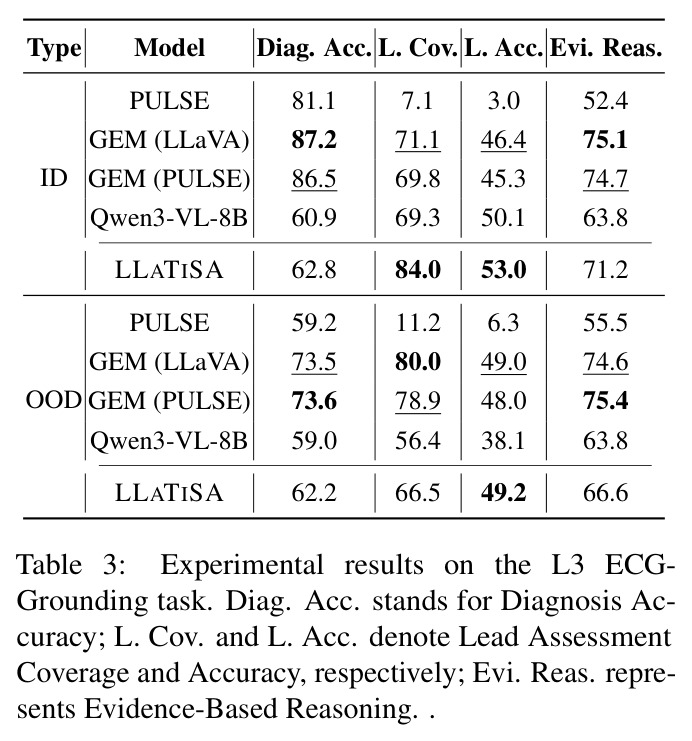

Experimental results on the L3 ECG-Grounding task.
Table 3: Experimental results on the L3 ECG-Grounding task.

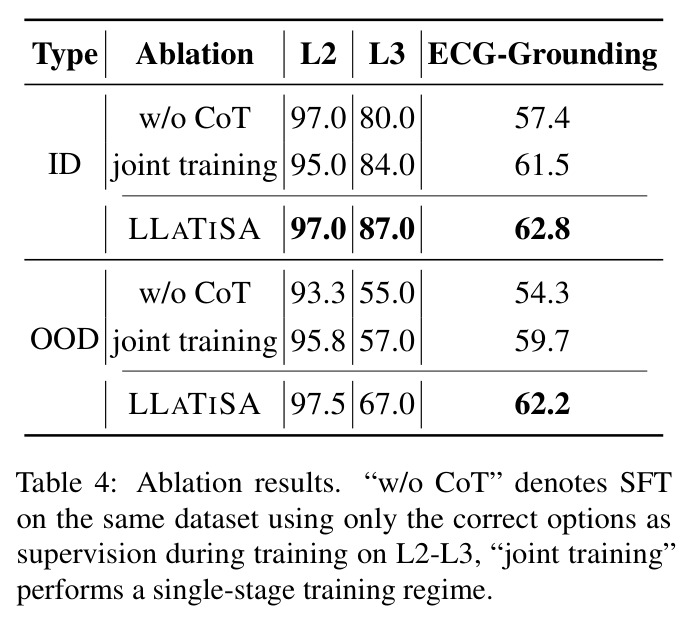

Ablation results on CoT and curriculum learning.
Table 4: Ablation results on CoT and curriculum learning.

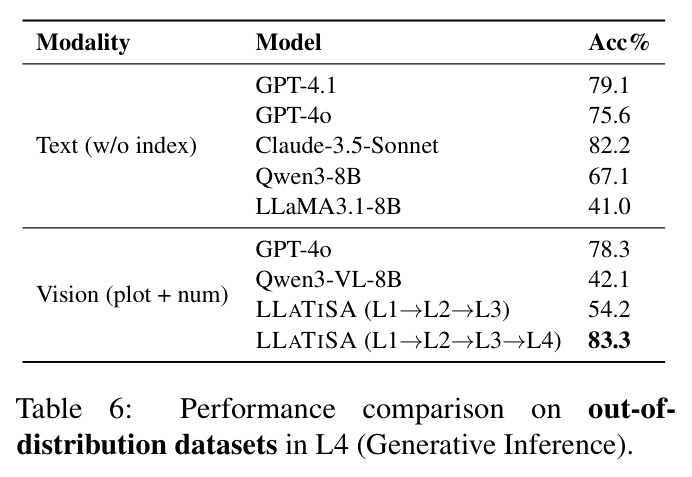

Performance comparison on out-of-distribution datasets in L4 (Generative Inference).
Table 6: Performance comparison on out-of-distribution datasets in L4 (Generative Inference).

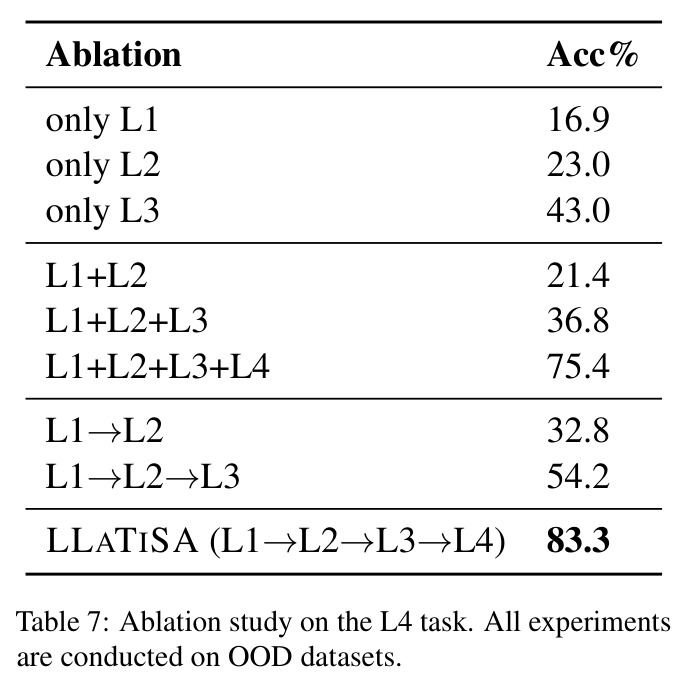

Ablation study on the L4 task.
Table 7: Ablation study on the L4 task.

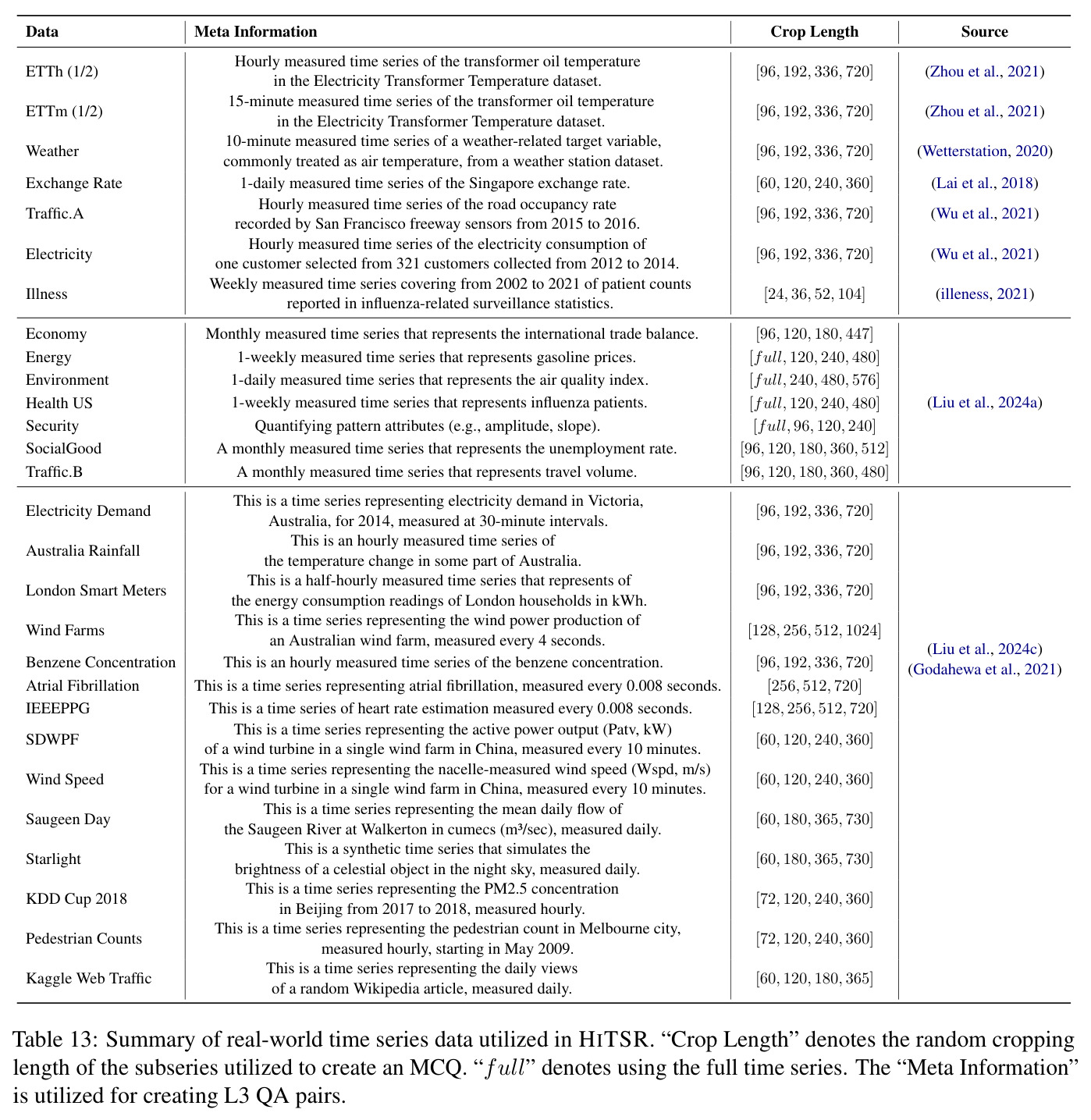

Summary of real-world time series data utilized in HITSR.
Table 13: Summary of real-world time series data utilized in HITSR.

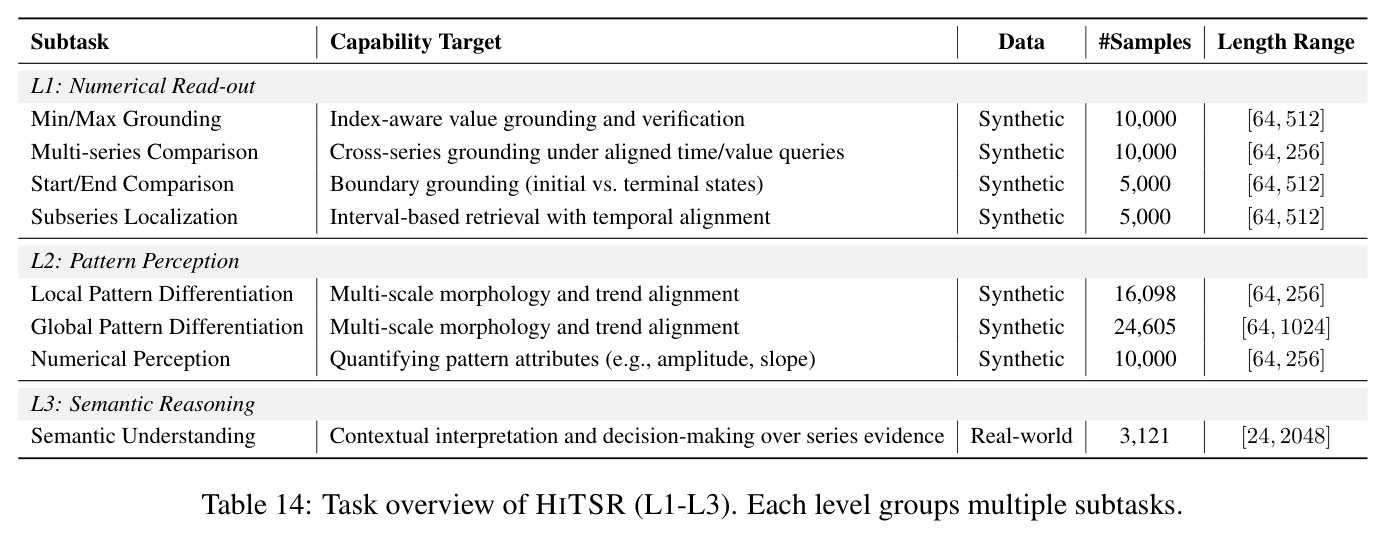

Task overview of HITSR (L1-L3). Each level groups multiple subtasks.
Table 14: Task overview of HITSR (L1-L3). Each level groups multiple subtasks.

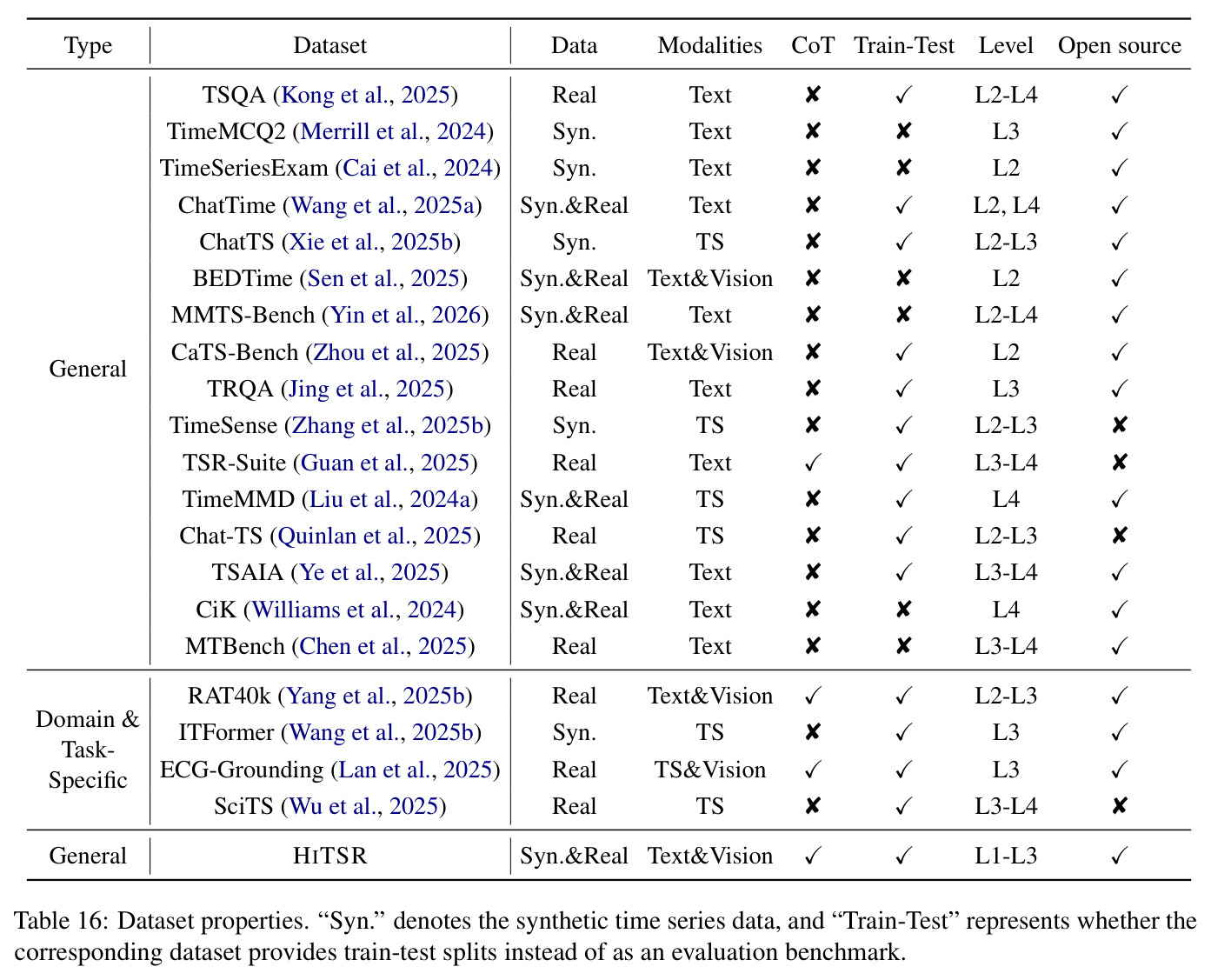

Dataset properties comparison among HITSR and 18 existing TSR datasets.
Table 16: Dataset properties comparison among HITSR and 18 existing TSR datasets.
查看结构化数据
任务指标本文基线提升
L1 Min/Max Localization (OOD, HITSR-L1真实子集) Acc% 86.8 GPT-4o: 47.4；Qwen3-VL-8B (plot+num): 2.0；Text-R1: 0.0；Time-MQA: 0.0 +39.4 over GPT-4o，+84.8 over Qwen3-VL-8B裸模型
L1 Min/Max Localization (OOD) half-Acc% 96.0 GPT-4o: 69.8；ChatTS: 29.2 +26.2 over GPT-4o
L1 Min/Max Localization (OOD) SR% 100.0 GPT-4o: 100.0；Time-R1: 100.0；Time-MQA: 17.4；Qwen3-8B: 68.0 保持稳定（关键是与Acc形成对比，说明纯文本模型即使能给出答案，正确率也极低）
L2 Local Pattern Differentiation (OOD, BEDTime 500题) Acc% 75.6 GPT-4o (vision+text w/ index): 65.8；Qwen3-VL-8B: 43.0；ChatTS: 57.0；OpenTSLM: 7.8 +9.8 over GPT-4o，+18.6 over ChatTS
L2 Global Pattern Differentiation (OOD, MMTS-Bench 120题) Acc% 97.5 GPT-4o: 96.7；Qwen3-VL-8B: 93.3；ChatTS: 80.0 +0.8 over GPT-4o，+17.5 over ChatTS
L3 Series Comparison (OOD, MCQ2 100题) Acc% 67.0 GPT-4o (vision+text w/ index): 48.0；Qwen3-VL-8B: 54.0；ChatTS: 59.0；Time-R1: 43.0 +19.0 over GPT-4o，+24.0 over Time-R1
L4 Predictive Inference (OOD, TRQA) Acc% 83.3（含L4阶段课程) GPT-4.1: 79.1；GPT-4o: 75.6；Claude-3.5-Sonnet: 82.2；LLaTiSA L1→L2→L3 only: 54.2 +4.2 over Claude-3.5-Sonnet，比不含L4的同模型提升29.1
ECG Lead Assessment Coverage (ID, ECG-Grounding) L. Cov.% 84.0 GEM (LLaVA): 71.1；Qwen3-VL-8B: 69.3 +12.9 over GEM
ECG Lead Assessment Accuracy (ID, ECG-Grounding) L. Acc.% 53.0 GEM (LLaVA): 46.4；Qwen3-VL-8B: 50.1 +6.6 over GEM

局限与改进

作者坦承的主要局限：（1）只做了SFT，没尝试强化学习微调（RFT），而RFT在Time-R1等模型上已经显示对长程推理有帮助——主要障碍是"如何同时监督L1数值精度和L3语义逻辑"的奖励设计很难。（2）研究范围限于"理解"型TSR（L1-L3），未深入L4生成型任务，论文K节虽扩展了L4实验（达到83.3% OOD），但仍用选择题形式而非真正生成数值序列。（3）HITSR的L1和L2主体基于合成数据，虽然经过严格验证，但与真实业务分布仍有差距；L3虽然引入了真实数据，但样本量仅3,121。（4）模型规模仅8B，未在更大模型（如Qwen3-VL-72B）上验证可扩展性。从读者视角的额外观察：（5）"索引-数值表"对超长序列会变成巨大图片，可能引入VLM视觉token爆炸问题（论文未给出最长支持长度）；（6）CoT标注重度依赖GPT-5，作者虽做了Qwen3交叉验证（Kappa=0.831-0.865），但未排除两模型"共同幻觉"的可能；（7）单图L2-Local 68.0%对比LLaTiSA双图75.6%只差7.6个点，反过来说明折线图本身的判别能力并不弱，加入"索引-数值表"的关键收益更多在L1而非L2。

独立分析的弱点

独立分析三个可改进方向。弱点一："索引-数值表"图像的视觉编码效率不高。当前实现是把`index, value`对直接画成多行表格，对于512长度的时间序列会变成512行的密集小字图，VLM可能因行高太小、像素压缩而看不清数值；可以借鉴DeepSeek-OCR等"上下文光学压缩"思路，把数值表用条形图/heatmap/颜色梯度等"视觉友好"的形式重新编码，既保留精确性又降低视觉token消耗。弱点二：L3样本量太少（仅3,121，占HITSR的3.7%）且依赖GPT-5自动生成。L3的多选问答可能存在"答案排序偏差"——GPT-5倾向于把正确答案放在选项A或D，需要在HITSR训练时做答案位置shuffle以减少位置先验；同时可引入更多真实工业场景的L3样本（如ITFormer使用的Engine-QA数据集）。弱点三：CoT监督的三段式（数值→模式→语义）虽然逻辑清晰，但每段之间缺乏显式的"中间检查点"——如果模型在某一步骤出错（如把min/max搞反），后续推理就会连锁失败。可以引入"过程奖励"机制或工具调用（如让模型调用Python的min/max函数验证）来增强推理鲁棒性。

未来方向

作者提出的未来工作主要有两条：（1）将强化学习（RL）整合进L1-L4课程中，设计多层次奖励函数同时监督数值精度和语义逻辑；（2）研究"鲁棒初始化策略"缓解冷启动问题。基于LLaTiSA的成果还可以延伸三个方向：（3）把"双视图输入"推广到多变量时间序列——目前是单变量折线图+数值表，多变量场景需要重新设计视觉编码（如heatmap+多列数值表）以避免图像维度爆炸；（4）把L1-L3认知分层应用到时序预测模型，让"先理解再预测"成为统一范式，论文Table 6的83.3% L4结果已经初步证明可行性；（5）结合领域大模型（如医疗领域的Heartcare-Bench）做"认知分层微调"，验证HITSR课程在其他垂直领域（金融、工业）的迁移性。

复现评估

复现评估整体较好。代码完全开源（GitHub: github.com/RainingNovember/LLaTiSA）；HITSR数据集基于公开的ChatTS合成管道（Xie et al., 2025b）+ 公开真实数据（ETT、Weather、Traffic、Electricity、Exchange Rate、UTSD、Monash、Time-MMD等10+来源），不涉及私有数据；模型基于开源的Qwen3-VL-8B-Instruct。算力要求：8×H20 GPU（约96GB显存），按Table 12配置跑完三阶段SFT约需几天（Stage-1 1 epoch + Stage-2 2 epochs + Stage-3 2 epochs）；若只复现Stage-1+L2做消融实验，2×H20也能跑。难度点：（a）HITSR数据合成涉及GPT-5 API调用，重做需要相应的API预算；（b）CoT的人工验证流程涉及标注员培训，复现者可借助Qwen3-235B替代GPT-5做交叉验证（论文已展示该方案的Kappa=0.831-0.865，可信）；（c）ECG-Grounding迁移实验需要该数据集的授权访问。整体而言，中等规模的实验室（具备2-4张H20/A100）即可在1-2周内复现核心Table 1和Table 4的结论。

论文图表

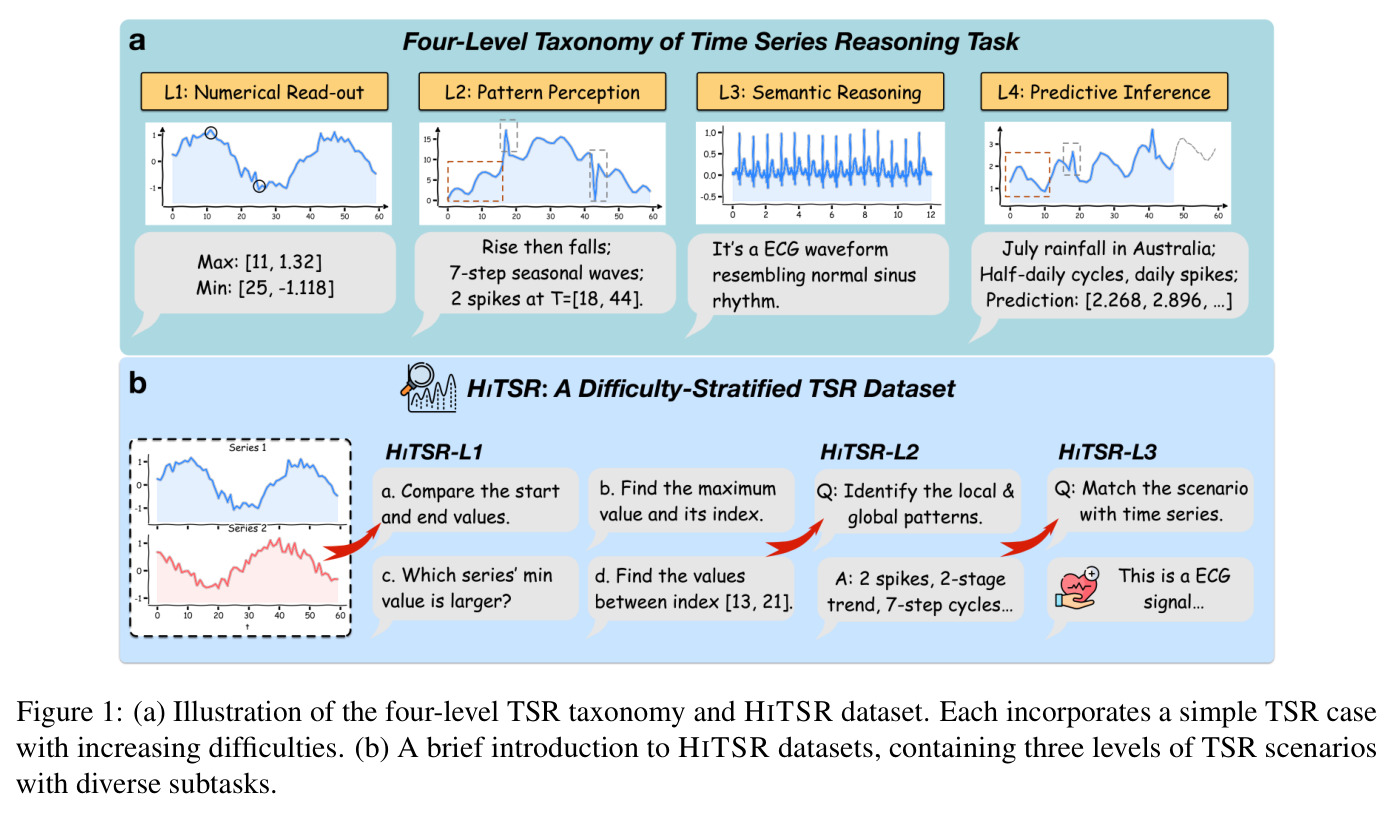

(a) Illustration of the four-level TSR taxonomy and HITSR dataset. Each incorporates a simple TSR case with increasing difficulties. (b) A brief introduction to HITSR datasets, containing three levels of TSR scenarios with diverse subtasks.
Figure 1: (a) Illustration of the four-level TSR taxonomy and HITSR dataset. Each incorporates a simple TSR case with increasing difficulties. (b) A brief introduction to HITSR datasets, containing three levels of TSR scenarios with diverse subtasks.

左半部分(a)用四个并列的示意图展示L1-L4认知层级：L1是"找出时间序列中最大值的精确索引"（数值读出）、L2是"判断这是上升/下降/周期/尖峰模式"（模式感知）、L3是"结合场景描述判断序列是否异常"（语义推理）、L4是"预测下一段序列"（生成）；右半部分(b)用流程图展示HITSR数据集的分层结构，L1有4个子任务（Min/Max Grounding、Multi-series Comparison、Start/End Comparison、Subseries Localization）、L2有3个（Local/Global Pattern Differentiation、Numerical Perception）、L3有1个（Semantic Understanding），并标注了每个子任务的样本量和序列长度范围。

这张图是整篇论文的"导航图"，让读者一眼看清TSR四层分类法的全貌、HITSR的覆盖范围以及每个子任务的难度定位；几乎所有后续实验的设计动机都可追溯回这张图。

Figure 4: L2 CoT Generation prompt template (in Appendix C.3)

展示了L2模式分类任务中CoT推理链生成的prompt模板：要求GPT-5按"先指出序列的全局形态（如'整体上升'）→再列出关键转折点和对应的[index, value]对→最后总结出最匹配的模式类别"的顺序输出。

CoT模板直接决定了HITSR的"数值→模式→语义"三段式推理风格，是LLaTiSA在Table 4去掉CoT后OOD暴跌17.91%的训练信号源头。

Figure 5: L3 QA Generation prompt template (in Appendix C.3)

展示L3语义理解任务的多选问答生成prompt模板：要求GPT-5基于真实时间序列和metadata生成"场景化问题+四个候选答案"，其中错误答案需要在数值精度、时间模式或场景一致性上偏离ground truth，并显式触发L1-L3三层次的错误类型。

这张图揭示了HITSR L3数据"干扰项精心设计"的秘密——每道题的三个错误选项对应L1（数值错）、L2（模式错）、L3（语义错）不同层次的失败模式，使L3评测能定位模型具体在哪一层犯错。
