TransNormal-2：几何接地的整流流与边缘感知解码的精准法线估计 TransNormal-2: Geometry-Grounded Rectified Flow with Edge-Aware Decoding for Precise Normal Estimation

Mingwei Li, Yi Yang, Hehe Fan 📅 2026-09-06 👍 19 2026-09-12 18:30

LoRA微调 VAE重建退化单目几何估计整流流法线估计潜在扩散模型透明物体感知

量化VAE重建退化，用像素空间几何损失与GRM后解码修正实现单步精准法线估计

前置知识

VAE与8×潜在压缩

变分自编码器（VAE）把图像压缩到低分辨率潜在空间（如 $H\times W \to \tfrac{H}{8}\times\tfrac{W}{8}$），潜在扩散模型在latent上去噪、解码器负责重建像素。8倍压缩下一个latent格点对应一个 $8\times8$ 像素块，块内的剧烈变化无法被latent编码，只能靠解码器的学习先验补全。

本文的核心论点：法线在物体边界的突变被这种压缩平均掉，即使把ground-truth法线直接编码再解码也会损失1.3°–8.5°的平均角误差，边缘区达全局的2.82倍，这是全文要解决的根本问题。

Rectified Flow与单步推理

Rectified flow（流匹配）用近似直线的概率路径训练生成模型，学习速度场把噪声拉向数据分布；由于路径直，推理可以少步甚至单步完成。本文进一步把整个DiT'重用途'为确定性单步预测器：固定时间步 $t=1$、空文本提示，一次前向直接输出法线latent，不做任何迭代采样。

理解TransNormal-2的推理形态（单步、确定性）与其效率优势，以及它继承自E2E-FT/Lotus这条'diffusion单步密集预测'研究线的定位。

DiT与MM-DiT（FLUX.2）

Diffusion Transformer（DiT）用transformer替换U-Net作为扩散骨干；MM-DiT让图像token与文本token在double-stream块中各自保留独立权重、通过联合注意力交互，再经single-stream块融合。FLUX.2[klein]是9B参数的rectified-flow MM-DiT，自带8×压缩VAE。

这是本文的骨干网络。图像token的patchify/unpatchify机制解释了LCM（修patch接缝）的由来，double/single-stream结构说明了LoRA适配的对象。

LoRA低秩适配

LoRA冻结预训练权重，只训练低秩增量 $\Delta W = BA$（$B\in\mathbb{R}^{d\times r}, A\in\mathbb{R}^{r\times k}$），以远小于全量的参数微调大模型。本文取 $r=256, \alpha=256$，可训练参数约700M，其余90亿参数全部冻结。

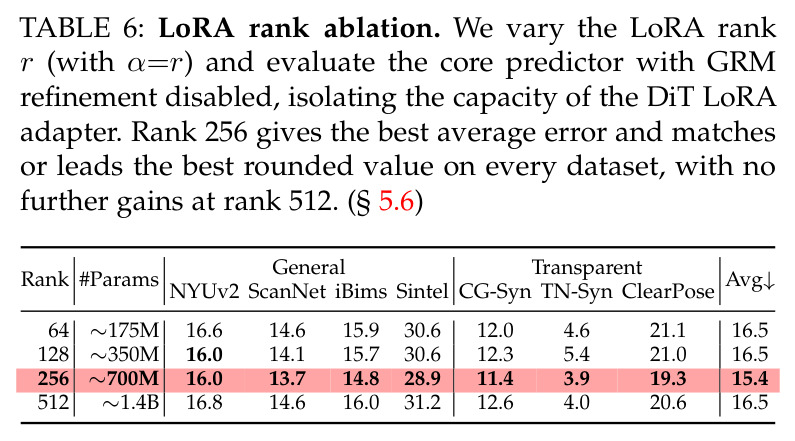

训练策略的核心组件；Table 6的rank消融（64/128/256/512）显示256是最优甜点，rank 512参数翻倍却无收益，是理解模型容量分析的关键。

von Mises-Fisher（vMF）分布

vMF分布是单位球面 $S^2$ 上方向数据的典型概率模型，类似高斯的方向版，浓度参数 $\kappa$ 控制围绕均值方向的集中程度。若把每个预测法线视为vMF均值方向，其负对数似然（去掉常数）等价于最大化 $\hat{n}^\top n^* = \cos\theta$，即直接缩小预测与真值的测地角 $\theta$。

vMF角损失是本文像素空间监督之一，针对'latent MSE比较的是VAE编码、永远看不到法线方向'这一盲区，把监督搬到球面几何上。

Lambertian反射与逆渲染

Lambertian（漫反射）模型假设像素阴影亮度与 $\max(0, n(p)^\top \ell)$ 成正比，即法线与光照方向夹角的余弦。逆渲染是反问题：由观测图像推断几何与光照。本文用最小二乘从预测法线和灰度图估计光照向量 $\hat{\ell}$（梯度detach），再渲染阴影 $\hat{S}$ 并最小化 $\mathcal{L}_{render} = 1 - \text{NCC}(\hat{S}, I_{gray})$。

这是逆渲染自洽损失的理论基础：正确法线应当能解释漫反射区域的观测阴影，从而从输入图像本身导出弱几何约束，NCC的尺度/平移不变性使其对未知反照率鲁棒。

Haar小波分解与边缘感知

Haar小波把图像分解为低频子带 $LL$ 和高频子带 $HF=[LH;HL;HH]$，高频子带集中编码边缘与细节。配合由ground-truth法线梯度导出的边缘mask $M_{edge}$，可以把高频监督限制在物体边界处。

小波边缘感知损失直接针对VAE退化的空间分布——边界处高频法线变化被8×瓶颈抹掉，因此把高频重建监督聚焦到边界正是对症下药。

法线估计评价指标

平均角误差（MAE/Mean，越小越好）度量预测法线与真值的平均夹角；11.25°与30°阈值指标统计角误差小于该阈值的像素百分比（越大越好）；边缘/全局比率把Canny边缘（3×3膨胀）附近的MAE与全图MAE对比，用于刻画误差是否集中在边界。

读懂数据必需：论文用'Edge/Global MAE达1.26–2.82×'证明VAE误差的边界局部化，用这些指标在NYUv2、ScanNet、iBims、Sintel、ClearGrasp、TN-Syn、ClearPose七个基准上对比。

研究动机

基于VAE的潜在扩散几何方法（Marigold、Lotus、E2E-FT、Lotus-2等）共享一个长期被忽视的系统性误差源：VAE重建退化。VAE编解码器将图像空间压缩8倍（$H\times W \to \tfrac{H}{8}\times\tfrac{W}{8}$），这对平滑的颜色渐变无害，却会在法线突变的物体边界把高频几何细节平均掉。作者用一个受控诊断实验量化其规模：把ground-truth法线图直接经FLUX.2 VAE编码再解码，就会引入1.3°–8.5°的平均角误差（MAE）——ClearGrasp 1.29°、NYUv2 1.81°、ScanNet 2.45°、iBims高达8.50°；且误差在空间上高度集中，边缘区域MAE达到全局的1.26–2.82倍（ClearGrasp边缘3.64°，iBims边缘14.61°）。由于该误差由encode-decode路径本身引入，潜在空间的MSE训练目标完全'看不见'它，再好的latent预测也无法消除；而在透明物体等边界精度至关重要的场景，折射与反射外观进一步放大了这一瓶颈的危害。

本文的目标是本文的目标是：在保留大规模预训练生成先验（FLUX.2 9B MM-DiT）所含几何知识的同时，系统性消除VAE解码造成的边界局部化法线误差，并在极少监督数据下达到SOTA。具体分解为三点：其一，把VAE重建退化从'隐性噪声'变成可测量、可归因的量化结论，为后续修正提供依据；其二，重新设计训练目标，让潜在预测'为解码后的像素级法线质量负责'，而不是只拟合VAE编码；其三，构建一个推理时仍保持单步确定性前向的后处理模块，用绕过潜在瓶颈的全分辨率RGB证据修复残余边界误差。量化目标是在仅122K合成标注（约为MoGe-2的8.9M样本的1.4%）条件下，于四个通用场景基准上匹配或超越MoGe-2的全部八项指标，并在ClearGrasp、ClearPose等透明物体基准上大幅刷新此前最佳成绩。

与已有工作不同的是，既有应对路线各有局限：Pixel-Perfect Depth干脆绕过VAE在像素空间做扩散以消除'飞行像素'，但计算昂贵；NormalCrafter在latent预测之后做像素空间微调；VA-VAE/VIVAT/DC-AE从VAE架构侧改良，改动大且未针对几何任务量化收益；SharpDepth用昂贵的迭代score distillation锐化深度边界。本文的独特切入是'先量化、再两侧夹击'：作者首次系统测量了法线任务上的VAE退化（GT法线往返即损失1.3°–8.5°），并给出一维边界模型 $E_{edge} = \|\Delta n\|_2 \int |F_\sigma(x) - \mathbb{1}[x\ge 0]|\,dx \propto \|\Delta n\|_2\,\sigma$，解释误差为何恰好局限在宽度为 $\sigma$ 的边界带。随后不改动VAE架构，而是从两端同时施策——训练时监督解码后的像素空间结果、推理时用绕过瓶颈的RGB证据做后解码修正——把问题切分为'latent能编码的'与'latent必然丢失的'分别处理。这种测量驱动的、保留标准VAE的轻量修正路线在法线估计领域是首次。

核心方法

直觉上，8×潜在网格丢掉的边界细节无法从latent侧恢复，必须引入绕过瓶颈的像素级证据。技术路线分三段：编码段，冻结的FLUX.2 VAE把RGB编码为 $z_{rgb}=E_{vae}(I)$ 并patchify为图像token，配空提示条件token $c$；预测段，LoRA（$r=256$）适配的9B rectified-flow DiT在固定时间步 $t=1$ 单步直接输出法线latent $\hat{z}_n = f_\theta(z_{rgb}, t, c)$，无迭代采样；解码与修正段，latent先经轻量LCM修复patchification接缝（$\bar{z}_n=\text{LCM}_\psi(\hat{z}_n)$），再由冻结VAE解码出粗法线 $\hat{N}=D_{vae}(\bar{z}_n)$，随后几何修正模块GRM（约0.4M参数）以RGB引导锚点 $N_{anc}$ 为基准做门控残差修正 $\tilde{N} = \text{normalize}(N_{anc} + g_\phi \odot s\, R_\phi)$，其中 $g_\phi\in(0,1)$ 为逐像素置信门、$s$ 为全局残差尺度。训练分两阶段：Phase 1联合训练DiT LoRA与LCM，像素空间损失穿过冻结VAE解码器反传；Phase 2冻结核心预测器，单独训练GRM。

核心创新有三层。问题层面：首次把'VAE重建退化'确立为潜在扩散几何方法的公共误差源并定量刻画——GT法线经VAE往返即损失1.3°–8.5° MAE、边缘达全局2.82倍，并用一维边界模型证明误差 $\propto \|\Delta n\|_2\,\sigma$ 只集中在法线跳变处，法线图因在每个折痕处跳变而比深度图更脆弱。监督层面：把监督从latent MSE搬到解码后的像素空间，本质区别是让优化'看见'法线的几何属性——vMF损失在球面上直接最小化测地角（$\hat{n}^\top n^*=\cos\theta$），latent MSE永远看不到方向；小波损失把高频监督用边缘mask聚焦到退化最重的边界；逆渲染损失 $\mathcal{L}_{render}=1-\text{NCC}(\hat{S}, I_{gray})$ 从漫反射阴影导出弱几何约束。修正层面：GRM以gated残差约束修正幅度而非自由改写，并采用'冻结核心预测器后解耦训练'——消融显示联合训练反而劣化0.7–1.3°，证明细化模块的梯度泄漏会破坏已收敛的transformer。

方法步骤详情

①编码：冻结VAE编码RGB得 $z_{rgb}$，patchify为图像token，空提示产生条件token。②单步预测：token流经LoRA适配的double/single-stream块，unpatchify输出法线latent $\hat{z}_n$，时间步固定为1。③latent修正：$\bar{z}_n=\text{LCM}_\psi(\hat{z}_n)$ 修复patch接缝。④解码：$\hat{N}=D_{vae}(\bar{z}_n)$ 得粗法线。⑤GRM修正：不透明域用RGB引导滤波（rGF=4）构造无参数anchor $N_{anc}$，透明域（标志 $\mathbb{1}_T$，训练取自数据集、评测按基准设定）因折射使RGB边不可靠而直接用粗法线；从拼接 $[\hat{N}, N_{anc}, I, \mathbb{1}_T]$ 预测逐像素门 $g_\phi$ 与残差，L2归一化输出。⑥Phase 1（35K步，8×A100 80GB，batch 32）：总损失为latent MSE $\mathcal{L}_{normal}=\|\bar{z}_n-z_n\|_2^2$ 加小波边缘、vMF角损失（$-\frac{\kappa}{|\Omega|}\sum_p \hat{n}(p)^\top n^*(p)$）与逆渲染损失三项；数据按35:15:45:5采样ClearGrasp(45,454)/TN-Syn(3,555)/Hypersim(39,648)/VKITTI(33,580)，分阶段调度：先通用预热、再加透明数据、最后启用渲染损失；光照 $\hat{\ell}$ 用梯度detach的最小二乘估计，形成EM式交替优化。⑦Phase 2：冻结transformer与LCM，GRM先经base子阶段学残差，再经calibration子阶段对anchor误差超过阈值 $\tau_g$ 的hard pixel校准门控。

技术新颖性

技术新颖性可从四组对照看。对Pixel-Perfect Depth（绕开VAE做像素空间扩散）：本文保留标准VAE，用测量驱动的事后修正替代昂贵的像素空间生成，推理仍是单次前向，便宜且即插即用。对SharpDepth（迭代score distillation锐化边界）：GRM是一次前向的gated残差，仅约0.4M参数，Table 7显示其平均误差10.6°优于最佳经典引导滤波器的11.0°，且在NYUv2/ScanNet/CG-Syn/TN-Syn每个数据集上都最好。对前作TransNormal（SD 2.0 U-Net 865M全微调）：本作升级为FLUX.2 9B DiT + LoRA，新增vMF与逆渲染损失及GRM，所有基准全面领先（零样本ClearPose 25.5°→19.1°）。对常规端到端细化：'解耦训练'是关键设计——Table 4显示联合训练GRM（16.0°）反而明显差于解耦GRM（14.7°），证明细化模块经VAE解码器的梯度泄漏会扰动已收敛的DiT；这个'先冻结、再拟合残差、最后校准门控'的协议本身即可迁移到其他细化任务。此外，把vMF负对数似然、Haar小波频带选择与NCC逆渲染组合成系统的'解码后监督'配方，在法线任务上也属首次。

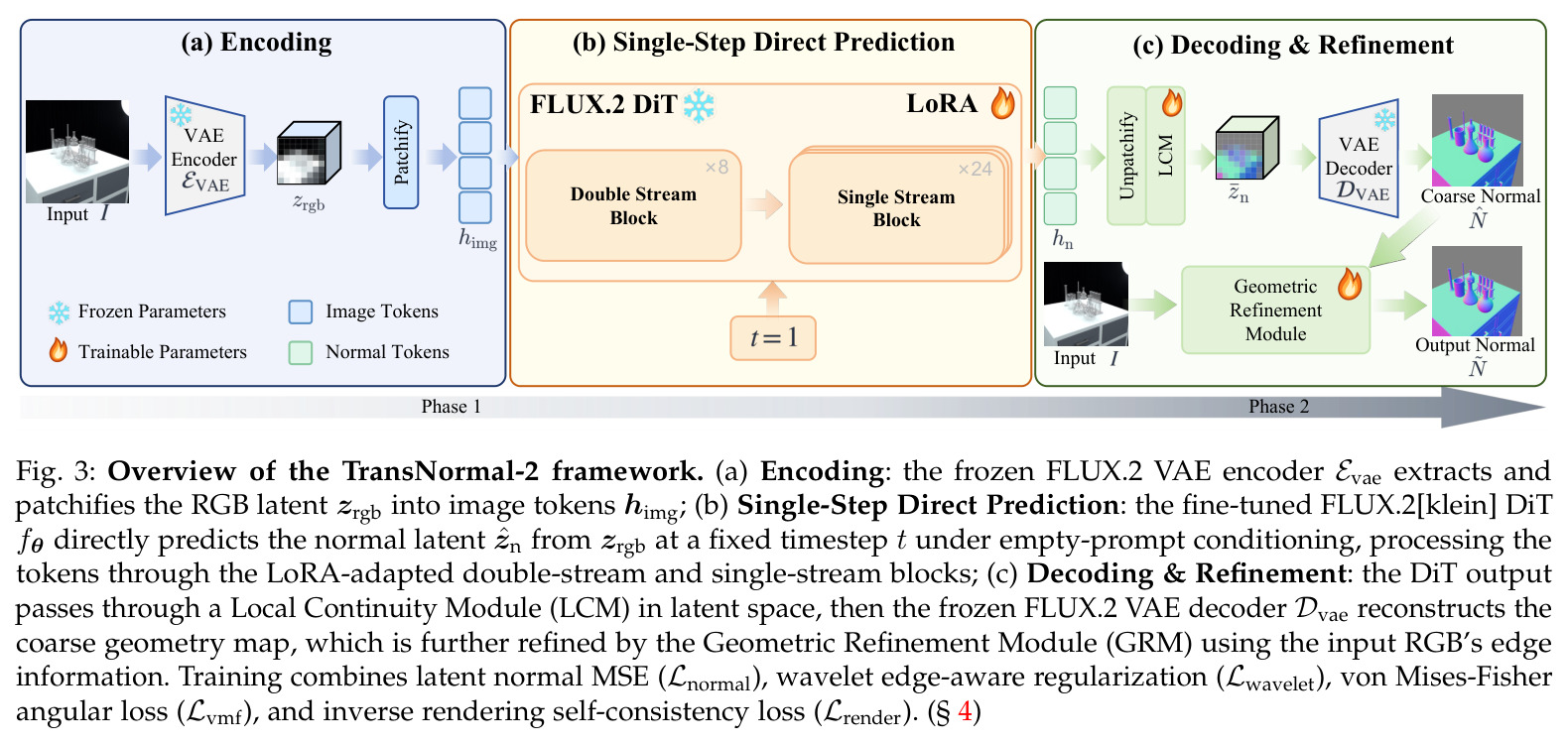

**Fig. 3**: Overview of the TransNormal-2 framework

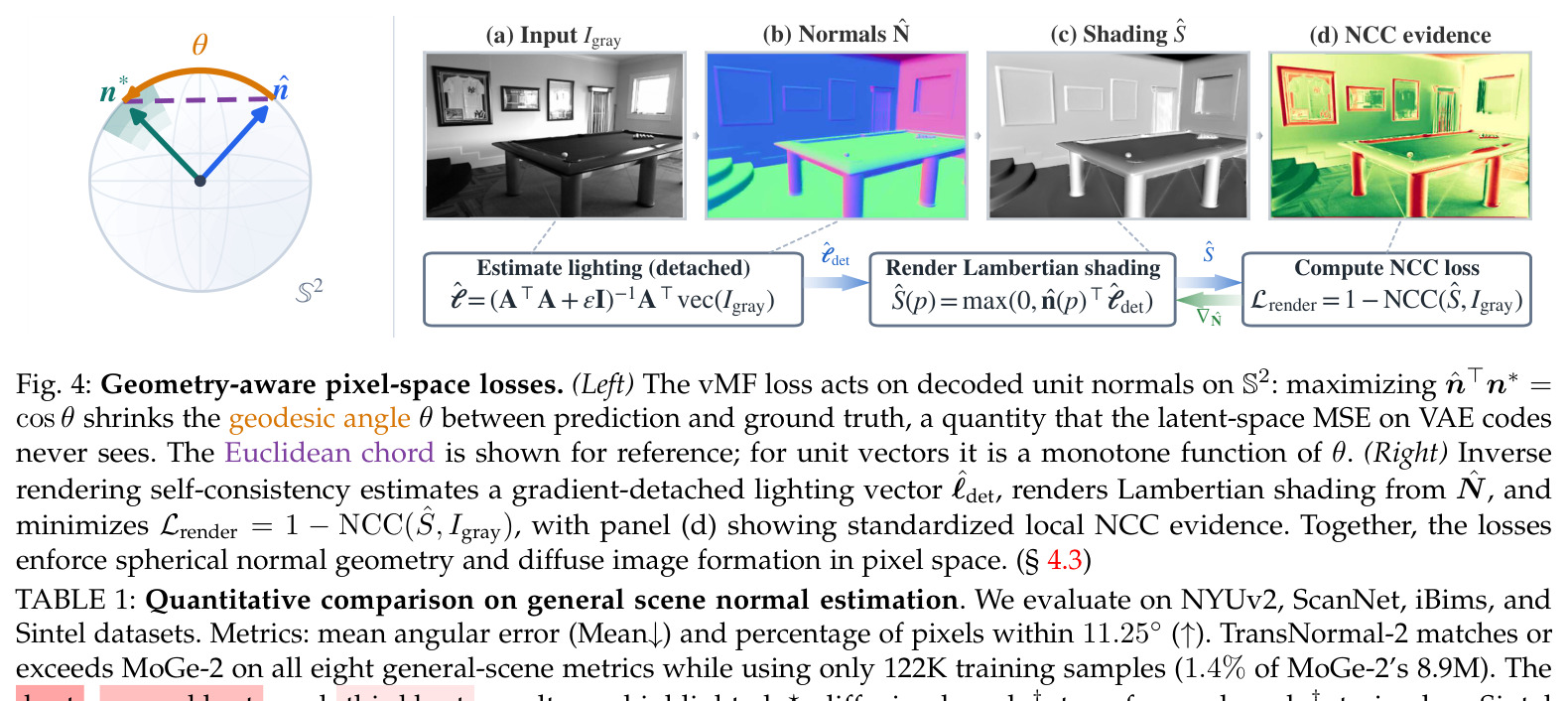

**Fig. 4**: Geometry-aware pixel-space losses

实验结果

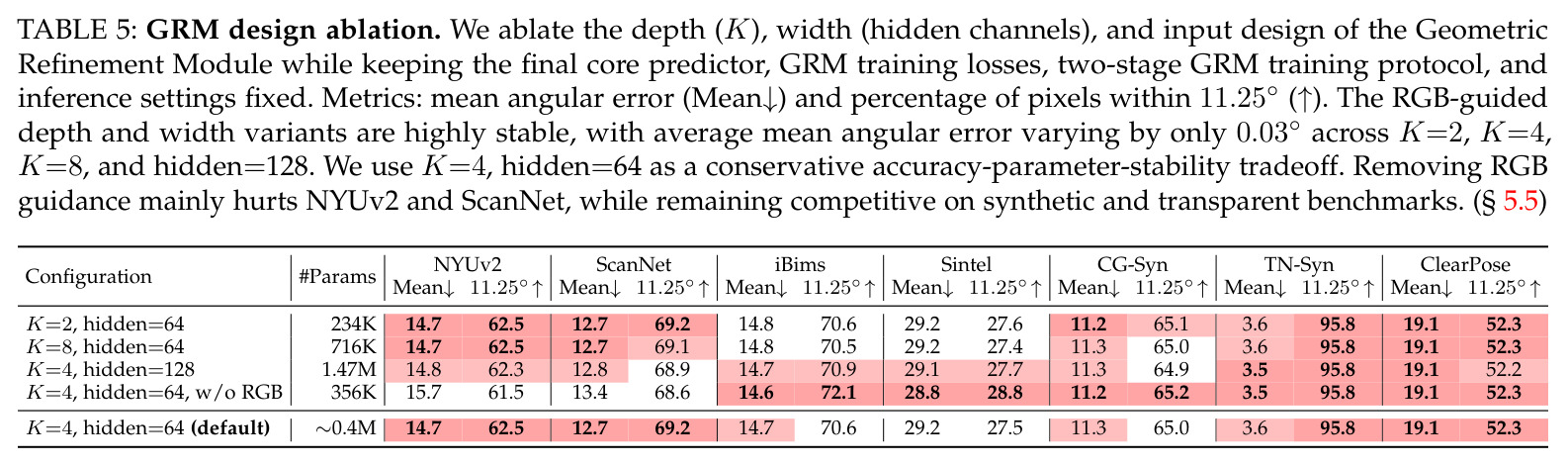

通用场景（Table 1）：TransNormal-2在全部八项指标上匹配或超越MoGe-2，而任务标注仅为122K对8.9M（1.4%）——NYUv2 14.7°/62.5%（MoGe-2：14.7°/62.3%），ScanNet 12.7°/69.2%（12.8°/68.4%），iBims 14.7°/70.6%（14.7°/70.4%），Sintel 29.2°/27.5%（29.3°/24.8%），平均排名1.4对2.3；翻转TTA可进一步提升。透明物体（Table 2）：所有指标第一（平均排名1.0）——ClearGrasp MAE 11.3°，较此前最强的Lotus-2（15.5°）降4.2°，30°内94.1%；TN-Syn近饱和（3.6°，30°内99.1%）；零样本ClearPose 19.1°，比FE2E（22.2°）低3.1°、比Lotus-2低4.3°。对比前作（Table 3）：ClearGrasp −4.8°、ClearPose −6.4°、NYUv2 −1.9°、ScanNet −2.6°。消融（Table 4）：NYUv2上MSE基线16.9°→+小波/vMF 16.6°→+渲染损失16.0°→解耦GRM 14.7°，而GRM联合训练只有16.0°；GRM设计对深度/宽度极稳定（Table 5，波动0.03°），去掉RGB引导劣化约1.0°/0.7°；LoRA rank 256为最优点（Table 6）。机制验证：GRM使边缘像素MAE降约2.6°、非边缘仅0.6°–0.8°（Table 8），高频带误差能量降53.2%/42.9%（Fig. 8），证明修正精准对准VAE退化模式。

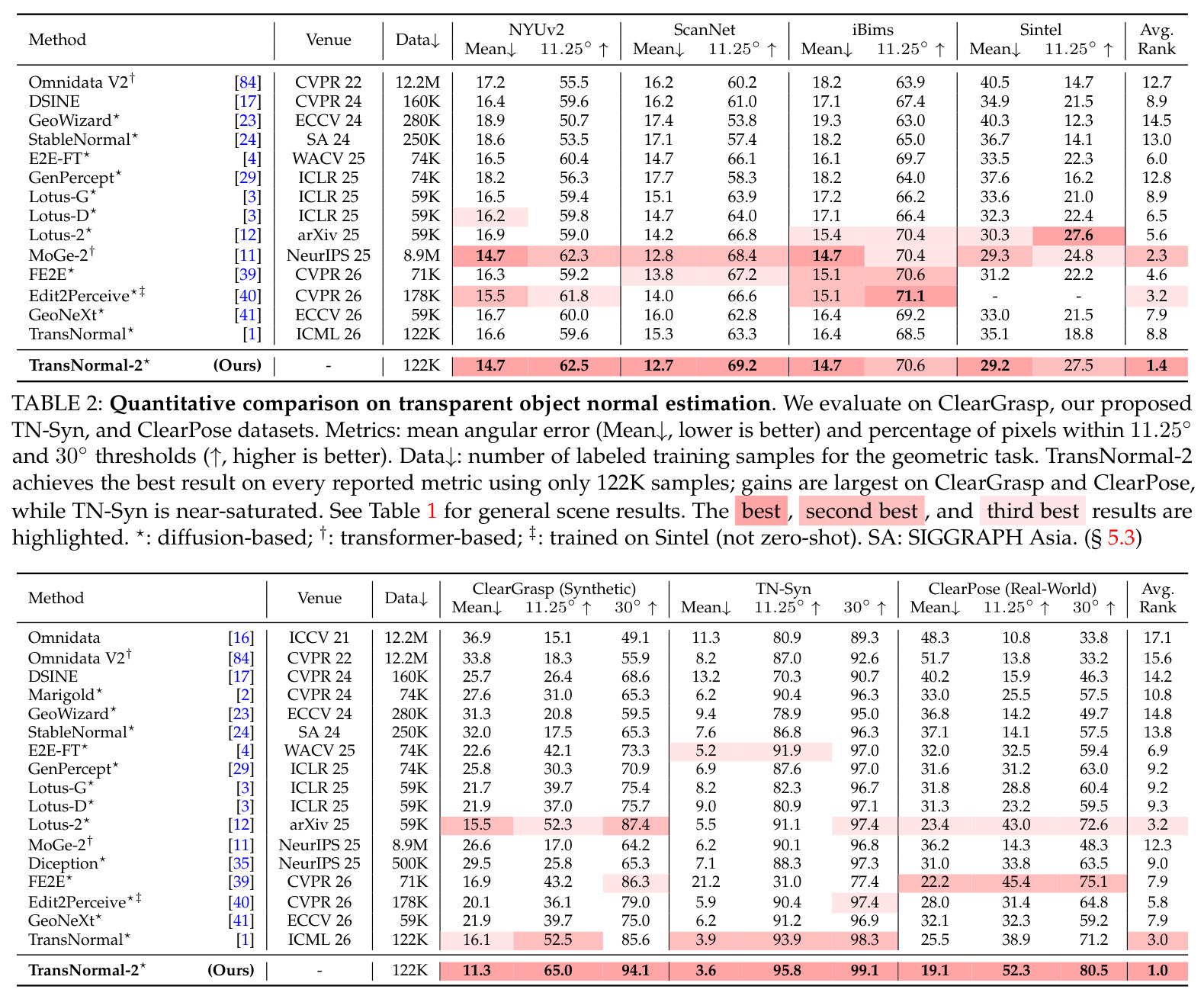

**Table 2**: Quantitative comparison on transparent object normal estimation

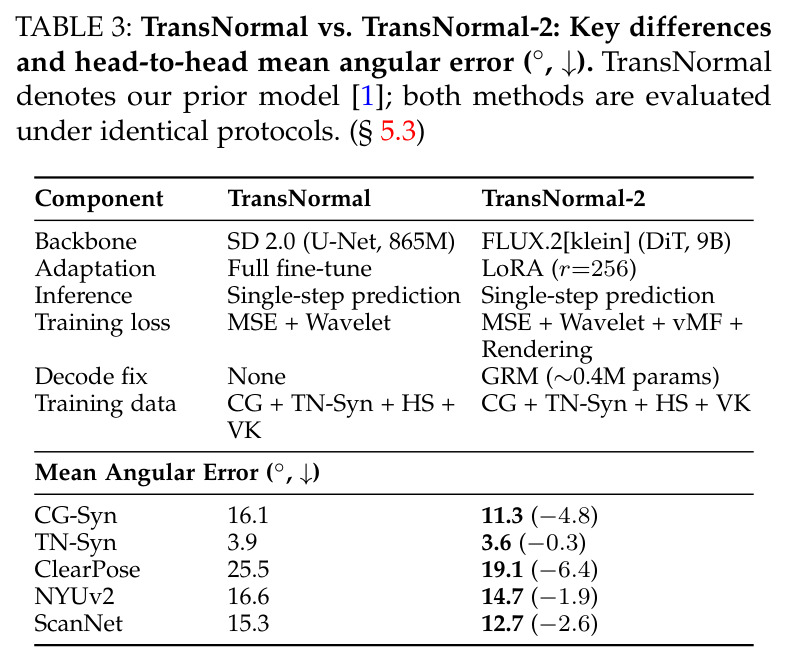

**Table 3**: TransNormal vs. TransNormal-2: Key differences and head-to-head mean angular error

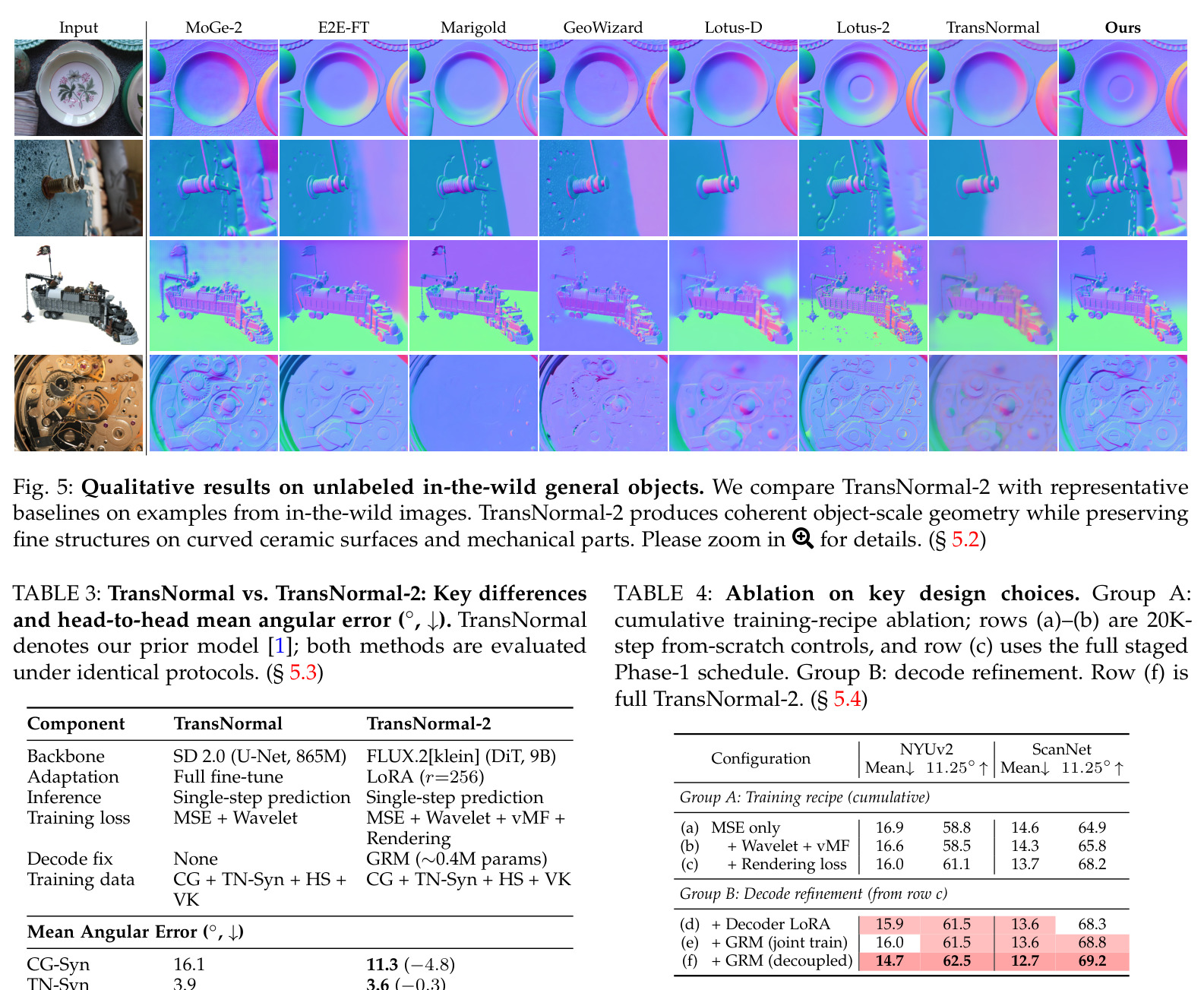

**Table 4**: Ablation on key design choices

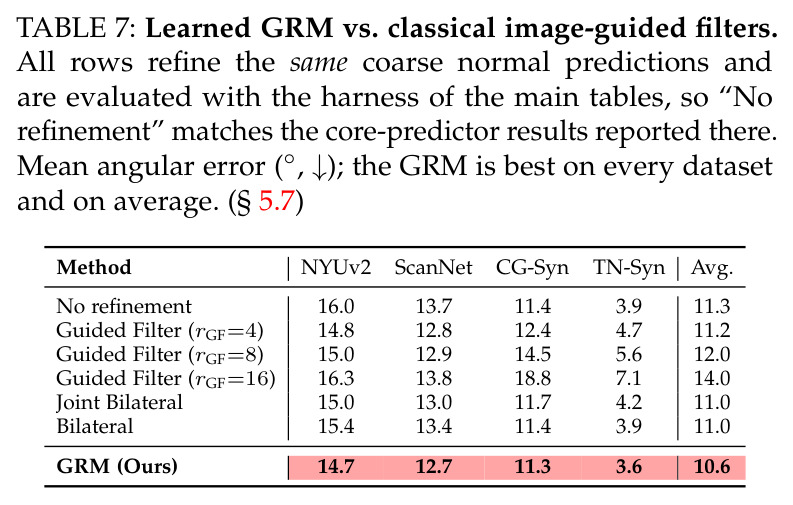

**Table 7**: Learned GRM vs. classical image-guided filters

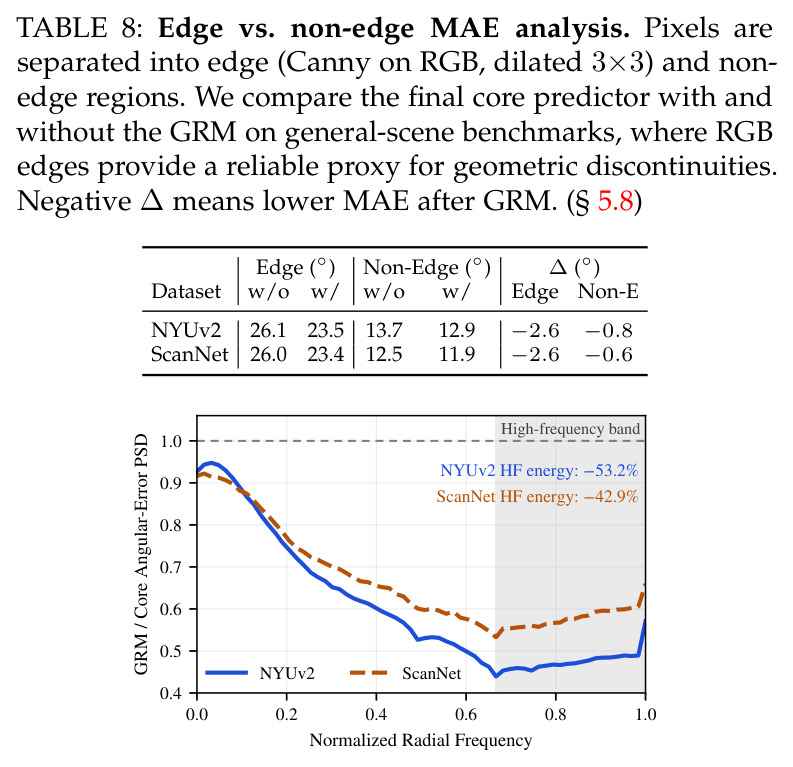

**Table 8**: Edge vs. non-edge MAE analysis

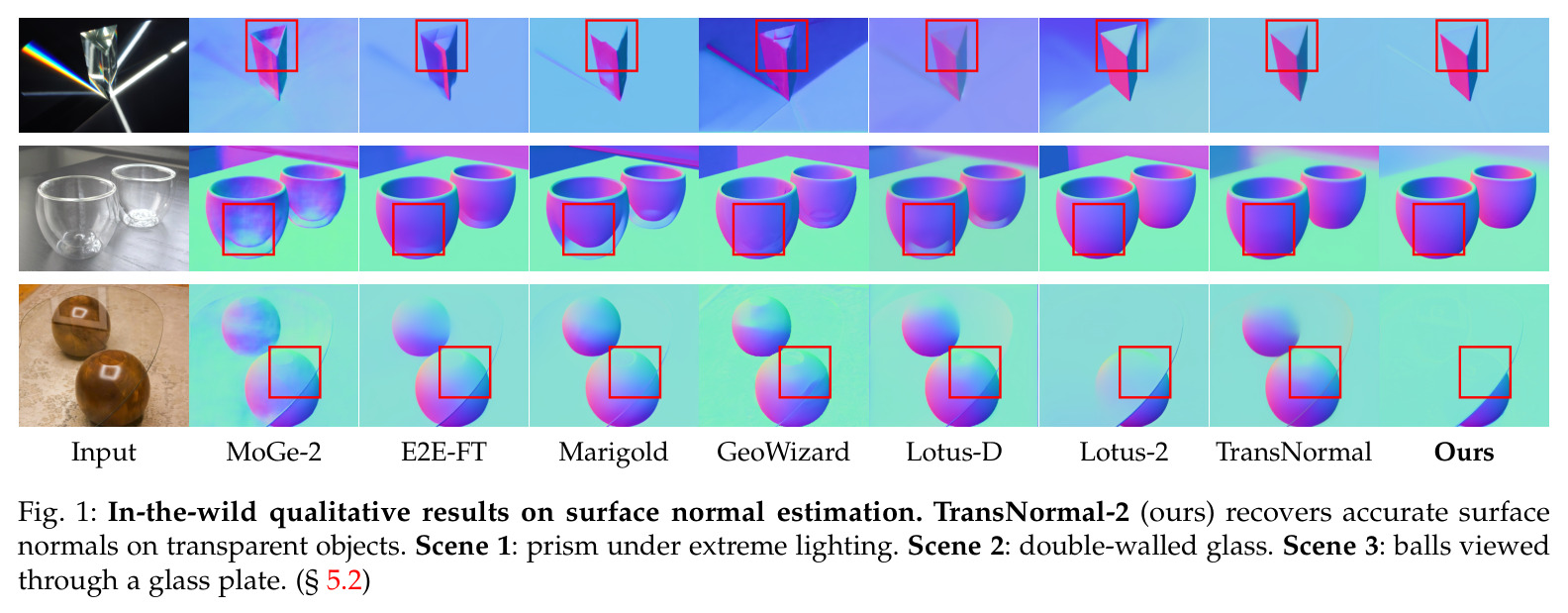

**Fig. 1**: In-the-wild qualitative results on surface normal estimation

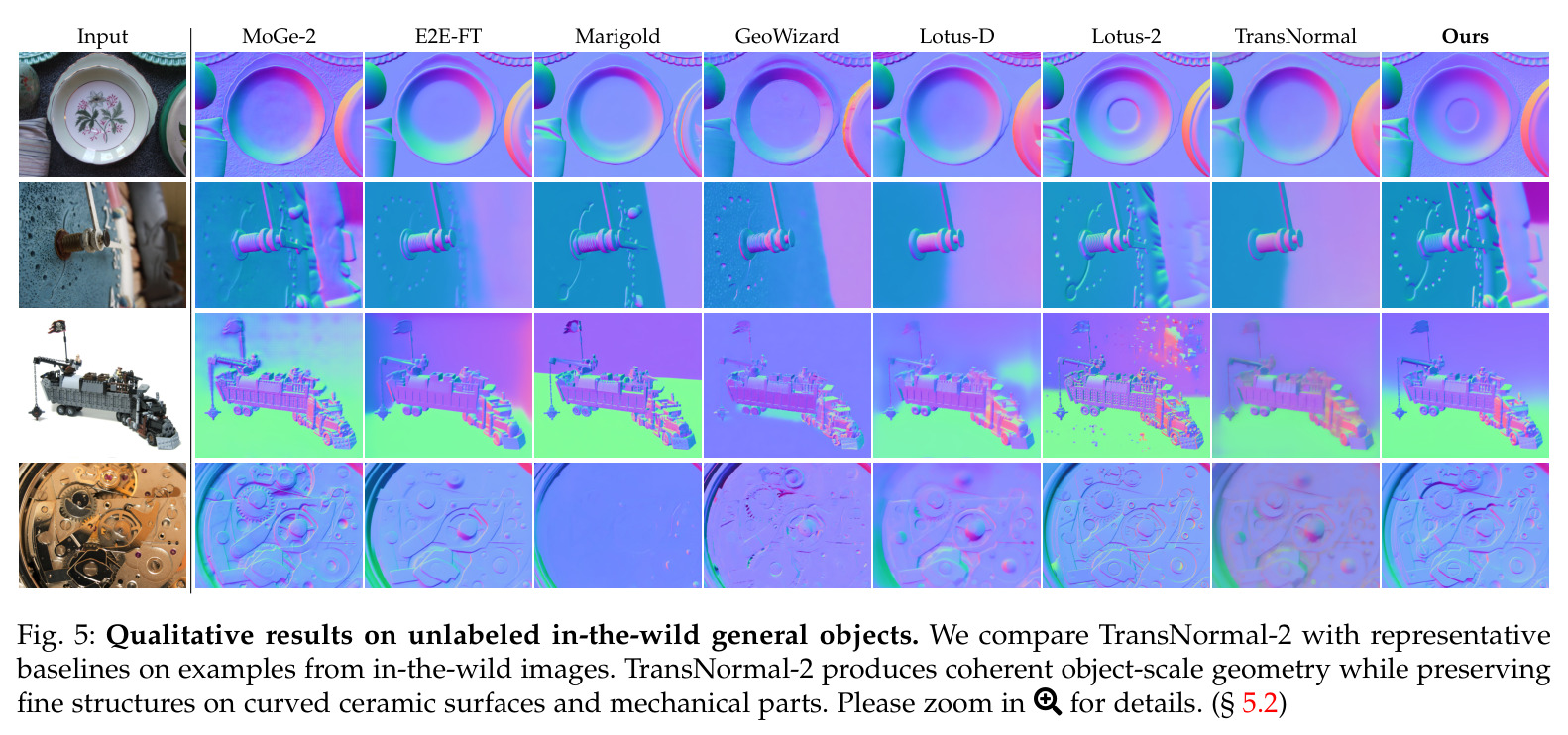

**Fig. 5**: Qualitative results on unlabeled in-the-wild general objects

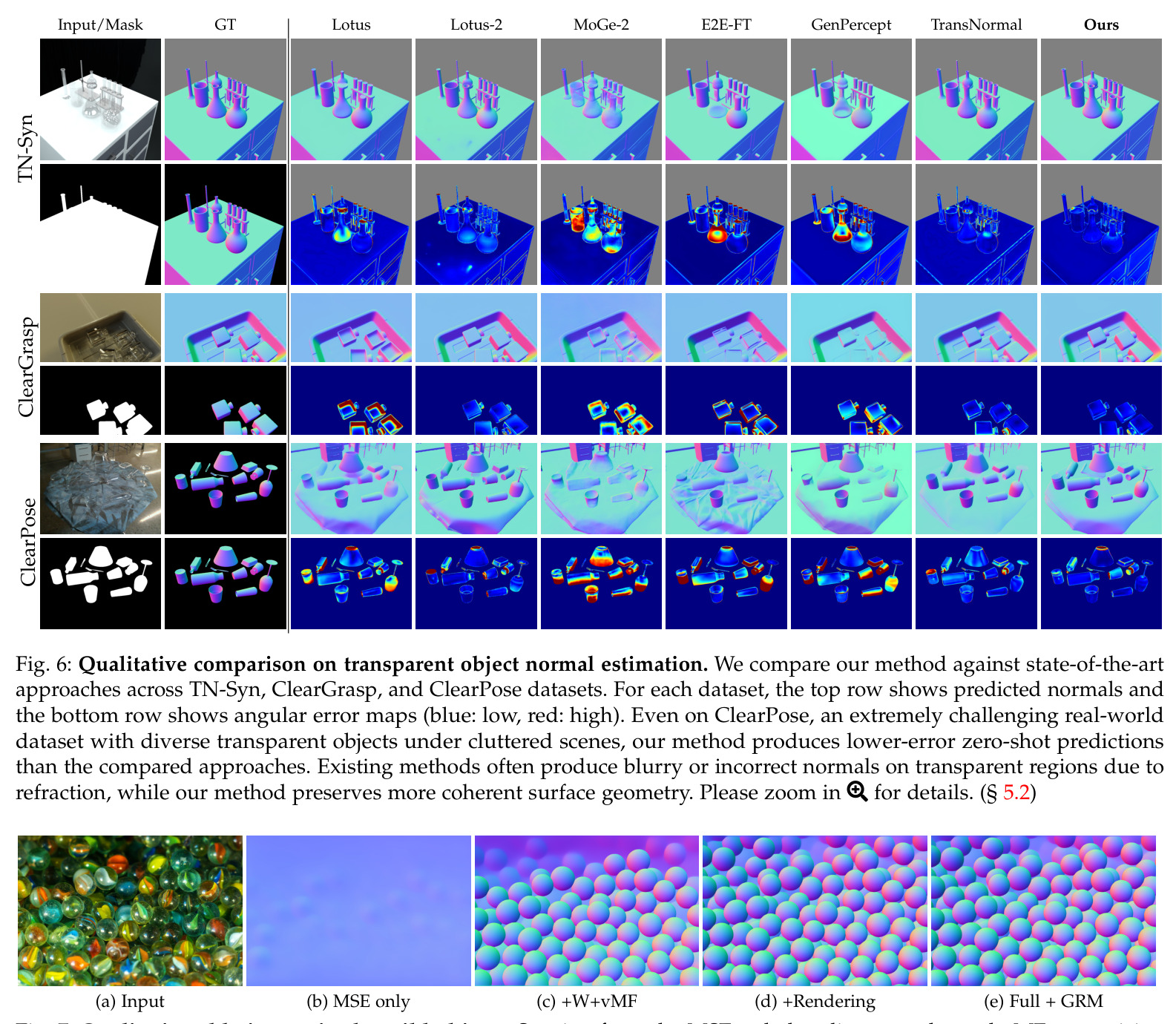

**Fig. 6**: Qualitative comparison on transparent object normal estimation

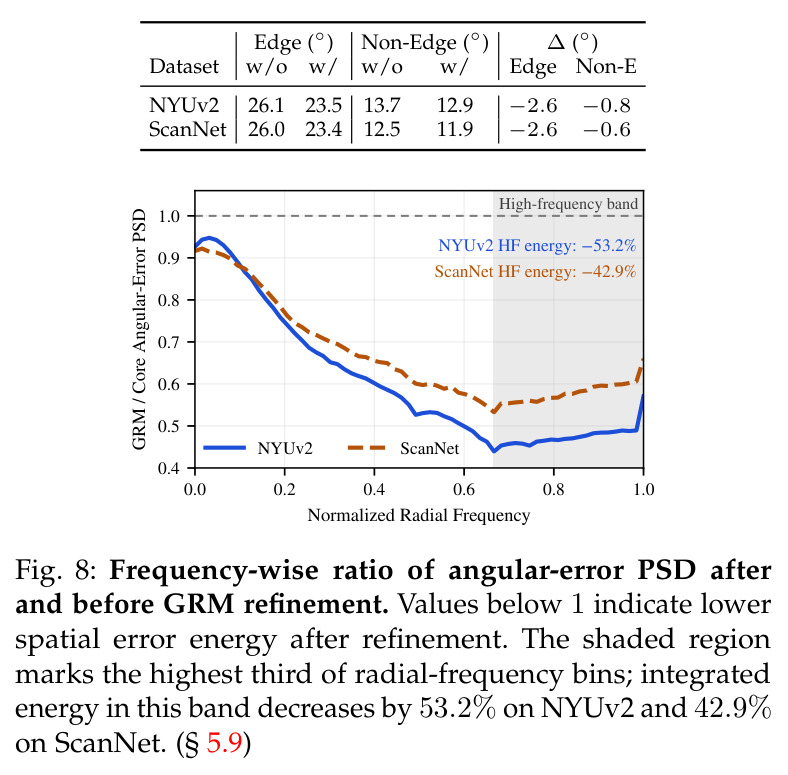

**Fig. 8**: Frequency-wise ratio of angular-error PSD after and before GRM refinement

查看结构化数据

任务	指标	本文	基线	提升
通用场景法线估计（NYUv2）	MAE(↓) / 11.25°内像素(↑)	14.7° / 62.5%	MoGe-2：14.7° / 62.3%（8.9M训练样本）	MAE持平，11.25°精度+0.2个百分点，训练数据仅为其1.4%
通用场景法线估计（ScanNet）	MAE(↓) / 11.25°(↑)	12.7° / 69.2%	MoGe-2：12.8° / 68.4%	MAE −0.1°，11.25°精度+0.8个百分点
通用场景法线估计（iBims）	MAE(↓) / 11.25°(↑)	14.7° / 70.6%	MoGe-2：14.7° / 70.4%	MAE持平，11.25°精度+0.2个百分点
通用场景法线估计（Sintel）	MAE(↓) / 11.25°(↑)	29.2° / 27.5%	MoGe-2：29.3° / 24.8%	MAE −0.1°，11.25°精度+2.7个百分点
透明物体法线估计（ClearGrasp，合成）	MAE(↓) / 30°(↑)	11.3° / 94.1%	Lotus-2：15.5° / 87.4%	MAE −4.2°，30°精度+6.7个百分点
透明物体法线估计（ClearPose，真实，零样本）	MAE(↓) / 11.25°(↑)	19.1° / 52.3%	FE2E：22.2°（MAE最强基线）；Lotus-2：43.0%（11.25°）	MAE −3.1°（相对Lotus-2为−4.3°）
透明物体法线估计（TN-Syn）	MAE(↓) / 30°(↑)	3.6° / 99.1%	TransNormal（前作）：3.9° / 98.3%	MAE −0.3°，基准已近饱和

局限与改进

作者承认的局限有二：逆渲染损失假设漫反射Lambertian成像，折射与强镜面反射只被弱建模——而透明物体正是折射成像，意味着 $\mathcal{L}_{render}$ 在其主打的透明场景中作用有限，其收益主要在漫反射的通用室内场景；GRM只能修复边界附近的细尺度结构，核心预测器大面积预测错误时无法补救。我的补充观察：其一，域标志 $\mathbb{1}_T$ 训练时取自数据集、评测时按基准人工设定，真实部署需要额外的透明域判别，否则anchor选择策略无从执行；其二，GRM依赖'RGB边缘≈几何不连续'的假设，作者自己在5.8节承认折射表面RGB边不可靠，故只在不透明场景用它做机制诊断；其三，8×压缩瓶颈本身没有消除——GT法线仍有1.3°–8.5°的固有误差地板（iBims高达8.5°），从MSE-only到14.7°的提升中GRM只贡献约1.3°，其余来自损失设计，问题仅部分解决；其四，训练全用合成数据，ClearPose虽为零样本但仍是桌面级受控场景，户外强光、多层玻璃等复杂折射未见验证；其五，9B骨干的推理成本远高于DSINE等判别式模型。

独立分析的弱点

独立分析的弱点及改进方向：①域标志 $\mathbb{1}_T$ 依赖人工指定——可训练一个轻量材质/透明度判别器自动输出，或将anchor策略做成软混合（按透明概率加权两种anchor），消除部署时的域假设。②Lambertian假设在高光与折射表面失效——可引入材质感知渲染（如分裂求和BRDF、环境光遮蔽），或仅在检测为漫反射的区域激活渲染损失，让约束与成像物理匹配。③GRM对大面积错误无补救能力——可引入不确定性引导的多尺度细化，或让GRM迭代2–3次并携带置信图，把'边界修补'扩展为'区域级修正'。④NCC度量对阴影与反照率的混淆仍敏感——可先用本征图像分解估计反照率再渲染阴影，或对镜面区域用高光先验建模。⑤合成到真实的域差距集中在真实材质（磨砂玻璃、水渍、灰尘）——可加入少量真实标注或更强的域随机化渲染。⑥8×VAE地板未变——可试验tile化解码、更高分辨率latent或DC-AE类高压缩VAE做对照，检验'压缩率-边界误差'关系的普适性，并可能进一步压低iBims那样8.5°的高误差域。⑦9B模型推理成本高——可探索蒸馏到1B级骨干，验证GRM范式对更小模型的增益是否保持。

未来方向

作者明确提出的方向：材质感知的渲染约束（超越Lambertian、覆盖镜面与折射成像）；构建更大规模、精心标注的法线训练集以突破122K合成数据的上限；以及设计更高分辨率的潜在空间，从源头缓解8×压缩带来的几何监督损失。基于本文成果可自然延伸的研究：把'VAE退化测量+GRM后解码修正'范式移植到深度、边缘、材质等其他密集预测任务，检验边界局部化误差是否为VAE管线的普遍模式；与像素空间扩散（Pixel-Perfect Depth）和高压缩VAE（DC-AE）做系统性正交对比，绘制'压缩率-边界误差-算力'三者的权衡图谱；让GRM在端到端训练中用梯度投影或stop-gradient选择性抑制泄漏，弥合联合训练（16.0°）与解耦训练（14.7°）的差距；结合视频扩散先验引入时序一致的法线估计（如NormalCrafter路线）；在机器人抓取等下游任务上量化边界法线精度提升（ClearGrasp −4.2°）对操作成功率的实际收益。

复现评估

复现条件较好但门槛不低。开源方面：论文承诺代码将在项目页（longxiang-ai.github.io/TransNormal-2）发布；骨干FLUX.2[klein]为公开模型；训练数据全部公开——ClearGrasp 45,454样本、TN-Syn 3,555训练样本、Hypersim 39,648样本（576×768）、Virtual KITTI 33,580样本（352×1216）；七个评测基准（NYUv2、ScanNet、iBims-1、Sintel、ClearGrasp、TN-Syn、ClearPose）均为标准数据集。算力方面：需8张A100 80GB、总batch 32、Phase 1约35K步，另加Phase 2的GRM两子阶段训练；可训练参数约700M（LoRA r=256）+0.4M GRM，推理为单次前向（另有2×翻转TTA选项）。细节方面：损失系数、LCM/GRM结构、子阶段schedule与推理设置都在补充材料。难点在于两阶段+两子阶段协议、分阶段数据调度与NCC光照估计的实现环节较多，任何一环偏差都会影响精度；但指标基于公开benchmark、可逐项核对，属于中高难度、有单机多卡条件的实验室可尝试的复现工作。

论文图表

Fig. 2: VAE reconstruction degradation

(a) 四个基准上GT法线经VAE编码-解码往返的平均角误差表：ClearGrasp全局1.29°/边缘3.64°/比率2.82×，NYUv2 1.81°/2.27°/1.26×，ScanNet 2.45°/3.29°/1.34×，iBims 8.50°/14.61°/1.72×；(b) ClearGrasp样本的VAE重建图与全帧角误差图（亮=高误差），可见误差集中在几何边界。

这是全文动机的量化基石：证明误差不是模型预测问题而是VAE压缩固有的、边界局部化的系统性偏差，直接催生了'训练时像素空间监督+推理时GRM修正'的双侧设计。

Fig. 7: Qualitative ablation on in-the-wild objects

野外物体上的定性消融五联图：(a)输入，(b)仅MSE基线，(c)加小波+vMF后局部几何更连贯，(d)再加逆渲染自洽后结构进一步提升，(e)完整模型+GRM后残余边界伪影减少。面板(b)–(e)对应Table 4的行(a)、(b)、(c)、(f)。

把Table 4的数字消融可视化，逐组件展示每种损失和GRM各贡献了什么，帮助读者建立'哪一步修哪类误差'的直觉。

Table 1: Quantitative comparison on general scene normal estimation

NYUv2、ScanNet、iBims、Sintel四个通用基准上的定量对比，指标为MAE（Mean↓）与11.25°内像素比例（↑），共14个方法、含训练数据量与平均排名。TransNormal-2用122K样本取得四基准最佳或并列最佳：14.7/62.5、12.7/69.2、14.7/70.6、29.2/27.5，平均排名1.4，超过用8.9M样本（73倍数据）的MoGe-2（排名2.3）。

核心主表之一：支撑'用1.4%标注匹配或超越MoGe-2全部八项指标'这一 headline 结论。
