Lucida：解析、生成与放置实现可组合的真实-仿真场景建模 Lucida: Parse, Generate, and Place for Composable Real-to-Sim Scene Modeling
保持解析-生成-放置顺序，把精度留给VLM闭环gizmo交互，实拍还原为可编辑仿真场景
前置知识
对象级场景图与证据束（Evidence Bundle）
场景图 $G=(V,E)$ 用节点表示物体实例、边表示支撑/包含/相邻等空间关系。Lucida 的核心数据结构是每个节点携带的证据束 $E_o=\{V_o, M_o, P_o, b_o, c_o\}$：$V_o$ 是该物体在多个视角下的观测图像，$M_o$ 是对应的掩码或框，$P_o$ 是部分点云，$b_o$ 是代表性 3D 框，$c_o$ 是类别名或指代描述。它把'这个物体在所有帧里长什么样、大概在哪'打包成一个可供后续模块消费的上下文。
解析阶段的输出就是场景图+证据束，生成阶段以它为条件合成完整资产，放置阶段从中取初始位姿与指代线索。不理解证据束就无法理解'每步只消耗可靠输入'这一设计原则如何落地。
Amodal 补全与图像转 3D（Image-to-3D）
Amodal 补全指推断物体被遮挡部分的完整形状与外观，输出一张'没有遮挡物'的理想图像。现代统一多模态模型使得通过图像编辑指令完成这件事变得可行：给定几个带标注的参考视角（Set-of-Mark 提示），编辑模型合成完整、孤立的对象图像。随后 image-to-3D 模型把这张单张完整图像升维成可用的 3D 资产网格。
Lucida 的 generate 阶段完全建立在这条'多视角证据→无遮挡图像→3D 资产'的路线上，是理解为什么生成不再需要干净分割点云的关键。
9-DoF 位姿与 ADD-S / 3D IoU 指标
9-DoF 位姿状态为 $x_t=(p_t, R_t, s_t)$：三维中心 $p_t$、旋转 $R_t\in SO(3)$、各向异性缩放 $s_t\in\mathbb{R}^3_+$。ADD-S 指标计算预测与真值有向表面之间的双向最近邻平均距离（本文记为 ADD-SB，单位米），ADD-SB@0.05 表示距离小于物体直径 5% 的样本百分比，是严格的对齐成功率；3D IoU 衡量预测与真值有向包围盒的重叠度，主要反映平移与尺度精度。
放置阶段的全部输出与论文的主实验表（Table 2/3/7）都用这些指标，不懂定义就无法读懂 92.0% 对 79.2% 这类数字的分量。
VLM 智能体与多轮 GUI 交互范式
视觉语言模型（VLM）把渲染图像当作输入、把文本当作输出，可以作为智能体在图形界面中操作：每轮读取当前界面截图（这里是把场景点云、物体资产叠加、gizmo 坐标轴渲染成图），发出一个可执行的动作（XML 标签包裹 JSON 载荷），环境执行后重新渲染给下一轮，形成多轮对话式闭环。动作序列构成一条 rollout，模型自己决定何时停止。
GizmoAct 把 9-DoF 位姿精化重新表述为这种 GUI 交互，这是本文最核心的形式化创新，全文的方法与训练都围绕它展开。
SFT、错误注入与 GRPO 强化学习
SFT（监督微调）让预训练 VLM 模仿专家轨迹。但纯模仿学不会'从自己的错误中恢复'，因此采用 DART 式错误注入：向专家轨迹中植入损坏动作（欠修正、过冲、错轴），只对错误之后的恢复动作计算损失（掩码 $w_t$ 屏蔽注入 token）。GRPO 是组相对策略优化：同一 prompt 采样多条轨迹，以组内奖励排名计算优势；本文结合 DAPO 的动态采样（$K=8$ 条、剔除全同层组）、token 级非对称裁剪、去除组标准差归一与 KL 惩罚，并加截断重要性采样（TIS）。
GizmoAct 的策略质量（尤其 RL 带来的旋转误差 45.19°→20.98°）直接由这套训练流程决定，是读懂消融实验的前提。
共视性（Covisibility）与关键帧选择
共视性 $c_{i\to j}=|C_{i\to j}|/|P_i|$ 度量帧 $i$ 中有多少三维点投影到帧 $j$ 后深度一致（容差 $\delta$），反映两帧的几何冗余。Lucida 用它与时间衰减项构造相似度 $s(i,j)$，按时间序遍历序列，只有与所有已选关键帧相似度都低于阈值的帧才被保留，从而以稀疏关键帧覆盖长序列。
解析阶段的第一步，消融（Table 5）显示换成均匀采样会使检测 mAP 从 0.597 掉到 0.516，是理解'几何感知'价值的最直接证据。
研究动机
可组合场景建模要把真实室内场景恢复成完整、可编辑的对象资产加上它们的空间排列，这是机器人仿真、具身智能、AR/VR 与内容创作直接消费的形式。现有路线各有硬伤：NeRF 与 3DGS 这类可微渲染重建能忠实复现房间，但输出是一个不可拆分的整体；对象级扩展（高斯分组、掩码监督等）仍绑定于观测到的几何，被遮挡的表面永远无法恢复；Real-to-Sim 系统及其依赖的 CAD 检索对齐方法虽能返回仿真就绪的场景，却用库内资产填充房间，保真度被封顶在数据库覆盖率上；交互式场景合成生成的房间合理却不锚定于任何真实采集。把任务拆成'解析-生成-放置'三步后，每一步又各自预设了杂乱采集无法满足的输入：解析被要求输出精确实例几何（干净掩码、纯净点云、度量 3D 布局），而遮挡让物体边界含混、重复家具让跨视角关联与去重不可靠；生成假设有无遮挡的居中视角或干净分割的点云；放置通常被表述为 6/9-DoF 位姿估计，假设资产与观测几何一致，而生成资产必有偏差、深度有噪声。端到端联合预测形状与位姿则两者互相拖累。由于三步固定顺序执行，任何一步的需求未满足都会污染其后所有步骤。
本文的目标是本文的目标是构建一个从有位姿的 RGB(-D) 观测到可编辑、对象级场景副本的完整系统：每个真实物体实例变成一个完整的 3D 资产（包括从未被直接观测到的表面），由 9-DoF 位姿（位置、朝向、各向异性缩放）安放回场景，并以场景图组织支撑、包含、相邻等空间关系，使产物可直接用于机器人仿真。与以往工作不同，作者明确要求每一步只消耗真实采集'可靠提供'的信息——多视角 RGB 证据、粗糙 3D 初始估计、指代文本——而把精度留给流水线末端的闭环步骤去达成。量化目标是在三个层面同时超越强基线：场景级 3D 检测对比 Boxer/WildDet3D，物体位姿估计对比 Any6D/SAM 3D/RecGen，系统级场景重建对比 SceneGen/SAM 3D，评测覆盖自建 R2S 基准、CA-1M 与 ADT 三个数据集。
与已有工作不同的是，本文的独特切入是'保持顺序、重新分配需求'，灵感来自人类建模师的工作方式：看素材记录有什么、为每个物体建或取模型、把模型放进场景后对照观测微调——切换视角、修正残差，直到两者吻合。精度是这个过程的终点，而不是对起点的苛刻要求。具体体现为两个关键转译：其一，解析不再要求精确的实例重建作为输出，只负责发现实例、汇总多视角证据、给出代表性 3D 框供后续初始化与 grounding；其二，把放置从'回归一个绝对位姿'重新表述为'多轮 GUI 交互'——像在 3D 编辑器里选中物体，通过 gizmo 发出一系列增量编辑，VLM 策略在闭环中自己判断何时对齐，从而移除了 Render-and-compare 方法'渲染必须能逼近观测'且'需要外部收敛判据'两个前提。系统命名 Lucida 源自明箱（camera lucida）——把真实场景叠加到画布上的绘图辅助，恰好呼应其叠加与对齐的本质。
核心方法

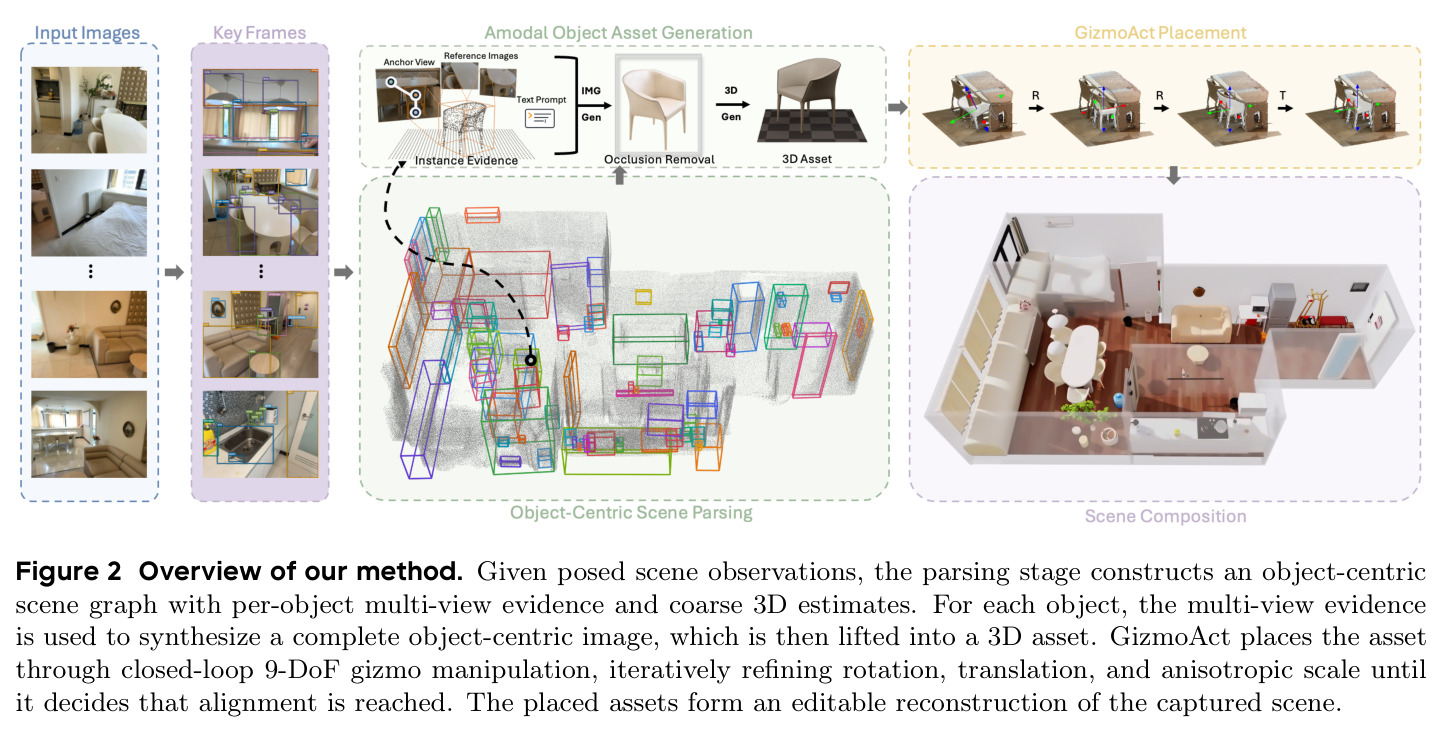

直觉上，与其要求每个模块一开始就精确，不如让前面的模块'宽进'（只吃真实采集可靠提供的证据），把精度交给最后一个闭环模块收敛。技术路线是 parse–generate–place 三段。解析阶段（Sec 2.1）输入有位姿 RGB-D 观测 $I=\{(I_i,D_i,K_i,T_i)\}_{i=1}^N$，先做几何感知关键帧选择，在关键帧上用 VLM 发现实例、3D 检测器出框并跨帧分组，随后进行对象级全序列证据整合（把代表性 3D 框投影到所有帧作为提示做逐帧估计，必要时用视频分割传播到邻近帧并做多视角验证），再经关系感知的场景细化修正错误合并/拆分、补全缺失支撑物，输出场景图 $G=(V,E)$，每个节点携带证据束 $E_o=\{V_o,M_o,P_o,b_o,c_o\}$。生成阶段（Sec 2.2）从 $E_o$ 中挑选可见度高、几何一致且视角多样的互补视图，用 Set-of-Mark 提示让 VLM 组织锚定图与参考图并产出编辑指令，图像编辑模型合成无遮挡的完整对象图像，再由 image-to-3D 模型升成资产 $A_o$。放置阶段由 GizmoAct（Sec 2.3）接管：把资产与 3D 框、gizmo 坐标轴渲染叠加在场景点云上，VLM 每轮发出一个增量旋转/平移/缩放指令，闭环迭代直到自行预测 stop；可选后处理再统一约束支撑、碰撞与接触一致性（Sec 2.4），刻意与智能体解耦。

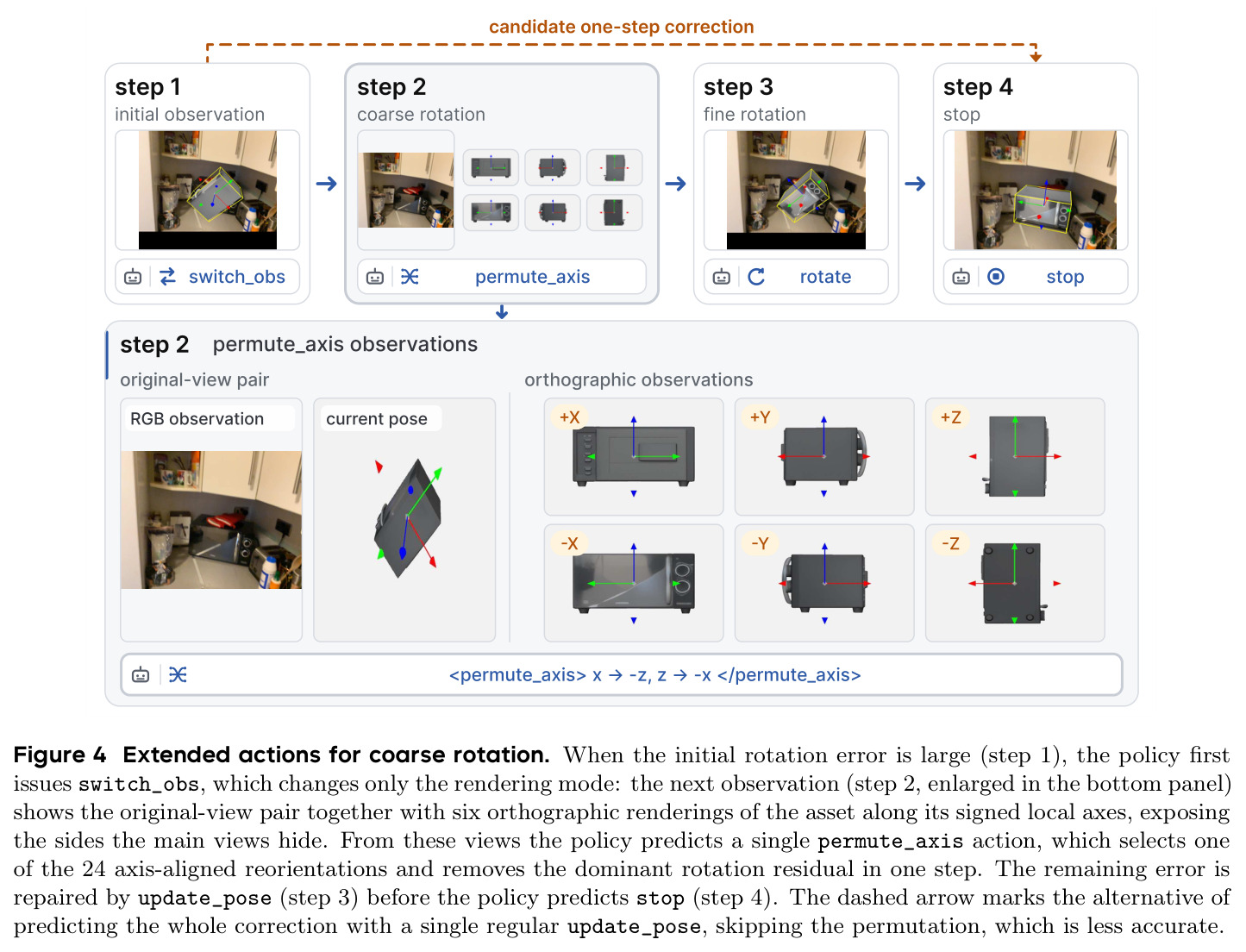

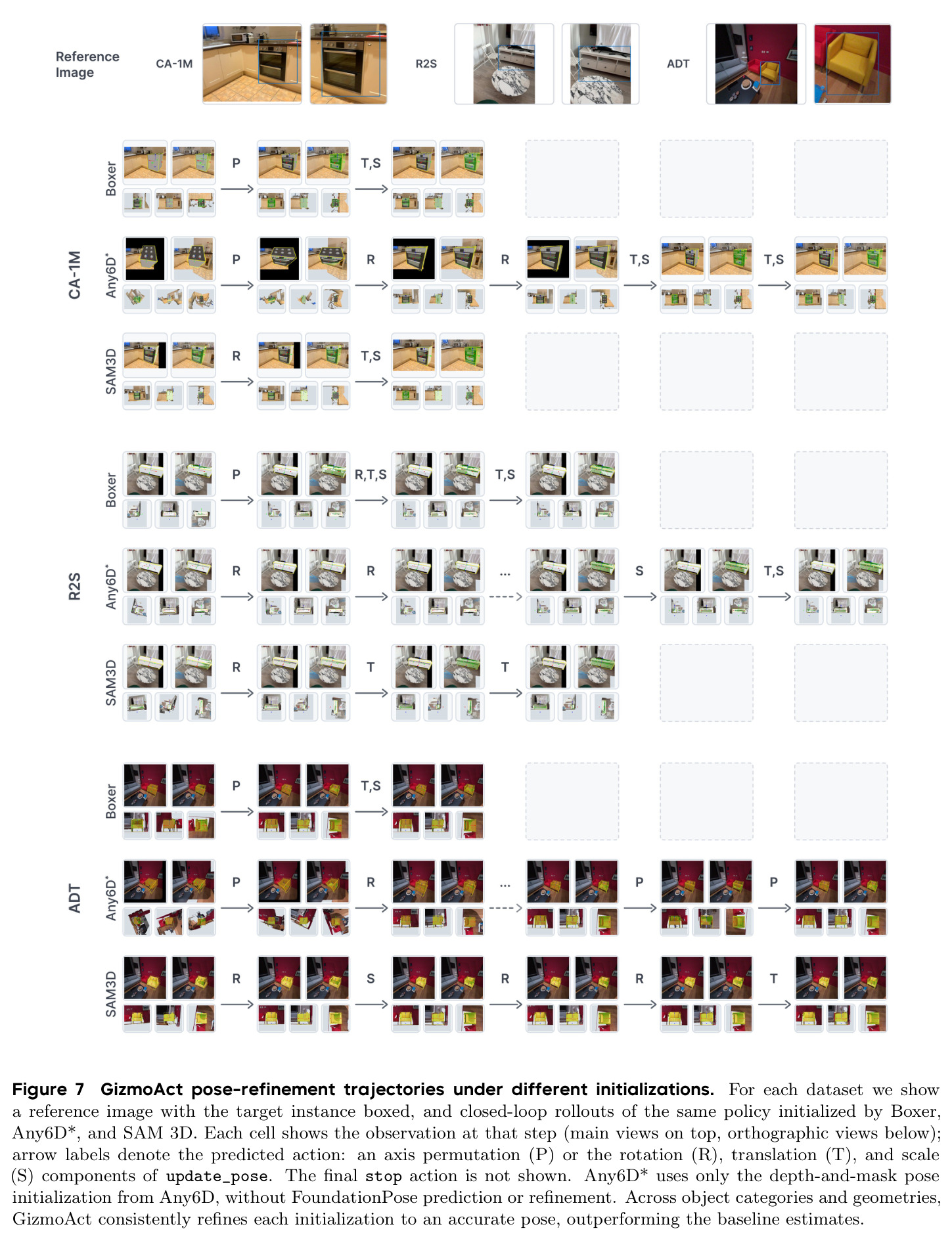

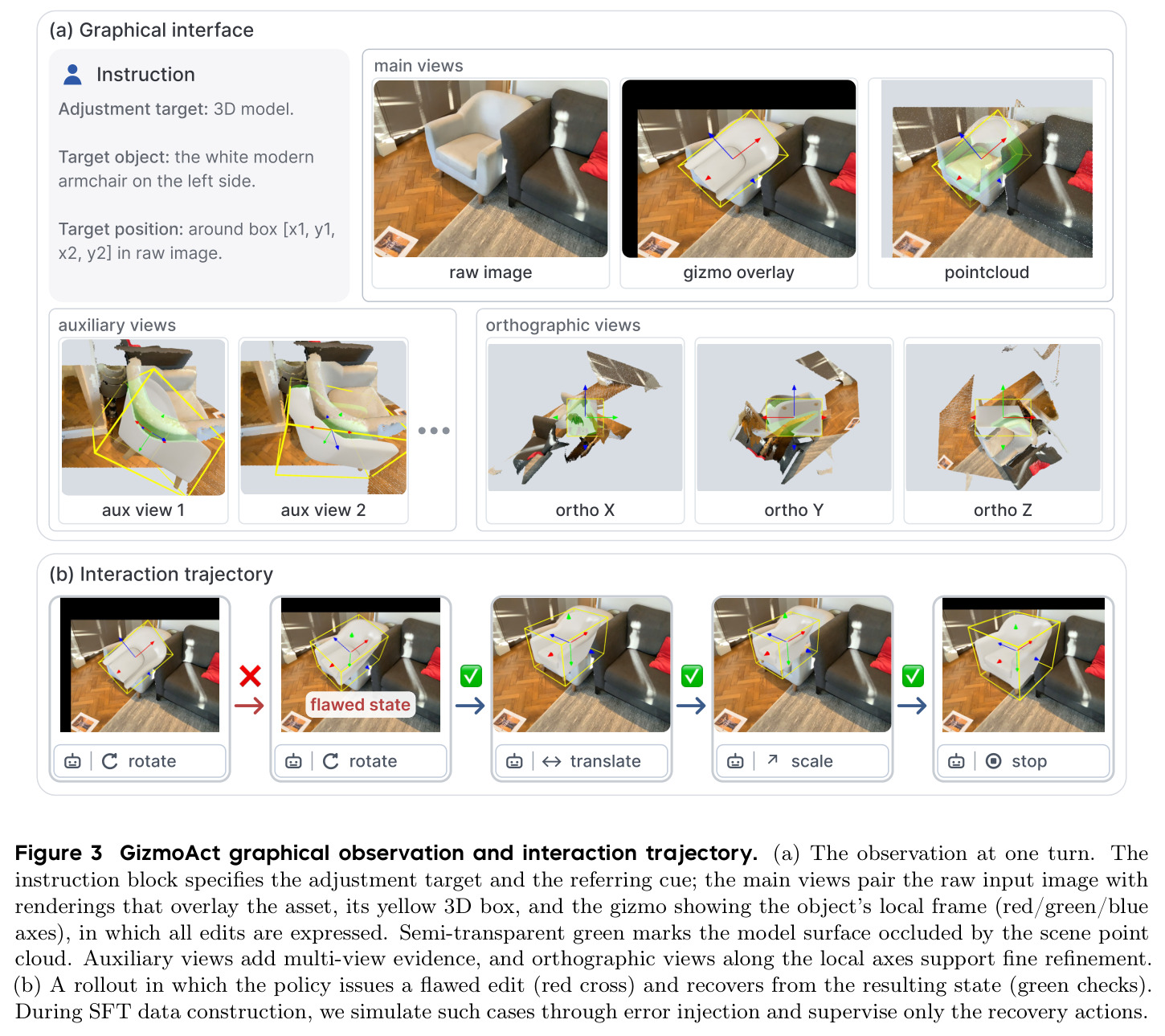

核心创新有三层。第一是'需求重分配'原则：不改变三步顺序，而是重新定义每步的输入输出契约——解析只产出证据而非精确重建，生成以证据为条件而非干净裁剪，放置接受失配资产和粗糙初值并在闭环末端收敛，因此遮挡、杂乱、资产失配都不再是先决条件。第二是 GizmoAct 的交互表述：状态 $x_t=(p_t,R_t,s_t)$，每轮把当前状态渲染成图形观测（原始图与资产/3D框/gizmo 叠加、辅助多视角、沿局部轴的正交视角、被点云遮挡区域的半透明绿色标记），VLM 读图后发出一个 XML 标签动作。两个设计消除经典难点：所有编辑都表达在 gizmo 定义的物体局部坐标系中，策略永不回归绝对位姿；平移与尺度以当前物体尺寸为单位（$\delta p\odot s_t$），永不估计公制尺度。针对大初始旋转误差，增加 switch_obs 沿 6 个带符号轴重渲染加 permute_axis 一步完成 24 种轴对齐重定向，规避欧拉角万向锁。第三是与 Render-and-compare 的本质区别：更新不是从'渲染 vs 观测'差值回归出来的，而是 VLM 在 GUI 上的操作决策，何时停止由策略自己从渲染判断，不需要固定迭代数或外部收敛准则。
方法步骤详情
第一步关键帧选择：计算方向共视性 $c_{i\to j}=|C_{i\to j}|/|P_i|$，相似度 $s(i,j)=\frac{2c_{i\to j}c_{j\to i}}{\max(c_{i\to j}+c_{j\to i},\epsilon)}\left(\lambda+(1-\lambda)\exp(-|i-j|/\tau)\right)$，按时间序保留与已选关键帧相似度均低于阈值的帧。第二步实例发现：VLM 在关键帧识别实例、3D 检测器出框，按语义与几何一致性跨帧分组。第三步全序列证据整合：选出代表性 3D 框（不一致时用视频分割传播重选），投影到全部输入帧作提示做逐帧 3D 框估计，验证后保留为全序列证据。第四步关系感知细化：跨物体比较修正合并/拆分错误，推断支撑关系并补拍缺失支撑物。第五步资产生成：选少量互补视角，Set-of-Mark 标注目标，VLM 产出编辑指令，图像编辑模型合成完整孤立图像，image-to-3D 升为资产 $A_o$。第六步 GizmoAct 放置：$o_t=\mathcal{R}(A_o,x_t,E_o,v_t)$，$a_t\sim\pi_\theta(\cdot|o_{\le t},a_{<t})$，update_pose 满足 $R_{t+1}=R_tR_{\mathrm{ZXY}}(\delta r)$、$s_{t+1}=s_t\odot(1+\delta s)$、$p_{t+1}=p_t+R_{t+1}(\delta p\odot s_t)$（旋转先行，使 $\delta p$ 作用于下一个 gizmo 帧），策略认为对齐即发 stop；大旋转误差时先 switch_obs 重渲染、再 permute_axis 一步完成 24 种轴对齐重定向。第七步训练：在三个数据源（3D-FRONT+Mesa-Task、FoundationPose 重纹理、CA-1M train split）上用特权专家构造轨迹，注入损坏动作并只监督恢复动作做 SFT；再用 GRPO 在线强化，奖励 $r(\xi)=\frac{S}{8}\left(4+2\mathbb{1}[\ell_g{=}3]+2\mathbb{1}[\ell_R{=}3]+\mathbb{1}[a_T{=}\mathrm{stop}]\right)$，$S=\mathbb{1}[\ell_g\ge2]\mathbb{1}[\ell_R\ge2]$，由广义 3D IoU（界 0.75/0.85/0.925）与测地旋转误差（30°/10°/5°）量化四级；每 prompt 采 $K=8$ 条并剔除全同层组，采用 DAPO 式 token 级裁剪、去组标准差归一、TIS、无 KL 惩罚。
技术新颖性

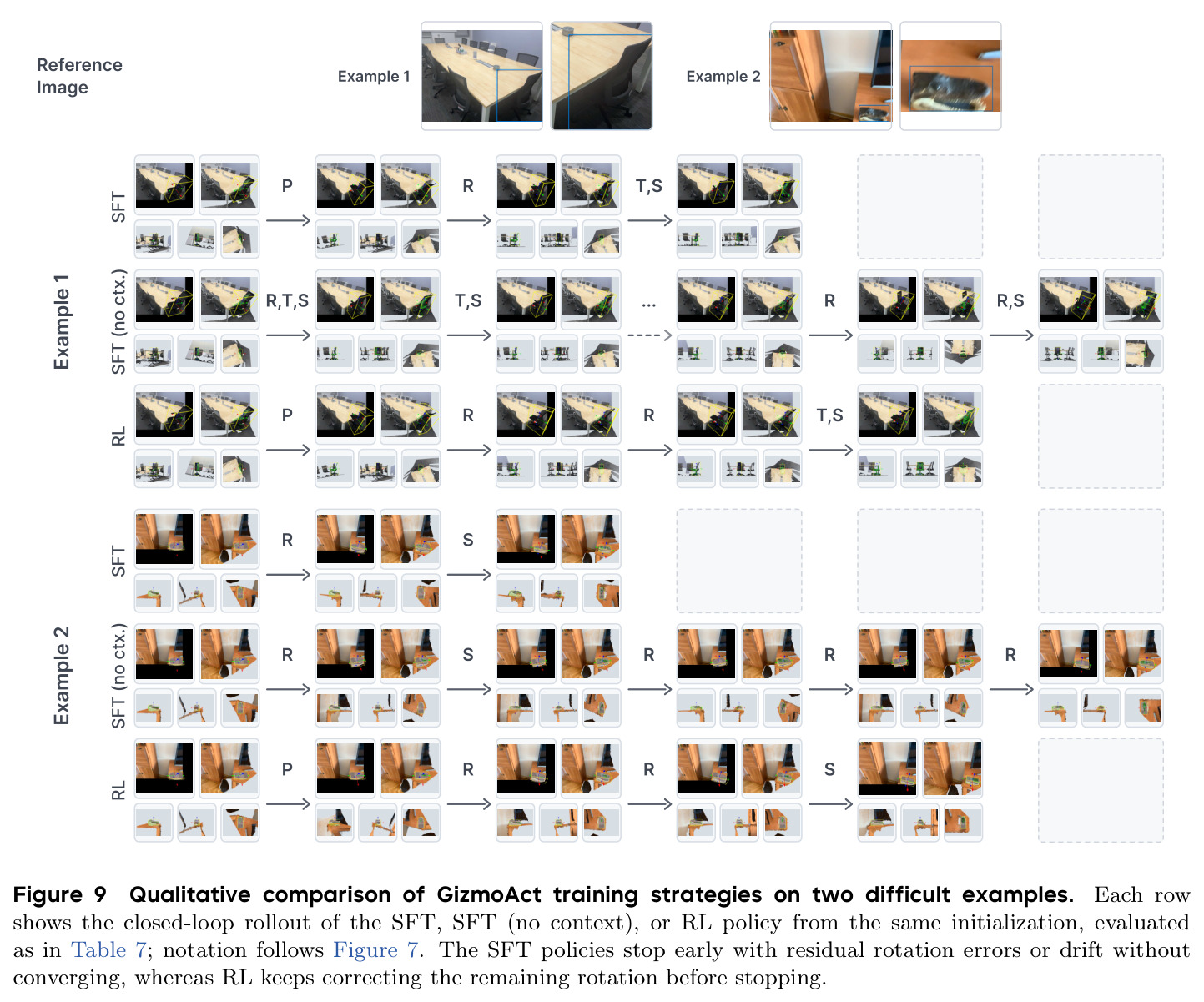

与 MegaPose/FoundationPose 等 Render-and-compare 精化相比，GizmoAct 不假设渲染能逼近观测（生成资产的几何可以与实物失配），不需要外部收敛判据，且同时估计含各向异性尺度的 9-DoF 状态——传统方法极少超出 SE(3)。与 PlaceIt3D、FirePlace、VULCAN 等 VLM 场景布置智能体相比，目标从'语言约束下的摆放合理性'转为'对观测点云的公制精确对齐'，且 GUI 抽象可迁移：同一回路可操纵 3D 框（检测/布局）或 gizmo 帧（朝向估计），还能消费多视角与虚拟正交渲染来消除单视角的尺度-深度歧义。与小型 RL 策略的离散位姿精化相比，预训练 VLM 带来跨类别、跨失配程度的泛化，单一策略即可适配 Boxer/Any6D*/SAM 3D 三种误差分布迥异的初始化而无需重训练（Table 3）。训练侧的'错误注入+仅监督恢复动作'与'量化奖励+动态采样'分别针对示范学习不会纠错、连续奖励引入优势噪声两个已知痛点，使 RL 增益集中在困难样本上：110 个非对称物体的硬子集上旋转误差从 45.19° 降到 20.98°，ADD-SB@0.01 从 6.4% 提到 11.8%，而无上下文的单步 SFT 变体在 @0.01 上只有 0.9%，证明闭环历史与 RL 缺一不可。
实验结果

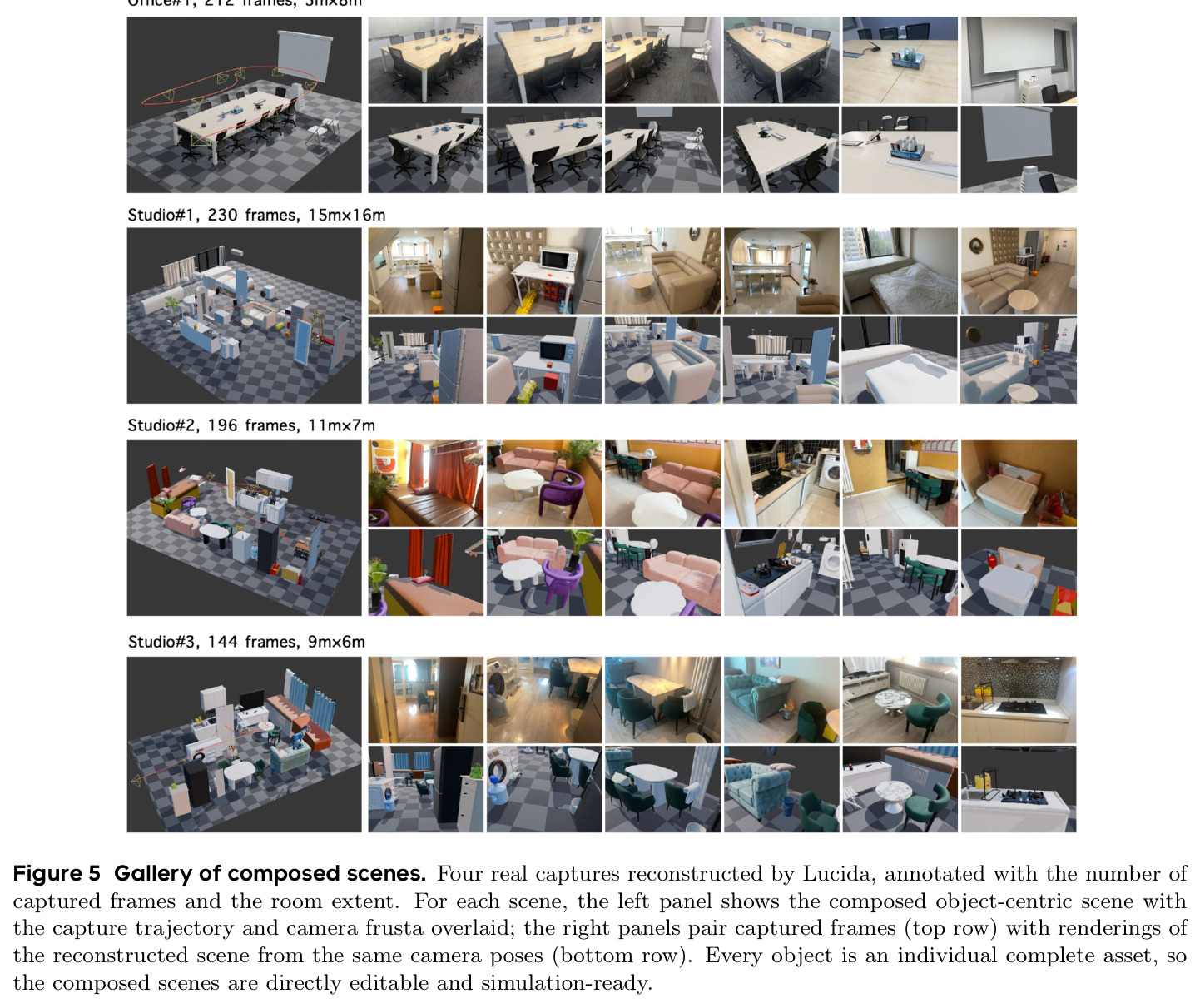

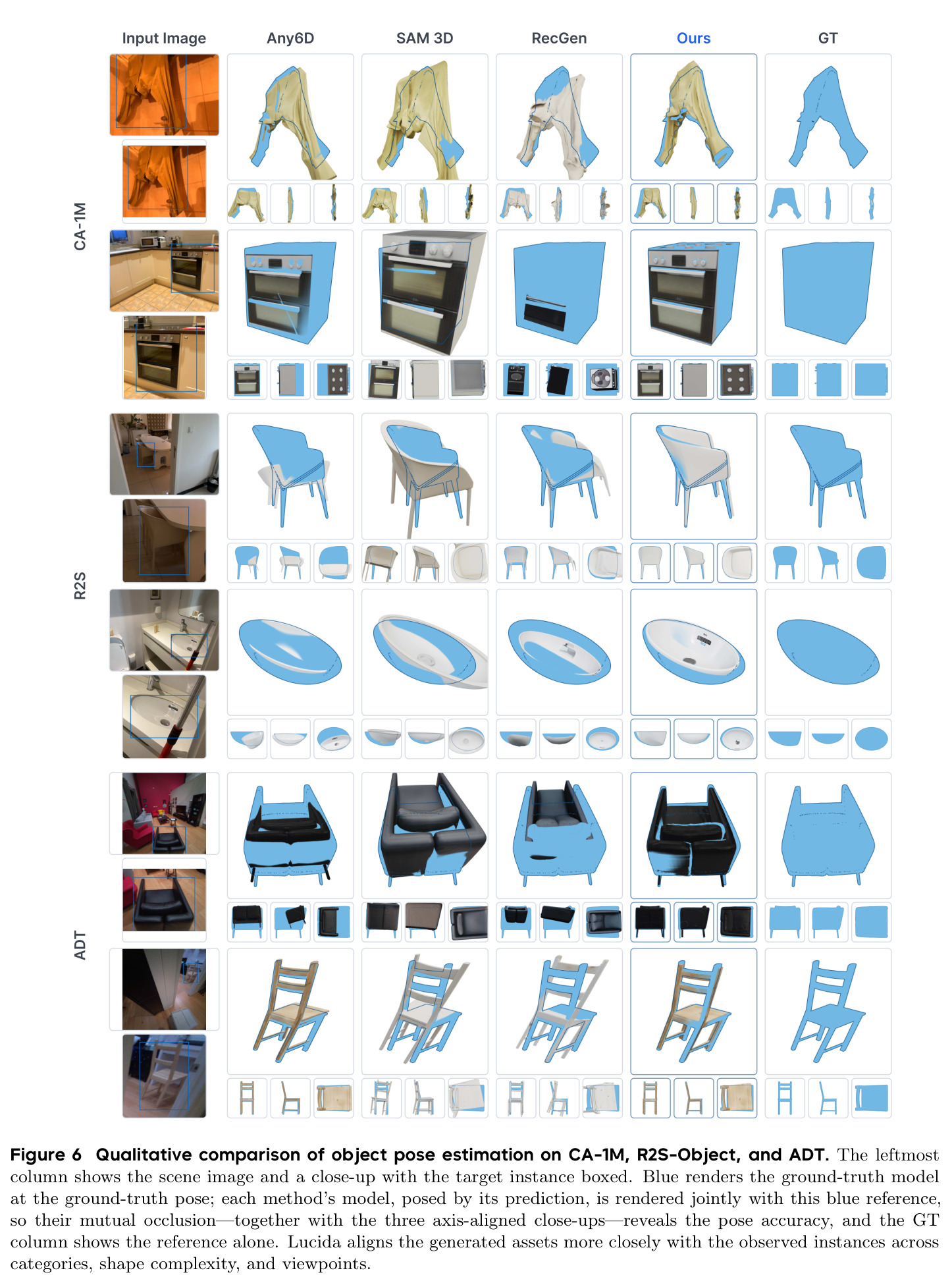

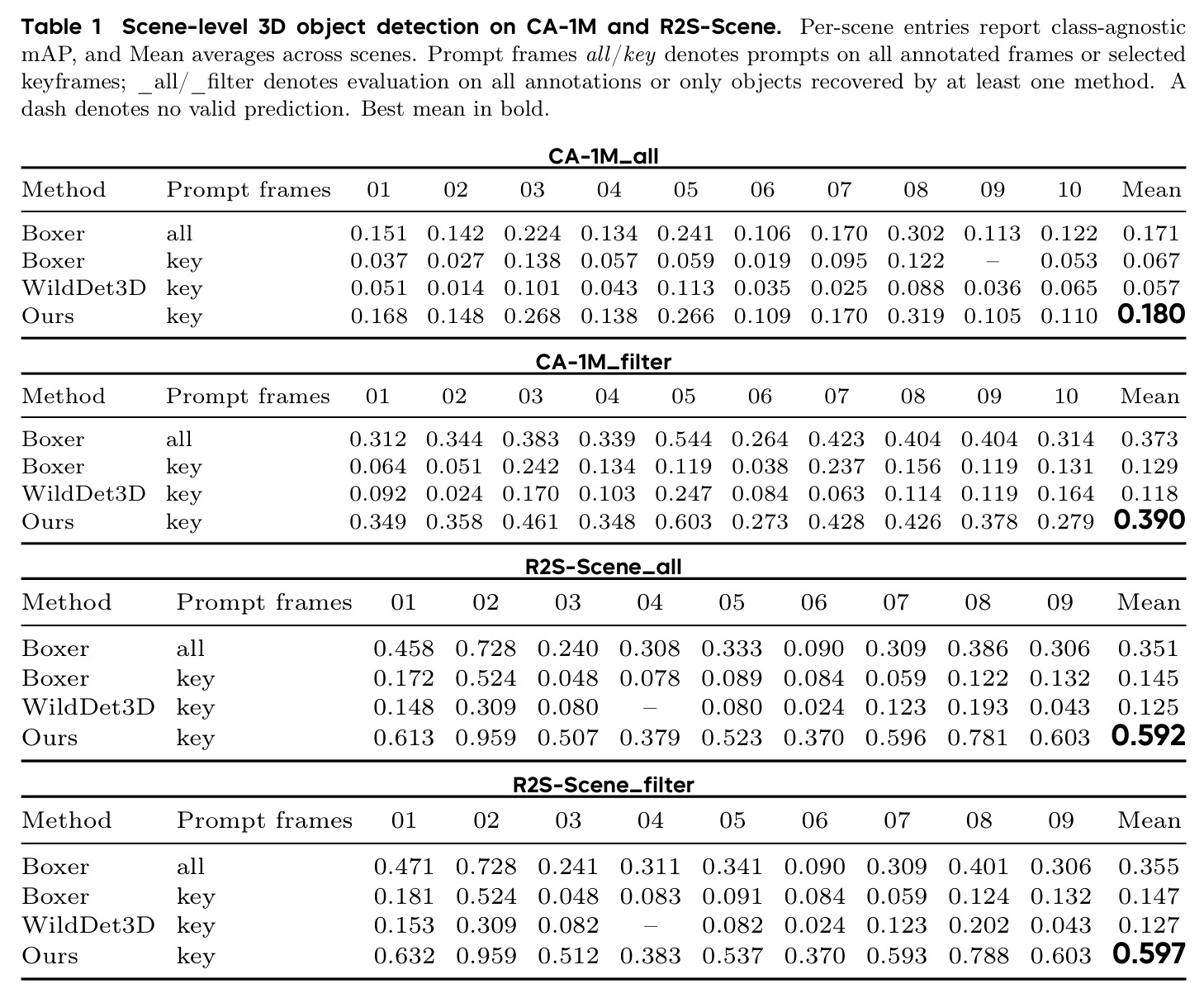

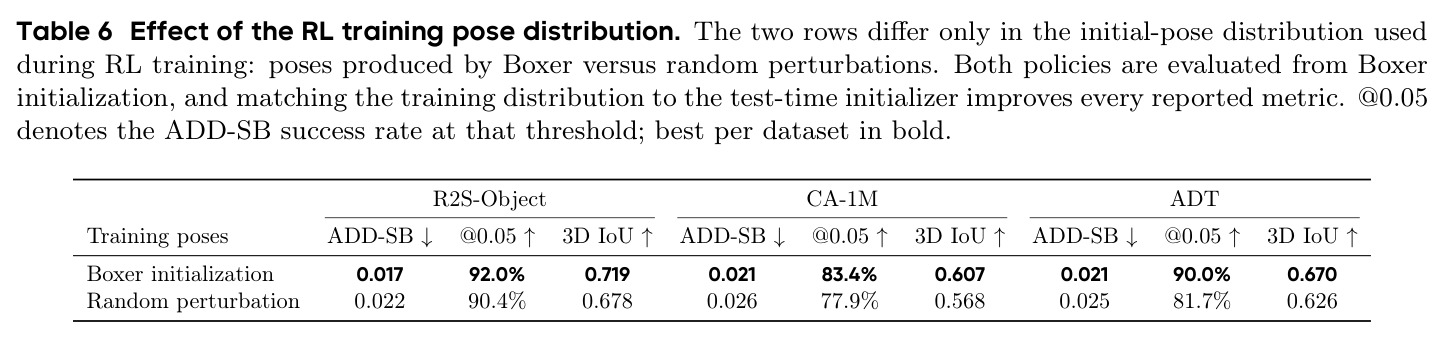

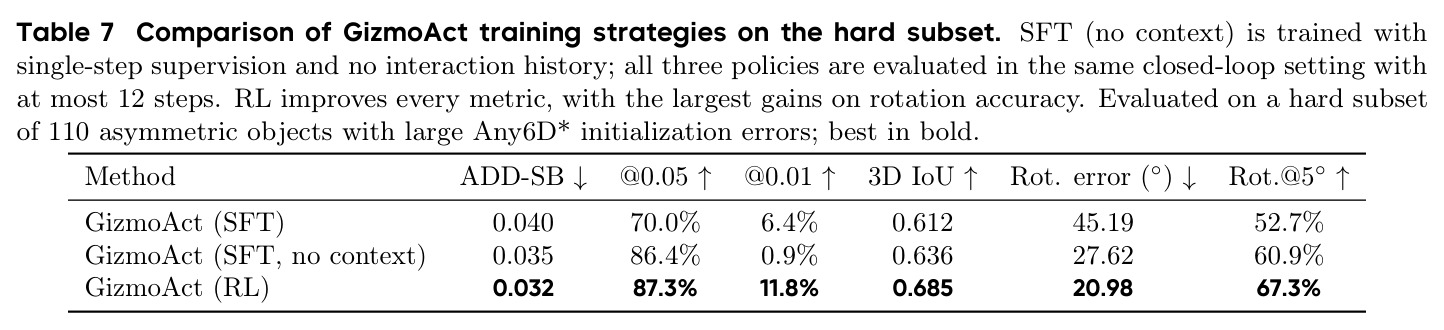

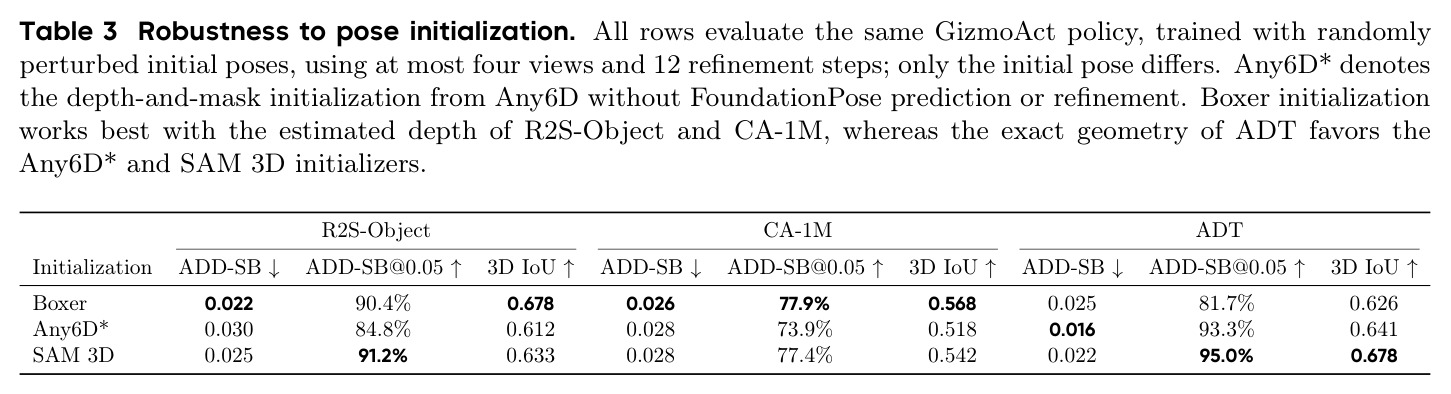

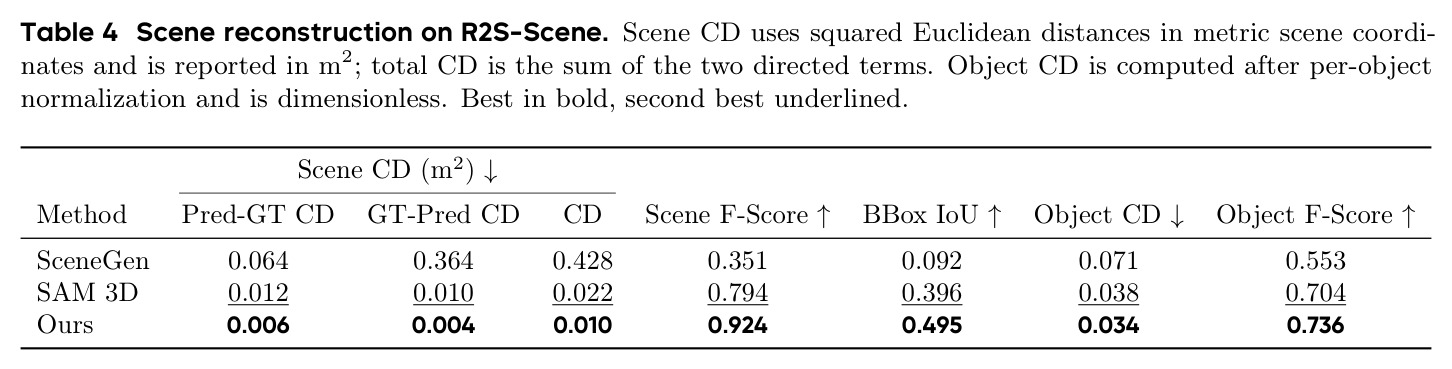

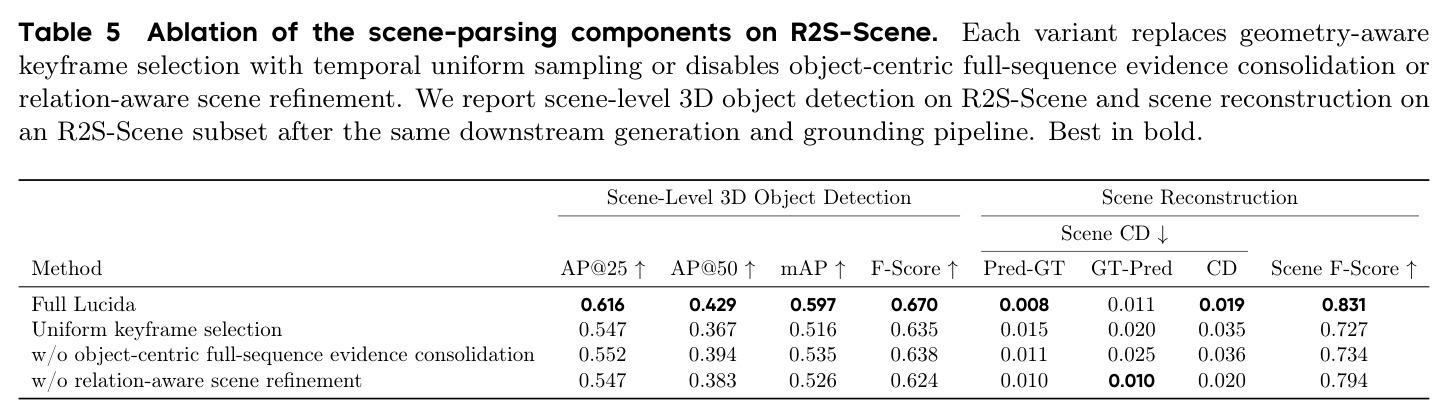

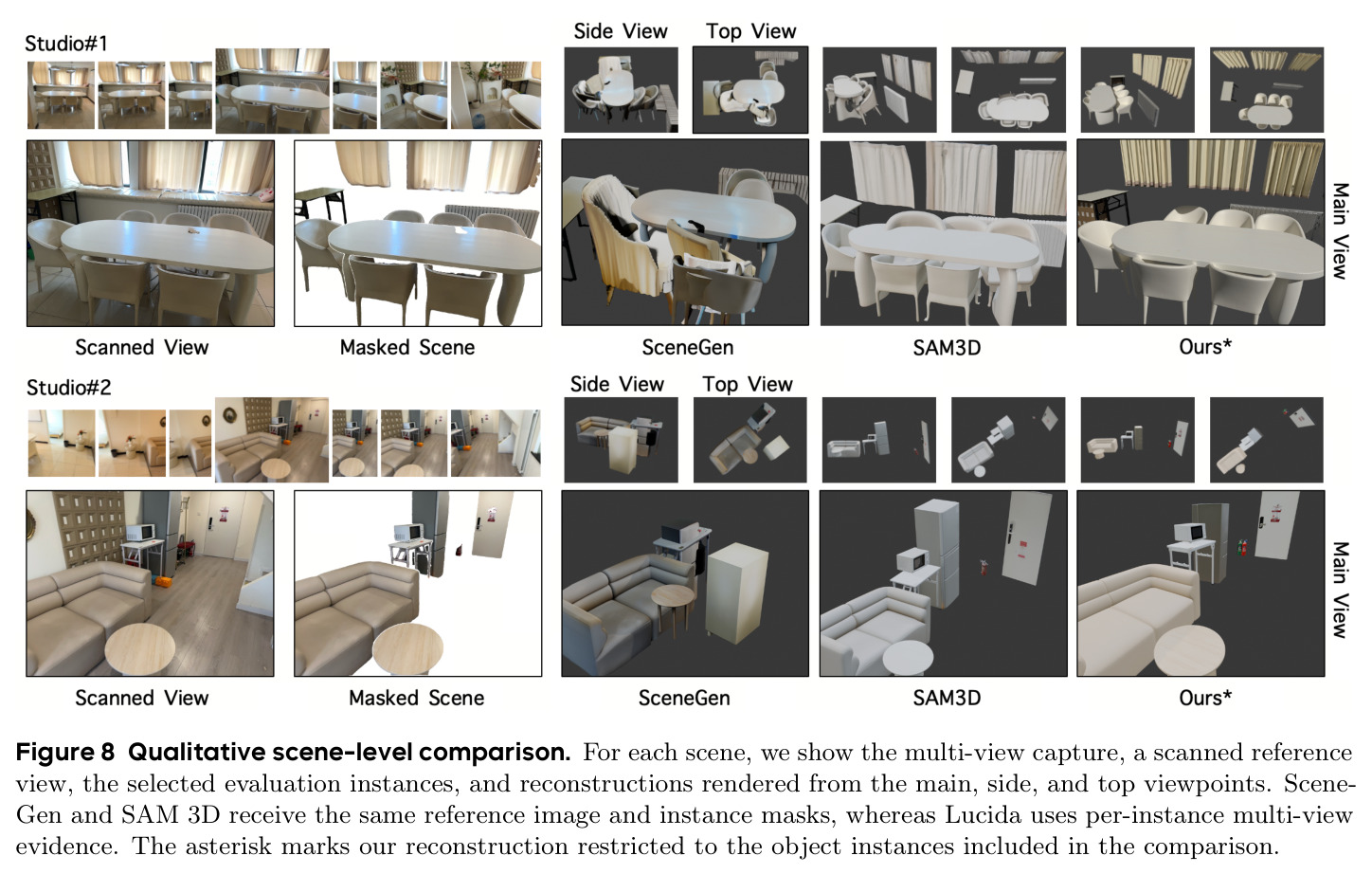

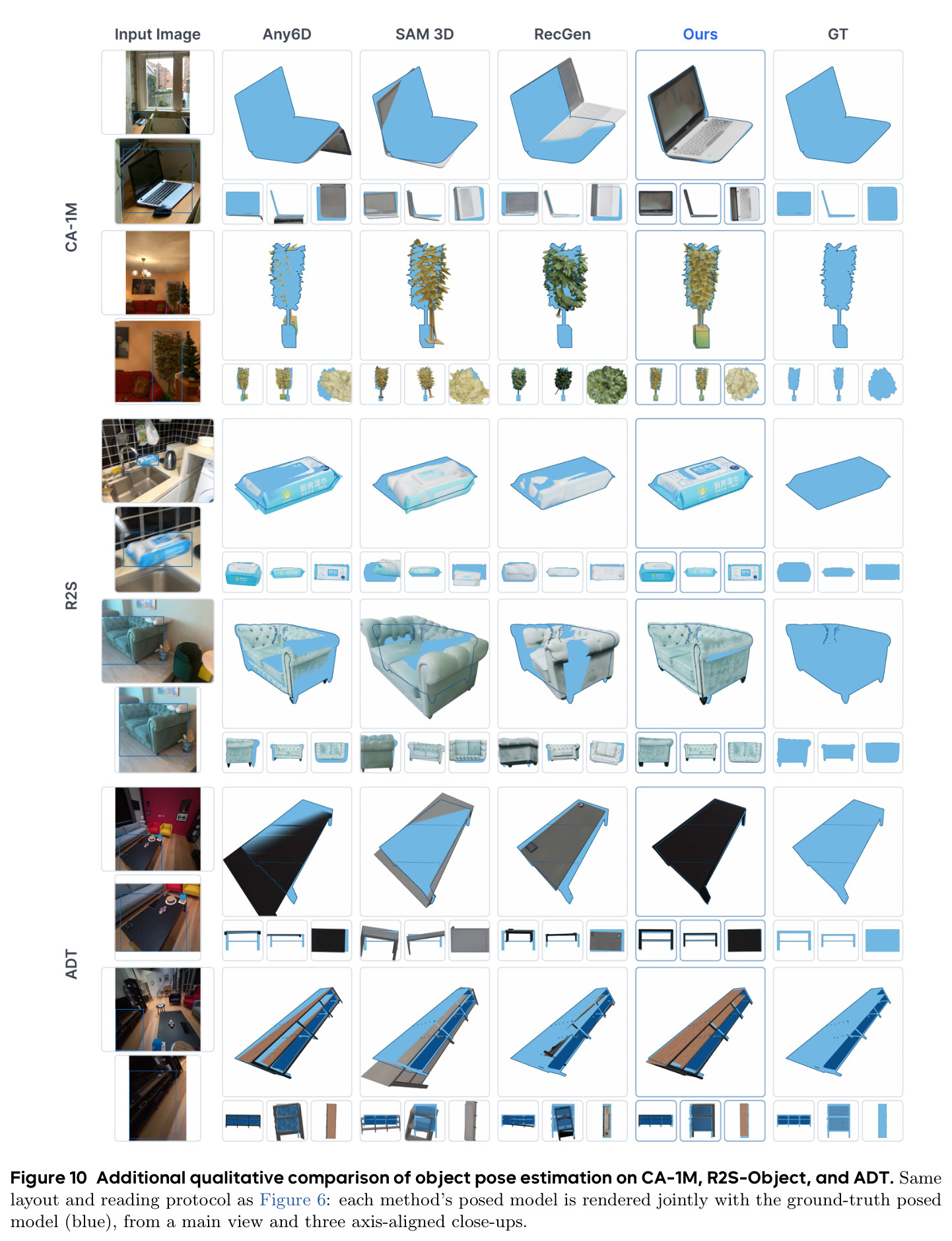

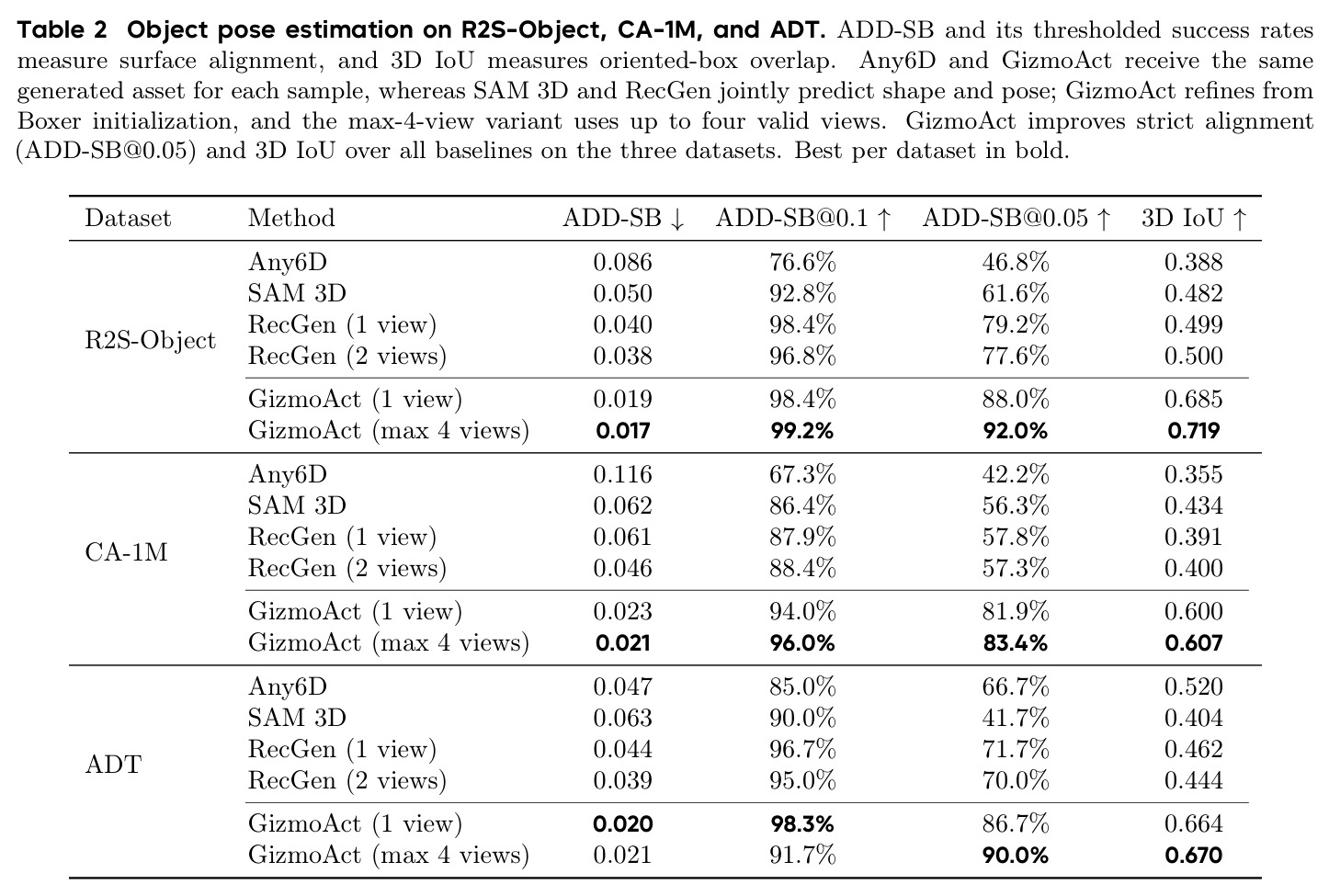

论文在三个层面评估。场景级 3D 检测（Table 1）：R2S-Scene 的 all 协议下 mAP 从 Boxer 的 0.351 提高到 0.592（约 +69%），filter 协议 0.355→0.597；CA-1M 上 0.171→0.180、0.373→0.390，四个协议全部第一——且本方法只用关键帧提示，Boxer 拿到全部帧提示仍落败。物体位姿估计（Table 2）：R2S-Object 上 GizmoAct(max-4-view) 把 ADD-SB 从最强基线 RecGen 的 0.038 降到 0.017，@0.05 从 79.2% 提到 92.0%，3D IoU 从 0.500 提到 0.719；CA-1M 上 ADD-SB 0.046→0.021，@0.05 从 57.8%→83.4%，IoU 0.434→0.607；ADT 上 max-4-view 版 @0.05 达 90.0%、IoU 0.670。Table 3 显示同一策略无需重训练即可精化 Boxer/Any6D*/SAM 3D 三种初始化（R2S-Object @0.05 分别 90.4%/84.8%/91.2%）。系统级场景重建（Table 4）：scene F-Score 0.924 对 SAM 3D 的 0.794 与 SceneGen 的 0.351；场景 Chamfer 0.010 m² 对 0.022 且两个方向都更低；BBox IoU 0.495 对 0.396；物体级 F-Score 0.736 对 0.704。消融（Table 5）：均匀关键帧采样使 mAP 0.597→0.516；去全序列证据整合 mAP 0.535、GT-to-pred CD 0.011→0.025（漏检增多）；去关系细化 mAP 0.526。Table 6：RL 训练分布对齐 Boxer 初始化后三个数据集 @0.05 再涨 1.6/5.5/8.3 个百分点。Table 7 硬子集（110 个非对称物体、大误差初始化）：RL 把旋转误差从 SFT 的 45.19° 降到 20.98°，Rot.@5° 52.7%→67.3%，ADD-SB@0.01 从 6.4%→11.8%。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 场景级 3D 目标检测（R2S-Scene，all 协议） | 类无关 mAP（IoU 0.05–0.50） | 0.592 | Boxer 0.351（WildDet3D 0.125） | +69%，四个评测协议全部第一 |
| 物体位姿估计（R2S-Object，max-4-view） | ADD-SB@0.05 / 3D IoU | 92.0% / 0.719（ADD-SB 0.017） | RecGen(1 view) 79.2% / 0.500（ADD-SB 0.038） | +12.8 个百分点 / +0.219 |
| 物体位姿估计（CA-1M，max-4-view） | ADD-SB@0.05 / 3D IoU | 83.4% / 0.607（ADD-SB 0.021） | RecGen(1 view) 57.8% / 0.434（ADD-SB 0.046） | +25.6 个百分点 / +0.173 |
| 系统级场景重建（R2S-Scene） | Scene F-Score@0.1m / 场景 CD | 0.924 / 0.010 m² | SAM 3D 0.794 / 0.022 m²（SceneGen 0.351） | +0.130 / CD 降低约 55% |
| GizmoAct 训练策略消融（110 个非对称物体硬子集，大误差初始化） | 测地旋转误差 / Rot.@5° | 20.98° / 67.3%（RL 策略） | SFT 45.19° / 52.7% | 降低 24.21° / 提升 14.6 个百分点 |
局限与改进
作者明确承认两点：解析阶段漏掉的物体无法被后续生成或放置找回，错误只能向下游传递而无恢复机制；agentic 闭环目前只作用于最后的放置步骤，解析与生成仍是开环执行。我的补充观察：其一，系统链路极长，依赖关键帧 VLM、3D 检测器、视频分割跟踪、图像编辑模型、image-to-3D（Seed3D 2.0/SAM 3D）再叠加一个需 RL 训练的 VLM 策略，任何一环都会成为复现与延迟瓶颈，单个物体放置最多需 12 轮多图渲染的大模型推理；其二，评测依赖大量人工环节——CA-1M 与 R2S 的掩码需要手动过滤、9-DoF 位姿靠人工标注与 LiDAR 对齐，且 R2S 是自建基准（9-10 个场景、125-199 个物体）、协议由作者自定义，缺少第三方数据集上的系统级重建对比；其三，RL 训练显式排除了对称物体（测地旋转误差无法正确评分纹理不可辨别的朝向），而室内场景中椅子、杯凳等对称物体很常见，这部分对齐质量缺乏严格监督；其四，RL 奖励只在最终状态打分并广播到全部动作 token，长轨迹的信用分配被弱化，错误注入只能部分缓解。
独立分析的弱点
弱点一：上游单点故障。解析漏检即终局失败（作者承认），在杂乱、重复家具和小薄物体上尤其脆弱（CA-1M 的 all 协议 mAP 也只有 0.180，长尾类别仍难）。改进方向：引入主动感知，让系统在证据不足时规划新采集视角（移动机器人场景天然可行），或对低置信区域触发二轮检测与针对性补拍。弱点二：计算成本与延迟。每个物体要经历图像编辑、image-to-3D、再最多 12 轮多视图渲染的 VLM 推理，整场景串联后成本很高。改进方向：把收敛后的 GizmoAct 蒸馏为轻量回归头处理简单案例、只对困难样本保留大 VLM，或并行采样多个候选动作提前剪枝以减少轮数。弱点三：对称物体被排除在 RL 之外，实际部署必然会遇到。改进方向：采用对称等变奖励（ADD-S 式最近邻匹配）或对对称类别引入类别级朝向先验做弱监督。弱点四：自建基准加人工标注可能引入评估偏好。改进方向：在 ScanNet、ARKitScenes 等公开数据上做盲测对齐，并公开 R2S 的采集与标注协议。弱点五：假设静态室内与可靠深度，镜面/透明物体（深度失效）与动态物体未见讨论，可结合材质感知深度补全与不确定性门控来缓解。
未来方向
作者提出的方向：把闭环 agentic 处理扩展到整个 parse–generate–place 流水线，形成完全 agentic 框架——例如让智能体在解析阶段主动提出'该物体缺少支撑物，回到某个视角补看'，在生成阶段发现资产不合理时触发重生成。基于其成果可延伸的方向：其一，系统化验证 GUI 抽象的可迁移性——用同一回路操纵 3D 框做场景检测与布局估计、操纵 gizmo 帧做朝向估计（文中已在相关工作中提及此接口的通用性）；其二，把输出的可编辑资产与场景图接入机器人仿真器，闭环评估'重建保真度→sim-to-real 策略迁移成功率'的相关性，这正是该任务宣称的应用出口；其三，研究对称物体奖励、透明/反光材质深度噪声、重复实例消歧等鲁棒性问题；其四，把最终状态奖励改为过程奖励或步级优势估计，改善长轨迹信用分配；其五，将规则式后处理（支撑、碰撞、接触）升级为可微或生成式约束，与 GizmoAct 联合训练而非两段式解耦。
复现评估
论文提供了项目页（lucida-r2s.github.io），但正文未见代码、模型权重或 R2S 基准明确开源的承诺；R2S 的构建协议（R2S-Object 125 个物体/64 类、CA-1M 子集 199 个物体/125 类，人工掩码过滤与人工 9-DoF 位姿标注）描述详细但复刻人力成本很高。方法链路依赖大量外部大模型：关键帧 VLM、Boxer 检测器、视频分割跟踪、图像编辑模型、Seed3D 2.0 与 SAM 3D，以及作为策略底座的预训练 VLM（作者团队内部提供，致谢中说明），多数非开源可得。训练侧，SFT 需要三个数据源的合成专家轨迹（3D-FRONT、FoundationPose 重纹理渲染、CA-1M train split 加 SAM 3D 生成资产并人工对齐 LiDAR）；RL 侧每迭代至少 40 prompt、320 条在线轨迹、每批优化 2 epoch，配合高吞吐渲染环境，需要多卡 GPU 集群，算力门槛显著高于一般视觉项目。综合判断：完整复现难度很高，比较现实的路径是等作者开源 R2S 数据与评测协议后，复现评测部分，或在开源 SFT 数据的前提下只复现 RL 阶段。
论文图表

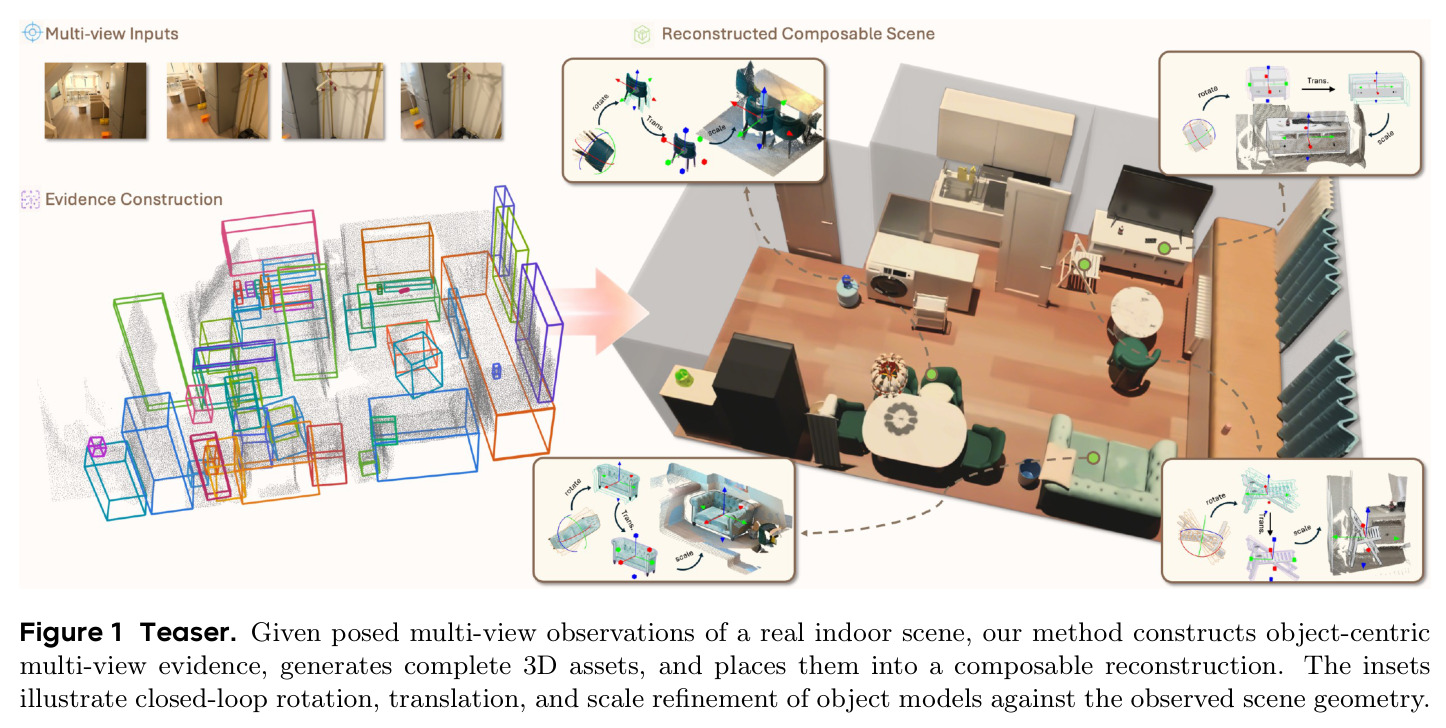

teaser 展示：给定真实室内场景的多视角观测，方法构建对象级多视角证据、生成完整 3D 资产并放置成可组合重建；插图演示对物体模型做闭环旋转、平移、缩放精化，使其与观测场景几何对齐。
一图概括论文要解决的问题（实拍到可编辑仿真场景）与核心机制（闭环 gizmo 精化），是快速建立直觉的入口。
