CoToGrasp：基于规范工作区学习的接触拓扑条件化灵巧抓取合成 CoToGrasp: Contact-Topology-Conditioned Dexterous Grasp Synthesis via Canonical Workspace Learning
以夹爪为中心学习接触流形，按人类抓取拓扑零样本合成灵巧抓取
前置知识
条件变分自编码器（CVAE）
一种生成模型：编码器把输入与条件映射为隐变量后验 $q(z|x,c)$，解码器以条件 $c$ 和采样的 $z$ 重建输出；训练目标是 ELBO，即重建损失加 KL 散度正则（对先验 $N(0,I)$）。它适合建模'同一条件下有多种合理结果'的多模态分布。
CoToGrasp 用 CVAE 在给定接触拓扑条件下生成随机化的接触掩码，推理时从先验采样 $z$ 还可反复重试以通过力闭合验证。
Set Transformer 与 PMA 池化
处理无序集合的注意力架构：SAB（Set Attention Block）建模集合元素间的交互且具有排列不变性；PMA（Pooling by Multi-head Attention）借助可学习的种子向量把任意大小、顺序的集合压缩成固定长度的全局描述子，是点集/集合任务的标准组件。
本文工作区 token 集合的语义随物体变化，需要用 PMA+SAB 把 Transformer 特征与模板嵌入融合压缩为全局隐描述子 $\mathcal{Z}$。
DGCNN 与点云局部特征
Dynamic Graph CNN 在点云上动态构建 k 近邻图，用 EdgeConv 在边上聚合特征，逐点输出局部几何描述子；相比体素化或投影，它直接消费无序点云并保留细粒度表面结构，是点云深度学习的经典骨干。
论文用改进的 DGCNN 分别编码夹爪（训练时）与物体（推理时）的逐点特征，是两种异构几何在特征域对齐的入口。
力闭合（Force Closure）
抓取稳定性的经典判据：若存在一组满足摩擦锥约束的接触力旋线，能抵消作用于物体上的任意扰动力旋线，则称该抓取为力闭合，即物体无法通过任何微小刚体运动逃逸。解析方法通过抓取矩阵与摩擦锥分析判定。
CoToGrasp 推理时的级联验证采用近似力闭合估计过滤不稳定候选，失败则重采样隐变量，是成功率与合规率的关键保障。
人类抓取分类学（Gonzalez/Feix）
生物力学研究把人手抓取按接触面与功能归类：Cutkosky 按物体与任务、Bullock 按运动动力学、Feix 提出 33 类 GRASP 分类；Gonzalez 进一步只依据手的主动接触面定义 22 个解剖接触区与 21 种接触拓扑，与物体形状完全无关。

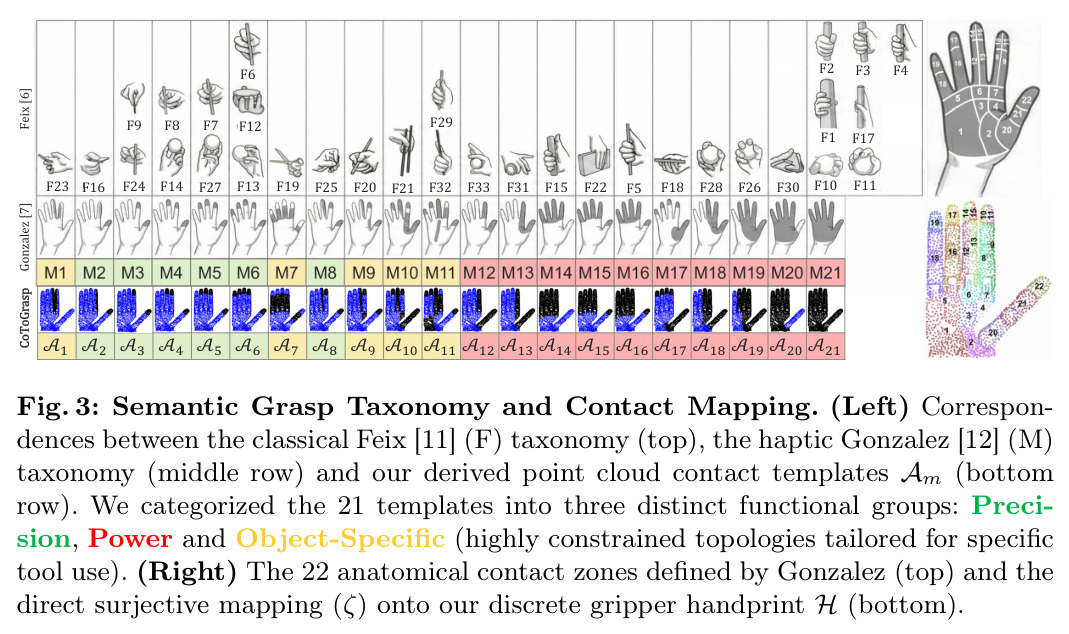

本文把 Gonzalez 拓扑当作语义条件接口，映射到夹爪 handprint 生成训练掩码，这是'功能性抓取'的形式化定义。
6D 位姿与 SO(3)
刚体空间位姿由旋转 $R\in SO(3)$ 与平移 $t\in\mathbb{R}^3$ 组成；SO(3) 是行列式为 1 的正交矩阵群，保证旋转不改变长度与手性。抓取常表示为 $(R,t,Q)$，$Q$ 为手指关节配置，handprint 为给定 $(R,t,Q)$ 下夹爪主动接触面的空间嵌入。
论文把全局位姿 $(R,t)$ 解耦为外部先验，只在掌心位于原点的规范系内学习，'物体反转负模'技巧必须基于这一表示理解。
研究动机
当前数据驱动的灵巧抓取规划器（GenDexGrasp、DRO-Grasp、GOAG 等）把抓取当成纯粹的几何稳定性优化：只回答物体'能否被抓住'，不回答'为了下游功能任务该怎么抓'。它们大多在解析力闭合合成的数据库上训练，存在严重的模式坍缩——压倒性地默认包络式 power grasp，浪费了灵巧手丰富的关节化接触能力。作者用语义熵量化这一偏置：在 MultiDex 子集上，GenDexGrasp 的 $H_{TC}$ 仅 0.5956、DRO-Grasp 0.6504、GOAG 0.6527、DFC 也只有 0.7389，即生成分布高度集中于少数拓扑；想要一个精准捏合 grasp，系统得生成并拒绝大量功能不合格的候选，效率极低。另一条路是基于人类抓取分类学做条件化（Dexonomy、OmniDexVLG 等），但它们在数据集构建时把拓扑类型与具体物体网格深度耦合，需要海量昂贵的逐物体标注；一旦新物体的局部几何无法容纳预计算的刚性关节模板，优化直接失败或坍缩为功能错误的类型。
本文的目标是本文要构建接触拓扑条件化的灵巧抓取合成框架 CoToGrasp：给定一个语义接触拓扑条件（源自 Gonzalez 分类的 21 种拓扑，归入 Precision、Power、Object-Specific 三大功能组）和一个全新未见物体的点云，合成既物理稳定又严格符合指定接触模式的抓取 $(R,t,Q)$。为此要同时满足三个硬约束：训练完全不依赖物体网格或逐物体拓扑标注（object-agnostic）；推理对未见几何零样本泛化；并建立一套能同时量化功能多样性（双熵 $H_{SR}$、$H_{TC}$）与语义合规性（TC）的严格评测方法。最后还要在真实机器人（UR10 + Allegro 手）上验证合成接触拓扑的运动学可行性与物理可执行性。
与已有工作不同的是，独特切入点是'接触的对偶性'加'规范特征工作区'。作者观察到抓取接触本质是对称关系：夹爪表面某点接触物体，当且仅当对应物体点接触夹爪。传统方法问'物体上哪里能碰'，把搜索定义在无界、高几何熵的物体表面 $\mathcal{O}$ 上；本文反转为'这个物体会激活我手的哪些区域'，把解空间限定在有界、有限运动学流形的夹爪 handprint $\mathcal{H}$ 内。再把物体经 $(R,t)^{-1}$ 拉回掌心位于原点的规范坐标系并反转其表面法线，物体局部几何就变成夹爪表面的'负模'。于是网络可以完全脱离物体训练——训练时只看夹爪点云和拓扑模板，推理时才换入物体点云，两者靠固定的工作区基点集合 $\mathcal{W}$ 在特征域对齐。分类学在此只是纯标注接口而非刚性关节模板，从而彻底绕开物体标注数据集这一瓶颈。
核心方法

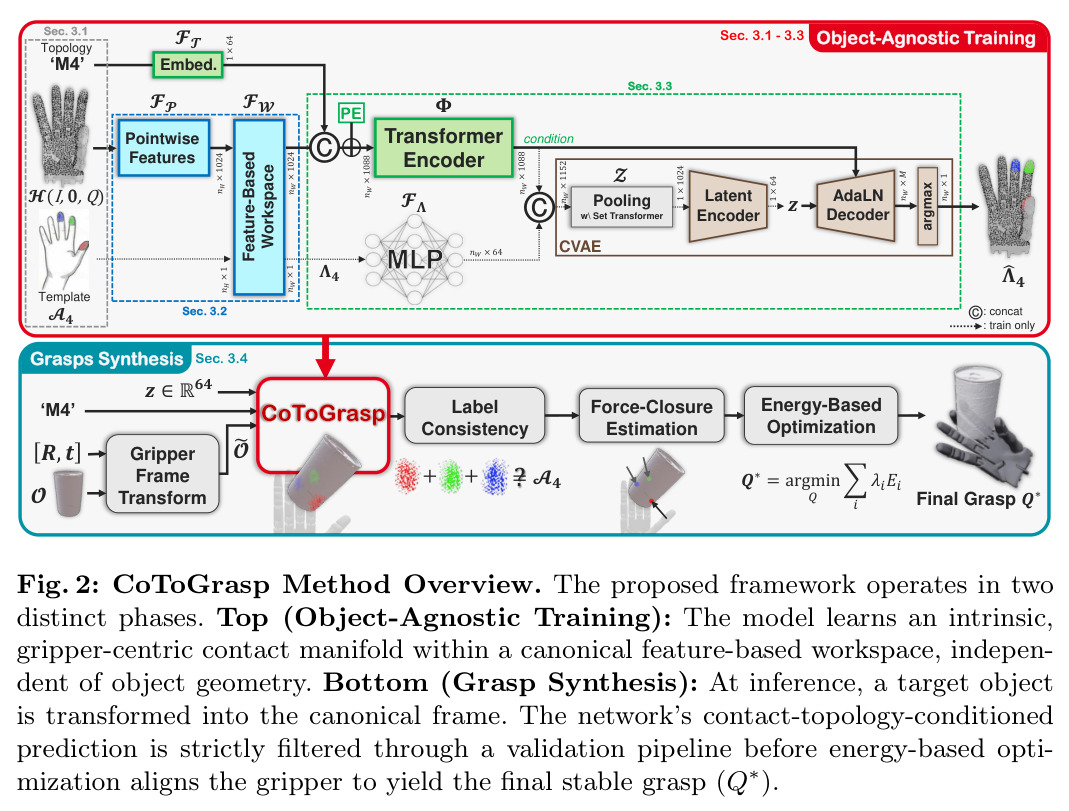

直觉上，CoToGrasp 是'先教会机械手自己身上的手法图谱'：让网络记住每种手法需要激活 handprint 上的哪些区域，遇到新物体时反推哪些区域会被激活，再把手指摆上去。技术路线分两阶段。训练阶段（物体无关）：输入仅是夹爪点云和拓扑标签；改进 DGCNN 提取逐点局部特征 $\mathcal{F}_P$，用对齐距离 $D_{\text{aligned}}(x,y)=e^{\gamma(1-\langle n_x,n_y\rangle)}\lVert x-y\rVert_2$ 门控的 kNN 聚合，投影到固定工作区基点 $\mathcal{W}$ 形成 token；拓扑嵌入 $\mathcal{F}_T$ 拼接每个 token 并加正弦位置编码，经 Transformer 得 $\Phi$；与模板嵌入 $\mathcal{F}_\Lambda$ 一起由 Set Transformer（PMA+SAB）压缩为描述子 $\mathcal{Z}$；CVAE 以 AdaLN 解码器输出区域概率 $\hat{\Lambda}_m$，端到端最小化 ELBO。推理阶段：物体点云变换到规范系后走同一网络（$z$ 从先验采样），预测掩码经级联验证后用能量优化求 $Q^*$。
核心创新有三层。第一，对偶反转：把接触学习域从无界、高几何熵的物体表面搬到有界固定的夹爪流形，网络学到的是'夹爪自身的内在接触能力'而非对任意目标几何的记忆，这是零样本泛化的根源。第二，特征化规范工作区：训练与推理在几何上异构（夹爪点云 vs 物体点云），直接学习会让接触推理与物体拓扑纠缠；把两者的 DGCNN 局部特征统一投影到夹爪坐标系下的固定基点集，每个占用点成为 token，Transformer 的多头注意力便能学到每种拓扑固有的接触点空间分布与共现模式。第三，手中心分类学（21 拓扑 × 22 解剖区）只作语义掩码接口：与 Dexonomy 把类型硬编码为关节+接触组合并逐物体标注不同，物体完全不进训练集，标签接口可替换为任何基于接触的表示。本质区别在于：现有方法学'物体→抓法'的映射，本文相反——学'手→手法'的内在流形，物体只以负模形式在推理时出现，宏观多模态交给拓扑条件，类内随机性只需单模态高斯先验即可覆盖。
方法步骤详情
第一步，物体无关训练集：在 Shadow Hand 上采样 10,000 组运动学有效的关节配置 $Q$，经正运动学得 handprint $\mathcal{H}(Q)$，与 21 个模板配对得 210,000 个样本，零物体网格、零仿真。第二步，监督信号：模板 $A_m$ 按 22 个接触区给 handprint 点打区域 ID，以阈值 $\epsilon=0.8$、按 $i^*=\arg\min_{i}D_{\text{aligned}}(h_i(Q),w_j)$ 投影到工作区，超阈值标 0，得真值 $\Lambda_m$。第三步，训练：DGCNN 特征经 kNN 聚合成 token，拼接拓扑嵌入与位置编码过 Transformer 得 $\Phi$；PMA+SAB 与模板嵌入融合压缩为 $\mathcal{Z}$；CVAE 后验采 $z\in\mathbb{R}^{64}$，AdaLN 解码器重建 $\hat{\Lambda}_m$，损失为多类交叉熵加 $\beta$ 加权 KL。第四步，推理：物体点云经 $^{-1}$ 入规范系并反转法线成负模；从 $N(0,I)$ 采 $z$ 预测 $\hat{\Lambda}_m$；标签一致性检查容忍对称差至多 1 个区域；力闭合失败则重采样 $z$（上限 20 次）；最后解 $Q^*=\arg\min_Q(\lambda_dE_{dist}+\lambda_pE_{pen}+\lambda_sE_{spen}+\lambda_jE_j+\lambda_rE_{rep})$，排斥项 $E_{rep}$ 令未用手指保持 5mm 安全边距。第五步，自动评测：非对称 Tversky 指数反推拓扑类别，低于 0.5 记为 unknown。
技术新颖性
技术新颖性体现在四点。(1) 训练-推理域转移设计：同一网络训练吃夹爪点云、推理吃物体点云，靠'对齐距离门控的 kNN 特征投影'桥接异构域，而非跨域对抗或微调，这一机制让 10,000 个抓取姿态 × 21 模板的纯夹爪数据就足以支撑零样本泛化。(2) 对 CVAE 多模态难题的结构性解法：宏观抓取多样性显式交给 21 类拓扑条件，类内随机性用标准 $N(0,I)$ 先验即可，避免了后验坍缩与模式混淆。(3) 级联验证管线：把生成模型的'幻觉接触'当可检验假设逐级过滤——标签一致性（对称差容忍 1 区）、重采样式力闭合（≤20 次）、带排斥项 $E_{rep}$ 的能量优化——消融证明去掉该管线 TC 从 17.18% 跌到 14.72%。(4) 评测学贡献：首次提出拓扑合规率 TC 与稳定性/语义双熵 $H_{SR}$、$H_{TC}$ 量化功能多样性，并用非对称 Tversky 识别器自动暴露基线'把未验证包络抓取记作成功'的评测漏洞（表 3 的 † 标记）。相比同样 object-agnostic 的 GOAG，本文首次在其上叠加了语义拓扑条件化。
实验结果

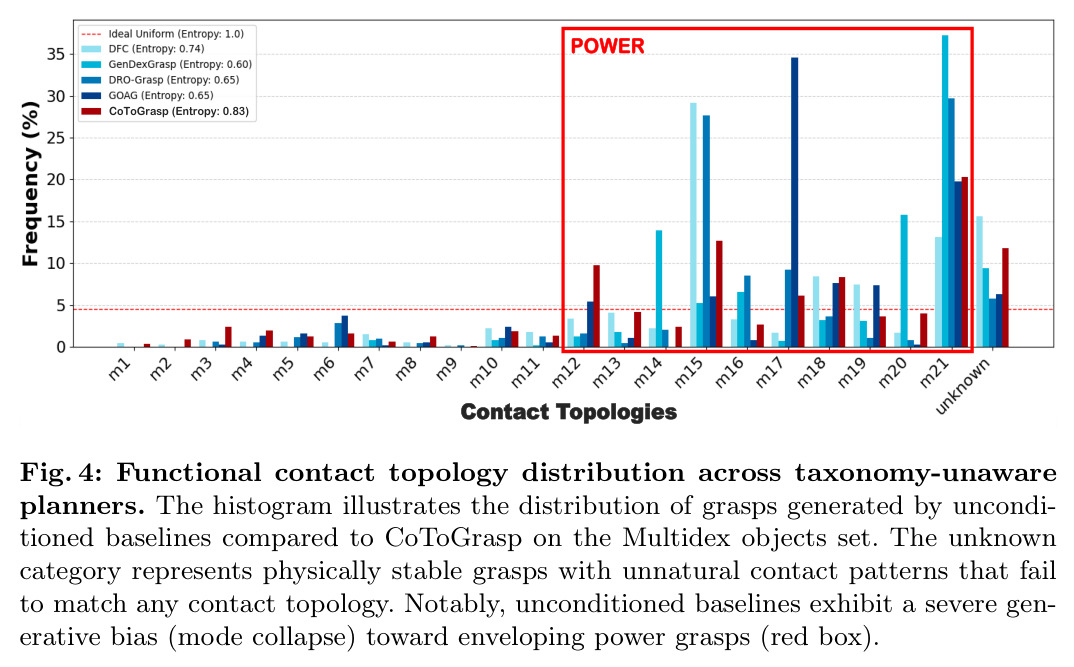

实验在 Shadow Hand 上进行，每拓扑上限 20 次尝试。表 1（MultiDex 子集，无分类学基线）：DFC SR 72.15%、GenDexGrasp 71.15%、DRO-Grasp 63.30%、GOAG 77.90%，但语义熵 $H_{TC}$ 全落在 0.59–0.74；CoToGrasp SR 仅 36.94%（Top-5 平均 56.18%），$H_{TC}$ 达 0.83，以 0.11 秒/抓取最快（GOAG 0.20 秒、DFC 超 1800 秒）——SR 下降是主动的：系统被迫在物体几何不供益处合成精准捏等拓扑。图 4 直观展示基线向包络 power grasp 的模式坍缩。表 2（DexGraspNet 测试集 vs Dexonomy）：分组 SR 为 Power 29.75%、Precision 22.71%、Object-Specific 25.50%，拓扑平均 27.56% 对 23.80%；TC 17.18% 对 14.28%；$H_{SR}$ 0.96 对 0.91，$H_{TC}$ 0.84 对 0.77。消融：去标签一致性 TC 降至 14.45%，去力闭合 16.26%，全去 14.72%，验证管线关键。表 3：精准捏 M2 上 30.3% 对 10.5%（约 2.9 倍）；Dexonomy 在 M11 的 60.5% 与 M21 的 37.2% 为 † 虚高（坍缩后未验证包络抓取被记成功），CoToGrasp 保持 TC 完整下 M21 仍达 33.5%。图 5：真机 UR10 + Allegro 右手（四指，禁用 M6）在 YCB 物体上成功形成并静态保持多种拓扑的抓取。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 拓扑条件化抓取（无分类学基线，Shadow Hand，MultiDex 子集） | 语义熵 H_TC（功能多样性） | 0.83 | GOAG 0.6527 / DFC 0.7389 / GenDexGrasp 0.5956 | 较最强基线 DFC +0.09（相对提升约 12%） |
| 拓扑条件化抓取（同上） | 成功率 SR (%) | 36.94（Top-5 平均 56.18） | GOAG 77.90 | 主动下降 40.96 个百分点：以物理稳定性换取拓扑合规与功能多样性 |
| 拓扑条件化抓取（同上） | 生成速度（秒/抓取） | 0.11 | GOAG 0.20 / DRO-Grasp 1.72 / DFC >1800 | 较最快基线 GOAG 再快约 45% |
| 分类学条件化合成（DexGraspNet 测试集 vs Dexonomy） | 拓扑合规率 TC (%) | 17.18 | Dexonomy 14.28 | +2.90 个百分点（相对提升约 20%） |
| 分类学条件化合成（同上） | 拓扑平均 SR (%) | 27.56（Power 29.75 / Precision 22.71 / Obj-Spe 25.50） | Dexonomy 23.80（Power 27.16 / Precision 12.36 / Obj-Spe 19.62） | +3.76 个百分点，精准抓取组近乎翻倍 |
| 精准捏合拓扑 M2（per-topology） | SR (%) | 30.3 | Dexonomy 10.5 | 约 2.9 倍 |
局限与改进
作者承认的局限：绝对成功率与 TC 不高——无分类学设置下 SR 36.94%，条件化下拓扑平均 27.56%、TC 17.18%；作者归因于非对称 Tversky 度量对动态仿真中必要的细微手指调整惩罚过严（瓶颈分析在补充材料 I）。我观察到的局限：(1) 全局位姿 $(R,t)$ 完全交给外部启发式采样，端到端并未解决'从哪个方向接近'的问题，复杂几何下 20 次重采样预算可能耗尽；(2) 能量优化（式 9）依赖手工权重 $\lambda_i$ 与 5mm 排斥边距，未见敏感性分析；(3) 模板映射 $\zeta$ 到具体 handprint 仍需人工设计，'与具体运动学无关'只在拟人手范围内成立；(4) 真机只演示静态保持，缺动态任务成功率与感知噪声鲁棒性数据；(5) 与 Dexonomy 对比依赖自家识别器把对方输出判为无效，虽有 † 标注，评测口径仍有争议；(6) 训练虽不需物体，但 22 个解剖区到 Shadow Hand 的映射本身是人工标注成果，成本未量化。
独立分析的弱点
弱点一：位姿先验的脆弱性。启发式拓扑条件位姿采样叠加 20 次重采样上限，意味着窄缝、大曲率或拓扑与几何冲突的物体可能整组失败，且每拓扑 20 次预算会掩盖单次成功率偏低的事实。改进方向：引入可学习位姿提议网络，或将 $(R,t)$ 纳入生成过程联合建模。弱点二：阈值刚性。接触判定阈值 $\epsilon=0.8$、对齐距离中的缩放因子 $\gamma$、5mm 排斥边距均为全局常数，对不同尺度与柔性接触不自适应，可改为按局部曲率或物体包围盒自适应门控。弱点三：推理链非学习化。验证+能量优化使单次推理含最多 20 次前向与迭代优化，虽然 0.11 秒/抓取很快，但难于大规模并行部署且可能陷入局部极小，可把整条验证管线蒸馏为前馈网络或用扩散模型替代重采样循环。弱点四：TC 度量的非对称惩罚可能系统性低估真实可用抓取，建议补充'容忍 1-2 个接触区漂移'的软合规指标并与人类标注对齐。弱点五：21 类离散拓扑无法表达'捏偏一点''半握'等连续语义，可把拓扑嵌入扩展为连续潜空间并支持插值。弱点六：真机评价维度单一，缺少施力、滑移、动态扰动下的保持率统计。
未来方向
作者层面的方向：代码已在项目网站 https://cea-list.github.io/cotograspweb/ 开源；明确指出规范工作区使全局位姿可作外部先验，从而支持'运动学关键帧'式应用——沿物体轨迹合成连续、拓扑一致的抓取序列，服务手中重定向、精密工具插入与指步态；补充材料 J 还讨论了 Allegro 手执行精细语义抓取的硬件与控制挑战，暗示需要更好的手指力控。可延伸方向：(1) 与 VLM/LLM 任务解析闭环：从'帮我拿杯子的把手'这类指令自动选择拓扑再调用 CoToGrasp，补上 OmniDexVLG 等语言条件方法缺的几何落地能力；(2) 跨具身预训练：把 21 个模板映射到多种 handprint 上联合训练，检验手中心范式的跨本体泛化，甚至推广到平行爪与软手；(3) Object-Specific 组的自动扩展：用聚类从真实工具使用数据中自动发现新拓扑而非人工标注；(4) 感知鲁棒性：在带噪、部分观测点云上微调工作区投影，量化 sim-to-real 中 TC 的衰减；(5) 动态闭环：把静态保持评价扩展到抬升、旋转、使用中的力控制与滑移恢复指标。
复现评估
复现条件总体较好。代码声明在项目网站 https://cea-list.github.io/cotograspweb/ 开源。训练数据完全自生成，无需物体网格与物理仿真：10,000 关节配置 × 21 模板共 210,000 个样本，规模适中，单张消费级 GPU 应可训练（论文未报算力与训练时长）。评测全基于公开资产：MultiDex 子集、DexGraspNet 测试集、YCB 物体，物理仿真协议沿袭 GenDexGrasp/DRO-Grasp/GOAG 的既有实现，避免自造指标。主要复现风险：(1) Gonzalez 21 模板到 Shadow/Allegro handprint 的映射 $\zeta$ 与 22 个解剖区定义在补充材料 A，需手工复刻到目标手型；(2) 关键超参缺敏感性分析：$\epsilon=0.8$、$\gamma$、KL 权重 $\beta$、能量权重 $\lambda_i$、5mm 边距、20 次重采样上限；(3) 补充材料 E 的启发式位姿采样质量直接影响 SR/TC 绝对值；(4) 与 Dexonomy 对比需复现 Feix→M 拓扑映射及 † 判别逻辑。总体难度中等，适合有灵巧手仿真经验的团队；真机部分需 UR10 + Allegro 硬件。
论文图表

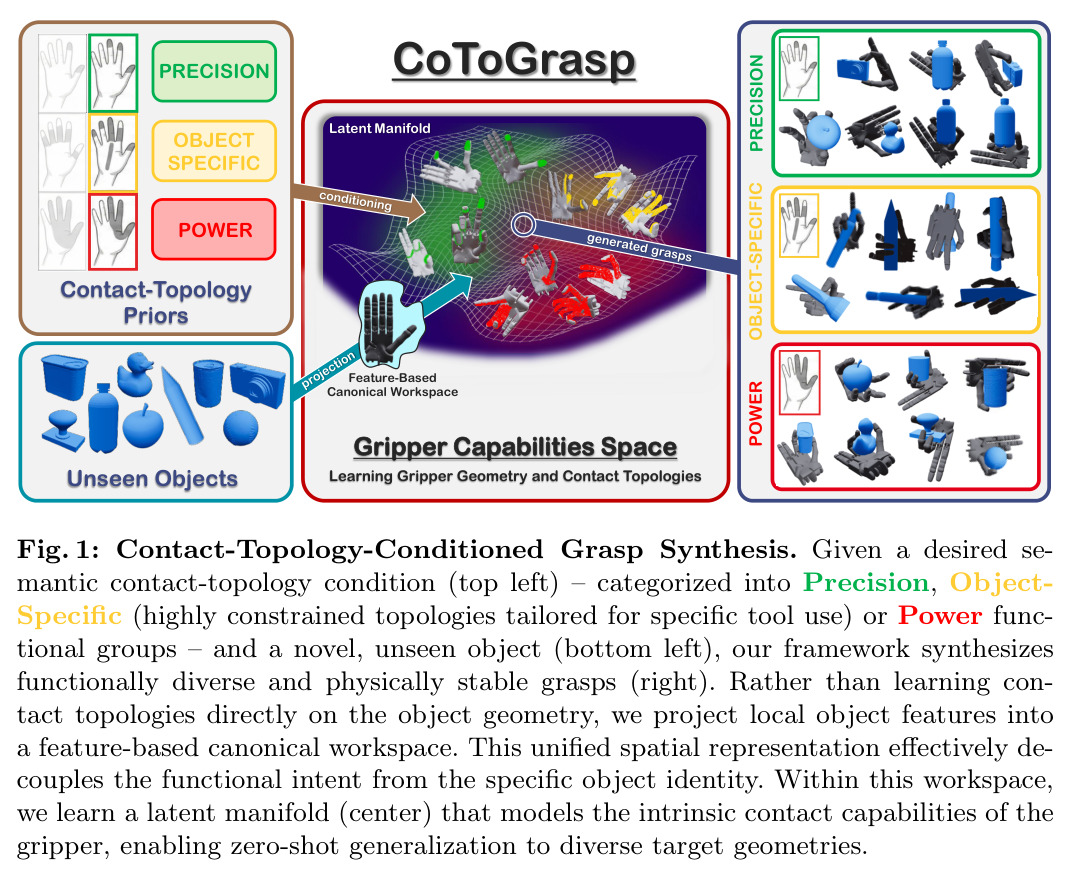

总体概念图：左上为期望的语义接触拓扑条件（分 Precision、Object-Specific、Power 三组），左下为未见的新物体；中间是把局部物体特征投影后形成的特征规范工作区与学到的潜在接触流形，右侧为最终合成的功能多样且物理稳定的抓取。图强调从拓扑先验与夹爪能力空间出发，把功能意图与物体身份解耦，从而对多样目标几何零样本泛化。
这是全文思想的'电梯演讲'：一张图看清条件输入、工作区、潜在流形、抓取输出四要素的关系，是理解后续所有方法设计的地图。
DexGraspNet 测试集上与 Dexonomy 的正面对比及消融：分功能组 SR（Power 29.75%、Precision 22.71%、Object-Specific 25.50%，拓扑平均 27.56% 对 23.80%）、$H_{SR}$ 0.96 对 0.91、TC 17.18% 对 14.28%、$H_{TC}$ 0.84 对 0.77；三行消融显示去掉标签一致性/力闭合/全部检查后 TC 分别降至 14.45%/16.26%/14.72%。
主结果表：既证明在严格的非对称评测下超越最强分类学基线，又通过消融逐一拆解验证管线各组件的贡献，方法有效性的核心证据。
