TileMix：以Tile为中心的混合精度注意力用于大模型推理加速 TileMix: Tile-Centric Mixed-Precision Attention for LLM Inference Acceleration
在融合注意力内核内按分数Tile组路由FP16/INT8精度，稠密全连接下加速长上下文预填充
前置知识
FlashAttention 与在线 softmax（online softmax）
一种 IO 感知的精确注意力实现：把 Q/K/V 切成 SRAM 能容纳的 tile，外层遍历 query tile、内层流式读入 K/V tile，在片上用在线 softmax 递推维护行最大值 $\tilde m$、归一化子 $\tilde z$ 与未归一化输出累加器 $\tilde O$，每来一个新 tile 先按新旧最大值之比重缩放旧状态再并入新分数，最后除以 $\tilde z$ 得到输出。它避免在 HBM 中物化 $L\times L$ 的分数与概率矩阵，把中间显存从 $O(L^2)$ 降到 $O(L)$。
TileMix 完全建立在 FlashAttention 式流式内核之上，其全部创新（tile 组精度分派、异构路径共享 softmax 状态）都发生在在线 softmax 递推内部，不懂这个骨架就看不懂方法部分和 Figure 2。
Prefill（预填充）与 KV 缓存
LLM 推理分两阶段：prefill 一次性处理整段提示词，注意力要对全部 $L^2$ 个 query-key 对计算分数，是计算密集型；decode 逐 token 生成，需缓存历史 K/V（KV cache），是访存密集型。长上下文场景下 prefill 的二次方打分是主要时延来源，也是本文的优化对象。
论文所有吞吐数据（如 4k 序列 31.80 K tokens/s）都是端到端 prefill 吞吐，另单独提供 decode 用的 INT8 KV cache 接口；理解两阶段的计算特性差异，才能明白为什么它主打吞吐而非单 token 延迟。
INT8 块量化与 Tensor Core
把浮点矩阵按块（本文 $\text{BLK}_Q=128$、$\text{BLK}_K=64$）线性映射到 8 位整数并记录每块 scale（本文用 absmax：$\delta=\max|x|/127$，最近邻取整），用 NVIDIA Tensor Core 的 INT8 MMA 指令做矩阵乘、在 INT32 寄存器中累加，之后乘回 $\delta_A\delta_B$ 还原数值。INT8 吞吐约为 FP16 的两倍，但引入舍入与累加误差。
TileMix 的 INT8 路径正是 $Q_8K_8^\top$ 的 INT8 MMA + INT32 累加 + scale 还原，它与 FP16 路径在舍入、累加、rescale 上的行为差异，正是共享在线 softmax 状态这一核心设计要解决的问题。
分组查询注意力（GQA）
让 $H_q$ 个 query 头共享 $H_k$ 个 KV 头（映射关系 $h_k=\lfloor h_q H_k/H_q\rfloor$），大幅缩小 KV cache 显存占用，是 LLaMA 2/3、Qwen 等主流开源模型的标准配置。
TileMix 的路由图以 KV 头为索引，并在映射到同一 KV 头的 query 头之间共享同一个 64 位路由字；GQA 支持是其宣称的系统贡献之一，也直接决定路由元数据的形状与开销。
硬件对齐 tile 与 GPU 内存层级
GPU 显存分 HBM（大容量、相对慢）与 SRAM/寄存器（小、极快）。融合内核按 Tensor Core 友好的规则 tile 尺寸（如 128×64）切分计算，tile 同时决定数据搬运粒度与并行工作划分；不规整的访存模式或内层分支会破坏流水线利用率。
TileMix 刻意让路由决策不破坏硬件对齐的 compute tile（分组因子 $g$ 只让一个比特管理 $g$ 个相邻 key tile），并精确核算每个 tile 事件的 HBM/L2 读（16.25 KB）与片上驻留（96 KB），这是它相对稀疏方法的工程优势所在。
研究动机
大语言模型处理长文档摘要、多页问答、检索增强生成等任务时，prefill 阶段的稠密自注意力要对全部 query-key token 两两计算分数，计算量为 $O(L^2)$，是长上下文推理的主要瓶颈。现有三条加速路线各有短板：低精度量化（如 INT8）通常在张量、算子或注意力阶段级别统一指定精度，注意力内部仍是一条算术路径，均匀 INT8 过于粗糙——本文实验中 LLaMA 3.2 3B 在 LV-Eval 数据集 9 的 16k 上下文上 FP16 为 45.68，全 INT8（One）跌到 34.70；稀疏注意力（MInference、FlexPrefill）通过删减 token 交互降算，同设置下分别只有 38.16 和 35.24，且改变了注意力连接性、有漏掉关键交互的风险；FlashAttention 等 IO 感知融合内核虽以 tile 组织数据搬运，但打分精度依然统一。换言之，“哪些交互被执行”与“用什么精度执行”这两个维度，此前从未在融合内核的流式循环内部被联合调度。
本文的目标是本文目标是设计一个无需训练的长上下文 prefill 注意力内核，把数值精度从“算子级配置”下沉为“融合内核内可执行的空间决策”：将注意力矩阵切成硬件对齐的分数 tile，按 tile 组分别分派到 FP16 或 INT8 Tensor Core 打分路径，同时保留全部合法 token 交互（稠密连接不变），让两条异构路径共享同一个在线 softmax 状态。工程目标还包括原生支持 GQA、变长 batch 与 INT8 KV cache，并在 FP16 与均匀 INT8 之间给出一个可用 INT8 覆盖率旋钮连续调节的精度-效率前沿，使预填充吞吐超过 FlashAttention 的同时，长上下文质量显著优于均匀 INT8、接近甚至局部超过 FP16。
与已有工作不同的是，本文的独特切入是把已有两股工作“正交拼接”并塞进内核内层循环。以往混合精度量化把格式分配在张量、算子、阶段或量化块级别，精度路由发生在流式循环之外；稀疏方法用空间结构决定交互“执行与否”。TileMix 反其道而行：保留稀疏注意力研究中的空间模板（band、global、BigBird、SpTrans 等），但把它们从“删除交互的掩码”重新解释为“分配精度的路由图”，在 FlashAttention 式内核的内层循环里以常数时间完成 tile 组精度分派，且因果掩码等合法性判定与精度决策彻底解耦——没有任何交互被删除，只是换了一条算术路径。“稠密连接 + 空间异构精度 + 共享 softmax 状态 + 位图元数据”这一组合，是此前注意力内核工作所没有的。
核心方法

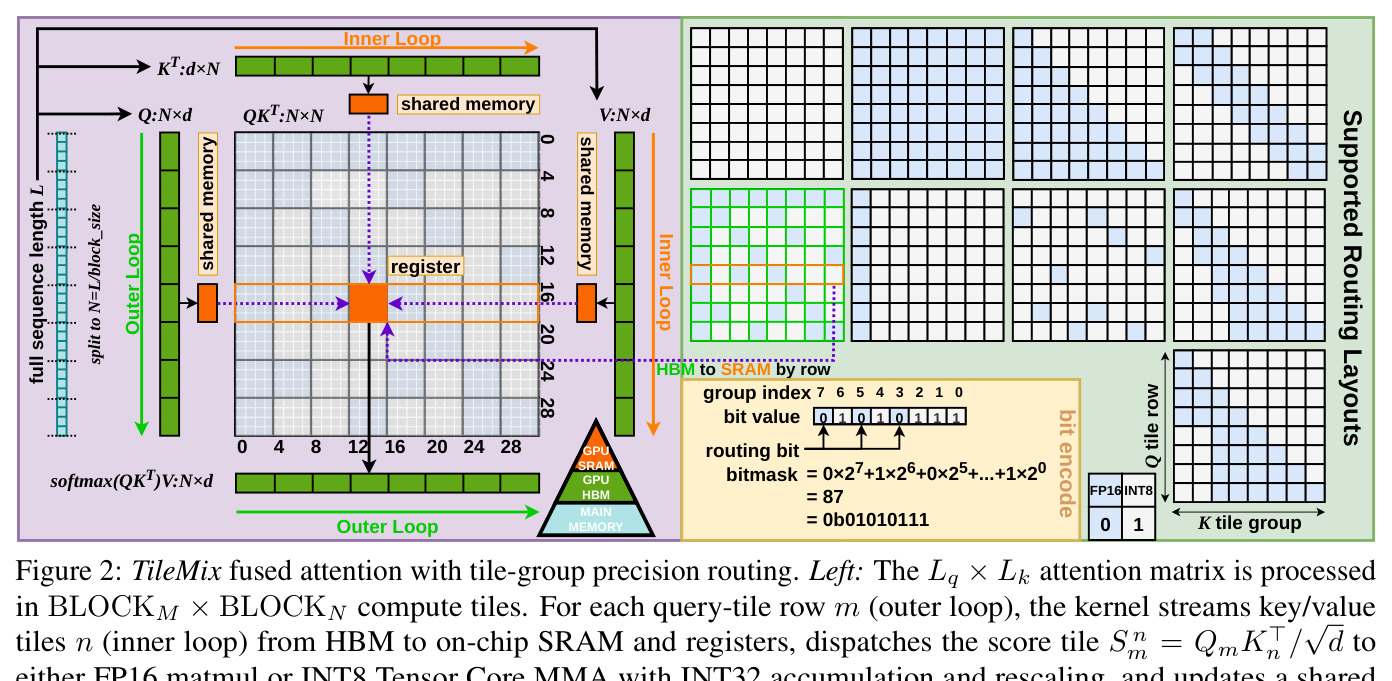

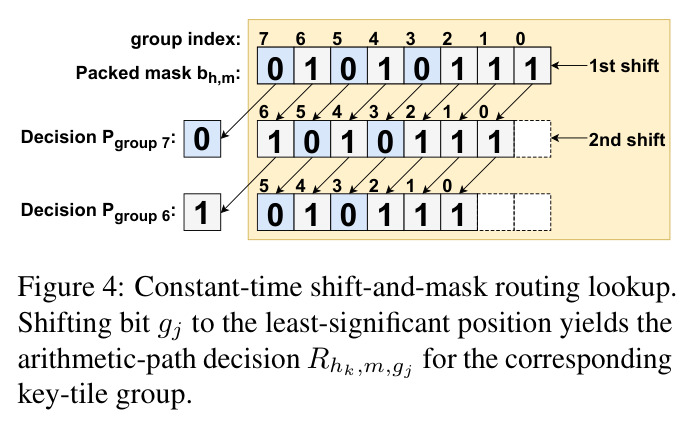

直觉上，注意力矩阵中不同区域对量化的敏感度不同（对角线附近、少数重头交互更敏感），与其全局降精度或删除交互，不如“该细的地方细、能粗的地方粗”。技术上，TileMix 沿用 FlashAttention 的两级循环：外层遍历 query tile $\{Q_m\}$（共 $T_m=\lceil L_q/\text{BLOCK}_M\rceil$ 个），内层把 K/V tile 从 HBM 流式读入 SRAM 和寄存器，维护在线 softmax 状态 $(\tilde m, \tilde z, \tilde O)$——行最大值、归一化子与未归一化累加器。每个（KV 头 $h_k$，query tile 行 $m$）对应一个 64 位路由字，内层循环对每个 key-tile 组 $g_j$ 用一次移位-掩码 $(b_{h_k,m}\gg g_j)\,\&\,1$ 取出精度决策，把分数 tile $S_{m,n}=Q_mK_n^\top/\sqrt d$ 分派到 FP16 matmul 或 INT8 MMA（INT32 累加后按块 scale 还原），两条路径统一到同一浮点分数域后再更新共享的 FP16 在线 softmax 状态，PV 计算始终为 FP16。
核心创新是让“以 tile 组为单位的精度”成为融合稠密注意力内的一等执行抽象。与 SageAttention、FlashINT8 等按调用或阶段统一低精度的量化注意力内核不同，TileMix 的精度选择发生在内层循环的每个 key-tile 组上，用打包位图表达、常数时间移位掩码查找、仅 $O(H_kT_m)$ 元数据；与 MInference、FlexPrefill 等稀疏方法不同，它不删除任何合法交互，完整保留注意力图的连接性与 softmax 归一化分母。另一个关键设计是共享状态异构执行：FP16 与 INT8 路径的舍入、累加、rescale 行为不同，TileMix 让两者在指数化之前进入同一浮点分数域，再共同更新同一个 $(\tilde m,\tilde z,\tilde O)$ 状态，从而把异构算术安全地缝进一个流式 softmax 递推，这是内核层面此前未有的组合。
方法步骤详情

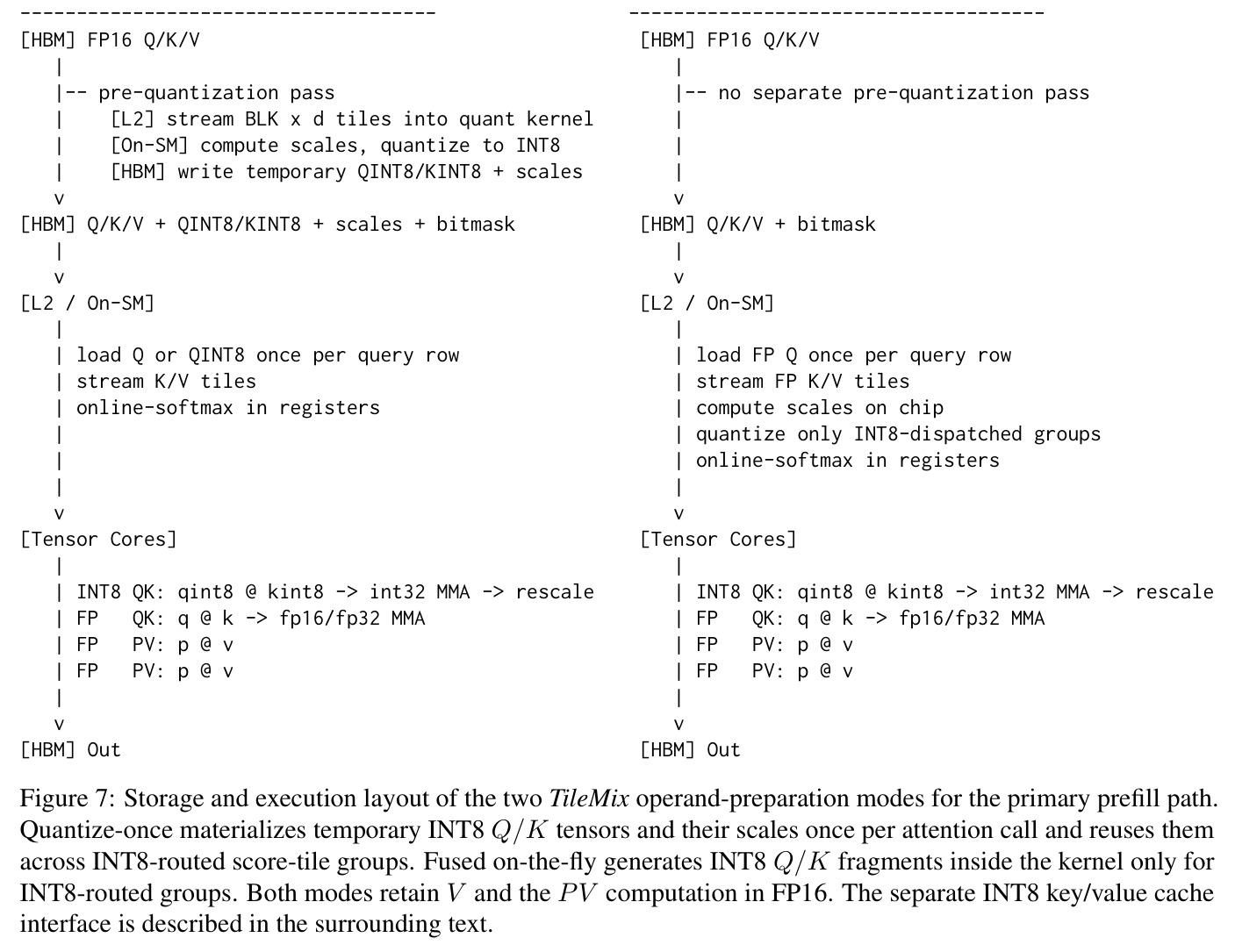

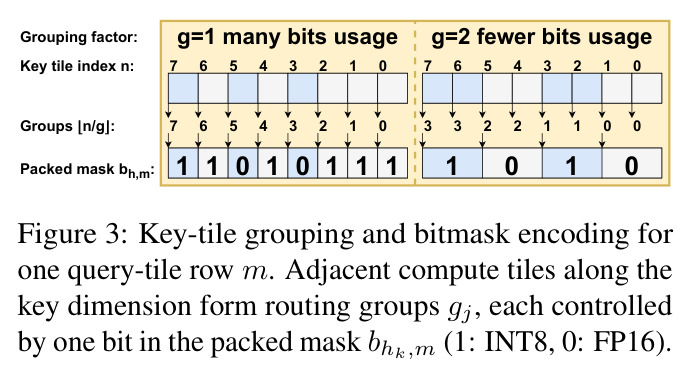

方法分五步。第 1 步，构造路由模板 $R_{h_k,m,g_j}\in\{0,1\}$（1=INT8，0=FP16），布局可选 One/Zero/Band（对角带 FP16）/Global（全局位 FP16）/RowRand/AlignedSparse/BigBird/SpTrans（步进+条带尾 FP16），按 tile 组粒度匹配目标 INT8 覆盖率 $\rho_{\text{INT8}}$（评估 25/50/75%），模板跨层、跨 batch、跨 KV 头广播复用，不用任何评测数据。第 2 步，位图打包：分组因子 $g$ 使 $\text{BLOCK}_{\text{mask}}^N=g\cdot\text{BLOCK}_N$，每行至多 $T_{\text{mask}}\le 64$ 组，打包为 $b_{h_k,m}=\sum_j R_{h_k,m,g_j}2^{g_j}$，key tile $n$ 的组号为 $g_j=\lfloor n/g\rfloor$。第 3 步，量化准备：quantize-once 模式在启动前按 $\delta=\max|x|/127$ 的 absmax 块量化（$\text{BLK}_Q=128$、$\text{BLK}_K=64$，每块每头一个 scale）生成 $Q_8,K_8$ 及 scale 供所有 INT8 组复用；另有 fused on-the-fly 模式片上现算以省显存。第 4 步，融合执行：外层每个 Triton 程序持一行 query tile，内层逐 K/V tile 流式计算，按路由位分派 $Q_{8,m}K_{8,n}^\top$（INT8 MMA+INT32 累加，乘 $\delta_Q\delta_K/\sqrt d$）或 $Q_mK_n^\top/\sqrt d$（FP16），两路径同域后更新共享 FP16 在线 softmax，causal/边界掩码独立于路由生效。第 5 步，系统接口：GQA 下 $h_k=\lfloor h_qH_k/H_q\rfloor$ 共享路由字，变长 batch 用 cu_seqlens 前缀和做 padding-free 路由，decode 提供 INT8 KV cache 接口（$V_8$ 片上转 FP16 并折入 scale）。
技术新颖性

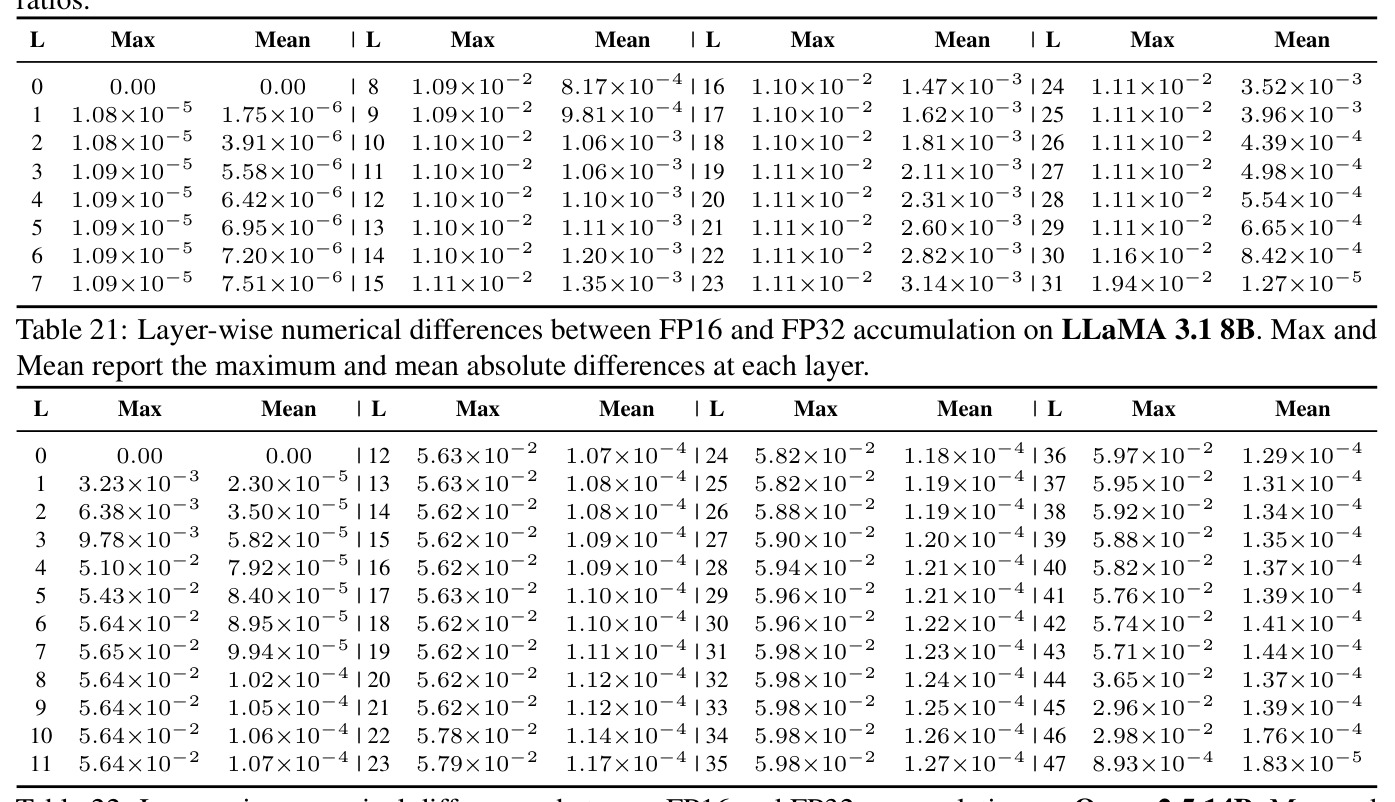

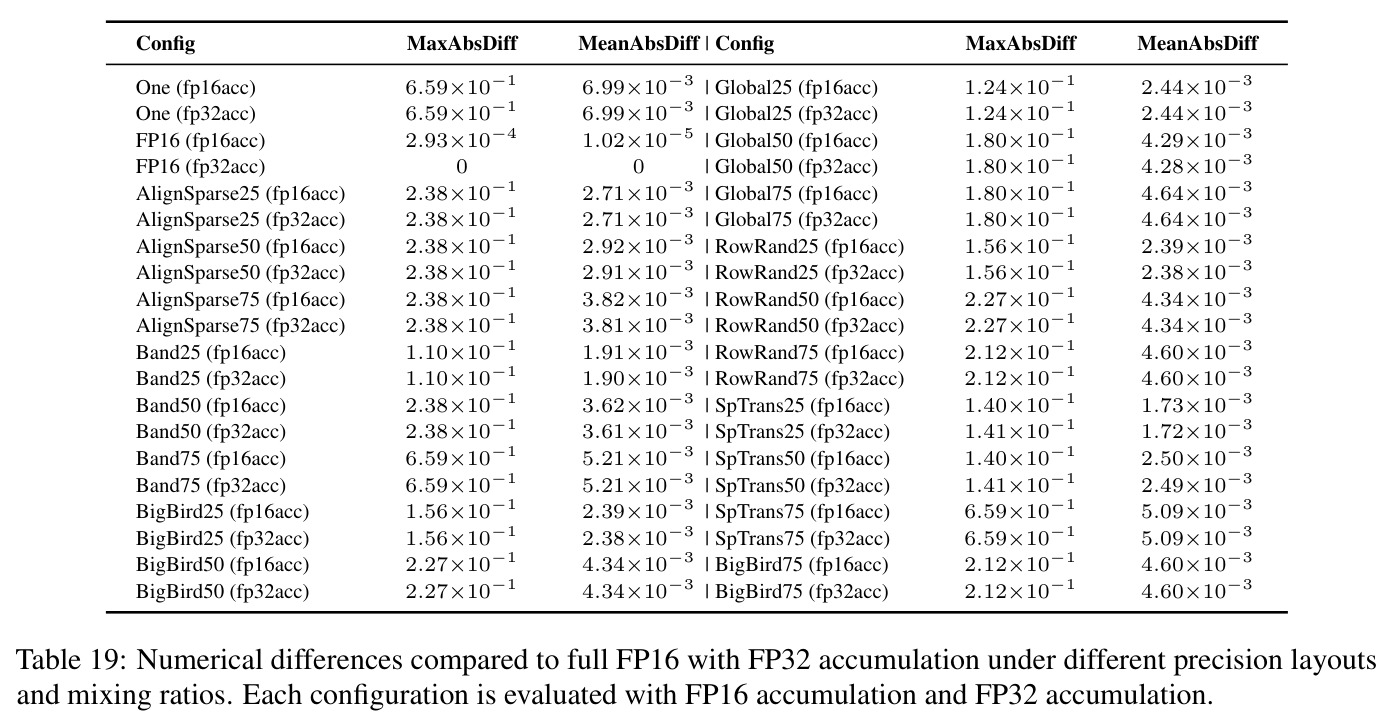

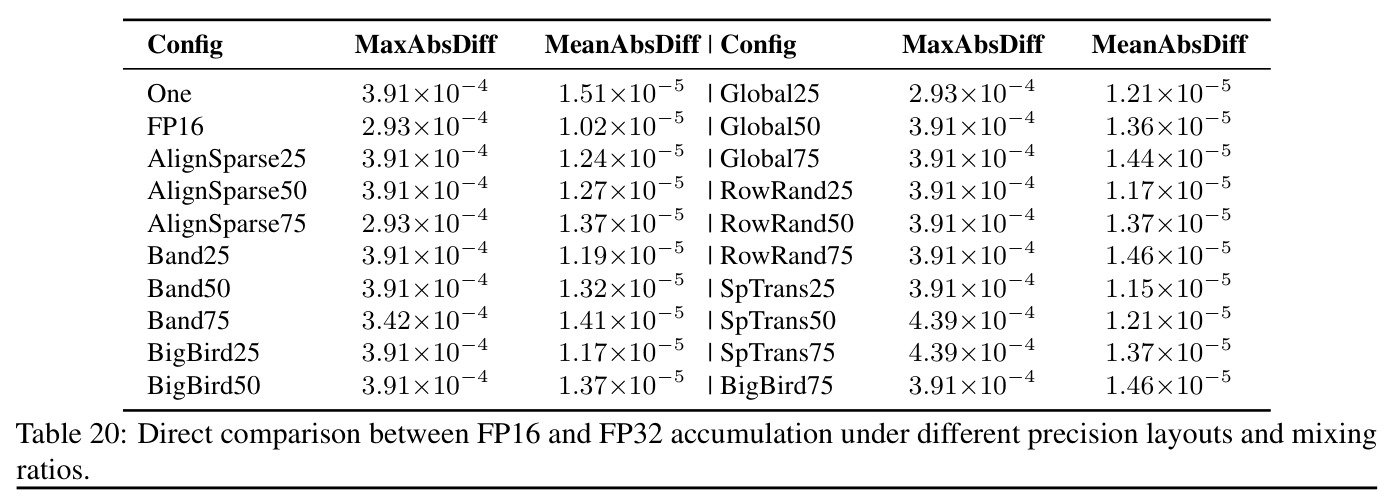

技术新颖性有四点。其一，粒度：现有量化注意力（SageAttention、FlashINT8、TurboAttention 等）在张量、头、阶段或量化块级定精度，TileMix 把精度决策首次推进到融合内核内层循环的二维分数 tile 组级，且与硬件对齐的 compute tile 结构保持一致。其二，表达与开销：64 位打包位图加分组因子 $g$ 让一个路由字覆盖任意长序列（$T_{\text{mask}}\le 64$），查找为常数时间移位掩码，元数据仅 $O(H_kT_m)$，对规整长上下文执行几乎零干扰。其三，数值结构：异构算术路径共享在线 softmax 状态是新的内核组合，附录实验进一步表明 FP16/FP32 累加差异远小于路由布局与覆盖率的影响，说明共享状态设计是稳健的。其四，概念复用：把稀疏注意力的空间先验（band/global/random/BigBird/SpTrans）无损转译成精度预算模板，“覆盖率”取代“稀疏率”成为新的连续旋钮，全程训练-free、即插即用。
实验结果

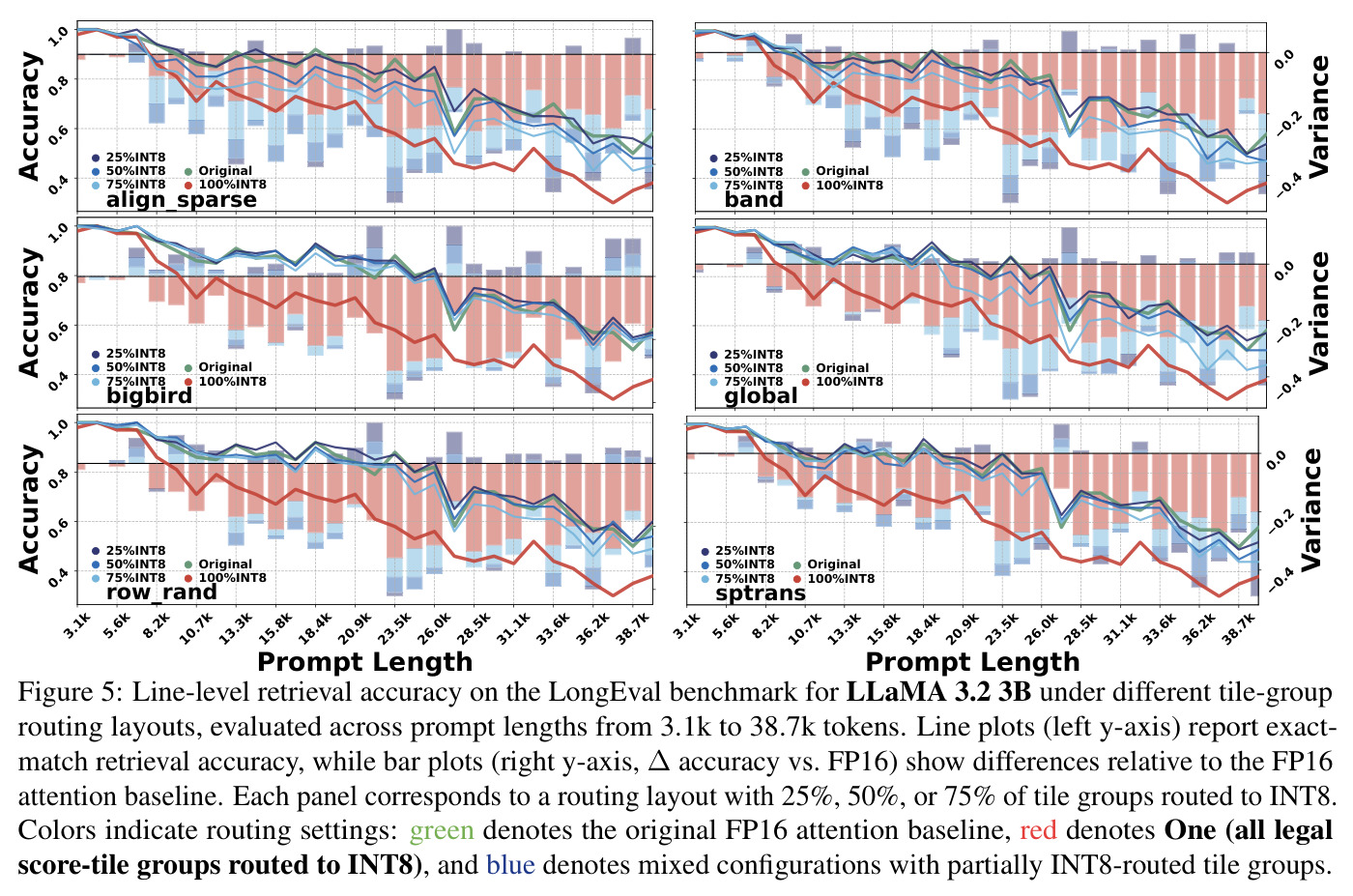

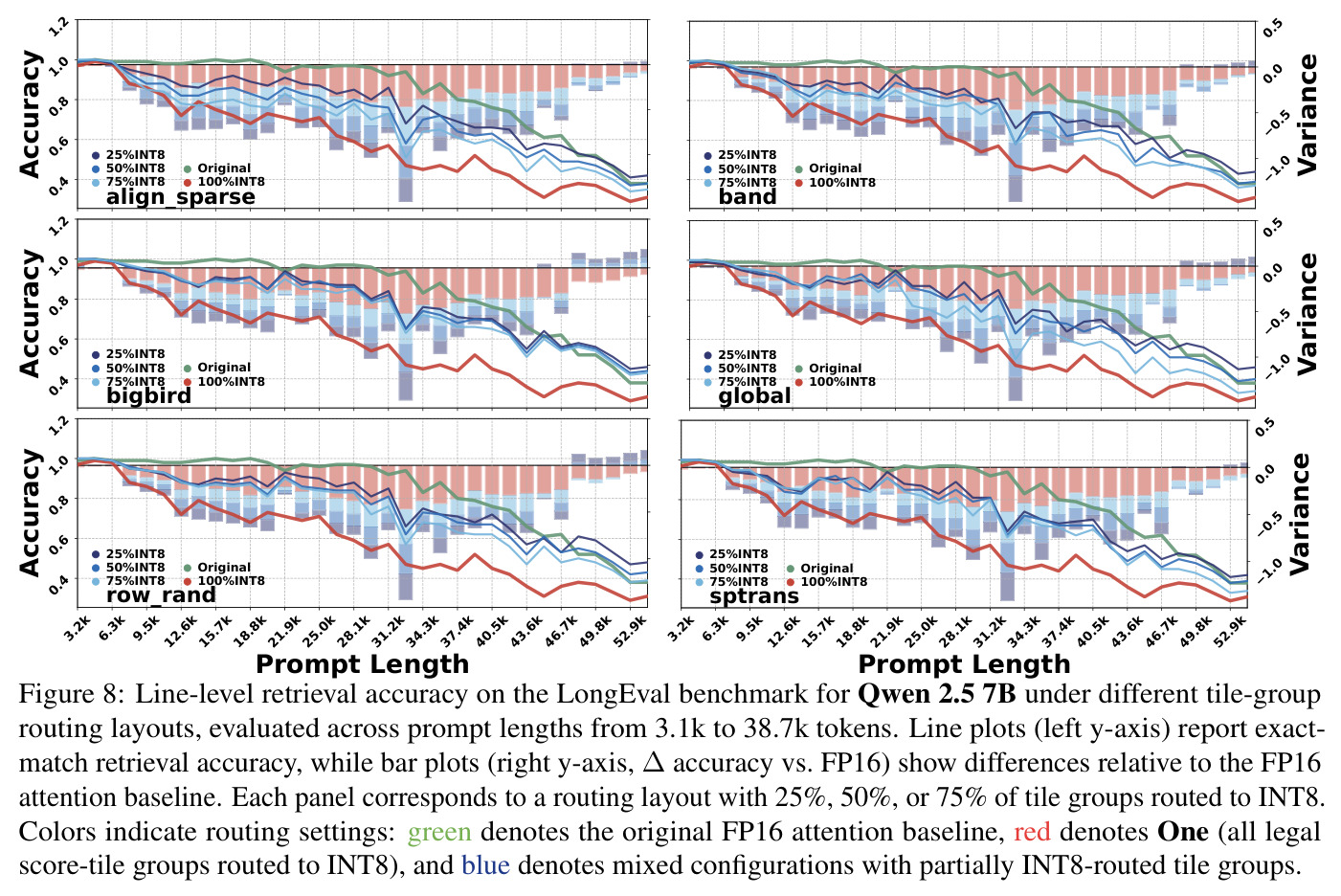

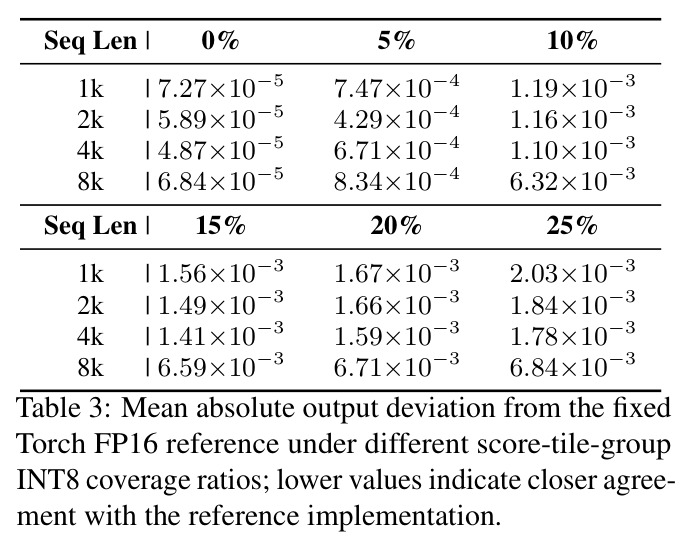

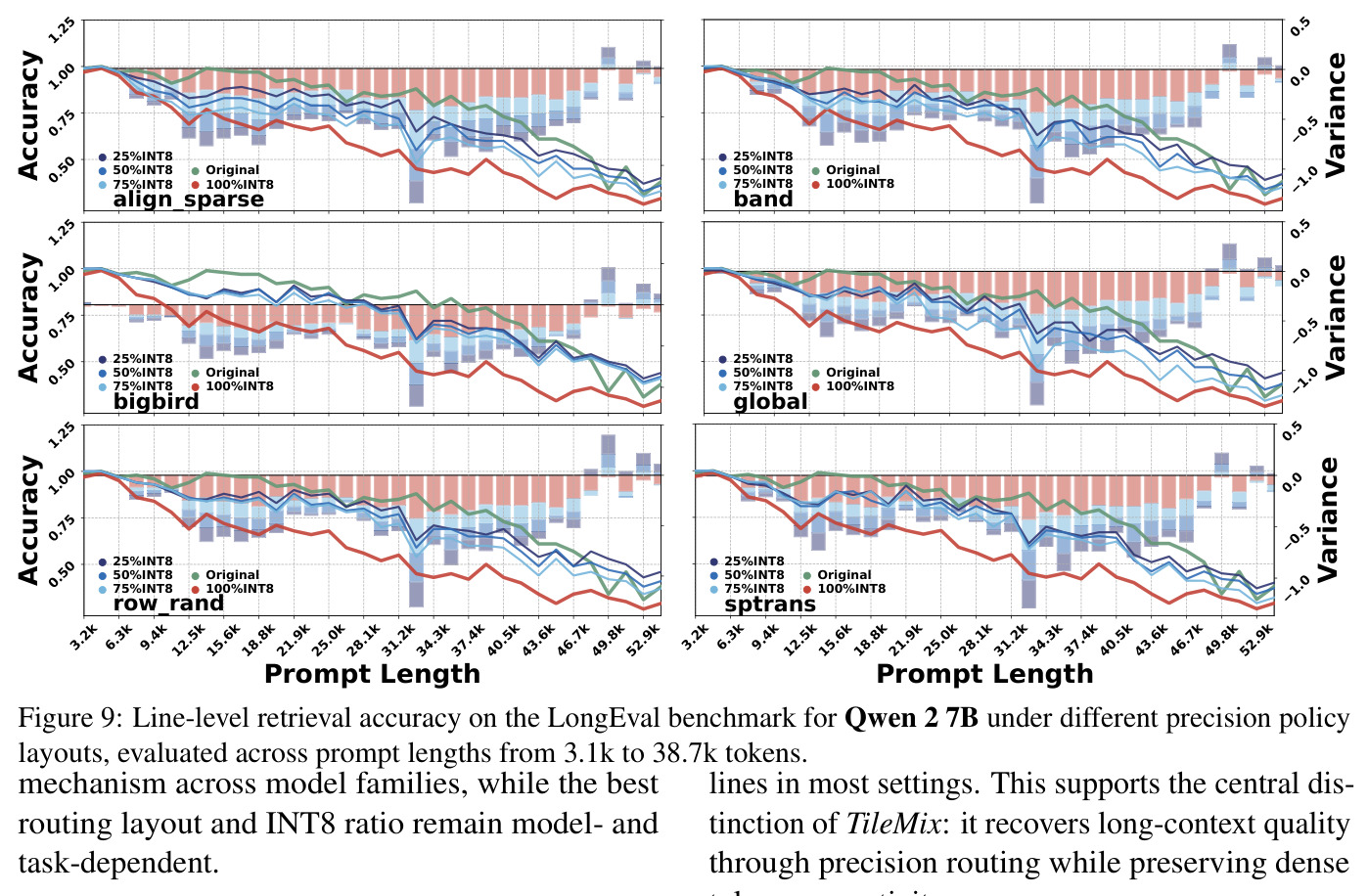

质量上，混合路由普遍收复均匀 INT8 的损失并常追平甚至超过 FP16。LV-Eval（LLaMA 3.2 3B，11 个中英数据集，16k-64k）上 One 几乎全面落后 FP16（如数据集 9 的 16k：FP16 45.68 vs One 34.70），SpTrans25 达 45.77，并优于稀疏基线 MInference 38.16、FlexPrefill 35.24 与 INT8 内核 SageAttention 42.12；最戏剧性的是 factrecall_en 16k：SpTrans 三档在 LLaMA 3.2 3B 得 21.04/20.53/21.65（FP16 仅 6.72），Qwen2-7B 上 50.6/49.7/52.0（FP16 16.39），Qwen2.5-7B 上 31.4/30.7/32.2（FP16 10.22），跨模型复现。LongEval 行检索（3.1k-38.7k）显示质量恢复取决于 FP16 放哪里（布局）而非只放多少（覆盖率）。效率上，A100 40GB、batch 8 端到端 prefill：4k 时 SpTrans75 达 31.80 K tokens/s，约为 FlashAttention 14.33 的 2.2 倍、略超 One 的 29.80；8k 时 Torch 与 FlashAttention 均 OOM，TileMix 仍达 26.6 K tokens/s（One 136.76 TOPS）。数值上偏差随覆盖率单调可控：1k 序列 0%/5%/10%/25% 覆盖对应 $7.27\times10^{-5}/7.47\times10^{-4}/1.19\times10^{-3}/2.03\times10^{-3}$；SpTrans25 仅把约 8.5% 的高重要性注意力质量暴露给 INT8，低于名义 25% 覆盖率，解释了结构化布局的质量优势。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| LV-Eval 长上下文问答（LLaMA 3.2 3B，数据集 9 loogle_SD，16k） | 准确率 | SpTrans25 = 45.77 | One（全INT8）34.70；FP16 45.68 | 较 One +11.07 分并反超 FP16，同时高于 MInference 38.16 与 SageAttention 42.12 |
| LV-Eval factrecall_en 16k（LLaMA 3.2 3B） | 准确率 | SpTrans 21.04/20.53/21.65（25/50/75% INT8） | FP16 6.72；SageAttention 5.88；MInference 5.41 | 约为 FP16 的 3.1 倍，所有稀疏与 INT8 基线的 3.5 倍以上 |
| LV-Eval factrecall_en 16k（Qwen2-7B / Qwen2.5-7B） | 准确率 | SpTrans 50.6-52.0（Qwen2）；31.4-32.2（Qwen2.5） | FP16 16.39 / 10.22；One 10.7 / 6.7 | 约 3.1 倍于 FP16，跨模型复现的布局-任务交互 |
| 预填充吞吐（LLaMA 3.2 3B-Instruct，4k 序列，batch 8，A100 40GB） | K tokens/s | SpTrans75 = 31.80 | FlashAttention 14.33；One 29.80 | +122% vs FlashAttention，+6.7% vs One |
| 预填充吞吐与算力（8k 序列，同配置） | K tokens/s / TOPS | SpTrans75 26.61 K tokens/s；One 136.76 TOPS | Torch 与 FlashAttention 均 OOM | FlashAttention 无法运行的设置下仍保持约 2 倍于其 4k 吞吐的速度 |

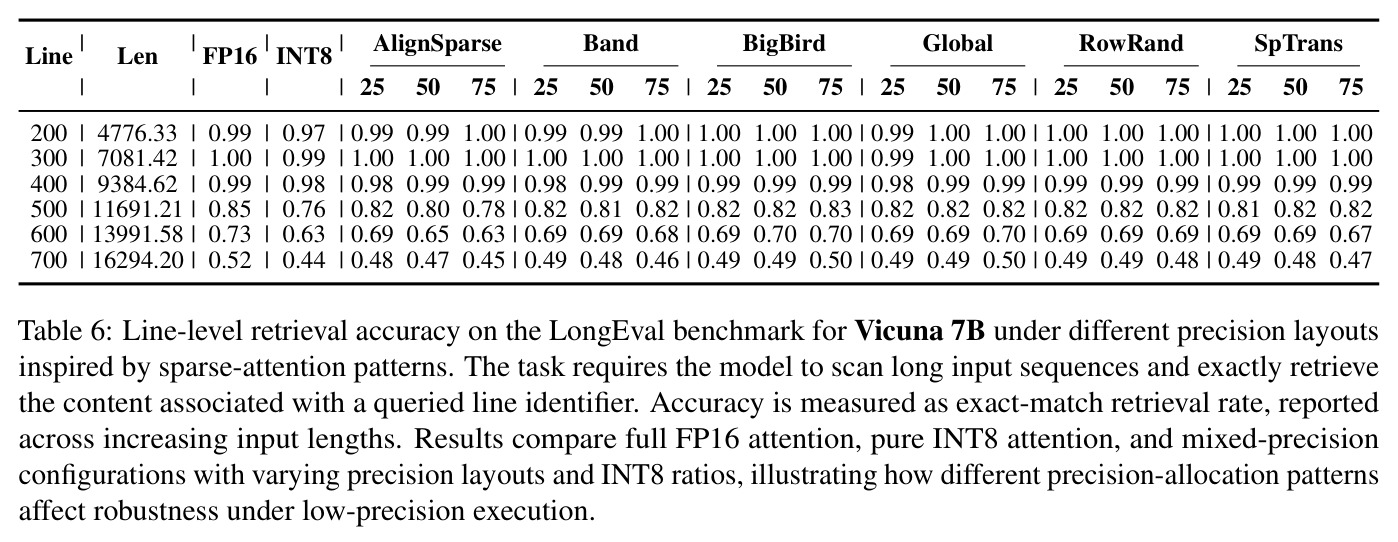

| LongEval 行级检索（Vicuna 7B，500 行约 11.7k tokens） | 精确匹配率 | 混合布局约 0.80-0.83 | FP16 0.85；One（INT8）0.76 | 回收约一半的均匀 INT8 精度损失（700 行处 0.45-0.50 vs One 0.44/FP16 0.52） |

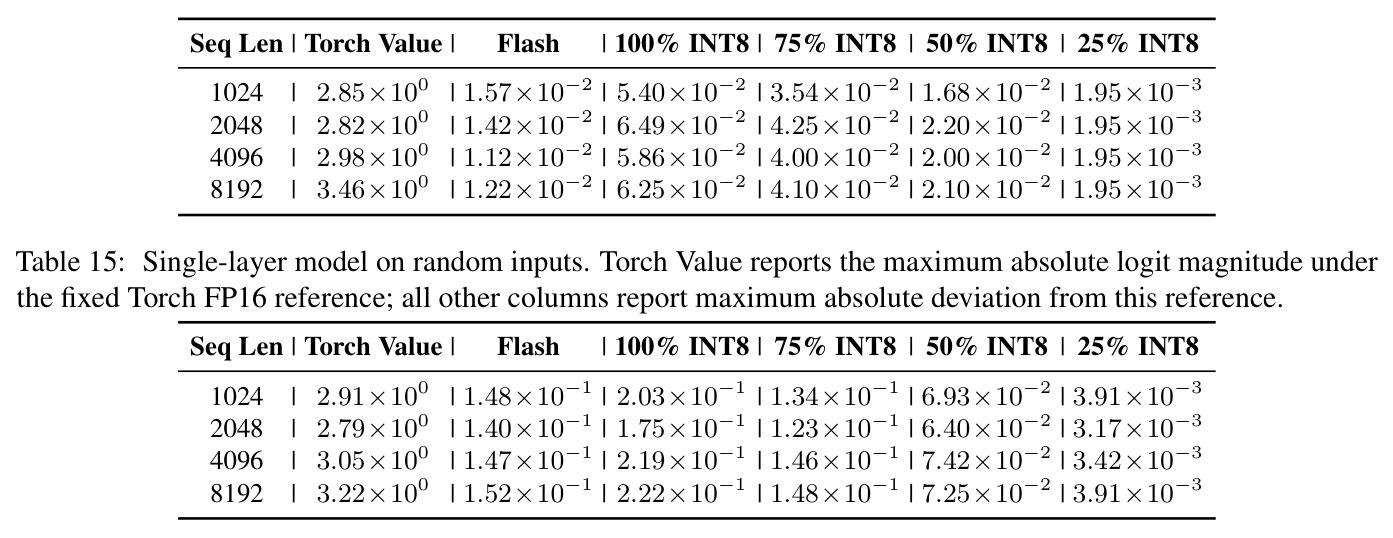

| 随机输入数值偏差（单层注意力，1k 序列，对照 Torch FP16） | 平均绝对偏差 | 25% INT8 覆盖 $1.95\times10^{-3}$（Table 15） | 100% INT8 $5.40\times10^{-2}$ | 偏差降低约 27 倍，覆盖率构成实用的数值控制旋钮 |
局限与改进

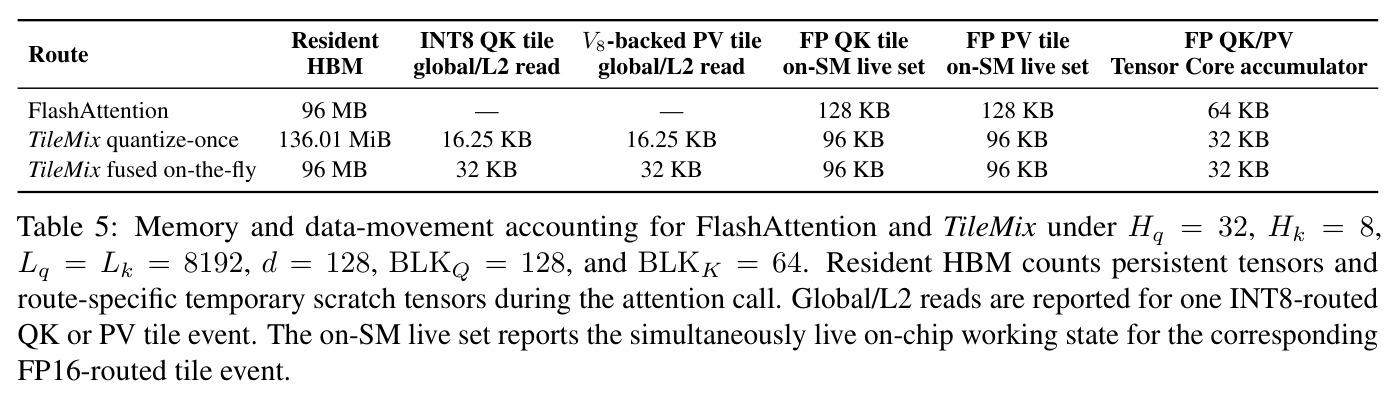

作者承认的局限：方法只针对 long-context prefill 的前向推理，decode 仅以独立的 INT8 KV cache 接口简要描述；当前实现绑定 NVIDIA A100 的 FP16/INT8 Tensor Core 路径，其他数值格式需要格式特定的 scale 处理与内核调度；路由是静态、无数据的结构化模板，虽然内核接口可以消费自适应策略，但论文未实现。我的补充观察：其一，布局-任务交互强且部分反直觉——factrecall_en 16k 上混合精度反而比 FP16 高 2-3 倍，作者仅归为 layout-task interaction 而未给出机理，提示结果对基准的敏感性；其二，25/50/75% 指 tile 组覆盖率而非 FLOP 占比，实际加速与覆盖率呈非线性（Band75、Global75 等高覆盖布局常劣于保守覆盖）；其三，量化用最简单的逐块 absmax 对称整型，没有离群值校准（对比 SmoothQuant 类方法），在激活更重尾的更大模型上稳健性未知；其四，评测集中在 3B/7B 模型与检索/QA 类任务，缺少生成质量（困惑度、摘要）与 H100/FP8 上的验证；其五，quantize-once 的算子级 HBM 驻留为 136.01 MiB，比 FlashAttention 的 96 MB 多约 40 MiB，显存紧张场景是隐性成本。
独立分析的弱点
第一，静态模板与输入无关：同一张路由图被所有请求、所有层共享，无法针对具体输入的重头交互做在线保护——Table 23 显示 SpTrans 碰巧只把 8.57% 的高重要性质量暴露给 INT8，这更像结构性幸运而非设计保证；改进方向是把轻量统计（如每头累积注意力质量分布）离线校准进模板，或真正接入内容感知策略。第二，路由按 KV 头 × query 行共享且跨层广播，粒度仍偏粗，而数值分析表明偏差随深度累积（Qwen2.5-14B 逐层均值从 $10^{-5}$ 升至约 $1.4\times10^{-4}$），可为不同层配不同覆盖率形成敏感度驱动的分配。第三，INT8 路径无离群值处理，直接 absmax 量化 K 在存在激活离群值的模型上可能失效，可引入 per-channel scale 或 Hadamard 旋转不变变换。第四，效率叙事部分依赖 FlashAttention 在 8k/batch 8 时 OOM，应在 24GB 消费卡、batch 1 及 H100 FP8 上补齐对比以增强说服力。第五，factrecall 上的异常增益缺乏解释，应补充统计显著性检验、多随机种子以及代码、摘要等更广任务验证，避免对检索类基准的隐性过拟合。
未来方向
作者指出的方向：内核接口已能消费任意静态或自适应路由策略，下一步自然是数据驱动/内容感知的精度路由——类似 MInference 的动态模式识别，但作用于精度而非连接性；扩展到 FP8/INT4 与 Hopper/Blackwell 架构需要格式特定的 scale 与调度设计；精度路由与稀疏化正交，可叠加成“精度路由 + 交互剪枝”的复合加速；INT8 KV cache 的 decode 路径值得与 prefill 统一为全流程混合精度推理。基于本文成果可延伸的研究：把覆盖率当超参数做逐层/逐头自动搜索（把 ResQ 等低秩残差混合精度思想搬到 tile 粒度）；研究布局-任务交互的机理，例如用注意力熵或重头集中度预测最优布局；把 TileMix 接入 vLLM/SGLang 等服务框架做端到端吞吐、成本与能耗评估；探索训练时感知 tile 级量化噪声的量化感知训练，进一步提高可容忍的 INT8 覆盖率上限。
复现评估
复现条件较好。代码已在 GitHub 开源，依赖公开基准（LongEval、LV-Eval）与开源权重模型（LLaMA 3.2 3B、Qwen 2/2.5 7B、Vicuna 7B），方法训练-free，推理侧即插即用。硬件门槛为一块 NVIDIA A100 40GB：论文所有主结果都在该配置下测得（batch 8、3 次预热、5 次计时，计时含量化、scale 还原、路由、内存搬运与内核调度的端到端 prefill 开销），单卡即可复现主要数字。数值实验（单层/12 层/32 层注意力 + 随机输入）成本极低，适合快速验证。难点主要在工程侧：内核为 Triton 实现并针对 A100 离线 autotune，换 GPU（尤其非 A100 或消费级卡）需重新调优；位图打包、GQA 头映射、变长前缀和元数据等细节需仔细对齐才能复现精确吞吐。质量实验矩阵庞大（8 布局 × 3 覆盖 × 4 模型 × 多长度），论文以完整表格披露（Vicuna 因 16k 上限改用表格），可核对性好。总体属“可复现但需要 GPU 系统与内核工程经验”的中等难度。
论文图表

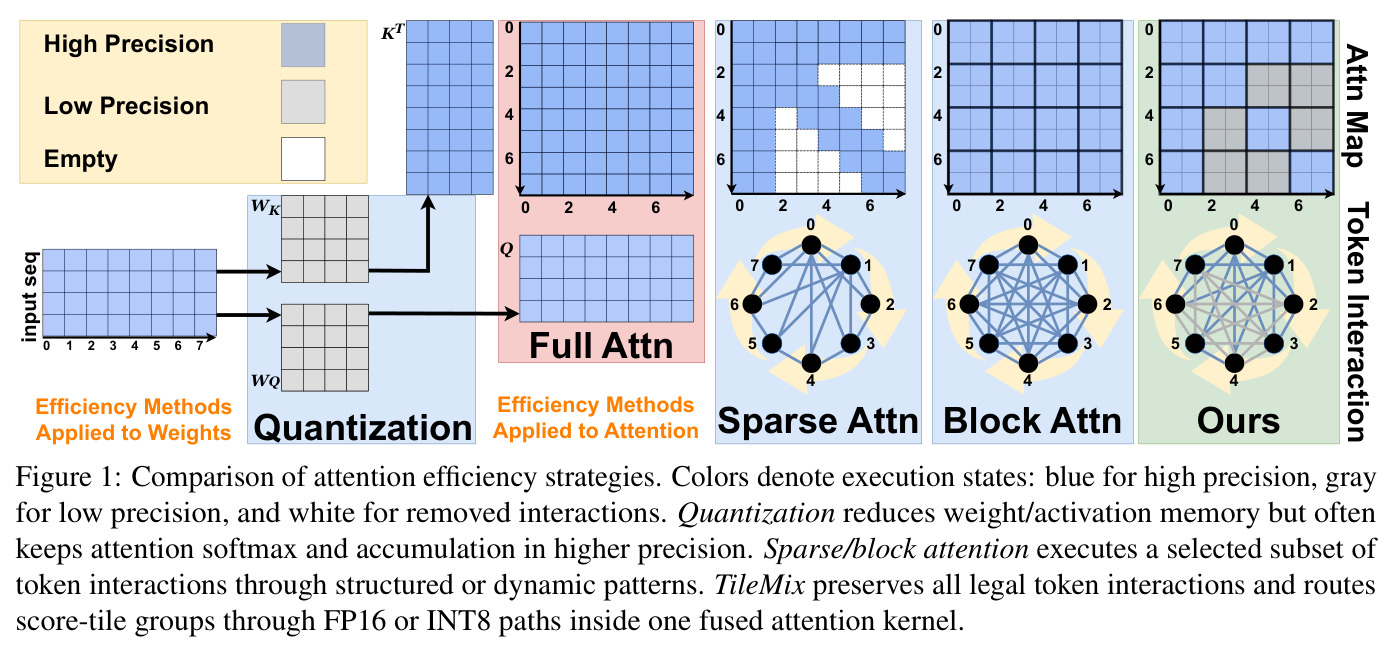

对比四类注意力加速策略的执行示意图：量化方法降低权重/激活精度但注意力 softmax 与累加常保持高精度；稀疏/块注意力只执行被选中的 token 交互；TileMix 保留全部合法交互，并在单个融合内核内把分数 tile 组路由到 FP16 或 INT8 路径。蓝色为高精度、灰色为低精度、白色为被删除的交互。
一图看懂本文与量化、稀疏两条主流路线的本质区别——“不删交互，只换精度”，是理解全文定位的起点。

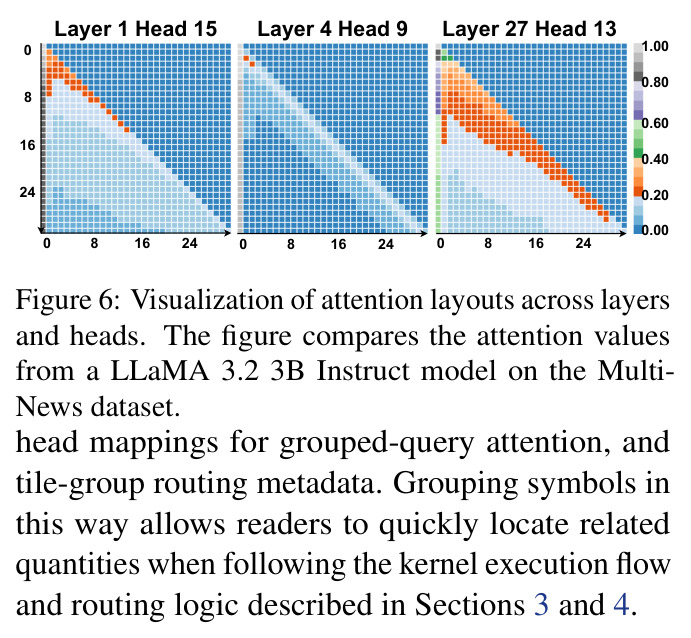

LLaMA 3.2 3B 在 Multi-News 数据上的跨层、跨头注意力图可视化，显示注意力值在 query-key 平面上非均匀分布（不同层/头的模式差异明显），为结构化 tile 组精度分配提供定性动机。
回答“为什么精度值得按空间结构分配”：注意力质量天然非均匀，均匀降精度必然浪费预算，这是方法动机的实证支撑。

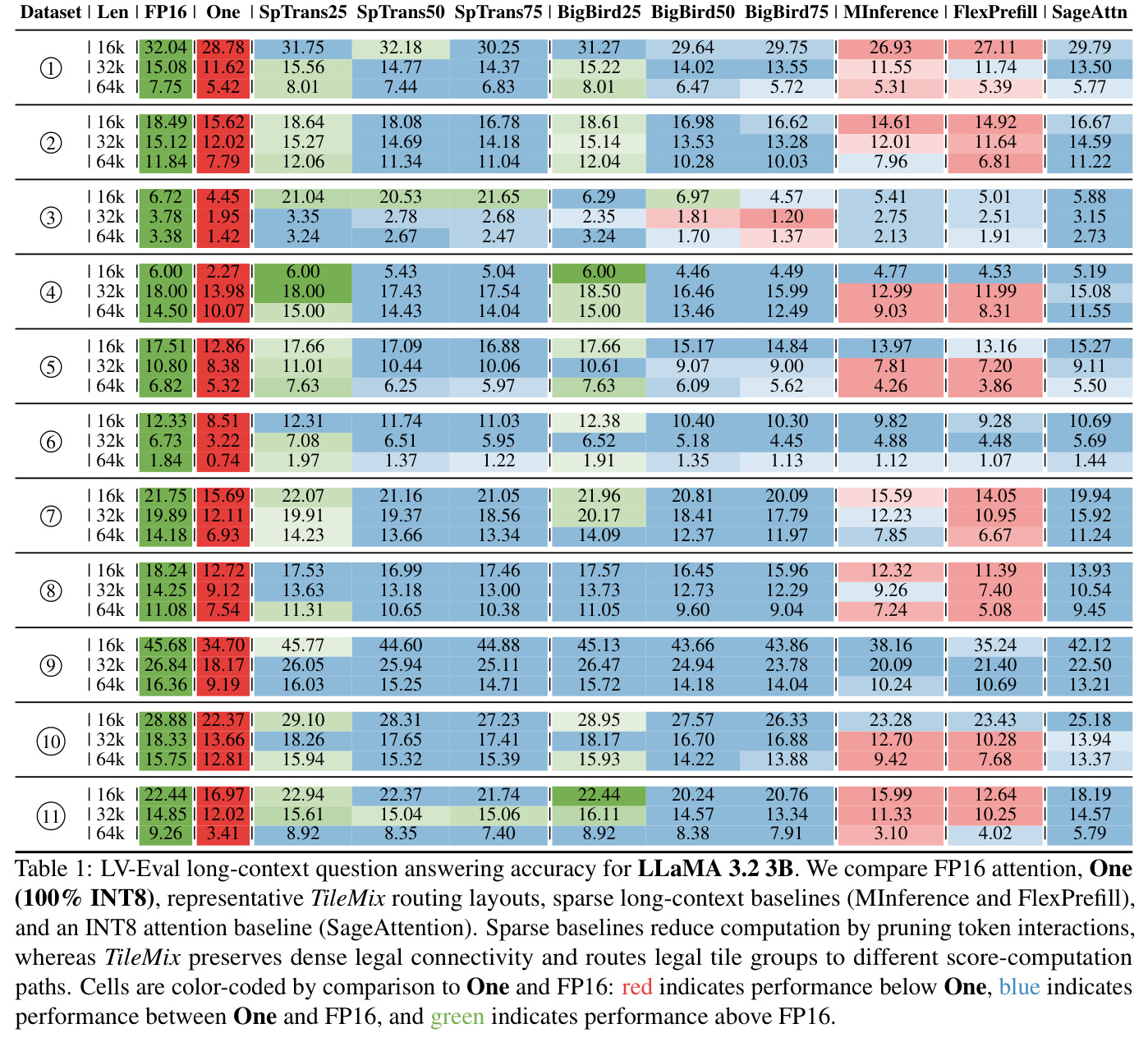

LLaMA 3.2 3B 的完整 LV-Eval 结果矩阵：FP16/One 与 6 种布局 × 3 种覆盖率的全部数字，含数据集 3 16k 处 SpTrans 21.04/20.53/21.65（FP16 仅 6.72）的异常强势区间。
主表的完整版，是核查布局-覆盖率-任务交互细节（尤其 factrecall 异常）的一手数据。

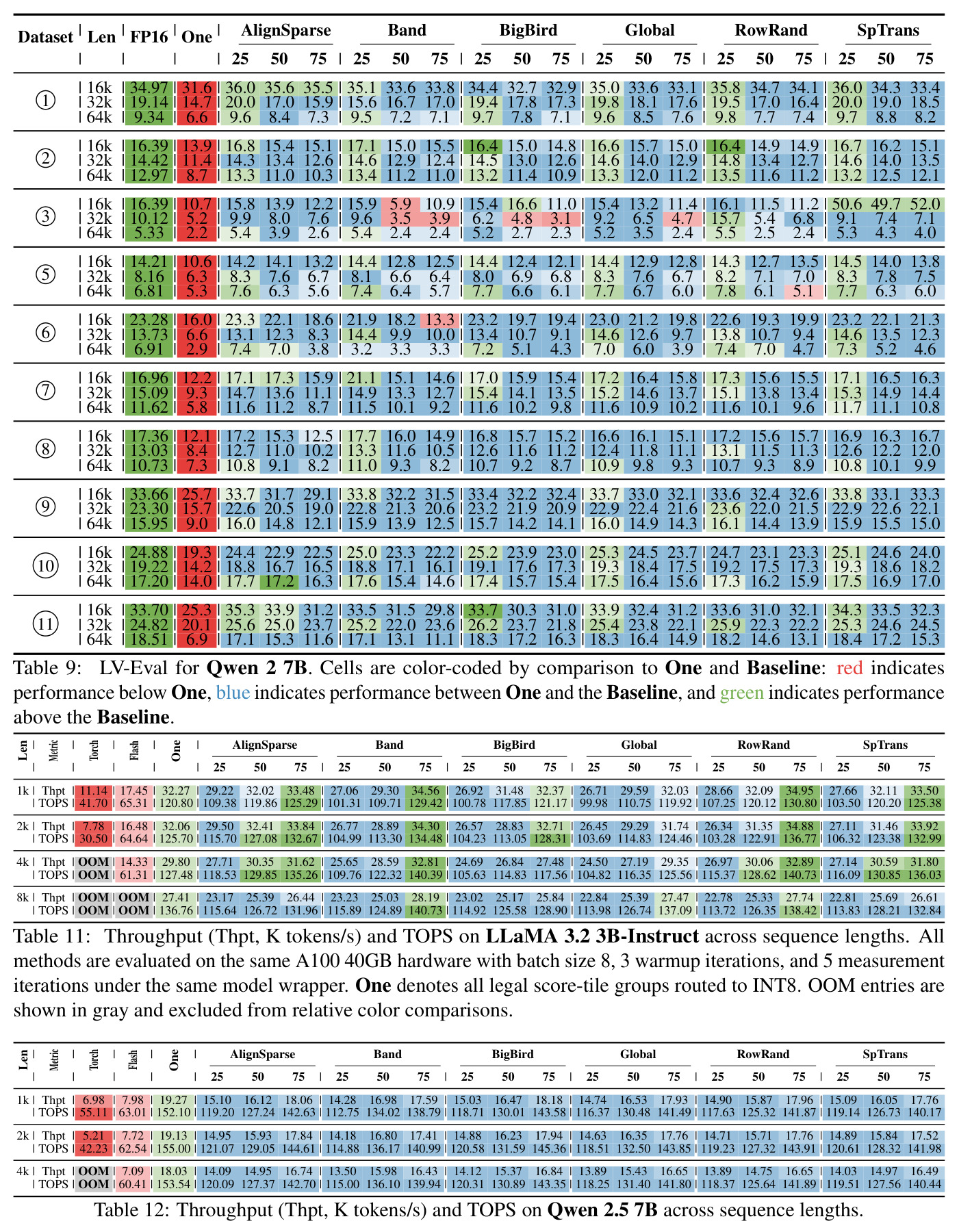

Qwen 2 7B 的完整 LV-Eval 矩阵：数据集 3 16k 处 SpTrans 达 50.6/49.7/52.0（FP16 16.39），而多数布局在其他设置下居于 One 与 FP16 之间。
跨模型验证混合路由质量的最强单点证据（比 FP16 高约 3 倍），也是分析布局-任务交互的关键数据。

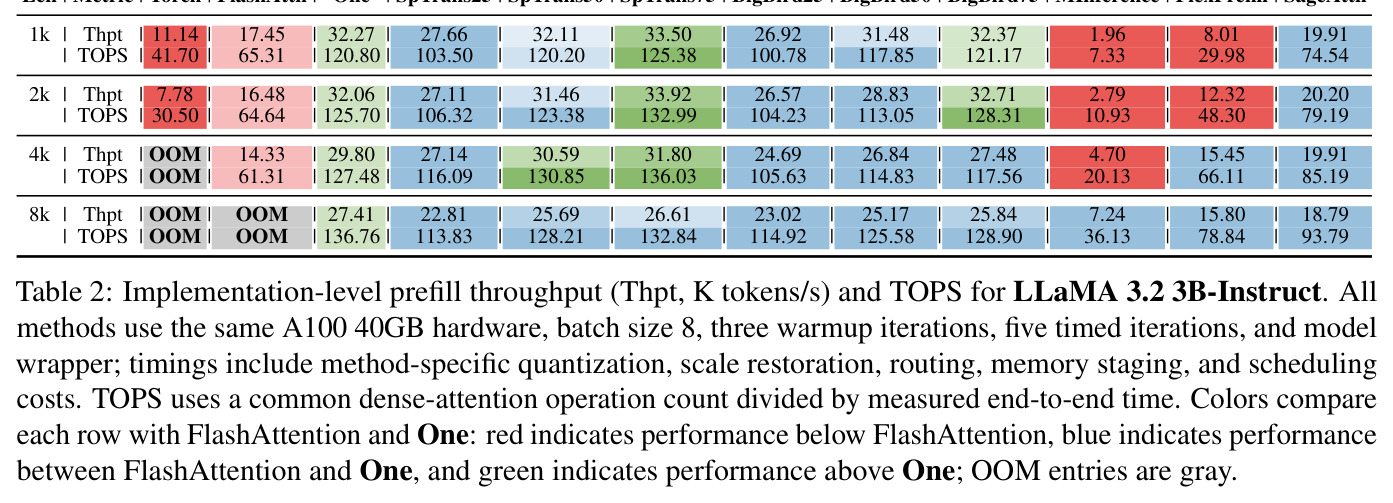

LLaMA 3.2 3B-Instruct 上 Torch/Flash/One 与全部布局×覆盖率的吞吐与 TOPS 全表：覆盖率越高吞吐越高，混合配置多与 One 相当或略低，1k 处 Band75 达 34.56 K tokens/s。
效率主表的扩展版，揭示覆盖率-吞吐关系与布局间吞吐差异的完整图景。
Qwen 2 7B 的吞吐/TOPS 全表：One 约 152-158 TOPS，各布局在 4k 处 13.5-19.2 K tokens/s，FlashAttention 仅 7.09。
补充第二个 7B 模型的效率证据，显示 TileMix 相对 FlashAttention 的加速在 7B 上同样接近或超过 2 倍。
32 层模型的最大绝对偏差：Flash 约 0.32-0.38，100% INT8 约 0.36-0.45，25% INT8 约 $5.0\text{-}5.9\times10^{-3}$。
深度扩展实验的终点，确认覆盖率而非深度是偏差的主导因素。

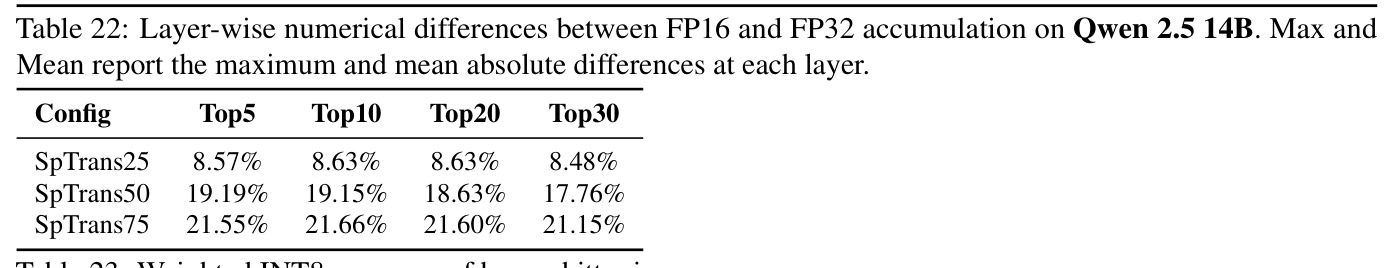

静态 SpTrans 布局下高重要性交互被路由到 INT8 的加权暴露率：SpTrans25 在 Top5/10/20/30 阈值下仅 8.48-8.63%，SpTrans50 约 17.8-19.2%，SpTrans75 约 21.2-21.7%，均低于名义覆盖率。
解释结构化布局质量优势的机理：空间模板无需在线选择就天然把大量高重要性注意力质量留在 FP16。
