RibAssist 3D：基于CT衍生双平面投影的肋骨骨折检测、肋定位与选择性3D重建 RibAssist 3D: Biplanar Rib-Fracture Detection, Addressing, and Selective 3D Localization from CT-Derived Projections
分阶段诊断证明双平面肋骨骨折3D重建的瓶颈在跨视图对应，侧位检测器质量是关键杠杆
前置知识
正交投影（Orthographic Projection）
把三维CT体积沿某一固定方向压缩成二维图像的确定性渲染方式，不模拟真实X射线的散射与组织重叠。本文将每个CT沿前后位（AP）和侧位两个相互垂直的方向渲染为$256\times256$图像，且两个视图严格共享头足方向（SI轴）的坐标。
本文全部实验都建立在这种受控几何之上：共享SI轴是候选配对门控的唯一几何依据，也是“几何精确”结论的前提。理解正交投影的模拟性质，才能明白论文结论的适用边界。
三角测量与反投影
在两个已知几何关系的视角下，同一物理点的两条投影射线在空间中相交，交点即该点的三维坐标。反投影是把二维检测位置沿投影方向还原为空间射线，三角测量则求成对射线的交点；其误差几乎完全取决于跨视图对应关系是否配对正确。
论文的最终输出是3D骨折点，其精度链条（几何往返误差0.0mm、条件中位误差1.49mm）完全由三角测量质量决定，这是理解分阶段归因实验设计的基石。
U-Net热图检测
编码器-解码器结构的全卷积网络：下采样提取语义、上采样恢复分辨率、跳跃连接融合细节，最终输出与输入同尺寸的热图，热图峰值即检测目标。本文用两个独立的单通道U-Net（基宽32，各约195万参数）分别在AP和侧位投影上输出骨折置信热图。
检测热图的置信度直接决定哪些峰值能通过提取与分配门控。论文最终把操作瓶颈归结为“侧位检测器质量”，不理解热图检测的置信度机制就跟不上这条论证链。
选择性预测与弃权
模型在置信度不足时主动放弃输出而非强行给出低质量预测，用牺牲覆盖率换取可靠性。本文在跨视图对应层面实现弃权：一对一分配为每个真实节点加入代价为$u$的虚拟“不匹配”节点，只有代价$c<2u$（等价于几何平均置信度超过阈值$1-2u=0.167$）的配对才被提交为3D输出。
“受控假输出预算下的召回”这一核心指标完全建立在弃权机制上。不理解弃权，就无法理解冻结检测器为何提交0个点、以及2.5%产率的真实含义。
FROC式预算评估
医学CAD系统的经典评估哲学：不问整体准确率，而问在允许每个病例至多出现$k$个假阳性的预算下能召回多少真目标。本文定义假3D点为10mm容差内未匹配任何真值的已提交预测，主终点为10mm容差、每例至多1个假3D点，召回$\mathrm{R@X}=\text{容差内匹配的不同GT数}/\text{全部GT}$。
论文所有召回数字（0%、2.44%、2.50%）都严格绑定“每例$\le 1$假3D点”的预算，脱离预算看召回会完全误读结论的保守程度。
AUROC
ROC曲线下面积，衡量二分类器区分正负样本的排序能力：0.5等价于随机猜测，1.0为完美判别。本文用AUROC评估学习型配对打分器区分“同一骨折的跨视图正对”与“不同骨折构成的跨视图假对”的能力。
学习型打分器AUROC仅0.57（近随机）、随检测器质量升至0.71但仍不足以支持提交，这一系列数字是“对应算法不是有效杠杆”这一核心结论的直接证据。
研究动机
肋骨骨折是胸部创伤中最常见的损伤之一，骨折数量与连枷胸的存在直接关联发病率和死亡率，因此逐根定位骨折并标注其所属肋骨（addressing）是临床常规却极繁琐的工作。在CT体积上，细微的无移位骨折在轴位切片上极易漏诊；而FracNet这类全体积3D检测网络计算量大，且依赖密集的3D标注。一条诱人的替代路线是：把CT渲染为AP和侧位两个正交2D投影，在2D上分别检测，再把匹配上的检测三角测量回3D，推理和标注成本都更低。但这条路线卡在一个困难子问题上——跨视图对应：判断哪个AP检测和哪个侧位检测是同一根物理骨折。由于大量不同骨折共享相同的SI轴坐标，这个在完整对极几何下可被约束到一条极线上的经典匹配问题，在共享单轴的设定下反而远比想象中难，此前缺乏系统性的定量解剖研究。
本文的目标是本文刻意提出一个狭窄的机制性问题：在两个正交投影中独立检测出的骨折，能否跨视图配对并三角测量为可靠的3D骨折点，同时把假3D输出的速率控制在预算内（10mm容差、每例至多1个假3D点）？作者明确拒绝给出单一的端到端大数字，而是把系统当作研究对象，做成一份分阶段诊断报告：把流水线拆解为几何、定位、对应三个环节，每次只把一个环节从Oracle真值换成模型输出，从而把成败精确归因到单一环节；再通过侧位检测器重训干预和一个2×2因子实验验证归因；最后在完全未见过的55例封存队列上做一次预注册式固定策略确认，检验开发集结论能否样本外复现。
与已有工作不同的是，独特之处有三。第一，它把“双平面3D重建为什么不行”这类模糊问题转化为可分离、可归因的假设消除实验：逐环节换装组件（Stage A到L3），而不是端到端调参，最终给出“瓶颈在对应而非几何或定位”的可复现命题。第二，AP和侧位不是真实X光片而是CT的确定性正交渲染，几何完全已知，这使几何与对应两个因素能被干净解耦——研究评估的是重建机制在受控几何下的表现，并明确声明不外推到真实双平面摄影。第三，评估严格操作化且防作弊：部署对象是3D点，因此一切以“提交的3D点是否落在真值容差内”计分，绝不使用隐藏的真值对应身份；每阶段在产出任何数字前校验输入的SHA-256哈希（数据集、检测器权重、冻结策略文件），不匹配即中止；封存评估还绑定外部数据锚防止测试队列被偷换，实现fail-closed的可审计单次确认。
核心方法

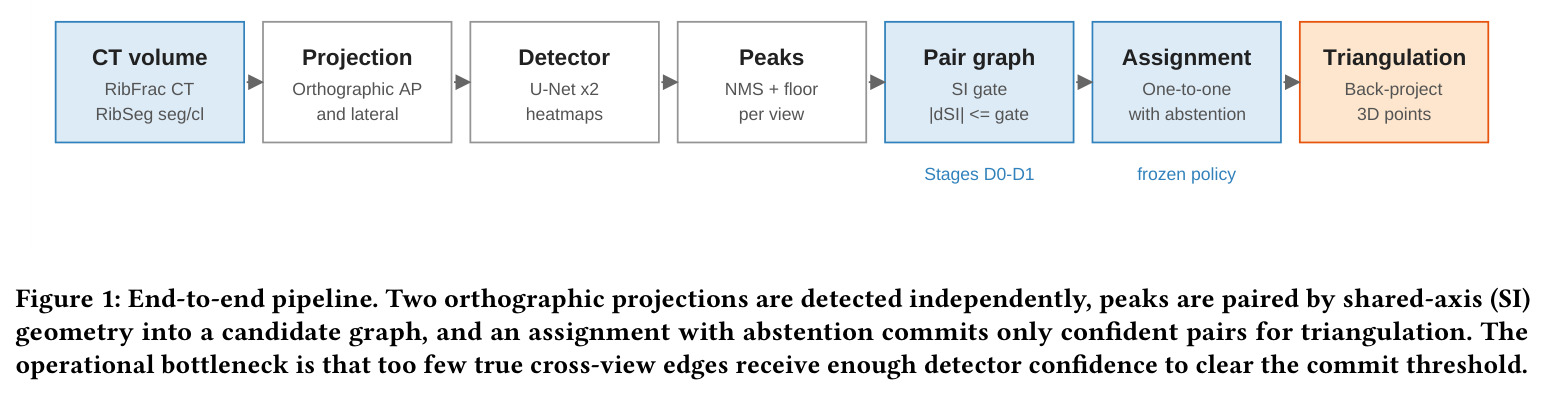

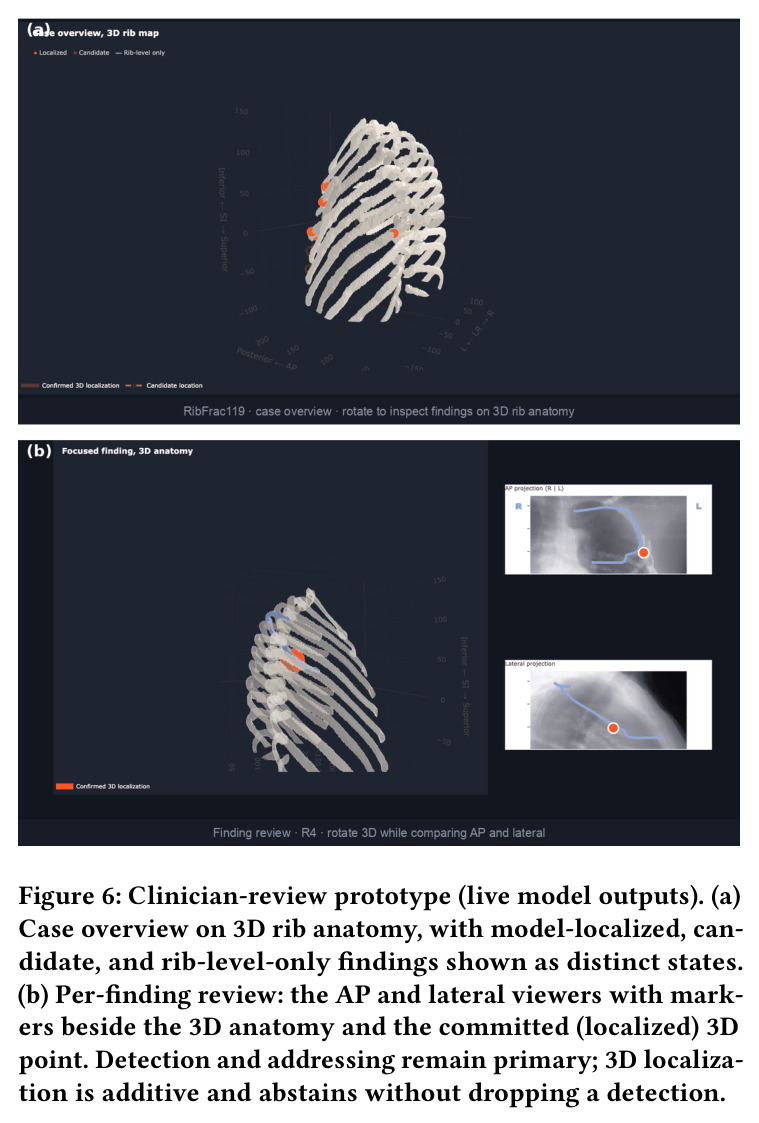

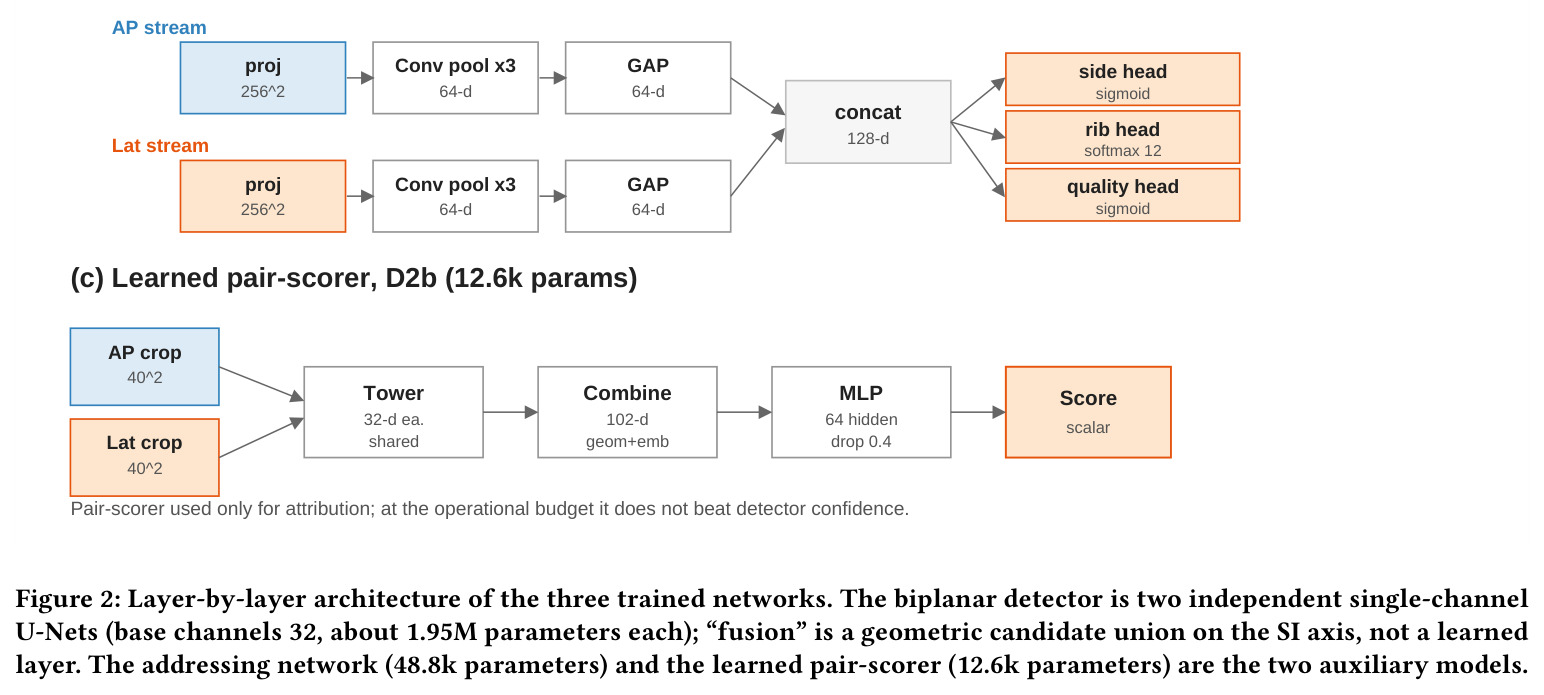

直觉上，系统像一位谨慎的放射科助手：先在两张正交“照片”上各自圈出可疑骨折，再只把跨视图位置吻合且双方置信度都足够高的发现配对，用几何方法还原其空间位置；配不上对的发现不会消失，而是保留为2D层面的可复核标注。技术路线是：将RibFrac的CT体积连同RibSeg v2肋骨分割渲染为$256\times256$的AP与侧位正交投影，两视图共享SI轴；两个独立从零训练的单通道U-Net（基宽32，各约195万参数，惩罚缩减focal loss）分别输出骨折热图；每视图用NMS加分数下限提取峰值（AP：半径5、下限0.05；侧位L2策略：半径3、下限0.10）；按SI坐标差低于容差门控构建候选配对图；带弃权的一对一分配只提交通过置信度阈值的配对；每个被提交的AP-侧位对反投影并三角测量为3D点。另有一个48.8k参数的双流CNN为每个检测预测左右侧、12类肋骨级别和质量分；一个12.6k参数的双塔打分器仅用于归因对照。检测器、提取策略、对应配置与评估协议在封存测试前全部冻结。

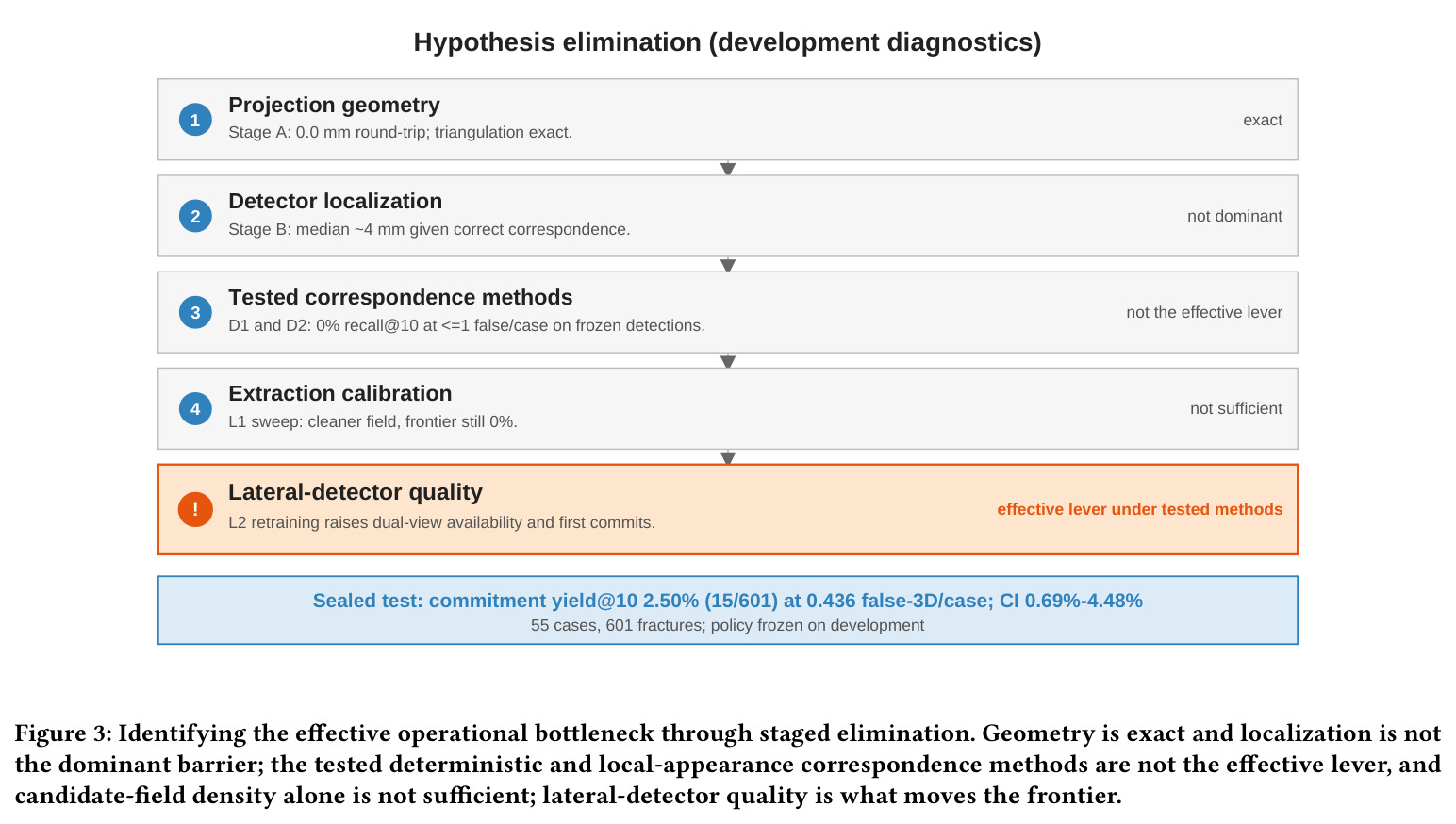

核心创新不是新网络，而是一套“分阶段假设消除+受控假输出预算”的诊断框架。作者把系统当作研究对象逐环节解剖：Stage A用纯几何验证三角测量（往返误差0.0mm）；Stage B保持Oracle对应、只换检测器输出（中位4.0mm、88%在10mm内、肋骨精确93.6%）；Stage C换成部署的SI-only匹配器（205个双视图骨折只正确配对4个）；Stage D0考察候选图（双视图可得率51.8%即召回上限）；Stage D1–D2测试确定性与学习型配对打分（预算内召回均为0%，学习打分器AUROC仅0.57）；Stage L0–L1做侧位提取校准（候选场缩至四分之一仍无法脱离零）；Stage L2仅重训侧位头（难负样本挖掘、正类权重3.0、热启动60轮），第一次把预算内召回推到2.44%；Stage L3用2×2因子实验证明增益来自检测器而非匹配方法。与FracNet的全体积3D推理、X2CT-GAN的生成式重建都有本质区别：本文是稀疏、判别式的，显式处理对应问题，并把“不敢输出”作为一等公民的安全机制。
方法步骤详情

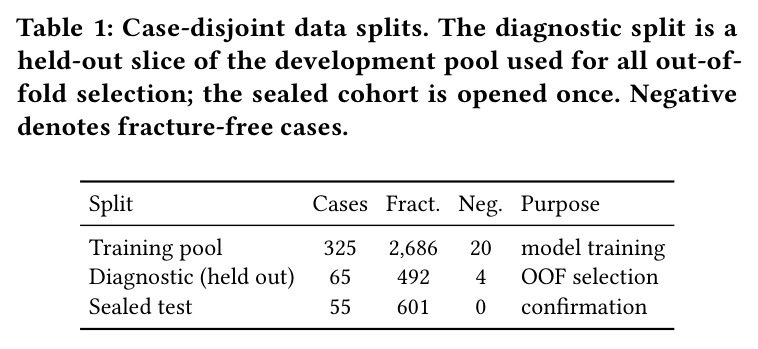

第一步，数据与投影：RibFrac CT与RibSeg v2肋骨分割渲染为$256\times256$的AP与侧位正交投影，共享SI轴；按病例切分为训练池325例（2686处骨折、20阴性）、诊断集65例（492处骨折、4阴性，OOF选择专用）、封存测试55例（601处骨折、无阴性），CT层面严格不相交。第二步，检测：两个从零训练的U-Net（各约195万参数）分别在两视图输出热图，惩罚缩减focal loss加Adam训练。第三步，峰值提取：AP用NMS半径5、下限0.05；侧位L2策略为半径3、下限0.10。第四步，候选图：仅当峰值对的SI坐标差$|\Delta SI|$低于容差时建边，冻结检测器每例约40个AP峰、188个侧位峰。第五步，带弃权的一对一分配：为每个节点加入代价$u$的虚拟不匹配节点，只有几何平均置信度超过$1-2u$（操作点0.167）的边才被提交。第六步，评估：提交对反投影为世界坐标点，按每真值骨折KD树最近体素做一对一匹配，10mm内记真、未匹配提交点记假3D点；主终点10mm、每例$\le1$假3D点。第七步，封存确认：策略冻结后对55例做单次固定策略推理，全程SHA-256校验输入并绑定外部数据锚。
技术新颖性
技术新颖性体现在四个层面。其一，评估协议：召回@X mm定义为容差内匹配的不同真值数除以全部真值，假3D点为容差内未匹配的提交预测，把“覆盖率换可靠性”的权衡硬编码进单一预算指标；所有配置选择只在开发诊断集上OOF完成，封存集只开一次且不做任何重选。其二，归因方法：2×2因子实验（冻结vs L2检测器 × 确定性vs学习型对应）显示唯一离开零点的格子是“L2+确定性”（2.44%），干净地把增益归于检测器干预——学习型打分器在重训检测器上反而更差（0.0%）；floor不变性证据（下限0.06到0.12间提交的始终是同样12处骨折）进一步证明预算由“多少真实边过置信阈”决定而非竞争者密度。其三，工程可信性：fail-closed溯源加预注册式单次封存确认，在可行性研究中相当少见。其四，诚实的组件定位：U-Net、双流CNN、双塔打分器本身都是成熟结构，作者明确说明addressing只是支撑组件、“融合”只是SI轴上的几何候选并集而非学习层——论文的贡献在实验设计而非模型结构。
实验结果

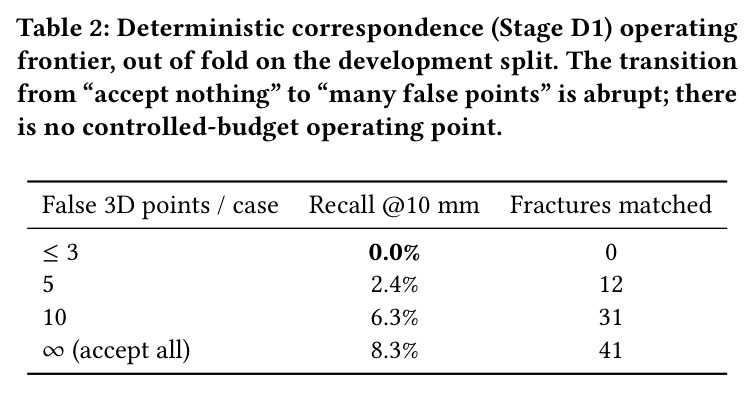

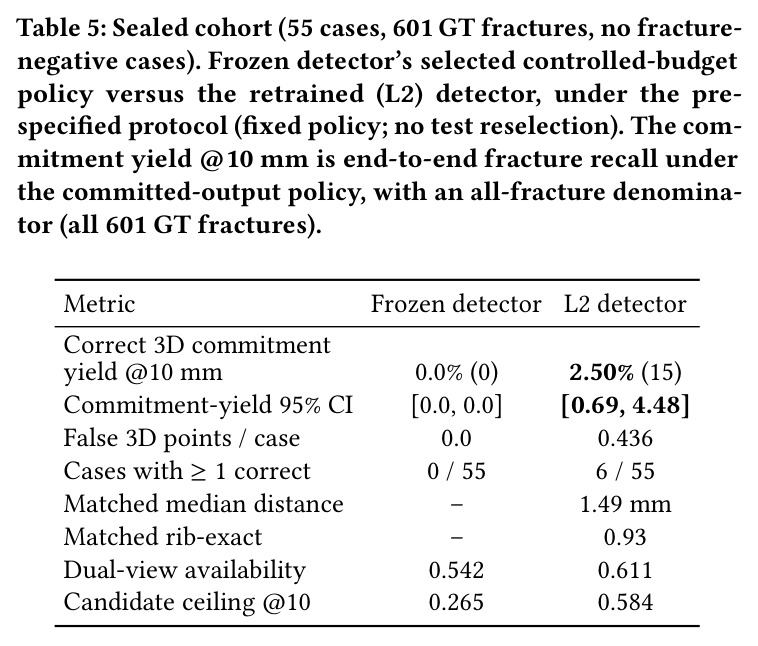

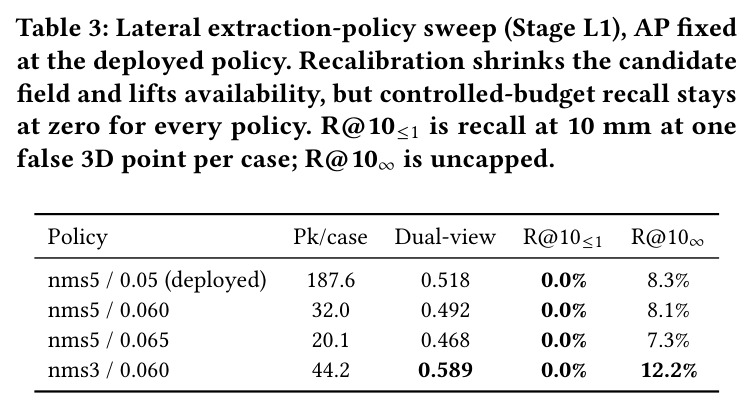

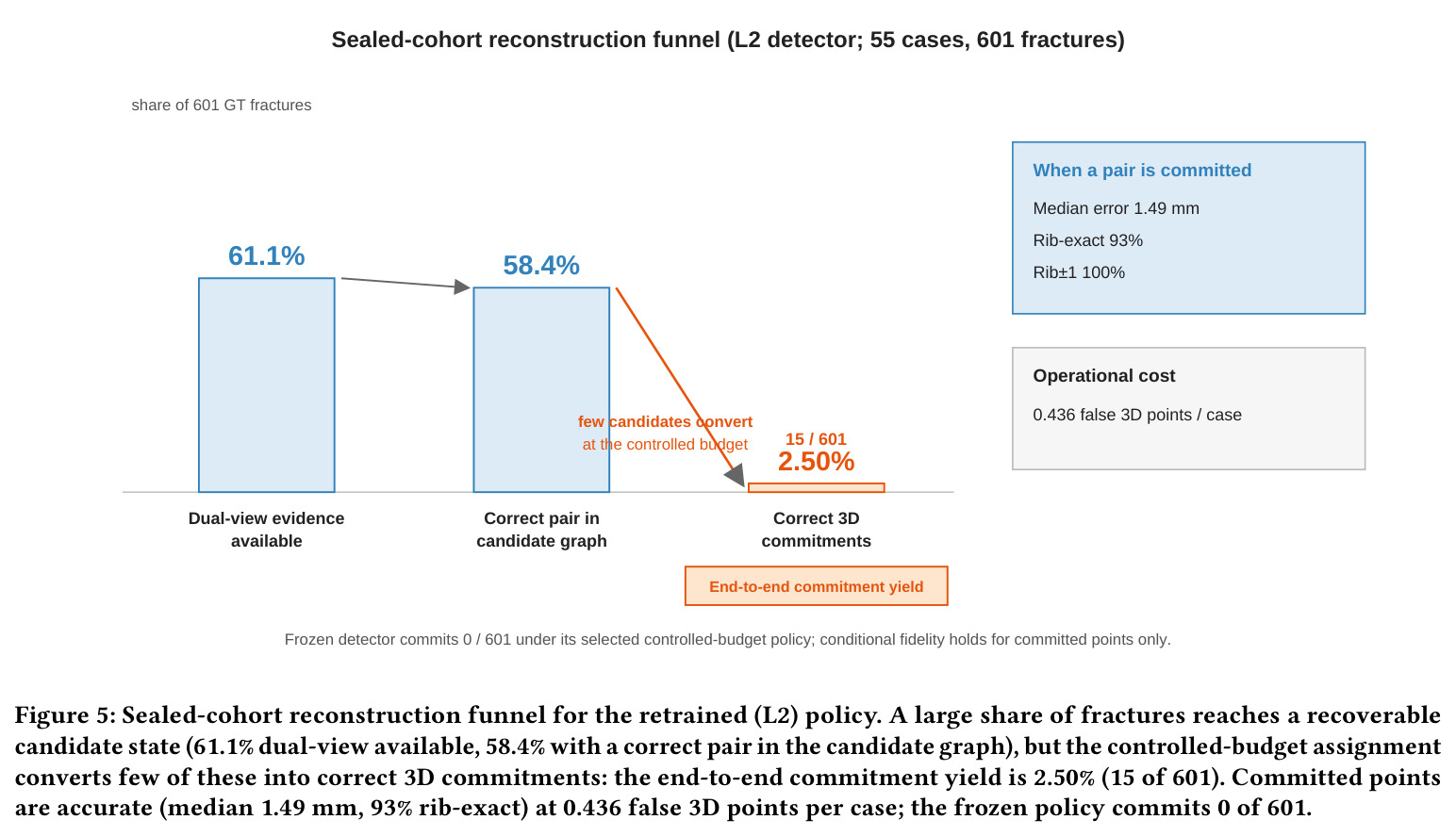

这是一份清晰的“失败解剖报告”。几何与定位不是瓶颈：Stage A几何往返误差0.0mm，真值中心三角测量中位0.0mm、肋骨精确98.6%；Stage B换成检测器峰但保持Oracle对应，中位3D误差4.0mm、88%在10mm内、肋骨精确93.6%。瓶颈是对应：SI-only匹配器在205个双视图骨折中仅正确配对4个（端到端约0.6%）；每例约40个AP峰却188个侧位峰，$|\Delta SI|$无判别力；带弃权分配在每例$\le1$假3D点预算下召回0%，学习打分器AUROC仅0.57。侧位热图峰值仅0.091（AP为0.176），68%伪峰挤在$[0.05,0.055)$；L1提取扫描候选场缩至四分之一，预算内召回仍为0%。有效杠杆是侧位检测器质量：L2重训把幅度上限抬到0.155、双视图可得率0.52→0.76，预算内召回首次到2.44%（12/492）；2×2因子证实唯一非零格子是L2+确定性（L2+学习反而0.0%）。封存测试：L2策略把15/601处骨折提升为正确3D定位，产率2.50%（95% CI $[0.69\%,4.48\%]$排除零），假3D点0.436/例，冻结策略提交0/601；提交点中位1.49mm、肋骨精确93%，6/55例受益。封存2.50%与开发OOF 2.44%高度一致。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 投影几何与三角测量验证（Stage A） | 变换往返误差 / 3D中位误差 / 肋骨精确率 | 往返0.0mm；正确配对真值中心下中位0.0mm、肋骨精确98.6% | Oracle几何自检（无外部基线） | 证明正交投影几何环节零误差，排除几何因素 |
| Oracle对应下的检测定位（Stage B） | 中位3D误差 / 10mm内比例 / 肋骨精确率 | 4.0mm / 88% / 93.6%（肋$\pm1$ 100%） | Oracle真值中心 0.0mm / 100% | 定位误差真实存在（侧位更弱）但相对对应失败可容忍 |
| 受控预算下端到端3D重建（封存测试） | 召回@10mm @≤1假3D点/例 | 2.50%（15/601），CI $[0.69\%,4.48\%]$排除零 | 冻结检测器同预算策略：0.0%（0/601） | 从零到首个非零，且封存复现开发估计（2.44%） |

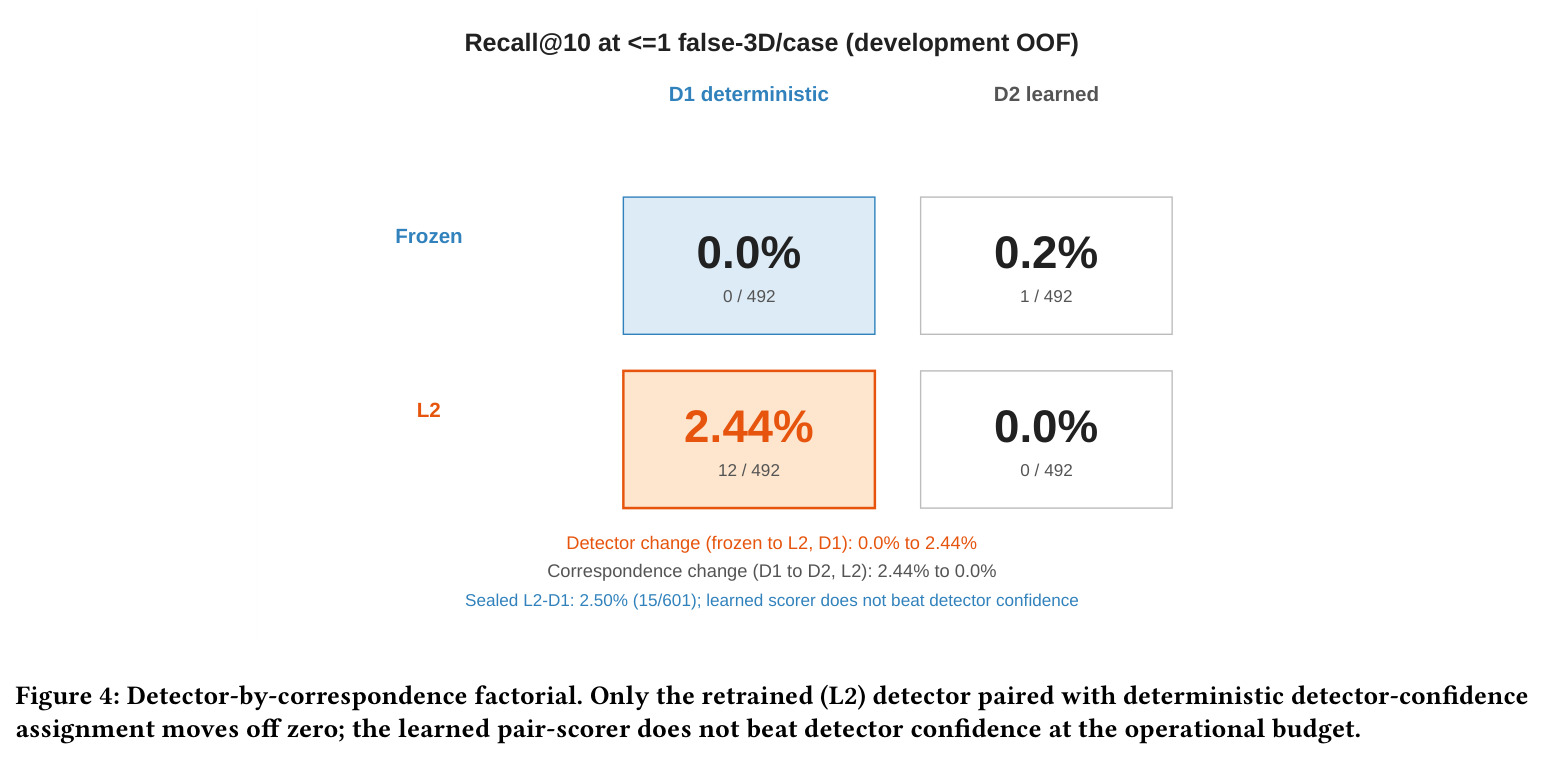

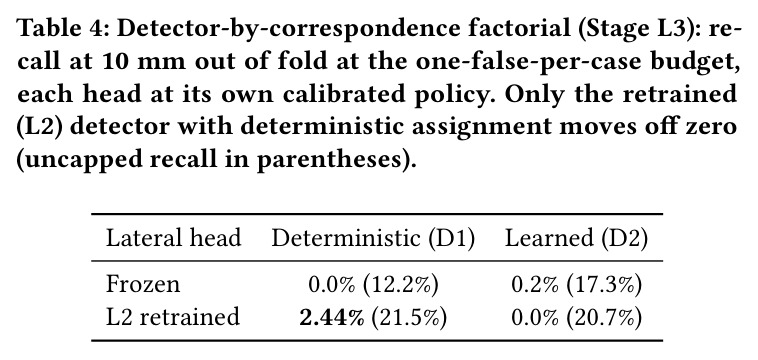

| 检测器×对应因子实验（Stage L3，开发OOF） | 召回@10mm @≤1假3D点/例 | L2+确定性 2.44%（12/492） | 冻结+确定性 0.0%；冻结+学习 0.2%；L2+学习 0.0% | 唯一非零格子证明增益归因于侧位检测器质量 |
| 跨视图对应打分（硬正对vs跨骨折对） | AUROC | 0.57（冻结）→0.66→0.71（随检测器质量提升） | 随机水平0.5 | 学习型外观打分始终不足以支持提交，已测试的匹配方法族在冻结与重训检测器上均被穷尽 |
| 无约束重建上限（不控假阳性） | 召回@10mm（无预算上限） | 8.3%（冻结确定性，41/492）至21.5%（L2+确定性） | 候选图上限：封存集双视图可得率61.1%、候选上限58.4% | 与上限的巨大差距说明瓶颈在匹配选错伴侣而非候选缺失 |
局限与改进
作者承认的局限：AP与侧位是模拟投影，未建模真实X光的散射、组织重叠与标定误差，结论不能外推到真实双平面摄影；封存队列仅55例，置信区间宽，估计是方向性而非精确的；封存集不含骨折阴性病例，真阴性扫描上的每例假输出行为完全未测量——这对任何分诊用途都是关键缺口；L2侧位头是在开发集上选出的，封存确认了方向而非无偏效应量；重训同时改变了可得率、流行率、置信度和候选上限，只能整体归因于检测器质量，不能把可得率当孤立因果中介；召回@10mm不评估骨折分型、移位或急性/愈合状态。我的补充观察：端到端产率仅2.50%且55例中49例毫无重建收益，作为“辅助工作流”的实际增量价值存疑，每例0.436个假3D点与收益的比例是否值得医生注意缺乏读者研究；SI一致性是极弱的门控约束（大量骨折共享同一SI坐标），作者未尝试用肋骨级别先验收紧；学习型打分器仅12.6k参数、只看$40\times40$小图块，欠参数化可能是其近随机表现的部分原因，“外观方法无效”的结论范围有限；也没有与FracNet等体积方法在同一数据上的直接对比。
独立分析的弱点
弱点一：覆盖率过低。2.50%产率意味着约40处骨折才贡献1个3D点，55例中49例毫无重建收益，辅助场景下也难证明运维成本。改进：优先强化侧位检测器（更强骨干、真实X光增广、半监督预训练），或加轻量3D确认通道二次验证已提交点，从而放宽前级阈值。弱点二：对应阶段信息利用不足。只用SI标量门控加局部图块外观，丢弃了肋骨级别、左右侧和全局解剖排序等强先验。改进：用addressing模型给检测打肋骨级别标签，把配对约束升级为“同侧同肋+SI单调序一致”的组合约束，或做全局图匹配。弱点三：学习型打分器可能被低估。12.6k参数的双塔在每例188个侧位候选的极度失衡场景下训练，正负比悬殊、信号稀薄。改进：加大容量、批内难负采样，或在分配损失下联合训练检测与对应。弱点四：阴性安全未验证。0.436假3D点/例只在骨折阳性病例上统计，无法推断无骨折扫描上的假输出率，分诊场景不可用。改进：构建含阴性病例的封存集并报告每例假阳性分布。弱点五：模拟投影到真实X光的域差距完全未量化，而真实双平面摄影下AP与侧位并不共享精确的SI轴。
未来方向
作者明确提出的方向：全局解剖匹配、肋骨身份与排序约束、基于图或全视图特征的对应方法、检测-对应联合学习模型、真实（非模拟）双平面输入、以及对已接受点的3D确认通道；优先级上明确“侧位检测器质量优先于对应算法”。基于成果可延伸的方向：其一，把分阶段假设消除框架模板化，推广到其他多视图稀疏重建任务（如冠脉投影、其他骨科骨骼），它本身是一套可复用的实验方法论；其二，主动学习闭环——用交互原型中医生的needs-review候选对作为弱标签微调对应模型，把“弃权”变成数据引擎；其三，把弃权阈值与conformal prediction等分布无关校准结合，给出有统计覆盖保证的提交规则；其四，用X射线物理仿真（散射、噪声、几何标定误差）构造中间域，量化并弥合模拟到真实的差距；其五，开展读者研究，在原型界面中测量2D标注加选择性3D提示对阅片速度和漏诊率的影响，把“工作流相关性”主张变成实证结论。
复现评估
复现条件相当好。源代码、切分标识符、冻结策略文件、评估脚本和复现说明都在公开GitHub仓库（参考文献[9]）；数据全部来自公开的RibFrac与RibSeg v2数据集；每阶段在产出任何数字前校验输入（数据集、检测器checkpoint、冻结策略）的SHA-256哈希，封存评估绑定外部数据锚，整条链路可审计，所有报告数字均可再生成。限制在于：第三方数据集文件和训练好的checkpoint因许可与体积原因不再分发，需要自行下载重训。好在模型极小（检测器各约195万参数、addressing 48.8k、打分器12.6k），输入是$256\times256$的单通道投影，单张消费级GPU即可完成训练；两个从头U-Net加上60轮侧位重训，估计单GPU数小时到一天量级，论文未给出精确训练时长。主要难度不在算力而在协议纪律：必须严格遵守分阶段选择（一切调参只碰诊断集）、封存集只开一次，以及复现CT到投影的渲染管线细节。对想验证结论的研究者是中低难度；对想直接部署者则不适用，作者也明确这不是医疗设备。
论文图表
