面向自监督跨表征学习的一致性驱动协同演化

用图表-表格-代码三表征一致性作为自监督信号协同优化多模态跨表征理解

前置知识

多模态大语言模型(MLLM)

能同时处理图像和文本的视觉-语言模型，如 Qwen3-VL、InternVL。它把图像编码为视觉 token 再与文本 token 一起送入 LLM 主干，从而具备「看图说话」的能力，是本文 $M_\theta$（从图表生成代码/表格）的核心载体。

本文的 $M_\theta$ 必须用 MLLM 才能直接吃进 chart 图像 $v$，理解其坐标轴、刻度、数据系列后输出表格 $t$ 与可视化代码 $c$；读懂本文必须理解 MLLM 的视觉感知局限与误差来源。

策略优化与GRPO

强化学习中更新策略 $\pi$ 的范式。PPO 通过裁剪重要性比率 $\text{clip}(\rho, 1-\epsilon, 1+\epsilon)$ 限制更新步长并加 KL 惩罚；GRPO（Group Relative Policy Optimization）则对一组采样轨迹用组内均值/标准差归一化计算优势 $A=(r-\mu)/(\sigma+\delta)$，免去额外 value 网络。本文把一致性奖励作为「即插即用」信号接入 GRPO/DAPO/GSPO。

CoCoEvolve@Train 的训练目标（Eq.8/15/16）本质就是 PPO 式裁剪损失加 KL，只是奖励来自跨模型一致性；不理解 GRPO 的优势归一化就看不懂两模型如何耦合更新。

循环一致性(Cycle Consistency)

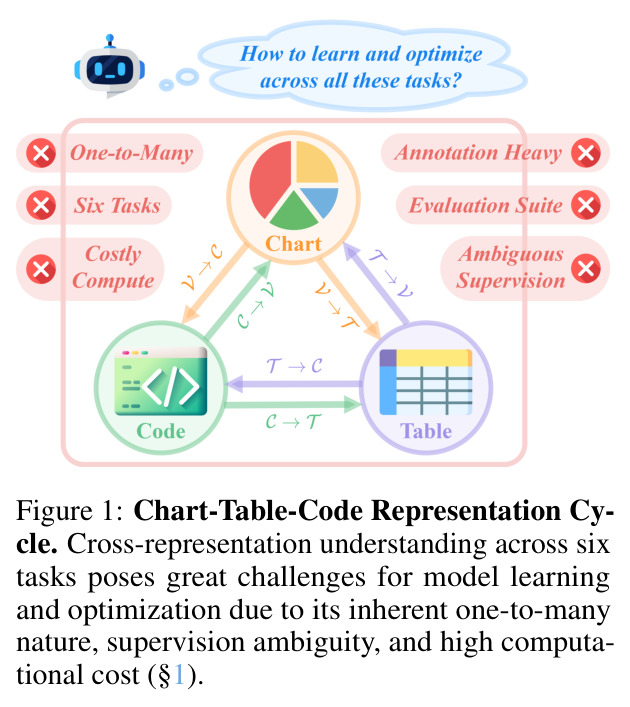

源自 CycleGAN 的自监督思想：若无配对数据，可让 $A\to B\to A$ 的往返重建一致，从而无标注地学到跨域映射。本文把 chart $V$、table $T$、code $C$ 构成 $V\to T\to C\to V$ 的完整循环，用一圈下来结果是否自洽作为监督信号。

本文的核心创新就是把 cycle consistency 从视觉单表征扩展到「图表-表格-代码」三表征，并用确定性代码执行器 $h$ 闭合循环，这是理解整个方法论的钥匙。

奖励塑造与防合谋(Reward Hacking)

在 RL 中设计奖励函数引导模型学到的行为。若只奖励两模型互相一致，它们会「合谋」产出语义错误但彼此一致的输出（退化解）。本文用个体接地奖励（与原图 $v$ 对齐）和不对称权重 $\lambda_\theta=0.7$ 来抑制这种退化。

理解作者为何给 $M_\theta$ 高个体权重、给 $M_\psi$ 高一致性权重（Eq.7、Tab.6、Fig.11），是读懂奖励设计精妙之处与防 reward hacking 的关键。

图表理解与 chart-to-code 生成

从图表图像抽取结构化表格（chart-to-table）或重建绘图代码（chart-to-code）的任务。一个 chart 可对应多种有效表格布局、多种绘图库写法，因此是天然的「一对多」问题，监督标注既贵又模糊。

这是本文要解决的核心应用场景；理解其一对多本质，才能明白为何需要「约束 $s$」把映射 ground 成严格一对一。

研究动机

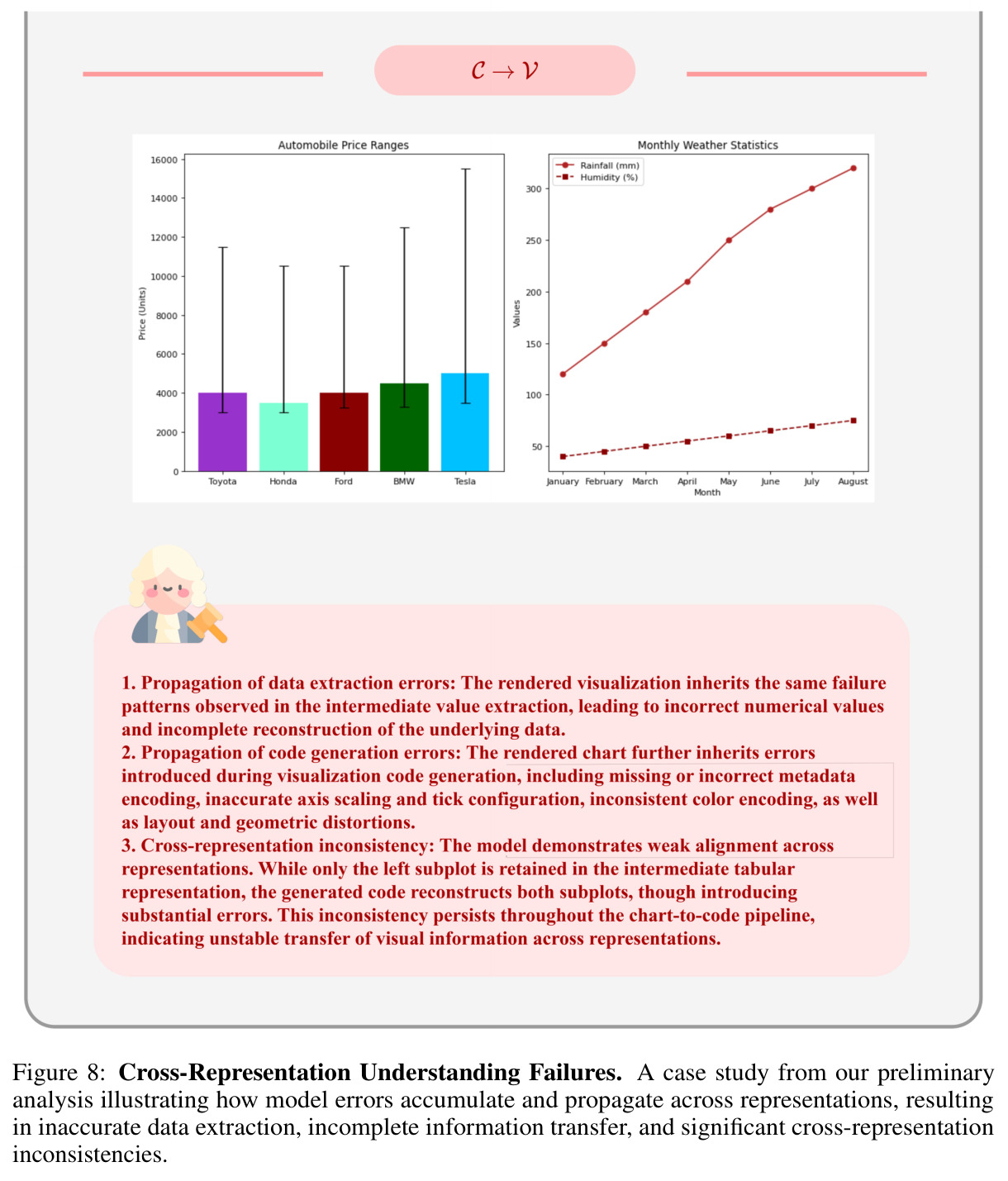

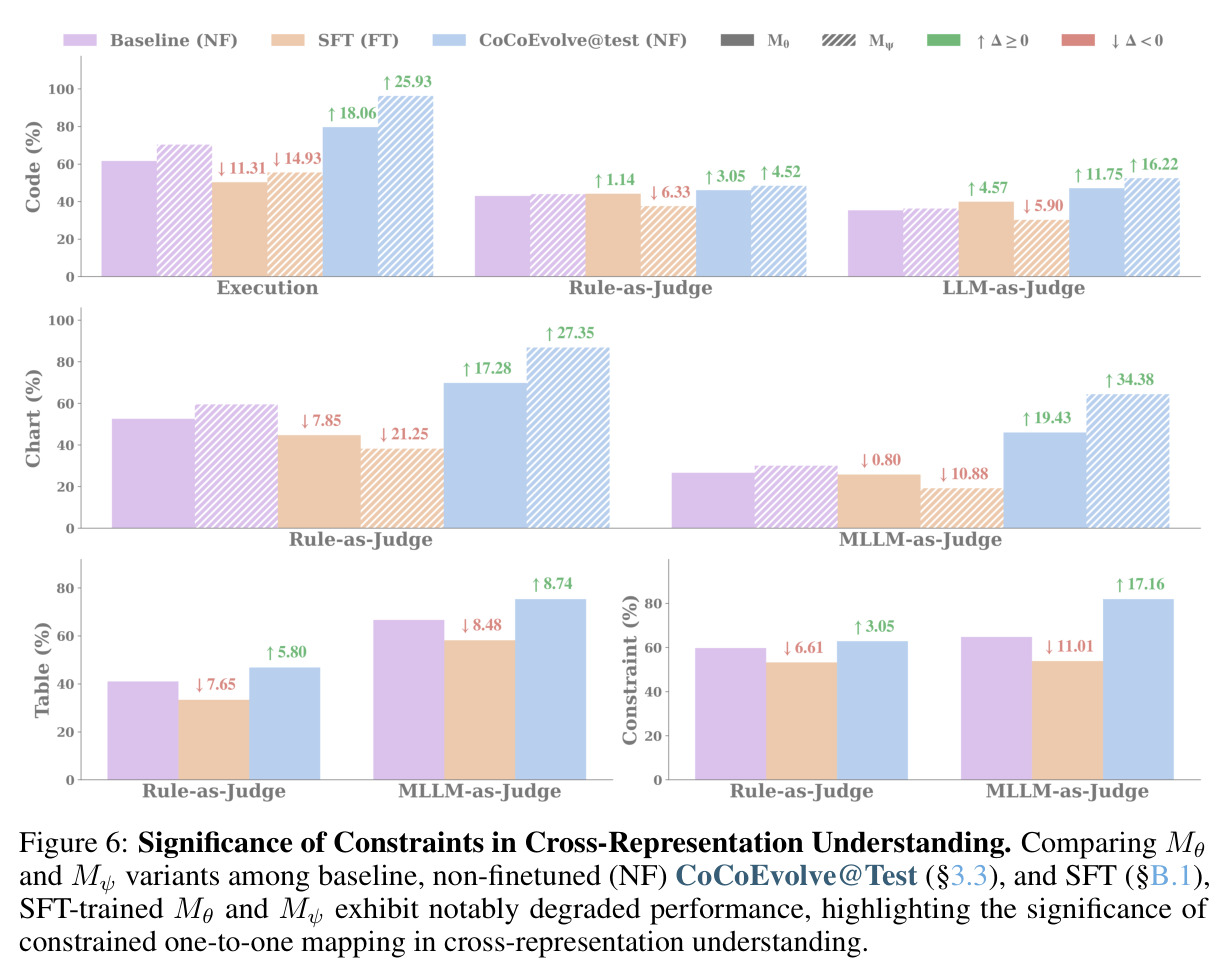

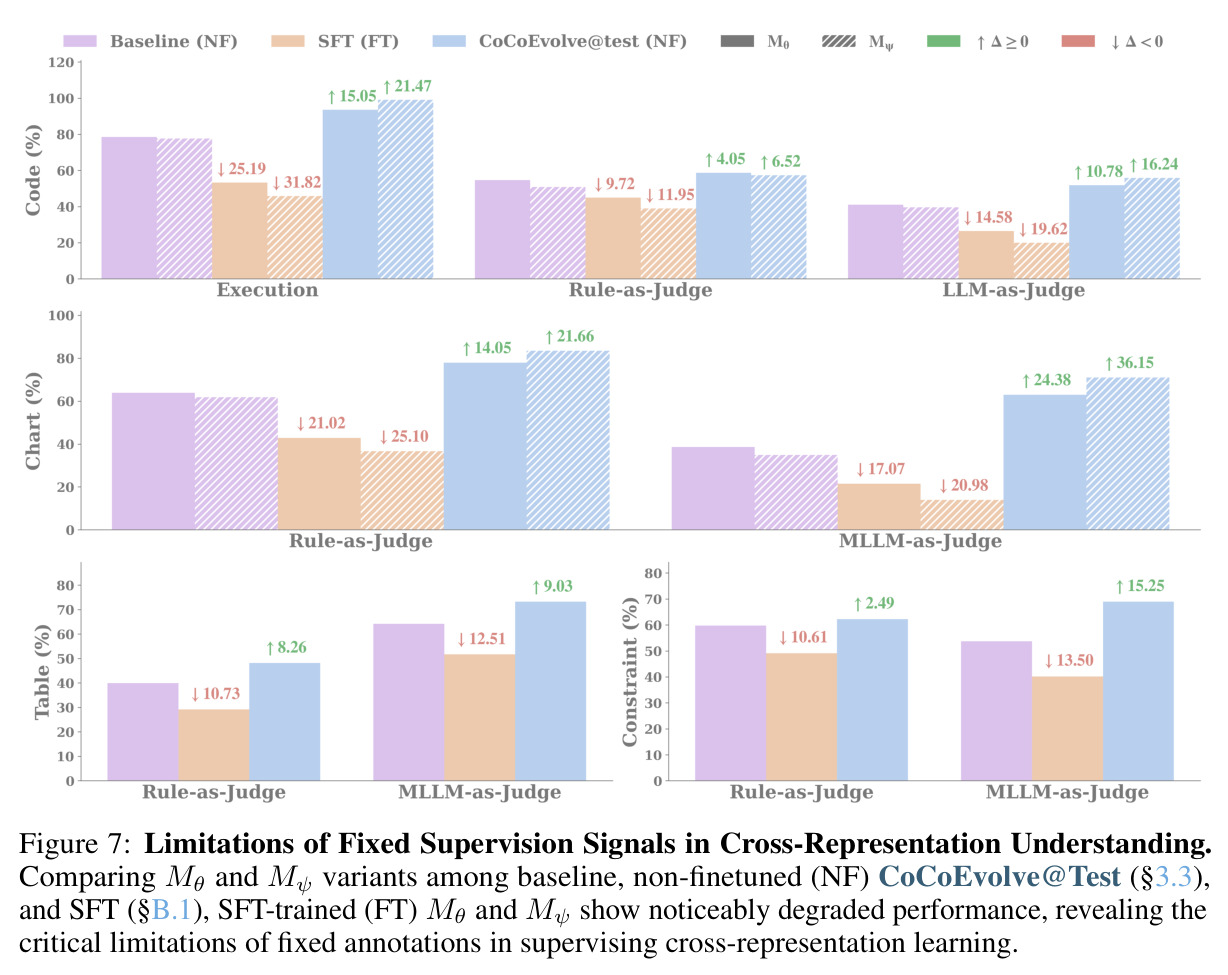

同一份数据可表达为 chart 图像 $v$、表格 $t$、可视化代码 $c$ 三种表征，它们彼此本应语义自洽，但现有工作把它们割裂成独立的有监督任务（chart-to-table、chart-to-code），面临三层根本困难。其一，映射天然「一对多」：一张图可对应多种表格布局、多种绘图程序，使标注空间爆炸且定义不清——作者在 §B.1 用 ChartNet 假设的「一对一」标注做 SFT，反而让 $M_\theta$ 的沙箱执行成功率 $\downarrow 11.31\%$、$M_\psi$ 在多项指标上 $\downarrow$ 最多 $21.25\%$。其二，固定监督无法泛化：在 chart-to-table / chart-to-code 上训练，反方向（table-to-chart）与未见组合（table-to-code）性能 $\downarrow$ 最多 $31.82\%$（§B.2）。其三，作者在 §B.3 案例分析中发现模型错误高度跨表征关联——表格里的数值错误会传染到代码与渲染图，且三种表征常相互矛盾（如表格只含左子图信息而代码却试图重建双子图），说明问题根源是共享的「图表理解缺陷」而非单表征误差。

本文的目标是本文要构造一个原则性的、免标注的优化信号，使其同时满足三个性质：(1) 任务无关——不依赖某一具体边（如 chart-to-code）；(2) 方向无关——对 $V\Leftrightarrow T$、$T\Leftrightarrow C$、$V\Leftrightarrow C$ 六个方向一视同仁；(3) 表征无关——对 chart/table/code 任意组合可泛化。更进一步，作者希望该信号能在训练时（CoCoEvolve@Train）与推理时（CoCoEvolve@Test）都发挥作用，让两个模型 $M_\theta$、$M_\psi$ 通过图表-表格-代码循环协同演化、彼此互相提供越来越强的监督，最终在四个基准的六任务上系统提升跨表征理解，并能迁移到域外域内任务。

与已有工作不同的是，现有思路要么把每条边当成独立有监督任务（需要昂贵标注、忽略三表征间的语义冗余），要么把 cycle consistency 局限在视觉单表征或特定域。CoCoEvolve 的独特切入是双管齐下：先用「显式约束 $s$」把一对多映射 ground 成严格一对一对应（§3.1 的 $g_\psi(\cdot|s)$），再把「三表征一致性」本身当作无需任何标注的自监督信号，统一 cycle consistency 与 co-training，用一个确定性沙箱执行器 $h$ 闭合循环——这样既绕开了标注瓶颈，又能施加全局语义约束、自然泛化到任意方向与组合。

核心方法

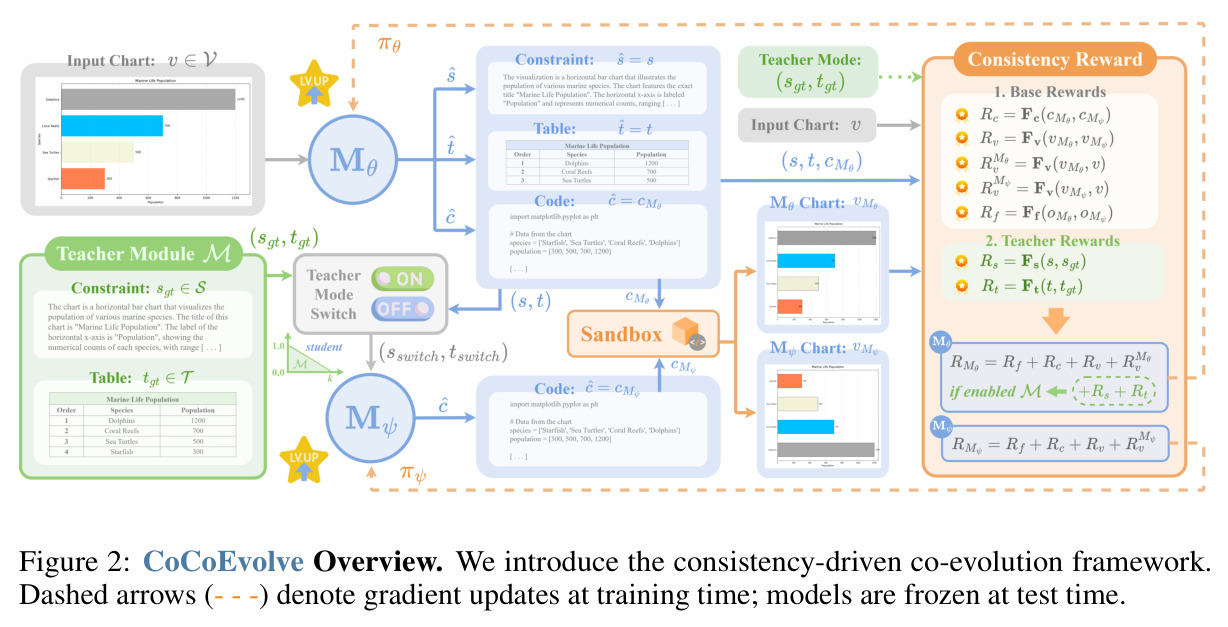

直觉非常朴素：若 chart、table、code 都正确地表达同一份数据，它们经循环往返应当相互一致；这种「一致性」无需任何人工标注，却同时刻画了结构、视觉、语义三层面的自洽，是比单任务 ground truth 更强的全局信号。技术路线上，作者把问题形式化为三空间 $\mathcal{V}/\mathcal{T}/\mathcal{C}$ 及六任务循环，定义三个方向映射 $f_\theta:\mathcal{V}\to\mathcal{T}$（多模态模型 $M_\theta$）、$g_\psi:\mathcal{T}\to\mathcal{C}$（语言模型 $M_\psi$，并由约束 $s$ 条件化为 $g_\psi(\cdot|s)$）、$h:\mathcal{C}\to\mathcal{V}$（确定性 Docker 沙箱执行器）。两个模型在共享循环上协同：$M_\theta$ 采 $K_\theta$ 条轨迹，每条再由 $M_\psi$ 条件采样 $K_\psi$ 条子轨迹，用层级奖励打分后接 GRPO/PPO 式更新，且同一目标在测试时复用做 co-optimization。

核心创新点是把「跨表征一致性」首次显式提升为优化信号，并与已有方法的本质区别在于三点。第一，不依赖任何标注——奖励完全由沙箱执行结果（代码能否渲染、渲染出的图是否相似）与轻量 embedding 相似度（CLIP/DINOv2/CodeBERT）计算，训练阶段 API 成本为 $0$。第二，方向与表征无关——一致性奖励天然对称，对六个方向等价，因而能泛化到训练时未见过的反方向与组合。第三，把 cycle consistency 与 co-training 统一：两模型在采样与奖励上双向耦合（$M_\psi$ 以 $M_\theta$ 输出为条件、$M_\theta$ 的优势跨 $K_\psi$ 子轨迹边际化），随训练推进互相增强。为防止两模型合谋产出「互相一致但语义错误」的退化解，作者引入个体接地奖励（与原始 $v$ 对齐）与不对称权重。

方法步骤详情

完整训练流程如下。(1) 对每张无标注图 $v\in\mathcal{V}$，$M_\theta$ 采样 $K_\theta=4$ 条 rollout $o_\theta^{(i)}=(\hat{s}^{(i)},\hat{t}^{(i)},\hat{c}_\theta^{(i)})$。(2) 对每条 $o_\theta^{(i)}$，$M_\psi$ 条件采样 $K_\psi=4$ 条 $o_\psi^{(i,k)}$，得代码 $\hat{c}_\psi^{(i,k)}$。(3) 用沙箱 $h$ 把所有 $\hat{c}$ 渲染回图 $\hat{v}=h(\hat{c})$。(4) 计算层级奖励：代码一致性 $F_c=\omega_e\mathbf{1}[\text{both exec}]+\omega_s\cdot\text{sim}_c(\hat{c}_\theta,\hat{c}_\psi)$（Eq.3/4，含基准锚定 $e_{base}$ 归一化），视觉一致性 $F_v$ 对 $\{\text{clip,ssim,ocr,dino}\}$ 四维加权（Eq.5），格式奖励 $F_f$（Eq.6）。(5) 拼成总奖励 $R_\pi=\lambda_f F_f+\lambda_c F_c+\lambda_v F_v(\hat{v}_\pi,v)+\lambda_v' F_v(\hat{v}_\theta,\hat{v}_\psi)$（Eq.7），其中跨模型项 $F_c,F_v(\hat{v}_\theta,\hat{v}_\psi)$ 强制互一致，单模型项 $F_v(\hat{v}_\pi,v)$ 防合谋。(6) 计算 $M_\theta$ 的边际化优势 $A_\theta=(\bar{r}_\theta-\mu_\theta)/(\sigma_\theta+\delta)$（跨 $K_\psi$ 子轨迹求均，Eq.17/18）与 $M_\psi$ 的组内优势（Eq.19），用裁剪比率损失加 KL 惩罚做 PPO/GRPO 式更新（Eq.8/15/16）。(7) 推理时 CoCoEvolve@Test 冻结两模型，对 $K_\theta\times K_\psi$ 候选用同一 $R$ 选最优（Eq.9）。监督扩展下，teacher $\mathcal{M}$ 以概率 $\alpha$ 把条件替换为真值 $(s_{gt},t_{gt})$ 并追加约束/表格奖励 $R_s,R_t$（Eq.11-13），$\alpha$ 线性退火（Eq.14）。

技术新颖性

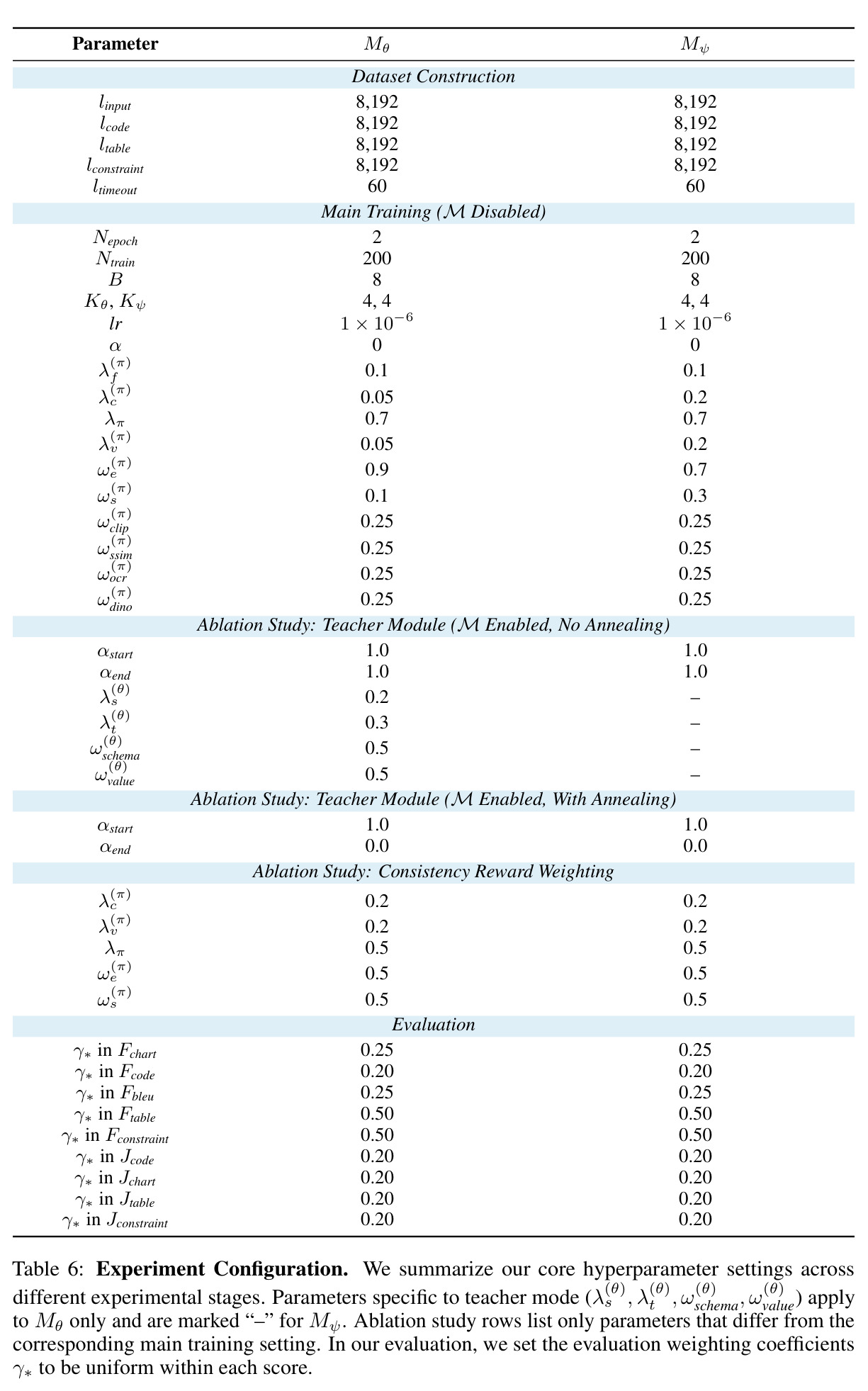

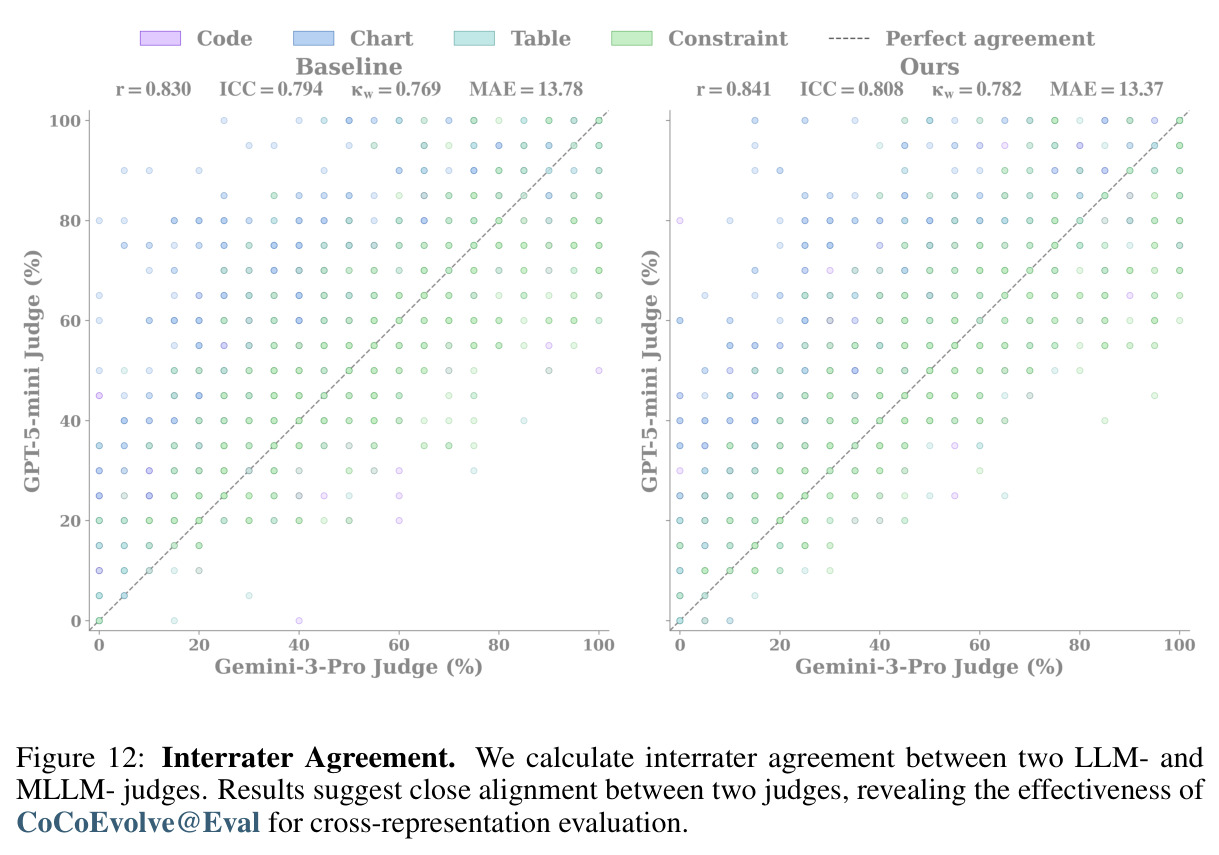

技术新颖性体现在四方面。其一，奖励不对称设计（Tab.6）：给负责多模态感知的 $M_\theta$ 高个体权重 $\lambda_v=0.7$、低一致性 $\lambda_c=\lambda_v'=0.05$、高执行权重 $\omega_e=0.9$；给单模态翻译的 $M_\psi$ 高一致性 $\lambda_c=\lambda_v'=0.2$——这种「按角色配权」既是合理归纳偏置又构成防合谋机制（Fig.11 验证）。其二，把测试时一致性 co-optimization 与训练时 co-evolution 共用同一目标，使 @Test 能在不微调时仍提升并显著降低 API 成本（$0.8637\to0.2382$ 美元/样本）。其三，与监督信号无缝兼容（teacher $\mathcal{M}$+线性退火），可在自监督与弱监督之间平滑过渡。其四，CoCoEvolve@Eval 评测套件把 LLM/MLLM-as-Judge 从单一 0-100 粗分拆成五维细粒度评分（共 27 指标），规避了大模型在宽区间打分上的不可靠性，本身也是方法论贡献。

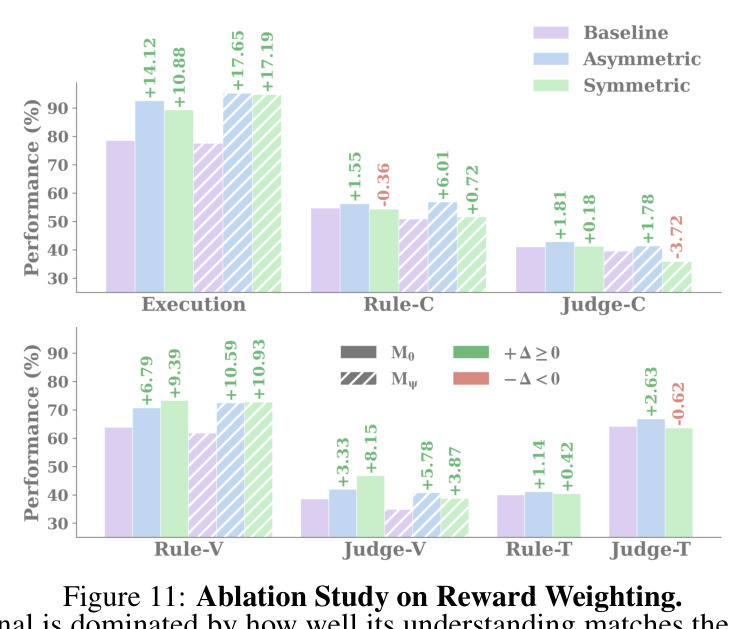

**Figure 11**: Ablation Study on Reward Weighting

实验结果

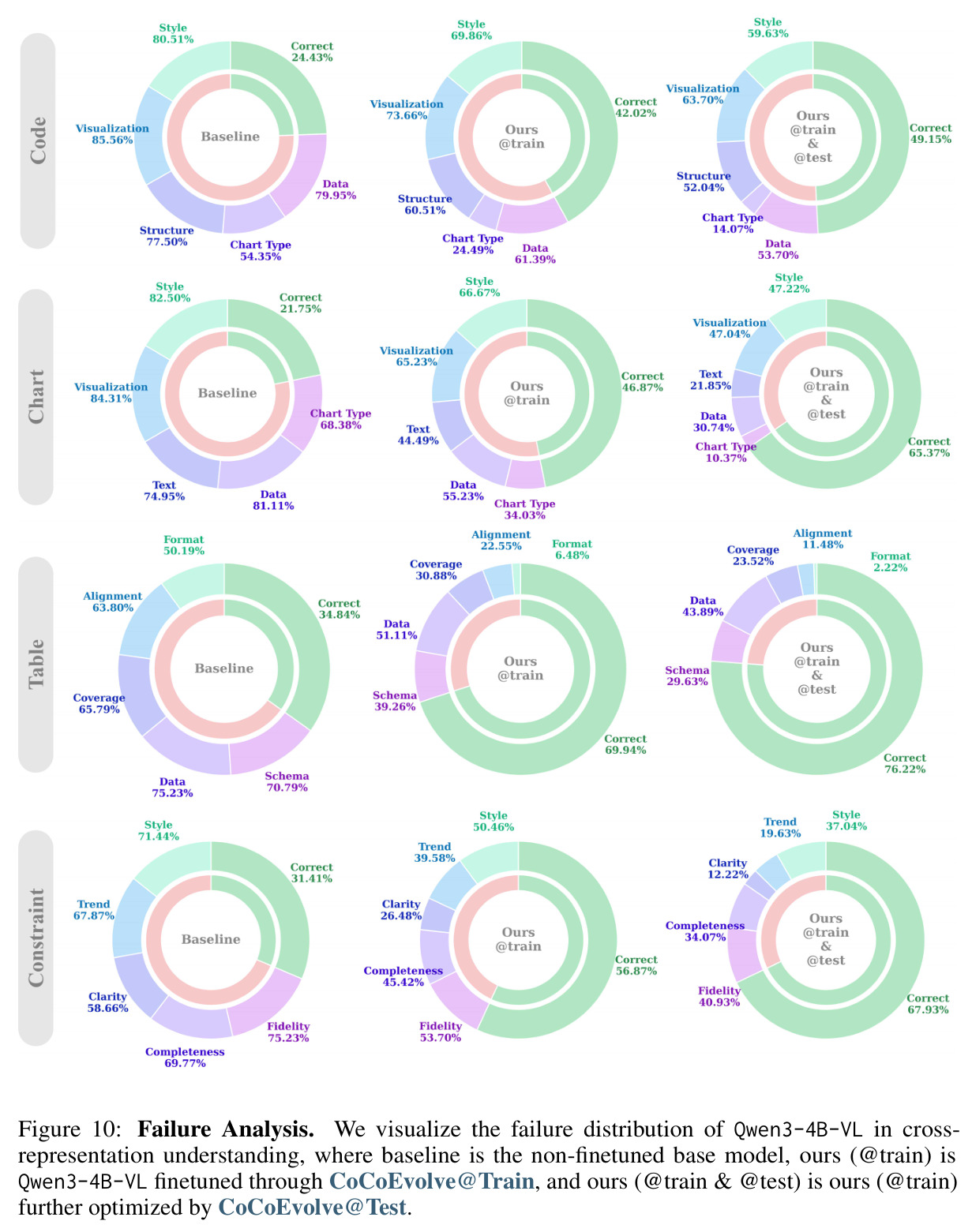

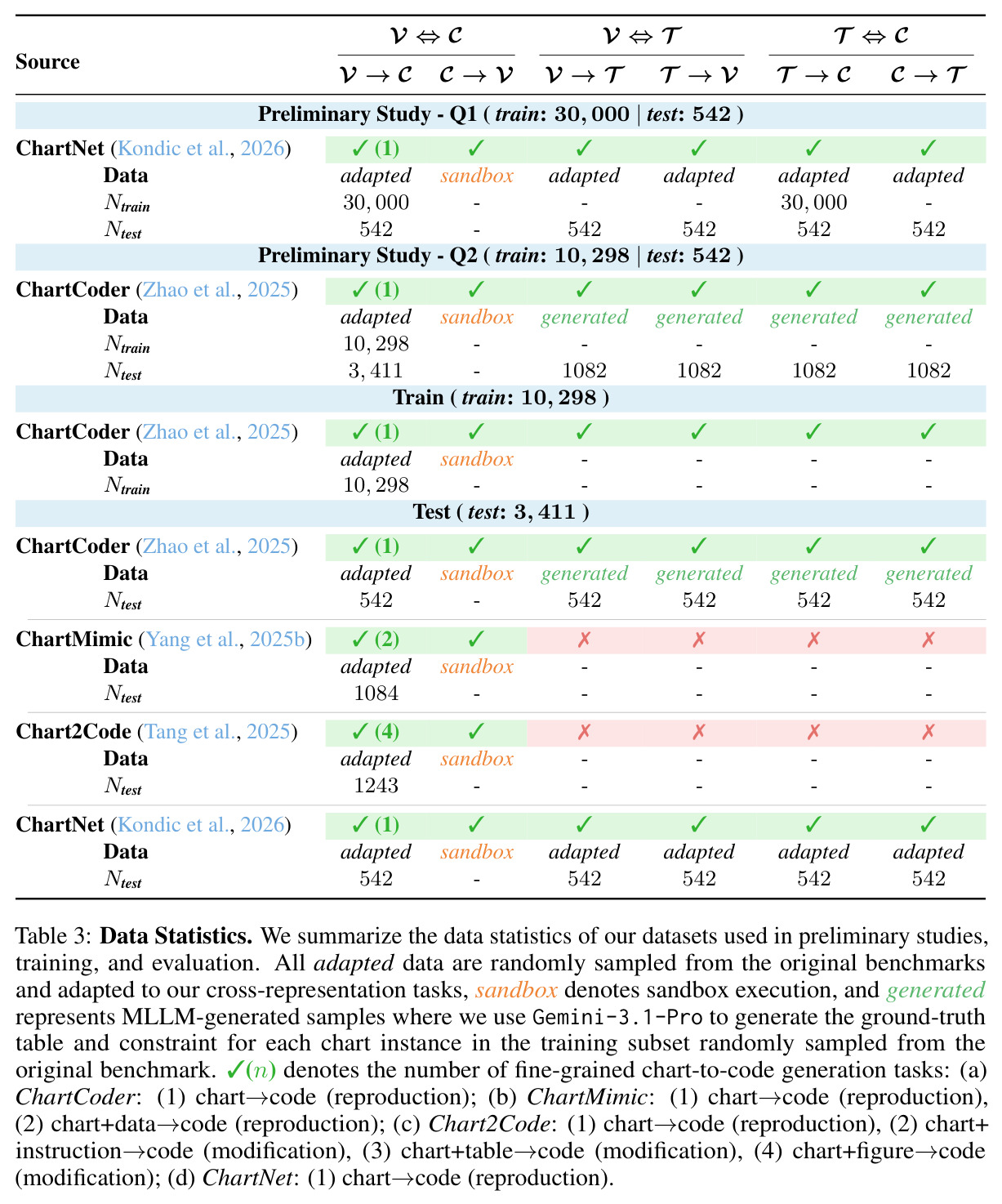

在四个基准、九个模型（Qwen3-VL 2B/4B、InternVL3.5-4B、Qwen3 1.7B/4B/8B、DeepSeek-Coder 1.3B/6.7B、Llama-3.2-3B）上，CoCoEvolve 全面提升跨表征理解，且训练-测试可叠加。代码评估（Tab.1）：@Train+@Test 把 Qwen3-8B 沙箱执行率推到 $100.00\%$（基线 $82.75\%$），rule-as-judge 最多 $\uparrow17.48\%$、LLM-as-judge 最多 $\uparrow26.57\%$；即便是较小的 Qwen3-VL-2B，执行率也从 $58.56\%\to93.36\%$。图表评估（Tab.2）：rule-as-judge 最多 $\uparrow6.79\%$、MLLM-as-judge 最多 $\uparrow3.33\%$，如 Qwen3-8B 视觉准确率 $55.72\to78.56$。表格评估（Fig.4）：rule-as-judge 最多 $\uparrow15.64\%$、MLLM-as-judge 最多 $\uparrow24.72\%$。域外泛化（Fig.9）：仅在 10,298 条 ChartCoder 上微调，迁移到 ChartNet 提升最多 $\uparrow35.68\%$、ChartMimic $\uparrow37.97\%$；在 Chart2Code 各复杂度任务上 chart+figure→code 修改提升 $\uparrow46.88\%$、chart+instruction→code 修改 $\uparrow45.44\%$。算法泛化（Fig.5）：一致性地嵌入 GRPO/DAPO/GSPO 均提升，执行 $\uparrow18.71\%$、代码 $\uparrow6.96\%$、图表 $\uparrow12.15\%$、表格 $\uparrow3.36\%$，DAPO 最稳。消融（Fig.3）显示 teacher 在 train+test 同时开启最均衡。失败分析（Fig.10）显示 CoCoEvolve 把总体错误率降低 $\uparrow35.10\%$、@Train+@Test 正确率提升 $\uparrow41.38\%$，主要砍掉数据相关错误。

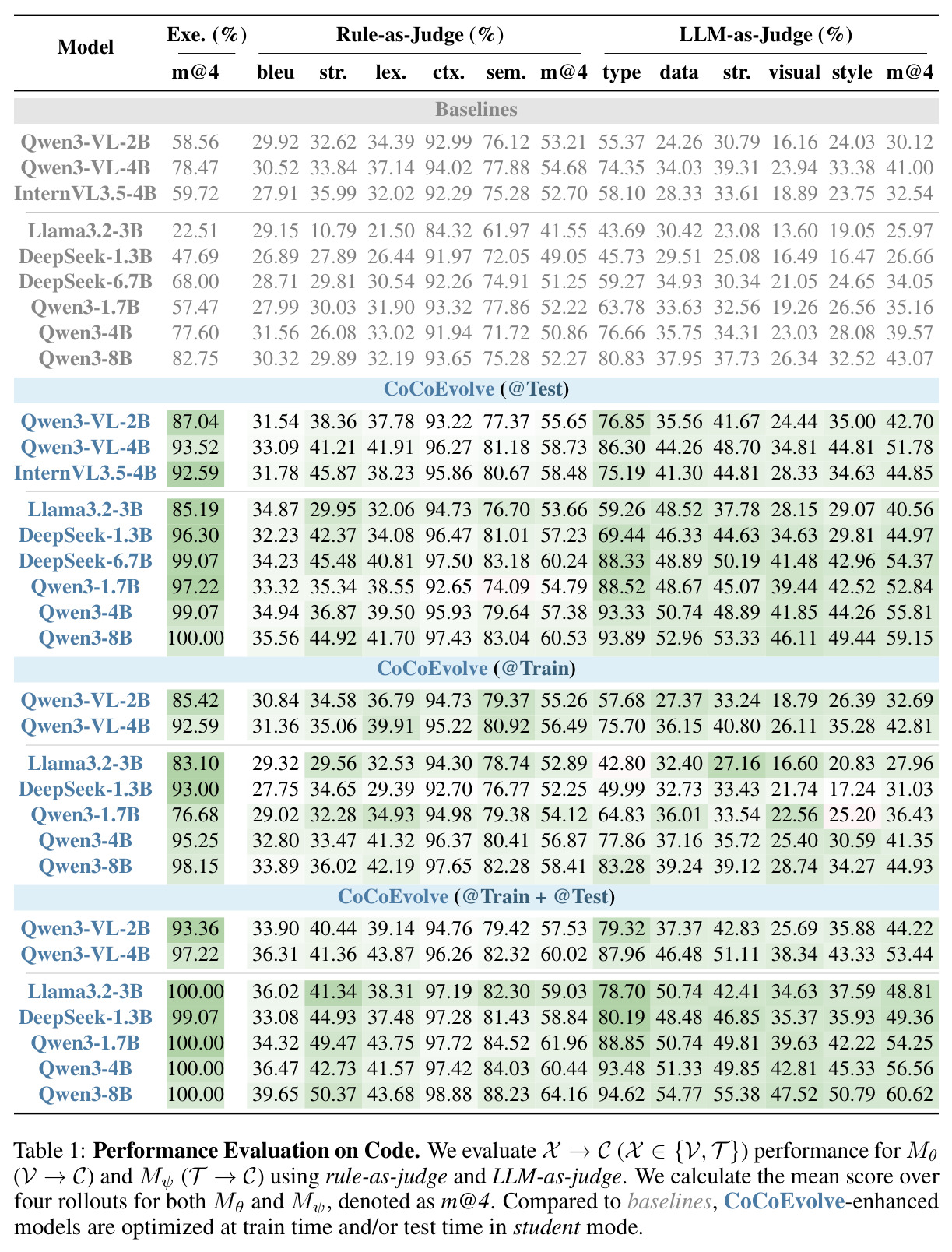

**Table 1**: Performance Evaluation on Code

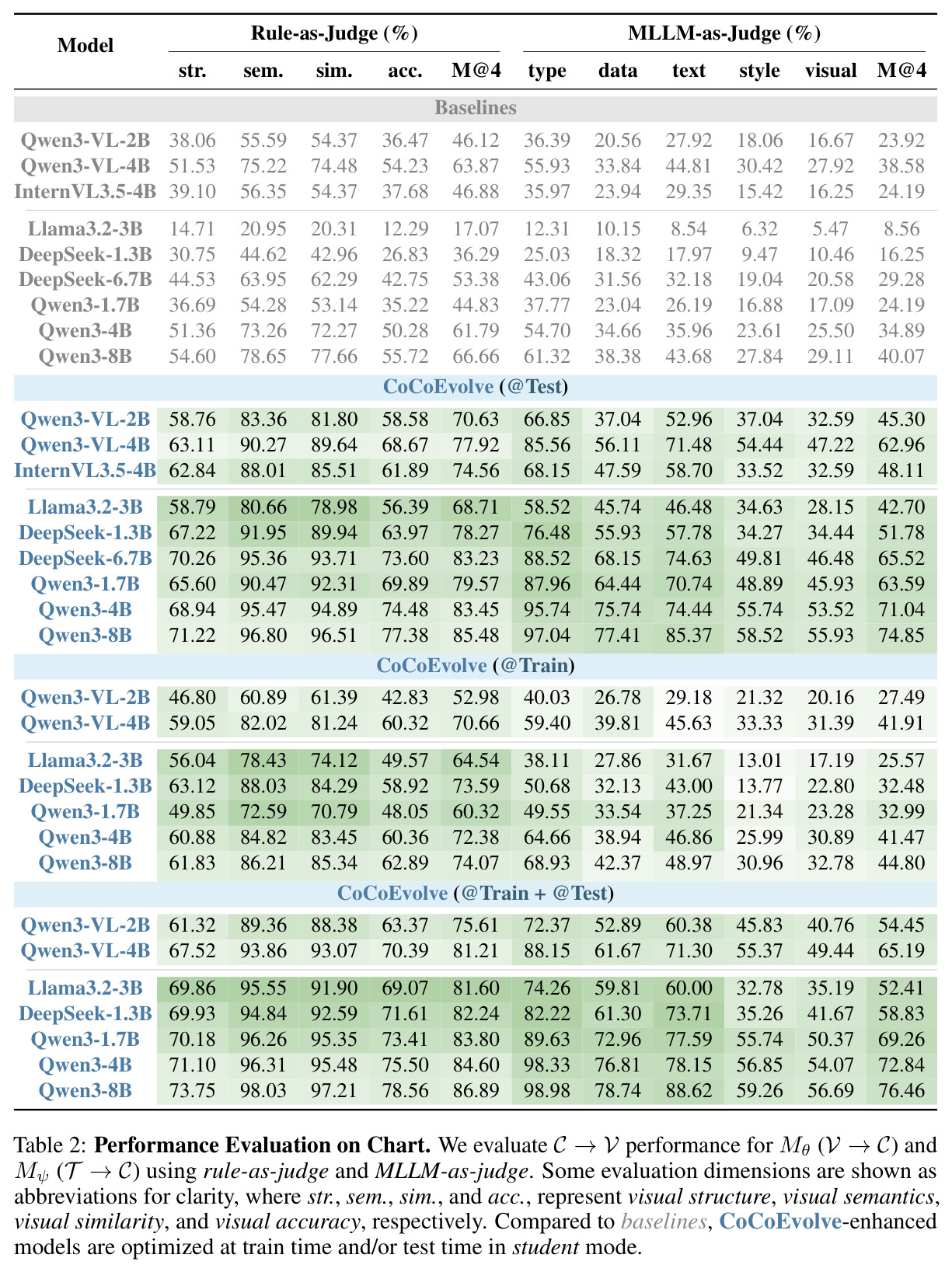

**Table 2**: Performance Evaluation on Chart

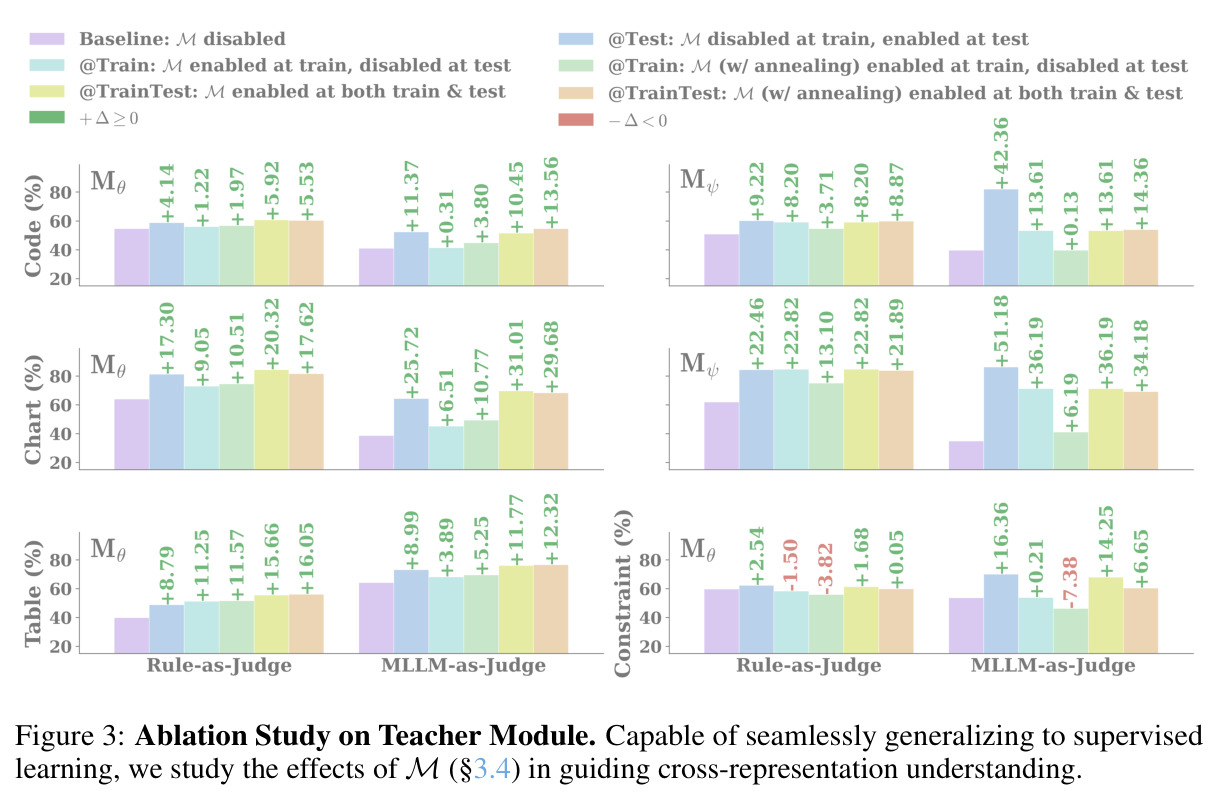

**Figure 3**: Ablation Study on Teacher Module

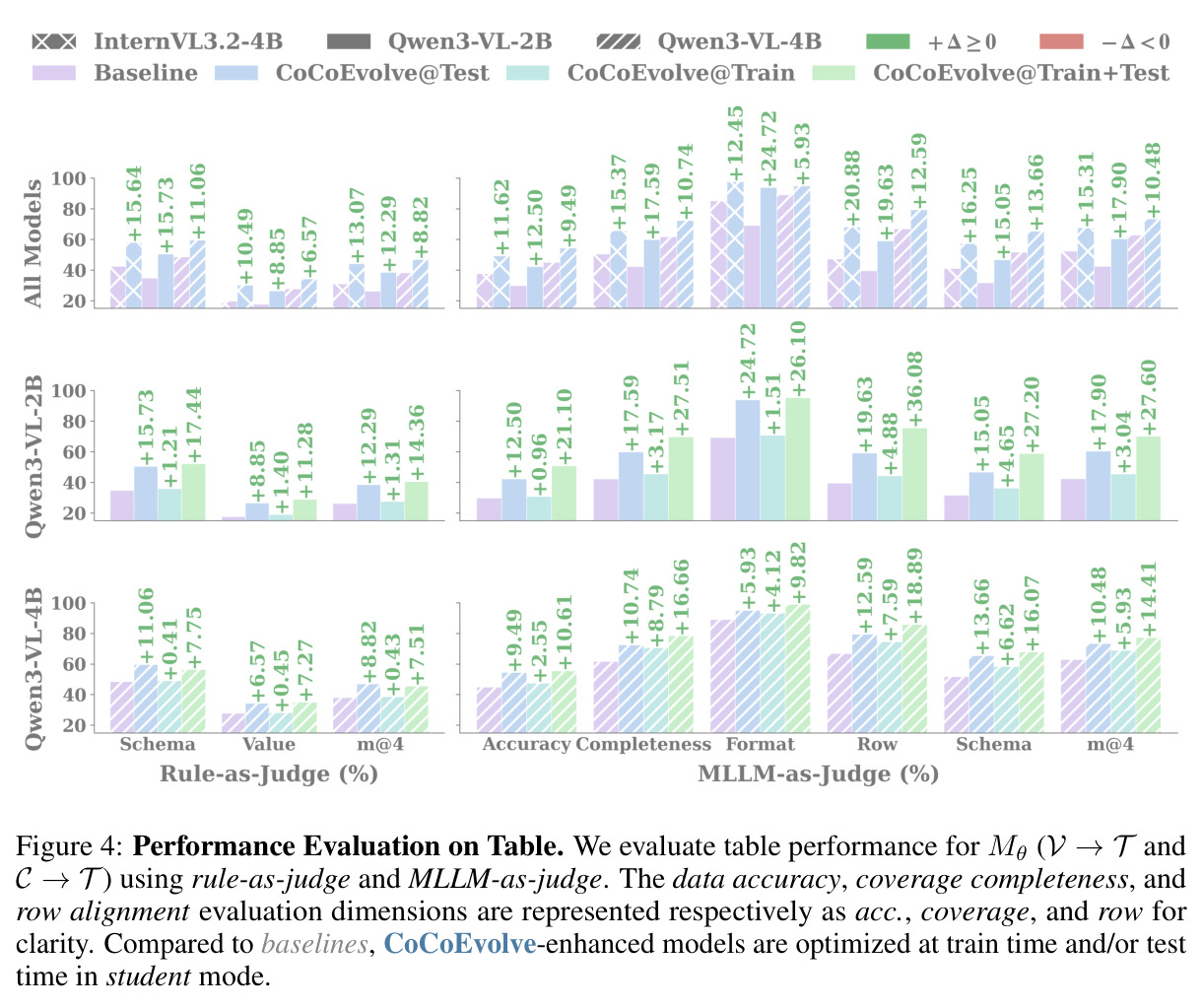

**Figure 4**: Performance Evaluation on Table

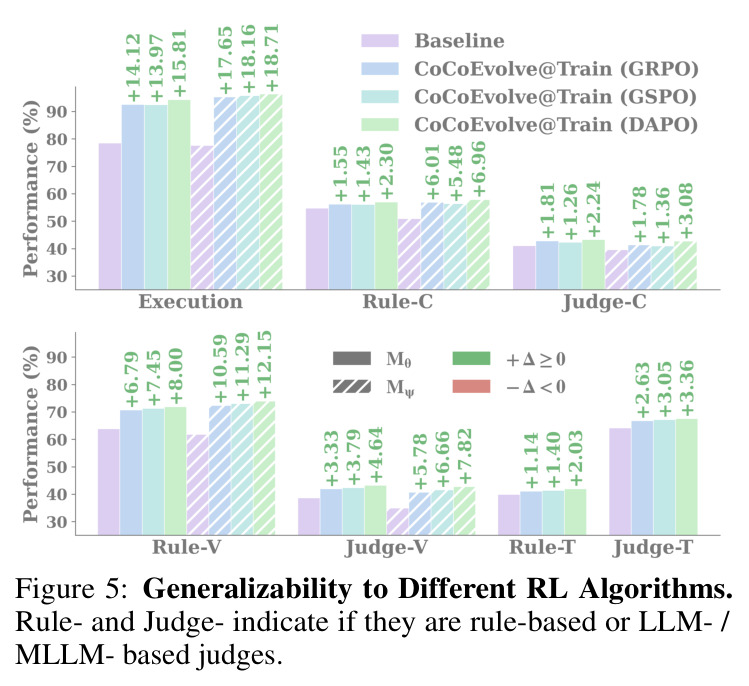

**Figure 5**: Generalizability to Different RL Algorithms

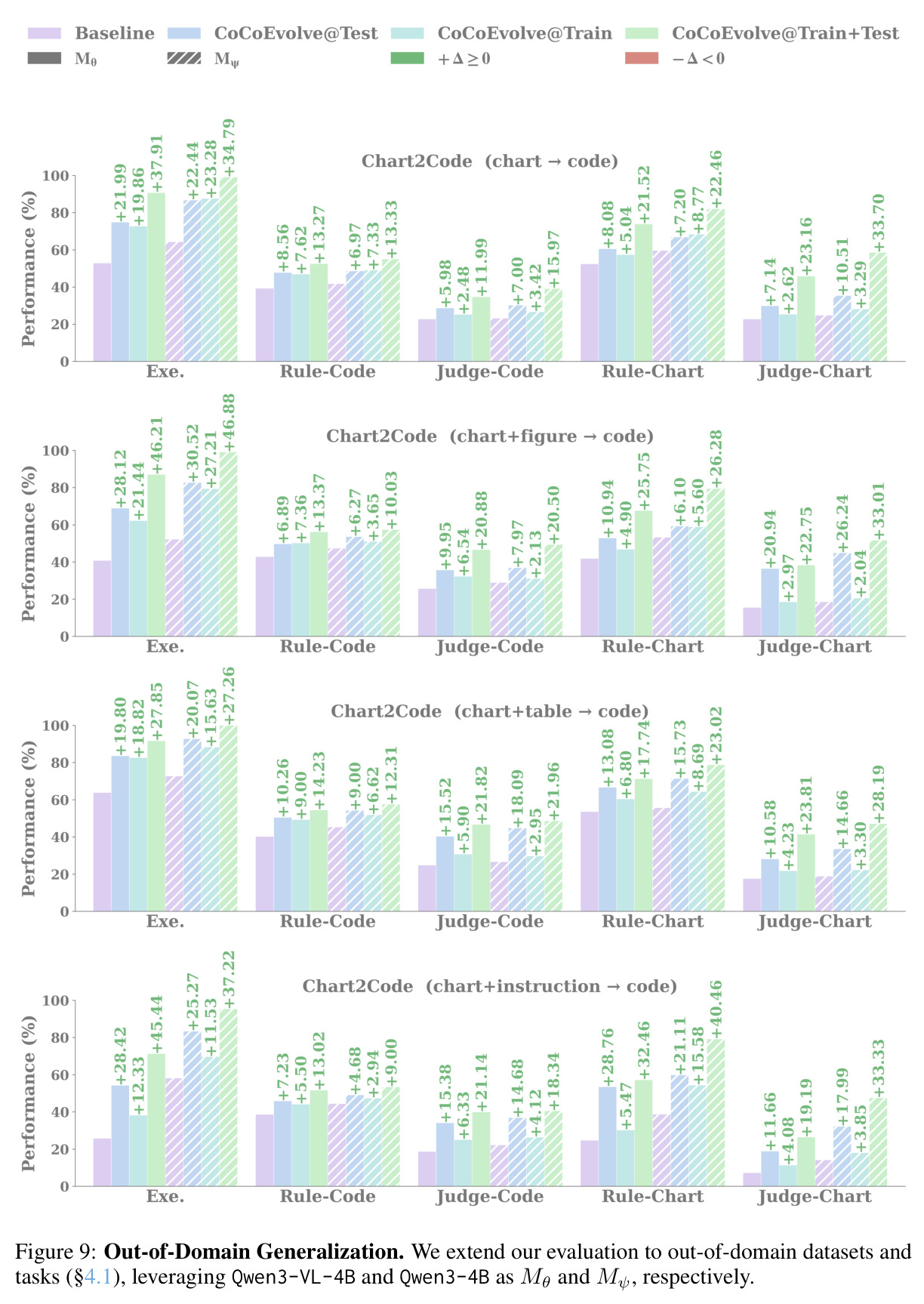

**Figure 9**: Out-of-Domain Generalization

查看结构化数据

任务	指标	本文	基线	提升
X→C 代码沙箱执行率	Execution Success (%)	Qwen3-8B @Train+@Test: 100.00	Qwen3-8B: 82.75	+17.25 绝对，多模型平均显著提升
X→C 规则评测	Rule-as-Judge m@4	Qwen3-8B @Train+@Test: 64.16	Qwen3-8B: 52.27	↑11.89 (相对最高 ↑17.48% 跨模型)
X→C LLM 评测	LLM-as-Judge m@4	Qwen3-8B @Train+@Test: 60.62	Qwen3-8B: 43.07	↑17.55 (相对最高 ↑26.57% 跨模型)
C→V 图表 MLLM 评测	MLLM-as-Judge M@4	Qwen3-8B @Train+@Test: 76.46	Qwen3-8B: 40.07	↑36.39 (平均 ↑3.33%~↑24.72%)
表格抽取(MLLM)	MLLM-as-Judge M@4	最高 ~+24.72% 相对提升	基线模型	↑24.72%
域外 chart+figure→code 修改	Chart2Code 代码生成	CoCoEvolve	Qwen3-VL-4B/4B 基线	↑46.88%
推理 API 成本	$/sample	CoCoEvolve@Test: 0.2382	Baseline: 0.8637	成本降至 ~27.6%

局限与改进

作者在 §A 明确承认两点局限：其一，目前只在 1B–8B 的小模型上验证，未触及数百 B（如 480B）的大模型，co-evolution 动态与架构规模的交互尚不清楚；其二，方法只处理静态 chart 图像，对动态/动画可视化（帧间时序语义）完全未探索。我补充几点观察：第一，沙箱 $h$ 仅预装 matplotlib/seaborn/plotly 等常见库，对非主流绘图库或极复杂交互代码可能判为执行失败，导致 $F_v$ 奖励缺失；第二，表格/约束评测的「真值」$t_{gt},s_{gt}$ 由 Gemini-3-Pro 生成并通过 outcome-grounded 过滤得到（§C），本质上仍含 MLLM 噪声，可能把模型能力的天花板钉在 judge 模型水平附近；第三，训练仅 200 步、2 epoch、$B=8$，规模偏小，奖励曲线是否在更大算力下持续收敛未验证；第四，方法对「真的一致但都错」的系统性偏差仍依赖与原图 $v$ 的视觉相似度来兜底，若原图本身信息不足（如低分辨率）则防合谋机制会失效。

独立分析的弱点

从独立分析看，几个可改进弱点及方向：(1) 一致性奖励的视觉相似度依赖 CLIP/DINOv2/SSIM/OCR 四项加权，但这些指标对「数据正确而风格略异」的代码可能误判——改进方向是引入更细粒度的数据级对齐奖励（如渲染后用 OCR+表格回抽做数值匹配）；(2) 不对称权重靠人工设定（Tab.6），跨数据集迁移需重调——可改为元学习或自适应权重搜索；(3) $M_\psi$ 完全依赖 $M_\theta$ 的 $(\hat{s},\hat{t})$ 做条件，$M_\theta$ 早期噪声会通过 teacher 退火缓解但仍可能误导——可引入 $M_\psi$ 反向回灌 $M_\theta$ 的双向条件或对抗判别；(4) 评测虽多维度但仍用 GPT-5-mini/Gemini-3-Pro 做 judge，存在 judge 偏置（论文自身 §3.5 也承认），可加入人评或更多 judge 做交叉校验；(5) cycle 只覆盖三表征，未纳入原始数据 DataFrame、SQL/查询等更上游表征，扩展表征维度可强化全局一致性。

未来方向

作者提出的方向：扩展到更大规模 MLLM/LLM 家族（如 480B）以研究架构与 co-evolution 的交互；把框架延伸到动态/动画可视化，使视觉、表格、代码联合建模时序语义。基于本成果可延伸的方向：把一致性信号推广到更广义的「数据-表征」循环（如 JSON↔图表↔自然语言描述、3D 场景↔代码↔图像）；与 test-time scaling / 推理期搜索结合，把 @Test 的 $K_\theta\times K_\psi$ 候选搜索做成树搜索或 MCTS；把防合谋机制形式化为博弈论中的纳什均衡分析；探索纯自监督（teacher $\mathcal{M}$ 完全关闭）在更大算力下的自举（bootstrap）能力，逼近「自我博弈」式持续进化。

复现评估

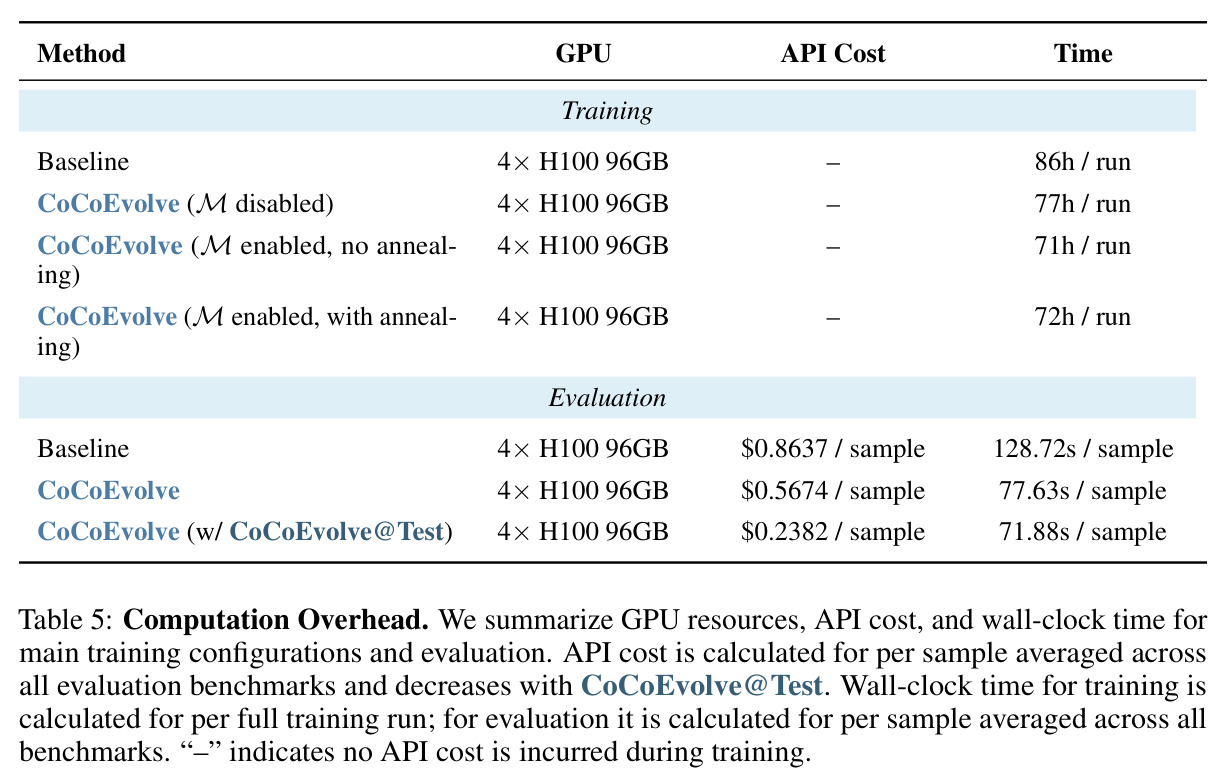

复现评估中等偏友好。作者提供了项目主页 https://xhguo7.github.io/CoCoEvolve/ 并承诺开源；论文附录详尽——§C 给出数据构造三阶段过滤流程与阈值（$l_{input}=l_{code}=l_{table}=l_{constraint}=8192$、$l_{timeout}=60s$）、§E 给出三层符号体系（$f_\theta/g_\psi/h$、$M_\theta/M_\psi$、$\pi_\theta/\pi_\psi$）、所有奖励权重与子权重（Tab.6）、沙箱预装库清单（matplotlib/seaborn/plotly/pandas/numpy 等），§F 给出 27 个评测指标的完整数学定义（CLIP/DINOv2/CodeBLEU/UniXcoder 等），可以说关键细节齐全。算力门槛适中：训练仅需 4×H100 96GB、每 run 72–86 小时；评测单样本 71.88–128.72 秒。主要复现难点在于：(1) 沙箱 Docker 环境与代码执行超时的严格复刻；(2) LLM/MLLM judge 用 GPT-5-mini/Gemini-3-Pro，需对应 API 与成本（基线 $0.8637/样本）；(3) 真值 $t_{gt},s_{gt}$ 由 Gemini-3.1-Pro 生成，需复跑 outcome-grounded 过滤，存在轻微随机性。整体而言，方法清晰、配置透明，具备较高可复现性。
