多任务多帧视觉钢琴转写 Multi-Task Multi-Frame Visual Piano Transcription
首个完整视觉钢琴转写系统，联合预测起音、释音、按键保持与力度。
前置知识
视觉钢琴转写（VPT）
Visual Piano Transcription 直接从拍摄钢琴键盘的视频中恢复符号化的演奏信息（音高、起音、释音、力度）。与基于音频的转写不同，它观察按键本身，因此能直接读取物理按键状态，不受延音踏板导致的余音干扰。早期方法用背景减除，现代方法（S2S、V2R、PPAN）用 ResNet 或 ViT 处理 5–6 帧的短窗口。
本文的核心任务就是 VPT，理解它才能明白为何‘看键盘’能解决‘听音频’解决不了的释音问题。
MIDI 与延音踏板问题
MIDI 用 NoteOn（按键）/NoteOff（松键）事件描述音符，配合 CC64 控制延音踏板。音频转写遇到一个根本矛盾：踩下延音踏板后琴声在松键后仍持续数秒，所以音频系统通常把音符终点扩展到踏板释放时刻，导致与 MIDI NoteOff 偏差可达数秒。本文用视频绕过这一矛盾，直接观测物理键释放。
这是整篇论文的动机核心——‘释音准确’是音频转写长期无法解决的痛点，而视频恰好能直接看到键是否抬起。
Conformer ConvModule
Conformer 是语音识别中的卷积增强 Transformer，其 ConvModule 结构为 FFN→深度可分离一维卷积→FFN，配合残差连接。本文省略自注意力，仅用 3 个核大小 31 的卷积模块堆叠，使 1 秒输入窗口（25 帧）的每一帧都能获得覆盖全部帧的感受野，而无需自注意力的平方计算开销。
这是 V2N 时序骨干的关键设计，理解它才能看懂架构消融中‘序列建模带来最大单项增益’的结论。
多任务联合训练（Onsets-and-Frames 范式）
源自音频钢琴转写的经典工作 Onsets and Frames：同时预测稀疏的起音事件、密集的持续帧活动、以及力度。这种互补性大幅提升了转写效果。本文把该范式迁移到视觉域，增加专门的释音头，并用‘按键保持’（key hold）对应音频中的‘帧活动’。
V2N 的四个任务头（起音/释音/按键保持/力度）正是这一思想在视觉上的延伸，理解它才能读懂多任务消融表。
基于帧级 F1 的音符级评测（mir_eval）
评测先把帧级预测解码为 MIDI 音符事件，再用 mir_eval 计算 F1。包含五个指标：帧级（60Hz 网格上多音高 F1）、起音（音高+起音在容差 τ 内匹配）、+Off（再加释音匹配，但用与起音相同的 τ 而非 mir_eval 默认的 max(0.2d,50ms)）、+Vel（加力度匹配 10%）、+Off+Vel（最严格，四属性全匹配）。τ 取 50ms 或 100ms。
结果表中的 F1 列含义依赖于此，特别是 +Off 用严格释音容差，这正是体现视频物理释音优势的关键指标。
研究动机
音频钢琴转写在音高、起音、力度上已很成熟，但释音（offset）受延音踏板系统性干扰：松键后声音仍持续，所以音频系统习惯把音符终点扩展到踏板释放时刻，与 MIDI NoteOff 偏差可达数秒。转而看视频本是解决之道，因为按下的键在视觉上与抬起的键截然不同，且不受踏板影响。但现有视觉钢琴转写（VPT）方法严重不足：S2S、V2R、PPAN 至多只处理 0.2 秒视频上下文，仅在窗口中心帧监督，释音准确率远低于起音（例如作者重新评测 PPAN 在 PianoVAM 上 50ms 的 +Off F1 仅 45.9%），并且从不报告音符级力度。最接近的音视频融合工作 Li et al. 仍从声学帧活动推断释音、且不报告力度。换言之，VPT 领域既没有‘完整 MIDI 转写’，也缺少对物理释音的专门建模。
本文的目标是作者目标是构建第一个完整的 VPT 系统 V2N（Video to Notes），用视频单独恢复 MIDI 的全部四个属性：起音（onset）、释音（offset）、按键保持（key hold）与力度（velocity）。具体做法是用一个共享时序骨干喂给四个任务头，在 1 秒视频窗口上做每帧监督（而非仅窗口中心）。作者希望在 PianoVAM 和 R3 两个数据集上刷新 SOTA，并成为首个报告音符级力度 F1 的纯视频系统，同时通过消融验证‘多任务头 + 多帧监督 + 释音引导解码’这三项设计选择的有效性。
与已有工作不同的是，本文的独特切入是把音频转写里成熟的 Onsets-and-Frames 多任务范式整体迁移到视觉域，但做了一处本质改写：释音不再是‘从声音衰减推断’，而是‘对物理键释放的直接观测’。由于起音线索不同（手指运动 vs 频谱瞬态），作者为视觉专门设计了 Conformer 卷积骨干、稀疏起音/释音的软三角核标签、以及偏置引导的音符解码（在释音头峰值处终止音符，按键保持作为兜底）。这与以往只在中心帧做二分类、且把释音当作帧活动副产物的做法形成本质区别，从而第一次让纯视频系统在物理释音和力度上都达到可用精度。
核心方法

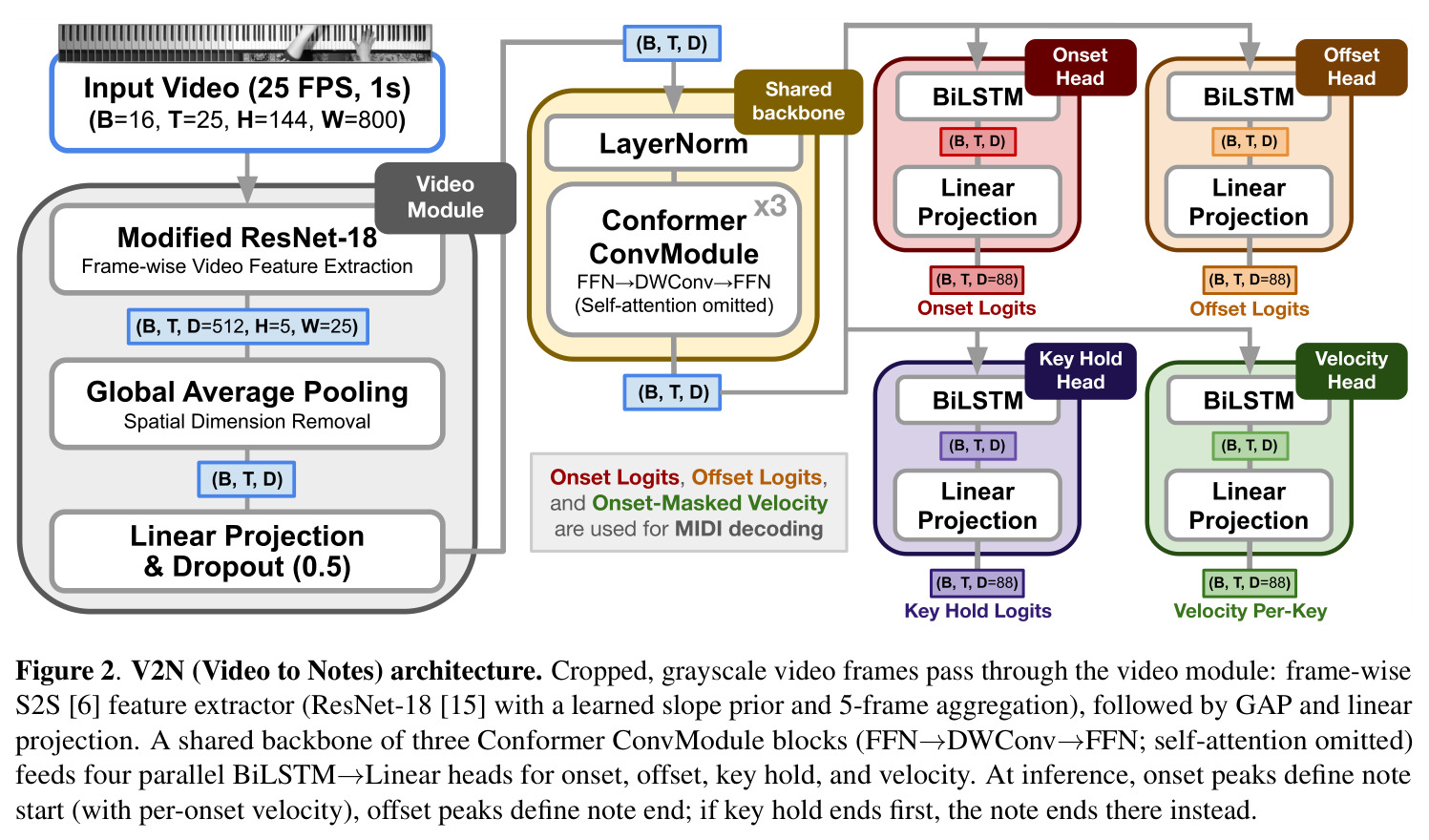

直觉很简单：按键被按下与抬起在视觉上完全可分，与踏板状态无关，所以视频能直接读出物理键状态。V2N 沿这条思路把灰度键盘视频逐帧编码，建模帧间依赖，再并行输出四个逐帧预测：起音 $o_{t,k}$、释音 $r_{t,k}$、按键保持 $f_{t,k}$（均为 sigmoid 概率）和力度 $v_{t,k}$（线性回归）。推理时起音峰值定义音符起点并读取该处力度，释音峰值定义终点（若按键保持先降到阈值以下则提前结束）。整条管线由三部分组成：视觉特征提取器（S2S 的 ResNet-18 + 斜率先验，5 帧聚合）、共享时序骨干（3 个 Conformer ConvModule）、四个 BiLSTM→Linear 任务头，共 28.2M 参数、每秒视频摊销约 250 GFLOPs。
三项核心创新相对以往方法形成本质区别：第一，多帧监督——不再只在 5 帧窗口的中心帧打标签，而是对 1 秒窗口的全部 25 帧监督，每个片段获得约 5 倍监督信号且推理零成本，这一改使钢琴独奏数据上的 +Off 提升约 4.5 个百分点。第二，多任务头的互补性——把释音、按键保持、力度既当作训练监督、又当作推理信号，专门的释音头让物理键释放被直接观测而非由按键保持（帧活动）推断。第三，释音引导解码——在释音头峰值处终止音符（按键保持兜底），取代音频转写传统的按键保持阈值法。这三点合起来让 V2N 成为第一个能在起音、释音、力度上同时达到高精度的纯视频系统。
方法步骤详情
(1) 前端：键盘透视变换得灰度帧，灰度 ResNet-18+斜率先验每帧 5 帧聚合、GAP 得 $T\times512$ 再线性投影降维。(2) 骨干与头：3 个 Conformer ConvModule（核 31 深度卷积、无自注意力）覆盖全部 25 帧；后接四个 BiLSTM→Linear 头——起音/释音/按键保持 sigmoid 出 $T\times88$，力度线性回归、推理裁剪 $[0,127]$。(3) 训练：起音/释音用峰值 1.0、$\pm2$ 帧衰减的软三角核，按键保持 $[onset,offset)$ 内为 1，力度仅真实起音处掩码回归；总损失 $\mathcal{L}=2L_{on}+L_{off}+L_{kh}+L_{vel}$。AdamW 学习率 $5\times10^{-4}$、余弦调度、bfloat16、批 16；PianoVAM 100k 步、R3 200k 步。(4) 推理：0.5 秒步长滑窗、留中心预测；起音峰 $>\tau_{on}=0.5$ 开音符并读力度，延伸到下一释音峰 $>\tau_{off}=0.5$ 或起音+按键保持跌破阈值为止。
技术新颖性
新颖性集中在‘把完整 MIDI 转写第一次搬到纯视频’这一组合上：首个报告音符级力度 F1 的纯视频系统；首次用多帧损失在 1 秒长上下文上监督每个视频帧；首次用 Conformer 风格卷积骨干（取代 S2S 的纯空间 ResNet）解决‘按住 vs 抬起’的歧义；首次引入专门的释音头并设计释音引导解码。作者还证明级联式（cascaded）头不优于并行头，故保留更简单的并行设计。计算上虽达 125 GFLOPs/1s 片段，但 0.5 秒步长摊销后约 250 GFLOPs/秒输入，在单卡 RTX 5080 上 bfloat16 推理每秒视频仅需 40ms（实时因子 RTF≈0.04），反而比 Li et al. 的视频分支更轻。
实验结果

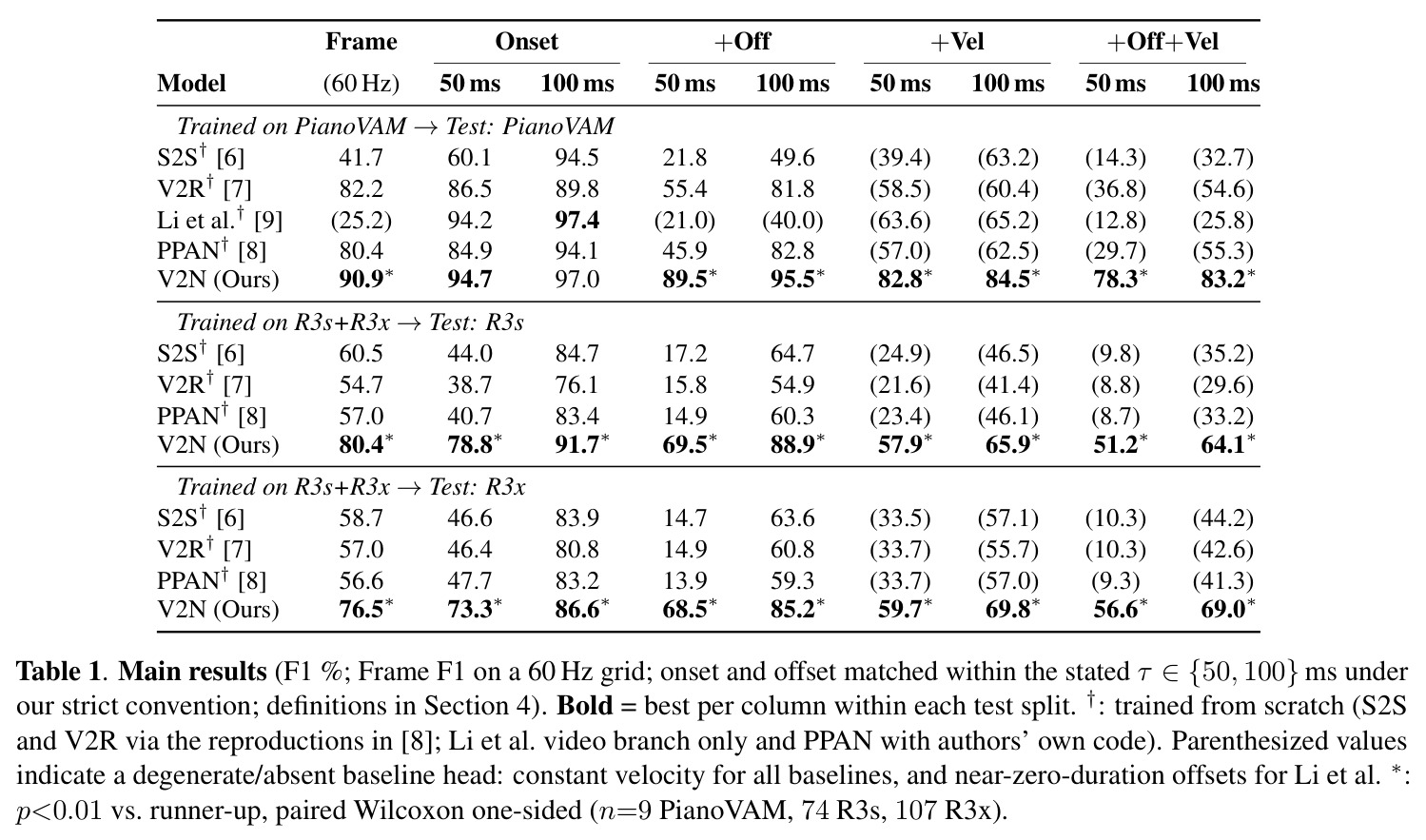

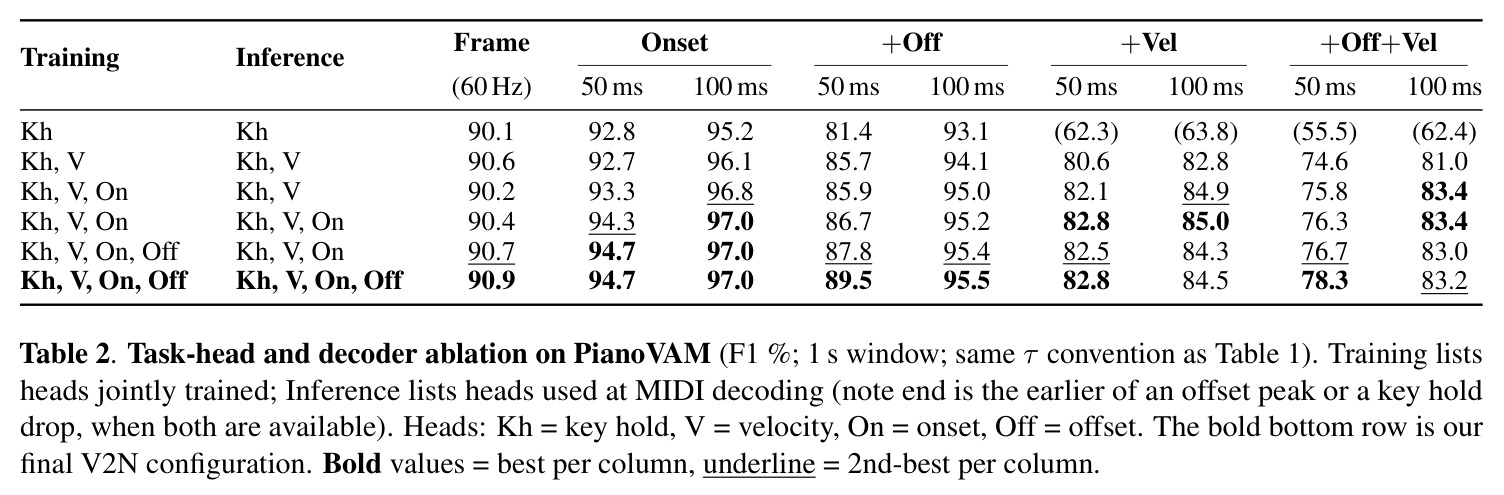

主结果（Table 1）显示 V2N 全面领先。PianoVAM 起音 F1 94.7%（50ms）/97.0%（100ms），持平音视频融合的 Li et al.（94.2/97.4）并超越所有纯视频基线；释音突破最大：+Off 从 PPAN 的 45.9% 跃升到 89.5%（近翻倍），+Off+Vel 从 29.7% 到 78.3%（+48.6 个百分点），+Vel 50ms 82.8% 为首个报告。更难的 R3 优势更大：R3s 起音 78.8%（基线 38.7–47.7%）、+Off 69.5%；R3x 起音 73.3%、+Off 68.5%。消融（Table 2）表明每个任务头既作监督又作推理信号，去掉任一头释音 F1 崩塌，释音引导解码带来最佳 +Off。架构消融（Table 3）：序列建模单项最大增益（起音 +2.5、+Off +5.7），1 秒长上下文 PianoVAM 仅 +0.4/+0.8 但在 R3 决定性。跨数据集迁移（Table 4）对所有系统崩溃到近 0，根因是键盘像素宽度差异（R3≈784px vs PianoVAM≈606px）使固定几何预处理失效。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| PianoVAM 起音 F1 (50ms) | Onset F1 | 94.7% | PPAN 84.9% / Li et al. 94.2% | 超越 PPAN +9.8，持平 Li et al. |
| PianoVAM 物理释音 F1 (50ms) | +Off F1 | 89.5% | PPAN 45.9% | +43.6 个百分点，几乎翻倍 |
| PianoVAM 全属性 F1 (50ms) | +Off+Vel F1 | 78.3% | PPAN 29.7% | +48.6 个百分点 |
| PianoVAM 力度 F1 (50ms) | +Vel F1 | 82.8% | 无基线（首个报告） | 首次纯视频音符级力度 |
| R3s 起音 F1 (100ms) | Onset F1 | 91.7% | S2S 84.7% / PPAN 83.4% | +8.3 vs PPAN |
| R3s 物理释音 F1 (100ms) | +Off F1 | 88.9% | PPAN 60.3% | +28.6 个百分点 |
局限与改进
作者坦承两大局限：其一，跨数据集迁移几乎完全失败（Table 4），原因是透视变换只统一了像素网格而非键盘在其中的几何——同一列索引在不同数据集指向不同琴键，V2N 和所有基线都受此影响，反映固定几何预处理与模型强耦合。其二，V2N 不预测延音踏板（CC64），而踏板是真实钢琴演奏的重要表现维度。此外训练数据 R3 存在同步问题：895 个文件中有 70 个音视频偏差超过 200ms（MIDI 整体早于视频），经互相关检测；剔除受影响的 10 个 R3x 测试文件后，V2N 在 100ms 上起音 +7.7、+Off +7.9、+Vel +6.6、+Off+Vel +6.7 个百分点。我额外观察到：25 fps（40ms 分辨率）的量化误差逼近 50ms 容差，评测可能受帧率制约；仅在单一俯视机位、固定键盘预处理下评测，对多机位/遮挡/手势遮挡的鲁棒性未验证。
独立分析的弱点
第一，几何强耦合是最大软肋：透视变换依赖手标键盘角点，模型把‘像素列→琴键’的映射学死，跨数据集即崩溃。改进方向是几何不变的键盘定位（如关键点检测 + 可微对齐）或位置无关的特征学习。第二，缺失踏板建模，导致转出的 MIDI 在表现力上不完整，可增加第五个踏板头，并设计音视频协同的踏板监督。第三，同步噪声拖累训练：70/895 文件偏差超 200ms，可用联合时间对齐（如 DTW 或可微对齐层）在训练时自动校正音视频偏移。第四，25 fps 量化误差逼近评测容差，若提升到 60 fps 原生帧率或加入亚帧起音回归（类似音频工作的高分辨率回归），可进一步压低容差边界误差。第五，仅在固定俯视、单机位场景评测，对手部遮挡、侧拍、多乐器同框的真实场景缺少验证，可补充遮挡增强与多视角训练。
未来方向
作者明确列出四条：(1) 几何不变的键盘定位，解决跨数据集迁移；(2) 针对噪声训练数据的联合同步对齐；(3) 延音踏板估计，补齐完整 MIDI；(4) 在 V2N 视觉贡献基础上做音视频融合。基于本成果还可延伸：把多任务多帧监督范式推广到其他键盘乐器（管风琴、羽管键琴）或打击乐；用 V2N 生成的物理释音作为弱监督，反向改进音频转写的释音标注；探索自监督预训练（在大量无标注练琴视频上）以缓解标注稀缺；以及把释音引导解码的思想移植回音频域，重新定义‘物理释音 vs 声学释音’的双轨评测。
复现评估
复现度很高。作者公开了代码、训练好的 checkpoint 和预测 MIDI（https://github.com/yonghyunk1m/V2N），两个数据集 PianoVAM 和 R3 均公开，按 PianoVAM v1.1 元数据划分训练/验证/测试。超参数完整：AdamW 学习率 $5\times10^{-4}$、权重衰减 0.01、余弦调度、bfloat16、有效批大小 16、PianoVAM 100k 步/R3 200k 步，增强采用 PPAN 配方（亮度抖动 ±10%、旋转 ±0.2°、随机擦除、高斯噪声 σ=0.1）。基线 S2S/V2R/PPAN/Li et al. 都用各自官方代码与默认超参从头训练，且复现的 R3s/R3x 起音数与发表值相差约 1 个百分点，说明基线可比。算力门槛低：单卡 RTX 5080、bfloat16、梯度采样，推理每秒视频仅 40ms（RTF≈0.04）。唯一需注意 R3 的同步偏差文件清单需从仓库获取，且评测依赖固定的 τ=50/100ms 容差约定。
论文图表

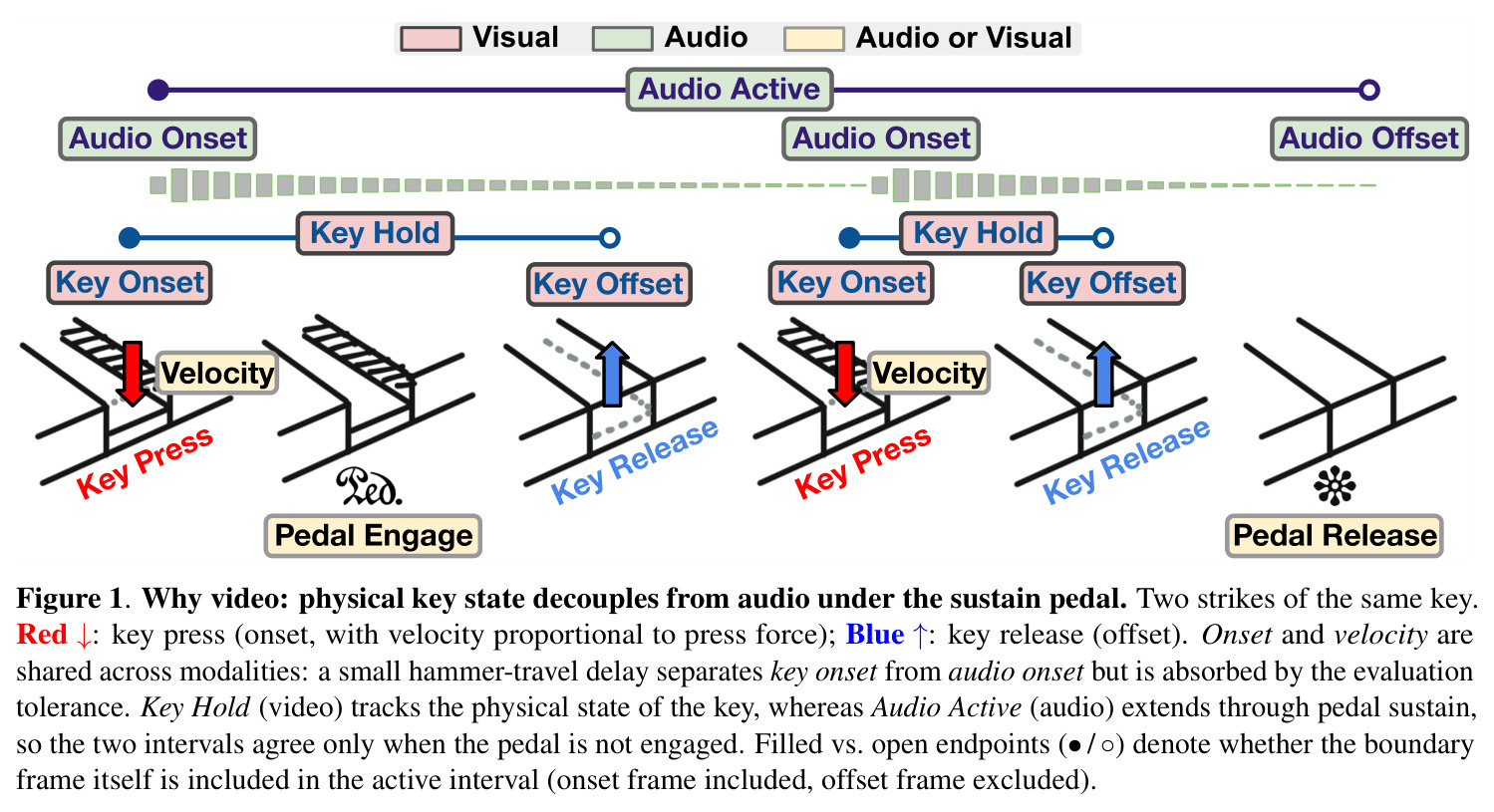

用同一琴键连续两次击键示意‘视频能直接看到物理键状态’。红色↓为按键（起音，力度与下压力度成正比），蓝色↑为松键（释音）。按键保持（Key Hold）随物理键状态起伏，而音频活跃（Audio Active）在延音踏板期间持续延长，二者仅在未踩踏板时一致。实心/空心端点表示边界帧是否纳入活跃区间。
这张图一图道破全文动机：解释了为什么音频转写的释音会失真、而视频能直接观测物理释音，是理解后续所有释音指标和 offset-guided 解码的视觉锚点。
10 秒 PianoVAM 测试片段（Yiruma《Kiss the Rain》）的钢琴卷帘对比：矩形高度=音高、宽度=时长、填充=力度。Li et al. 的音符塌缩到接近零时长，PPAN 能给出合理时长但力度恒定，只有 V2N 同时重建了音符时长与动态起伏，与真值最接近。
用直观的钢琴卷帘可视化把‘完整 MIDI 转写’的优势讲透——时长和力度两个维度同时被还原，是 Table 1 数字背后的可视化佐证。
