跨代刻画 Warp 分歧：从 Pascal 到 Blackwell Characterizing Warp Divergence from Pascal to Blackwell
跨四代 GPU 测得 warp 分歧动态成本稳定，但编译器重汇聚机制持续演进
前置知识
SIMT 与 Warp 分歧（Warp Divergence）
SIMT（单指令多线程）把 32 个线程打包成一个 warp 共享同一条指令取指流。当 warp 内线程因数据依赖分支走向不同侧时发生分歧，硬件必须分别执行各条路径，每次执行时其余 lane 空闲，从而侵蚀让 GPU 变快的 SIMD 效率。控制流分歧是被研究最透的 GPU 性能病理之一，催生了大量硬件重汇聚机制与编译器技术。
这是本文的研究对象本身，不理解 warp 分歧如何损失效率、为何要重汇聚，就无法理解作者在测什么、为何要跨代对比。
立即后支配节点（IPDom）与重汇聚栈
经典重汇聚机制是 per-warp 栈，在分支的立即后支配节点（IPDom，即所有路径必须到达的最早指令）处把线程合并回来。动态 warp 形成、线程块压缩、warp 子划分、线程前沿、无栈设计等大量工作都在改进 IPDom 栈。它给出正确重汇聚规则，但会让持锁线程在同伴自旋时阻塞，产生死锁。
本文静态分析的核心是把 BSYNC 重汇聚点相对于 IPDom 的位置（之前/之上/之后）作为分类轴，Pascal 还在用 SSY/SYNC 指令栈，理解 IPDom 才能看懂图 4 的塌缩。
独立线程调度（ITS）
Volta（2017）把单个 per-warp PC 替换为 per-thread 状态，让不同路径的线程可独立调度并保证向前进展，解除了经典栈死锁。代价是不再保证隐式重汇聚，因而引入显式 __syncwarp() 收敛屏障。ITS 只在厂商白皮书非正式描述、硬件封闭，导致'后 Volta 分歧处理基本不变'这一假设广泛传播。
本文的核心问题就是'ITS 自 Volta 以来是否静止不动'，理解 ITS 引入了什么、改变了什么，才能判断作者的结论'动态成本稳定但静态机制在演化'的分量。
SASS 与屏障寄存器指令（BSSY/BSYNC）
NVIDIA GPU 执行专有二进制 ISA（SASS）。Volta 后每条指令 128 位并携带编译器分配的调度控制字（停顿数、yield 提示、记分板依赖、reuse cache）。后 Volta 控制流由显式指令管理：BSSY 在目标 PC 建立重汇聚屏障，BSYNC 等待它，而非依赖隐式硬件栈。每条指令还携带谓词与活跃掩码。
本文的静态分析就是反汇编 38 个内核的 SASS，重建控制流图、算 IPDom、分类 BSYNC 位置，并首次报告 Blackwell 的 .RECONVERGENT/.RELIABLE 两级屏障字段。
占空度（Occupancy）与发射成本
GPU 占空度指每个 SM 上驻留的活跃 warp 数。直觉上高占空度可通过交错其它 warp 来隐藏延迟。但分歧增加的是'指令发射次数'而非延迟——一个 k 路分歧的 warp 要发射 k 倍指令，每次只有 32/k 个 lane 活跃，而驻留 warp 隐藏的是延迟而非发射次数。
本文一个反直觉的关键结论是分歧惩罚与占空度无关（28–31×），理解发射成本与延迟的区别才能看懂为什么'忙 GPU'吸收不了分歧。
研究动机
Volta 在 2017 年引入独立线程调度（ITS）后，业界普遍假设 NVIDIA GPU 的控制流分歧处理已经定型。ITS 仅在厂商白皮书中非正式描述、硬件封闭，导致'后 Volta 时代的分歧处理基本不变'这一假设广泛传播——研究者常把 Ampere 上的微基准结果直接套用到 Hopper 或 Blackwell。近年大量微架构剖析论文（Volta、Turing、Ampere、Hopper、Blackwell 各自的深度研究）详细刻画了存储层次、张量核心和指令吞吐，却对控制流分歧几乎只字不提；迄今最详尽的 SASS 级 GPU 控制流逆向工程[17]只覆盖了 Turing 单一架构。没有任何先前工作系统性地追问：ITS 的分歧行为是否在各代之间发生了变化？更没有任何人在 Blackwell 上测量过它。
本文的目标是本文要回答的核心问题是'ITS 自 Volta 以来是否一直静止不动'。作者从动态（运行时成本）和静态（编译器发射的重汇聚机制）两个轴进行刻画：动态实验在四款后 ITS GPU（覆盖 Ampere、Hopper、Blackwell 数据中心版与消费版，三代三档）加上一款 pre-ITS Pascal 基线上跑微基准，用量化方法分离哪些属性保持不变、哪些发生了演化；静态实验则把一个 38 内核语料库针对 sm_80 到 sm_120 每个架构编译，分析生成的 SASS，重建控制流图、计算立即后支配节点（IPDom）、分类重汇聚点位置。目标是同时给出'程序员可见的成本模型是否跨代可迁移'的答案，以及架构师和工具作者必须面对的 ISA 演化事实。
与已有工作不同的是，本文的独特切入点是'跨代对比'而非'单代纵深剖析'。既有 GPU 微架构工作都是单代深度剖析（详到存储层次、张量核心），本文则在横向上把控制流分歧这一被忽视的维度补齐，并首次纳入 Blackwell 的两款变体。另一个独特之处是把动态（周期计时 + 硬件计数器）和静态（SASS 反汇编）两种证据交叉印证——例如用效率计数器证明测得的线性成本确是真正的分歧（丢失 SIMD 利用率）而非谓词化或冗余执行的假象。作者还设计了受控位翻转实验：直接在编译好的 cubin 中改写 2-bit reliability 字段再驱动运行，验证它是运行时控制还是静态分类——这是先前工作完全没有的因果式探针。
核心方法
整体思路是'动态测成本、静态看机制'。直觉上，若 ITS 真的没变，那么无论动态（运行多少周期、利用率多少）还是静态（编译器发射什么指令管理重汇聚）都应跨代一致。技术路线分四条：(1) 动态微基准让一个 warp 走 k 条均等工作量的分歧路径，用 clock64() SM 周期计数器包围代码区测区域延迟随 k 的变化；(2) 硬件计数器用 Nsight Compute 的 smsp__thread_inst_executed_per_inst_executed.ratio 测每条 warp 指令的平均活跃线程数；(3) 静态分析编译 38 个内核（覆盖简单/嵌套分支、switch、早退出循环、短路求值、不可约控制流）到 sm_80~sm_120，重建 CFG 算 IPDom 分类 BSYNC 位置；(4) 位翻转实验直接编辑 cubin 字节验证 reliability 字段性质。所有动态实验都是 201 次启动取中位数，变异系数 $< 10^{-4}$，几乎确定性的，且周期计数与频率无关，跨 GPU 可直接比较斜率。
核心创新不是提出新算法，而是用三种相互独立的证据（周期级计时、硬件效率计数器、SASS 静态分析）三角定位'ITS 变了什么、没变什么'，并首次报告 Blackwell 的新机制。本质区别在于：先前工作要么只测单代、要么只看动态成本，本文把两个轴同时拉满并加上 pre-ITS 基线，从而能区分'线性序列化是 SIMT 执行模型本身的属性还是 ITS 引入的'——答案是前者，因为 Pascal 同样满足 $T(k) \approx s \cdot k$。位翻转实验的'因果式'思想是另一个关键：不只观察编译器发射什么，而是改写字节后看运行时是否变化，从而把 reliability 字段定性为静态分类而非运行时控制。作者还专门用长、不可合并的循环体配合每类 __syncwarp() 强制真正的分支，避免编译器谓词化把分歧'伪装'成无利用率损失。这种把证据来源交叉印证的方法论本身也是对单代剖析工作的提升。
方法步骤详情
步骤分五块。(1) 动态成本：构造均衡分歧内核，每路径做相同工作量，用不可合并的长循环体强制真分支，每路径用 __syncwarp() 包夹，反汇编确认发射 BSSY/BSYNC（Pascal 是 SSY/SYNC）；改 k 从 1 到 32 测延迟，拟合 $T(k) \approx s \cdot k + c$。(2) 效率计数器验证：用已知分歧内核（汇聚读 32.0、2 路 16.3、32 路 1.6 活跃线程）校准，确认线性成本是真 SIMD 利用率损失。(3) 占空度扫描：32 路分歧下从 $2^8$ 到 $2^{12}$ 扫驻留 warp 数。(4) 静态分析：编译 38 内核到 sm_80~sm_120，重建 CFG 算 IPDom，分类 BSYNC 在 IPDom 之前/之上/之后；Pascal 单独分析 SSY/SYNC 嵌套。(5) Blackwell 剖析：识别 .RECONVERGENT/.RELIABLE 2-bit 字段、BRA.U、WARPSYNC，并用单 warp 位翻转（含正控制：禁用 store 改输出验证驱动执行补丁字节）验证字段无运行时效果。
技术新颖性
技术新颖性集中在三点。第一，首个跨代（8 个 compute capability，sm_61 到 sm_120，4 个后 ITS 代 + 2 个 Blackwell 变体）的分歧研究，且首次包含 Blackwell，同时回答了'线性序列化早于 ITS'这一被单代工作无法回答的归属问题。第二，首次描述 Blackwell 的两级收敛屏障方案——.RECONVERGENT（真后支配合并，永不跳出）对 .RELIABLE（可被 BREAK 提前退出的部分重汇聚，嵌在 .RECONVERGENT 内），编码在 2-bit reliability 字段，以及 BRA.U 均匀分支（Blackwell 23 次，其余 0）和显式 WARPSYNC；最大屏障嵌套深度也从 4 降到 3。第三，受控位翻转实验把'编译器发射'和'硬件执行'解耦，证明 reliability 字段在受测执行中无运行时效果，纯属静态分类。把计时、计数器、SASS、位翻转四类证据交叉印证的方法论本身也是对单代剖析的升级。
实验结果
分动态与静态。动态：(1) 成本严格线性 $T(k) \approx s \cdot k + c$，每路径斜率 s 为 Ampere 54.1k、Hopper 58.1k、Blackwell 两款均 46.1k、Pascal 70.1k 周期；常数 c 约 2k；32 路分裂代价 31.7–31.9× 单路径，无超线性代价，两款 Blackwell 斜率相同即家族属性。(2) 效率精确落 32/k：k=1,2,4,8,16,32 时活跃线程数 31.9/16.2/8.3/4.25/2.23/1.21。(3) 谓词化把 2 路从 2.00× 压到 1×。(4) 32 路惩罚占空度无关，全范围保持 28–31×。静态：延迟重汇聚从 Ampere 29 个塌缩到 Hopper 7 个再到 Blackwell 2 个；IPDom 精确率 72.7%→90.8%→83.2%；Pascal 用 SSY/SYNC 栈，post-Volta 用 BSSY/BSYNC；Blackwell 额外有 23 个 BRA.U、WARPSYNC、嵌套深度 3；位翻转显示reliability 字段无运行时效果。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| k 路分歧的区域延迟缩放 | 每路径斜率 s（k 周期） | Ampere 54.1k / Hopper 58.1k / Blackwell×2 均 46.1k / Pascal 70.1k | 理想线性 $s \cdot k$ | 确认所有代（含 pre-ITS Pascal）都严格线性，31.7–31.9× 为 32 路完整分裂，无超线性重汇聚惩罚 |
| warp 执行效率随 k 的下降 | 每条 warp 指令平均活跃线程数 | k=1,2,4,8,16,32 时为 31.9/16.2/8.3/4.25/2.23/1.21 | 理想 32/k | 硬件计数器独立确认线性成本是真分歧（丢失 SIMD 利用率），四代曲线完全重合 |
| 32 路分歧惩罚随占空度的变化 | 惩罚倍数（×） | 28–31×（post-ITS），Pascal 29.9–30.9× | 直觉假设：高占空度应隐藏分歧 | 推翻直觉：分歧是发射成本而非延迟，全占空度范围恒定，驻留 warp 吸收不了 |
| 延迟重汇聚（晚于 IPDom）分支数 | 分支数 | Blackwell 2 个 | Ampere 29 个 | 延迟重汇聚塌缩约 93%，IPDom 精确率从 72.7% 升至 83.2%（Hopper 90.8%） |
局限与改进
作者承认三点：(1) 动态研究虽纳入了 pre-ITS Pascal，但有限的向前进展探针在 Pascal 上也能完成，要触发经典栈死锁需无界 intra-warp 互等，在共享硬件上没有跑，仍依赖先前[10]的分析做这个对比；(2) .RELIABLE 结论基于 sm_110 上的单 warp 位翻转，不排除在未测的多 warp 调度边角或被 profiler/debugger 消费字段的场景下有运行时效果；(3) 分歧内核是为隔离路径序列化而设计的，真实应用会把分歧和存储分歧交织，本文没有分离两者。我补充的观察：(a) 静态语料只有 38 个内核且主要是合成内核，代表性对真实生产 CUDA 代码（GEMM、卷积、注意力）可能不足；(b) 没有给出 reliability 字段在多 warp 竞争屏障资源时是否影响调度公平性的证据；(c) Blackwell 消费版 sm_120 与服务器版 sm_110 的差异（SM 数 84 vs 20）在动态曲线上完全重合，但作者只测了分歧这一维度，未触及存储/张量核心差异。
独立分析的弱点
弱点一：静态语料库偏合成化（38 个内核手工构造覆盖分支类型），真实生产 kernel 的分歧模式分布可能不同，建议未来工作从主流深度学习框架抓真实 kernel 做 SASS 分析，给出 29→2 这种塌缩在真实代码上的对应数字。弱点二：reliability 字段只在单 warp、单内核、单 launch 下位翻转，多 warp 同时争用屏障寄存器或与 profiler 并存时可能暴露运行时效果，改进方向是设计多 warp 屏障压力测试和与 Nsight 并行运行的实验。弱点三：占空度扫描只测了 32 路惩罚的'总成本'，没有分解'指令发射开销'和'流水线气泡'，对模型构建者不够细，建议补 issue-slot 占用率和指令缓存命中的联合测量。弱点四：没有量化'延迟重汇聚塌缩对实际应用性能的影响'——29→2 的变化在统计上显著，但作者没给出任何端到端 benchmark 的吞吐改善数字，难以判断这是纯粹的 ISA 美化还是有真实性能收益。弱点五：位翻转只在 sm_110 上做，没在 sm_120 消费版 Blackwell 上重复，泛化性存疑。
未来方向
作者隐含方向：(1) 扩展动态研究到触发经典栈死锁的 pre-ITS 对比，需无界 intra-warp 互等和自有硬件；(2) 在更多多 warp 调度边角和与 profiler/debugger 共存场景下验证 reliability 字段；(3) 分离控制流分歧与存储分歧。基于成果可延伸的：第一，本研究证明 Blackwell 暴露了更多控制流结构（.RECONVERGENT/.RELIABLE、BRA.U、WARPSYNC），现有二进制工具（NVBit [26]）和单代 SASS 模型（[17][28]）若不纳入会误建模 Blackwell，工具作者应优先更新。第二，占空度无关结论提示性能模型可把分歧代价当作固定发射成本项而非可隐藏延迟，简化模型。第三，reliability 是静态分类这一发现让逆向工程能更可靠地从 SASS 推断编译器意图。第四，可把'计时+计数器+SASS+位翻转'方法论推广到内存分歧、寄存器 bank 冲突等其它被假设不变的微架构特性。
复现评估
可复现性中等偏上。作者公开测试床（Table I 列出 5 款 GPU 型号、SM 数、compute capability），测量协议明确（201 次启动取中位数、变异系数 $<10^{-4}$、clock64 周期计数、Nsight 指标名 smsp__thread_inst_executed_per_inst_executed.ratio），静态语料和分类方法（38 内核、CFG 重建、IPDom 计算）描述清晰，post-ITS 用 CUDA 13、Pascal 用 CUDA 12.4 写明。但论文未提代码/内核/脚本是否开源（arXiv 版未见链接），位翻转需直接编辑 cubin 二进制并驱动 driver API，门槛较高。最大障碍是硬件：需 Ampere（A6000/3090）、H100、Blackwell 服务器版（Jetson AGX Thor）和消费版（RTX 5080）四类高端 GPU，服务器版尤其稀缺，普通研究者难凑齐。CUDA 13 与 12.4 的版本差异也可能引入编译器行为混淆变量。总体方法论可复现，完整复现成本高。
论文图表

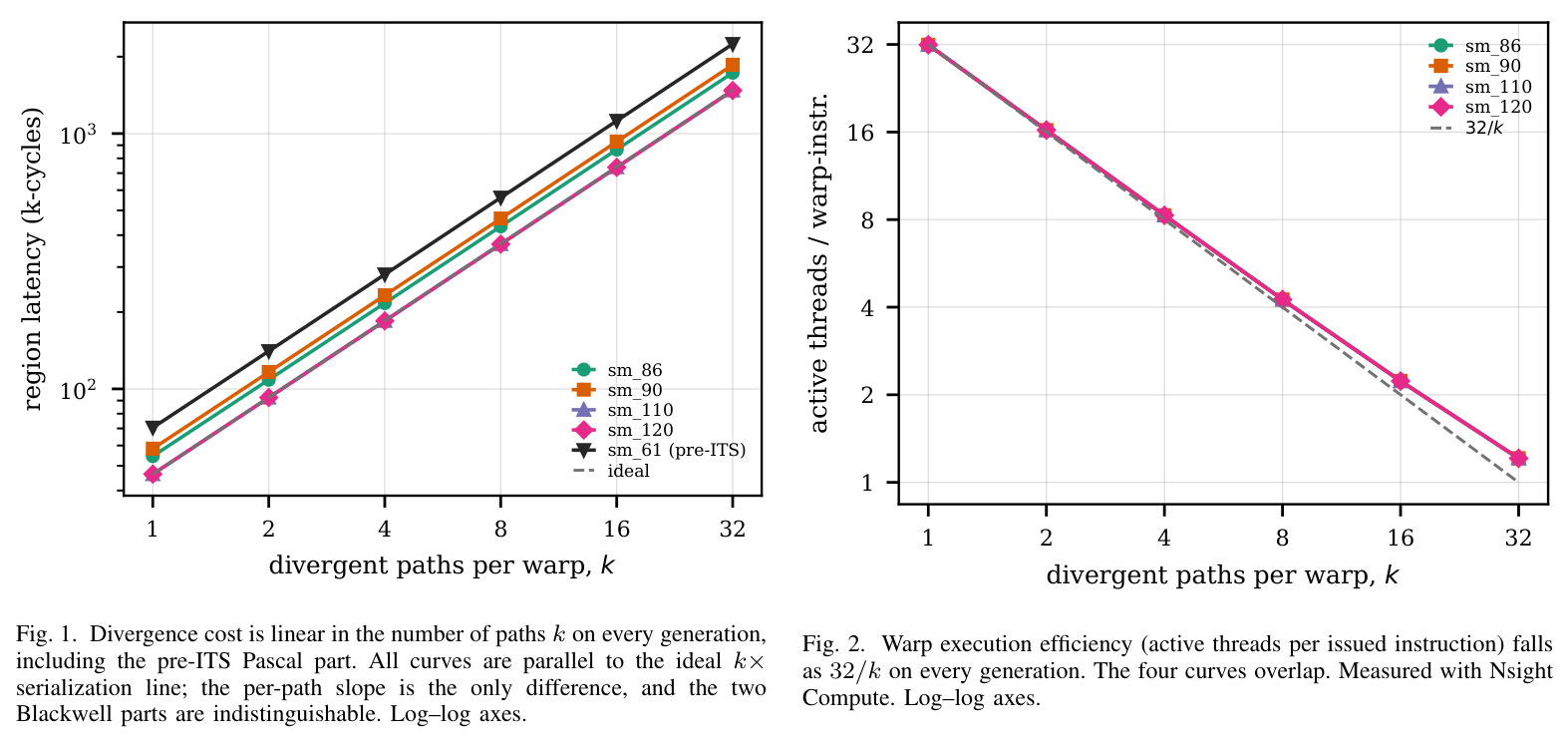

用 Nsight Compute 的 smsp__thread_inst_executed_per_inst_executed.ratio 测得的每条 warp 指令平均活跃线程数，对 k 画双对数图。四款 post-ITS 曲线重合并精确落 32/k（k=1,2,4,8,16,32 时为 31.9/16.2/8.3/4.25/2.23/1.21）。Pascal 因驱动门控计数器未纳入。
这张图是 Fig. 1 的独立硬件证据，证明测得的线性成本确实是真正的分歧（丢失 SIMD 利用率）而非谓词化或冗余执行的假象。这是论文方法论的'三角印证'关键一环。
在 32 路分歧下，把驻留 warp 数从约 $2^8$ 扫到 $2^{12}$（从轻载到过载占空度），画惩罚倍数。sm_86/sm_90/sm_110/sm_120 和 pre-ITS sm_61 全部保持 28–31×（Pascal 29.9–30.9×），不随占空度下降。
这张图推翻了一个常见直觉：'忙 GPU 能吸收分歧'。它表明分歧增加的是指令发射次数而非延迟，驻留 warp 隐藏不了，这对性能模型构建者极具操作性——分歧必须靠谓词化或数据重组消除，而非靠提高占空度。

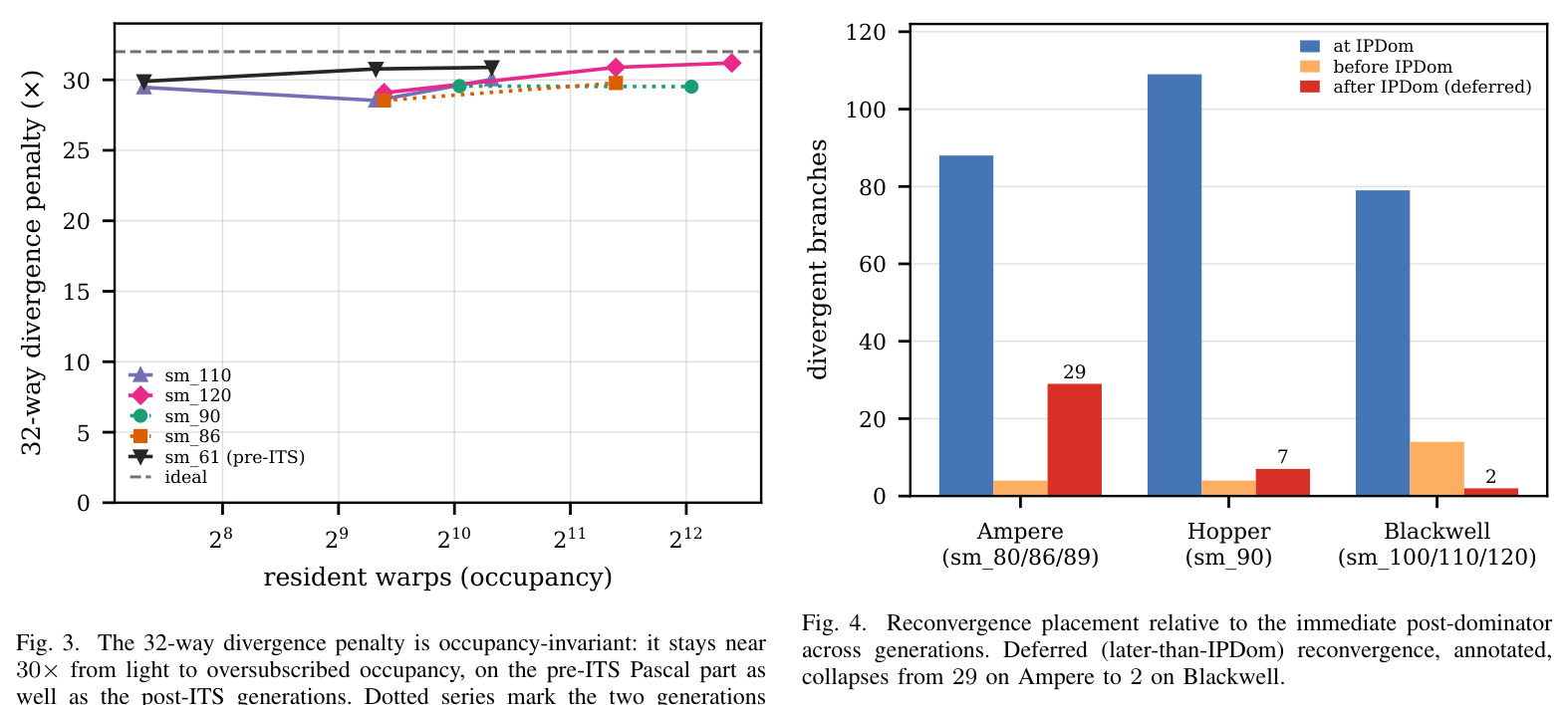

柱状图分类每个分歧分支的 BSYNC 重汇聚点位置：在 IPDom 之前 / 之上 / 之后（延迟）。Ampere（sm_80/86/89）延迟分支 29 个、Hopper（sm_90）7 个、Blackwell（sm_100/110/120）2 个。IPDom 精确率从 72.7%→90.8%→83.2%。
这是论文最核心的静态发现：延迟重汇聚（经典栈硬件依赖的机制）几乎消失，Blackwell 还引入了'早于 IPDom'的新类别（.RELIABLE）。它直接支撑'静态机制持续演化'的结论，与动态成本稳定形成鲜明对比。
汇总三代静态语料特征：IPDom 精确重汇聚率 Ampere 72.7%/Hopper 90.8%/Blackwell 83.2%；延迟分支 29/7/2；屏障修饰符 .RECONVERGENT/.RELIABLE 仅 Blackwell 有；均匀分支 BRA.U Blackwell 23 次、其余 0；部分掩码 WARPSYNC 仅 Blackwell；最大屏障嵌套深度 Ampere/Hopper 为 4、Blackwell 为 3。
这张表系统化总结了'Blackwell 引入了 Ampere/Hopper 完全没有的控制流 ISA 特性'，是支撑'架构师/工具作者必须更新 Blackwell 模型'结论的核心证据，也是首次公开记录 .RELIABLE/BRA.U/WARPSYNC。
