基于相机-显示耦合的颜色透视

将手机摄像头与屏幕视为耦合系统，端到端学习校正以还原真实场景色彩

前置知识

ICC 色彩工作流

国际色彩联盟（ICC）制定的标准设备间色彩转换流程：先用相机标定将传感器测量映射到设备无关的中间空间（如 CIE XYZ），再用显示器标定把 XYZ 逆向映射回设备相关信号。整个过程被分解成两个独立标定阶段，靠低维的三通道中间表示桥接。

本文正是要打破这种“先各自标定再拼接”的范式，理解它的两阶段结构和信息瓶颈，才能明白作者为什么要提出端到端耦合系统。

同色异谱（相机异构性 / Metamerism）

不同的光谱辐射可能在相机的三通道响应下产生完全相同的 RGB 值（对相机来说是同一种颜色），但对人眼或其他观察者却是不同颜色。这是因为相机的光谱灵敏度曲线与人眼锥细胞响应不同，存在一个相机“看不见”但对人可见的频谱子空间（相机零空间 / metameric-black subspace）。

这是论文第二项核心创新“相机零空间颜色校正”的理论根源——残余色偏正是来自这个对相机不可见但对观察者可见的子空间，读懂它才能理解为什么需要额外补偿。

光谱灵敏度与伪逆投影

相机被建模为光谱灵敏度矩阵 $C \in \mathbb{R}^{3\times L}$（L 为采样波长数），显示器为主色矩阵 $D \in \mathbb{R}^{L\times 3}$。复合算子 $CD$ 把三维 RGB 编码再解码，其伪逆 $(CD)^{\dagger}$ 即“相机-显示投影器”，是一个幂等投影 $P_C = DF_CC$，满足 $P_C^2 = P_C$，能把任意辐射映射到保持相机颜色的相机异构体。

整个方法的数学基础就是伪逆投影和低秩分解，理解 $FC = (CD)^{\dagger}$、投影 $P_C$ 以及 PCA 秩-1 近似，才能跟上推导链条。

色彩恒常性与白平衡

摄影中假设同一物体在不同光照下感知颜色保持一致，由此衍生出估计并校正场景光照（白平衡）的任务。传统方法依赖手工假设，近年转向数据驱动估计光照；但三维 RGB 不足以描述高维光照，全局 $3\times 3$ 线性变换精度有限。

多光照自动白平衡是论文的重要对比基线，理解它只处理相机侧光照而忽略下游显示器复现，才能看出本文端到端方法的本质优势。

研究动机

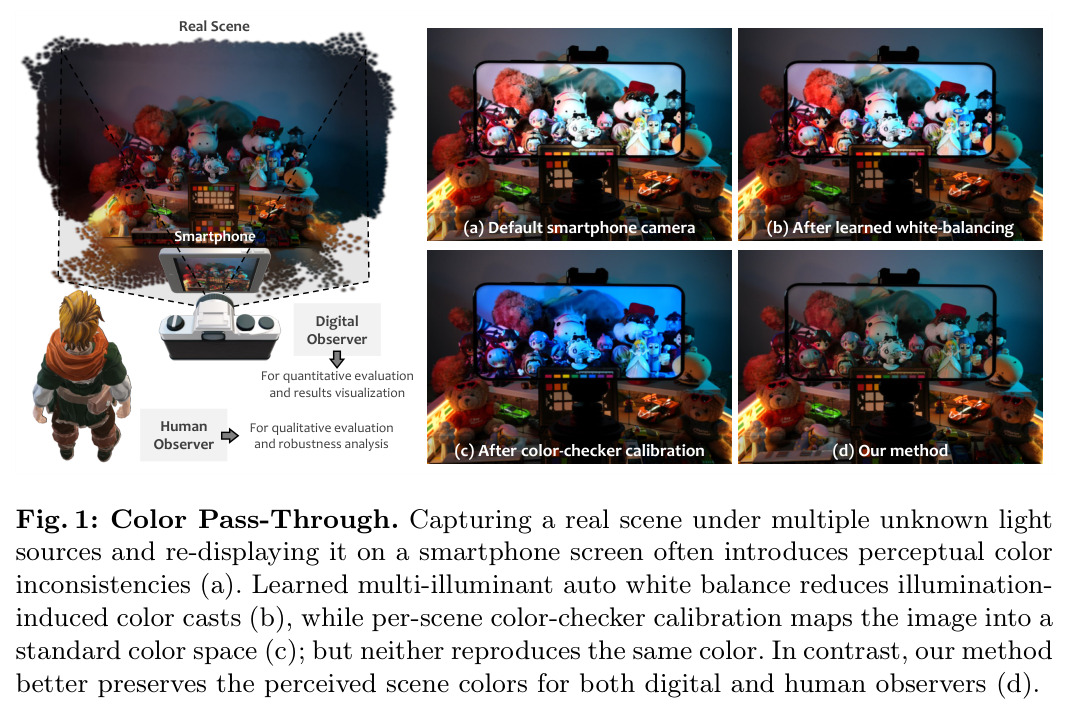

当用手机拍摄真实场景并在屏幕上观看时，显示图像在颜色、亮度和对比度上往往与原始场景明显不同；这种差距即使现代传感器和高品质屏幕也未能消除。根本原因在于传统 ICC 工作流把高维的“捕获到显示”过程分解为两个分别标定的阶段：相机标定（场景辐射映射到 RGB 中间空间）和显示器标定（RGB 映射回发射辐射），再靠低维色彩变换连接。这种分解带来两个顽疾——其一是误差累积，两次标定误差叠加；其二是信息瓶颈，相机测量本质上是三维的，而真实辐射是高维的，标定本身无法克服这一固有瓶颈。现有的强力方法也力不从心：学习式多光源自动白平衡只能减少光照引起的色偏（Fig. 1 (b)），逐场景 ColorChecker 标定把图像映射到标准色彩空间（Fig. 1 (c)），它们都依赖受约束假设，无法在多样真实场景中为特定相机-显示对提供一致的复现保证。问题在沉浸式系统中更突出：VR 头显（如 Vision Pro）透视图在颜色对比度上可能明显偏离裸眼，AR 虚拟试穿镜也有类似保真度问题。

本文的目标是本文的目标是为特定的相机-显示对（如同一型号手机既作相机又作显示器）和特定观察者（人眼或其他三通道设备）实现“颜色透视”（color pass-through）：屏幕显示的图像在观察者感知层面应尽可能接近原始真实场景。作者希望构建一个端到端可学习的校正框架，直接对捕获图像施加校正后显示，使显示辐射在观察者感知上复现场景颜色。注意这并非追求辐射级精确匹配——因为高维辐射无法用三维颜色精确重建（论文用秩论证证明 $DFC$ 的秩至多为 3，当 $L\gg 3$ 时不可能等于恒等）——而是追求感知层面的颜色等价，即对任意特定观察者 $M$，显示观察颜色 $Ms_i^*$ 应等于场景观察颜色 $Ms_i$。框架还应支持对每个特定观察者进行高效的一次性校准（只需一个 3 维系数 $\varphi$）。

与已有工作不同的是，本文的独特切入角度是打破“先各自标定再合成”的范式，直接把相机和显示器视为一个耦合的整体系统，用端到端可学习的神经投影器桥接二者。这与之前依赖固定中间色彩空间（CIE XYZ）和两次分离标定的方法形成本质区别——后者假设三维中间表示足以承载全部信息，而作者指出这正是不可行的信息瓶颈。更巧妙的是，作者没有停留在朴素的端到端学习，而是从理论上分析残余色偏根源——相机异构性，指出对相机不可见的频谱成分仍会影响观察者感知。基于严格推导得出残余误差完全位于相机的“异构黑空间”（metameric-black subspace），并利用自然光谱的低维性（第一主成分解释约 93% 方差），将其压缩为仅需一个 3 维校准系数 $\varphi \in \mathbb{R}^{3\times 1}$ 的简洁形式，使原本不可观测的高维校准问题变得实际可行。

核心方法

整体思路直觉上：与其分别调好相机和显示器再硬拼接，不如把“相机拍下→屏幕显示”整条链路当成一个黑箱，直接学一个校正函数 $F$ 让显示颜色对观察者来说和真实场景一致。技术路线分两步：第一步先考虑简化情形——让“观察者”就是相机本身（即另一台同型号手机），此时只需学一个“相机-显示投影器” $\hat{\mathcal{F}}_C$，它近似复合算子 $CD$ 的伪逆 $(CD)^\dagger$，能把捕获颜色逆映射回接近原始的颜色。数据通过“再捕获协议”获得：把数字图像渲染到屏幕上再用相机拍回来，形成像素对齐的 $(CD)\sigma_i \to \sigma_i$ 训练对。第二步，当观察者与相机不同（如人眼或 DSLR）时，单纯用 $\hat{\mathcal{F}}_C$ 会留下因相机异构性导致的残余色偏，作者通过理论推导将其归因于相机零空间，用一个轻量 CNN 预测每像素系数 $\hat{a}_i$，再结合对特定观察者一次性校准的 3 维系数 $\varphi$ 补偿。两个组件预训练后推理时端到端组合。整体用约 30.8K 参数即可完成 2K 图像的实时校正。

核心创新有两点。第一，提出“相机-显示投影”概念并证明它是幂等投影 $P_C = DF_CC$（满足 $P_C^2 = P_C$），能把任意场景辐射映射到一个保持相机颜色的相机异构体。这与传统 ICC 方法本质不同：后者强行把高维辐射塞进三维中间空间再解码，必然丢信息；本文直接学习非线性映射绕过瓶颈。第二，也是更深层的创新——“相机零空间颜色校正”。作者将场景辐射分解为相机可见成分 $r_i$ 和不可见成分 $n_i$（$s_i = r_i + n_i$，$n_i \in \text{null}(C)$），严格推导出残余色偏 $\delta_i$ 完全来源于异构黑空间 $n_i$，且与可见成分无关（$C(I-P_M)r_i = 0$）。基于自然光谱低维性（第一主成分解释约 93% 方差），用秩-1 近似 $n_i \approx a_i e$，使不可观测的高维问题降为只需校准 3 个参数的实际可行问题，这是把抽象理论落为工程的关键。

方法步骤详情

方法分五步。**步骤 1（估计主成分 $e$）**：用 ColorChecker 标定相机灵敏度 $C\in\mathbb{R}^{3\times L}$（$L=31$），在高光谱数据上对相机零空间成分做 PCA 取主成分 $e$。**步骤 2（训练投影器 $\hat{\mathcal{F}}_C$）**：DIV2K 去噪版采样 RGB 监督 $\sigma_i$，渲染到显示器 $D$ 再用相机 $C$ 重拍得 $(CD)\sigma_i$，光流对齐后训练两层 MLP（隐藏 128，位置编码，绿通道加 AvgPool）最小化 $\|\sigma_i-\hat{\mathcal{F}}_C((CD)\sigma_i;\theta)\|$，800 训练/100 测试对。**步骤 3（训练零空间系数 $\hat{a}_i$）**：用 ARAD-1K/CAVE/ICVL（1000 训练/182 测试）模拟 $Cs_i$ 作输入、$a_i$ 作目标，谱重建 CNN 最小化 $\lambda_1\|\hat{s}_i-s_i\|_1+\lambda_2\|\hat{a}_i-a_i\|+\lambda_3\|\nabla\hat{a}_i-\nabla a_i\|$，取 $\lambda=(1,0.01,1)$。**步骤 4（校准 $\varphi$）**：对特定观察者在 ColorChecker 上对 $\varphi\in\mathbb{R}^{3\times1}$ 各分量于 $[0.025,0.075]$ 网格搜索（步长 0.0125）使误差最小。**步骤 5（推理）**：按 $\widehat{Ms_i^*}=MD\cdot\hat{\mathcal{F}}_C\cdot(Cs_i-\varphi(\hat{a}_i e))$ 一次前向得显示颜色。

技术新颖性

技术新颖性体现在多个层面：（1）首次将相机-显示耦合建模为端到端学习的非线性投影器，给出清晰数学基础（幂等投影、伪逆 $(CD)^\dagger$）；（2）创新的“再捕获协议”数据采集方式，巧妙绕过商业显示器非线性（gamma、tone mapping）难以标定的问题，通过数据驱动隐式建模伪逆；（3）轻量架构设计——MLP+位置编码+绿通道 AvgPool，仅 30.8K 参数即可捕捉高频细节，超越 593K 参数的 IA-3DLUT；（4）最关键的理论贡献——从 Luther-Ives 条件出发推导出残余色偏完全位于相机零空间，并利用自然光谱低维性压缩为秩-1 形式，把原本需校准 $L$ 维的问题降到 3 个系数；（5）将“理想辐射透视”放松为“颜色透视”的目标重构，抓住感知本质而非物理精确，这是工程上的关键洞察。

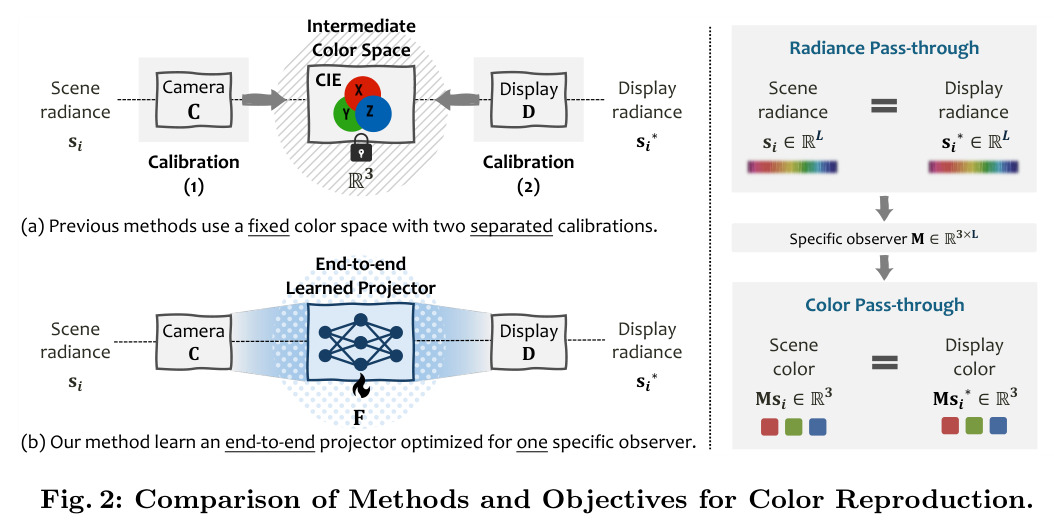

**Fig. 2**: 颜色复现的方法与目标对比。（a）先前方法用固定色彩空间加两次分离标定；（b）本文针对单一特定观察者学习端到端投影器。

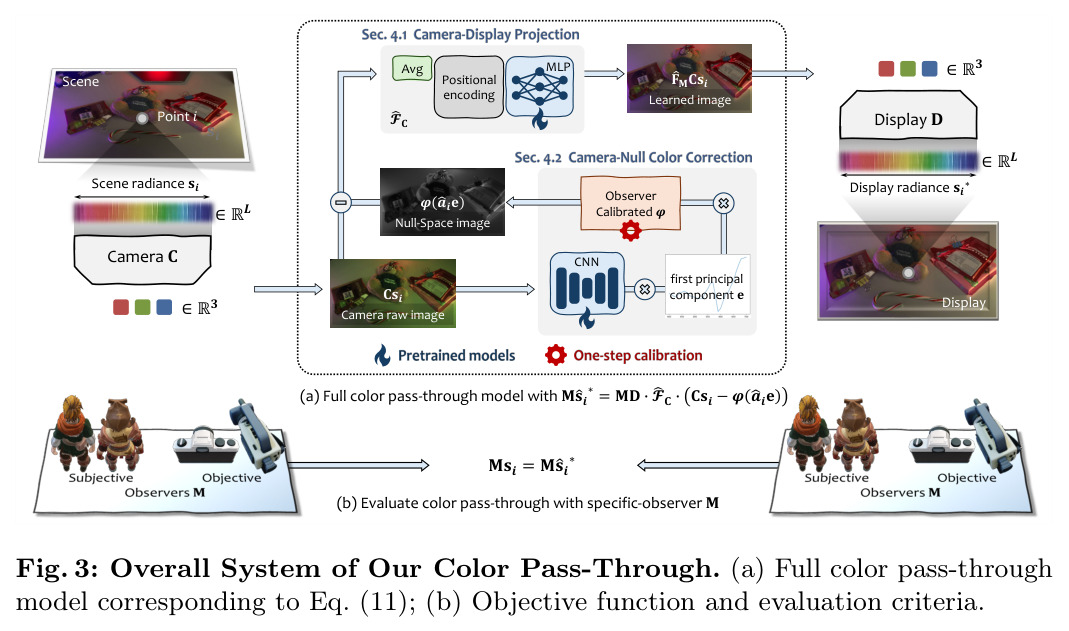

**Fig. 3**: Color Pass-Through 整体系统。（a）对应式 (11) 的完整颜色透视模型；（b）针对特定观察者 $M$ 的目标函数与评估准则。

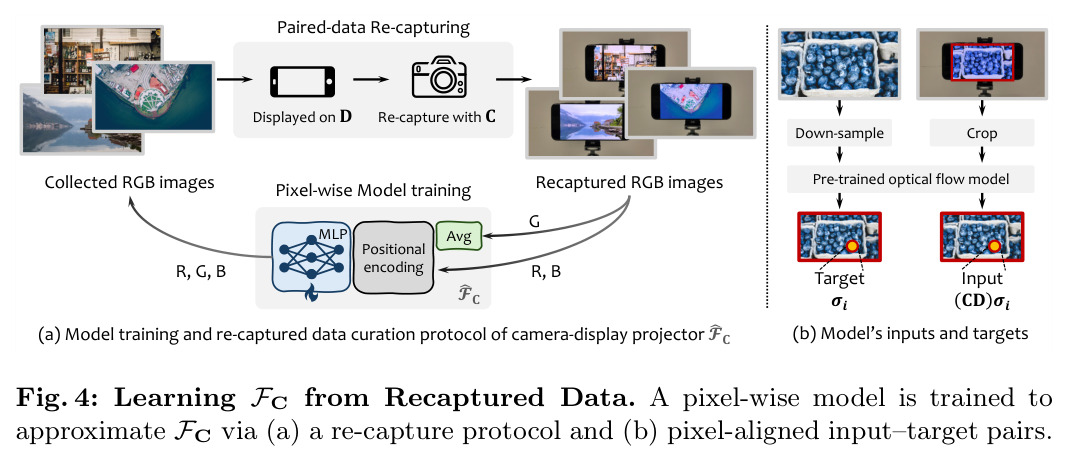

**Fig. 4**: 从再捕获数据学习 $F_C$。展示相机-显示投影器 $\hat{\mathcal{F}}_C$ 的模型训练与再捕获数据采集协议（a），以及模型的输入与目标（b）。

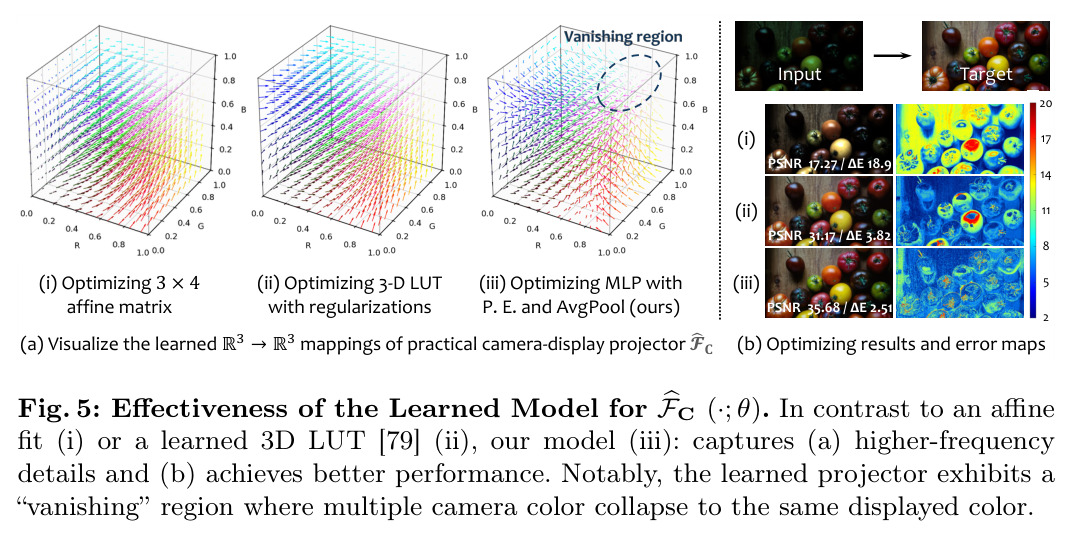

**Fig. 5**: 学习模型 $F_C(\cdot;\theta)$ 的有效性。对比 $3\times 4$ 仿射拟合（i）、带正则的 3D LUT（ii）、本文带位置编码与 AvgPool 的 MLP（iii）的可视化与误差图。

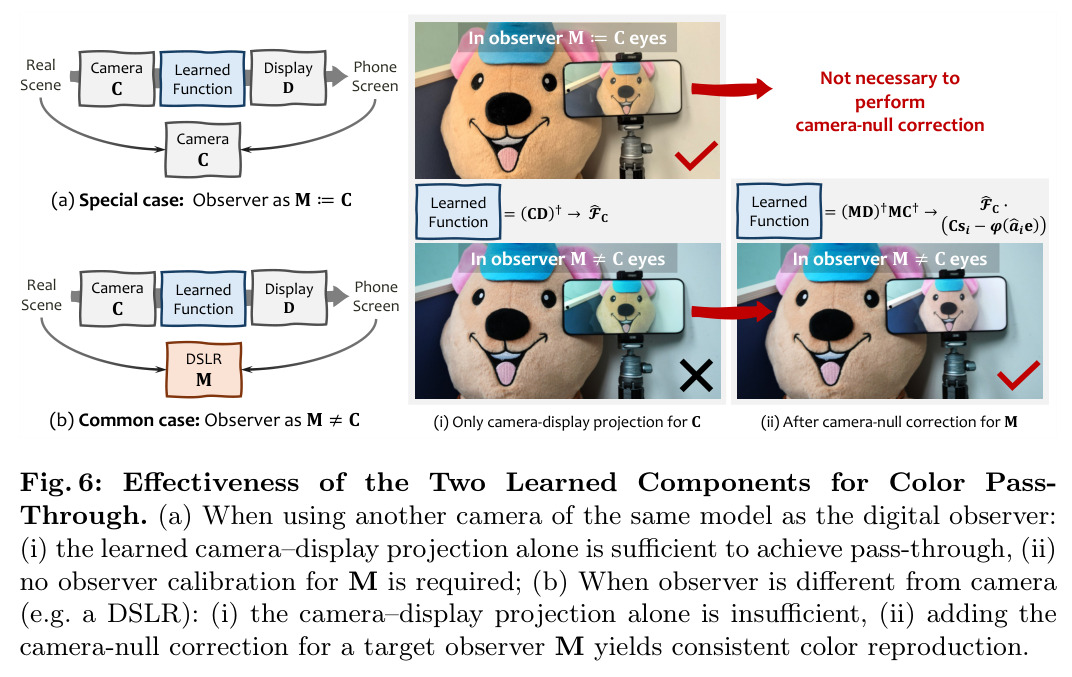

**Fig. 6**: 两个学习组件对颜色透视的有效性。（a）特殊情形：观察者为相机本身 $M:=C$；（b）常见情形：观察者异于相机 $M\neq C$，单独相机-显示投影不足，加上相机零空间校正后颜色一致。

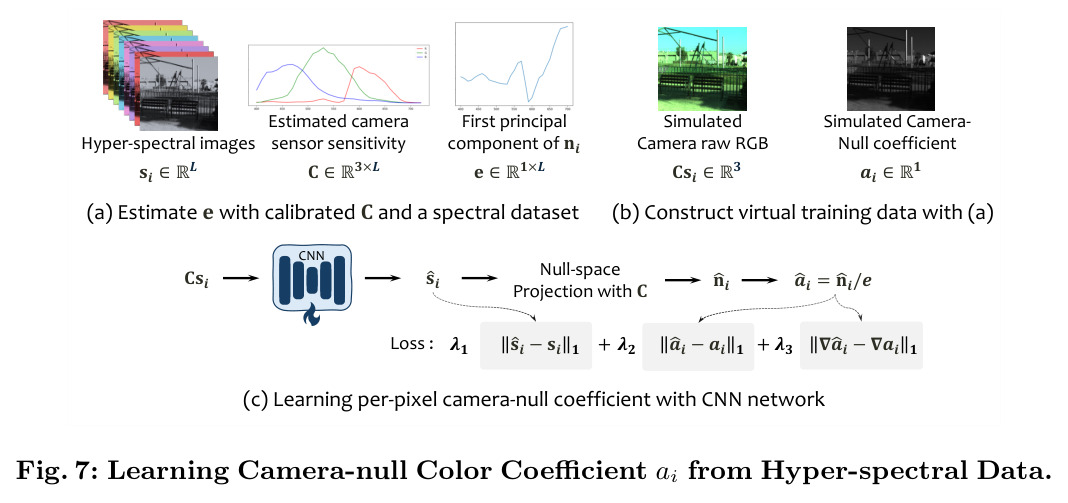

**Fig. 7**: 从高光谱数据学习相机零空间颜色系数 $a_i$。（a）用标定的 $C$ 与光谱数据集估计 $e$；（b）构造虚拟训练数据；（c）用 CNN 学习每像素相机零空间系数。

实验结果

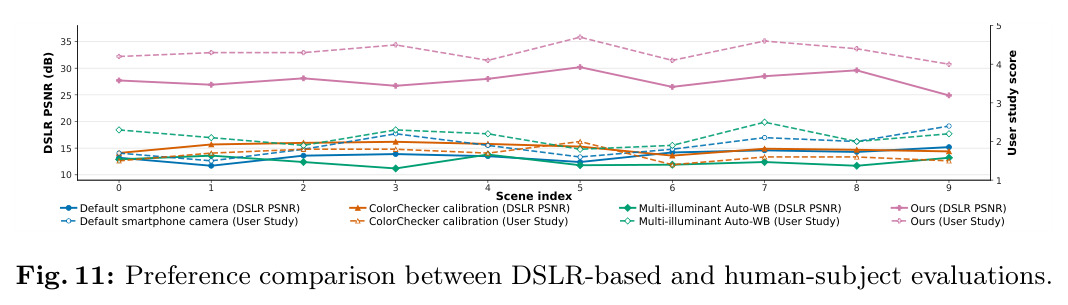

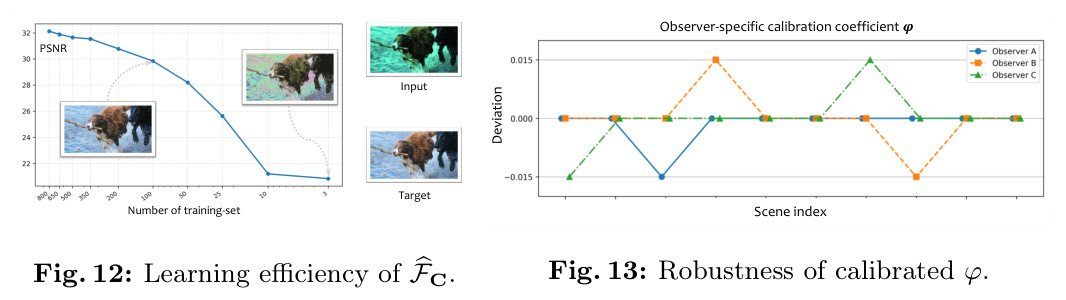

核心发现：**（1）组件质量（Table 1）**：投影器 $\hat{\mathcal{F}}_C$ 仅 30.8K 参数、2K 输入 41.30ms（RTX 4090），PSNR 32.13、$\Delta E_{mean}$ 3.34，超 IA-3DLUT（593K 参数，26.69）、NiLUT（31.03）、CSRNet（31.12）；$\hat{a}_i$ 在 $(1,0.01,1)$ 配置 PSNR 29.68（加谱重建监督从 28.27 明显提升）。**（2）整体透视（Table 2，24 色 ColorChecker，10 色温 2500–9000K + 5 种 RGB-LED）**：本文华为 28.65/5.18/17.48、小米 29.10/4.79/16.12（PSNR/ΔE/STRESS）；较默认相机（13.78/14.62/26.23）PSNR 约提升 2 倍，较 ColorChecker 标定（15.02/18.49/38.85）与多光照自动白平衡（12.84/17.84/31.12）显著领先；不加零空间校正（27.32/6.49/17.27）已大幅领先，校正再带来约 1.3 dB 增益。**（3）用户研究（Fig. 10，10 人 10 场景 5 分 Likert）**：颜色准确度均分 4.32/4.03，远超默认相机 1.90/2.07、ColorChecker 1.66/1.90、自动白平衡 2.06/1.84，约 +2.0 分。**（4）Fig. 11**：DSLR 代理观察者与人类趋势一致但更严格。**（5）Fig. 12、13**：$\varphi$ 跨场景稳定，$\hat{\mathcal{F}}_C$ 仅 100 张训练即接近效果。

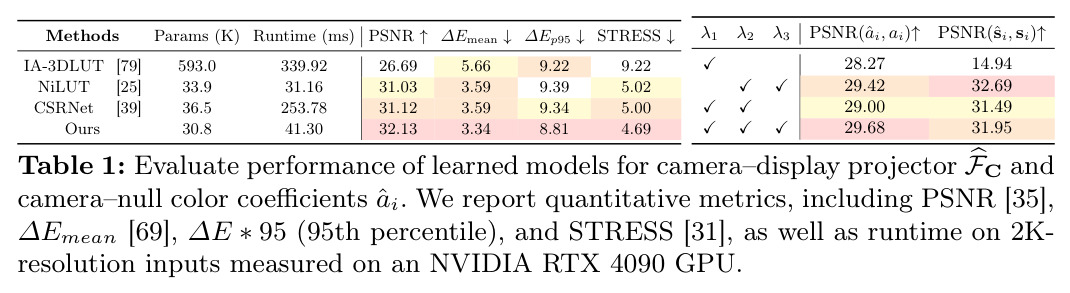

**Table 1**: 评估相机-显示投影器 $F_C$ 与相机零空间系数 $\hat{a}_i$ 的学习模型性能，含 PSNR、ΔE、STRESS 及 2K 输入在 RTX 4090 上的运行时间。

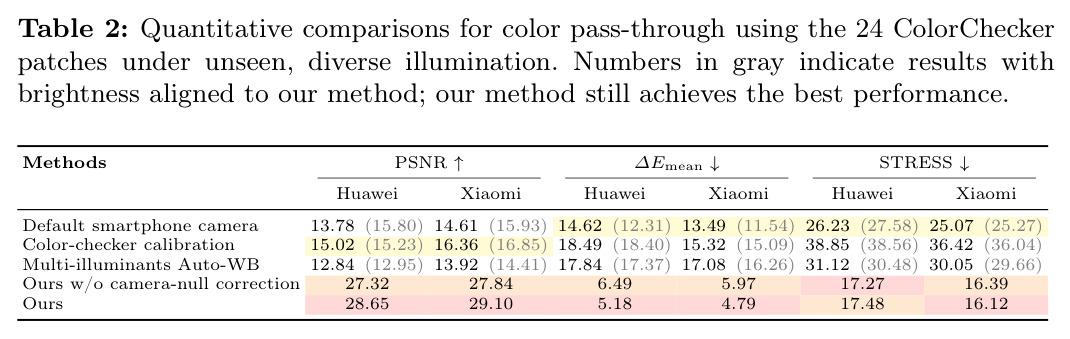

**Table 2**: 在未见过的多种光照下，用 24 色 ColorChecker 色块对颜色透视的定量对比；灰括号内为亮度对齐到本文方法后的结果，本文仍最佳。

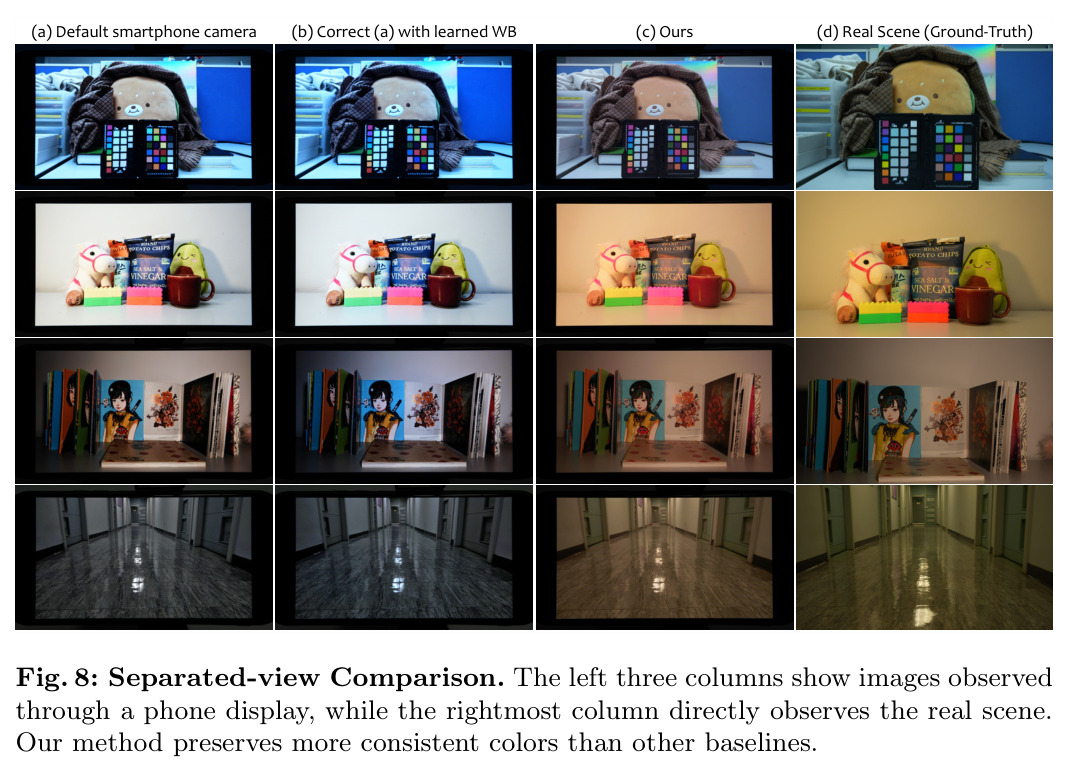

**Fig. 8**: 分离视图对比。前三列经手机屏观察的图像，最右列直接观察真实场景。

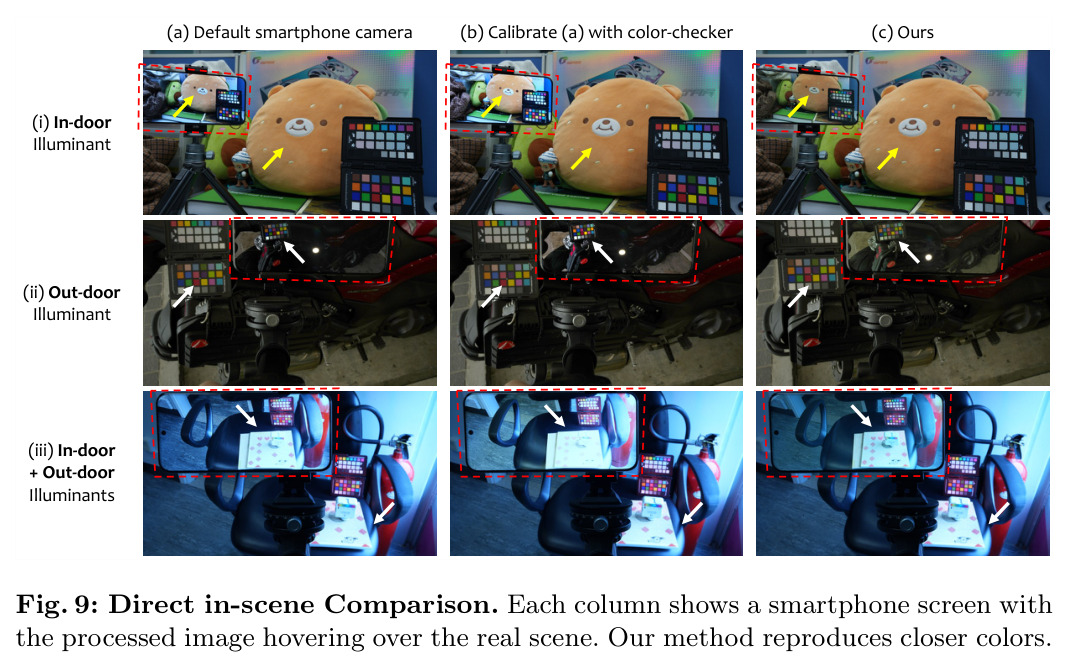

**Fig. 9**: 场景内直接对比。每列展示一块悬浮于真实场景之上、显示处理后图像的手机屏。

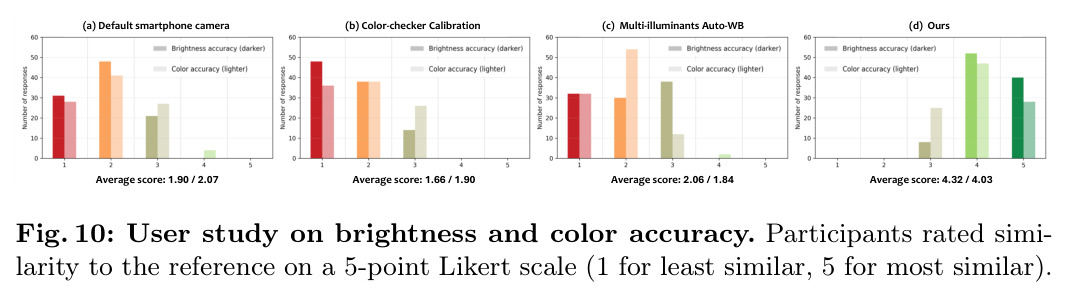

**Fig. 10**: 关于亮度和颜色准确度的用户研究。参与者在 5 分 Likert 量表上对与参考的相似度打分（1 最不相似，5 最相似）。

查看结构化数据

任务	指标	本文	基线	提升
24 色 ColorChecker 颜色透视（华为）	PSNR ↑	28.65 dB	默认手机相机 13.78 dB	+107%（约 2 倍）
24 色 ColorChecker 颜色透视（小米）	PSNR ↑	29.10 dB	默认手机相机 14.61 dB	+99%（约 2 倍）
24 色 ColorChecker 颜色透视（华为）	ΔE_mean ↓	5.18	默认手机相机 14.62	误差降低约 65%
相机-显示投影器拟合质量	PSNR ↑	32.13 dB（30.8K 参数）	IA-3DLUT 26.69 dB（593K 参数）	+5.44 dB，参数量仅约 1/19
用户研究颜色准确度	5 分 Likert 评分	4.32（华为）	默认相机 1.90	+2.42 分

局限与改进

作者承认的局限：（1）方法假设相机零空间成分 $n_i$ 低维（秩-1 近似），第一主成分约解释 93% 方差，仍有约 7% 未建模，极端光谱场景下可能失效；（2）每个相机-显示对都需单独学习，校准系数 $\varphi$ 是观察者特定的，换设备或换人需重新校准；（3）DSLR 作代理观察者虽与人类趋势一致但并不等同人眼，定量结果不完全等于感知质量；（4）再捕获协议依赖物理设备的稳定摆放和精准对齐。我自己的观察：（1）校准 $\varphi$ 仍需 ColorChecker 和人工参与，未实现全自动；（2）绿通道 AvgPool 这一经验预处理缺乏理论解释，可能对其他传感器不鲁棒；（3）实验仅用两款特定高端手机，对廉价屏或老化的 OLED 的泛化未验证；（4）未考虑环境光、观看角度等动态因素对屏幕有效颜色的影响；（5）秩-1 近似在多窄带 LED 混合光照下的精度未充分验证。

独立分析的弱点

独立分析的弱点及改进方向。**（1）校准非自动化**——$\varphi$ 需 24 色 ColorChecker 加网格搜索，对普通用户不友好；改进：用日常场景的已知中性色（灰卡、白墙）无监督估计 $\varphi$，或用元学习快速适配新设备。**（2）秩-1 近似精度上限**——93% 方差仍有空间；改进：自适应选 $K$（低维 $K=1$，复杂光谱 $K=2\sim3$）或用学习式而非固定 PCA 基。**（3）观察者模型固定**——$\varphi$ 无法适配个体视觉差异（如色觉异常）；改进：引入个体锥细胞响应模型参数化推导。**（4）设备覆盖有限**——仅验证华为 Pura 70 Pro 和小米 17 Pro Max，未覆盖动机反复提到的 VR/AR 透视；改进：扩展到 Vision Pro 等设备。**（5）动态环境鲁棒性**——环境光改变屏幕有效颜色，论文未处理；改进：加环境光感知闭环校正。**（6）绿通道 AvgPool 经验性**；改进：用可学习的 demosaic-aware 模块替代。

未来方向

作者提出的方向：（1）将方法扩展到沉浸式系统（VR/AR 透视），这正是引言强调的动机场景（Vision Pro 透视色偏、AR 虚拟试穿），但实验尚未覆盖；（2）硬件驱动方案——通过特殊设计的相机滤光片满足 Luther-Ives 条件 $\text{null}(C)\subseteq\text{null}(M)$ 强制 $\delta_i=0$，从根本上消除残余色偏；（3）简化或自动化 $\varphi$ 校准流程。基于成果可延伸的方向：（1）将端到端耦合思想推广到其他“传感-显示”链路，如专业摄影的相机-打印、相机-投影仪；（2）结合神经辐射场或可微分渲染，学习更精细的光谱感知模型；（3）探索跨设备联邦学习，让多台手机共享投影器知识，降低每台单独训练成本；（4）与时域处理结合，处理视频透视中的闪烁和时序一致性；（5）用本方法的高保真色彩复现辅助色彩科学基础研究（如研究异构色现象）。

复现评估

复现评估：**开源**——提供项目主页 https://lyricccco.github.io/color-pass-through/ ，但未明确代码权重是否开源。**数据**——DIV2K（去噪版）和高光谱数据集（ARAD-1K、CAVE、ICVL，$L=31$）均为公开数据；但“再捕获数据”需自建装置。**硬件依赖（最大障碍）**——需两台同型号手机（华为 Pura 70 Pro 或小米 17 Pro Max）、一台 DSLR（Sony ILCE-7M4）、Ulanzi VL49RGB 光源，物理摆放与对齐难精确复现。**算法细节**——架构（MLP 两层宽 128 + 位置编码、谱重建 CNN）、损失权重 $\lambda=(1,0.01,1)$、训练规模（$\hat{\mathcal{F}}_C$：800/100 对；$\hat{a}_i$：1000/182）均已交代。**算力**——推理 RTX 4090 上 2K 图 41.30ms，训练规模小、单 GPU 可完成。**复现难度**——中偏高，算法可复现，但物理采集与设备标定依赖特定硬件，端到端复现较困难。

基于相机-显示耦合的颜色透视 Color Pass-Through via Camera-Display Coupling
