像机器人一样看世界：面向视觉-语言-动作模型的机器人中心点云图

用机器人坐标系下的点云图给VLA注入3D几何，化解相机-动作坐标错配。

前置知识

视觉-语言-动作模型(VLA)

VLA模型从视觉观测(图像)和语言指令出发，预测机器人动作。动作通常定义在机器人自身的3D坐标系(如机器人基座系)中，例如任务空间的末端执行器位姿指令。代表模型如π0.5、SmolVLA等，通常以预训练的2D视觉-语言大模型为骨干。

本文的核心研究对象就是VLA，理解它观测在相机系、动作在机器人系这一'帧错配'问题是读懂全文动机的起点。

点云图(Pointmap)

点云图是一种保留图像H×W网格结构的表示，每个像素位置存储其对应场景点的3D坐标(XYZ)。它既包含稠密的3D几何信息，又保持了与RGB图像一一对应的像素排布，因此可以直接复用2D视觉编码器，并能与RGB特征做逐元素融合。

点云图是本文方法的基石，理解它与普通点云(无网格、需采样)和深度图(仍绑定相机系)的区别，是理解作者为何选择这种表示的关键。

相机内参与外参

相机内参K描述相机自身的投影属性(焦距、主点等)，将像素坐标反投影为相机系3D射线；外参(旋转R和平移t)描述相机坐标系与机器人基座坐标系之间的刚体变换。本文用$K_c^{-1}$反投影，再用$R_c, t_c$将点从相机系转到机器人系。

构建机器人中心点云图依赖标定的内外参，本文方法的前提是训练和测试时都有可用的相机标定，这也是其局限之一。

末端执行器中心化

以机器人末端执行器当前位置为坐标原点，重新表示所有场景点：$P_c^{EE}(u,v)=P_c^R(u,v)-t^{EE}$。这样每个目标点表示的是'相对于当前末端执行器的位移'，而动作本身就是末端执行器的运动，于是观测与动作空间共享同一原点。

这是本文一个关键的消融设计选择，消融实验表明它使评估在随机视角下几乎不掉点(仅−0.3)，理解其几何含义才能体会为何能让视角鲁棒性大增。

Plücker射线

Plücker射线是一种6维编码，表示穿过每个图像像素的3D射线，由相机内外参决定。它告诉策略每个像素相对于相机在哪里、相机相对于机器人如何摆放。本文将其作为'让策略自己学坐标变换'的对比基线。

Plücker射线是与本文最接近的对比之一，理解它提供的是相机系几何线索而非预先算好的机器人系几何，才能看懂Table 1中3.1个百分点的差距来源。

逐元素融合(element-wise fusion)

将点云图编码后的token与对应位置的RGB token直接相加：$z_c=f_\theta(I_c)+g_\phi(P_c^{EE})$，不增加额外token序列。与之对比的是拼接(concat)，把点云图token作为独立序列追加，丧失与RGB像素的空间对应关系。

Table 2显示加法(34.7)显著优于拼接(30.7)，这是'保留图像网格'价值的直接证据，理解融合方式才能抓住本文最小化架构改动的核心思路。

研究动机

VLA模型预测的动作定义在机器人自身的3D坐标系(如基座系下的末端执行器指令)，但绝大多数VLA的观测输入(RGB图像或深度图)却是在相机坐标系下，形成了'观测在相机系、动作在机器人系'的帧错配(frame mismatch)。在固定相机视角下这个错配是无害的，策略只需记忆单一的'观测到动作'映射；但随着大规模数据集(如DROID等)跨机构、跨相机配置聚合演示，训练数据覆盖了极其多样的相机视角，策略就必须额外学习'不同视角下的观测如何映射到机器人系动作'，使泛化变得困难。评估时相机若与训练分布不同(部署视角漂移)，问题会进一步放大。

本文的目标是本文的目标是修订VLA的输入观测：与其让策略从相机系观测去推断机器人系动作，不如直接提供一种既携带(1)操纵所需的3D空间信息、又(2)位于机器人自身坐标系中、且(3)保留预训练2D VLA所期待的稠密H×W网格结构的观测。这样既能以最小架构改动把机器人中心3D几何注入已有VLA，缓解训练时和部署时相机视角变化带来的帧错配，又能让策略复用大规模视觉-语言预训练的视觉通路，提升跨视角泛化与部署鲁棒性。

与已有工作不同的是，已有的三类方法各有缺陷：第一类只在相机视图图像周围喂入视角线索(Plücker射线、相机参数、相机系动作重参数化)，策略的视觉输入仍是相机系图像；第二类靠生成模型合成新视角或规范化视角，但在远离训练视角时合成不可靠，鲁棒性有上限；第三类构建共享3D场景表示(点云)，却丧失了预训练VLA期待的图像结构，且需要专门的点云编码器和体素化模块。本文的独特切入是'保留图像网格、同时赋予机器人系3D坐标'，让稠密观测不退化、且无需专用编码器或额外推理阶段。

核心方法

整体思路是：对每个RGB-D观测，先在相机系内反投影成3D点云图，再乘以外参变换到机器人基座系，然后以当前末端执行器位置为原点重新中心化，得到一张'像素存机器人系3D坐标'的点云图。这张点云图与RGB共享同一H×W网格，用一个与RGB编码器同架构、从RGB编码器权重初始化的独立编码器$g_\phi$编码，把得到的token与RGB编码器$f_\theta$的输出逐元素相加，作为VLA的视觉输入。整个过程不加专用点云编码器、不做体素化、不引入额外token序列，仅在预训练VLA的视觉通路上叠加几何。

核心创新在于用一个'图像形态的机器人中心点云图'把3D几何注入预训练VLA。与现有方法的本质区别有三：其一，几何是预先算好并以机器人系提供的，而非把内外参当线索让策略自己学变换(Table 1隔离出3.1点的预计算收益)；其二，几何保留H×W网格，能逐元素相加融合，而非点云那样丢网格、需拼接或专用编码器(Table 2中加法34.7优于拼接30.7、PTv3点云32.8)；其三，以末端执行器为坐标原点，让相同运动模式的交互拥有相似的局部几何(Table 3下随机视角仅掉0.3点)。这三者共同把'观测与动作空间共享坐标系'落到了最小改动上。

方法步骤详情

第一步，相机系反投影：对相机$c$、内参$K_c$、像素$(u,v)$和深度$D_c(u,v)$，计算相机系3D点 $P_c^{cam}(u,v)=D_c(u,v)K_c^{-1}[u,v,1]^\top$。第二步，转到机器人基座系：$P_c^R(u,v)=R_c P_c^{cam}(u,v)+t_c$，其中$R_c,t_c$是相机到机器人基座系的旋转和平移，输出一张与RGB同H×W网格、每像素一个机器人系3D坐标的点云图。第三步，末端执行器中心化：$P_c^{EE}(u,v)=P_c^R(u,v)-t^{EE}$，$t^{EE}$为末端执行器在基座系的位置。第四步，编码融合：点云图$P_c^{EE}$经独立编码器$g_\phi$(从$f_\theta$初始化)得到与RGB token同形状的token，再逐元素相加 $z_c=f_\theta(I_c)+g_\phi(P_c^{EE})\in\mathbb{R}^{N_{tok}\times d}$，送入VLA。整个流程输入RGB-D与标定，输出融合后的视觉token，无需额外推理阶段。

技术新颖性

技术新颖性体现在'以最小代价把机器人系几何接到预训练视觉通路上'：点云图作为现代3D视觉的标准表示虽已存在(from-scratch扩散策略[45,46]也用过)，但其在预训练VLA内部的用法、以及'用哪个坐标系表达'此前未被充分研究。本文用独立但同构的编码器+元素相加，回避了点云专用编码器、体素化、几何专家模块、生成式重渲染、几何基础模型在线推理等种种额外负担，且因token相加而非拼接，零额外token开销。这种'保留网格+预计算机器人系+末端中心化'的组合及其系统化消融是此前缺失的。

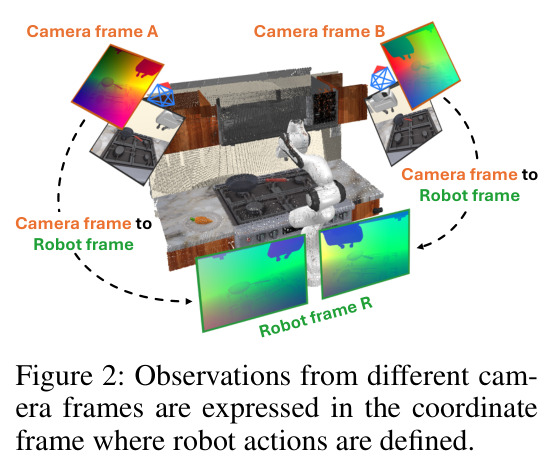

**Figure 2**: Observations from different camera frames are expressed in the coordinate frame where robot actions are defined.

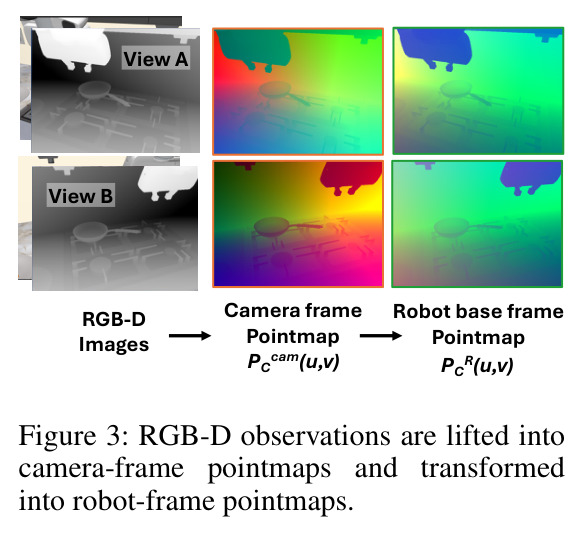

**Figure 3**: RGB-D observations are lifted into camera-frame pointmaps and transformed into robot-frame pointmaps.

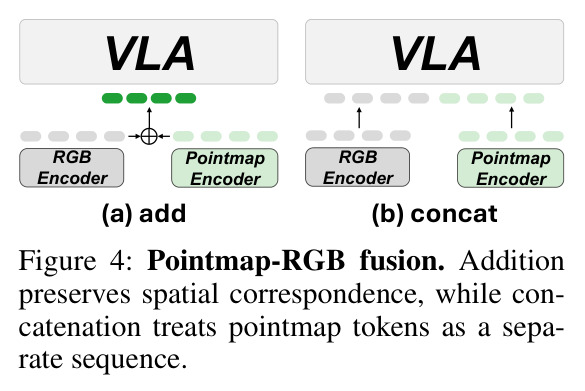

**Figure 4**: Pointmap-RGB fusion. Addition preserves spatial correspondence, while concatenation treats pointmap tokens as a separate sequence.

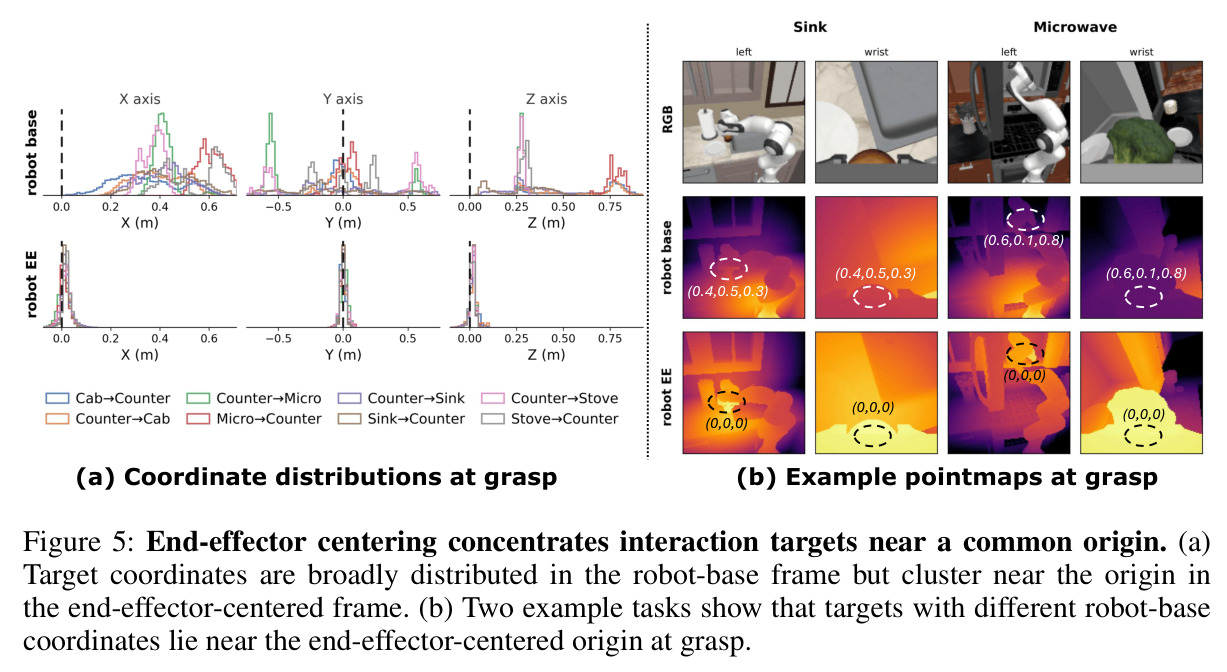

**Figure 5**: End-effector centering concentrates interaction targets near a common origin.

实验结果

本文用四组设计消融和两组主实验系统验证。Table 1隔离预计算收益：提供深度+标定有用(RGB+Plücker+Depth 31.6)，但预计算机器人系点云图更高(34.7)，纯预计算贡献3.1点。Table 2证明保留网格的价值：点云图加法融合34.7优于拼接30.7及点云方案(MLP 24.2、PTv3 32.8)。Table 3显示末端中心化在随机视角几乎不掉点(36.9→36.6，−0.3)，基座中心化掉2.0。Figure 6显示随训练视角变化增大，RGB跌9.6(34.5→24.9)，点云图仅跌1.8(37.6→35.8)。主实验Table 4(RoboCasa 24任务)：π0.5从55.3升62.9(+7.6)，SmolVLA从37.2升41.4(+4.2)，全面超过相机感知(KYC 59.1、OC-VLA 56.3)、3D增强(GeoVLA 57.1、PointVLA 57.3)及FP3(42.8)。真实世界Table 5：已见视角π0.5从73.3升78.3(+5.0)，未见过视角从55.0升66.7，优势扩大到+11.7，RGB掉18.3而点云图仅掉11.6。

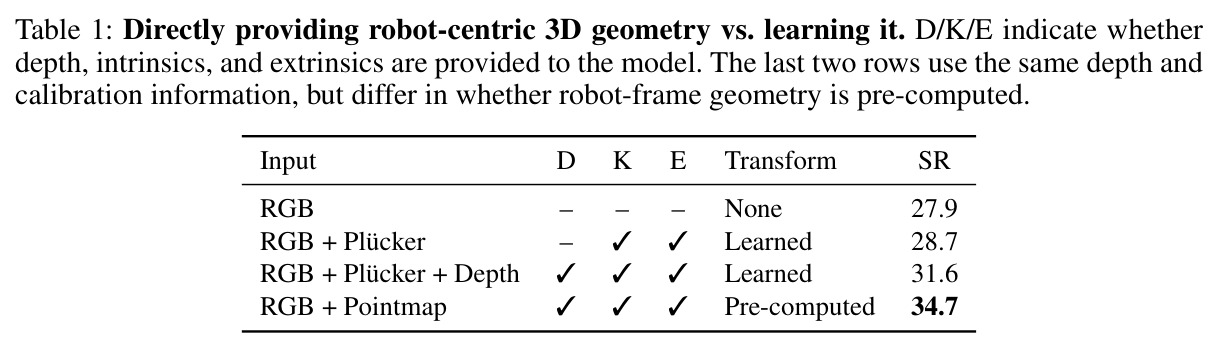

**Table 1**: Directly providing robot-centric 3D geometry vs. learning it.

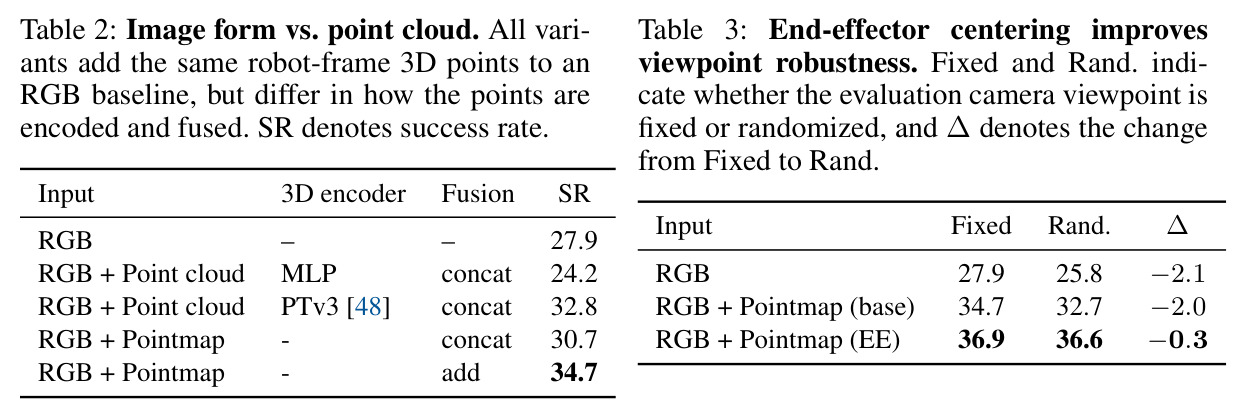

**Table 2**: Image form vs. point cloud.

**Table 3**: End-effector centering improves viewpoint robustness.

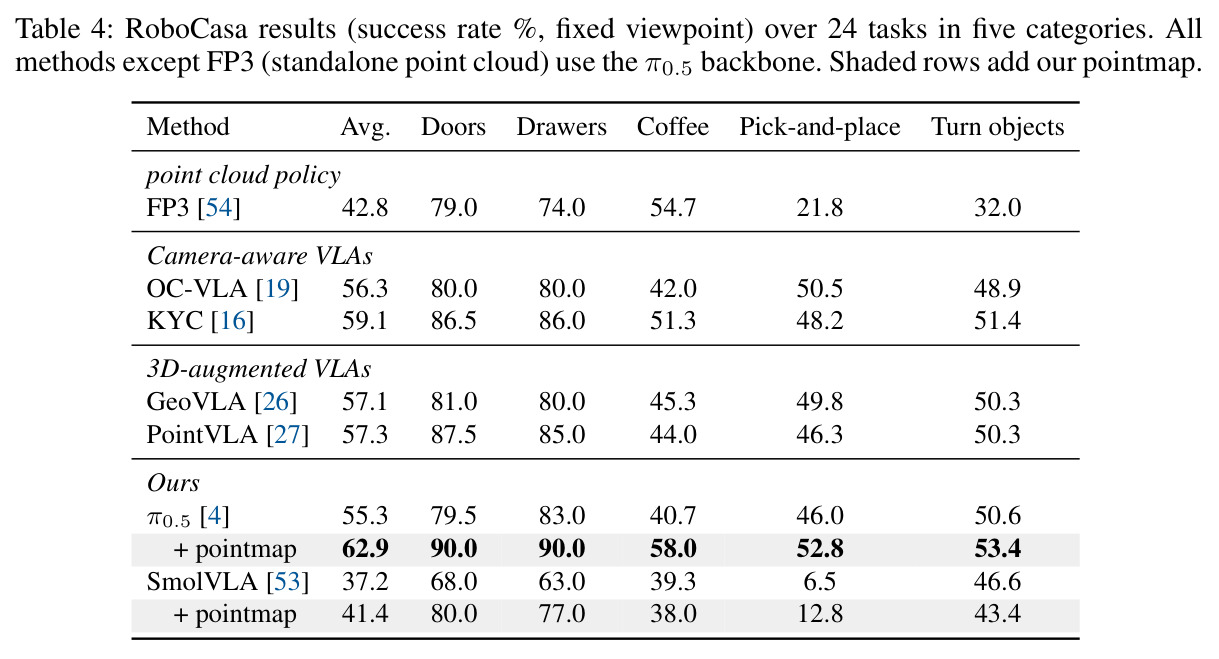

**Table 4**: RoboCasa results over 24 tasks in five categories.

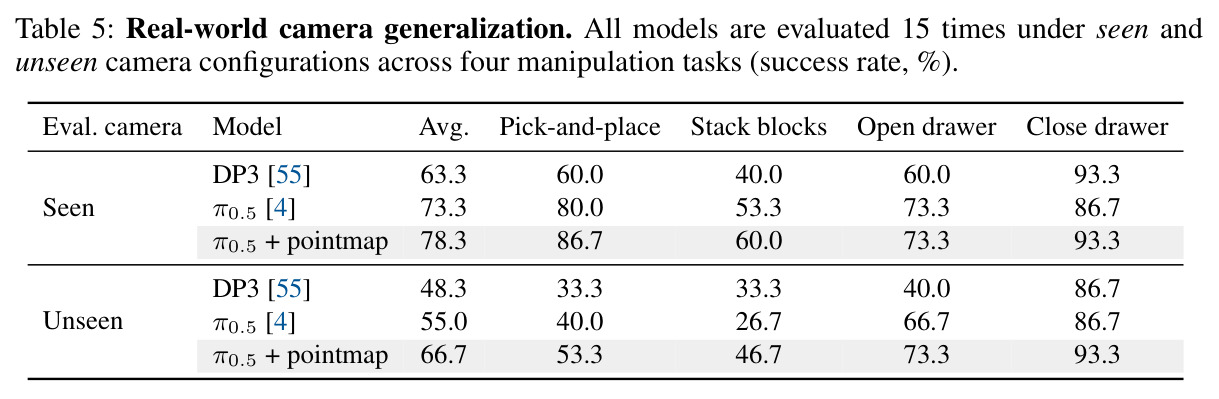

**Table 5**: Real-world camera generalization.

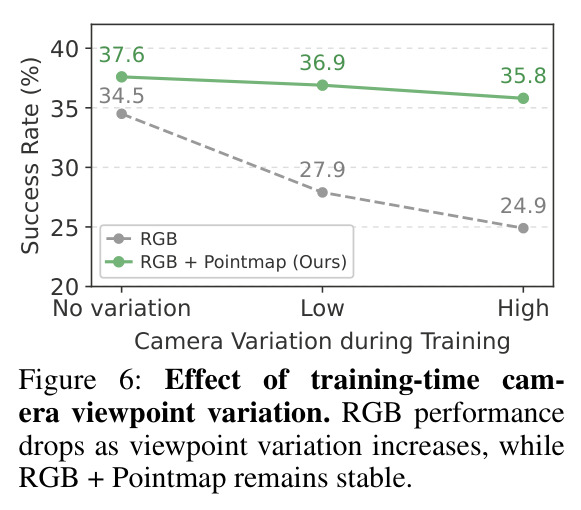

**Figure 6**: Effect of training-time camera viewpoint variation.

查看结构化数据

任务	指标	本文	基线	提升
RoboCasa 24任务平均成功率(π0.5骨干)	成功率%	62.9	55.3(π0.5 RGB-only)	+7.6点
RoboCasa 24任务平均成功率(SmolVLA骨干)	成功率%	41.4	37.2(SmolVLA RGB-only)	+4.2点
RoboCasa设计与基线对比(π0.5骨干)	成功率%	62.9(π0.5+点云图)	KYC 59.1 / OC-VLA 56.3 / GeoVLA 57.1 / PointVLA 57.3 / FP3 42.8	超越所有相机感知与3D增强基线
真实世界未见过相机视角(Franka四任务平均)	成功率%	66.7(π0.5+点云图)	55.0(π0.5 RGB-only)	+11.7点(已见视角仅+5.0)
训练时视角变化鲁棒性消融	成功率变化	37.6→35.8(−1.8, RGB+点云图)	34.5→24.9(−9.6, RGB)	RGB跌幅是点云图的5倍以上

局限与改进

作者明确承认的局限：(1)未消融点云图注入位置相对于动作专家(action expert)的关系及其与预训练配方的作用；(2)点云对比只用单一采样预算，更大预算可能缩小差距；(3)点云图在训练和测试时都需要标定的相机内外参，局限于有标定的场景；(4)相机变化研究只聚焦相机放置/外参，未覆盖相机数量或视场角变化。我自己的观察：所有真实世界结果样本量小(每任务15次评估，共4任务×3训练配置×60演示)，统计置信度有限；未见过视角只有单一放置点，泛化结论偏乐观；依赖RGB-D和标定使其在仅有RGB的自采集数据或未标定商用相机上难以直接落地；DP3在'关抽屉'任务上未见过视角仍达86.7甚至高于已见，提示任务难度分布不均，平均数可能掩盖单任务波动。

独立分析的弱点

第一，对标定的硬依赖：方法要求训练和部署都有准确的$K_c$和$R_c,t_c$，任何手眼标定误差都会直接污染点云图坐标。改进方向：引入在线自监督标定校正或不确定性建模，或学习对外参噪声鲁棒的表示。第二，单目场景缺失：方法依赖深度$D_c$，单RGB相机无法使用，限制了数据来源。改进方向：结合单目深度估计网络(如Depth Anything类)作为深度前端，并研究估计深度噪声的影响。第三，点云对比不够公平：只用单一采样预算对比点云。改进方向：系统扫点数预算并引入更强的点云骨干做严格对照。第四，未见过视角单一：真实世界只用一个held-out放置。改进方向：多角度、连续轨迹式视角漂移评估。第五，与动作专家的交互未探明：改进方向：消融点云图注入在diffusion action expert的不同位置(观测编码器内/外、去噪网络输入处)。

未来方向

作者提出的方向：扩展相机变化维度到相机数量和视场角变化、探索与动作专家及预训练配方的最优组合。基于成果可延伸：(1)把'机器人系几何'推广到多机器人/移动底盘场景，统一不同机器人基座系；(2)结合大规模自监督点云图预训练提升编码器质量；(3)探索点云图在长程视野规划与世界模型中的应用，例如预测未来机器人系点云图作为世界模型输出；(4)将末端执行器中心化思想推广到任务相关参考系(如被抓物体坐标系)，进一步压缩同类交互的几何方差；(5)与可微标定联合训练，缓解对离线标定精度的依赖。

复现评估

复现评估中等偏上。有利因素：方法描述含完整公式(反投影$K_c^{-1}$、外参变换、末端中心化$-t^{EE}$、加法融合)，骨干用公开的π0.5、SmolVLA、PaliGemma，数据集为开源RoboCasa，设计消融的设置(50 demo/任务、24任务、30k步、50评估回合/任务)写得很清楚，并承诺附录B.4给完整实现与训练细节、表8给逐任务结果。不利因素：KYC、OC-VLA、GeoVLA、PointVLA因官方代码不可用均为作者复现，引入复现偏差；截至论文未见开源代码/权重链接(仅提到project page)，骨干π0.5的训练数据与配方细节可能受限；真实世界实验需Franka FR3+两台RealSense及精确手眼标定，硬件门槛和算力(微调π0.5级别VLA)对多数实验室不低。整体可在仿真上较易复现关键结论，真实世界复现较难。
