面向固体力学问题的多智能体端到端有限元分析框架 AbaqusAgent A Multi-AI-agent Framework Enabling End-to-end Finite Element Analysis for Solid Mechanics Problems
AbaqusAgent用六个智能体+RAG把自然语言转成端到端有限元仿真。
前置知识
有限元分析 (Finite Element Analysis, FEA)
把连续体离散为有限个单元(单元间用节点连接)，通过对每个单元列刚度方程再组装成全局方程组 $\mathbf{K}\mathbf{u}=\mathbf{F}$，求解节点位移进而得到应力应变场。FEA 是固体力学最主流的数值方法，需要正确设置几何、材料、边界条件、载荷、网格、分析步等才能给出可信结果。
本文核心目标就是用 AI 自动完成 FEA 的全部前处理与后处理流程。如果不懂 FEA 的步骤划分(前处理-求解-后处理)以及边界条件、载荷、网格等概念，就无法理解六个智能体各自负责什么，也无法判断 86% 成功率的物理含义。
检索增强生成 (RAG) 与 FAISS 向量检索
RAG 是先用语义相似度从知识库检索最相关条目，再把检索内容作为上下文喂给生成模型。FAISS 是 Facebook 开源的高效近似最近邻向量检索库，可在向量集合做 Top-K 检索。本文用 OpenAI text-embedding-3-small 把案例元数据嵌入并构建 FAISS 索引。
RAG 是本文成败的关键组件：消融实验显示去掉 RAG 后成功率从 90% 掉到 80%，token 消耗却暴涨到 2,203,778。必须先理解 RAG 与 FAISS 的工作机制，才能看懂两阶段混合检索算法以及权重 30%/60%/10% 的设计。
多智能体 LLM 框架 (Multi-Agent LLM Framework)
把一个复杂任务拆分成多个角色化的 LLM 智能体，每个智能体有专属系统提示和职责，按编排好的顺序(串行或带反馈循环)协作完成端到端任务。与单 prompt 模式相比，多智能体分工更清晰、可解释性更强，并能引入工具调用与自我纠错。
AbaqusAgent 的核心架构就是六个智能体(解释器、架构师、输入文件编写器、运行器、评审器、可视化器)。理解多智能体协作范式是读懂整个方法章节的前提，尤其要理解评审器与编写器之间的迭代闭环(Algorithm 2)。
Abaqus 输入文件 (.inp) 格式
Abaqus 用文本格式的 .inp 文件描述整个仿真模型，包含 *PART、*MATERIAL、*ASSEMBLY、*STEP、*BOUNDARY、*LOAD、*MESH、*JOB 等关键字块，求解器读入即生成 .odb 结果文件。它是连接 LLM 生成与物理求解的桥梁。
本文的 Input Writer Agent 输出的就是 Abaqus .inp 文件，Runner Agent 执行它。.inp 的语法规范是评测成败的客观标准，也是 Reviewer Agent 调试的对象。不熟悉这个格式就无法理解为何模板检索如此重要。
迭代自纠错 (Iterative Self-Correction)
当仿真运行报错时，把错误日志和当前输入文件喂给 LLM，让它分析错误原因并给出修正，再重新生成输入文件重新运行，如此循环直到成功或达到最大迭代次数。本文最大迭代次数设为 $M=15$。这是 agentic AI 提升可靠性的常用技巧。
消融实验表明去掉 Reviewer Agent 后成功率从 90% 暴跌到 45%。迭代自纠错是本文能达到 86% 成功率的必要条件，理解这一机制才能看懂 Algorithm 2 以及为何复杂问题可能需要多达 40 次迭代。
研究动机

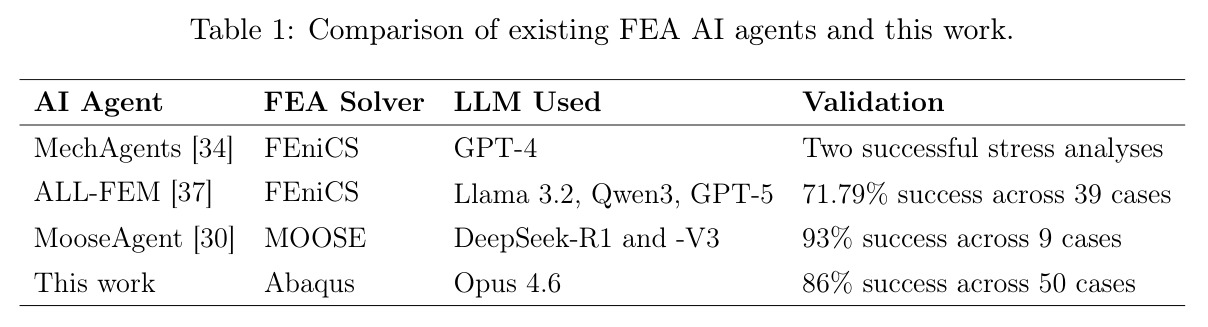

有限元分析(FEA)是固体力学最重要的数值方法，但对入门级用户存在陡峭的学习曲线：必须正确定义边界条件、载荷工况、求解变量、网格划分等关键仿真组件，任何一个设置错误都可能导致‘看似成功实则物理错误’的仿真，引发灾难性后果，通常需要多年的工程经验才能胜任。传统的自动化方案依赖 FEA 软件的 API 脚本(如 Abaqus-Python API)做参数化研究、拓扑优化、几何生成，但这种 API 自动化缺乏灵活性——遇到新几何、新边界条件、新求解器设置就得改写脚本模板。近年的 LLM 智能体虽已进入 CFD、量子化学、材料科学等领域，但针对 FEA 的工作多聚焦开源求解器：MechAgents 基于 FEniCS 仅验证 2 个算例，ALL-FEM 在 39 个问题上拿到 71.79%，可靠性普遍不足，且都未覆盖工业界主导的 Abaqus 平台。
本文的目标是本文要构建一个名为 AbaqusAgent 的多智能体框架，让用户用自然语言描述固体力学问题(如‘对一根长 500mm、直径 40mm 的钢轴施加 1200Nm 扭矩做静力分析’)，系统就能自动完成从前处理到结果可视化的端到端 FEA 全流程。具体目标有三：(1)设计六个智能体(解释器、架构师、输入文件编写器、运行器、评审器、可视化器)的架构与编排方式，覆盖标准 FEA 的全部前处理与后处理步骤；(2)针对 Abaqus 闭源、基准文档稀缺的难题，自建一个异构且包容性强的 RAG 仓库(104 个固体力学案例)；(3)系统评估在 50 个多样化算例上的准确率、效率与 LLM token 消耗，并与同类 FEA 智能体横向对比，证明框架在工业级平台上的可立即部署性。
与已有工作不同的是，本文的独特切入角度是把目标锁定在 Abaqus 这一工业界主导却被同类工作忽视的闭源 FEA 平台上。由于 Abaqus 的基准文档与脚本不像 MOOSE、Calculix、FEniCS 那样公开易得，作者自建了 104 个案例的 RAG 仓库(71 个来自 Abaqus 基准手册+33 个教材类案例)，并提出一种‘FAISS 语义检索 + 域硬过滤 + 加权重排’的两阶段分层检索策略(权重为名称 60%、类别 30%、材料 10%)。此外，本文把六个智能体设计成带反馈闭环的结构——评审器与编写器迭代修正(最多 15 次)，并辅以系统化的消融研究(分别关闭 RAG、关闭评审器、换用不同 LLM)，在方法论严谨度上明显优于此前只报告零星成功算例的同类工作。
核心方法

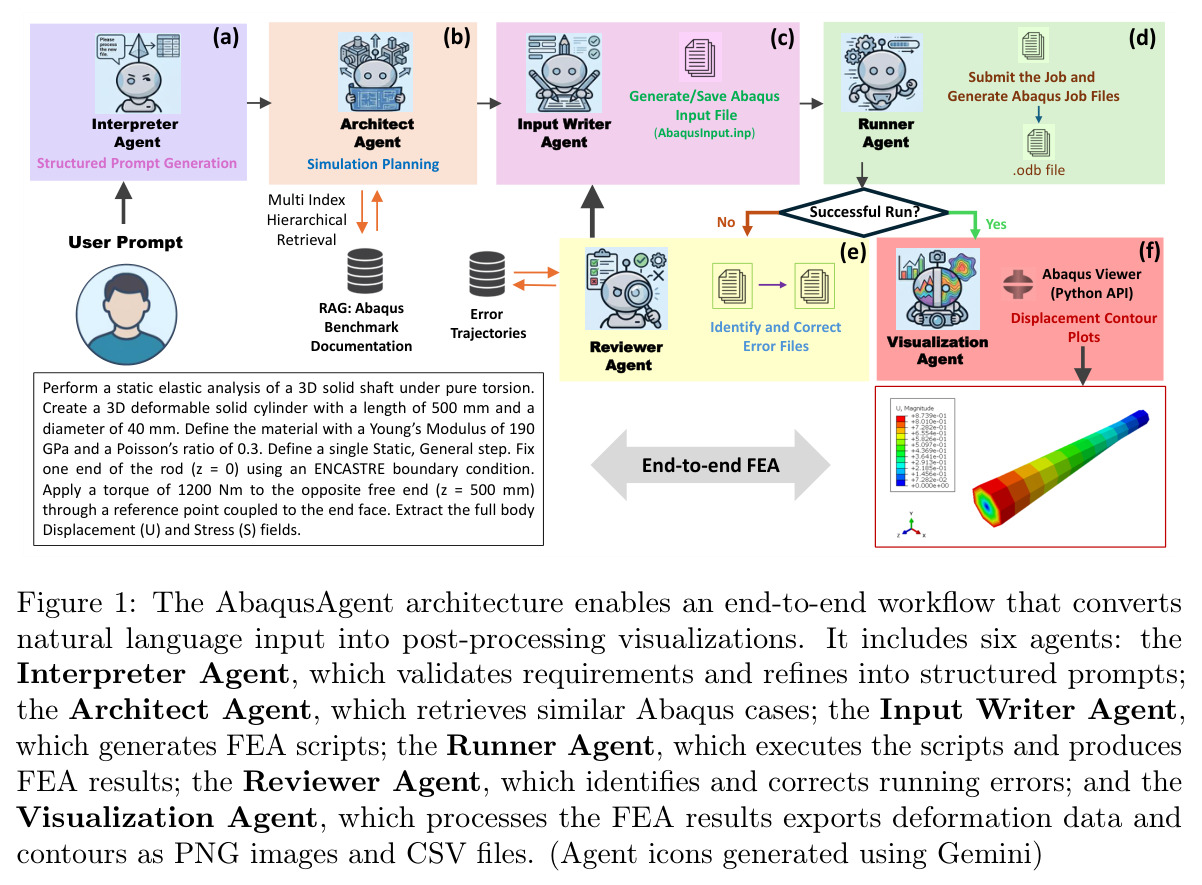

AbaqusAgent 的整体设计哲学是‘把 FEA 的标准工作流映射为六个智能体的接力，并用 RAG 与迭代纠错保障可靠性’。直觉上，工程师做 FEA 的步骤是：理解需求→找相似案例→写输入文件→运行求解→看报错改错→可视化结果，作者把这六步逐一对应到六个智能体。技术路线上，用户自然语言先经 Interpreter 提炼出几何/材料/边界/载荷/输出五要素并改写为结构化提示；Architect 用 LLM 解析出案例名、域、类别、材料四字段，经混合检索(FAISS Top-15+域过滤+加权重排)从 104 案例库找最相似模板；Input Writer 基于模板生成符合 Abaqus 语法的 .inp；Runner 调用 Abaqus 执行得 .odb；若失败则 Reviewer 分析错误日志并指导重写，循环最多 15 次；成功后 Visualization 用 Python 脚本导出变形值与云图。框架以 Claude Opus 4.6 为底层 LLM，温度设 0.0 保证确定性。
核心创新在于把‘结构化分层检索’与‘带反馈闭环的多智能体编排’结合，专门攻克闭源 Abaqus 平台的 FEA 自动化难题。与已有 FEA 智能体的本质区别有三：第一，检索不是单纯语义匹配，而是‘案例元数据三维度+域硬过滤+加权重排’的分层策略，打分函数为 $\text{score}(x)=w_{\text{cat}}\cdot\text{sim}(x_{\text{cat}},q_{\text{cat}})+w_{\text{name}}\cdot\text{sim}(x_{\text{name}},q_{\text{name}})+w_{\text{mat}}\cdot\text{sim}(x_{\text{mat}},q_{\text{mat}})$，权重 0.30/0.60/0.10，FAISS 分数仅作平局仲裁；第二，Reviewer 与 Input Writer 构成显式迭代纠错闭环(Algorithm 2)，直到成功或耗尽 $M=15$ 次迭代；第三，Interpreter 主动改写低质量用户提示，降低对专家级提示的依赖，这一点在 prompt 质量消融中得到验证。
方法步骤详情
完整流程分六步。第一步 Interpreter：提取几何、材料、边界、载荷、输出请求五要素，缺失则追问，并改写提示消除信息不足。第二步 Architect：用 LLM 解析出 $(\text{案例名},\text{域},\text{类别},\text{材料})$，对字段做嵌入，FAISS 检索 Top-15 候选，按域硬过滤(无匹配回退全部)，再按加权公式重排选相似案例 $c^*$。第三步 Input Writer：以 $c^*$ 的 .inp 为模板叠加格式与建模约束，生成含 PART、STEP、BOUNDARY、LOAD、MESH、JOB 完整结构的新输入文件 $F_0$。第四步 Runner：执行 $F_{i-1}$ 产出 .odb，成功转交 Visualization，失败送 Reviewer。第五步 Reviewer 闭环：解析错误日志 $L_i$，结合历史 $H$ 与当前文件生成修正 $\Delta F_i$ 让 Input Writer 重写 $F_i$，循环至成功或达 $M=15$。第六步 Visualization：用 Python 打开 .odb 导出变形值与云图。
技术新颖性

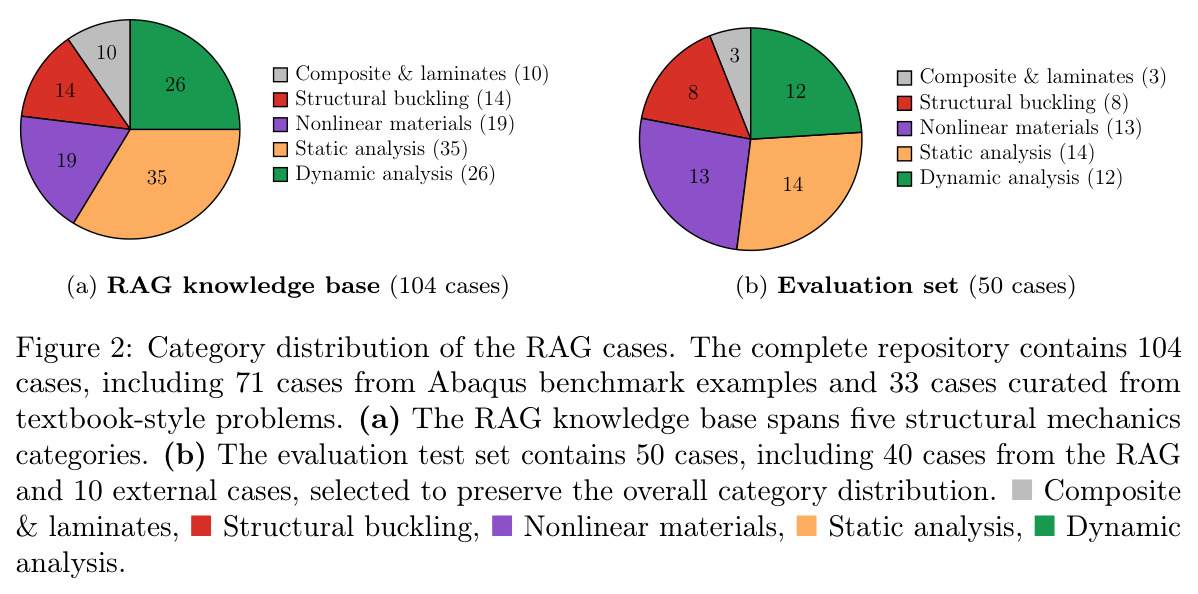

技术新颖性可归纳为四点。第一，专门为闭源 Abaqus 平台自建异构 RAG 仓库(104 案例，覆盖静力 35、动力 26、非线性材料 19、屈曲 14、复合材料 10)，弥补了该平台基准文档稀缺的空白，这是同类工作未做的。第二，分层混合检索算法把案例名/类别/材料三个结构化字段与域硬过滤结合，权重经多次试验定为 30%/60%/10%，显著优于纯语义匹配。第三，把 Interpreter 的‘提示改写’作为降低用户门槛的关键环节，使模糊自然语言也能被正确解析。第四，系统化的四维消融(架构/RAG/自纠错/提示质量)为 FEA 智能体的设计提供了可复用的实证依据——例如证实 Reviewer 是必备组件(去掉后成功率从 90% 降到 45%)，而 RAG 既提升精度又大幅节省 token(去掉后 token 从 634,690 涨到 2,203,778)，这种定量的组件贡献分析在此前 FEA agent 工作中很少见。
实验结果

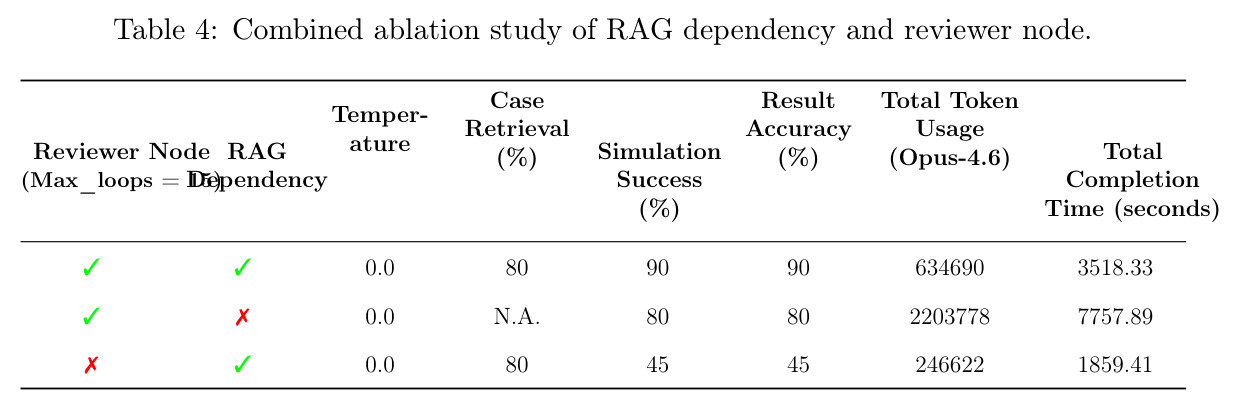

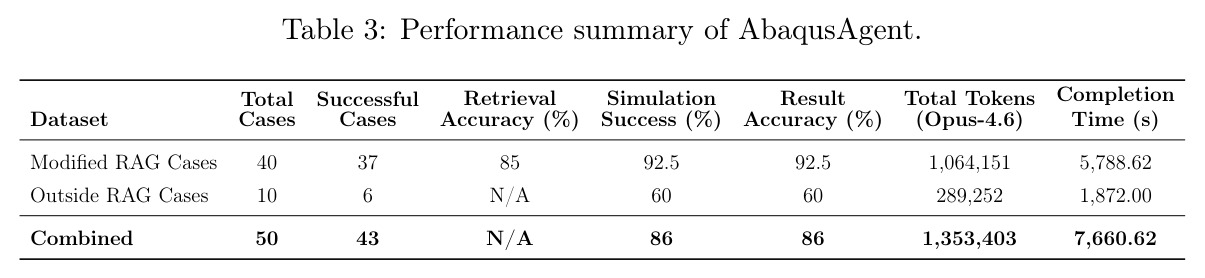

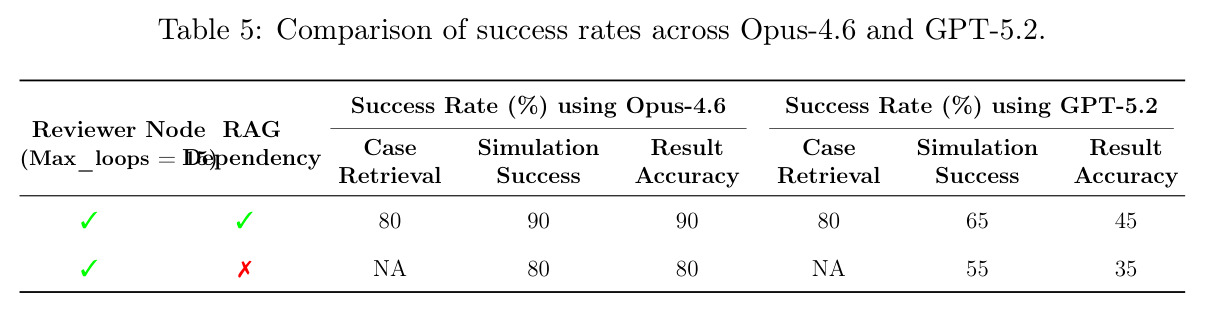

核心结果分四层。第一层总体性能：50 案例(40 个 RAG 修改+10 外部)上取得 86% 仿真成功率与 86% 结果准确率；40 个 RAG 内案例中 34 个正确检索，检索准确率 85%。第二层(Table 3)：RAG 内成功率 92.5%、外部仅 60%，token 与时间差距巨大(成功案例平均 28,761/157s vs 48,200/312s)，总计 1,353,403 tokens、7,660.62s，证明参考样例更高效第三层(Table 4，20 案例)：Reviewer+RAG 时检索 80%、成功 90%、准确 90%(634,690/3,518s)；关 RAG 成功率降到 80% 但 token 暴涨到 2,203,778；关 Reviewer 暴跌到 45%(246,622/1,859s)，即 RAG 省成本、Reviewer 保质量。第四层 LLM 影响：Opus 4.6 全面优于 GPT-5.2(有 RAG 时 90% vs 65%)，同提示下 Opus 4.6 生成圆轴、GPT 5.2 生成方轴(Fig. 5)，凸显几何解读对 LLM 敏感。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 50 案例端到端 FEA 仿真成功率 | Simulation Success Rate (%) | 86% (43/50 案例，Abaqus + Opus 4.6) | MooseAgent 93%(9 案例)、ALL-FEM 71.79%(39 案例)、MechAgents 仅 2 个成功算例 | 在案例规模最大的 50 案例基准上达到 86%，且首次面向工业级 Abaqus 平台；RAG 内案例 92.5% vs 外部 60% |
| 结果准确率(对比 Abaqus 基准/专家评审/理论解) | Result Accuracy (%) | 86% (避免静默物理错误) | ALL-FEM 71.79%、MooseAgent 93%(但仅 9 案例) | 在更大规模(50 案例)上同时保证仿真成功与结果物理正确性，外部案例仍达 60% 准确率 |
| RAG 内 vs 外部案例 token 效率 | Avg Tokens / Avg Time (s) | RAG 内成功案例 28,761 tokens / 157s | 外部成功案例 48,200 tokens / 312s | 有参考样例时 token 减少约 40%、时间减半，证明 RAG 同时提升精度与效率 |
| 消融：Reviewer + RAG 联合(20 案例，Opus 4.6) | 成功率 / 准确率 / token | 90% / 90% / 634,690 tokens / 3,518s | 关 Reviewer：45%/45%/246,622；关 RAG：80%/80%/2,203,778 | Reviewer 使成功率 +45 个百分点，RAG 在保精度同时节省约 3.5× token |
| 底层 LLM 对比(Opus 4.6 vs GPT-5.2，20 案例) | 仿真成功率 / 结果准确率(有 RAG) | Opus 4.6：90% / 90% | GPT-5.2：65% / 45% | Opus 4.6 在成功率上 +25、准确率上 +45 个百分点，尤其在几何解读上更可靠 |
局限与改进

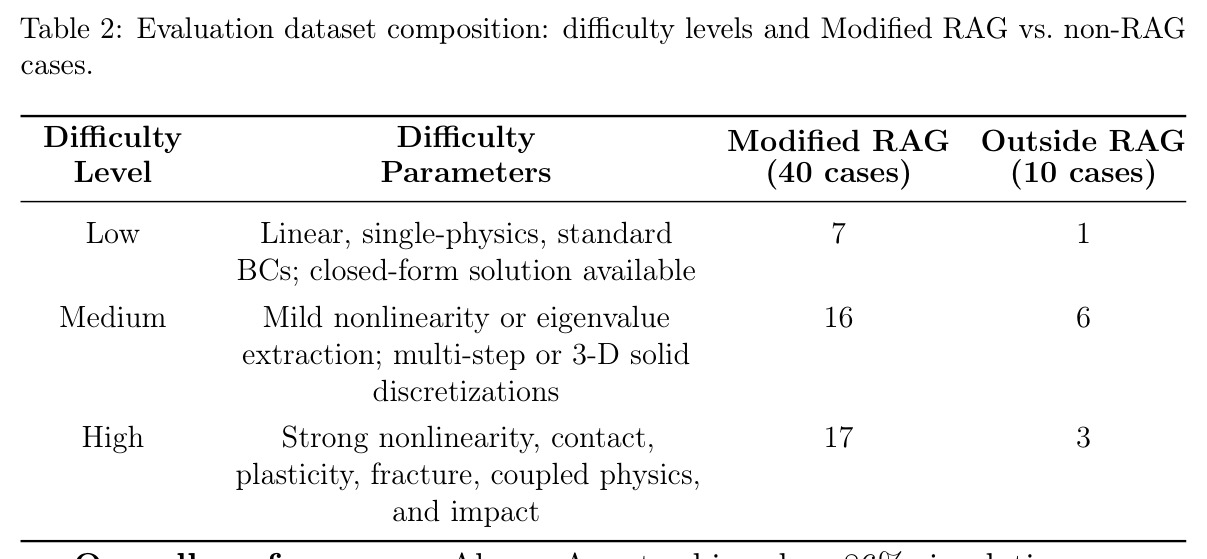

作者在结论中明确承认两点：当前框架不支持多物理场(multiphysics)仿真，也不支持自定义网格的固体力学仿真，留待未来工作。除此之外我从论文细节观察到更多局限。(1)案例库规模有限：RAG 仅 104 个案例，评测仅 50 个，且评测集中 40 个就是 RAG 内案例的轻微修改，真正的分布外泛化(完全新物理场景)只测了 10 个外部案例，成功率仅 60%，泛化能力证据偏弱。(2)评测集偏向线性/中等难度：高难度案例(强非线性、接触、塑性、断裂、耦合物理、冲击)仅 17 个 RAG 内+3 个外部，复杂工况的可靠性尚未充分验证。(3)依赖强大闭源 LLM：核心结果都基于 Claude Opus 4.6，换 GPT-5.2 准确率即从 90% 跌到 45%，框架对底层 LLM 能力过度敏感，可移植性与成本可控性存疑。(4)迭代上限 15 次：作者承认部分复杂问题需多达 40 次迭代，为控成本人为截断，意味着仍有相当比例难题被判定为失败，未报告这些失败案例的物理类型分布。(5)缺少与人类工程师在相同算例上的耗时/成本对照，难以量化‘降低门槛’的实际经济效益。
独立分析的弱点
独立审视后有以下弱点值得改进。第一，检索权重 30%/60%/10% 是经验试凑得到，缺乏理论依据与自动调权机制；当案例库扩展到新材料(如生物组织、超材料)时固定权重可能失效，改进方向是用学习型重排或贝叶斯优化自动标定权重，并报告权重对检索准确率的敏感性曲线。第二，单标签分类在物理多耦合场景(如动力屈曲+接触)下会丢失信息，改进方向是多标签标注或软标签，让检索保留多域候选。第三，Reviewer 纠错完全依赖 LLM 推理，没有引入物理约束校验(如能量守恒、平衡方程残差)，存在‘修好语法但物理仍错’的风险，改进方向是把物理量校验作为 Reviewer 的硬性 gate。第四，评测只覆盖 5 类固体力学，未触及热-力、流-固、电磁-结构耦合，且未与传统商业自动化工具(如 Abaqus CAE 模板、Isight)做正面对比，改进方向是扩展到多物理场并加入传统基线。第五，框架对底层 LLM 过度敏感(GPT-5.2 准确率骤降)，改进方向是引入 LLM-agnostic 的几何/语法校验中间层，或对小模型做领域微调以降低对单一闭源大模型的依赖。
未来方向
作者明确提出的方向是支持多物理场与自定义网格的固体力学仿真。基于本文成果可延伸出五条更具价值的研究路线。(1)扩展 RAG 与智能体到多物理场(热-力、流-固、电磁-结构耦合)，需新增求解器接口与对应案例库，并可能把架构师与编写器拆为多物理场专用子智能体。(2)引入主动学习闭环：把每次成功/失败的案例自动回写进 RAG 仓库，使案例库随使用自我增长，并用失败案例做难例挖掘来优化提示模板。(3)与 AI 驱动的优化与材料表征工作流集成(作者在摘要中已展望)，把 AbaqusAgent 作为‘可微仿真黑箱’嵌入贝叶斯优化或逆向设计循环，实现‘自然语言→仿真→优化参数’的端到端设计。(4)降低对闭源大模型的依赖：蒸馏一个轻量级领域模型专门负责 .inp 语法生成(类似 ModSolAgent 思路)，把 Opus 4.6 仅用于架构师与评审器的高层推理，兼顾成本与质量。(5)面向教育的交互式部署：利用 Interpreter 的提示改写能力做‘FEA 助教’，对学生输入逐步引导并解释每一步建模选择，把工程教育门槛降得更低。
复现评估
复现评估分四方面。开源情况：作者已在 https://github.com/LIRAM-LIN/AbaqusAgent 公开代码，是加分项，但论文未说明是否同时公开 104 个 RAG 案例库与 .inp 模板及评测脚本，这些是完整复现 86% 成功率的关键，需进一步确认仓库完整度。数据可获得性：71 个案例来自 Abaqus 官方基准手册(需许可)，33 个为作者自建教材题；评测 50 案例提示散落在 Fig. 3/4/5/6 中，未作为独立数据集发布。算力与依赖：核心实验依赖 Claude Opus 4.6 与 GPT-5.2 两个闭源商业模型(需 API 费用)，且必须本地安装正版 Abaqus(商业授权)才能跑 Runner，这是最大复现门槛。复现难度：技术栈横跨 LLM 多智能体编排、FAISS 检索、Abaqus 脚本与 Python 后处理，门槛较高；温度需严格设 0.0、最大迭代设 15 才能对齐数字。综合看，中小团队若已有 Abaqus 许可与 API 预算可在自家算例复现框架行为，但要严格复刻 86% 需完整案例库与评测集，目前公开度不足以保证完全可复现。
论文图表

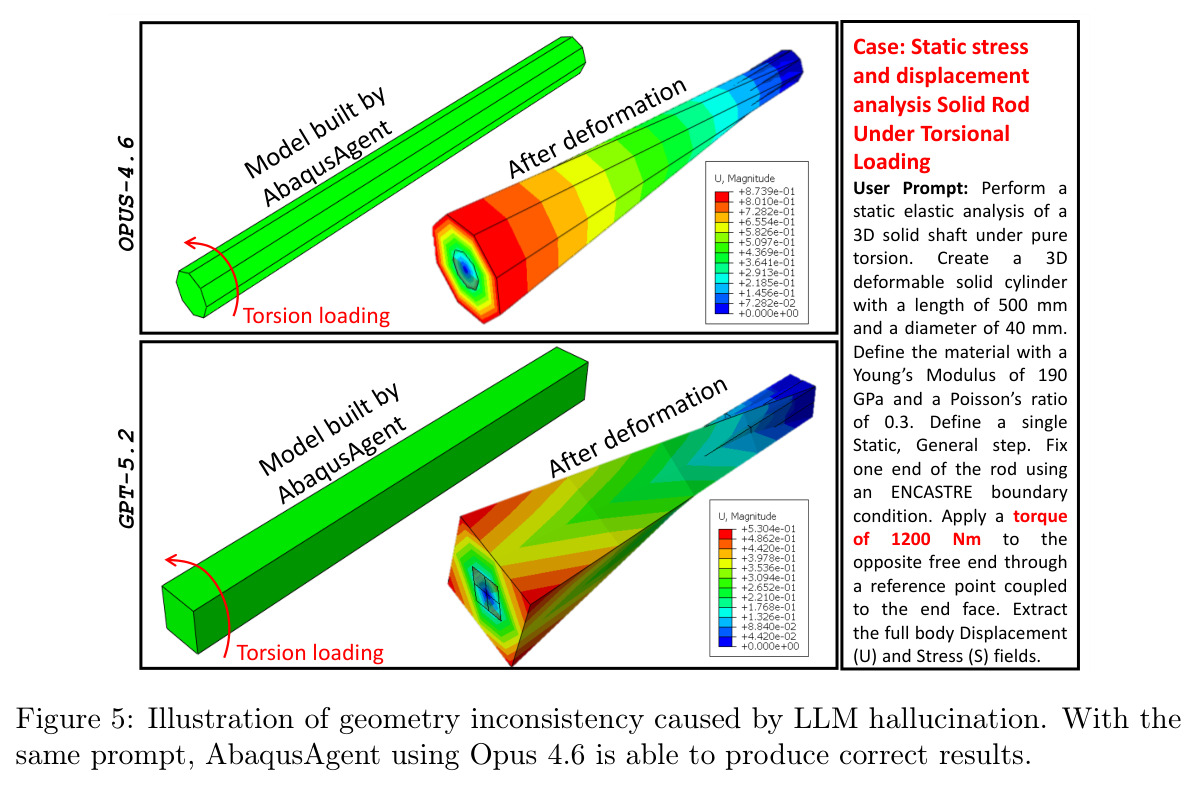

对同一个圆轴扭转提示，Opus 4.6 正确生成圆柱并得到物理正确结果，而 GPT-5.2 却生成了方截面杆，导致结果物理错误。两行对比展示了几何云图差异。
这张图是底层 LLM 敏感性(Table 5)的最直观可视化，说明框架成败高度依赖 LLM 的几何解读能力，是理解‘为何必须用 Opus 4.6’这一限制的关键证据。
