工业视觉仿真到现实迁移中的先验可用性：CAD引导与CAD不可用范式综述

以CAD几何先验是否可用为轴综述工业视觉sim-to-real迁移

前置知识

Sim-to-real 仿真到现实迁移

把在仿真器或合成数据上训练的视觉模型迁移到真实部署环境的迁移学习范式。源域是可控的渲染或合成数据，目标域是真实相机观测，两者在光照、材质、传感器噪声、背景杂乱度上存在分布偏移，迁移成功的关键是让源域分布能覆盖目标域的真实变化。

这是全文的核心问题定义，理解源域到目标域的分布偏移才能理解为什么'先验'如此关键。

CAD 几何先验

已知的物体三维网格(mesh)或可渲染的物体模型，可用作显式几何参考。它有两重角色：部署前作为渲染器生成带标签的合成视图、掩码、深度图；部署时作为几何约束，把检测/位姿假设投影回场景，做掩码或深度一致性检验。

CAD可用性是本文的核心分类轴，直接决定方法能使用哪种先验、面对哪种不匹配、能做哪种测试时验证。

6D 位姿估计

估计已知物体相对相机的六自由度姿态，即三维平移 $\mathbf{t}\in\mathbb{R}^3$ 与三维旋转 $\mathbf{R}\in SO(3)$。CAD可用时可用渲染对比把候选位姿投影回图像，与观测掩码或深度比较验证几何一致性，这是外观方法做不到的。

位姿估计是CAD可用分支的核心代表任务，也是检验几何一致性、实现渲染对比验证的具体载体。

渲染对比验证 Render-and-compare

把当前对物体身份与位姿的假设用CAD渲染回相机视角，得到合成掩码或深度图，再与真实观测逐一比较(如掩码IoU、深度差异)来打分。它让CAD在推理阶段保持活跃，把一个纯外观假设转成可几何检验的假设。

这是CAD在测试时发挥几何验证作用的关键机制，也是区分'CAD作渲染器'与'CAD作测试时先验'两种角色的核心。

正常参考记忆 Normal-reference memory

CAD缺失时的替代先验：把大量正常(无缺陷)样本的局部特征存成记忆库，测试时计算待检图像特征到记忆库最近邻的距离作为异常分数。代表方法PatchCore即用这种方式替代几何，无需任何缺陷标签。

它是CAD缺失分支最直接的几何替代，理解它才能理解工业异常检测在没有CAD时如何运作。

研究动机

工业视觉里的'sim-to-real'常被狭义理解为'合成图像迁移到真实图像'，但这个框定对工业部署而言太窄。现实中的不匹配远不止图像：系统可能由CAD渲染、模拟RGB-D观测、正常参考图、合成缺陷、预训练特征空间或语言提示构建，却被部署在不同的传感器、光照、材质、夹具、标定、生产批次变异和罕见缺陷模式下。具体痛点包括——新产品往往在产线投产前还来不及采集足够真实图像；缺陷因被设计得罕见而在部署前难以观测；像素级缺陷掩码、6D位姿、详细检验标注极其昂贵；而工厂条件又会随相机、光照、工装、批次、表面磨损、标定漂移而变化。更糟的是，CAD可用的检测与6D位姿文献(如T-LESS/BOP)和工业异常/表面检验文献(如MVTec AD、VisA)长期被分开综述，缺乏统一视角。单一跨任务排行榜会把不同先验、标签、指标、部署约束下的成绩强行拉到一起比较，掩盖了问题的本质差异。

本文的目标是本文的目标是把工业视觉sim-to-real重新定义为一个'以先验可用性组织'的域差距(domain-gap)问题，而不是一个通用的合成数据配方。具体可量化的目标有三：(1)给出一个可操作化的先验强度rubric，把方法描述为四通道向量——源生成、对应、测试时检验、标定/决策支持，每通道区分'strong CAD / boundary / CAD-unavailable替换'三档；(2)把通常分开综述的两支文献(基于CAD的检测/位姿与无CAD的工业异常检测)用同一个'可用先验是什么'的问题连接起来；(3)用T-LESS/BOP、MVTec AD、VisA三个公开数据集上的代表性实证锚点，证明同一个sim-to-real问题在不同先验下会变成截然不同的迁移、标定或验证任务，从而反对单一跨任务排行榜，主张按可用先验选择方法、数据集和指标。

与已有工作不同的是，已有综述要么从机器人随机化角度谈sim-to-real，要么单独梳理6D位姿估计(model-based/model-free、RGB/RGB-D、instance/category)，要么单独梳理工业异常检测(重建/嵌入/师生/合成异常/基础模型)，但都没有人把'先验是否可用'作为第一分类轴。本文抓住了一个被长期忽视的关键点：CAD可用性不仅决定了系统能用什么先验，更决定了它在测试时能执行什么样的验证——有CAD可以做渲染对比式的几何验证，把外观假设变成可投影、可比较、可裁决的几何假设；无CAD则只能退化为外观与统计泛化问题，靠正常参考、特征残差或语义对齐来判断'是否偏离正常'。这个视角让两支文献第一次在同一个证据-验证框架下可比。

核心方法

作为综述，本文的'方法'是一套组织框架。直觉上，工业视觉sim-to-real不该被压缩成'合成vs真实'的二元判断，而应被理解为'部署决策到底需要什么证据、而又有什么证据可用'的问题。技术路线是：先从任务族(表面缺陷、异常检测、检测定位、6D位姿、装配验证、尺寸几何检验、OCR)出发，引入'先验可用性'这条组织轴，再用一个四通道rubric把它操作化——把任一方法表示为先验强度向量 $\mathbf{p}=(p_{\text{src}},p_{\text{corr}},p_{\text{check}},p_{\text{calib}})$，每个分量取strong CAD、boundary或CAD-unavailable替换值。随后分两大方法分支展开：CAD可用分支(CAD作渲染器 + CAD作测试时几何先验)与CAD缺失分支(以正常参考、师生残差、合成异常、视觉语言、密集基础特征作为几何替代)，boundary-prior作为边界情形穿插在两支之间，而非独立的第三顶层分类。

全文最核心的论点只有一句：CAD让工业sim-to-real的差距'在几何上可处理'(geometrically addressable)，而无CAD时这个差距则退化为纯粹的'外观与统计泛化'问题。这是本文与已有综述最本质的区别——以往工作把CAD仅仅当成合成数据的来源，本文则强调CAD的第二重身份：测试时的几何先验。有了它，系统可以对候选位姿做渲染对比、用掩码/深度一致性做检验、按几何可接受性做裁决；没有它，任何方法都只能回答'这观测像不像正常'，而无法回答'这观测与已知物体几何是否一致'。boundary-prior之所以被处理成边界而非独立分类，正是因为它的本质是'保留了多少CAD角色'。一句话：工业sim-to-real的性能不由'合成vs真实'二元决定，而由部署时可用什么先验来支撑迁移、标定与验证决定。

方法步骤详情

综述按五步组织。第一步(§2)把工业视觉sim-to-real定义为部署域差距问题，枚举七大任务族(表面缺陷、异常检测、检测定位、6D位姿、装配验证、尺寸几何检验、OCR)，说明每族对空间小误差的高度敏感性。第二步(§3)引入先验可用性轴，用Table 1四通道rubric操作化。第三步(§4)展开CAD可用分支(Table 2)，按几何角色分四类：CAD作渲染器(PBR/域随机化)、模型识别与学习位姿、渲染对比测试时验证(MegaPose)、基础特征辅助CAD匹配，外加边界先验变体。第四步(§5)展开CAD缺失分支(Table 3)，按替代先验分五类：正常参考记忆、师生残差、合成异常自监督、视觉语言弱先验、密集基础特征，并讨论鲁棒/逻辑/LVLM边界。第五步(§6)把分类落到T-LESS/BOP与MVTec AD/VisA的实证锚点上做机制验证。具体方法名在Table 2/3中给出，正文按角色而非按模型排名组织。

技术新颖性

技术新颖性体现在四处与已有综述的本质区别。其一，重新框定：把工业视觉sim-to-real从'通用合成数据配方'重新定义为'以先验可用性组织的部署域差距问题'。其二，可操作rubric：Table 1的四通道向量 $\mathbf{p}=(p_{\text{src}},p_{\text{corr}},p_{\text{check}},p_{\text{calib}})$ 把'先验强度'变成一种可复现的描述工具，明确声明它不是新通用基准，而是一种陈述'方法到底带了多少证据过域差距'的方式。其三，跨文献连接：第一次把通常分开综述的CAD位姿文献(T-LESS/BOP系)与工业异常文献(MVTec AD/VisA系)用同一个先验问题缝合。其四，反排行榜主张：明确反对单一跨任务排行榜，提出从业者应报告'可用先验 + 证据通道 + 部署操作点'(Table 10清单)，并主张把test-time adaptation、自训练、不确定性估计纳入同一视角而非另立先验范式。

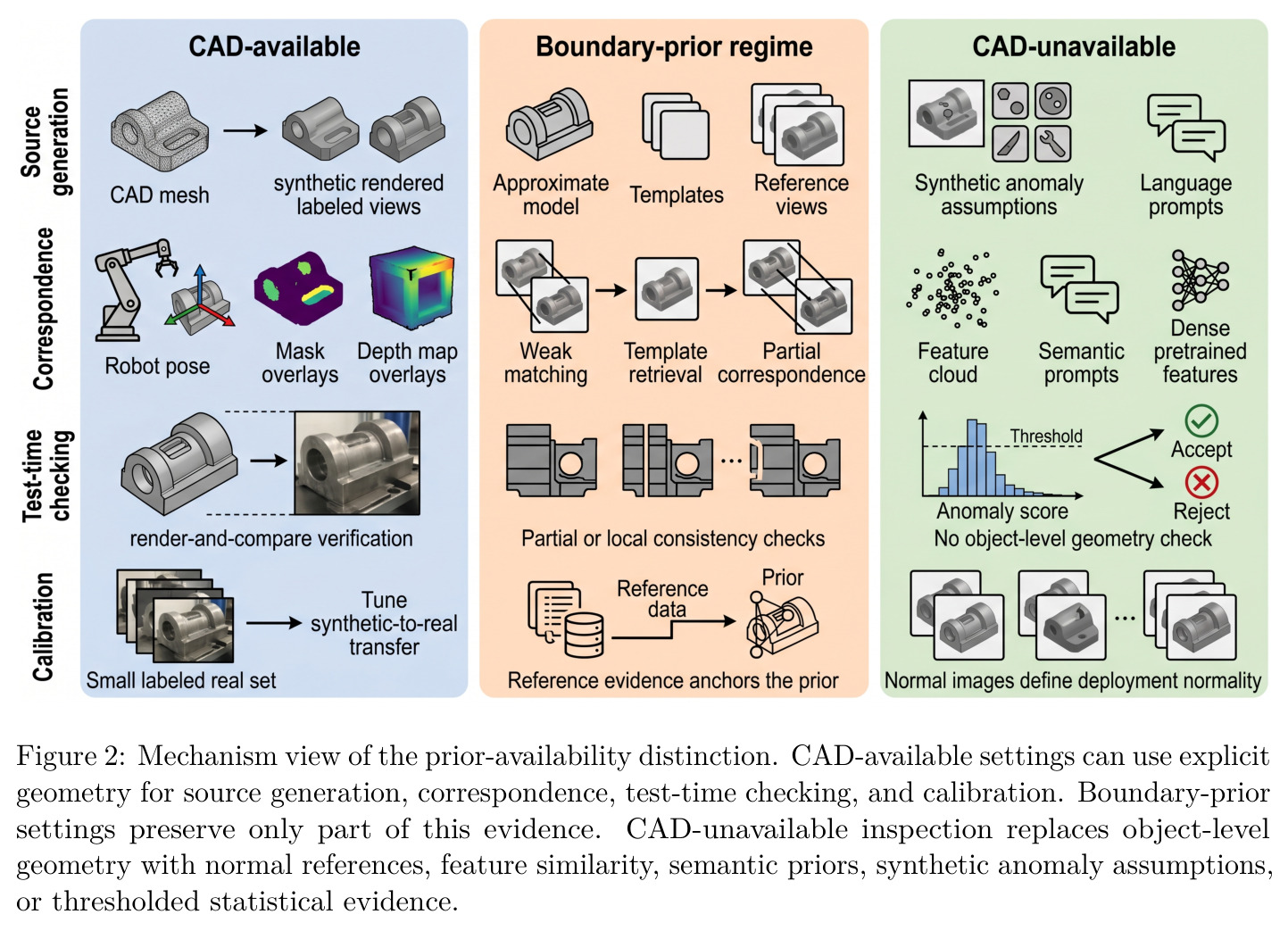

**Figure 2**: Mechanism view of the prior-availability distinction.

实验结果

锚点支持两支结构。CAD作渲染器(Table 5)：PBR 5k→50k不升反降(mAP50:95 0.1521→0.1287)；强域随机化抬到0.4041；仅50张真实图(5%)微调到0.6265；v8s+域随机化到0.6077；最强B6(v8s+50真实)达0.7424，印证'渲染是分布设计而非图像计数'。CAD测试时(Table 6)：GT位姿oracle可见掩码IoU=0.8553，B6同类ROI recall@0.5=0.8206，oracle CAD验证AUROC=0.9963；实际MegaPose全掩码IoU=0.7322、同类可见覆盖0.9218，深度融合good-pose AUROC=0.8804。CAD缺失(Table 7)：PatchCore在MVTec AD最强(图AUROC 0.9820/像素AUROC 0.9801)，EfficientAD-S像素F1强(0.6265)，零样本WinCLIP像素级弱(MVTec 0.6204/VisA 0.5900)，AnomalyDINO-L在VisA图AUROC最强(0.9330)。Table 8的正常参考预算(5%即达MVTec像素AUROC 0.9819)另见benchmarks。

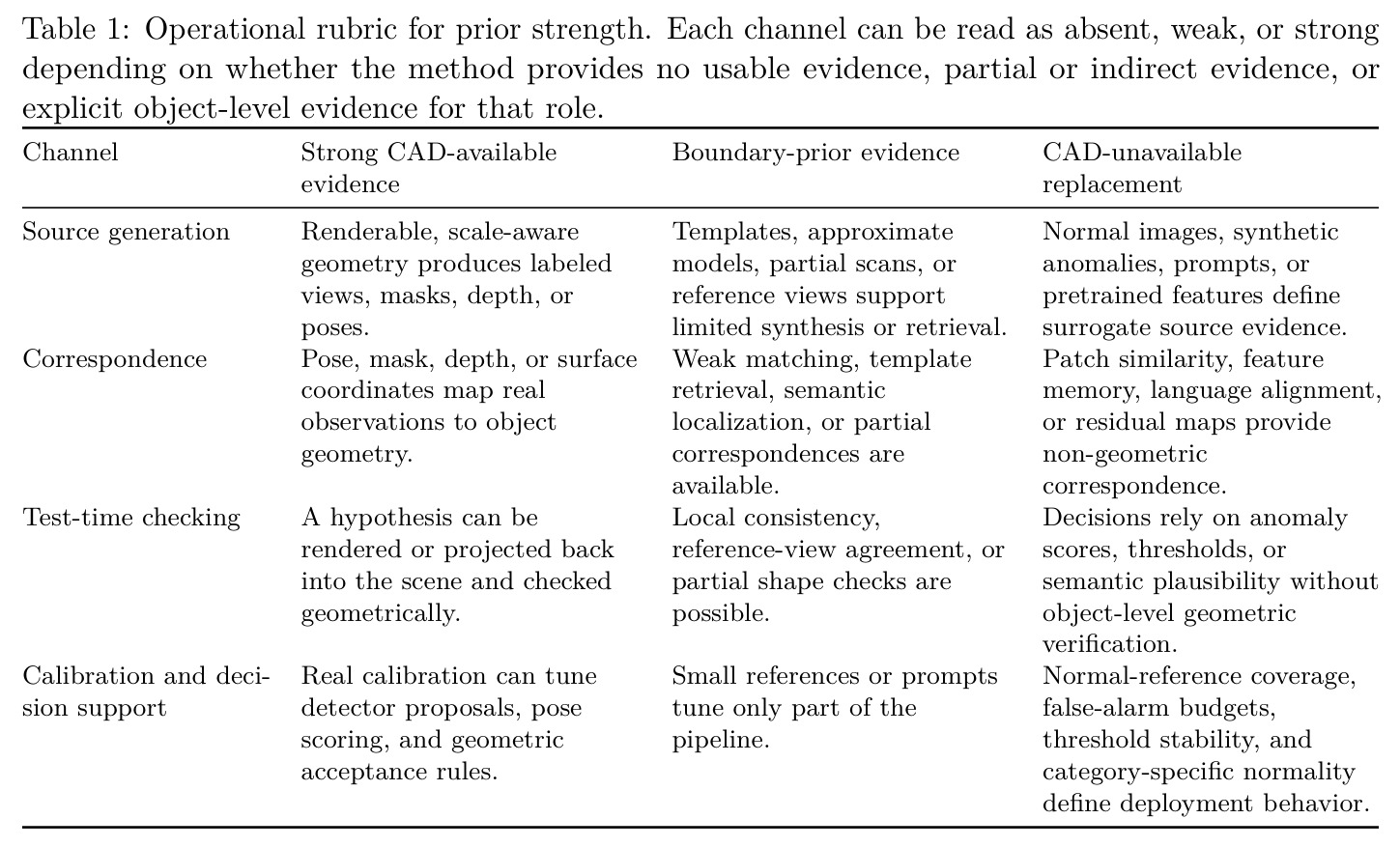

**Table 1**: Operational rubric for prior strength.

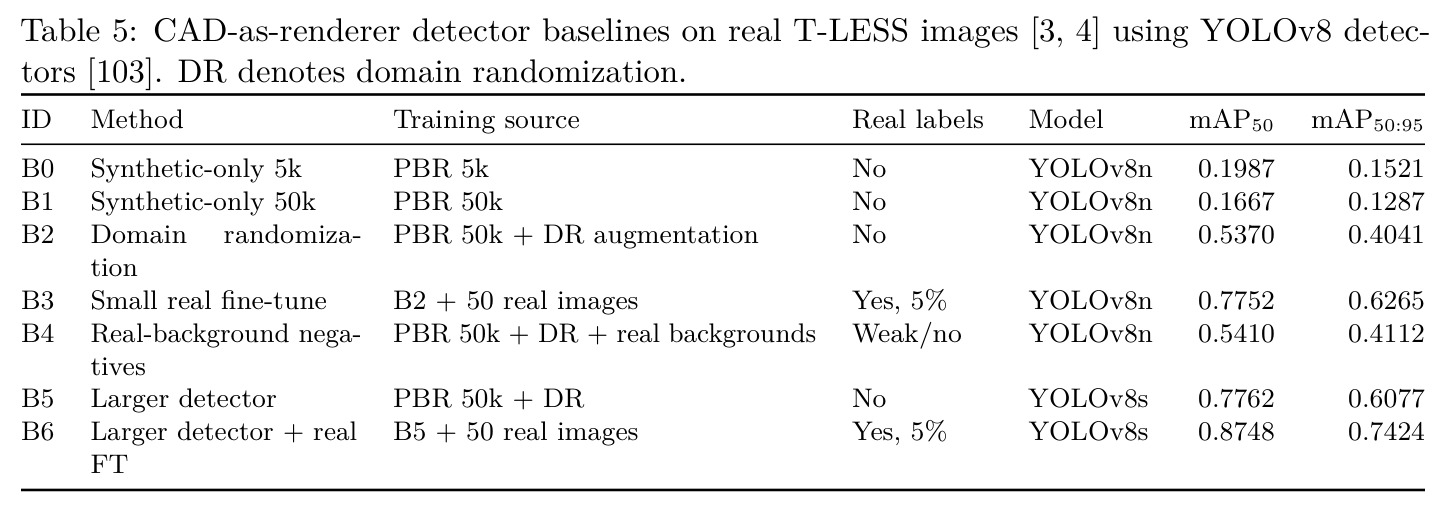

**Table 5**: CAD-as-renderer detector baselines on real T-LESS images.

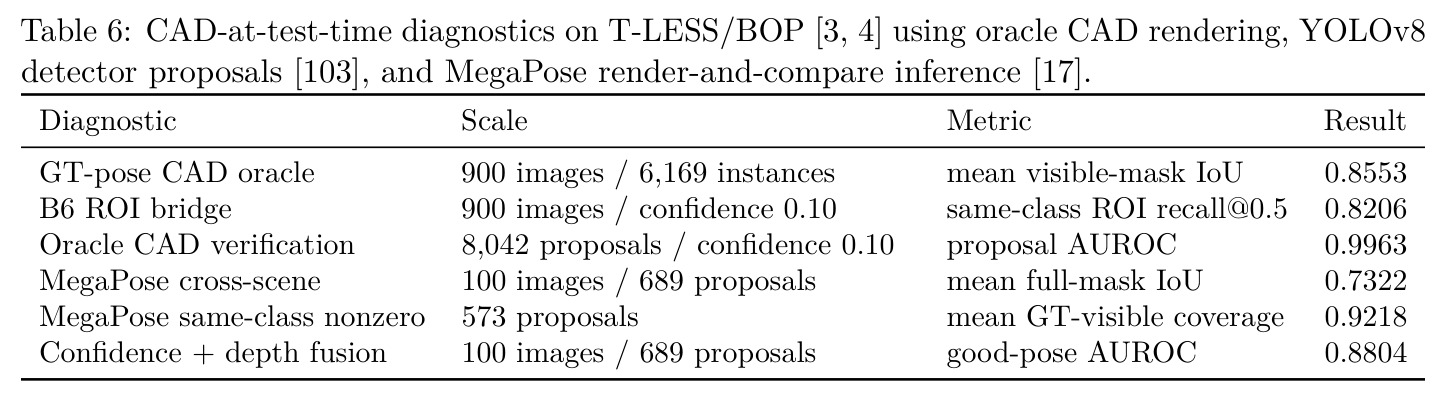

**Table 6**: CAD-at-test-time diagnostics on T-LESS/BOP.

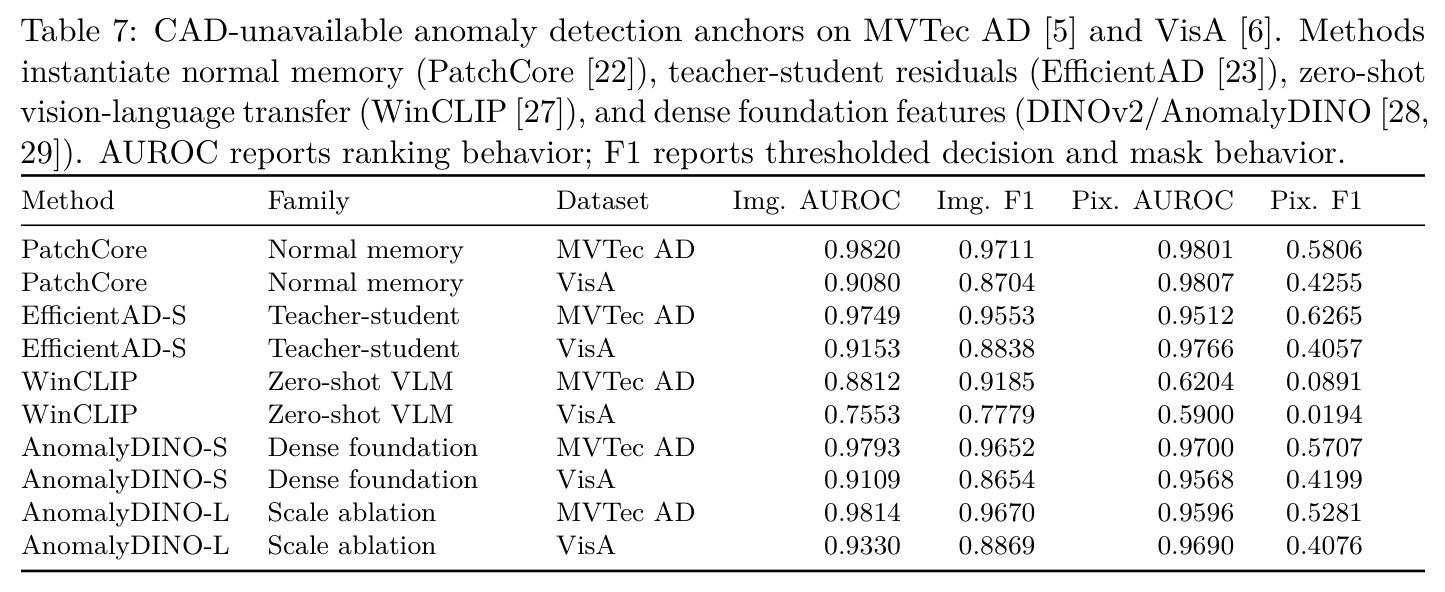

**Table 7**: CAD-unavailable anomaly detection anchors on MVTec AD and VisA.

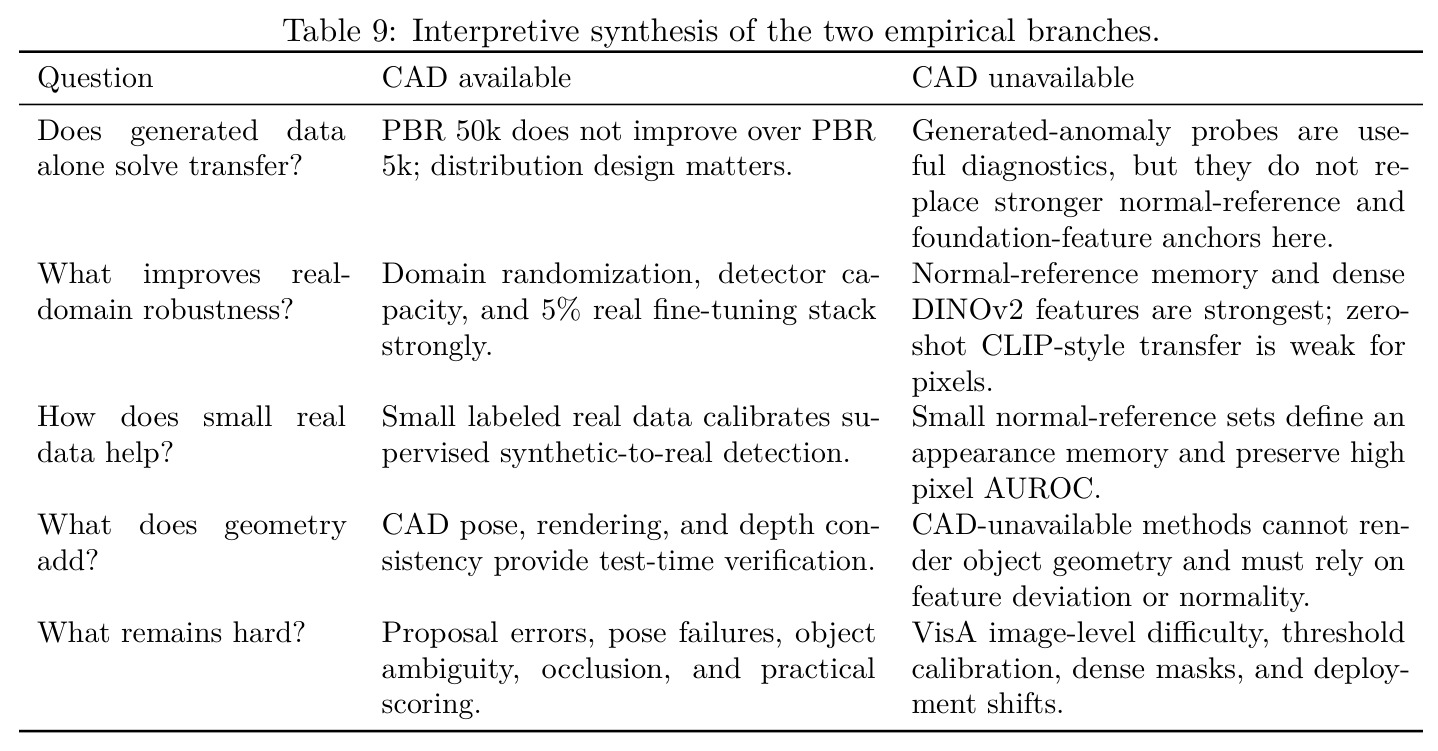

**Table 9**: Interpretive synthesis of the two empirical branches.

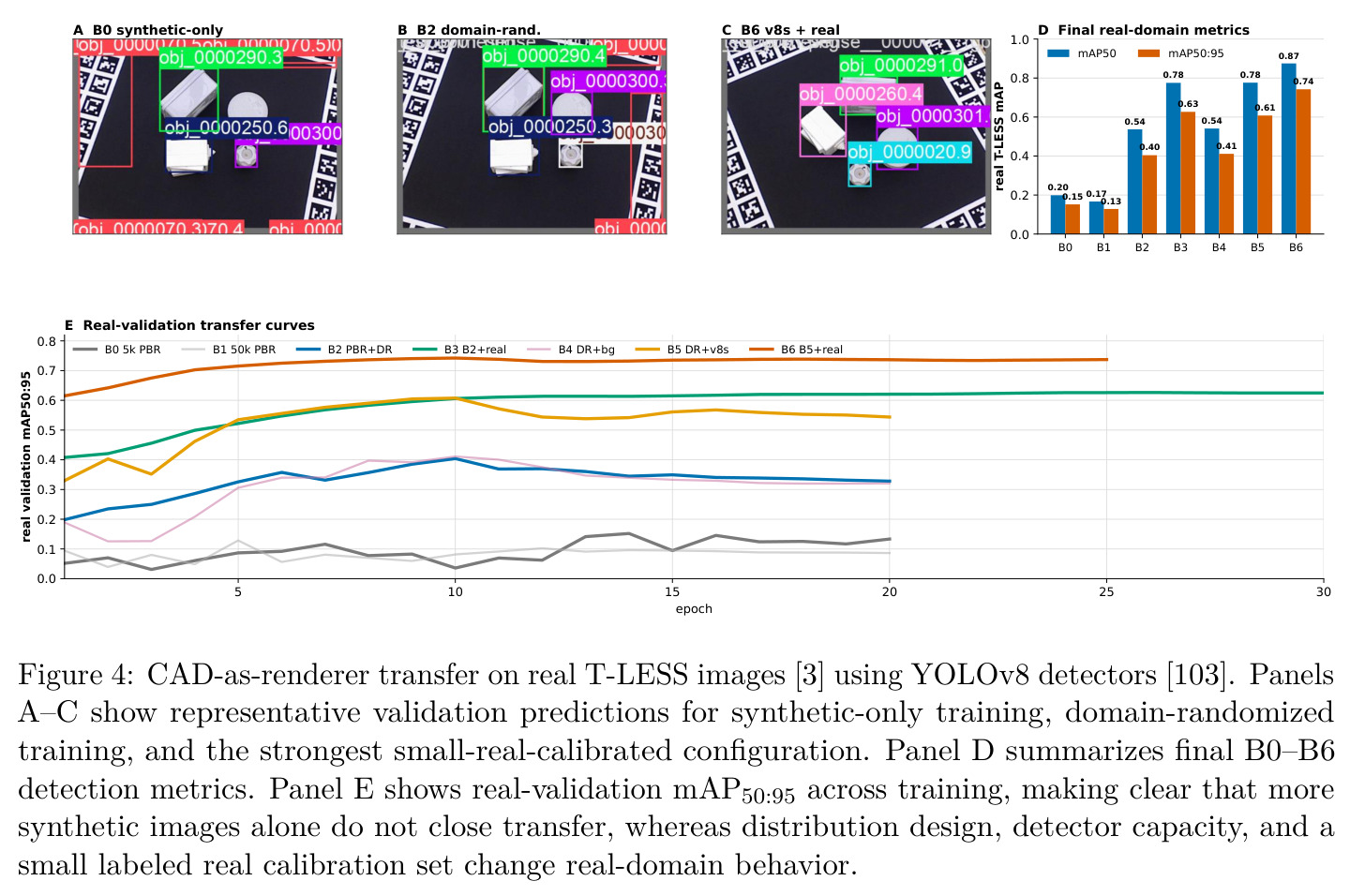

**Figure 4**: CAD-as-renderer transfer on real T-LESS images with YOLOv8.

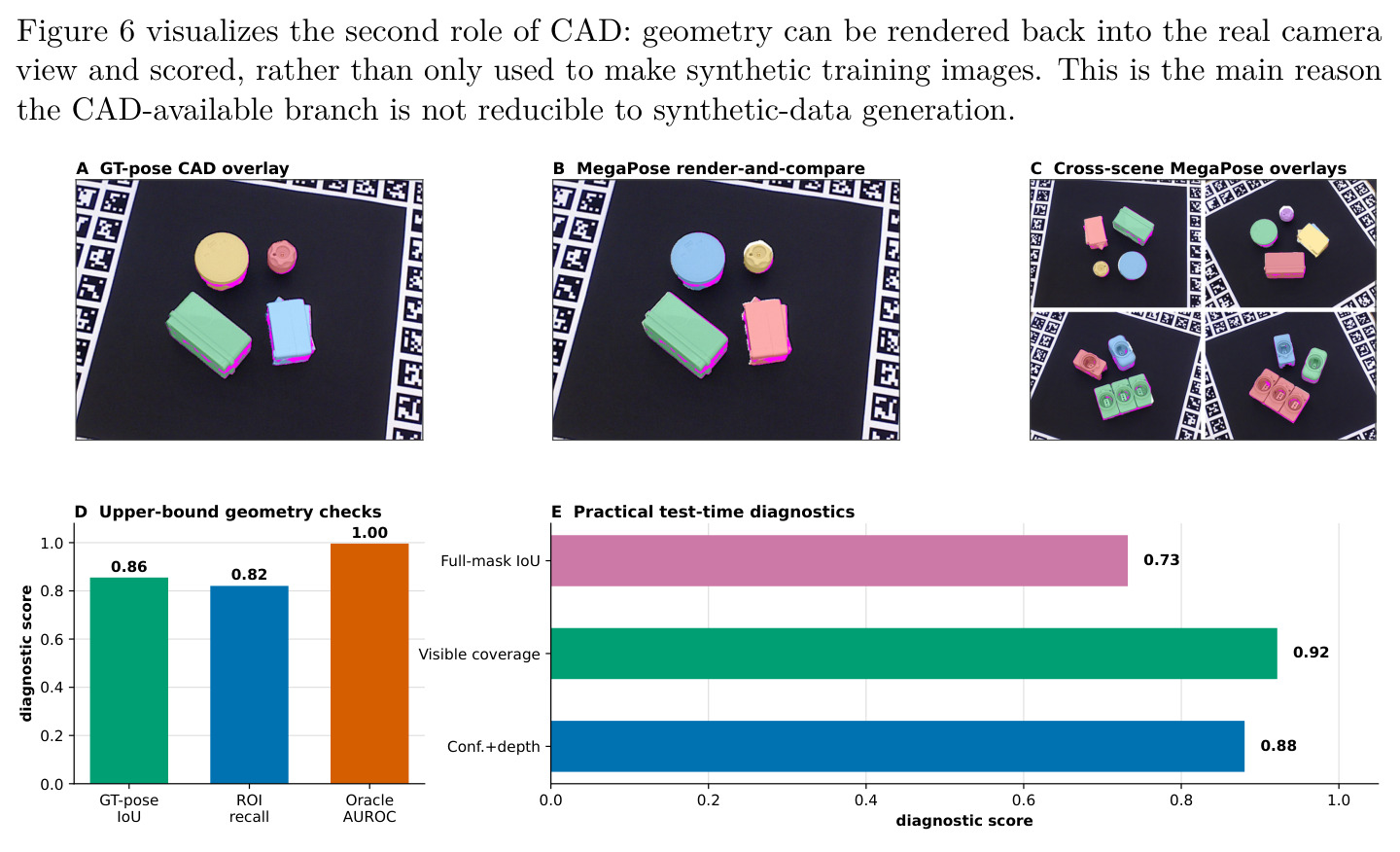

**Figure 6**: CAD-at-test-time geometry on T-LESS/BOP.

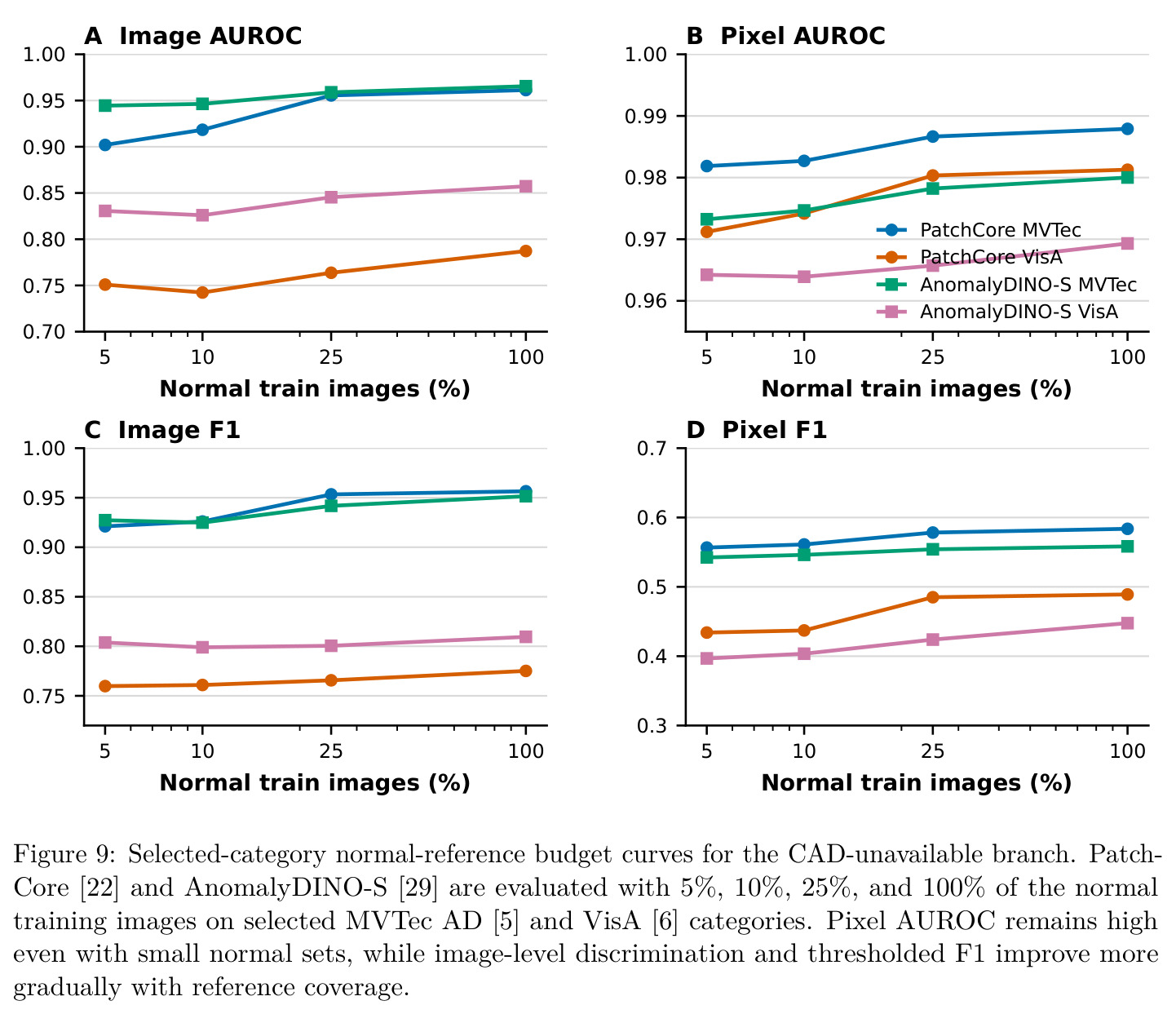

**Figure 9**: Selected-category normal-reference budget curves.

查看结构化数据

任务	指标	本文	基线	提升
CAD渲染器→真实检测迁移 (T-LESS真实图, YOLOv8)	mAP50:95	B6: v8s + 域随机化 + 5%(50张)真实微调 = 0.7424	B1: PBR 50k 仅合成 = 0.1287	+0.6137，证明渲染数量无用，分布设计+容量+小真实校定才关键
CAD测试时几何验证 (T-LESS/BOP)	proposal AUROC	oracle CAD验证 = 0.9963	检测器纯外观置信度	几何一致性把真假提案可分性推到接近上限；深度融合AUROC=0.8804
工业异常检测 (MVTec AD, 15类宏平均)	pixel AUROC	PatchCore = 0.9801	WinCLIP(零样本VLM) = 0.6204	+0.3597，正常参考远强于零样本语言先验做密集定位
工业异常检测 (VisA, 12类宏平均)	image AUROC	AnomalyDINO-L(DINOv2-Large) = 0.9330	WinCLIP = 0.7553	+0.1777，密集基础特征远强于CLIP语义对齐
正常参考预算效率 (选3类MVTec)	pixel AUROC @ 5% normal	PatchCore = 0.9819	100% normal = 0.9879	仅5%正常图像像素AUROC几乎无损，但image AUROC从0.9613降到0.9020

局限与改进

作者明确承认若干局限：锚点不是meta-analysis，不估计跨所有工业任务的单一效应量；只选了每族的代表性方法而非最优实现；boundary-prior没有单独基准块，因为它没有共享的任务或指标；合成异常探针(DRAEM/SuperSimpleNet)在本协议下不够稳定，故未升格为全类别锚点；AUROC/F1指标未涵盖PRO、平均精度、校准误差、误报预算、延迟、成本加权漏检率等部署导向指标。我独立观察到四点额外局限：(1)所有实验偏诊断性而非部署级，缺乏真实产线连续数据；(2)CAD可用分支只用了T-LESS一个数据集，对其他工业零件(透明/反光/高对称)的泛化未验证；(3)用MegaPose代表render-and-compare，而它已非最新SOTA(FoundationPose/SAM-6D/GigaPose更新)，几何验证上限可能被低估；(4)CAD可用与CAD缺失两支未在同一物理对象上对照，'先验可用性决定验证类型'这一核心论点缺乏直接同物体消融。

独立分析的弱点

我独立分析四个弱点并给出改进方向。弱点一：rubric四通道与实证锚点存在循环论证风险——通道由作者自定，再用锚点'证明'其有用；改进方向是邀请独立团队盲评方法并填rubric，或用rubric前向预测未见方法的迁移性能做交叉验证。弱点二：CAD缺失分支的异常AUROC已接近天花板(MVTec ~0.98)，但像素F1仅0.4-0.6，说明真正部署瓶颈是阈值化掩码质量与跨批次阈值稳定性，论文点到为止；改进方向是按固定误报预算报告漏检率、报告光照/材质/批次漂移下的阈值迁移曲线。弱点三：boundary-prior是最贴近真实工厂(常有近似CAD或几张参考图)却最弱(无实证)的一支；改进方向是补一个同物体对照块——全CAD的MegaPose vs reference-light的FreeZeV2 vs 无CAD的PatchCore在同一零件上比迁移与验证。弱点四：未量化几何验证的延迟成本，render-and-compare在线推理对实时产线可能不可行；改进方向是报告每图ms级延迟与吞吐，并给出何时该退回外观方法的决策准则。

未来方向

作者明确提出的方向包括：把'报告可用先验+证据通道+部署操作点'作为从业者清单(Table 10)制度化；把test-time adaptation、自训练、不确定性估计纳入同一视角——CAD可用时用几何一致性约束适应以防姿态漂移，CAD缺失时监控缺陷泄漏与阈值漂移；并指出boundary会持续模糊(近似模型、reference-light位姿、CAD模板分割、密集基础特征、生成式异常合成、LVLM)。基于本综述成果可延伸的方向：在同一物理对象上做CAD可用↔CAD缺失的直接对照消融以强化核心论点；把四通道rubric做成可学习的'先验调度器'，根据观测自适应选择渲染/匹配/统计路径；结合MVTec 3D-AD、MVTec LOCO AD、Real-IAD把3D几何、逻辑约束、多视角纳入先验轴；以及探索用几何验证通道为CAD缺失异常检测提供'可解释拒绝/复核'的混合范式。

复现评估

复现性整体较好。作者公开了配套GitHub仓库(JacksonTao888/industrial-visual-sim2real-priors)，提供综述支撑材料、元数据与实证锚点的复现产物。所用数据集全部公开：T-LESS/BOP(物体网格、RGB-D、位姿标注)、MVTec AD、VisA(正常图+真实异常+图级/像素级标签)。方法栈也均开源：YOLOv8、MegaPose、PatchCore、EfficientAD、WinCLIP、AnomalyDINO(DINOv2)。算力需求分档：CAD渲染器训练YOLOv8n/s与PatchCore/EfficientAD单卡GPU即可；MegaPose在线推理与AnomalyDINO-L较重需较强GPU；正常参考预算诊断很轻量。复现难度中等偏低——实验是控制变量式的诊断而非大规模超参搜索，主要工作是把Table 5/6/7的配置按论文跑通。主要风险：MegaPose非最新SOTA，复现数字会受版本影响；合成异常探针作者自述不稳定，复现波动大；GitHub仓库需确认是否含完整训练脚本与固定随机种子。
