SplAttN：用高斯软溅射与注意力桥接 2D 与 3D 的点云补全框架 SplAttN: Bridging 2D and 3D with Gaussian Soft Splatting and Attention for Point Cloud Completion

Zhaoyang Li, Zhichao You, Tianrui Li 📅 2026-05-02 👍 6 2026-07-13 08:36
Transformer 可微渲染 多模态学习 点云补全 自驾感知 高斯溅射
arXiv HuggingFace PDF

用可微高斯溅射替代硬投影，从理论上消除跨模态熵坍缩，让稀疏点云真正吃进图像先验。

前置知识

点云补全（Point Cloud Completion）

给定一个被遮挡的稀疏点云 $P_{in}=\{p_i\}_{i=1}^N\subset \mathbb{R}^3$（例如 LiDAR 扫描得到的汽车残骸），目标是恢复出完整的三维形状 $P_{out}$。这本质上是一个 set-to-set 的生成问题，经典做法用编码器-解码器（Encoder-Decoder）框架，先把无序点集编码成全局特征，再解码出稠密点云。评价指标主要用倒角距离（Chamfer Distance, CD），它度量两堆点云之间的最近邻平均距离：$L_{CD}(X,Y)=\frac{1}{|X|}\sum_{x\in X}\min_{y\in Y}\|x-y\|_2^2 + \frac{1}{|Y|}\sum_{y\in Y}\min_{x\in X}\|x-y\|_2^2$。

这是本文的直接任务目标。读者需要了解 PCN/ShapeNet-55/34 三个基准的数据形态（8 类、55 类、34+21 类）和 CD 的几何含义，才能理解 §3.1 中从 $P_{in}$ 投影到图像平面、再反哺几何的完整闭环为什么能提升补全质量。

多模态学习理论（Multimodal Learning Theory, Lu 2023）

Lu 在 NeurIPS 2023 给出了多模态学习能严格优于单模态的充分条件：异质性（Heterogeneity，不同模态提供非冗余信息）与连接性（Connection，模态之间存在可学映射）。在该框架下，多模态相比单模态可以将泛化误差界压缩 $O(\sqrt{n})$ 量级。本文用这套理论把'为什么用图像'这件工程直觉变成了可证伪的命题：连接性一旦被破坏（熵坍缩），多模态优势就直接消失。

这是本文最核心的理论 anchor。如果读者只把它当成又一个 ViT+PointNet 的多模态 trick，会完全错过作者反复强调的'跨模态依赖性验证'这一关键贡献。论文整套实验设计——尤其 KITTI 上的反事实评估——都是在检验 Connection 是否真的被学会。

不同iable Gaussian Splatting / Splatting 操作

Splatting 把离散点'溅射'到一个连续域（通常是图像平面）形成密度场。3D Gaussian Splatting（Kerbl et al., 2023）是用各向异性 3D 高斯椭球做辐射场渲染；本工作把它降维成 2D 各向同性高斯核 $G(v;\pi(p),\sigma)$，对每个投影坐标 $\pi(p)$ 撒一个半径约 $3\sigma$ 的钟形响应，再用 $\text{softmax}$ 形式的归一化聚合得到任意查询点 $q$ 处的视觉特征 $V(q)=\sum_k w_k(q) f_k / \sum_k w_k(q)+\epsilon$。由于 $G$ 是平滑可微函数，梯度能从图像端无损反传到 3D 坐标。

这是方法的核心引擎。读者需要看清楚硬投影（Dirac $\delta$）和软溅射（高斯核 $G$）在公式 (1)→(3) 的对照——前者支集测度为零、梯度为零，后者支集有正测度、梯度全程非零——才能理解后续所有模块为何非这样设计不可。

跨模态注意力与主动查询（Active Cross-Modal Attention）

Transformer 中的 Cross-Attention 用一个模态做 Query、另一个做 Key/Value：$\text{Attn}(Q,K,V)=\text{softmax}(QK^\top/\sqrt{d})V$。本文把几何 token $F_{geo}$ 当 Query、视觉密度场 $V$ 当 K/V，让每个 3D 点'主动去问'图像哪一块像它。注意这一查询和被动 concat（$F=F_{geo}\oplus F_{vis}$）有本质区别：注意力让梯度只流过相关像素，背景噪声自动被忽略。

这是连接性的'执行机构'。读者若把 §3.3.3 的公式 (8) 当成普通 decoder cross-attn，会忽视作者强调的'字典查找式（differentiable dictionary lookup）'语义——只有这样几何流才能'看得见'视觉流，否则只是两条平行管道。

DGCNN / EdgeConv 与局部几何特征

EdgeConv（Wang et al., 2019）在动态 k-NN 图上对每条边 $(p_i,p_j)$ 跑一个共享 MLP $h_{ij}=\phi_\theta(p_i, p_j-p_i)$，再对邻居做 max-pooling：$h_i = \max_{j\in\mathcal{N}(i)}\phi_\theta(p_i, p_j-p_i)$。它在点云上离散化 Laplace-Beltrami 算子，能学到局部平均曲率信息。

Local Encoder 完全靠它提取细粒度几何 token。如果不熟悉 k-NN 图上的边特征算子，将无法理解为什么 §3.3.1 要把 EdgeConv 和 Self-Attention 串联——前者抓局部等距，后者抓全局同胚，二者拼起来才能逼近完整 3D 流形。

研究动机

近一两年 SVDFormer（2023b）、GeoFormer（2024）等多模态补全方法在 PCN、ShapeNet-55 上把单模态 SOTA 推到了 CD ≈ 6.5 / 0.82 区间，但作者用一个反直觉的实验戳破了这个漂亮数字的实质：把 KITTI 上的视觉分支直接置零（即输入全黑或零向量），SVDFormer 的 Semantic Consistency Score 只掉 0.4%，甚至 GeoFormer 反向涨了 20.9%。换句话说，模型训练时'看到'了图像，但推理时把图像拿掉它也几乎不受影响——这意味着所谓的多模态其实只是把图像当作噪声丢弃，主干退化成纯靠记忆训练集模板在生成形状。问题根源作者归结为'硬投影'操作：对一个仅 ~2048 个点的稀疏几何体做投影，落在 $H\times W$（例如 $224\times 224$）像素网格上的非空像素寥寥无几，支集 $S_{hard}=\{\pi(p)\}$ 的 Lebesgue 测度 $\mu(S_{hard})=0$，即所谓 Cross-Modal Entropy Collapse。这一坍缩在数学上同时做坏了两件事：(1) 视觉编码器接收到的输入几乎全空，无法给出有判别力的语义响应；(2) 梯度反传到几何点时穿过 Dirac $\delta$ 的导数，几乎处处为 0，于是 $\nabla_p L \to 0$，视觉监督对 3D 坐标无效。Lu（2023）的多模态学习理论因此失去了 Connection 这一前提，泛化界 $O(\sqrt{n})$ 的优势也跟着失效。

本文的目标是本文目标很明确：(a) 从理论上严格证明当前的硬投影机制会令跨模态连接失效，并提出一个可微、可反传、有正测度支撑的替代方案（Differentiable Gaussian Splatting），让图像语义真正流入 3D 解码器；(b) 在 PCN、ShapeNet-55、ShapeNet-34 三个标准基准上做到 SOTA，CD-Avg 较前最优 GeoFormer 再降约 1%（PCN: 6.36 vs 6.42；ShapeNet-55: 0.77 vs 0.82）；(c) 设计一个反事实评估协议（Semantic Consistency Score, SCS）在 KITTI 上对'跨模态依赖性'做实证验证——核心是要让模型在切断视觉输入时性能显著下降，证明它真的在学跨模态连接而不是退化成单模态模板检索。

与已有工作不同的是，切入点有三层：理论层把工程直觉（'图像能帮忙补全'）严格化为 Lu 的多模态学习定理，并指出 Connection 假设被现有方法悄悄违反；方法层把'投影'从离散的像素采样重写为连续的概率密度估计，把 Dirac $\delta$ 替换为高斯核 $G$，由此一次性解决熵坍缩与梯度消失两个纠缠的难题；验证层创新性地把 KITTI 从常规 benchmark 升格为'依赖性压力测试'，用真实 LiDAR 的稀疏导航数据主动打破合成数据的均匀分布，从而迫使基线暴露'伪多模态'缺陷。整套论文的逻辑闭环正是：理论诊断（§3.2 定理 1）→ 方法缓解（§3.3 高斯桥）→ 实证验证（§4.2 KITTI 反事实）。这种'先证伪再修补'的思路在 3D 补全领域尚属首次明确提出。

核心方法

直觉上，作者希望把'图像'看成一种连续可微的概率云，而非一幅离散像素图。具体做法是：把点云 $P_{in}$ 中的每个 3D 点 $p$ 通过已知相机内参 $\pi:\mathbb{R}^3\to\Omega\subset\mathbb{R}^2$ 投影到图像平面，原本的硬投影在点 $u_p=\pi(p)$ 处放一个 Dirac $\delta$，整个图像平面绝大多数像素都空着；SplAttN 改为在每个 $u_p$ 周围撒一个半径约 $3\sigma$ 的各向同性高斯核 $G(v;u_p,\sigma)$，并按深度倒数 $(z_k+\epsilon)^{-1}$ 加权——这是天然连续可微的'软 Z-buffer'。任意查询 $q$ 上的视觉特征 $V(q)$ 是这些高斯原语的归一化加权期望（公式 6）。技术路线上整体分成两条流：(a) Global-Local 编码器，把 EdgeConv 抓到的局部曲率 token $h_i$ 经 Self-Attention 升格为兼具局部与全局的几何 token $F_{geo}$，再让其作为 Cross-Attention 的 Query 去检索高斯软溅射得到的稠密视觉密度场 $V$，得到全局特征 $F_g$；(b) Global-Local 解码器，用 $F_g$ 经过一个 MLP 预测稀疏骨架 $P_0$（Pin-Merge），然后结构自注意力（Structure Self-Attention）保证几何一致性，Cross-Attention 注入 Local Encoder 的 $F_l$，最后用残差位移场 $\Delta P$ 分级上采样到 $P_1\to P_2$。这种'软投影 + 主动查询 + 层次上采样'的三件套让视觉先验在几何流形的每个分辨率级别都能精确注入。

最核心的创新是把投影（Projection）这一确定性离散映射重写为概率密度估计（Density Estimation）。硬投影下的视觉条件概率是 $P_{hard}(v|P_{in})=\frac{1}{N}\sum_{p\in P_{in}}\delta(v-\pi(p))$，支集测度为零；新形式是 $P_{soft}(v|P_{in})=\frac{1}{N}\sum_{p\in P_{in}}\alpha_p G(v;\pi(p),\sigma)$（公式 3），支集 $S_{soft}=\{v:\|v-\pi(p)\|<3\sigma\}$ 的测度由测度子可加性保证严格大于零（公式 4 给出 $\mu(S_{soft})\geq\mu(S_{hard})+\sum_i(\pi(3\sigma)^2-O_{overlap})>0$），由此得到 (i) 非消失梯度 $\nabla_u L\neq 0$ 在 $3\sigma$ 内全程有值（高斯尾代替 Dirac 导数的零测集）；(ii) 视觉编码器不再接收到几乎全空的图，所有像素都有平滑响应；(iii) 隐式最大化了点互信息 $\text{PMI}(P_{in}, q)=\log P_{soft}(q|P_{in})/P(q)$（§C.1），从而把 Lu 多模态理论要求的 Connection 真正建立起来。和已有 SVDFormer/GeoFormer 的本质区别在于：它们是'几何点采图像特征'（离散硬采样），SplAttN 是'几何点洒视觉密度场 + 几何查询去主动读'（连续软溅射 + 主动 Cross-Attention）。这条改动让稀疏点云与稠密图像之间的信息通道从'一根针'变成'一面网'，通道容量直接由 $\sigma$ 控制，可调可学。

方法步骤详情

Step 1 — Hybrid Geometric Tokenization（§3.3.1）：对 $P_{in}$ 建动态 k-NN 图，跑 EdgeConv 得到局部 token $h_i=\max_{j\in\mathcal{N}(i)}\phi_\theta(p_i,p_j-p_i)$（式 5），再串 3 层 Transformer Self-Attention，使每个 token 同时感知局部曲率和全局拓扑，得到 $F_{geo}\in\mathbb{R}^{N\times C}$。输入：$P_{in}\in\mathbb{R}^{N\times 3}$；输出：$F_{geo}$。Step 2 — Differentiable Density Implementation（§3.3.2）：把 $P_{in}$ 用已知 $\pi$ 投到图像平面得到原语集合 $\{u_k, z_k\}$；公式 (7) 的权重 $w_k(q)=\exp(-\|u_k-q\|^2/2\sigma^2)\cdot(z_k+\epsilon)^{-1}$ 同时承担空间平滑（Gaussian kernel）和前景优先（inverse depth）两个角色；按公式 (6) 聚合 $f_k$（本文把 $f_k$ 实例化为 3 维归一化坐标，即 CCM 模式），得到任意 $q$ 上的视觉密度特征 $V(q)$。输入：$F_{img}, P_{in}, \pi$；输出：连续视觉场 $V:\Omega\to\mathbb{R}^3$。本文取高斯核尺寸 $k=4$，对应 $\sigma$ 半高处覆盖约 4 像素。Step 3 — Active Cross-Modal Alignment（§3.3.3）：执行公式 (8) $\text{Attn}(Q,K,V)=F_{geo}+\text{softmax}(F_{geo}W^Q(VW^K)^\top/\sqrt{d})VW^V$，让每个几何 token 'look up' 视觉密度场相关位置，得到跨模态全局特征 $F_g$。输入：$F_{geo}, V$；输出：$F_g$。Step 4 — Global-Local Decoder（§3.4）：先用 MLP 把 $F_g$ 投成 1024 点的稀疏骨架 $P_0$，并通过 Pin-Merge 模块把输入先验插回；然后按 256→512→1024 三级（或 256→512→1024→2048）上采样：每一层用 Structure Analysis 把 Chamfer 误差嵌入 $E$，驱动自注意力的 feature density（在缺失区域聚焦），同时用 Cross-Attention 让当前 skeleton 作为 Query 检索 Local Encoder 的 $F_l$（K,V），最后 conv-head 回归连续位移场 $\Delta P$，做 $P_{k+1}=P_k+\Delta P$。输入：$F_g,F_l,P_{in}$；输出：$P_0,P_1,P_2\in\mathbb{R}^{M\times 3}$。Step 5 — Loss（§3.5）：用双曲化的 Arc-Chamfer $L_{warc}(X,Y;\lambda)=\lambda\cdot\text{arccosh}(1+L_{CD}(X,Y))$ 抑制 outlier（式 10），三级权重 $\lambda_k=1.0$ 等权累加（式 11）。

技术新颖性

技术新颖性有三：(1) 提出了 Cross-Modal Entropy Collapse 这一可量化诊断指标，并严格证明硬投影下 $\mu(S_{hard})=0$ 与 $\nabla_p L \to 0$ 同时成立——这是 3D 补全文献里第一次给出'多模态没用'的数学根因；(2) 把 3D Gaussian Splatting 的思想降维迁移到 2D 特征密度估计上，并把'空间平滑'和'深度优先'耦合进同一个权重 $w_k(q)$（式 7），一举替代 Dirac $\delta$ 和 hard Z-buffer 两个不可微算子；(3) 设计 SCS 反事实评估协议和 CMIT（Cross-Modal Information Throughput $= H(V)\times C(V)$）这一全局指标，让模型在 Sim-to-Real 域漂移下能否'真的依赖视觉'变得可测量。理论上，作者在 §C.1 给出 PMI-Style 解释，证明软溅射隐式最大化点互信息；在 §C.2 给出多通道信息容量公式 $H(V_\Omega)\approx\sum_c H(V_{\Omega,c})$，证明支集扩展对每个通道都有效。这些都是首次出现于点云补全文献的论述。

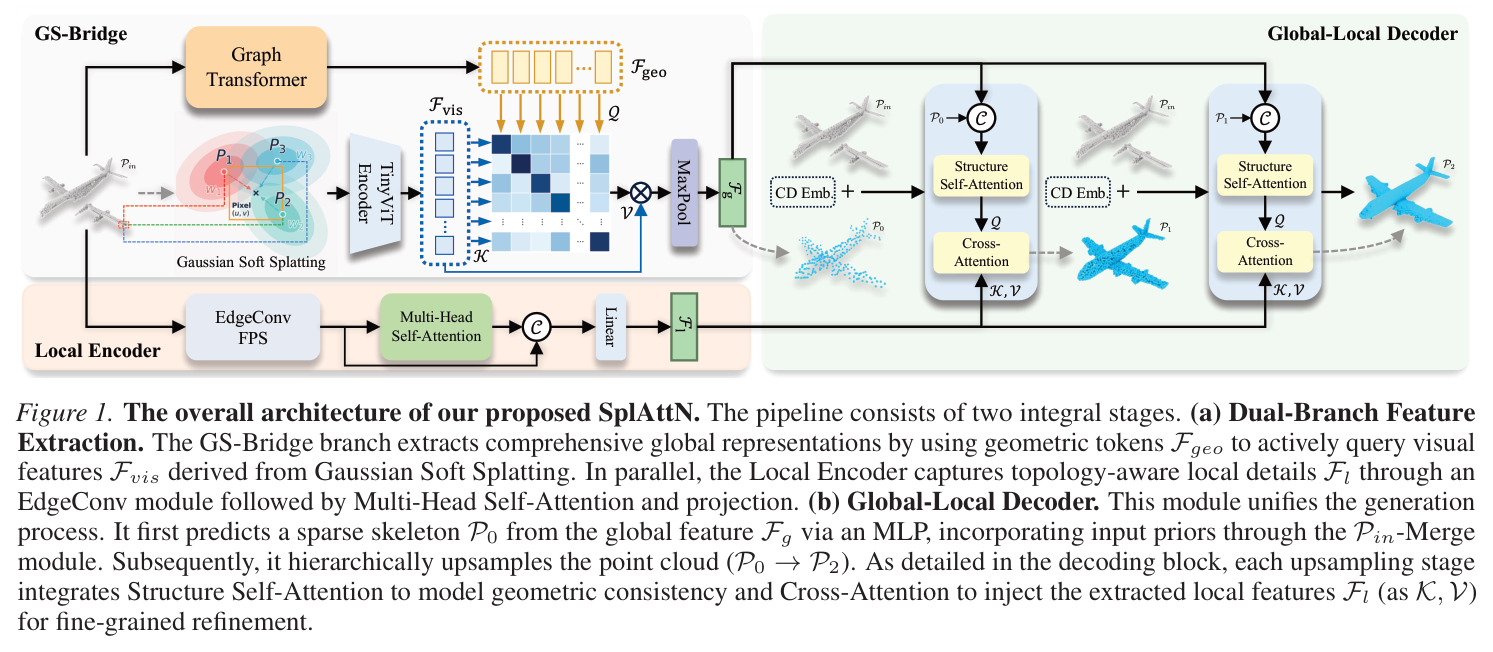

The overall architecture of our proposed SplAttN. The pipeline consists of two integral stages. (a) Dual-Branch Feature Extraction. The GS-Bridge branch extracts comprehensive global representations by using geometric tokens Fgeo to actively query visual features Fvis derived from Gaussian Soft Splatting. In parallel, the Local Encoder captures topology-aware local details Fl through an EdgeConv module followed by Multi-Head Self-Attention and projection. (b) Global-Local Decoder.
Figure 1: The overall architecture of our proposed SplAttN. The pipeline consists of two integral stages. (a) Dual-Branch Feature Extraction. The GS-Bridge branch extracts comprehensive global representations by using geometric tokens Fgeo to actively query visual features Fvis derived from Gaussian Soft Splatting. In parallel, the Local Encoder captures topology-aware local details Fl through an EdgeConv module followed by Multi-Head Self-Attention and projection. (b) Global-Local Decoder.

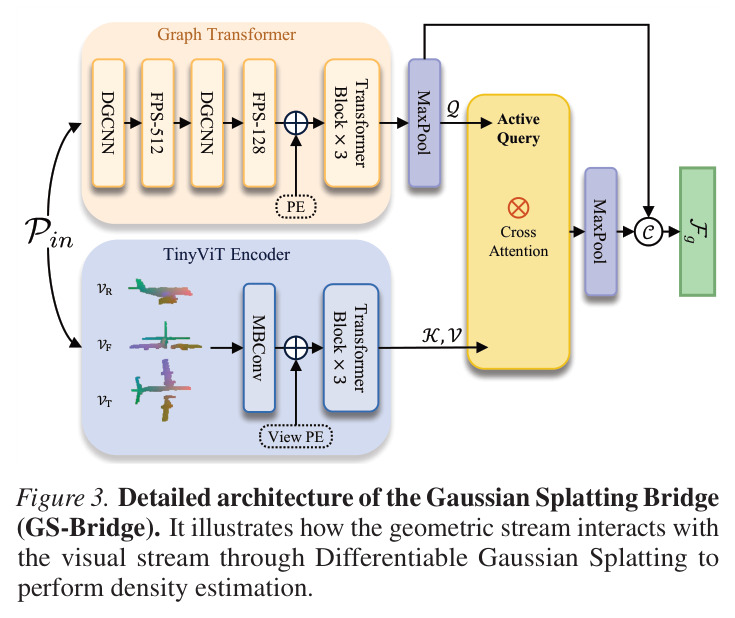

Detailed architecture of the Gaussian Splatting Bridge (GS-Bridge). It illustrates how the geometric stream interacts with the visual stream through Differentiable Gaussian Splatting to perform density estimation.
Figure 3: Detailed architecture of the Gaussian Splatting Bridge (GS-Bridge). It illustrates how the geometric stream interacts with the visual stream through Differentiable Gaussian Splatting to perform density estimation.

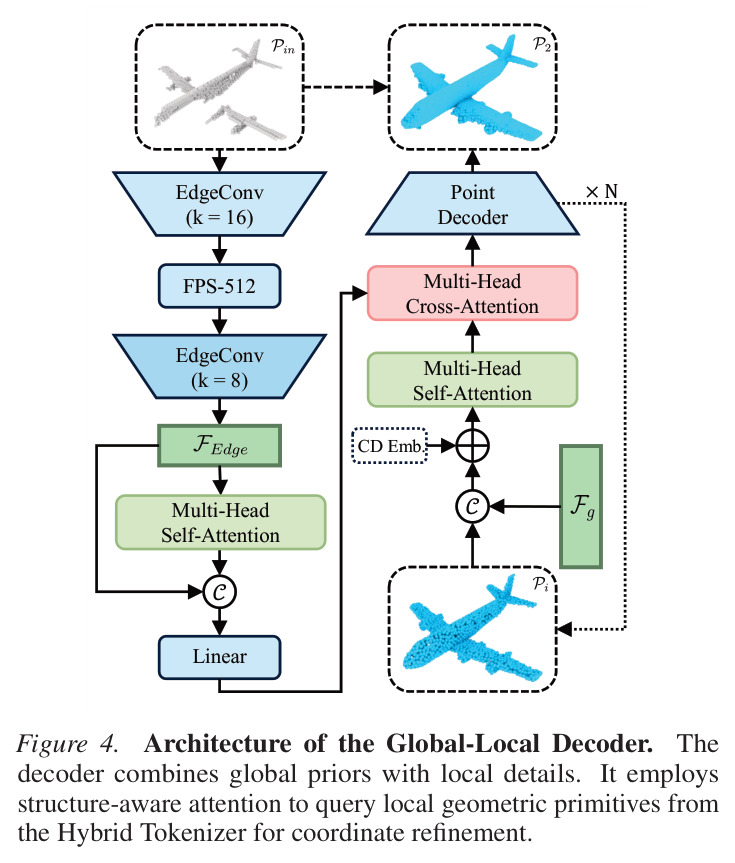

Architecture of the Global-Local Decoder. The decoder combines global priors with local details. It employs structure-aware attention to query local geometric primitives from the Hybrid Tokenizer for coordinate refinement.
Figure 4: Architecture of the Global-Local Decoder. The decoder combines global priors with local details. It employs structure-aware attention to query local geometric primitives from the Hybrid Tokenizer for coordinate refinement.

实验结果

表 1（PCN）：SplAttN 在 8 类平均上把 CD 推到 6.36（$\times 10^{-3}$），较 GeoFormer（6.42）、AdaPoinTr（6.53）、SVDFormer（6.54）分别降 0.06/0.17/0.18（相对降幅约 1% / 2.6% / 2.8%）；DCD 0.523、F1 0.854 均为新最优。重点类别 Chair 上 SplAttN 取得 6.54 vs GeoFormer 6.71 vs SVDFormer 6.91，验证了 Hybrid Local Encoder 对复杂拓扑的恢复显著有效。表 2（ShapeNet-55）：CD-Avg 0.77 vs SVDFormer 0.82（相对降 6.1%），F1 从 0.444 跃升到 0.520（绝对涨 7.6 个百分点），其中 Plane 0.33、Car 0.69、Sofa 0.55、Chair 0.65 均为新最优；长尾类 Birdhouse 1.29 vs 1.36、Bag 0.60 vs 0.74 大幅领先。表 3（ShapeNet-34 泛化）：34 seen CD-Avg 0.65（F1 0.533）、21 unseen CD-Avg 1.22（F1 0.481），均超过 AdaPoinTr（0.73/1.23）和 SVDFormer（0.75/1.28）。表 4（消融）：把硬投影换成软溅射，PCN CD 从 6.43→6.36（$-0.07$）；Hybrid 几何架构较 Convolutional CD 从 6.48→6.36（$-0.12$）。表 5（视觉骨干）：TinyViT-5M（IN-22k→1k 预训练）最佳 CD 6.36，过大的 21M 反而退化到 6.42（过拟合高频噪声）。图 8 反事实评估：切断视觉分支，SVDFormer SCS 几乎不变（+0.4%）、GeoFormer 反而涨 20.9%（视觉成了噪声），而 SplAttN 的 SCS 暴跌 $-26.1\%$，与 CMIT 200.5 严格正相关，从实证上验证了跨模态连接确实被学会而不是退化成模板检索。图 15 量化 KITTI 鲁棒性：硬投影下 Front View 像素有效覆盖率仅 5.3%，SplAttN 软溅射下 Top View 提到 25.7%（约 4.3× 提升）。

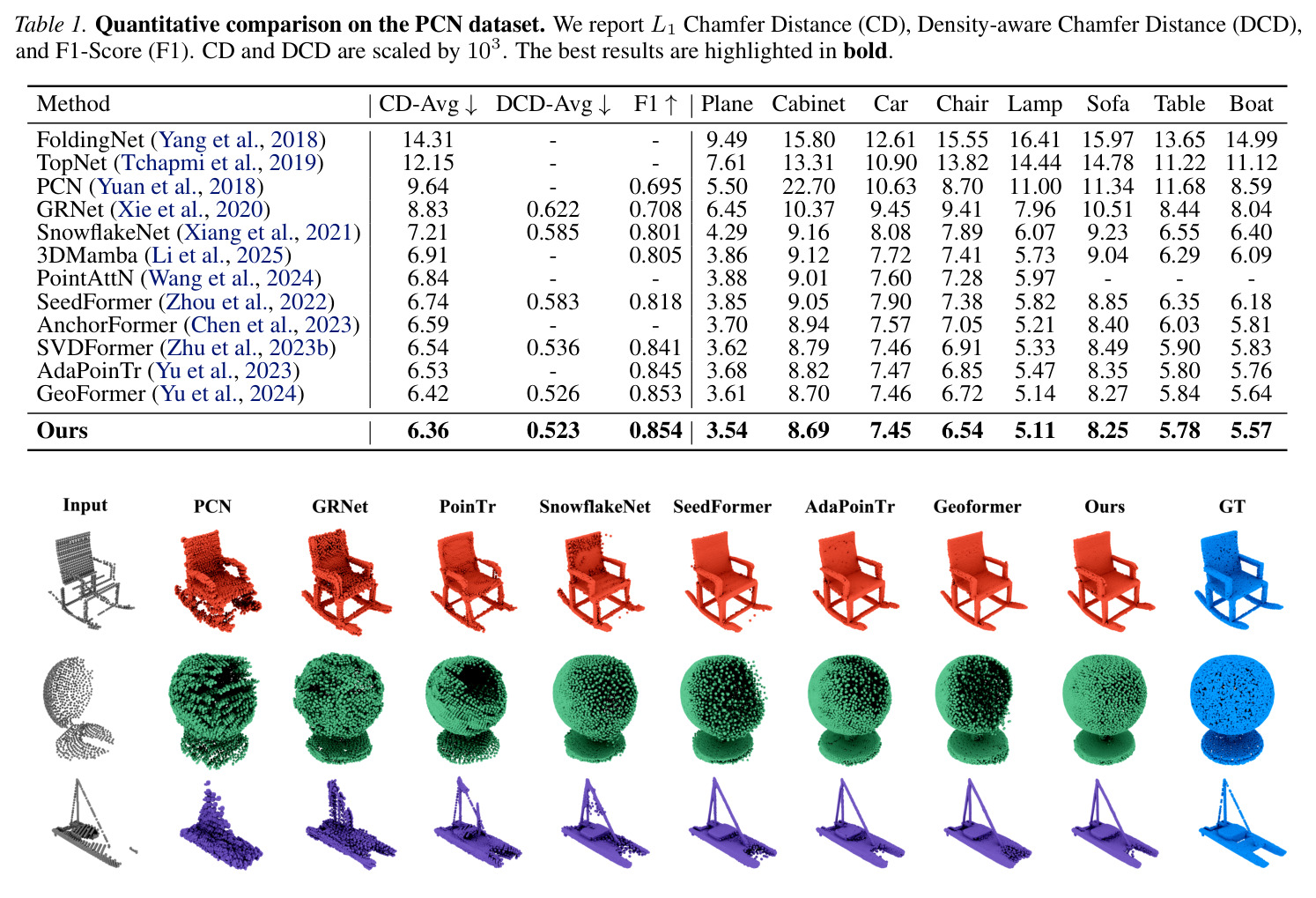

Quantitative comparison on the PCN dataset. We report L1 Chamfer Distance (CD), Density-aware Chamfer Distance (DCD), and F1-Score (F1). CD and DCD are scaled by 10^3. The best results are highlighted in bold.
Table 1: Quantitative comparison on the PCN dataset. We report L1 Chamfer Distance (CD), Density-aware Chamfer Distance (DCD), and F1-Score (F1). CD and DCD are scaled by 10^3. The best results are highlighted in bold.

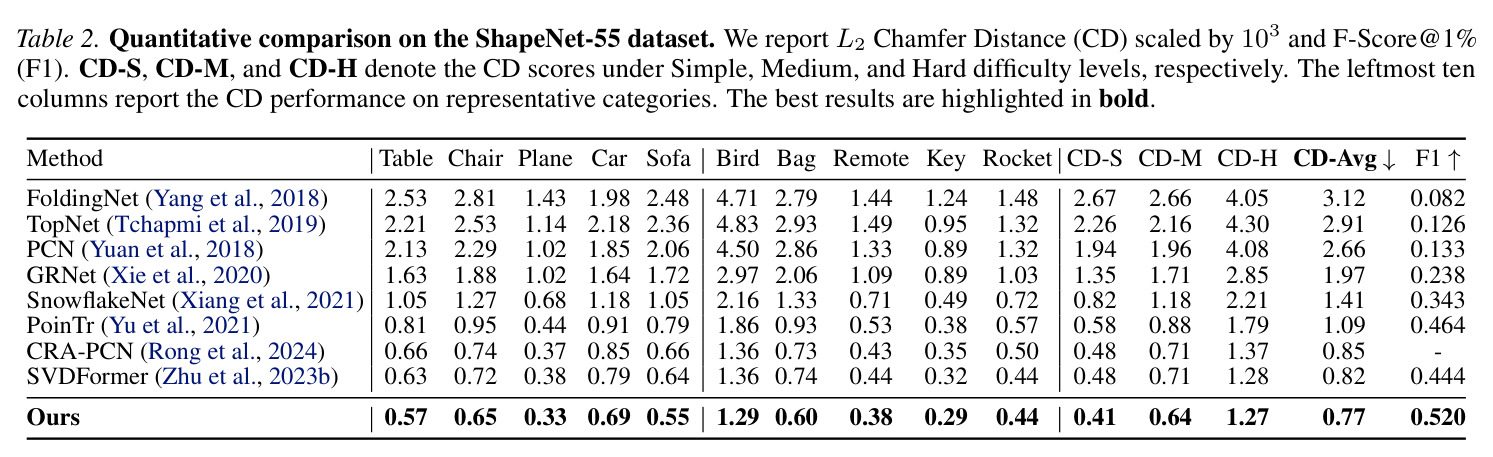

Quantitative comparison on the ShapeNet-55 dataset. We report L2 Chamfer Distance (CD) scaled by 10^3 and F-Score@1% (F1). CD-S, CD-M, and CD-H denote the CD scores under Simple, Medium, and Hard difficulty levels, respectively. The leftmost ten columns report the CD performance on representative categories. The best results are highlighted in bold.
Table 2: Quantitative comparison on the ShapeNet-55 dataset. We report L2 Chamfer Distance (CD) scaled by 10^3 and F-Score@1% (F1). CD-S, CD-M, and CD-H denote the CD scores under Simple, Medium, and Hard difficulty levels, respectively. The leftmost ten columns report the CD performance on representative categories. The best results are highlighted in bold.

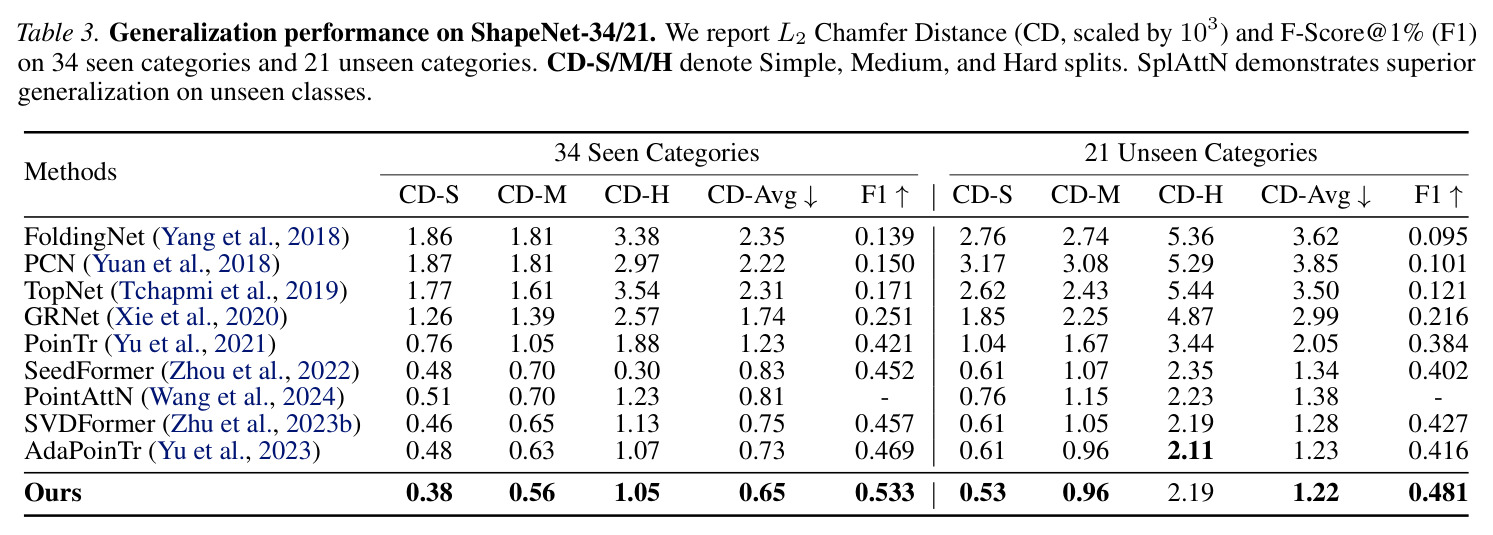

Generalization performance on ShapeNet-34/21. We report L2 Chamfer Distance (CD, scaled by 10^3) and F-Score@1% (F1) on 34 seen categories and 21 unseen categories. CD-S/M/H denote Simple, Medium, and Hard splits. SplAttN demonstrates superior generalization on unseen classes.
Table 3: Generalization performance on ShapeNet-34/21. We report L2 Chamfer Distance (CD, scaled by 10^3) and F-Score@1% (F1) on 34 seen categories and 21 unseen categories. CD-S/M/H denote Simple, Medium, and Hard splits. SplAttN demonstrates superior generalization on unseen classes.

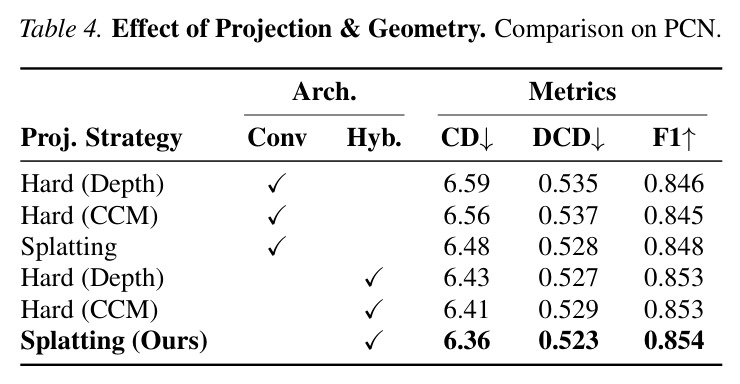

Effect of Projection & Geometry. Comparison on PCN.
Table 4: Effect of Projection & Geometry. Comparison on PCN.

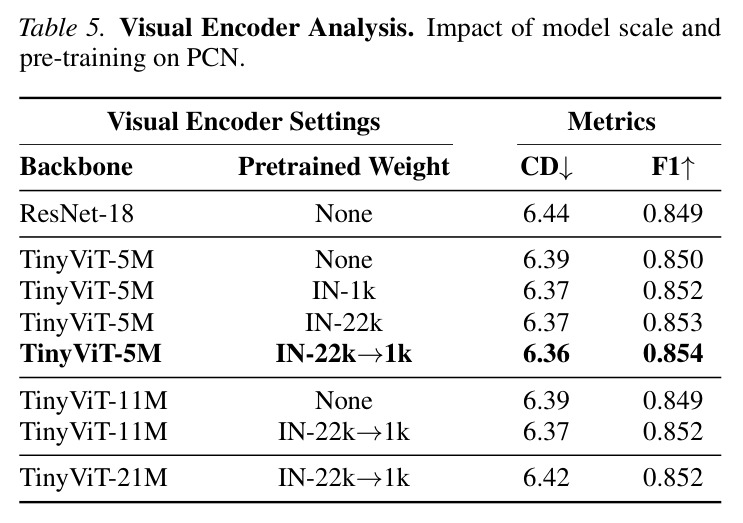

Visual Encoder Analysis. Impact of model scale and pre-training on PCN.
Table 5: Visual Encoder Analysis. Impact of model scale and pre-training on PCN.
Computational cost comparison. CD-Avg is reported from Table 1. Params, MACs, latency, and GPU memory are measured on a single NVIDIA RTX 3090 over the PCN test set with batch size 1.
Table 8: Computational cost comparison. CD-Avg is reported from Table 1. Params, MACs, latency, and GPU memory are measured on a single NVIDIA RTX 3090 over the PCN test set with batch size 1.

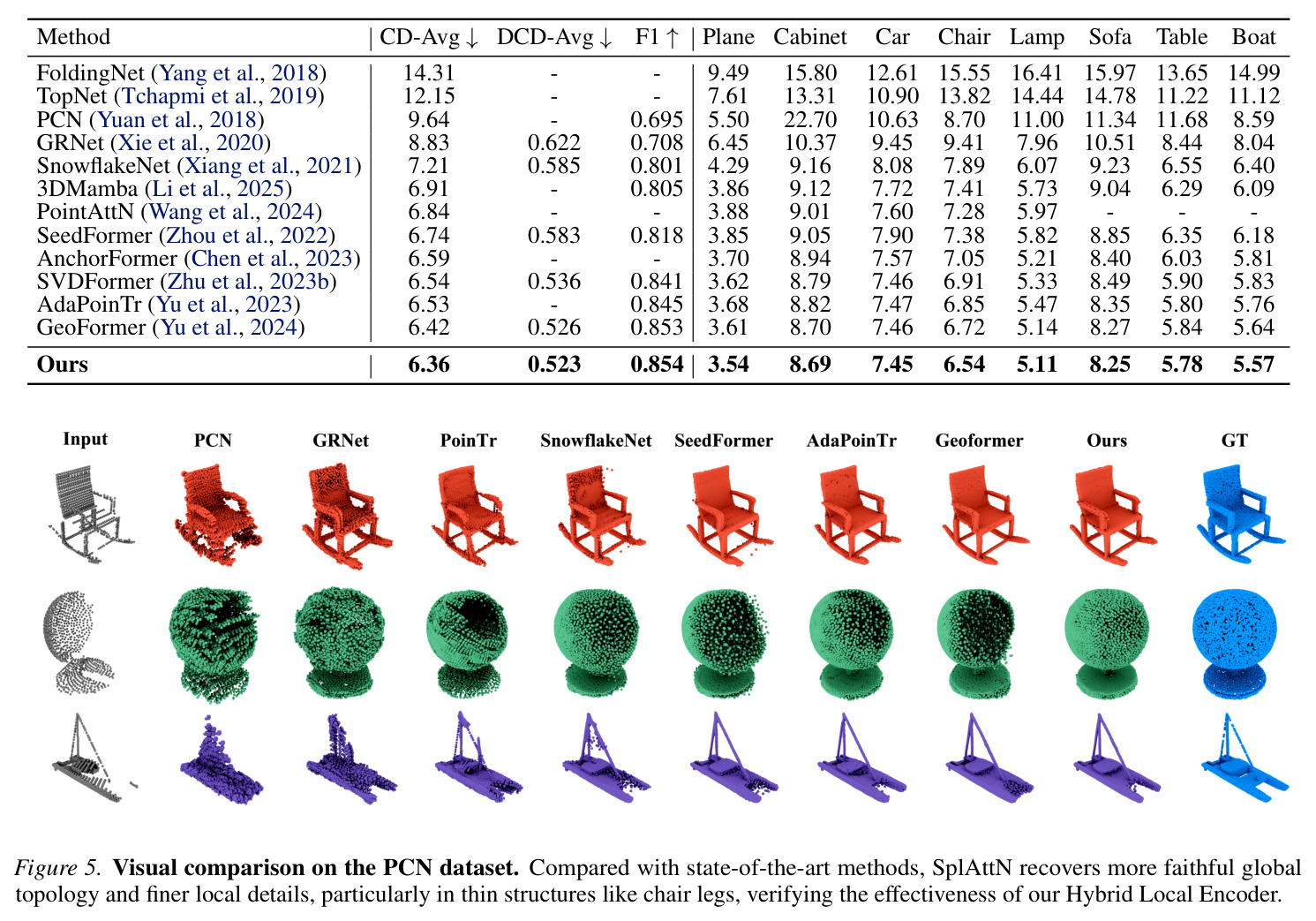

Visual comparison on the PCN dataset. Compared with state-of-the-art methods, SplAttN recovers more faithful global topology and finer local details, particularly in thin structures like chair legs, verifying the effectiveness of our Hybrid Local Encoder.
Figure 5: Visual comparison on the PCN dataset. Compared with state-of-the-art methods, SplAttN recovers more faithful global topology and finer local details, particularly in thin structures like chair legs, verifying the effectiveness of our Hybrid Local Encoder.

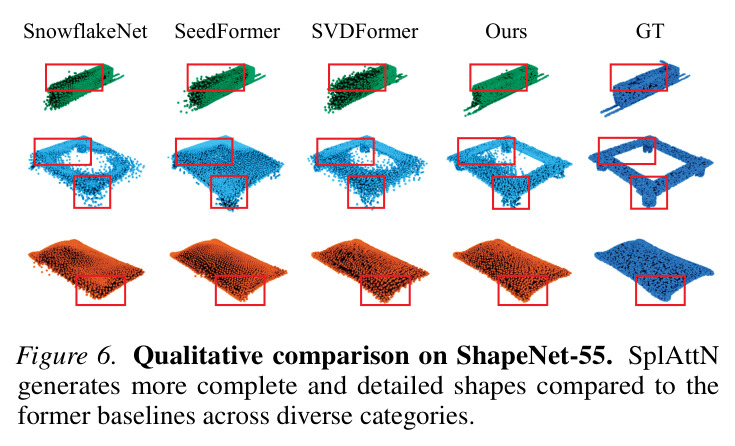

Qualitative comparison on ShapeNet-55. SplAttN generates more complete and detailed shapes compared to the former baselines across diverse categories.
Figure 6: Qualitative comparison on ShapeNet-55. SplAttN generates more complete and detailed shapes compared to the former baselines across diverse categories.
Verification of Multi-Modal Dependency. We compare SCS sensitivity against Cross-Modal Information Throughput (CMIT). Unlike baselines with low CMIT showing negligible sensitivity, SplAttN achieves a dominant CMIT of 200.5. This high throughput strictly correlates with a substantial consistency drop upon visual removal, confirming a valid cross-modal dependency rather than template retrieval.
Figure 8: Verification of Multi-Modal Dependency. We compare SCS sensitivity against Cross-Modal Information Throughput (CMIT). Unlike baselines with low CMIT showing negligible sensitivity, SplAttN achieves a dominant CMIT of 200.5. This high throughput strictly correlates with a substantial consistency drop upon visual removal, confirming a valid cross-modal dependency rather than template retrieval.
KITTI Robustness - Sample 1. Three-view feature comparison under sim-to-real domain shift.
Figure 15: KITTI Robustness - Sample 1. Three-view feature comparison under sim-to-real domain shift.
查看结构化数据
任务指标本文基线提升
PCN 8 类点云补全（CD-Avg, L1, $\times 10^3$） Chamfer Distance (↓) 6.36 GeoFormer 6.42 / SVDFormer 6.54 / AdaPoinTr 6.53 较 GeoFormer 降 0.06（约 0.9%），较 SVDFormer 降 0.18（约 2.8%）
PCN 8 类点云补全（DCD-Avg） Density-aware CD (↓) 0.523 GeoFormer 0.526 / SVDFormer 0.536 较 SVDFormer 降 0.013；DCD 兼具密度均匀性，更严格
PCN 8 类点云补全（F1） F1-Score (↑) 0.854 GeoFormer 0.853 / SVDFormer 0.841 +0.001 vs GeoFormer；+0.013 vs SVDFormer
ShapeNet-55（55 类） CD-Avg (L2, $\times 10^3$, ↓) / F1 (↑) 0.77 / 0.520 SVDFormer 0.82 / 0.444；CRA-PCN 0.85 / -；PoinTr 1.09 / 0.464 CD-Avg 较 SVDFormer 降 0.05（6.1%），F1 涨 7.6 个百分点
ShapeNet-34/21 泛化（34 seen / 21 unseen） CD-Avg (↓) / F1 (↑) 0.65 / 0.533（seen），1.22 / 0.481（unseen） AdaPoinTr 0.73 / 0.469、1.23 / 0.416；SVDFormer 0.75 / 0.457、1.28 / 0.427 unseen CD 较 SVDFormer 降 0.06，F1 涨 5.4 个百分点，验证零样本迁移能力
KITTI 反事实（视觉置零后 SCS 变化） SCS Drop (↓ 越大越依赖视觉) −26.1% SVDFormer +0.4%（基本不依赖）、GeoFormer +20.9%（视觉成噪声） 唯一一个视觉输入确凿重要的方法，体现真正的跨模态 Connection
KITTI 跨模态信息吞吐 CMIT ($H(V)\times C(V)$) 200.5 SVDFormer（Hard-Depth）、GeoFormer（Hard-RGB）显著更低（图中对比） CMIT 绝对主导地位，正相关于 −26.1% 的 SCS 跌落
KITTI 特征覆盖率（Top View） Active Pixel Coverage (↑) 25.7% 硬投影方法 <10%（Front View 仅 5.3%） 约 4.3× 提升，缓解了熵坍缩的物理表现

局限与改进

作者承认的局限：(1) 表 8 显示 SplAttN 参数 65.89M、单卡 RTX 3090 上推理延迟 40.75 ms、显存 0.58 GB，相比 SVDFormer（58.09M, 31.72 ms, 0.55 GB）参数量与延迟都偏高，实时部署有压力；(2) 训练依赖 4× RTX 4090，复现门槛较高；(3) KITTI 评估用了标准化协议（§D.3），把真实 LiDAR 强行对其到 ShapeNet 坐标系，避免了极端域差，这本身也是一种简化。本文的可观察局限：(a) Gaussian 核尺寸固定为 $k=4$，并未对不同距离/类别自适应学习，过于依赖经验调参；(b) 反事实评估只在 KITTI cars 子集上跑 2401 个样本，未涵盖行人、自行车等多类别；(c) 视觉特征实例化为伪彩色 CCM（3 通道归一化坐标），未真正接入高语义层的 CLIP/DINOv2 等大模型，可能错失更强先验；(d) Graph Transformer 与 Cross-Attention 的多次堆叠带来宏观层面的训练不稳定（loss 曲线在附录应有展示），需要 one-cycle 余弦退火才能收敛；(e) 对 Hub 类（Plane、Chair）提升明显，但对 Lamp、Microphone 等细长稀疏类的 Hard 子集仍较大（Lamp CD-H 2.97 vs 简单时 0.44，相差 6.7 倍），极端缺失的几何仍难处理。

独立分析的弱点

第一，Gaussian 核 $\sigma$ 单一标量无法应对深度范围跨度大的场景：KITTI 车载场景近处汽车可能 5 m、远处卡车 100 m，统一带宽会导致近处过度模糊、远处仍旧稀疏。可改进方向是深度自适应带宽 $\sigma_k = \sigma_0 \cdot z_k$（与深度成线性或二次关系），并把 $w_k(q)$ 写成可学 MLP。第二，视觉特征被刻意实例化为 3 通道 CCM，放弃了 TinyViT 高层语义（只用了 max-pool 输出），这相当于主动回避了 ImageNet 预训练的语义优势。可改进方向是把 TinyViT 中间层（如第 6/12/18 层）多尺度特征分别嵌入独立高斯通道，由解码器自适应融合。第三，推理延迟 40.75 ms 相比 PCN 基线 1.9 ms 高出 20 倍，原因是 Self-Attention + Cross-Attention 多次堆叠 + DGCNN EdgeConv。可改进方向是把 Cross-Attention 替换为线性注意力（Performer/Linear Transformer），并在 Local Encoder 中用分组 EdgeConv 减半邻居数。第四，KITTI 反事实只测了 cars 一种类别，对其它域（行人、自行车、夜间、雨雾）是否仍依赖视觉未知，应扩充为 KITTI 全类别与 nuScenes/CADC 多源数据集。第五，训练目标只用了 Arc-CD，未引入对抗约束或多视角一致性损失，可能在稀疏视角下产生多解（mode averaging）

未来方向

作者明确提出的方向：(1) 无监督域自适应，把 PCN 训练的模型直接迁移到真实激光雷达场景；(2) backbone 轻量化，目标把参数量压到 30M 以下、延迟 15 ms 以内；(3) 研究能显式增强模态对齐、同时抑制冗余信息的更紧凑融合机制。基于本文成果可延伸的方向：(a) 把可微高斯溅射推广到 3D Gaussian Splatting 形式，用 3D 椭球替代各向同性高斯，从而处理点云与雷达点之间的天然各向异性；(b) 引入自监督一致性损失（如跨视角 CD cycle loss）让模型在缺失视角下也能训练，缓解对 PCN/ShapeNet 完整标签的依赖；(c) 把 SCS 反事实评估推广为通用协议，在多模态 3D 检测、分割任务上系统化度量'依赖性'；(d) 把 Cross-Modal Information Throughput 作为损失项加入训练，让支集扩展从被动结果变为主动目标，可能进一步缩小 KITTI 与 PCN 的差距；(e) 探究如何把 Gaussian Soft Splatting 与 diffusion-based completion (Cheng et al., 2023) 结合，用高斯场构造更稳定的迭代去噪中间表征。

复现评估

论文明确给了开源地址 https://github.com/zay002/SplAttN，配合附录 D 的实现细节（KITTI 标准化四步法、DGCNN oracle、AdamW + one-cycle cosine）和 §4.1 的数据集划分，理论上可复现。硬件门槛较高：训练 4× RTX 4090（约 4×24 GB 显存），单卡 RTX 3090 可做推理（附录 E 给出 0.58 GB 显存、40.75 ms/样本）。复现难度：中等偏上。理由：(a) Gaussian Soft Splatting 需要自实现 CUDA 算子或使用 pytorch3d 自带的 splatting 接口，文档不充分；(b) EdgeConv + Self-Attention + Cross-Attention + DGCNN 联合训练收敛对学习率、warmup、梯度裁剪敏感，需调参经验；(c) 数据预处理：PCN 反投影、ShapeNet-55 多视角渲染都需要相机内参 $\pi$，需用 Blender 脚本重新渲染；(d) KITTI 反事实评估需要先训练一个 DGCNN oracle 分类器作为 SCS 的参考，工作量额外约 1 天。综合评估：在熟悉 3D 补全流水线的团队内约 2-3 周可复现表 1 主结果。

论文图表

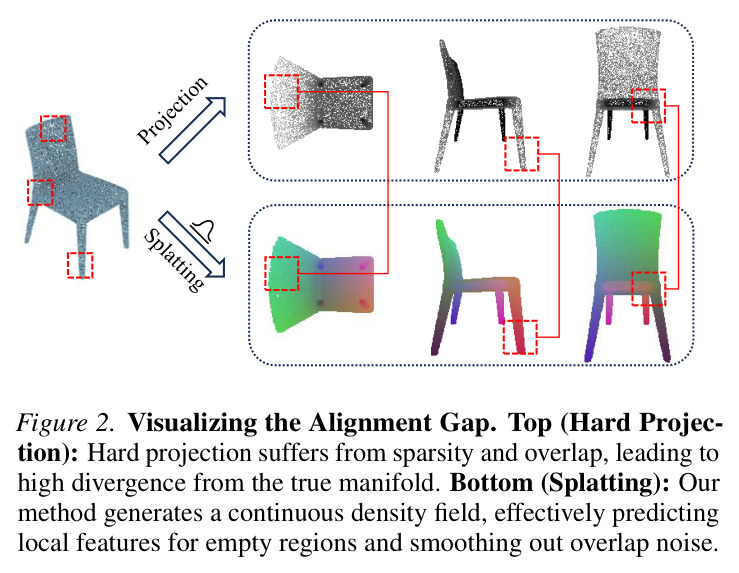

Visualizing the Alignment Gap. Top (Hard Projection): Hard projection suffers from sparsity and overlap, leading to high divergence from the true manifold. Bottom (Splatting): Our method generates a continuous density field, effectively predicting local features for empty regions and smoothing out overlap noise.
Figure 2: Visualizing the Alignment Gap. Top (Hard Projection): Hard projection suffers from sparsity and overlap, leading to high divergence from the true manifold. Bottom (Splatting): Our method generates a continuous density field, effectively predicting local features for empty regions and smoothing out overlap noise.

上下两栏对比同一稀疏点云在图像平面上的投影效果。上面 SVDFormer/GeoFormer 风格硬投影：只见若干个孤立亮点，大片区域全黑（熵坍缩），且多个 3D 点会落到同一像素造成 overlap 噪声。下面 SplAttN 风格软溅射：高斯核把每个亮点扩散成钟形光斑，相邻区域被平滑覆盖，overlap 区被密度归一化削弱。

这是 §3.2 公式 (1)→(3) 跃迁最直观的视觉证据。对一个跨模态方法的怀疑者，看完这张图就能立刻明白为什么 99% 的像素空着会让视觉编码器'无事可做'。

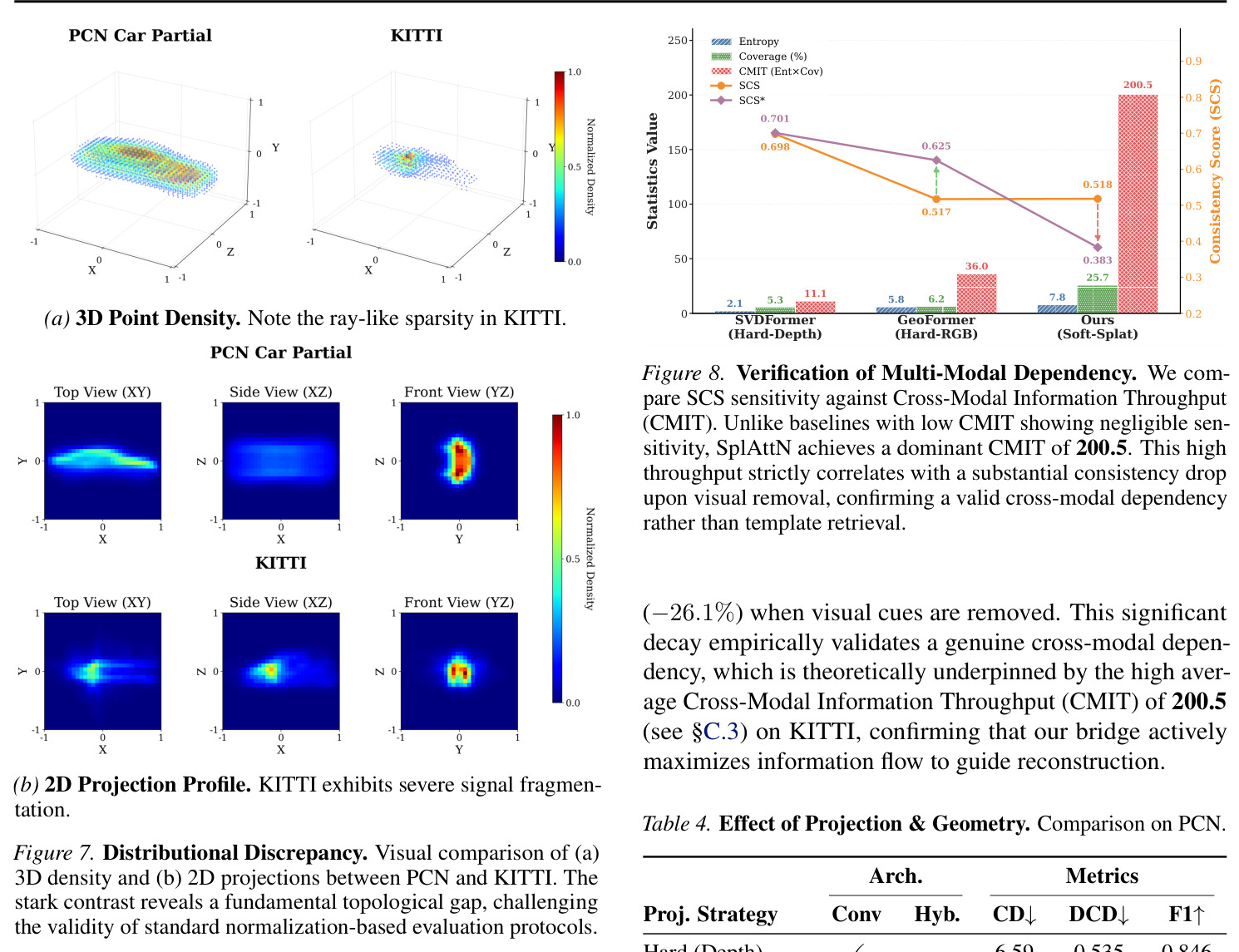

Distributional Discrepancy. Visual comparison of (a) 3D density and (b) 2D projections between PCN and KITTI. The stark contrast reveals a fundamental topological gap, challenging the validity of standard normalization-based evaluation protocols.
Figure 7: Distributional Discrepancy. Visual comparison of (a) 3D density and (b) 2D projections between PCN and KITTI. The stark contrast reveals a fundamental topological gap, challenging the validity of standard normalization-based evaluation protocols.

PCN vs KITTI 的双重对比。上排 (a) 3D 密度：PCN 是均匀采样，KITTI 呈射线状稀疏；下排 (b) 2D 投影剖面：PCN 是密集散布，KITTI 信号高度碎片化。

为 KITTI 反事实实验铺垫。它解释了为什么直接把 PCN 训练的模型丢到 KITTI 等于主动打破 i.i.d. 假设——这个分布差异正是检验'真跨模态 vs 伪多模态'的最佳压力点。
