AnalogRetriever：面向模拟电路检索的跨模态表示学习 AnalogRetriever: Learning Cross-Modal Representations for Analog Circuit Retrieval
首个将SPICE网表、原理图、功能描述三模态对齐到统一语义空间的模拟电路检索框架，平均R@1达75.2%。
前置知识
SPICE网表
SPICE（Simulation Program with Integrated Circuit Emphasis）网表是用文本形式描述电路拓扑和元件参数的语言，每一行通常定义一个器件（如MOS管、电阻、电容）及其连接到的电气节点，例如 'M1 vdd out 0 0 PMOS W=10u L=1u'。它本质上是一个图结构：器件是节点，连线是边，但节点名称是任意的字符串，拓扑信息隐藏在连接关系中。
网表是模拟电路最核心的可执行表示，所有仿真、综合和验证都基于它。要实现跨模态检索，必须让机器理解网表中的器件类型、端口语义和拓扑结构，而不仅仅是把代码当成字符串。
对比学习与InfoNCE损失
对比学习的核心思想是把语义相关的样本在嵌入空间拉近、不相关的样本推远。InfoNCE是其经典形式：对一个batch中的每个anchor样本，最大化它与正样本的相似度、最小化与所有负样本的相似度，形式化损失为 $\mathcal{L} = -\sum_i \log \frac{\exp(\text{sim}(v_i, v_i^+)/\tau)}{\sum_j \exp(\text{sim}(v_i, v_j)/\tau)}$，其中 $\tau$ 是温度参数。CLIP就是用这个目标把图像和文本对齐到共享空间。
AnalogRetriever的训练目标就是把InfoNCE扩展到三种模态（文本、图像、网表）的两两对齐，并在此基础上加入课程式难负例挖掘来提升细粒度区分能力。
关系图卷积网络（RGCN）
RGCN是GCN的扩展，为每种关系类型维护独立的可学习权重矩阵 $W_r$，在消息传递时按边类型聚合邻居信息：$h_v^{(l+1)} = \sigma(\sum_{r\in R}\sum_{u\in N_r(v)}\frac{1}{|N_r(v)|}W_r^{(l)} h_u^{(l)} + h_v^{(l)})$。这使得模型能区分不同语义类型的边。
模拟电路的网表中，MOS管的栅极、漏极、源极、衬底连接具有完全不同的电气含义。普通GCN对所有边用同一组权重，无法区分'控制信号输入'与'电流路径'，导致结构不同但拓扑相似的电路被混淆。RGCN正好解决这个问题。
CLIP视觉-语言模型
CLIP通过对比学习在4亿图文对上预训练，把图像和文本映射到共享的768维嵌入空间。它的ViT-L/14视觉编码器擅长处理自然照片，但对电路原理图这种'干净的线稿+领域符号'效果很差，零样本检索几乎等同于随机。
AnalogRetriever直接复用CLIP作为文本和图像编码器的基础，并通过冻结前16层、只微调后8层的方式做领域适配，既利用CLIP的通用语义先验，又避免灾难性遗忘。这是它能在小数据集上获得高精度的关键。
检索增强生成（RAG）
RAG是把外部知识库的检索结果注入到LLM的prompt中作为上下文，从而让生成结果基于真实证据、减少幻觉。在LLM-based电路设计中，RAG可以给LLM提供经过验证的参考设计，避免它凭空捏造拓扑。
AnalogRetriever的最终落地价值不在检索本身，而在它作为RAG模块嵌入AnalogCoder后，能把电路生成的功能通过率从62.0%提升到67.6%，并解决一些原本完全失败的任务。
研究动机
模拟集成电路（Analog IC）设计长期依赖工程师手动复用历史积累的IP模块，这与已实现高度自动化的数字设计形成鲜明对比。一个常见场景是：初级工程师拿到需求（如'设计一个带Miller补偿的两级OTA'）后，需要在教材、论文、内部设计手册、过往项目代码库中用关键词反复搜索候选电路，找到原理图后再到Cadence Virtuoso中重新搭建并仿真调参，整个过程可能耗费数天。更糟糕的是，传统工具只支持单模态的精确字符串匹配，无法在'一段功能描述'、'一张原理图截图'和'一份SPICE网表'之间互通——这三种模态在物理意义上描述的是同一个电路，但现有搜索引擎把彼此割裂。论文开篇即指出：与自然图像相比，电路原理图是带有领域专用符号的干净线稿，不在CLIP等通用视觉-语言模型的预训练分布中，零样本检索Recall@1仅约2.5%，等于随机猜测。
本文的目标是论文的目标是构建首个统一的三模态检索框架AnalogRetriever，把SPICE网表（代码）、原理图（图像）、功能描述（文本）映射到同一个共享语义嵌入空间中，使得任意一种模态作为query都能检索到其余两种模态的top-K候选，从而支撑'用自然语言描述需求→自动得到匹配的原理图与网表'这一全新工作流（论文图1(b)所示），并以RAG的方式增强现有LLM-based电路生成工具的功能正确率。具体而言，作者希望在6个跨模态方向（C↔I、C↔T、I↔T）上都达到实用水平的召回率。

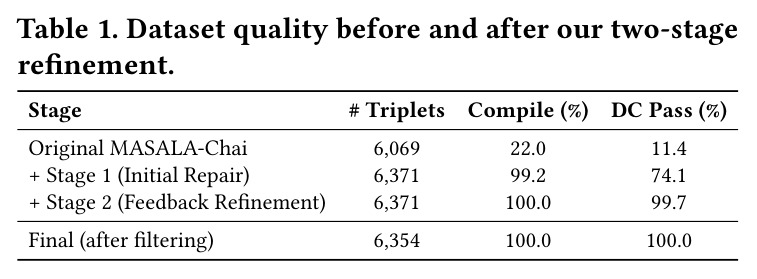

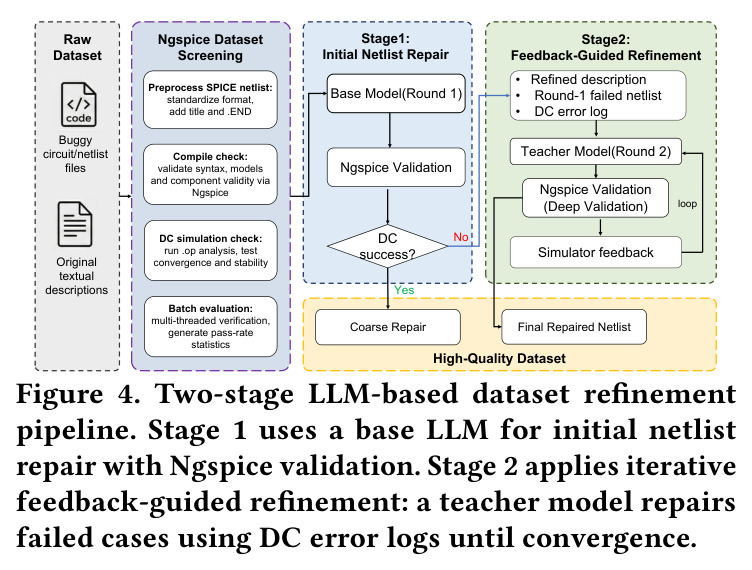

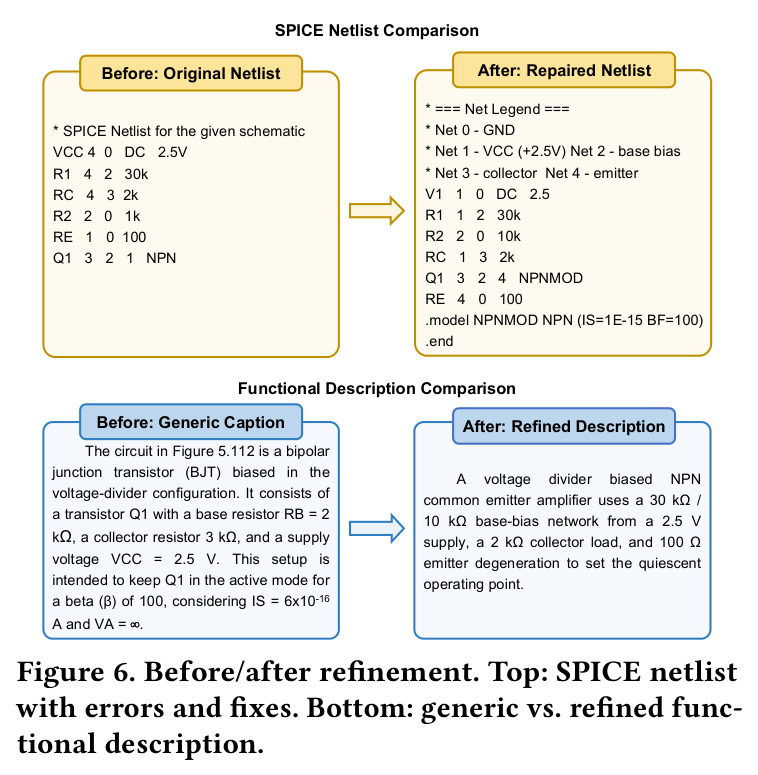

与已有工作不同的是，以往工作主要走两条路：一条是'用LLM从规格直接生成电路'（如AnalogCoder、LaMAGIC、Artisan），它们依赖生成式方法，受幻觉和拓扑无效问题困扰；另一条是'单模态内的精确检索'（如CROP把网表当文本做向量化），只能支持有限的方向。AnalogRetriever的独特切入角度是把检索和生成视为互补而非竞争：用经过验证的历史设计作为'锚点'去约束LLM的生成空间。具体技术新颖性体现在三点：（1）首次把拓扑感知的图编码器（port-aware RGCN）与预训练VLM在统一对比学习目标下对齐；（2）提出三阶段课程训练策略来稳定'随机初始化的GNN + 预训练CLIP'的联合优化；（3）通过两阶段LLM驱动的数据集修复流水线，把MASALA-Chai的SPICE编译通过率从22%提升到100%，DC工作点通过率从11.4%提升到100%，为整个研究社区提供了首个真正可用的模拟电路三模态数据集。
核心方法

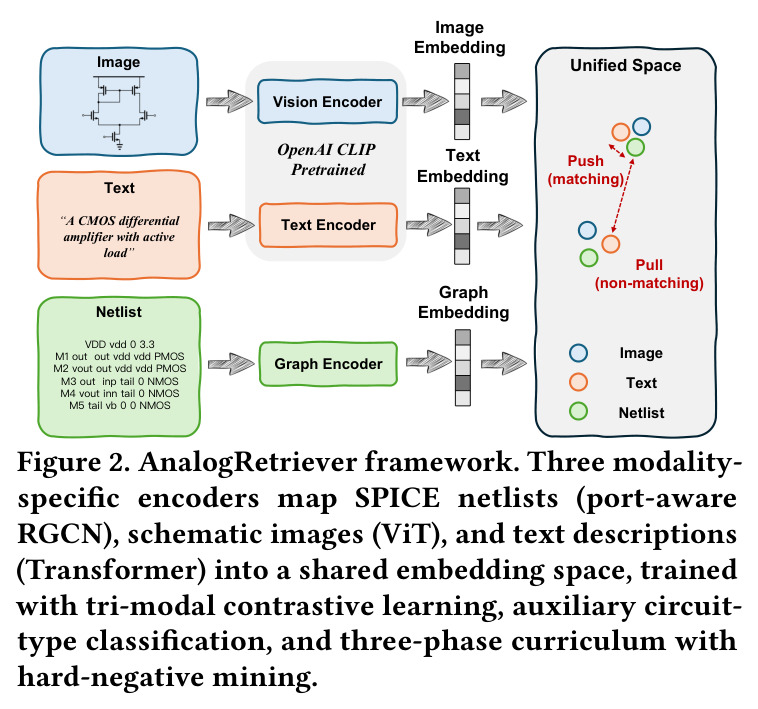

AnalogRetriever的整体思路是'三个模态各自一个编码器+统一对比学习目标+课程式训练'。直觉上，文本和图像可以直接用现成的CLIP（一个ViT-L/14 + 一个Transformer文本编码器）做特征提取，但SPICE网表必须用图神经网络才能捕捉'器件-端口-连接'的拓扑结构；为了让三类向量可比，作者把它们都投影到一个 $d=768$ 的共享空间，并用InfoNCE目标在batch内做两两对齐。训练采用三阶段课程：第一阶段只训练RGCN、CLIP全部冻结，让图编码器'暖机'对齐到CLIP空间；第二阶段解冻CLIP并启用6向全对比损失；第三阶段引入'课程式难负例挖掘'，按电路功能聚类逐步加大同簇内难负例比例。直觉是先让模型分清'放大器 vs 振荡器'这类粗粒度差异，再逼它分清'共源级 vs 共栅级'这类细粒度拓扑差异。最终整个框架在H200单卡上训练20个epoch。
与已有方法的本质区别在于三点：第一，'port-aware'——作者手工定义了20种边类型覆盖MOS管（drain/gate/source/bulk）、BJT（collector/base/emitter）、电压源/电流源（±）、二极管（anode/cathode）、无源R/C/L、四种受控源端口、shared_net（同一电网上器件-器件连接）、subckt_terminal（子电路接口），让RGCN按端口语义区分消息传播，这比普通GCN（所有边共享一组权重）在代码相关检索方向上额外带来+2.3 R@1（I→C）和+1.4 R@1（T→C）的提升；第二，'tri-modal mutual enhancement'——实验发现即使Image↔Text方向只用CLIP且数据相同，加入代码模态后这两个方向的R@1也分别提升+7.7和+8.7，说明拓扑信息对共享空间有正则化作用；第三，'curriculum hard-negative mining'——用K-means（K=30）对功能描述聚类，每个batch按比例 $\alpha_m=\min(\alpha_{\max}, \alpha_0 + \frac{m-1}{M-1}(\alpha_{\max}-\alpha_0))$ 从同簇内采样难负例，$\alpha$ 从0.05线性增长到0.3，迫使模型在'功能描述相似但拓扑不同'的电路间做精细区分。
方法步骤详情

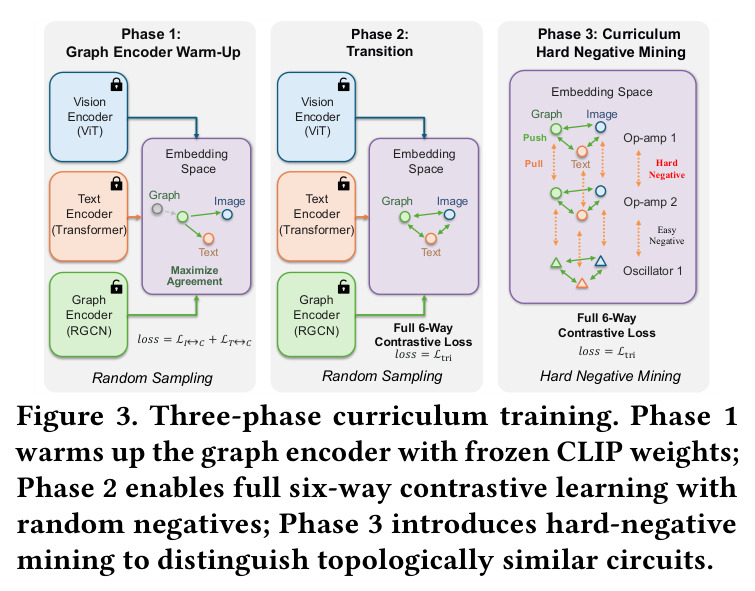

方法的具体步骤可分为四块。第一，**数据预处理**：把schematic图像resize到224×224；用自定义解析器把SPICE网表解析为异构图，每条边带一个port-type标签（共20种）；每条文本描述用sentence-transformer做嵌入后用K-means聚成30个功能簇；用LLM把每条电路标注为19种canonical topology之一（如差分对、电流镜、OTA、bandgap、VCO、比较器、LDO、滤波器等）。第二，**三编码器架构**：图像侧用CLIP ViT-L/14（前16层冻结、后8层微调）；文本侧用CLIP Transformer全部微调；网表侧用2层RGCN（隐层512维）、GraphNorm稳定梯度、attention pooling聚合（$g_i = \sum_v \alpha_v h_v^{(L)}, \alpha_v \propto \exp(w^\top h_v^{(L)})$），最后过一个2层MLP（1024→768）投影到CLIP空间并L2归一化；每个节点特征 $h_v^{(0)} = W_{\text{fuse}} [\text{Emb}(x_{\text{type}}) \| \text{Linear}(\log(1+x_{\text{cont}}))]$ 融合器件类型离散embedding与连续参数（如W/L、阻值、容值）的对数归一化向量。第三，**训练目标**：对齐损失 $L_{\text{tri}} = \sum_{(a,b)\in\{(C,I),(T,I),(C,T)\}} (L_{a\to b}+L_{b\to a})$ 是6向对称的InfoNCE（标签平滑 $\epsilon=0.1$、可学习温度初值 $1/0.07$）；辅助分类损失 $L_{\text{cls}}=\frac{1}{2}[\text{CE}(f_{\text{cls}}(v^{(c)}), y) + \text{CE}(f_{\text{cls}}(v^{(t)}), y)]$ 让text和code嵌入都预测19类拓扑；总损失 $L_{\text{total}}=L_{\text{align}}+\lambda L_{\text{cls}}$，$\lambda=0.5$。第四，**三阶段课程训练**：Phase 1（epoch 1-6）只训练RGCN、CLIP全冻、损失仅含code-involved方向$L_{I\leftrightarrow C}+L_{T\leftrightarrow C}$、随机负采样；Phase 2（epoch 7-8）解冻CLIP、AdamW重建（CLIP 5e-5 / RGCN 5e-4）、线性warmup+余弦衰减、6向全loss、仍随机采样；Phase 3（epoch 9-20）激活难负例挖掘，$\alpha$ 从0.05线性增至0.3。
技术新颖性
技术新颖性主要体现在'对模拟电路领域先验的深度编码'和'对异构模态联合优化的稳定性设计'两个层面。前者方面，20种port-type边类型的RGCN是相对精细的工程化创新——它把'MOS管栅极连接'与'源极连接'在消息传递阶段就分开了，相当于让GNN内置了'控制端口 vs 功率端口'的领域知识；注意力pooling（而非mean/sum）则让模型自动识别电路中的'功能关键器件'（如输入差分对、输出级、偏置网络）并抑制'填充性器件'。后者方面，'freeze bottom 16 ViT blocks'是借鉴LoRA类adapter思想做的轻量化微调，避免小数据集上CLIP灾难性遗忘；'三阶段课程'则解决了'随机初始化的GNN噪声扰动预训练CLIP对齐'这一典型不稳定问题——TIC (RGCN)无课程时Avg R@1为67.7%，加入课程后达75.2%，提升+7.5个百分点，几乎全部来自代码相关方向。
实验结果

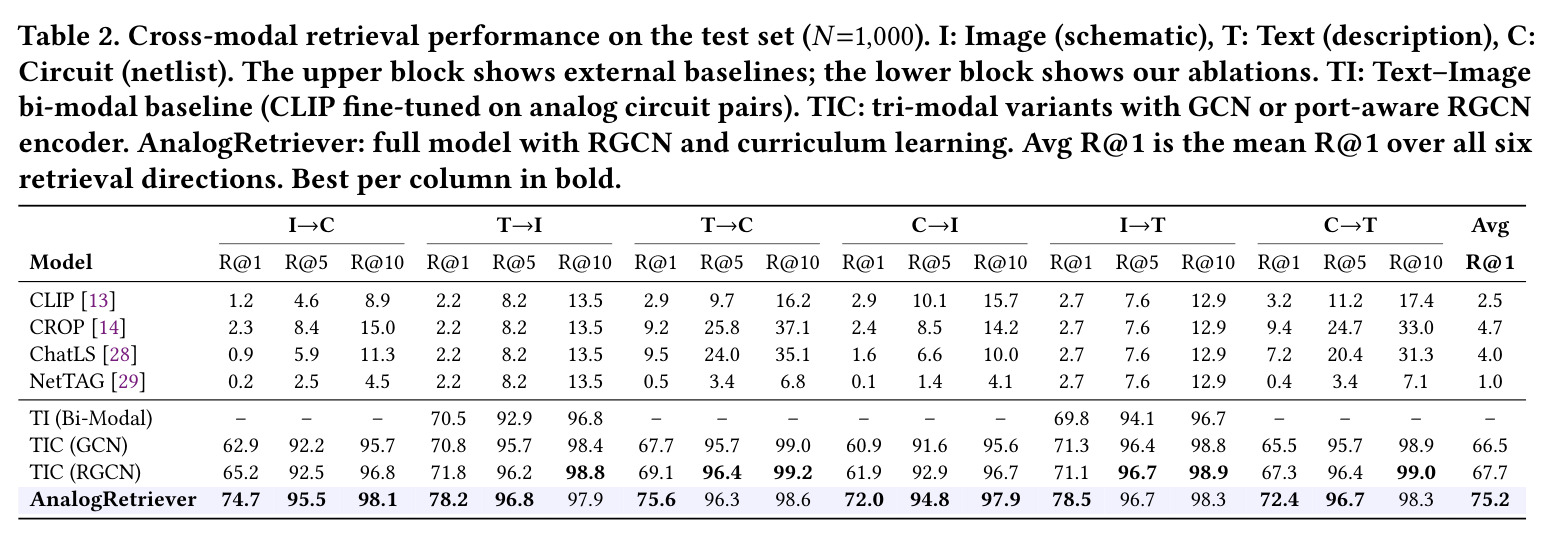

**核心实验一：跨模态检索主表（Table 2，N=1000测试集）。** AnalogRetriever在6个方向上分别取得：I→C 74.7、T→I 78.2、T→C 75.6、C→I 72.0、I→T 78.5、C→T 72.4，平均R@1 = 75.2%。最强基线CROP仅4.7%（代码当文本做CLIP嵌入），差距超15倍；CLIP零样本为2.5%；NetTAG（属性tagging）只有1.0%；ChatLS为4.0%。在R@5和R@10上，所有方向都超过94%和97%，意味着用户查询几乎总能在top-10候选中找到正确答案。**核心实验二：tri-modal mutual enhancement。** 仅用CLIP的Image↔Text双模态基线（TI）在T→I和I→T上分别为70.5和69.8；加入RGCN形成tri-modal TIC (RGCN)后这两个数字变成71.8和71.1（小幅下降或持平），但加上完整三阶段课程后AnalogRetriever把这两个方向拉升到78.2（+7.7）和78.5（+8.7），证明代码模态提供了互补的拓扑约束。**核心实验三：组件消融。** TIC (GCN) Avg R@1 = 66.5，换成port-aware RGCN提升到67.7（+1.2）；再叠加三阶段课程+辅助分类损失，最终达75.2（相对TIC RGCN +7.5），相对TI（仅Image-Text CLIP）提升更显著。**核心实验四：RAG集成到AnalogCoder（Table 3，24任务×5次试验×8个LLM）。** 8个LLM全部获得正增益，平均从62.0%提升到67.6%（+5.6pp）；最大增益在GPT-4o-mini（+10.0，从30.8到40.8）；Claude Sonnet 4.6达到新的SOTA 86.7%；Kimi-K2提升+8.3；GLM-4.6与Qwen3.5-397B提升+6.7；GPT-5.4-mini和Claude Sonnet 4.6绝对提升较小但本身已经很强（65.0%→67.5%，84.2%→86.7%）。**案例研究（Fig. 7）**：Task 9（Miller运放）中，无RAG的Claude Sonnet 4.6产出高阻节点无CMFB的失效电路（0/5），加上AnalogRetriever检索到的单端CMOS Miller参考后复现M1→M3拓扑+Miller电容，达到5/5；Task 17（Wien桥振荡器）中GPT-5.4-mini无检索时RC网络结构错误且反馈环路开路（0/5），有检索后构建出正确的Wien桥拓扑+闭环（4/5）。**Query expansion效果**：原始AnalogCoder任务描述通常只有3-6个token（如'A Wien Bridge oscillator'），CLIP文本编码器对这种短文本判别力弱；用GPT-5.4改写成topology-aware specification后，Wien桥OTA参考条目从rank 74/56/20跃升到rank 2/10/5，Miller OTA从rank 35跃升到rank 1。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| I→C 跨模态检索 | Recall@1 | 74.7% | CROP 2.3% / CLIP 1.2% / NetTAG 0.2% / ChatLS 0.9% | +72.4pp vs CROP（提升约32倍） |
| T→C 跨模态检索 | Recall@1 | 75.6% | CROP 9.2% / ChatLS 9.5% / NetTAG 0.5% / CLIP 2.9% | +66.1pp vs CROP（提升约8倍） |
| C→I 跨模态检索 | Recall@1 | 72.0% | CROP 2.4% / NetTAG 0.1% / ChatLS 1.6% / CLIP 2.9% | +69.6pp vs CROP（提升约30倍） |
| C→T 跨模态检索 | Recall@1 | 72.4% | CROP 9.4% / NetTAG 0.4% / ChatLS 7.2% / CLIP 3.2% | +63.0pp vs CROP（提升约7.7倍） |
| T→I 跨模态检索 | Recall@1 | 78.2% | CLIP 2.2% / CROP 2.2% / TI (bi-modal CLIP) 70.5% | +7.7pp vs bi-modal基线（tri-modal mutual enhancement） |
| I→T 跨模态检索 | Recall@1 | 78.5% | CLIP 2.9% / TI (bi-modal CLIP) 69.8% | +8.7pp vs bi-modal基线（tri-modal mutual enhancement） |
| RAG集成到AnalogCoder（24任务×5试验×8 LLM平均） | 功能通过率（%） | 67.6% | 62.0%（无RAG的AnalogCoder） | +5.6pp（8个LLM全部正增益；SOTA在Claude Sonnet 4.6达86.7%） |
| RAG对GPT-4o-mini的提升 | 功能通过率（%） | 40.8% | 30.8% | +10.0pp（最大单模型增益） |
局限与改进
**作者承认的局限**：第一，dataset仅覆盖19种canonical模拟拓扑，未涉及混合信号、RF和电源管理电路；第二，20种port-type边类型是手工定义的，对新器件技术（如GaN、SiC、FinFET）的泛化性有限；第三，工业级规模的电路数据库需要更高效的最近邻搜索（如product quantization）。**本文观察到的额外局限**：第一，AnalogRetriever的所有实验都在'测试集与训练集同分布'的MASALA-Chai子集上做，没有跨数据集验证（如AMSNet、Image2Net），模型在不同标注规范、不同EDA厂商的网表格式上是否仍能保持75% R@1尚未可知；第二，6个跨模态方向的R@1差距并不均匀——Image↔Text方向在78%左右，Code-involved方向在72-76%左右，代码侧仍比纯视觉-语言方向低3-7个百分点，说明RGCN的图表示可能仍是相对短板；第三，paper提到'TIC (RGCN)无课程时Avg R@1仅67.7'，意味着课程策略对性能的贡献极大（+7.5pp），但消融中没有'有课程但无hard-negative mining'的中间对照，因此课程中'warm-up vs unfreeze vs hard-negative'三段各自贡献多少并不清楚；第四，RAG实验的top-k、相似度阈值、device-type filter的具体超参没有披露，复现时可能对结果敏感；第五，'tri-modal mutual enhancement'声称代码加入后Image↔Text提升+8.7，但缺少'Image+Text双模态但用完全相同的CLIP且用同样大小的训练数据'的严格控制实验（TI bi-modal只用了Image-Text pair训练，没有'加入相同数量的code pair'的对照组），因此'topology regularize the shared space'的因果归因略弱。
独立分析的弱点
**弱点1：手工边类型词汇表的扩展性差。** 20种port-type是基于当前SPICE常见器件定义的，一旦遇到新型器件（如MEMS、TFET、photo-diode）就需要重新扩展词汇表并重新训练RGCN，对工业界快速演进的工艺库不友好。改进方向：可以让GNN先用连续embedding表示每条边（如加入一层edge-typed MLP），或用contrastive self-supervision自动聚类边类型，甚至可以引入一个'边类型预测'的pretext任务让模型学会隐式区分。**弱点2：对代码风格变化鲁棒性不足。** SPICE网表的写法在不同EDA工具、不同工程师之间差异极大（缩进、大小写、单位、续行符、模型库引用），作者用了自定义解析器规范化，但没有公开对'原始未规范化'网表的鲁棒性测试。改进方向：可以做'格式扰动增强训练'（随机改空格、删除注释、改变量纲），或在解析阶段引入LLM做'网表规范化'前置步骤。**弱点3：RGCN深度受限（仅2层）。** 作者声称'两层就足够覆盖典型子电路，跳数大于2反而过平滑'，但这与'fold-cascode op-amp'等复杂拓扑所需的更长依赖可能矛盾。改进方向：可以尝试GAT（graph attention）或Graph Transformer显式建模长程依赖，或加入residual dense connection增加深度。**弱点4：硬负例挖掘的聚类粒度依赖经验。** K-means的K=30是手工选择，30个簇对6,354条样本来说每簇约200条，对'放大器内部细分'可能粒度太粗。改进方向：可以做hierarchical clustering，让用户/任务自选检索粒度，或把K作为超参扫描。**弱点5：RAG部分仍依赖LLM做query expansion，每次部署都要先调一次GPT-5.4。** 对延迟敏感或隐私场景不友好。改进方向：可以训练一个小模型（如T5-small）专门做电路短描述→拓扑扩展，或用本地sentence-embedding + 关键词补全的轻量替代。
未来方向
**作者提出的方向**：第一，把数据集扩展到混合信号、RF和电源管理电路（cover更多19种canonical topology之外的领域）；第二，把20种手工边类型改为'learned relation vocabulary'以适应新器件；第三，工业级规模下用product quantization等近似最近邻算法提升检索效率。**基于成果可延伸的方向**：第一，'retrieval + generation'端到端联合训练——目前RAG是pipeline式（先检索后生成），可以让AnalogRetriever与AnalogCoder共享梯度，让检索器学习'什么样的参考对生成器最有用'；第二，'circuit editing'——给定一个已有电路+一段自然语言修改（如'把这个OTA改成folded cascode'），用三模态检索找到最相似的目标拓扑，再做diff-based修改；第三，'inverse design'——给定性能spec（GBW、增益、功耗），检索满足约束的参考电路，再做参数微调；第四，'few-shot novel topology generation'——把检索到的多个参考电路拼接融合，作为新拓扑的初始骨架交给LLM修改，可能突破现有19种canonical topology的天花板；第五，'多模态电路理解基准'——在检索之外加入captioning（看图/网表生成描述）、verification（判断网表是否符合功能描述）等任务，把数据集做成一个完整benchmark。
复现评估
**开源情况**：论文承诺'Our code and dataset will be released'（'upon acceptance'状态），目前（2026-04提交时）尚未公开。**数据集**：6,354 verified triplets（三模态对齐、SPICE 100%编译通过、DC工作点100%通过），是在公开MASALA-Chai基础上做了两阶段LLM修复，修复pipeline用GPT-5.4 + Ngspice simulator作为oracle，整个pipeline的prompt和stage设计在Fig. 4和Fig. 5中已详细公开。**算力**：所有实验在单卡NVIDIA H200上完成；AdamW、CLIP 5e-5 / RGCN 5e-4学习率、有效batch size 256、20 epoch、Phase 2重建优化器、辅助损失权重 $\lambda=0.5$、标签平滑 $\epsilon=0.1$、可学习温度初值 $1/0.07$ 等超参全部在Sec. 4.2中给出。**复现难度**：中等偏低——架构简单（CLIP + 2层RGCN），训练pipeline清晰，RAG部分依赖AnalogCoder（也已开源）和PySpice；主要门槛是Ngspice验证循环（Stage 2可能需要多轮迭代）和GPT-5.4 API调用（修复6,371条样本的两次调用，加上query expansion，对小团队有API成本压力）；超参敏感性方面，作者报告CLIP freeze bottom 16是基于消融，但未给出每层冻结数 vs 性能的完整曲线，复现者可能需要做小规模消融。**未明确披露的细节**：FAISS索引类型（猜测是IndexFlatIP但未明示）、RAG的top-k（论文Fig. 7显示top-1但Table 3实验未明确）、similarity threshold与device-type filter的具体阈值——这些对RAG实验的可复现性影响较大。
论文图表

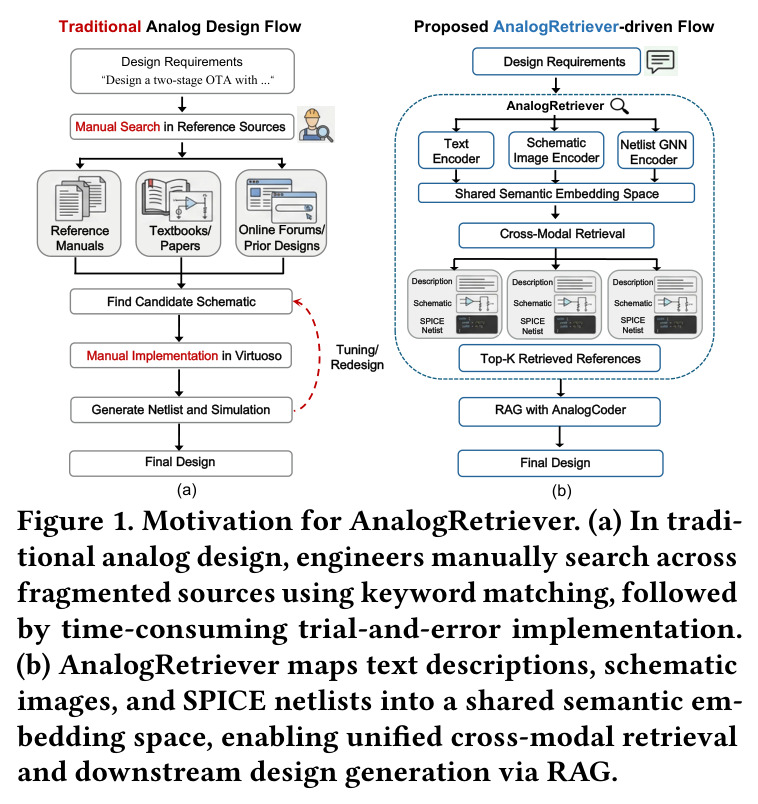

对比传统模拟设计流程（图a）与AnalogRetriever驱动的流程（图b）。左侧传统流程：工程师手动在参考手册、教材、论文、内部过往设计中用关键词搜索候选原理图，再在Cadence Virtuoso中手动搭建并仿真调参，最终产出设计。右侧AnalogRetriever流程：用户给出文本设计需求（如'设计一个两级OTA带Miller补偿'），AnalogRetriever用文本编码器、原理图ViT编码器、网表GNN编码器把三模态映射到共享语义空间，做跨模态检索返回top-K参考，再喂给RAG-based AnalogCoder生成最终设计。
这张图是整篇论文的'故事开场'，直观展示了模拟电路设计当前痛点（手动、碎片化、单模态）以及本文解决方案（一站式、三模态、RAG-ready）。它让读者在前30秒就理解AnalogRetriever为什么有必要存在。

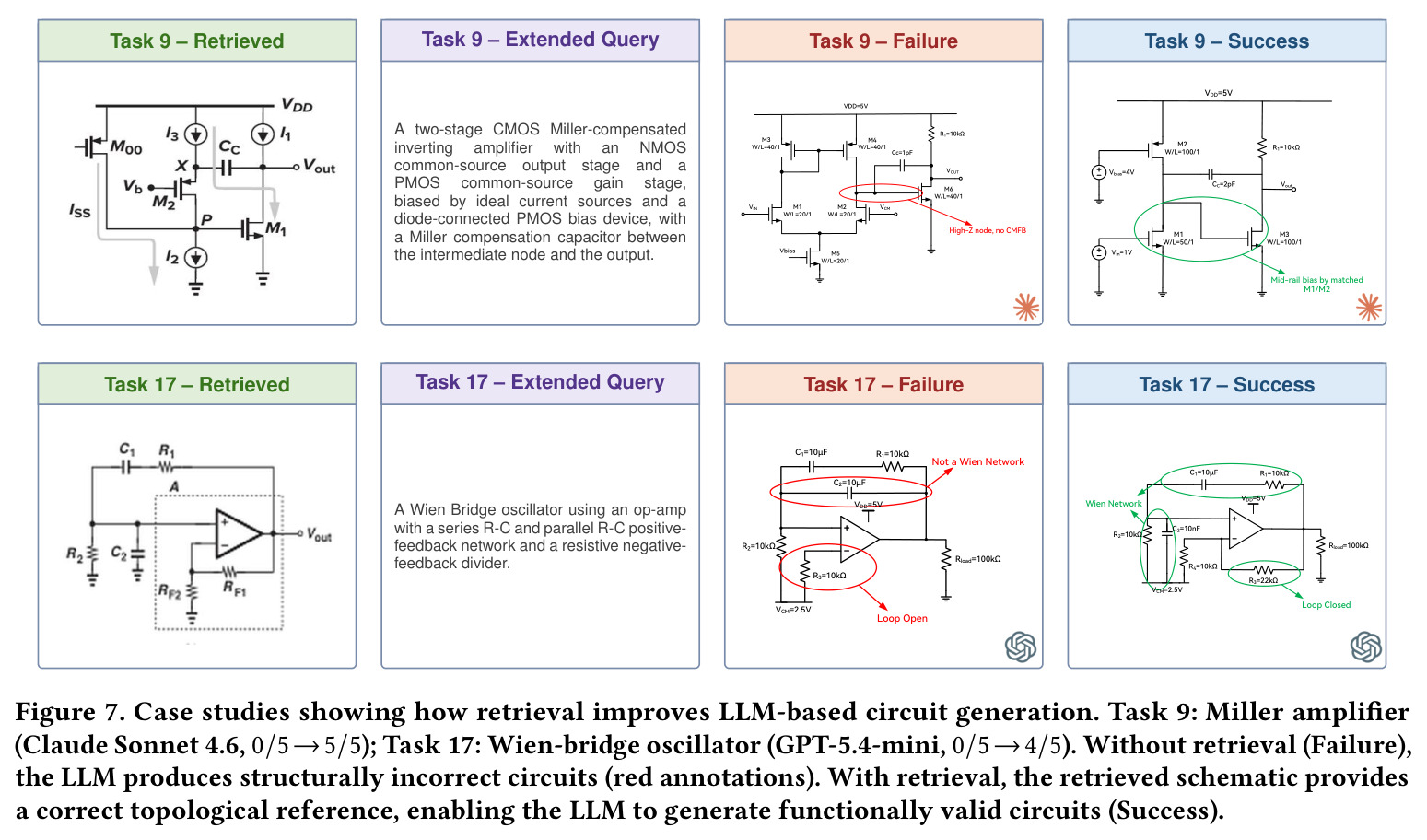

两个RAG case study。Task 9（Miller运放，Claude Sonnet 4.6）：从左到右四列——Retrieved（检索到的CMOS Miller补偿运放参考）、Extended Query（GPT-5.4改写后的topology-aware描述）、Failure（无RAG时LLM产出diff-pair+current-mirror load但无CMFB、高阻节点漂入triode，0/5）、Success（有RAG后LLM复现M1→M3 Miller拓扑+M1/M2 mid-rail bias+Cc Miller电容，5/5）。Task 17（Wien桥振荡器，GPT-5.4-mini）：从左到右四列——Retrieved（参考Wien网络）、Extended Query、Failure（RC网络结构错误、反馈环路开路、'Not a Wien Network / Loop Open'红字标注，0/5）、Success（有RAG后正确构建Wien桥拓扑+闭环、'Wien Network / Loop Closed'绿字标注，4/5）。
定性案例研究是RAG实验的灵魂——它把'功能通过率+5.6%'的抽象数字转化为可感知的'LLM从完全失败到稳定成功'的故事，是说服读者RAG有效性的最强证据。
