SPRITE：从静态美术稿到引擎可用的游戏 UI SPRITE: From Static Mockups to Engine-Ready Game UI

Yunshu Bai, RuiHao Li, Hao Zhang, Chien Her Lim, Ming Yan, Mengtian Li 📅 2026-03-18 👍 1 2026-07-13 08:36

UI 重建图像分割多模态大模型游戏 UI 视觉到代码零样本生成

arXiv HuggingFace PDF

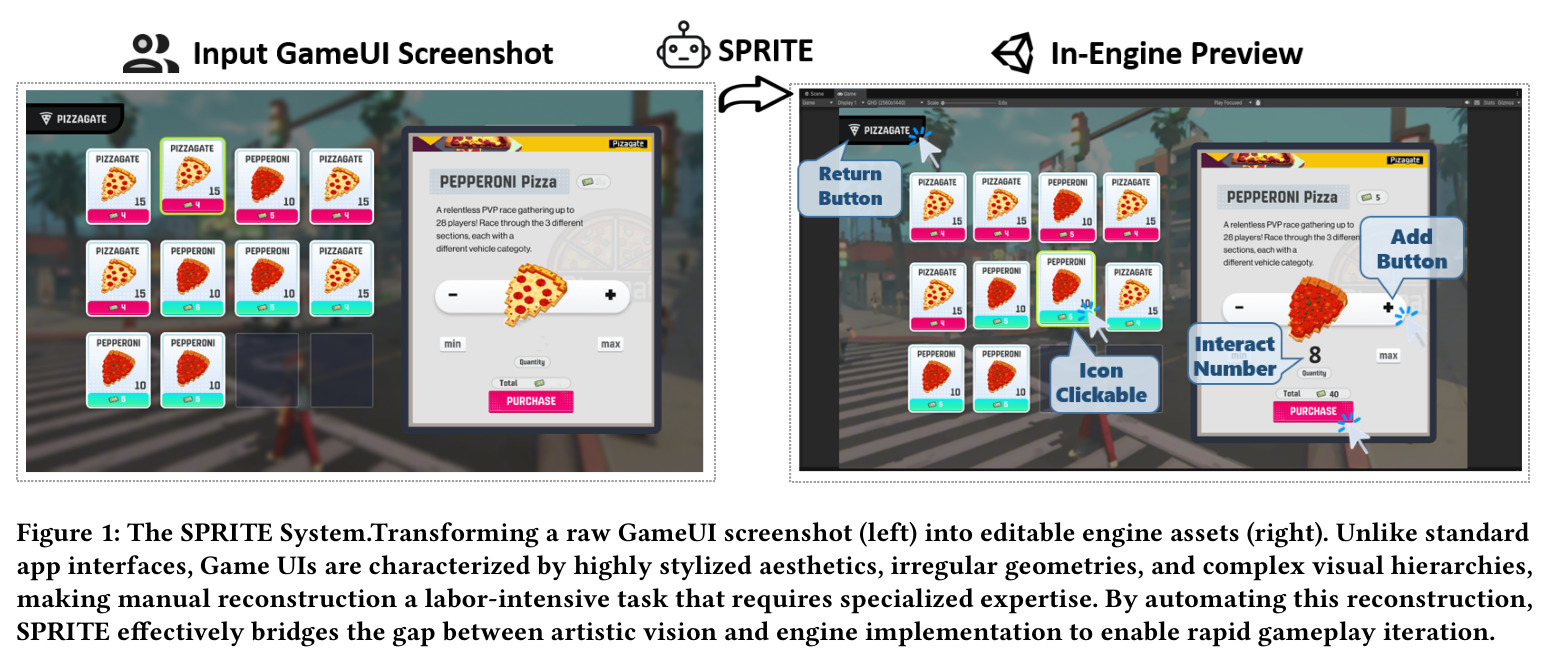

VLM+2D模型+YAML中转，把游戏UI截图自动还原为Unity资产。

前置知识

视觉-语言模型 (VLM)

视觉-语言模型是同时处理图像和文本的多模态大模型，能够看图说话、定位物体或基于图像做规划。本文用 Qwen3-VL 来解析 UI 截图中的语义层级，把像素内容映射到结构化标签。

SPRITE 的第一阶段靠 VLM 推断出 UI 的语义骨架，VLM 的零样本语义推理能力是整个流水线得以训练无关的关键。

YAML 中间表示

YAML 是一种用缩进表达嵌套结构的文本格式，比 JSON 更节省 token 且天然贴近 Unity UXML 的层级关系。SPRITE 用它作为视觉像素和引擎代码之间的'结构契约'。

YAML 既能压缩 20-30% 的 token，又与 UXML 缩进结构同构，是把视觉语义无损地传递给代码生成阶段的关键载体。

开放词汇目标检测 (GroundingDINO)

GroundingDINO 是一种零样本目标检测器，可以根据自然语言短语（如'红色按钮'）在图像中定位并框出目标，输出为边界框。SPRITE 用它接收 VLM 给出的视觉描述，定位 UI 元素位置。

VLM 语义准但坐标粗，GroundingDINO 把语义描述转成精确坐标，是粗到细流水线中'细定位'的关键一环。

图像分割 (SAM2) 与修复 (LaMa)

SAM2 (Segment Anything Model 2) 可以沿边界框生成像素级 mask，把不规则形状的 UI 元素完整抠出来；LaMa 是基于傅里叶卷积的修复模型，用来填补抠图留下的空洞，得到带透明通道的精灵图。

游戏 UI 元素往往是非矩形、有 alpha 通道的精灵，传统 DOM 抓不出来，必须用 SAM2 抠出不规则边缘、LaMa 修复遮挡缝隙。

研究动机

游戏 UI 的实现本质上是把高度风格化、富有艺术感的美术稿翻译成游戏引擎（Unity 等）里可交互的实体，但当前流程极其低效：开发者要手动切割、测量、逐个重建资产，这是一项'设计到引擎'的苦力活，严重拖累迭代速度。更关键的是，现有的'截图到代码'工具（如基于 GPT-4V、Gemini 的方案，以及 RICO、PubLayNet 等数据集训练的模型）是为 Web/移动端设计的，它们假设矩形 DOM 元素和流式布局；而游戏 UI 充满非矩形几何、alpha 通道叠加、不规则层级和 diegetic 元素，直接套用 web 模型根本产不出引擎所需的精确空间坐标、Unity UXML 这种专有格式。AutoGameUI 等方案则依赖配对的 Figma 源文件，现实中这些源文件往往不可得。

本文的目标是SPRITE 想要打通静态截图到 Unity 引擎原生资产（UXML/USS）之间的'语义与结构鸿沟'，让开发者从一张游戏 UI 截图直接得到可编辑、可交互的引擎资产，无需配对设计稿、无需领域微调、无需大规模标注数据。具体设计目标为：(DG1) 像素之上的语义与结构保真——要能识别非矩形几何和深度 diegetic 层级，输出可交互的场景图而非扁平 HTML；(DG2) 训练无关的零样本泛化——通过粗到细的感知流水线和模块化 YAML 中间表示，让系统对不同游戏类型开箱即用；(DG3) 双受众赋能——既给非程序员提供'零代码'原型入口，又给专业开发者提供可编辑的层级化'专家脚手架'。

与已有工作不同的是，SPRITE 的独特切入角度是放弃'端到端'思路，改用'粗到细 + YAML 中间表示'的解耦管线：先用 VLM 做语义推理（容忍坐标误差），再用 2D 基础模型做几何精修（不参与语义），用 YAML 桥接二者；并且明确选 YAML 而非 JSON（节省 20-30% token、与 UXML 缩进同构）。这套'视觉语言模型 + 视觉基础模型 + 专用代码 LLM'的异构协作，既绕过了游戏 UI 训练数据稀缺，又比纯 VLM 或纯像素分割更鲁棒。

核心方法

SPRITE 是一条训练无关的'粗到细'三阶段管线，整体思路是：让擅长语义的模型（VLM）只做语义，让擅长几何的模型（2D 基础模型）只做几何，让擅长代码的模型（LLM）只做代码翻译，三者通过一个 YAML 中间表示咬合。具体流程是：先用 Qwen3-VL 在'UI 大师'人设提示下扫描截图，把它解析成一份带层级、组件类型、视觉提示词的 YAML 骨架（Stage 1）；然后用 GroundingDINO 按 VLM 给的提示词定位、 SAM2 抠出像素级 mask、 LaMa 修复遮挡缝隙，最后把精确 bbox 和资源路径回填到 YAML（Stage 2）；再用 GPT-5/Claude 4.5 Sonnet 把这份校准过的 YAML 翻译成 Unity UXML + USS，并附 FLUX 用于资产生成式编辑（Stage 3）。

核心创新是把'视觉理解'和'几何提取'解耦，用 YAML 这种'结构契约'做中间桥梁，并显式选 YAML 而非 JSON。已有方法要么是纯 VLM 给出粗 bbox 无法处理不规则形状（Figure 5a-b），要么是纯像素分割但因缺少语义先验而把一个完整 UI 元素切得支离破碎（Figure 5c）。SPRITE 用 VLM 的语义先验去'指导' 2D 模型的抠图，让不规则、风格化的游戏 UI 元素既能被完整识别又能被像素级干净抠出，这和传统 Screenshot-to-Code 直接喂整张图让模型自己理解有本质区别。如果用公式粗略刻画各阶段之间的信息传递关系，可以写成 $I \xrightarrow{\text{VLM}} Y \xrightarrow{\text{2D model}} (Y, G) \xrightarrow{\text{LLM}} C$，其中 $I$ 是输入截图，$Y$ 是 YAML 中间表示，$G$ 是几何信息（bbox + mask + sprite），$C$ 是最终 UXML/USS 代码。

方法步骤详情

Stage 1（语义脚手架）：输入是单张游戏 UI 截图，Qwen3-VL 收到'UI 大师'系统提示后按预定义 YAML 模板输出层级化场景图，每个节点带 functional_component、parent、visual_cue 等字段；提示词强制 VLM 做'功能解耦、结构形式化、下游协同'三件事。Stage 2（精度接地与资源抽取）：以 YAML 中 ROI 的 visual_cue 为查询送进 GroundingDINO 得 bbox，再把 bbox 喂给 SAM2 抠出像素级 mask，用 LaMa 修复遮挡缝隙得到带 alpha 的干净精灵图，最后把精确坐标和资源路径回填到 YAML。Stage 3（引擎原生合成）：GPT-5/Claude 4.5 Sonnet 用 few-shot + 思维链把校准过的 YAML 翻译成 Unity UXML（结构）+ USS（样式），通过语义标签自动推断按钮 hover、点击等交互，最后用 FLUX 让用户对风格化资源做生成式编辑。三阶段输入输出严格隔离，每步可单独检查重跑。

技术新颖性

技术新颖性体现在三处：第一，'YAML 作为视觉-引擎结构契约'的设计并非单纯换数据格式，而是借 YAML 的缩进天然映射 UXML 嵌套，省 token 又保证结构同构；第二，'语义先验 + 像素级分割'的级联范式避开了纯 VLM 的坐标误差和纯 SAM 的语义模糊两个老问题；第三，整个系统是训练无关的 pipeline，而不是微调某个端到端模型，因此对 RPG/FPS/策略/休闲等不同游戏风格的 UI 都能零样本适用，这点和需要配对 Figma 文件的 AutoGameUI、需要大规模标注 RICO/PubLayNet 数据集训练的早期 Screenshot-to-Code 方法形成鲜明对比。

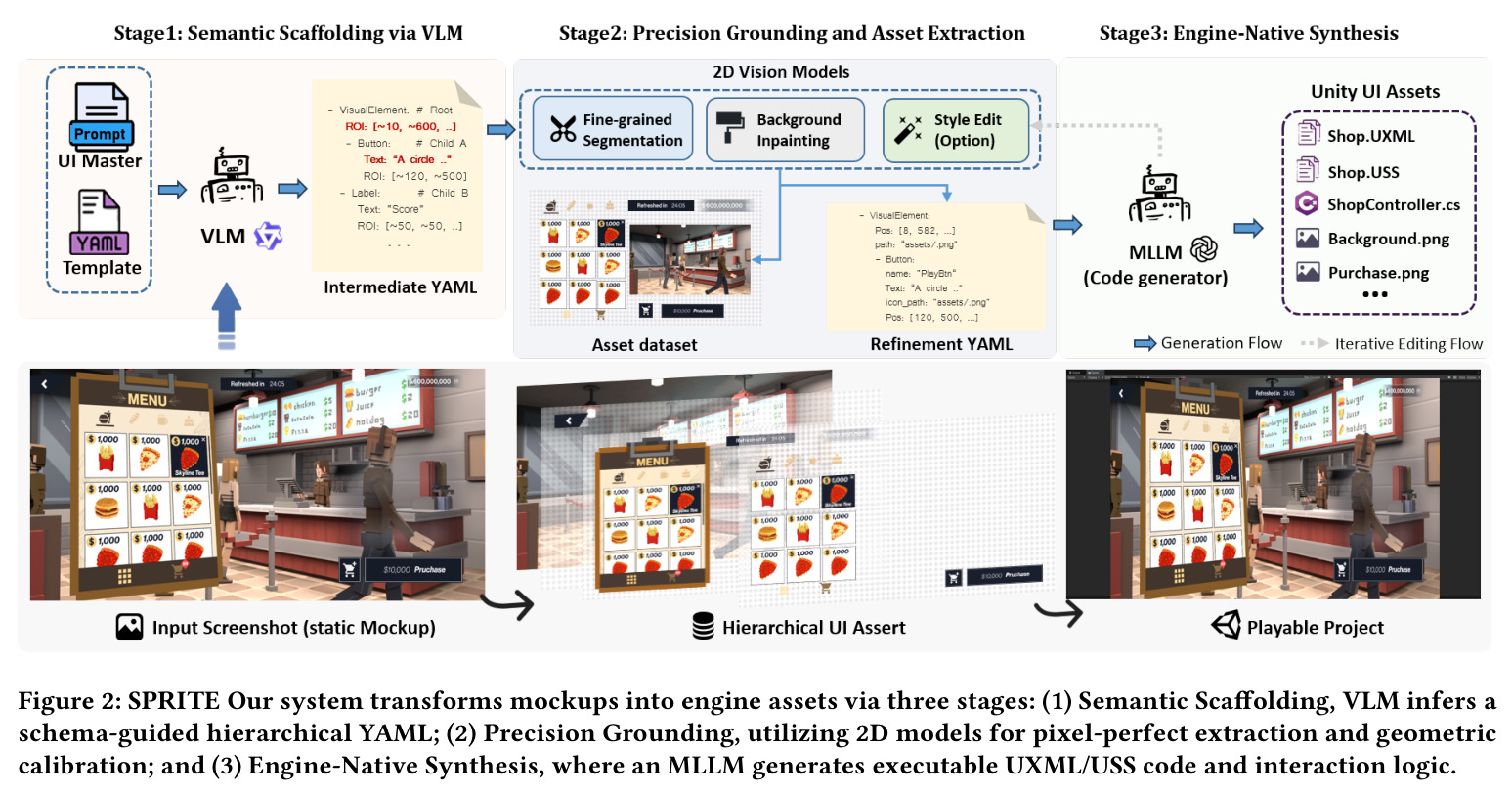

**Figure 2**: SPRITE Pipeline: three stages — Semantic Scaffolding, Precision Grounding, and Engine-Native Synthesis.

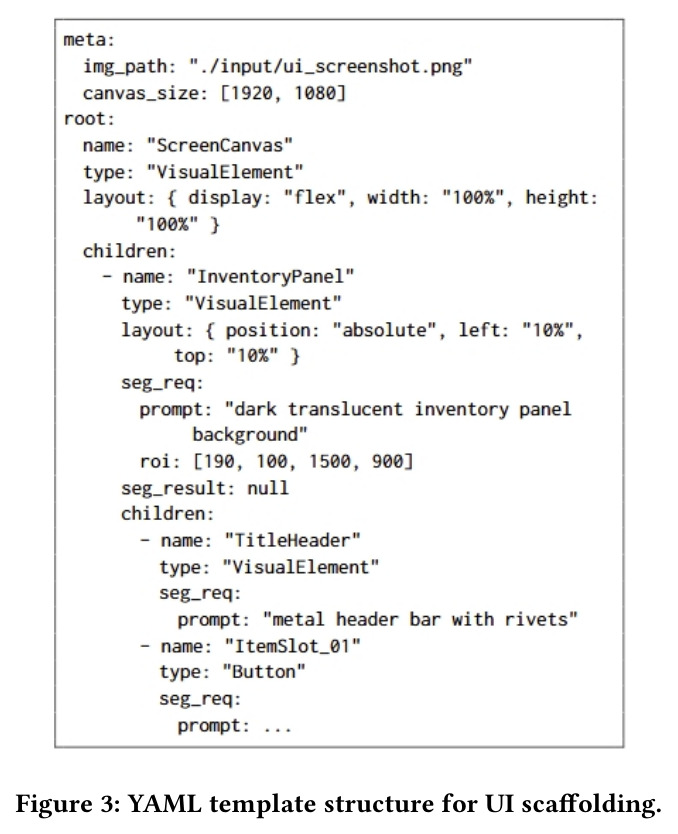

**Figure 3**: YAML template structure for UI scaffolding.

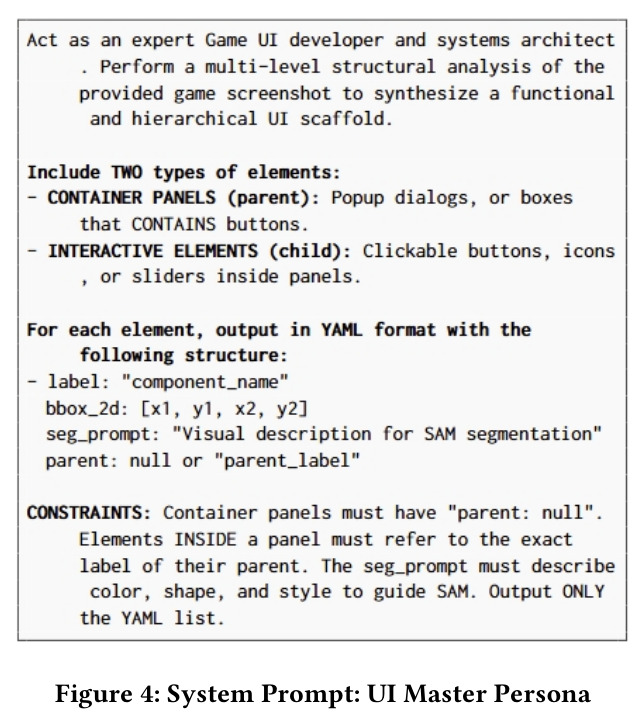

**Figure 4**: System Prompt: UI Master Persona.

实验结果

作者从三个层面验证了 SPRITE：定性资产抽取对比、专家评审、GAMEUI 基准测试。定性上 Figure 5 清楚显示标准 VLM 检测器（Figure 5a-b）只能给粗 bbox 无法处理不规则边界；零样本像素基线（Figure 5c）则把一个完整 UI 切得支离破碎；SPRITE（Figure 5d）靠语义脚手架引导，能完整抠出异形、风格化的精灵。GAMEUI 基准包含 RPG/FPS/策略/休闲等多种游戏的数百个高保真 UI，每条样本都配有 Figma JSON、分割精灵、专家手写 UXML/USS 三件套作为金标准。3 位资深 UI/UX 设计师用这套基准做了交互式专家评审，在 10 分李克特量表上给出：视觉保真度 8.5/10、层级逻辑 8.0/10、交互准确度 7.0/10，确认重构资产接近工业级标准。最后 SPRITE 已能正确推断按钮 hover、toggle、简单点击等基本交互，但在重度透明叠加、抽象 diegetic UI 以及拖拽/非线性动画等时间维度逻辑上仍力不从心。

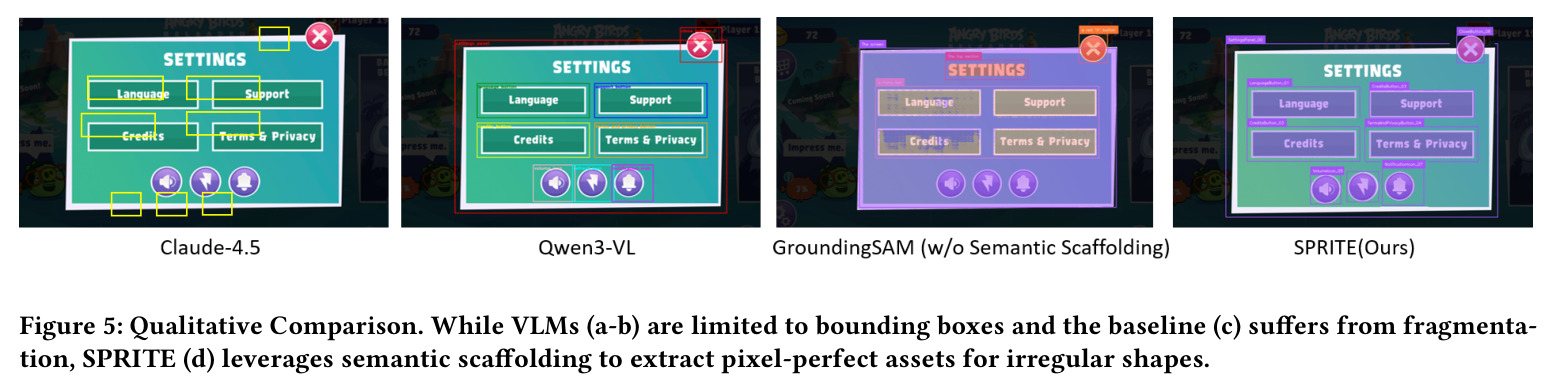

**Figure 5**: Qualitative Comparison: VLM detectors (a-b), zero-shot pixel baseline (c), and SPRITE (d).

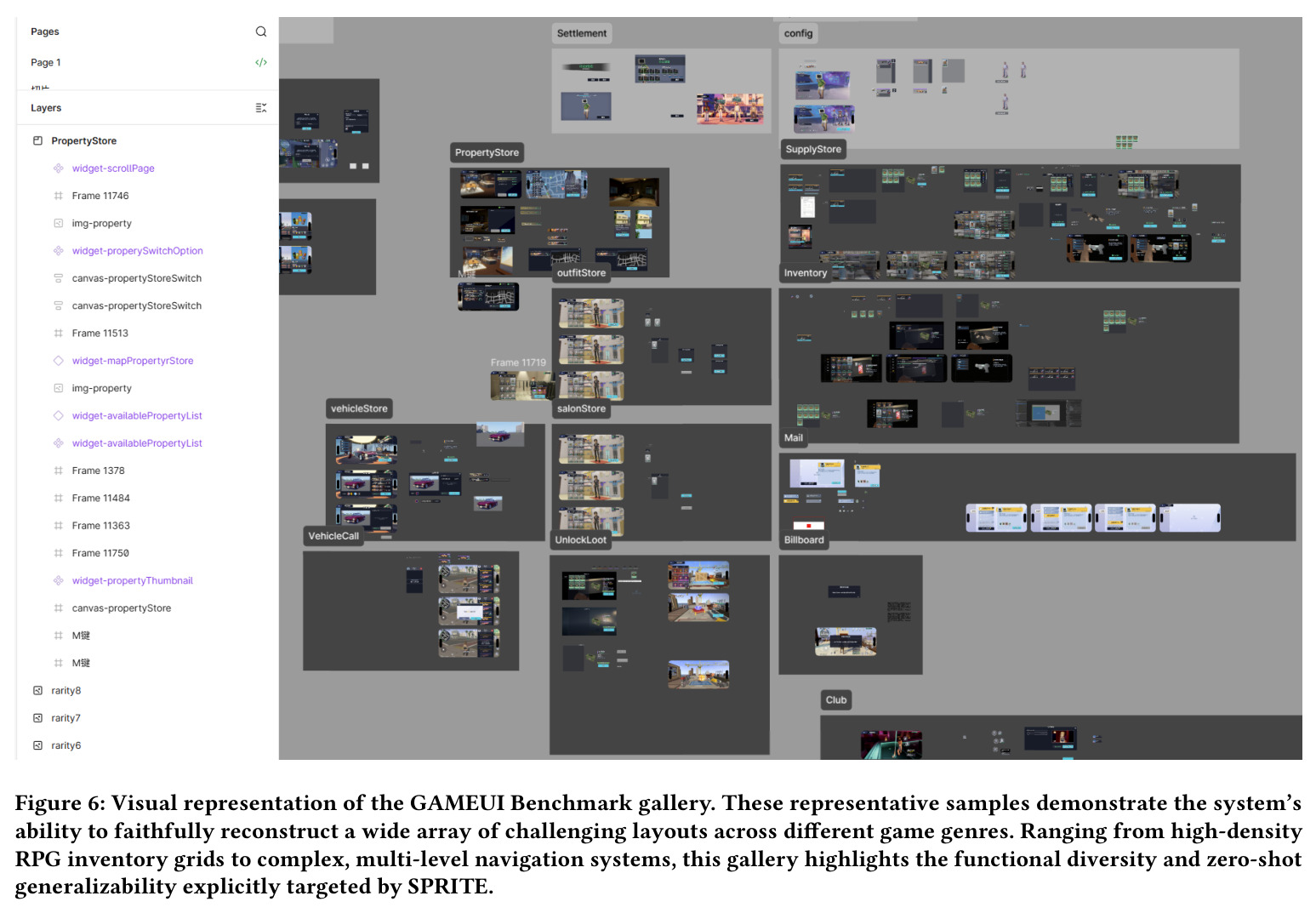

**Figure 6**: Visual representation of the GAMEUI Benchmark gallery.

查看结构化数据

任务	指标	本文	基线	提升
UI 资源像素级分割（异形精灵抠图）	视觉保真度（专家 10 分制评分）	SPRITE 在视觉保真度上得 8.5/10，干净抠出异形 UI 元素	标准 VLM 检测器（Figure 5a-b）只能给粗 bbox；零样本 SAM 类基线（Figure 5c）把元素切得支离破碎	相比纯 VLM 的 bbox 局限和纯像素分割的碎片化问题，SPRITE 通过语义先验引导实现了'语义对齐 + 像素干净'的协同
UI 层级结构重建（UXML 翻译）	层级逻辑合理性（专家 10 分制评分）	8.0/10，专家确认重构资产符合行业标准	纯 Screenshot-to-Code 工具（基于 GPT-4V/Gemini）产出的扁平 HTML 无法表达游戏引擎需要的绝对坐标和深度嵌套	YAML 缩进直接映射 UXML 嵌套，从源头上保证结构同构，避免了 HTML 中间层的信息损失
UI 交互语义推断（hover/click/toggle）	交互准确度（专家 10 分制评分）	7.0/10，能正确处理按钮 hover、toggle、简单点击等基本交互	传统自动流程没有交互推断，需人工补全	通过 VLM 的语义标签自动推断基本交互，但比视觉保真度低 1.5 分，复杂时间逻辑仍是瓶颈

局限与改进

作者明确承认两点局限：第一，对重度透明叠加和高度抽象的 diegetic UI 处理不佳，视觉边界本身就很模糊时纯语义先验也会失效；第二，复杂时间逻辑（拖拽机制、非线性动画曲线、状态机切换）完全不在当前 SPRITE 的能力范围内，'只重建静态 look' 而非'复现动态 feel'，这也是交互准确度比视觉保真度低 1.5 分（7.0 vs 8.5）的根本原因。从我自己的观察看，还存在以下隐性问题：benchmark 评测只有 3 位专家的 10 分制主观打分，缺乏客观的像素级重建误差（如 IoU、mAP）和 UXML 语法正确性的量化指标；专家样本量很小，统计显著性有限；GAMEUI 数据集是持续扩展中的项目，本次报告的样本规模未公开，难以横向对比；最后整条管线串联了 Qwen3-VL + GroundingDINO + SAM2 + LaMa + GPT-5/Claude 4.5 + FLUX 至少 6 个模型，推理延迟和 API 成本在实际生产中是不得不考虑的工程瓶颈。

独立分析的弱点

独立分析有四个主要弱点。第一，pipeline 长度膨胀：从截图到 UXML 至少经过 6 个模型的级联调用，任何一环出错都会向下游传播且很难定位，缺乏端到端可微的兜底；第二，专家评审规模太小，3 位设计师 + 10 分制李克特量表缺乏统计功效，也没有 IoU、mAP、UXML AST 匹配率这类客观指标；第三，benchmark 数据集规模、版本、每个样本的标注成本均未在论文中披露，第三方无法独立复现评分；第四，整套方案严重依赖闭源商业 API（GPT-5、Claude 4.5 Sonnet、FLUX），社区无法在开源 LLM 上做同口径对照，长期看会被供应商锁定。改进方向：可考虑把 Stage 2 几何抽取与 Stage 3 代码生成合并成单一多模态代码 LLM，缩短管线并降低误差传播；评测上增加像素级重建 IoU、UXML 语法正确率、交互功能测试用例通过率等客观指标；至少把 VLM 和 GroundingDINO 替换为开源版本（如 InternVL2、GroundingDINO 的开源权重）以便复现。

未来方向

作者自己提出三条研究路线：(1) 从静态视觉走向动态交互，引入 Video-LLM 分析多帧游戏录像，自动提取非线性动画曲线、状态机切换、hover-to-click 等条件视觉反馈，直接生成可用的引擎动画控制器和事件脚本；(2) 解耦生成式设计，把 UXML 结构与 USS 表现分离到潜语义空间，支持 prompt 驱动的全局换肤、A/B 测试、live-ops 活动变体生成；(3) 人机协作研究，做长期纵向实验考察艺术家和程序员对自动输出的信任校准、协作分工的演化以及认知负荷的转移。基于论文成果，我再补充两条延伸方向：一是把训练无关的 VLM 路线和 few-shot 监督微调结合，看能否在游戏 UI 子领域用极少样本换更高的结构精度；二是把整个 pipeline 封装为 Unity 插件让设计师在引擎内一键调用，进一步降低'AI 资产→ 引擎集成'的最后一公里摩擦。

复现评估

复现评估分三方面看。代码与权重：论文没有承诺开源代码或模型权重，6 个核心组件里有 4 个（Qwen3-VL 部分权重、GroundingDINO 权重、SAM2 权重、LaMa 权重）是公开的，但 GPT-5、Claude 4.5 Sonnet、FLUX 都是闭源商业 API，整套流程的端到端复现门槛较高。数据：GAMEUI 基准是'持续扩展中的项目'，目前论文未公开数据规模、采集协议、标注规范，社区研究者无法独立取得。算力：单次推理至少 1 次 VLM + 1 次 GroundingDINO + 1 次 SAM2 + 1 次 LaMa + 1 次 LLM + 1 次 FLUX，合计在多张 A100 上需数十分钟级/张，批量评估成本可观。复现难度：综合看属于中等偏上困难——主线架构和 Stage 1 的 YAML 模板在论文中描述充分可以照做，但专家评审打分完全依赖主观判断，闭源 API 也让精确复现几乎不可能；建议社区优先复现 Stage 1+2 的 VLM-GroundingDINO-SAM2 几何抽取部分，这是该论文最有特色的技术贡献。
