领域特定的潜空间表征提升基于扩散模型的医学图像超分辨率保真度 Domain-Specific Latent Representations Improve the Fidelity of Diffusion-Based Medical Image Super-Resolution
把LDM中的SD-VAE换成MedVAE,在三种医学影像上稳定获得+3dB PSNR提升。
前置知识
潜扩散模型 (Latent Diffusion Model, LDM)
Stable Diffusion 一类生成模型,先用一个 VAE 把图像压缩进潜空间 (latent),再在潜空间里做迭代去噪 (denoising),最后用 VAE 解码器还原回像素。它的好处是计算集中在低维潜空间而不是高维像素空间,代价是 VAE 的重建能力会设定模型的上限。
本文的工作正是在 LDM 流水线中替换 VAE 组件,理解 latent → diffusion → decode 的三段式结构,以及 VAE 编码解码会丢信息这一点,才能体会为什么作者会把 VAE 称为"绑定约束 (binding constraint)"。
变分自编码器 (VAE) 与重建天花板
VAE 由编码器和解码器组成,训练目标是重建输入图像同时让潜空间接近先验分布。"重建天花板"指只跑 encode→decode (不经过任何扩散) 能达到的最高 PSNR,因为一旦编码器丢掉了高频细节,扩散模型无论怎么训练都恢复不了,所以这个天花板是 LDM 下游任务的绝对上界。
论文最核心的结论就是"VAE 重建天花板决定 SR 质量"(R² = 0.67, Pearson r = 0.82)。读者必须先理解为什么 VAE 的天花板是绝对上界,才能看懂 MedVAE 凭什么是决定性变量。
超分辨率 (Super-Resolution, SR)
从低分辨率 (LR) 图像重建高分辨率 (HR) 图像的计算任务。早期方法 (bicubic) 靠插值,后来 CNN/GAN (ESRGAN、SwinIR) 显著提升质量,近年扩散模型 (SR3、DiffIR) 成为感知质量的新 SOTA,代价是可能产生看起来真实但解剖学上不存在的"幻觉"细节。
医学 SR 的目标是让低场 MRI、便携 X 光机等次优采集设备得到接近高场设备的诊断图像,本文在这个真实临床场景下对比 SD-VAE 与 MedVAE 两套 LDM 方案。
幻觉 (Hallucination) 与感知-失真权衡
生成式 SR 可能合成 LR 中并不存在、但视觉上合理的纹理;在医学影像里这就是危险问题。感知-失真权衡指出:基于自然图像特征空间的指标 (FID、LPIPS) 偏好锐利且"自然"的输出,可能和像素级保真度 (PSNR) 相互制约。
本文专门验证 MedVAE 在提高 PSNR 的同时幻觉率没有下降 (Cohen's h < 0.02),这是一个反直觉的发现——保真度与幻觉其实由 LDM 不同组件独立控制,这一点对临床部署至关重要。
小波子带分解 (Wavelet Subband Decomposition)
用 Haar 等小波把图像拆成多层子带:每一层包含水平 (LH)、垂直 (HL)、对角 (HH) 三个细节子带,以及最粗的低频近似 (LL) 子带。粗子带承载整体结构,细子带 (尤其 HH1) 承载纹理与边缘。逐子带计算 PSNR 可以定位两类方法在哪一段频率上拉开差距。

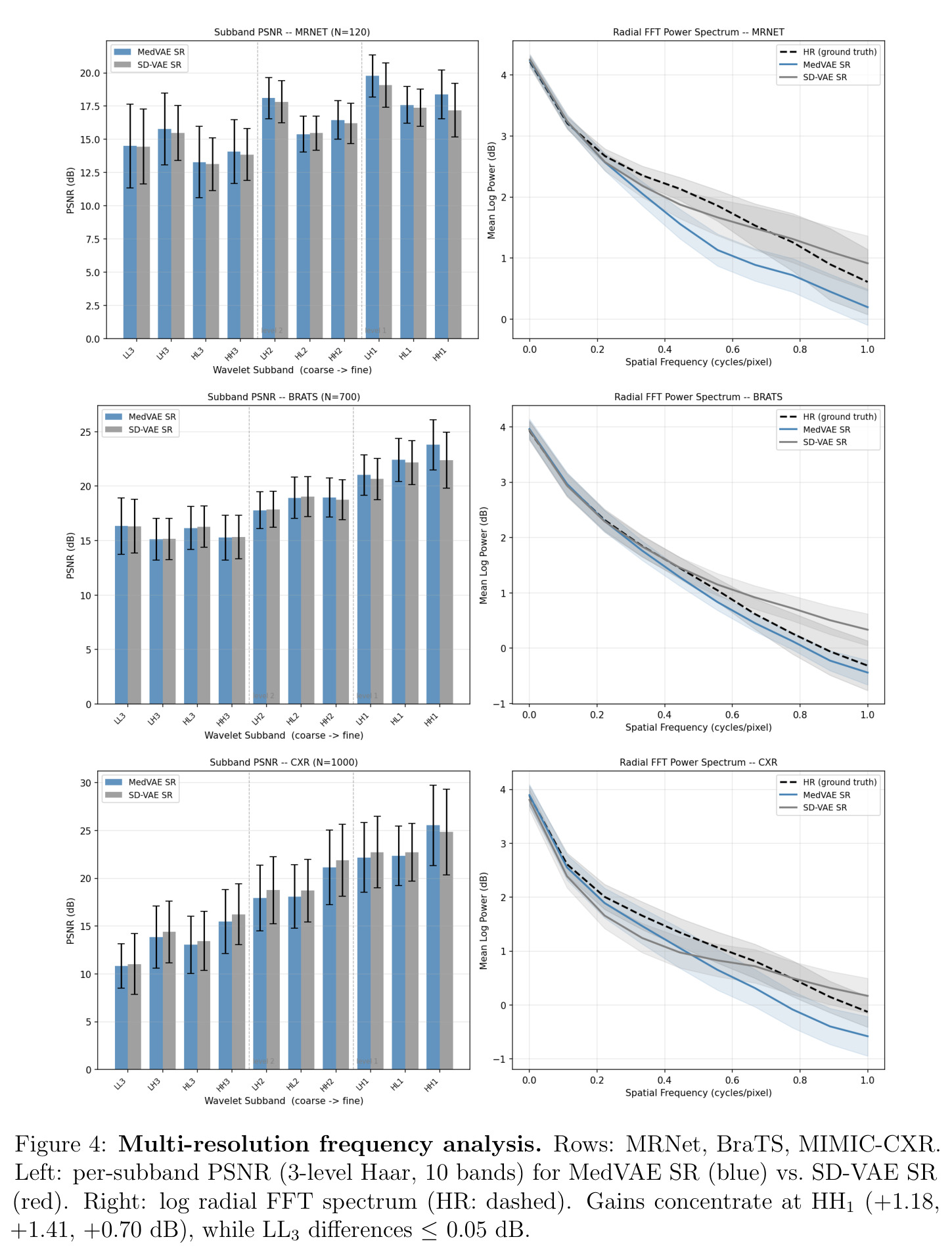

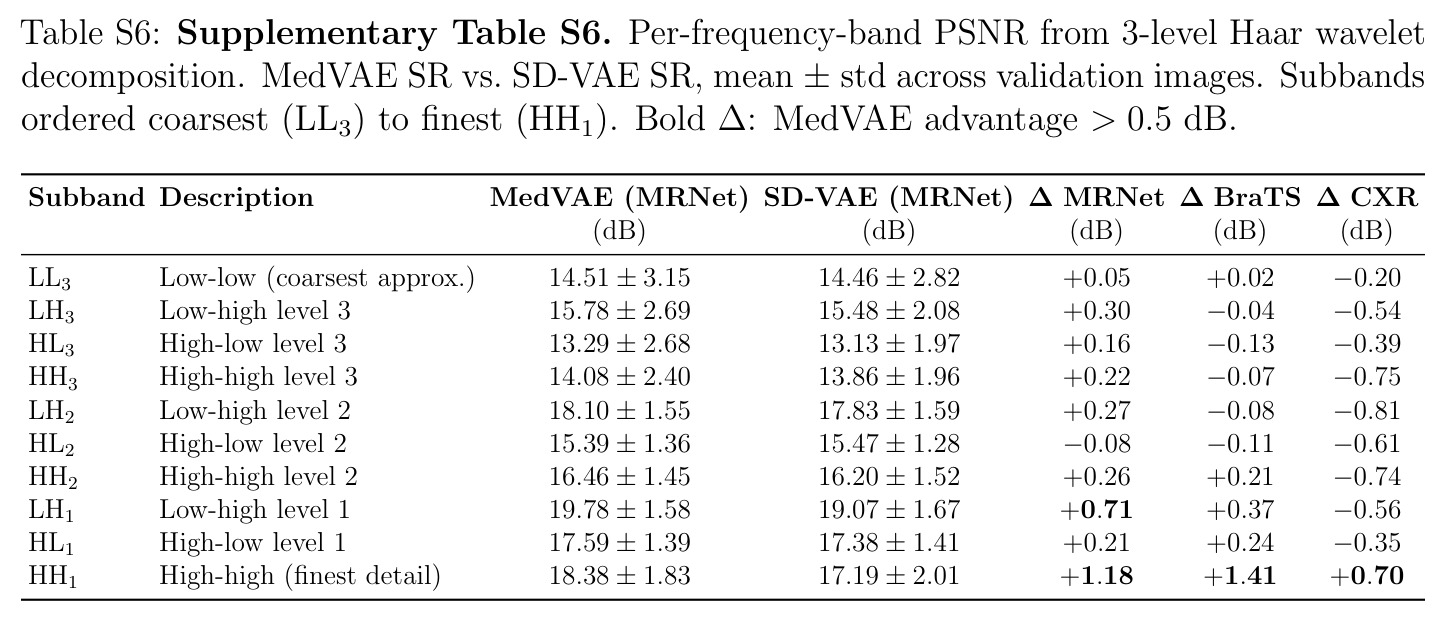

本文用 3 级 Haar 分解发现 MedVAE 的优势几乎全集中在 HH1 (+1.18 到 +1.41 dB),而 LL3 差异 ≤ 0.05 dB,这是把"领域特定编码提升高频纹理"的直觉变成可量化诊断的关键工具。
研究动机
基于 LDM 的医学影像超分辨率近两年涌现了大量工作 (brain MRI 合成、加速 MRI 重建、跨模态翻译),但几乎所有这些管线都默认沿用 Stable Diffusion 自带的 SD-VAE——一个用数十亿张自然照片训练、为"摄影保真度"优化的编码器。然而医学影像的统计特征和自然照片差异极大:模态特异的噪声纹理、狭窄的灰度分布、解剖学上的精细结构 (肿瘤边界、灰白质对比、肺纹理) 都不是 ImageNet 风格的边缘与材质。当一个为猫狗照片设计的 VAE 去编码脑 MRI 时,编码器就会丢弃诊断关键的高频细节,而这个损失是任何额外的扩散训练都恢复不了的。更具体地,SD-VAE 的 latent shape 是 4×32×32、通道 4 维,而 MedVAE 是 3×64×64——通道数与空间分辨率分配本身也反映了对自然 vs 医学内容的不同假设。问题在于:这个被长期默认的"借用 SD-VAE"到底在多大程度上压低了 SR 的质量上限?目前缺乏受控的、定量的回答。
本文的目标是本文目标非常明确:用单变量对照实验量化 VAE 这一组件对 LDM 医学 SR 性能的影响。具体目标有三:(1) 把 SD-VAE 换成 MedVAE (一个用 1.6M+ 医学图像预训练的 KL-VAE,输出 3×64×64 latent) 后,在 3 个异质医学影像数据集上能否获得统计显著的 PSNR 提升;(2) 把 VAE 重建天花板 (无扩散、只 encode-decode) 与下游 SR 质量建立定量预测关系,提供一个训练前的筛选准则;(3) 通过小波子带和幻觉率分析,定位 MedVAE 的优势到底发生在哪个频段、是否以牺牲幻觉率为代价。
与已有工作不同的是，已有 MedVAE、Pinaya 等的脑 MRI VQ-VAE、RadDINO 等放射学基础模型的工作都展示了领域特定预训练的优势,但它们的落脚点是"生成质量"或"表示质量",从未直接对应到 SR 这个下游任务的像素级保真度。另一条线 (SR3、DiffIR) 把 VAE 与扩散整体联合优化,无法隔离单一组件。本文独特之处在于:冻结 UNet、损失函数、噪声调度和评估流程,只换 VAE 这一颗"螺丝"——把 VAE 当作独立自变量,这样得到的 +2.91 到 +3.29 dB PSNR 提升就是纯粹的"潜空间红利",可以直接外推到任何现成的 LDM SR 管线。
核心方法

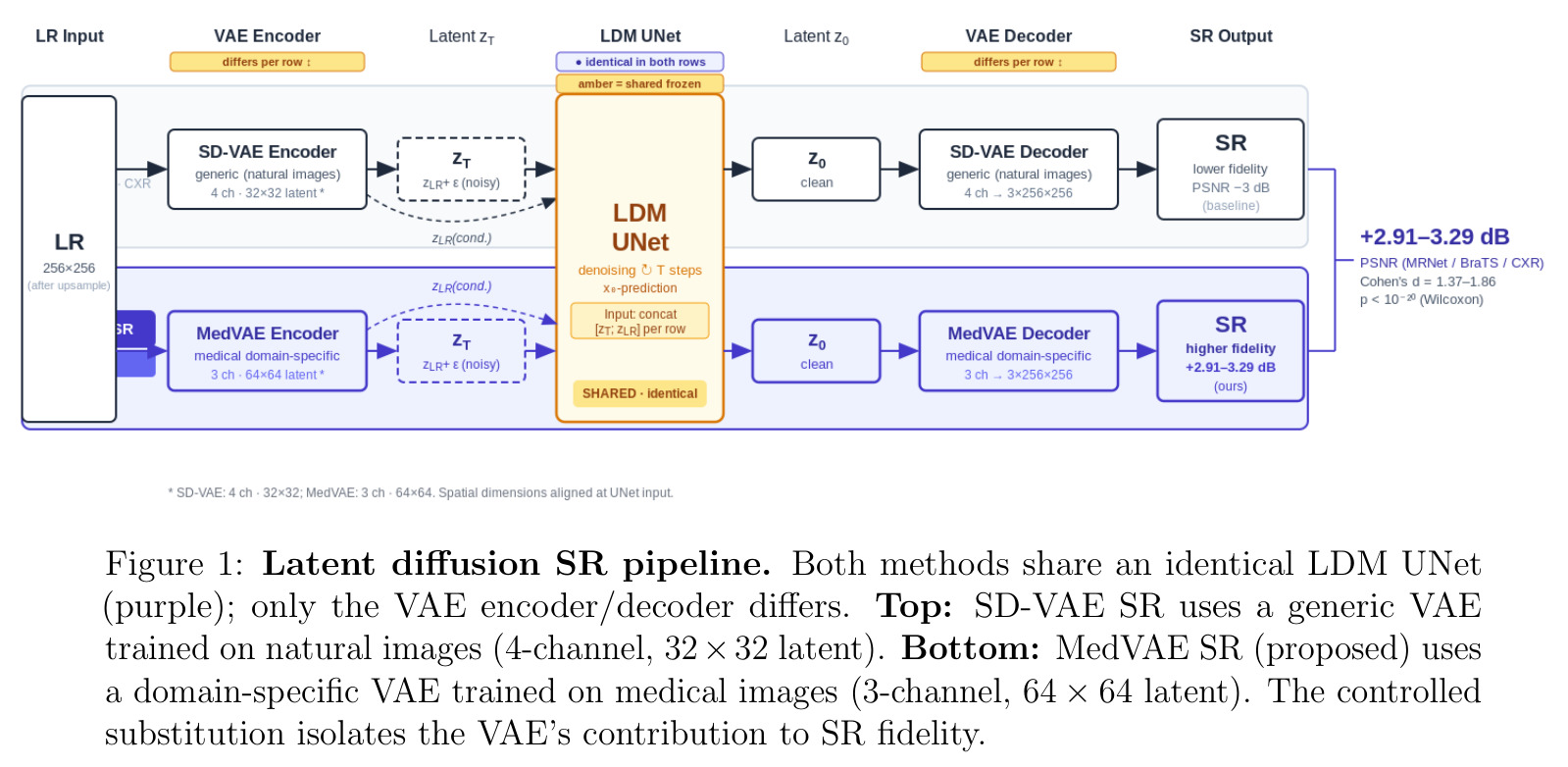

直觉可以一句话概括:把"什么样的图能装进这个 latent"这一选择从默认的 SD-VAE 换成专为医学影像设计的 MedVAE,其它一切保持不变,看 SR 性能是涨是跌。技术路线上,作者训练两个完全相同的 LDM (UNet + 同样的训练超参 + 同样的数据增强),唯一的差异是它们各自分别配套 SD-VAE 或 MedVAE 作为编解码器;在 3 个医学影像数据集 (MRNet 膝关节 MRI 2× 精修、BraTS 2023 脑 MRI 4× SR、MIMIC-CXR 胸部 X 光 4× SR) 上各自训 100 个 epoch,然后用相同的 PSNR/MS-SSIM/LPIPS 协议对比,辅以 3 级 Haar 小波子带分析、AE-only 天花板测量、多分辨率 latent 余弦相似度、像素级幻觉率统计,逐层刻画 MedVAE 到底"赢在哪里"。所有评估指标都不依赖下游分类器,直接对照 HR 真值,避免与分类器 shortcut 特征纠缠。
核心创新是把 VAE 从"沿用默认"提升为"领域特定的设计变量",并用单变量对照实验给出量化证据。和已有方法的本质区别有三:(1) 不像 SR3、DiffIR 那样把 VAE 和扩散一起优化,本文明确冻结 VAE、把 LDM 当作 VAE 的下游消费者,从而把瓶颈定位到编码器本身;(2) 不像 MedVAE 原论文只报告 AE 重建指标,本文把 AE 重建与下游 SR 任务用线性回归连起来 (R² = 0.67, Pearson r = 0.82),建立了"训练前可筛"的实用准则;(3) 用小波子带 (HH1 vs LL3) 把优势精准定位到高频纹理,把"领域特定编码改善了诊断相关细节"变成可验证、可迁移的频域诊断。
方法步骤详情

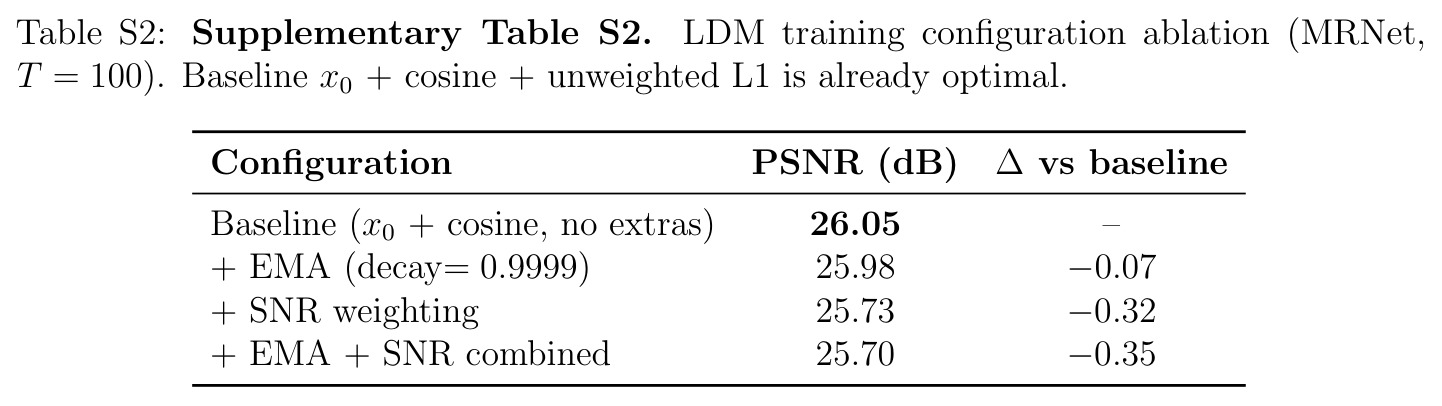

方法分四步。第一步数据:MRNet 膝关节 MRI 重采样到 256×256,LR = 高斯 σ=1 模糊 + 2× 下采的精修任务;BraTS FLAIR 与 MIMIC-CXR 缩到 256×256,LR 由 HR 双三次 4× 下采到 64×64。第二步模型:UNet 用残差块 + 16×16/8×8 双层 attention,两组通道深度相同;SD-VAE (4×32×32) 与 MedVAE (3×64×64) 权重全冻结。第三步训练:离线编码 latent 后训 UNet,x0-prediction + 无加权 L1 损失 $\mathcal{L}=\mathbb{E}[\|\hat{x}_0-x_0\|_1]$,cosine 调度 $T=1000$,Adam lr=1e-4,100 epoch,单 A100 80G 约 6-8 小时。第四步评估:算 PSNR、MS-SSIM、LPIPS、FID;3 级 Haar 拆 10 子带逐个 PSNR;AE-only 得上限;幻觉率按 $\mu_{AE}+2\sigma_{AE}$ 分像素;OLS 拟合 AE 与 SR 关系。
技术新颖性

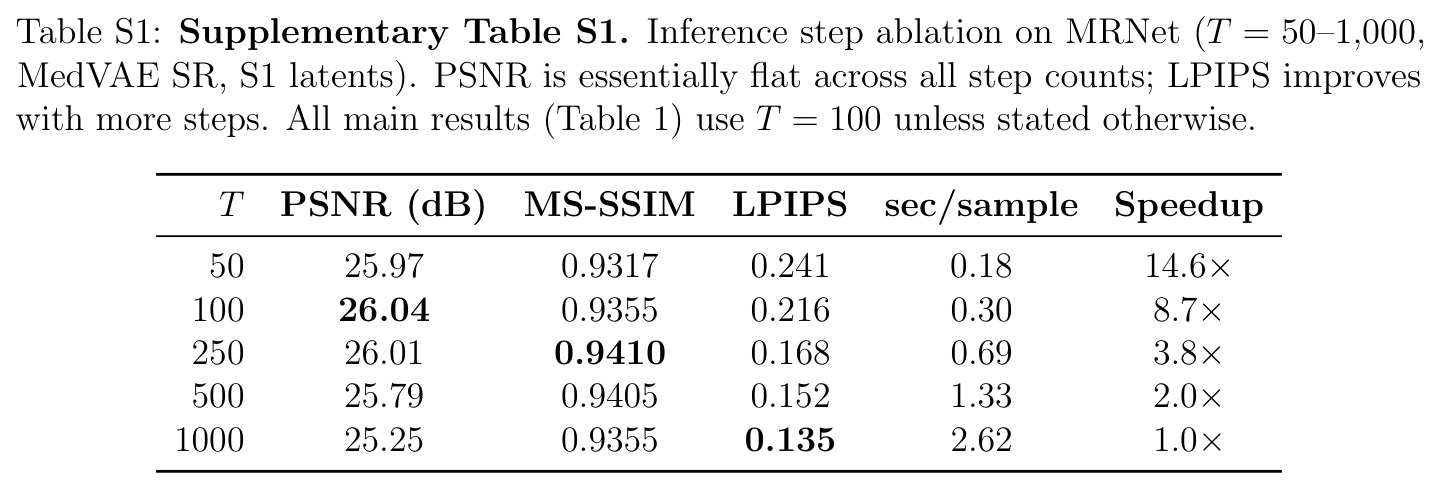

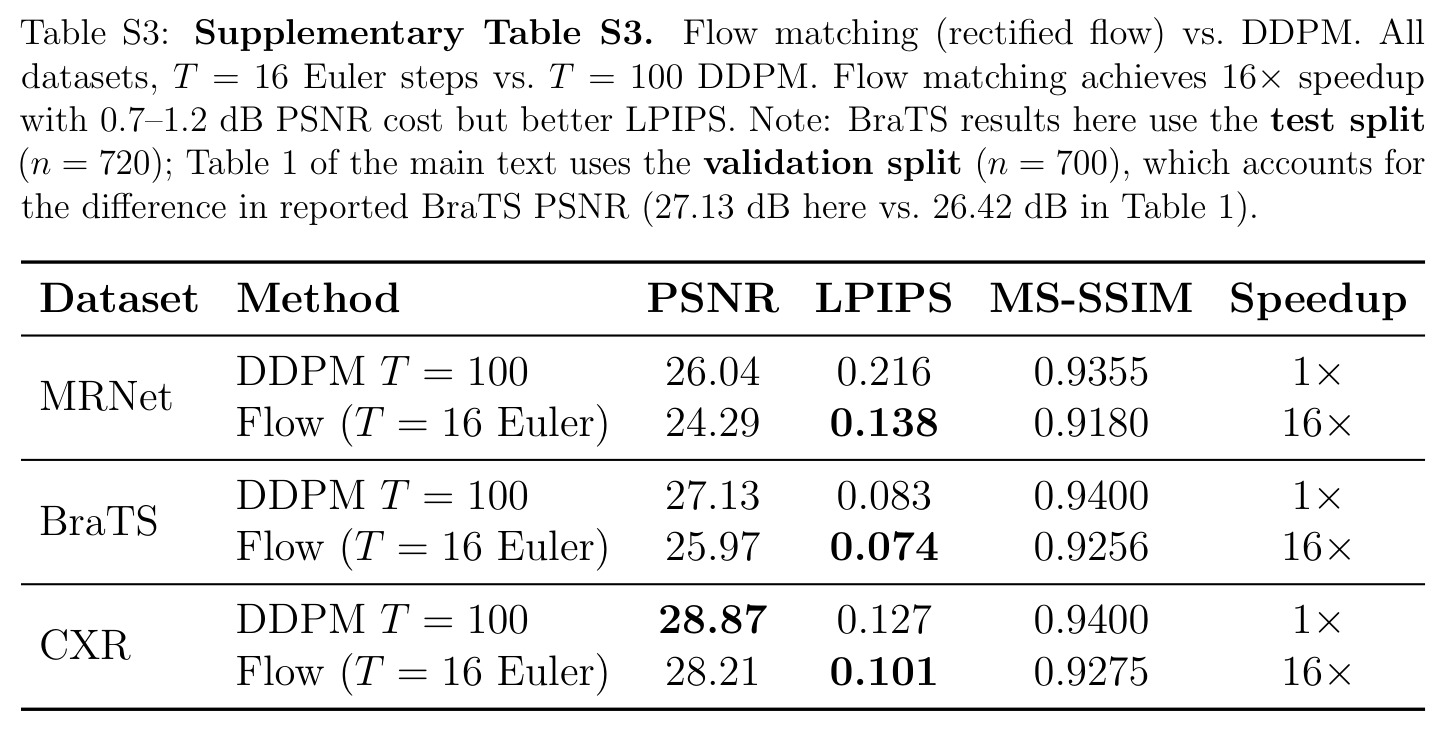

技术新颖性体现在四方面。第一,把"AE 重建天花板"作为 SR 上界的实证证据 (R² = 0.67, Pearson r = 0.82, p<0.001),首次在 LDM 医学 SR 文献中量化"VAE 到底有多重要"。第二,小波子带分析定位 HH1 (+1.18 到 +1.41 dB) 而 LL3 ≤ +0.05 dB,提示领域特定编码的"高频红利"是可迁移、可诊断的——给任何新领域一个先验:领域特定 VAE 大概率会带来高频优势。第三,幻觉率分解发现 MedVAE 提升保真度的同时并不降低幻觉率 (Cohen's h<0.02),从机制上把"保真度 = VAE 控制"与"幻觉 = 扩散过程控制"拆成两个独立组件,有临床部署意义。第四,所有 inference 调度 (T=50-1000)、预测目标 (x0 vs ε)、生成架构 (DDPM vs flow matching) 的 PSNR 差异都稳定在 ±0.15 dB 之内,这是工程上"VAE 选择先于架构搜索"的直接证据。
实验结果

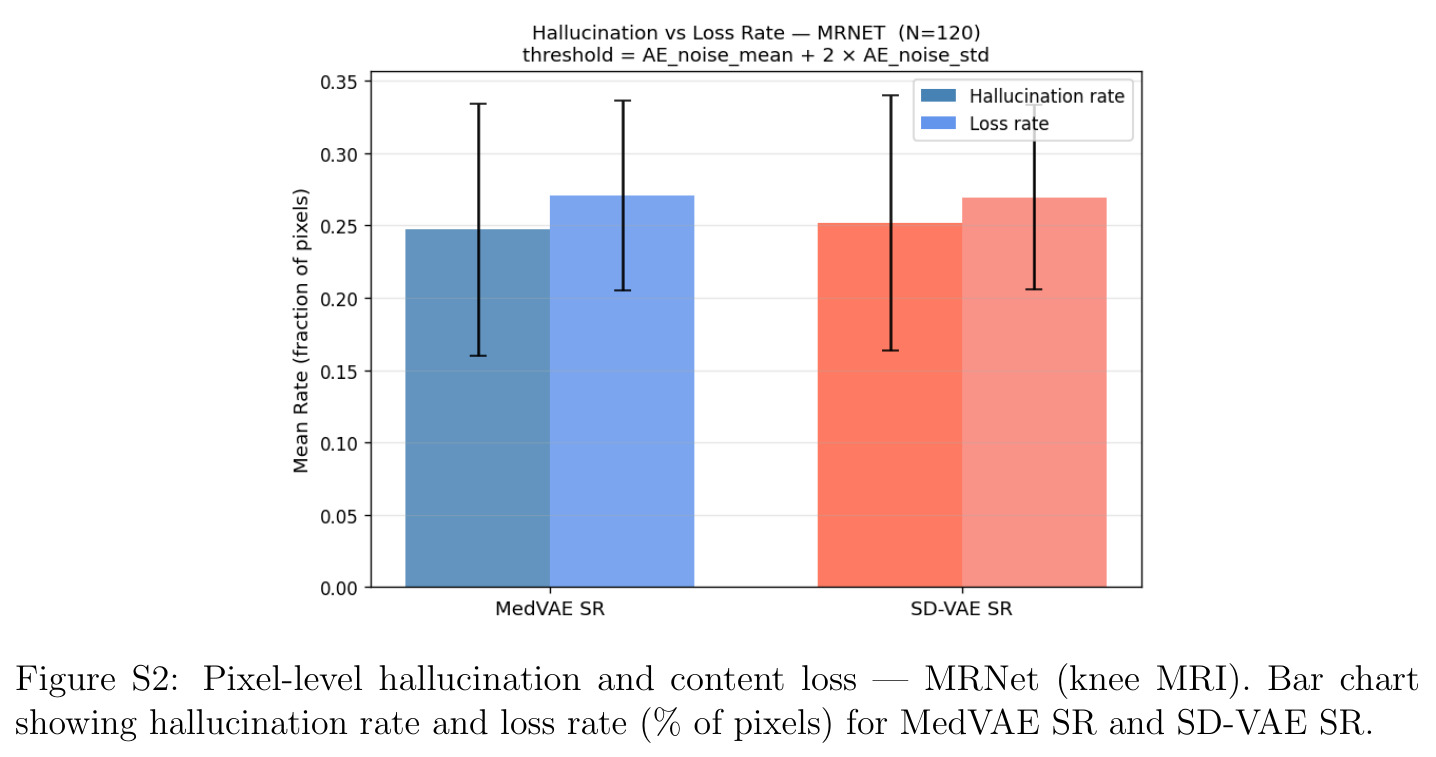

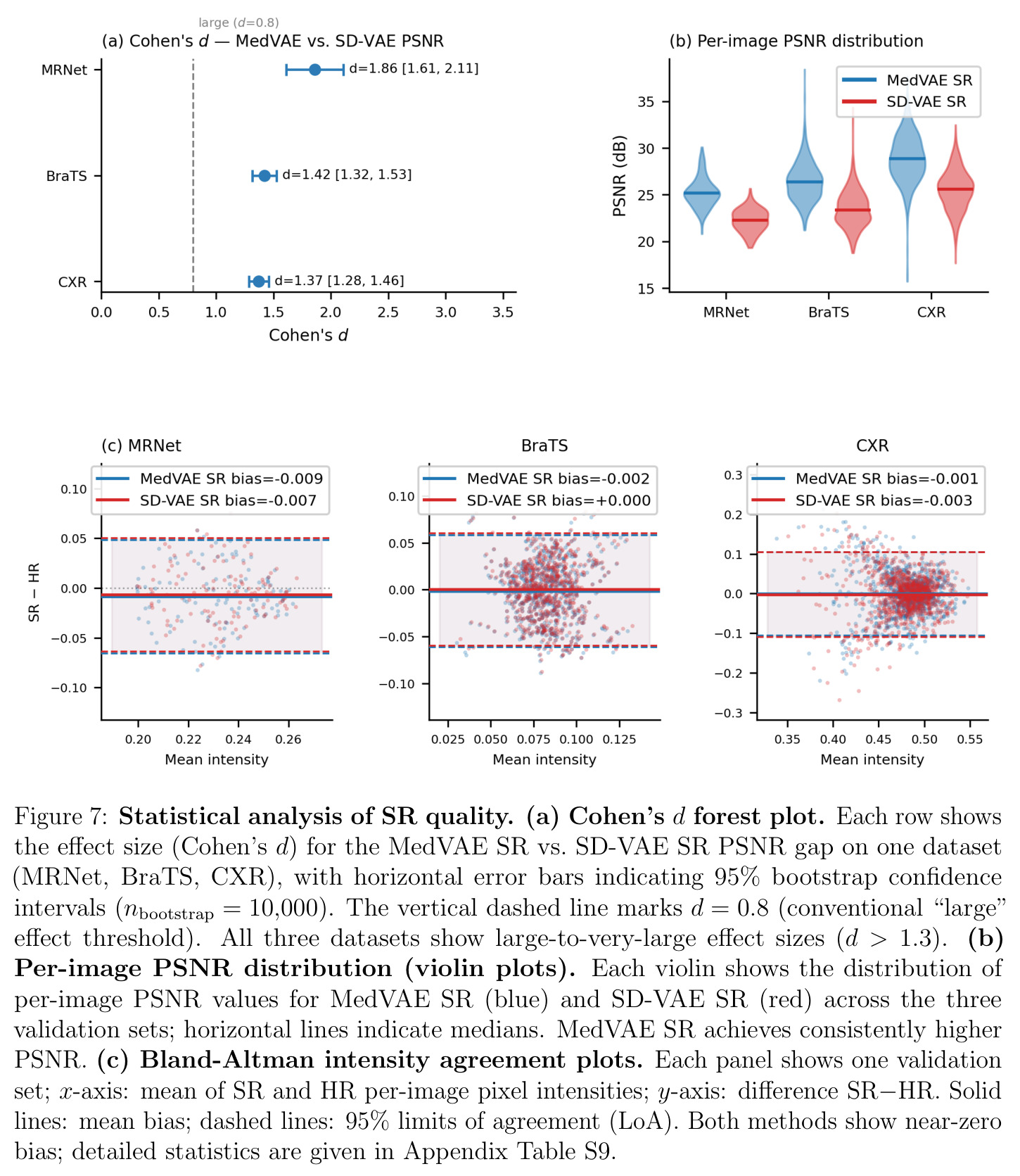

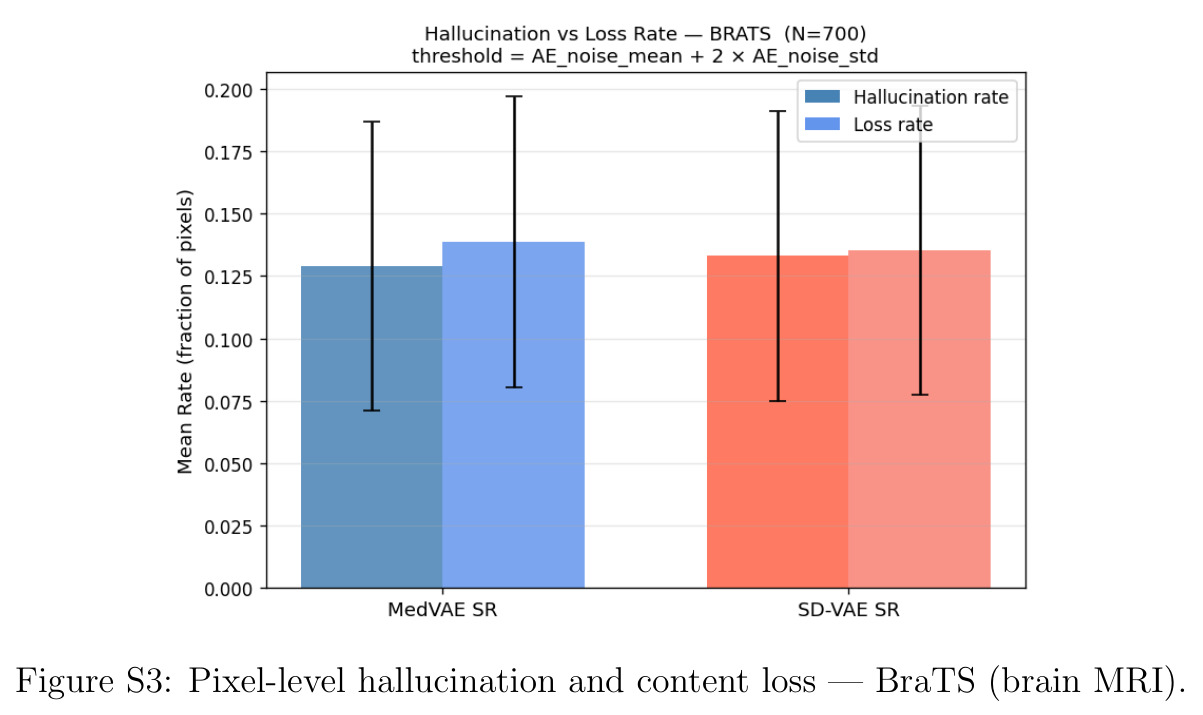

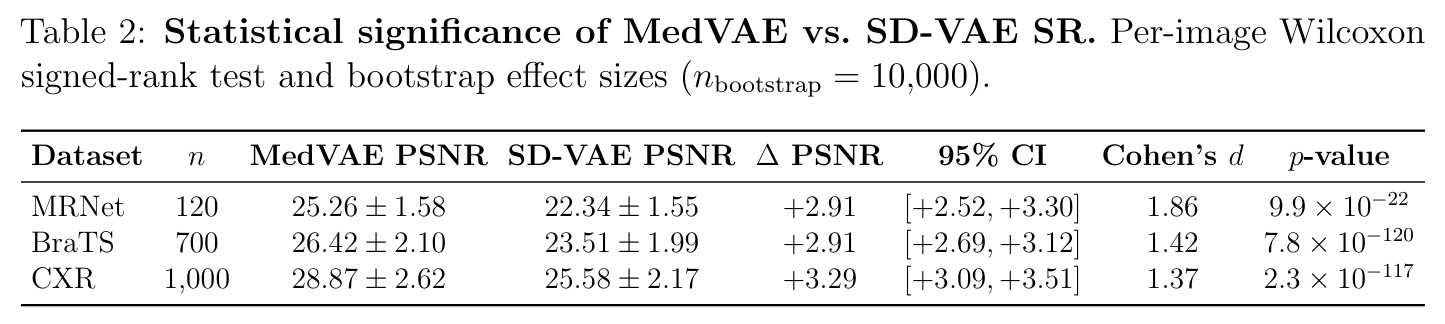

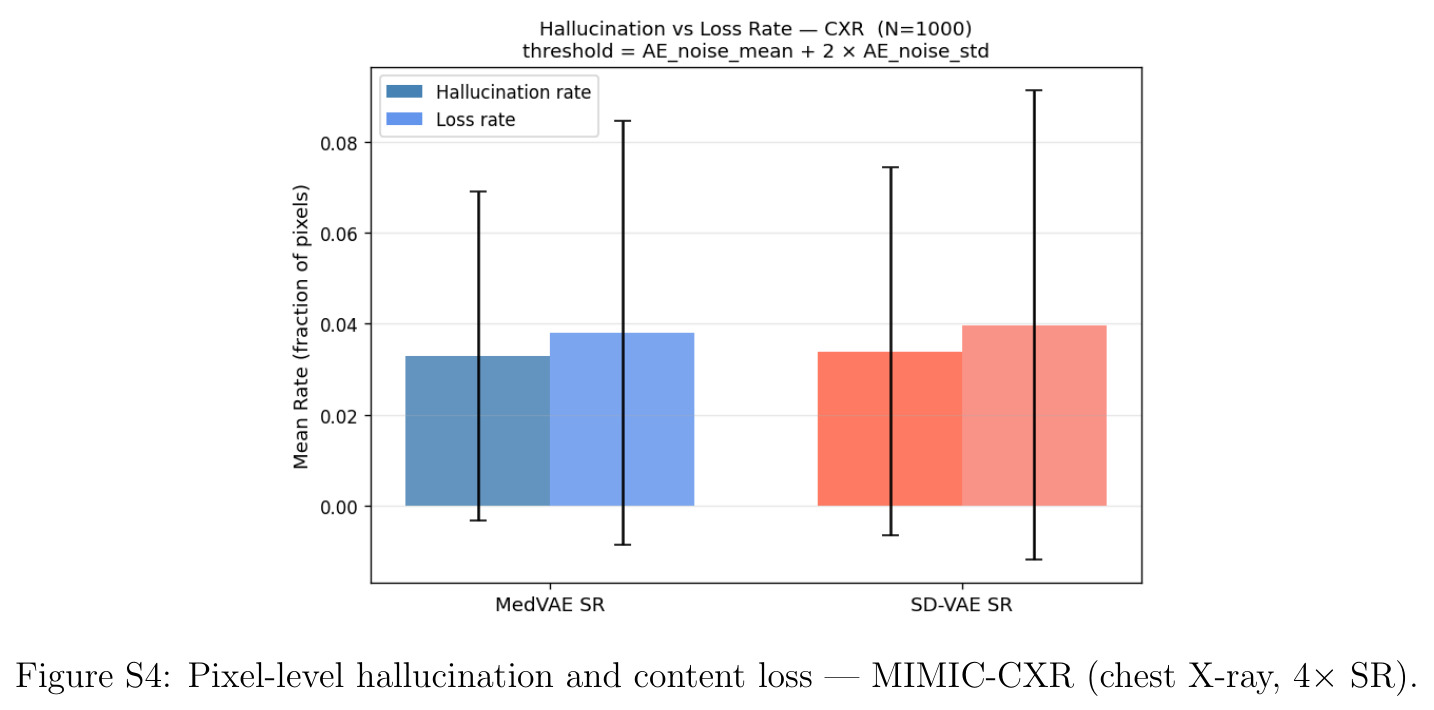

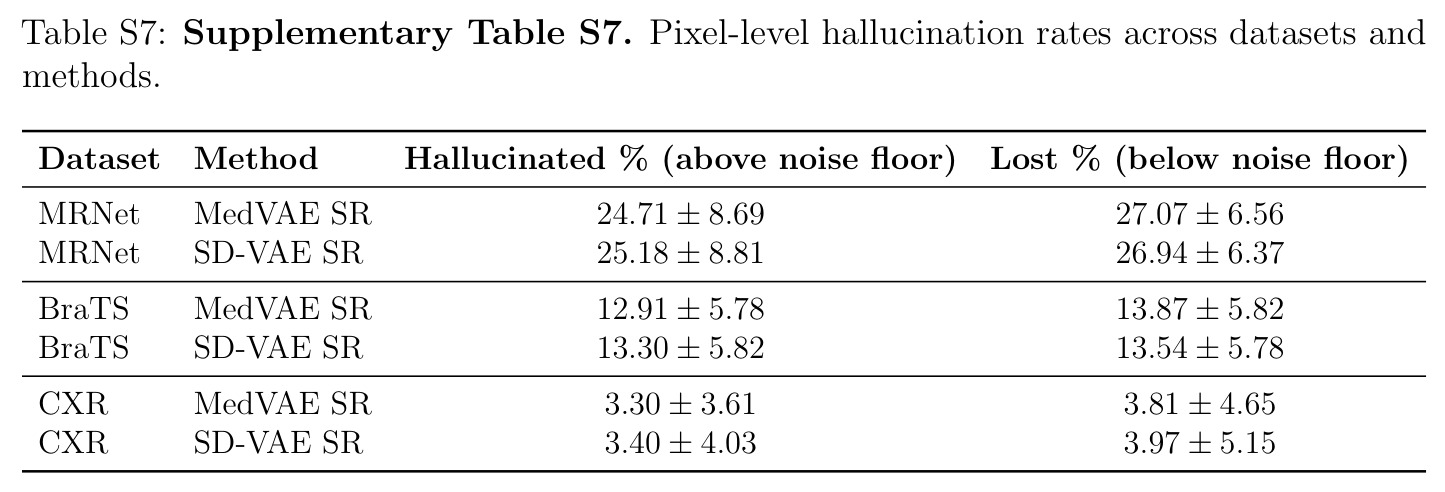

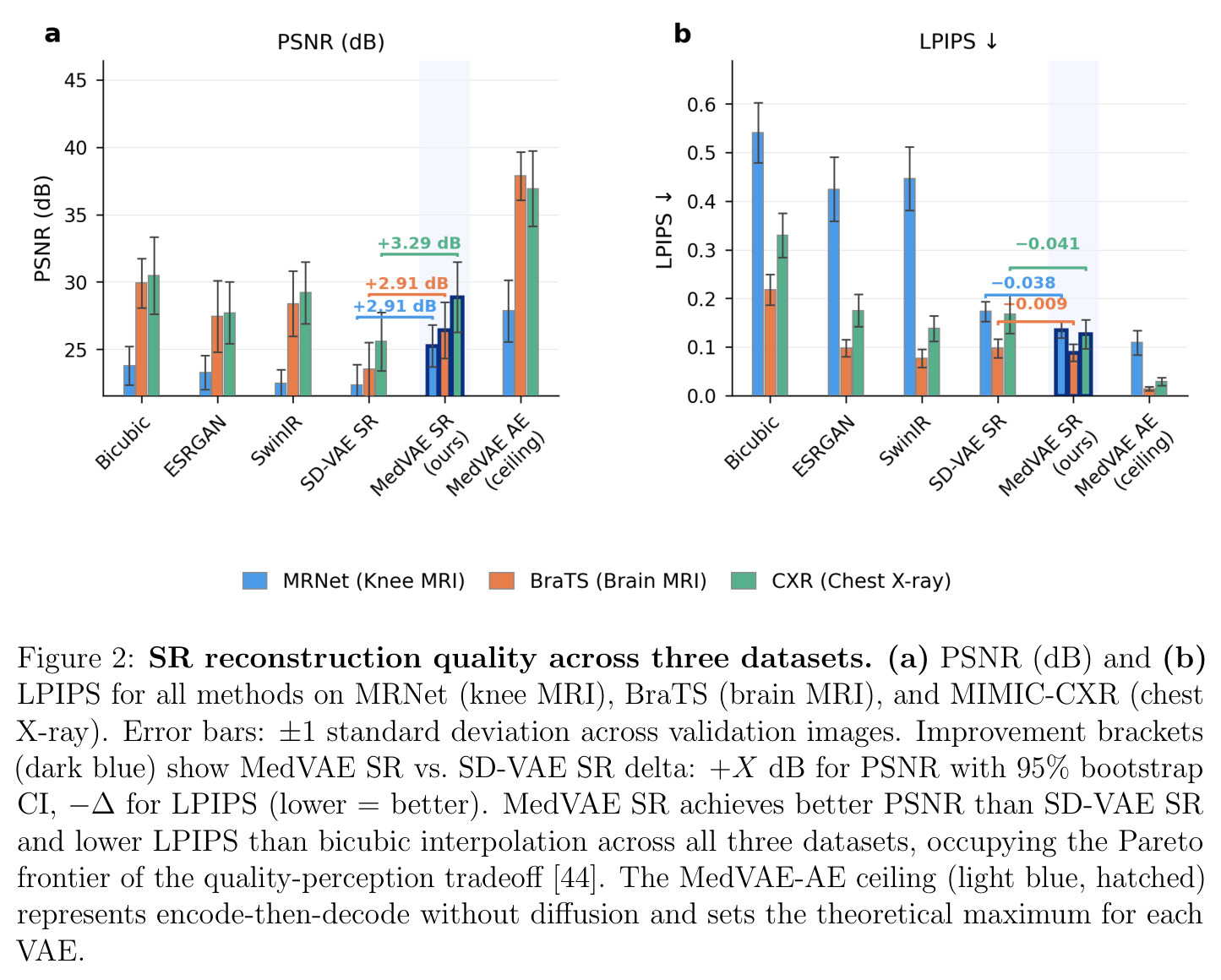

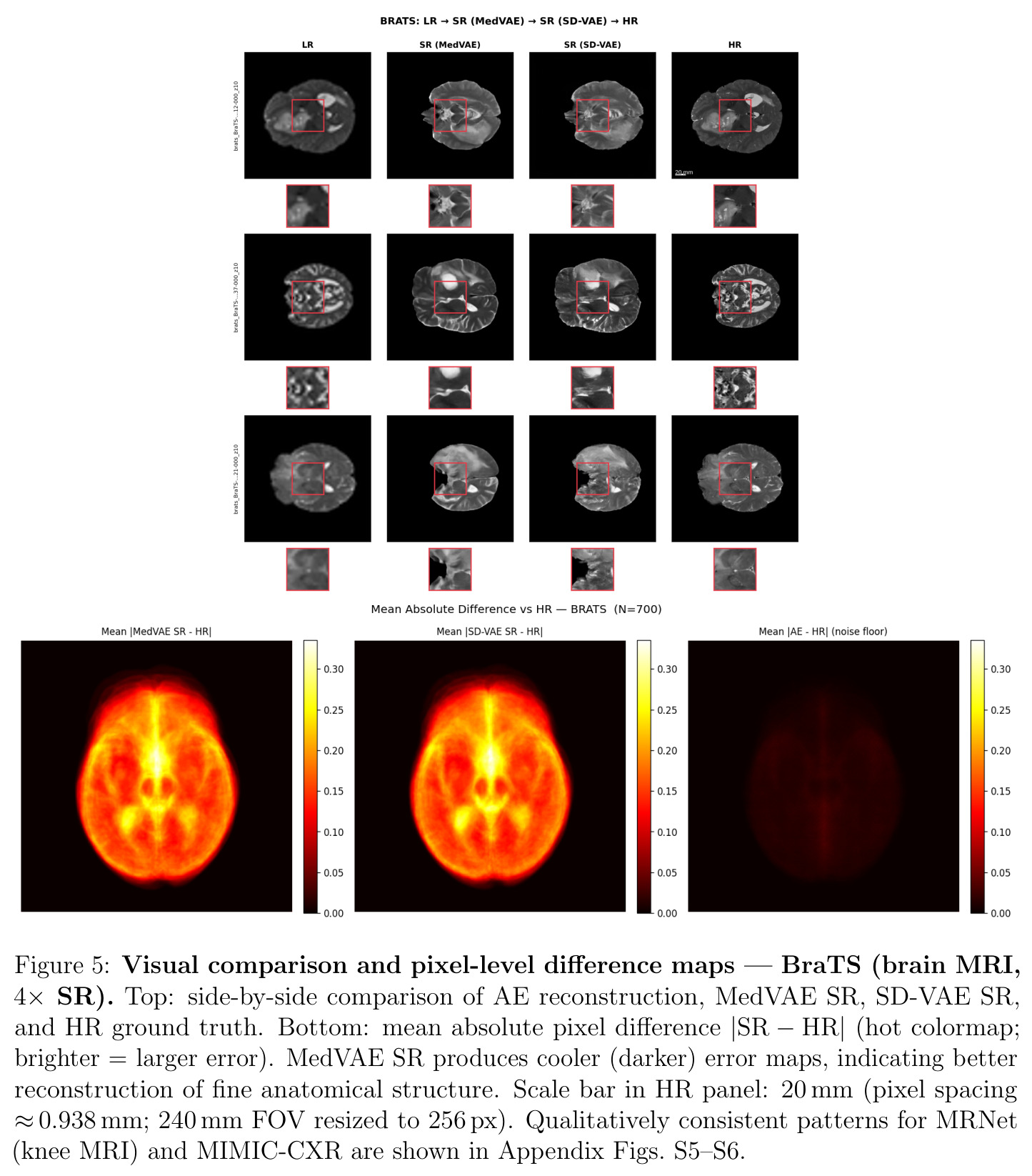

核心发现分五点。(1) MedVAE SR 三数据集全显著优于 SD-VAE SR,提升 +2.91 到 +3.29 dB PSNR:MRNet 22.34→25.26 dB,BraTS 23.51→26.42 dB,MIMIC-CXR 25.58→28.87 dB,Wilcoxon p<10⁻²⁰,Cohen's d=1.37-1.86。(2) AE 重建天花板高出 +3.93 到 +6.48 dB,印证 VAE 自身限制扩散能恢复的细节量。(3) 小波子带显示优势几乎全集中在最细频段:MRI HH1 +1.18 到 +1.41 dB,LL3 ≤ 0.05 dB;CXR HH1 +0.70 dB 但中低频略输。(4) 幻觉率三数据集两组方法几乎相同 (BraTS 12.9% vs 13.3%, CXR 3.3% vs 3.4%, MRNet ~25%),Cohen's h<0.02,保真度与幻觉由 LDM 不同组件独立管控。(5) 消融覆盖预测目标、推理步数、生成架构、多尺度,差距稳定 ±0.15 dB 内,训练侧微调补不回 3 dB 鸿沟。
查看结构化数据

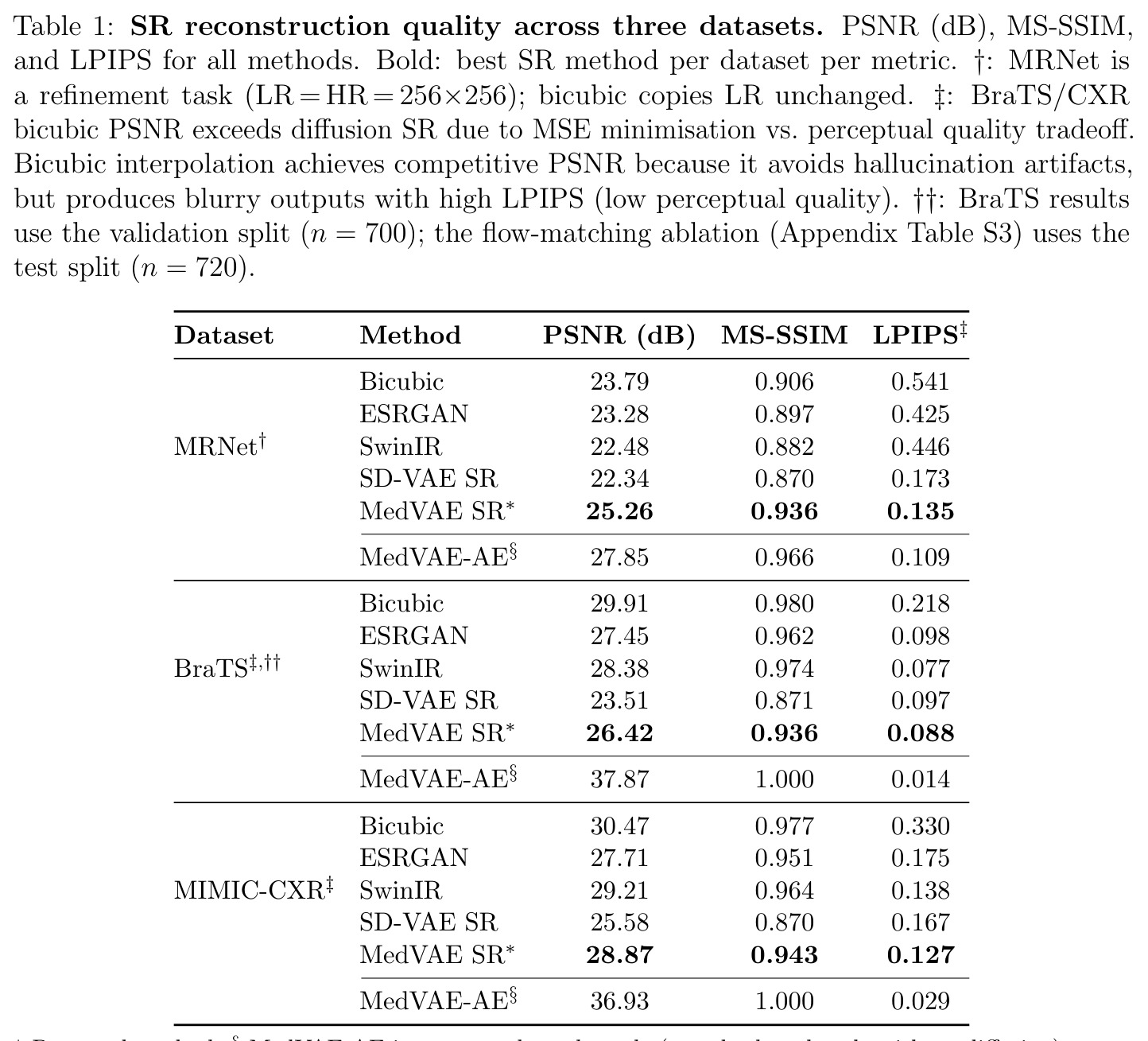

| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|

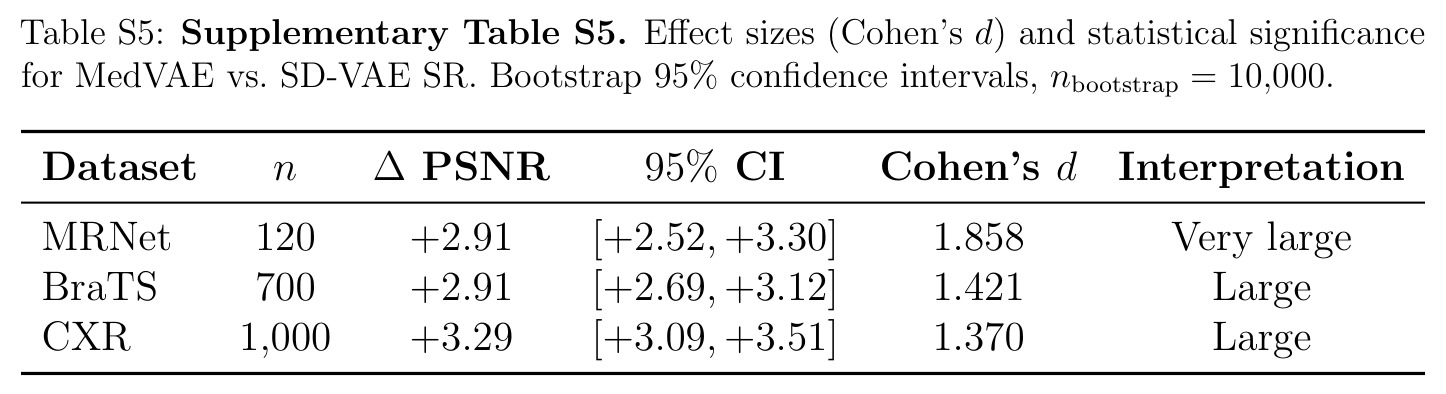

| MRNet 膝关节 MRI 2× 精修 | PSNR (dB) | 25.26 ± 1.58 | SD-VAE SR 22.34 ± 1.55;Bicubic 23.79;ESRGAN 23.28;SwinIR 22.48 | +2.91 dB vs SD-VAE SR (95% CI [+2.52, +3.30], Cohen's d = 1.86, p = 9.9×10⁻²²) |

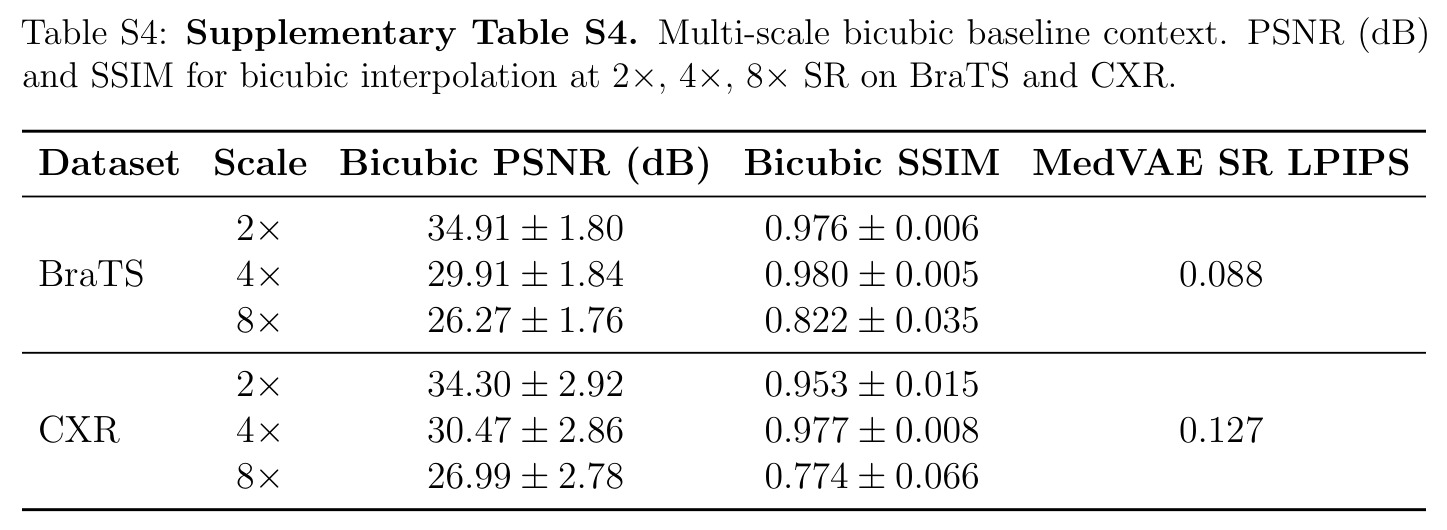

| BraTS 2023 脑 MRI 4× SR | PSNR (dB) | 26.42 ± 2.10 | SD-VAE SR 23.51 ± 1.99;Bicubic 29.91;ESRGAN 27.45;SwinIR 28.38 | +2.91 dB vs SD-VAE SR (95% CI [+2.69, +3.12], Cohen's d = 1.42, p = 7.8×10⁻¹²⁰) |
| MIMIC-CXR 胸部 X 光 4× SR | PSNR (dB) | 28.87 ± 2.62 | SD-VAE SR 25.58 ± 2.17;Bicubic 30.47;ESRGAN 27.71;SwinIR 29.21 | +3.29 dB vs SD-VAE SR (95% CI [+3.09, +3.51], Cohen's d = 1.37, p = 2.3×10⁻¹¹⁷) |

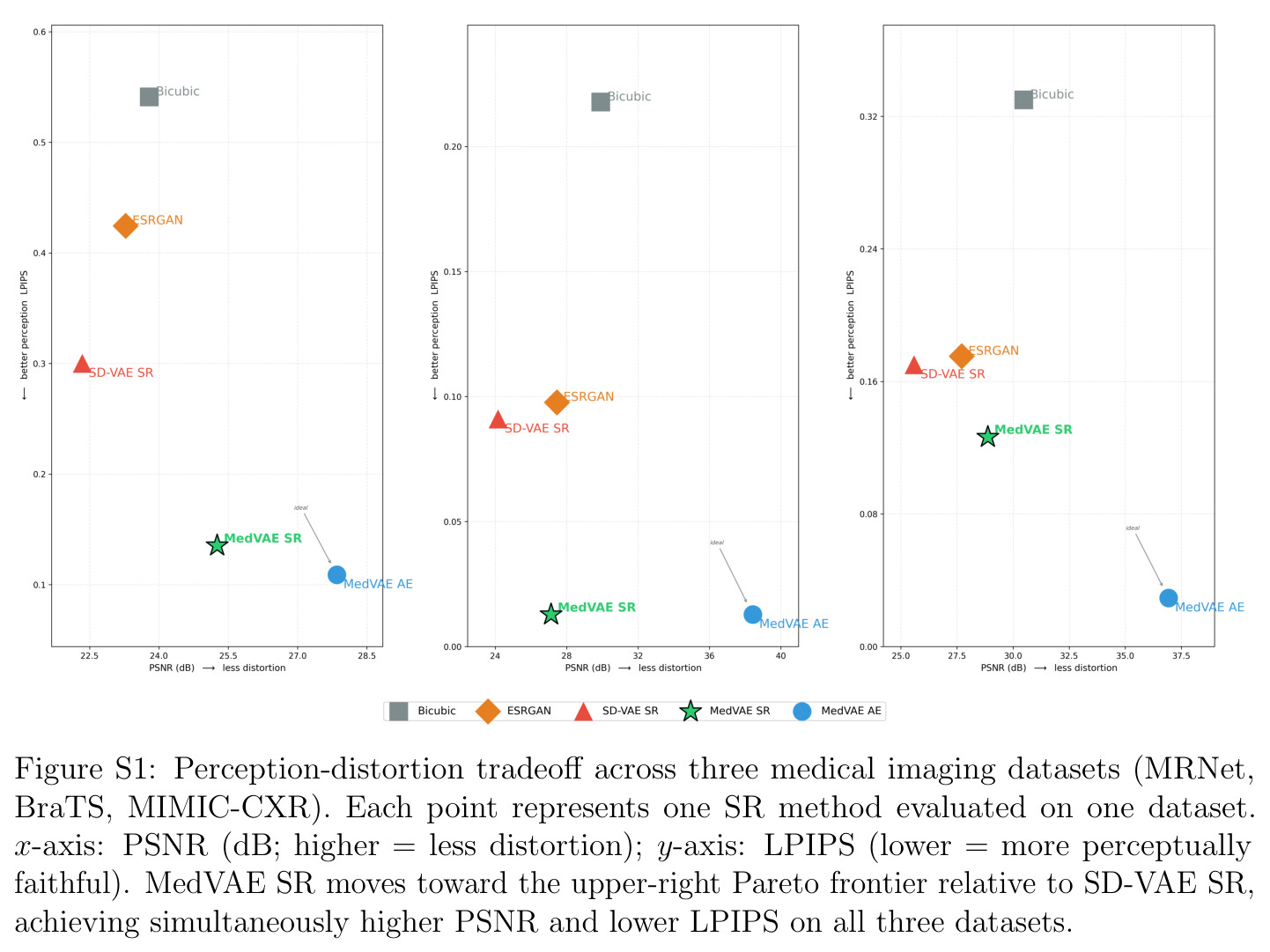

| BraTS 2023 脑 MRI 4× SR | LPIPS (AlexNet, 越低越好) | 0.088 | SD-VAE SR 0.097;Bicubic 0.218;ESRGAN 0.098;SwinIR 0.077 | 在 PSNR 高于 SD-VAE SR 的同时 LPIPS 也更低,处于 Pareto 前沿 |

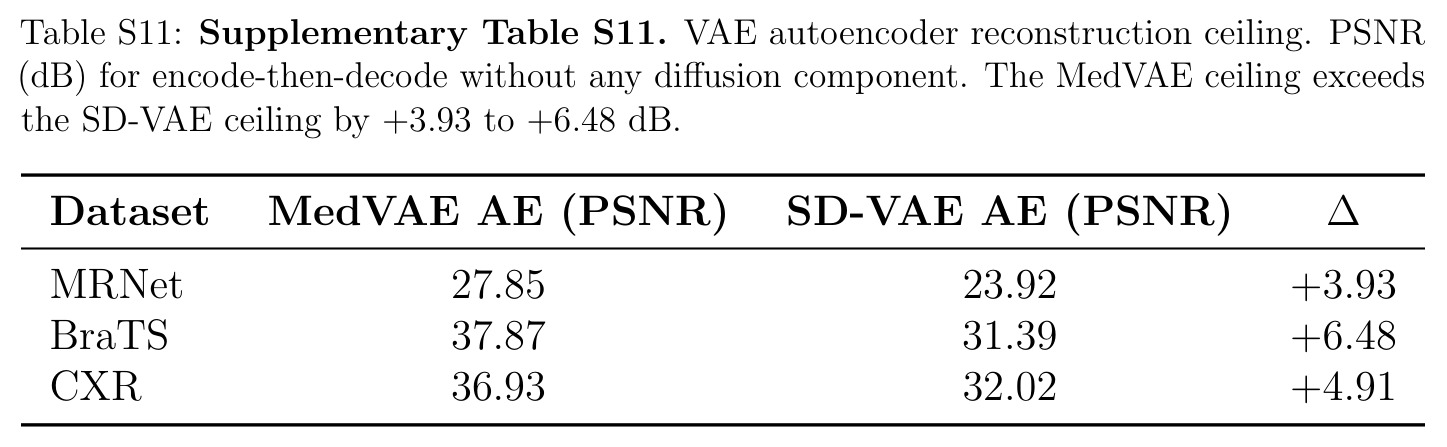

| BraTS 2023 AE 重建天花板 | PSNR (dB, encode-decode only) | 37.87 (MedVAE-AE) | 31.39 (SD-VAE-AE);SR 输出 26.42 | MedVAE-AE 比 SD-VAE-AE 高 +6.48 dB,且为下游 SR 的绝对上界 |

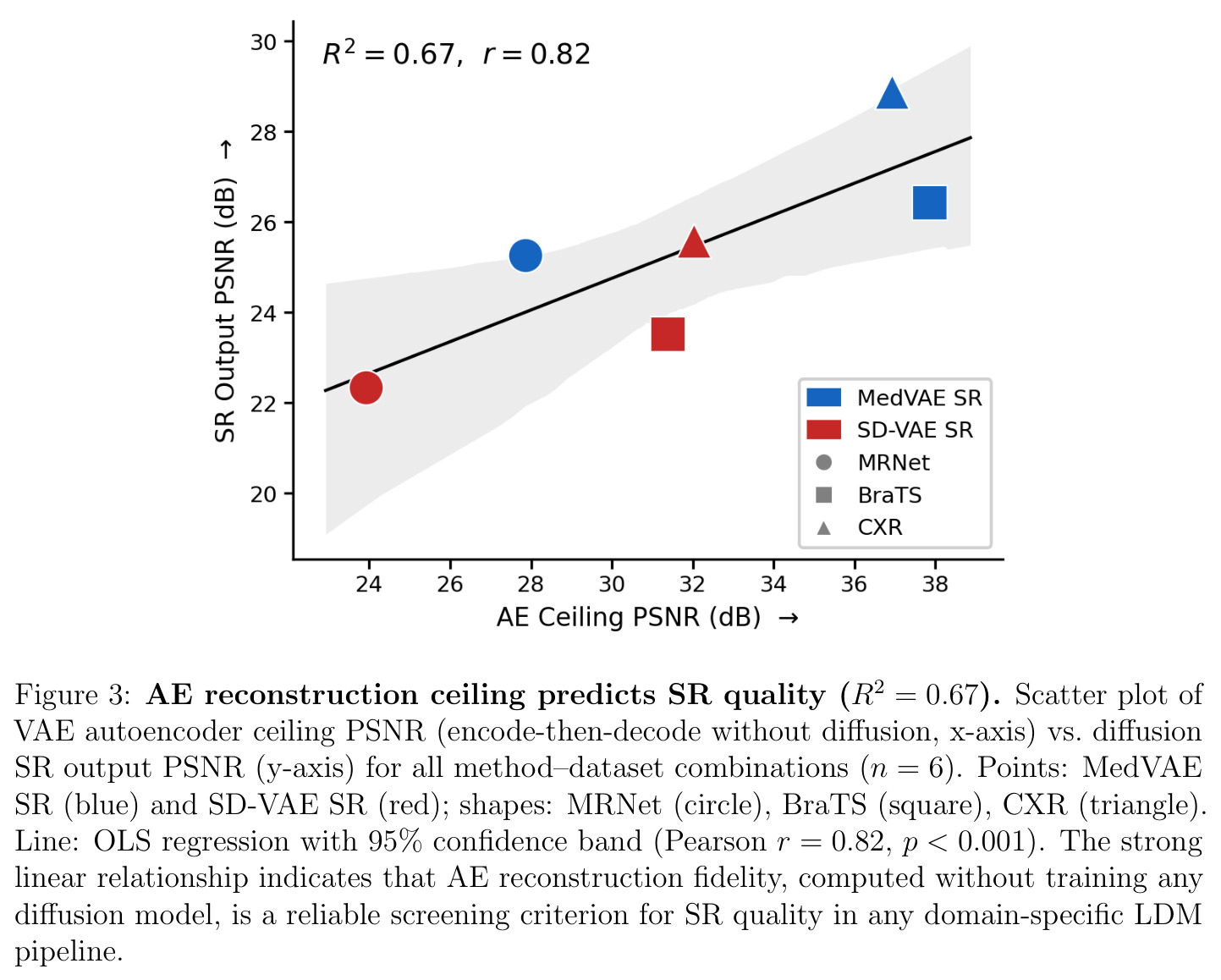

| AE 重建天花板预测下游 SR 质量 | R² (OLS 回归) | R² = 0.67, Pearson r = 0.82, p < 0.001 | naïve 假设 (VAE 不重要) 显然不能解释 +3 dB 差距 | 训练前仅用 encode-decode PSNR 即可筛选 VAE,无需昂贵扩散训练 |
局限与改进

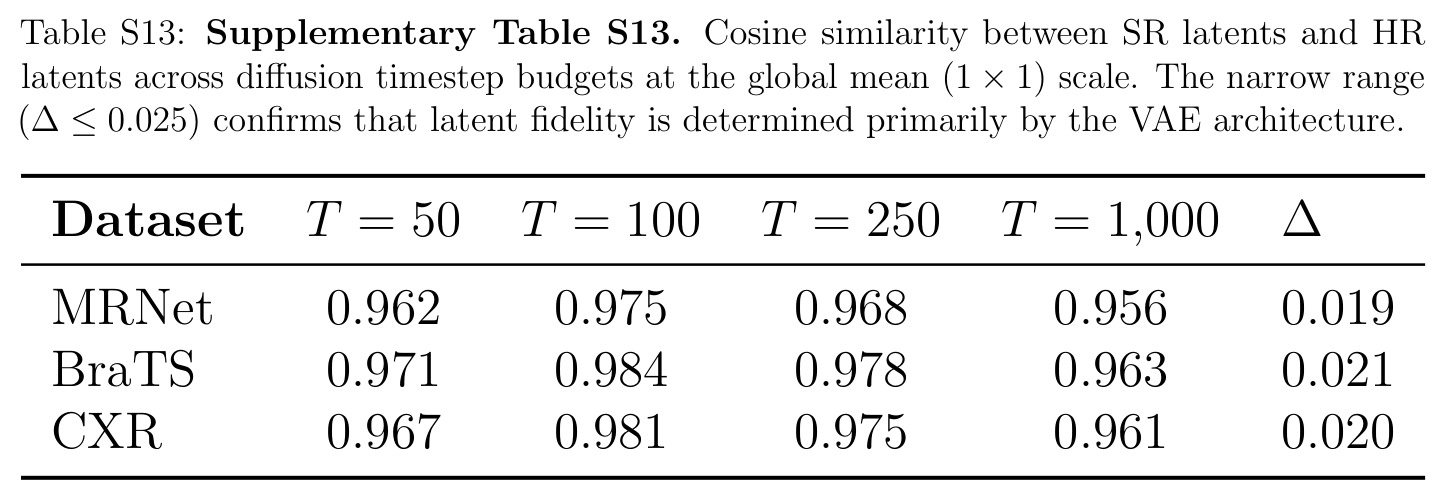

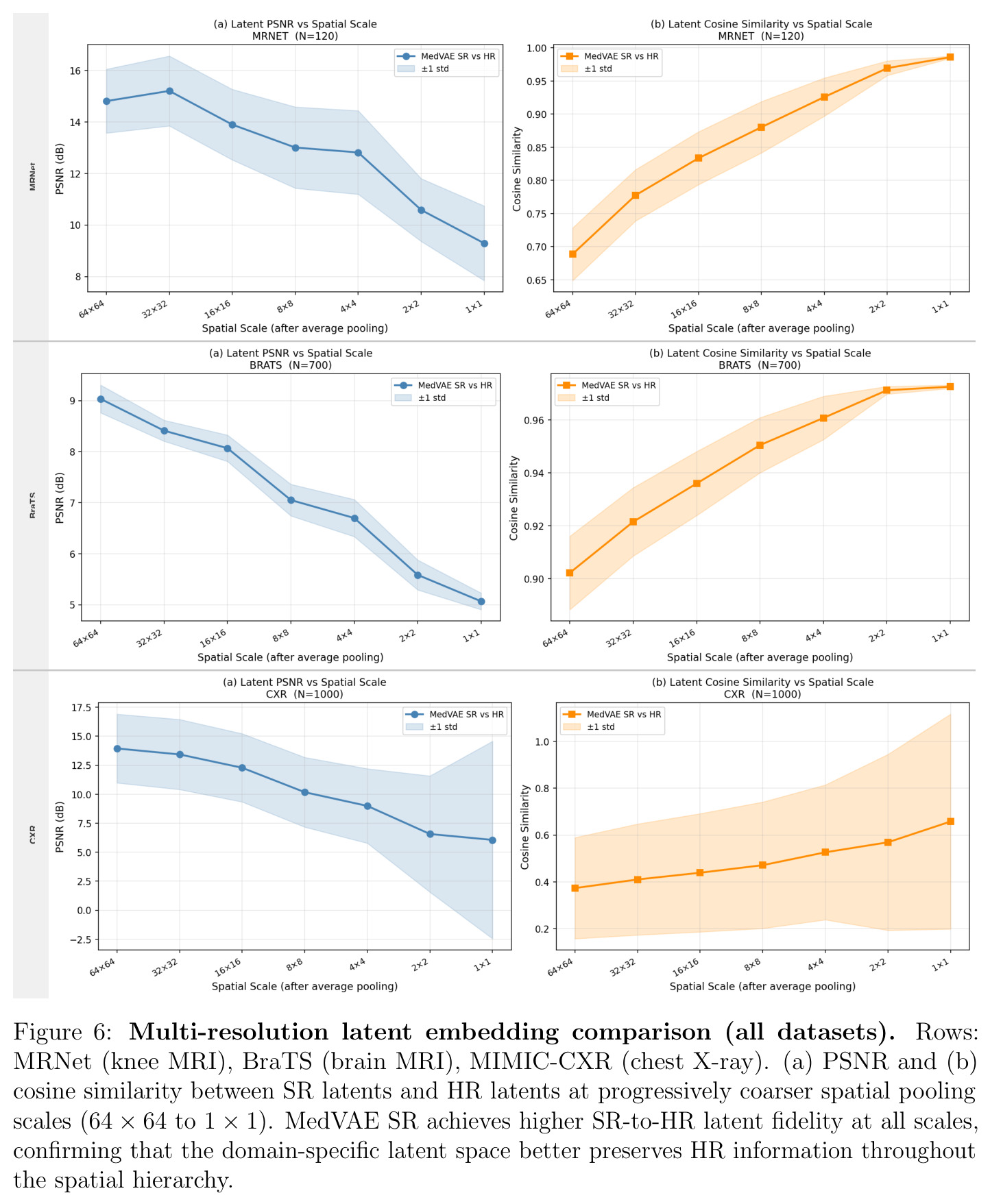

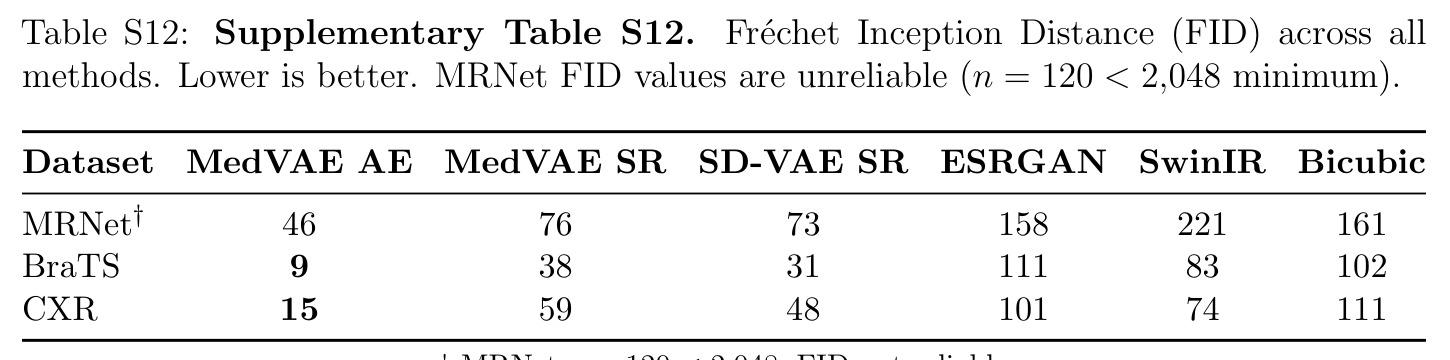

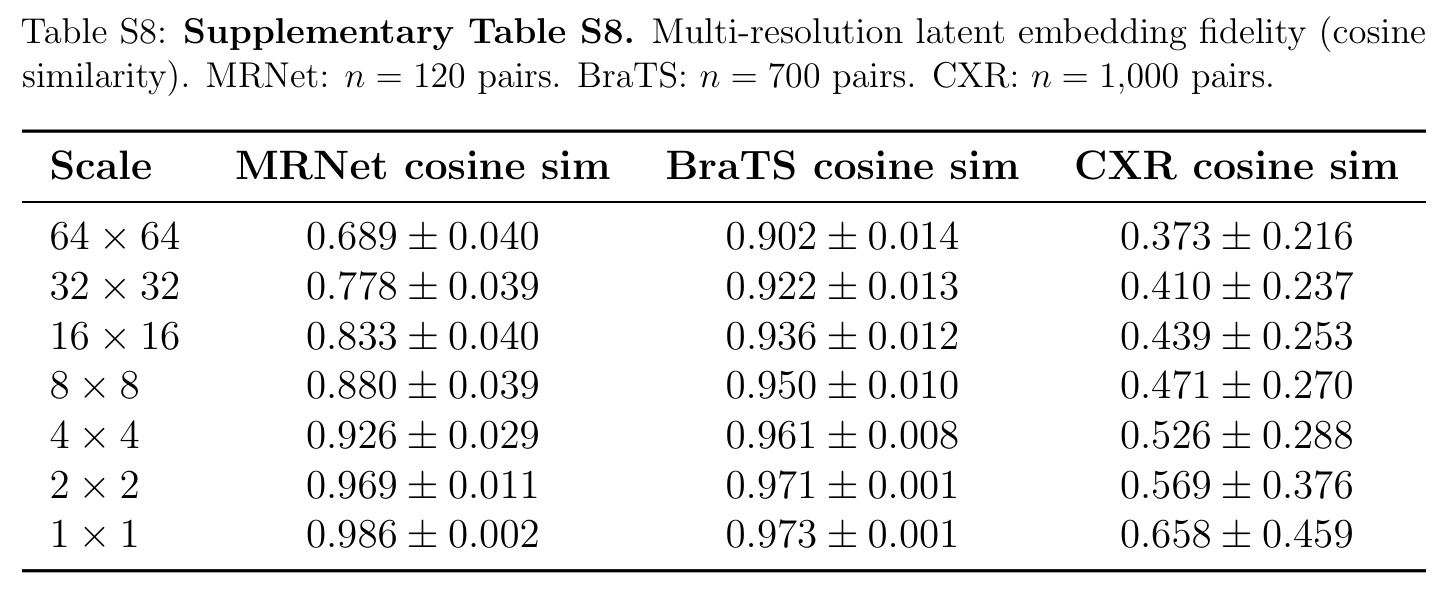

作者承认的局限性有七点:(1) 对照组只含像素空间基线与 SD-VAE LDM,未纳入 DiffIR/SR3 等端到端优化扩散 SR,因会混淆架构差异与 latent 效应。(2) 只评估 4× 上采样,其他尺度行为未知。(3) MedVAE 是 2D,扩展到 3D 体数据需重新训练。(4) 不验证下游诊断任务,因分类器会被自身 shortcut 污染。(5) FID 用 ImageNet 预训练 Inception-v3,使 SD-VAE SR 在 BraTS/CXR 上反而 FID 更低 (31 vs 38, 48 vs 59),属感知-失真权衡副作用。(6) MRNet 验证集 n=120 较小,虽 d=1.86、bootstrap CI 全正,更大队列仍必要。(7) CXR 上 MedVAE latent 余弦相似度 (0.37-0.66) 低于 MRI (0.69-0.90)。额外观察:无医师 reader study,端到端临床价值仍待验证;数据集都来自高资源医疗中心,对低场/老旧设备的泛化未知,而 LMIC 恰恰是论文强调的部署场景。
独立分析的弱点
独立看有四个可改进的弱点。第一,实验只比较"单颗 VAE",未探索 hybrid latent——例如 SD-VAE 编码粗结构、MedVAE 残差编码细结构,或 latent 通道维度拼接两者输出,既能复用自然图像预训练的低频先验又能补足医学高频,值得作为下一阶段探索。第二,小波分析只用了 3 级 Haar,固定母小波;不同器官纹理 (肺网格、脑沟回、膝关节软骨) 对 Daubechies、Coiflet 等响应可能不同,换成更适合各模态的母小波或许能把优势频段定位做得更精细。第三,虽然幻觉率相当,但只用"像素级阈值"这一种定义,未引入 feature-level 幻觉度量 (例如基于分割网络的预测差异),后者更贴近临床关注点。第四,VAE 完全冻结限制了"VAE + UNet 联合微调"的进一步抬升,需要新实验设计来打破。
未来方向
作者提出三条:(1) 设计 scale-aware loss 显式加权细频段,因为领域特定 VAE 优势集中在 HH1,在 LDM 训练损失中对细频段上采样权重可把 SR 推向 AE ceiling。(2) 把 VAE-bottleneck 原则扩展到 LDM 在分割、配准、重建等其他医学任务上的应用。(3) 针对幻觉这一独立组件,在扩散阶段引入 score guidance、共形预测区间或 voxel 级不确定性,以提供临床可用的置信图。基于成果可延伸:扩展到 3D 体数据,开发原生 volumetric MedVAE 配合 3D LDM 的脑 MRI SR;把 VAE-bottleneck 推广到病理切片、皮肤镜、卫星遥感、材料显微等非医学领域,验证跨域普适性;研究 LPIPS/FID 在医学影像中的替代指标 (基于 RadDINO、BioViL-T 特征) 以避免 ImageNet bias;把 AE ceiling 的训练前筛选做成自动化 benchmark,降低新领域部署 LDM SR 的试错成本。
复现评估
复现评估整体良好但有门槛。代码与权重公开在 https://github.com/sebasmos/latent-sr,UNet 通道数、attention 配置、batch=8、lr=1e-4、Adam、cosine schedule、100 epoch 均给出;数据预处理 (MRNet 高斯 σ=1+2× 下采样的精修协议、4× bicubic downsample) 也写清。数据集 MRNet、BraTS 2023、MIMIC-CXR 均公开 (后两者需申请);算力单 A100 80GB,每组合 6-8 小时,共 6 组合约 36-48 卡时,中小实验室可承受。难点:(1) MedVAE medvae_4_3_2d 权重需确认开源协议;(2) BraTS 与 MIMIC-CXR 申请周期较长;(3) 未做学习率外的 hyperparameter search,契合对照纯净度但可能略低于各自组件最优;(4) 小波子带 PSNR 与 hallucination 阈值需自实现 pywt.wavedec2。熟悉 LDM 训练的研究组约 1-2 周可复现主表,1 个月可补齐所有消融。
