R3PM-Net：面向真实工业场景的实时鲁棒点云配准网络

轻量级点云配准网络，通过扩大感受野在工业级稀疏噪声数据上实现实时高精度匹配

前置知识

点云配准 (Point Cloud Registration, PCR)

点云配准的目标是估计两堆3D点云之间的刚体变换（旋转矩阵 $R$ 与平移向量 $t$），使源点云与目标点云对齐，是3D重建、SLAM和工业质检等任务的基础环节。传统方法如ICP对初始化敏感、对噪声与遮挡鲁棒性差。

本文正是为解决PCR在真实工业稀疏噪声场景下的鲁棒性问题，理解任务定义与评估指标（RRE/RTE/CD/Fitness/RMSE）是阅读实验部分的前提。

PointNet 与共享 MLP (Shared MLP)

PointNet 是直接在无序点集上做特征学习的网络，通过逐点的多层感知机（MLP）+ 全局最大池化提取置换不变特征。共享权重 MLP 让每个点用同一映射 $\varphi: \mathbb{R}^3 \to \mathbb{R}^D$ 编码。

R3PM-Net 的特征提取模块本质就是 5 层共享 MLP + ReLU + 全局最大池化，理解 PointNet 是掌握其核心架构的前提。

Sinkhorn 归一化与可微 SVD

Sinkhorn 归一化通过交替行列归一化将任意非负矩阵转化为双随机矩阵，常用于在特征空间生成软匹配矩阵 $M \in [0,1]^{J \times K}$。可微 SVD 则把刚体变换的求解嵌入梯度反传，使端到端训练成为可能。

R3PM-Net 的对应估计与变换求解直接依赖这两个组件，是理解端到端训练流程的关键数学工具。

Siamese 网络结构 (孪生网络)

Siamese 网络由两个权重共享的子网络组成，分别处理源点云与目标点云，保证它们被映射到同一嵌入空间，从而可以直接用欧氏距离比较特征。这是配准、检索等需对称编码任务的标准范式。

R3PM-Net 在 Eq.2 中明确采用 Siamese 结构处理 $\mathbf{X},\mathbf{Y}$，理解权重共享的意义才能抓住其设计精髓。

事件相机 (Event Camera) 与稀疏3D扫描

事件相机以异步方式记录像素亮度变化，配合激光扫描可生成稀疏且精度高的3D点云。相比RGBD/结构光扫描，事件相机对快速运动友好，但点云往往密度低、噪声强、遮挡多。

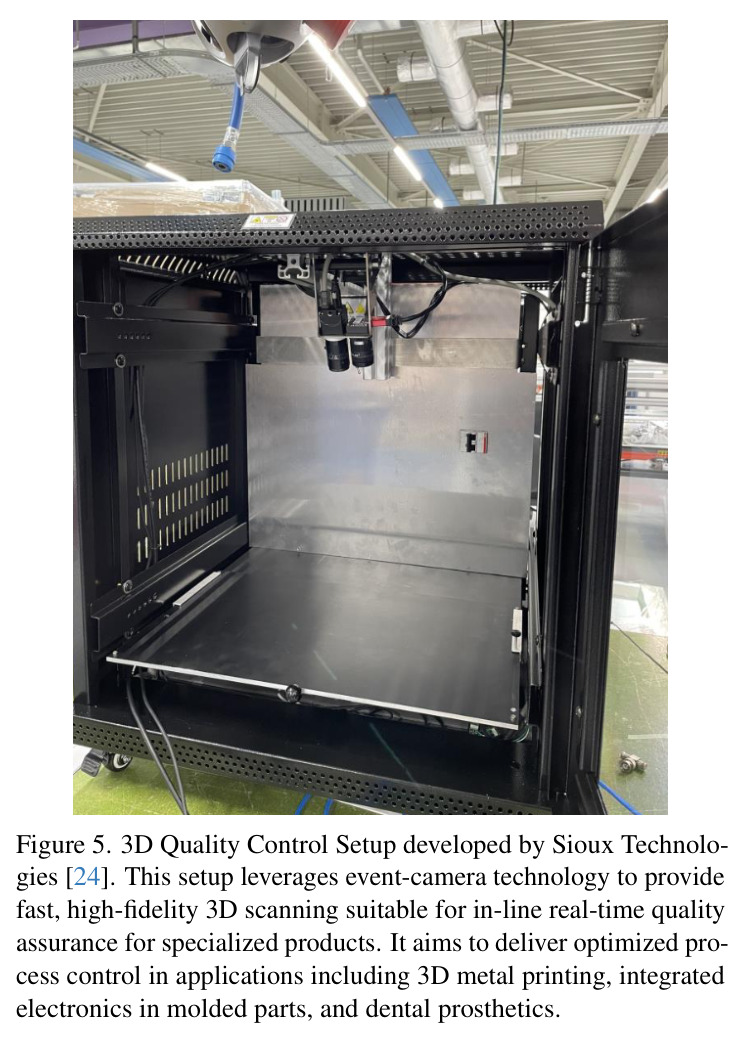

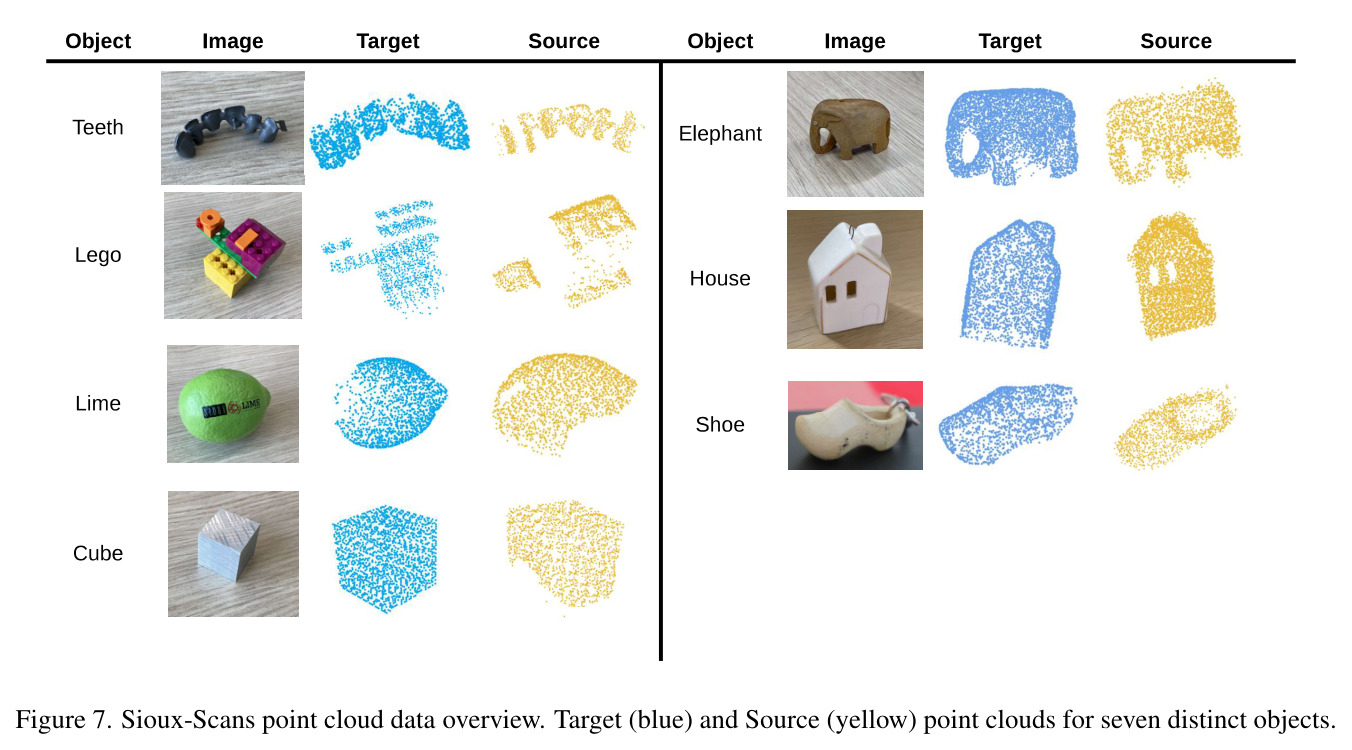

Sioux-Scans 数据集正是用事件相机在3DoP质检台采集的真实数据，理解其稀疏噪声特性才能体会论文强调的'真实世界鲁棒性'。

研究动机

当前基于深度学习的点云配准方法（如 RPMNet、Predator、GeoTransformer、RegTR、LoGDesc）几乎全部在 ModelNet40 等干净、稠密、合成的 CAD 数据集上训练和评测，在真实工业场景下表现急剧下降。具体问题包括三类：其一，合成数据无法反映真实数据的稀疏性、传感器噪声与局部遮挡，限制了跨域泛化能力；其二，现有方法依赖局部几何特征（如 KPConv 稀疏卷积、图卷积、注意力机制），在事件相机扫描这种邻域点数不足的场景下无法稳定提取语义描述子；其三，复杂 backbone 引入显著推理延迟（RegTR 0.045s、Predator 0.071s），无法满足在线质检等毫秒级工业应用的实时性需求。例如 RegTR 虽精度领先但 11.49M 参数、22 FPS，难以部署在产线上。

本文的目标是本文针对上述痛点提出 R3PM-Net，目标有三个：第一，构建一个轻量级、面向对象级点云的实时配准网络，将推理延迟压到 50ms 以内（实测 0.006-0.007s），满足工业在线部署；第二，采用全局感受野策略替代局部特征工程，在稀疏、含噪、遮挡的真实数据上仍能提取鲁棒描述子；第三，发布 Sioux-Cranfield（含13个不同来源CAD）和 Sioux-Scans（事件相机扫描 vs CAD）两个真实工业数据集，填补'理想合成 ↔ 真实稀疏'之间的评测空白，使学界能够在更接近实用的场景下比较算法。

与已有工作不同的是，本文的核心切入角度是'以简化架构对抗复杂任务'：与 RegTR、GeoTransformer 等堆叠 transformer 或混合特征的思路相反，R3PM-Net 用 5 层共享 MLP + 全局最大池化将感受野扩大到整幅点云，省去局部几何手工特征，同时在粗到精框架下配合 GICP 完成亚毫米级精修。此外，作者特别强调'通用几何原语'而非'记忆物体形状'的学习目标——在 Sioux-Cranfield 子集上微调后，模型能在没有见过 'teeth' CAD 的情况下成功配准对应扫描，证明学到了可迁移的曲率/边缘模式。这种'轻架构 + 真实数据驱动微调'的组合，是与现有研究最显著的差异。

核心方法

R3PM-Net 沿用 RPMNet 的迭代式 Siamese 配准框架，将流程拆为特征提取 → 对应估计 → 离群点抑制 → 变换求解四大模块，并在末尾接入 GICP 做局部精修，形成'粗到细'两阶段流水线。整体直觉是：与其在局部邻域里精雕细琢几何描述子，不如让网络直接看见整幅点云，从而即便每个局部都很稀疏也能凭借全局上下文定位对应点。具体而言，源点云 $\mathbf{X} \in \mathbb{R}^{J \times 3}$ 与目标点云 $\mathbf{Y} \in \mathbb{R}^{K \times 3}$ 经过共享的 5 层 ReLU MLP 映射到 $\mathbb{R}^{1024}$ 的嵌入空间，得到 $F_X, F_Y$，再做特征距离驱动的软匹配与 Sinkhorn 归一化，最后用可微 SVD 解出 $(R^*, t^*)$。整条链路可在 7ms 内完成，且仅 0.96M 参数，比 RegTR（11.49M）小一个数量级。

R3PM-Net 的核心创新是把'感受野'从局部扩展到全局，并彻底去除手工几何特征（法向量、固定/弹性半径）。在原始 RPMNet 中，每个点先聚合局部邻域信息再传播到全局；而本文直接对原始坐标做点级 MLP，最后通过全局最大池化让每个点的描述子都隐式包含整幅点云的全局上下文。这一设计带来两个本质区别：一是局部稀疏时（事件相机扫描常见）仍能产生稳定描述子，因为单点不再依赖周围几何；二是省去了 KPConv/注意力等高开销算子，使推理延迟从百毫秒级降到个位数毫秒级。配合动态离群阈值 $\alpha$ 的参数预测网络，模型在迭代前期宽松匹配、后期严格收敛，实现粗到细对齐。

方法步骤详情

R3PM-Net 的步骤：(1) **预处理**：将源点云 $\mathbf{X}$、目标点云 $\mathbf{Y}$ 均匀下采样、归一化到单位球并质心对齐；(2) **特征提取**：5 层 Linear+ReLU 共享 MLP 把 $\mathbf{X},\mathbf{Y}$ 逐点映射到 $\mathbb{R}^{1024}$，再做全局最大池化得 $F_X, F_Y$；(3) **对应估计**：基于特征欧氏距离计算 $m_{jk}=e^{-\beta\|F_{x_j}-F_{y_k}\|_2}$，用 Sinkhorn 把 $M$ 约束为双随机，$\alpha$ 为离群阈值；(4) **离群抑制**：PointNet 模块动态预测 $\alpha,\beta$，前期柔匹配后期严匹配；(5) **变换求解**：按 $\hat{y}_j=\frac{\sum_k m_{jk}\cdot y_k}{\sum_k m_{jk}}$ 加权求对应点，再加权可微 SVD 解出 $(R^*,t^*)$；(6) **粗到精**：把 $(R^*,t^*)$ 作 GICP 初值精修，得到最终对齐。

技术新颖性

技术新颖性体现在三点：第一，**架构层面的简化哲学**——在主流研究普遍往更复杂 backbone 演进（如 RegTR 引入 transformer、GeoTransformer 引入几何距离/角度编码、LoGDesc 引入图卷积+注意力）的当下，本文反向证明 5 层 MLP 即可达到竞争力；第二，**感受野策略的本质改变**——用全局最大池化替代 KPConv/邻居聚合，赋予网络处理稀疏事件相机数据的能力，论文 Table 5 的消融实验显示，加入法向量+固定半径的'经典配置'在 Sioux-Cranfield 上 RRE 飙到 $31.862°$，而直接吃原始坐标的 Direct PC 配置 RRE 仅 $2.01°$，强有力支撑了设计选择；第三，**真实数据集与微调范式**——Sioux-Cranfield + Sioux-Scans 填补领域空白，且 Table 6/7 展示在部分子集上微调后 Sioux-Scans 成功率从 28.6% 提升到 42.9%，证明跨域微调本身是一种有效的正则化手段。

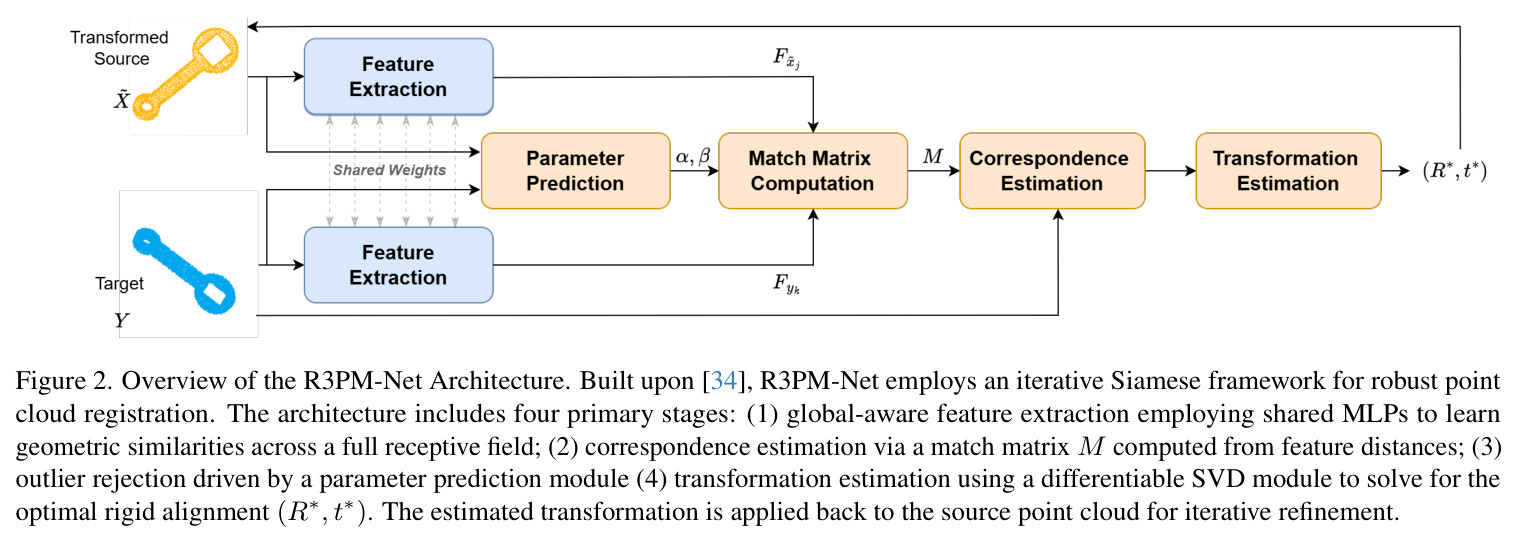

**Figure 2**: Overview of the R3PM-Net Architecture

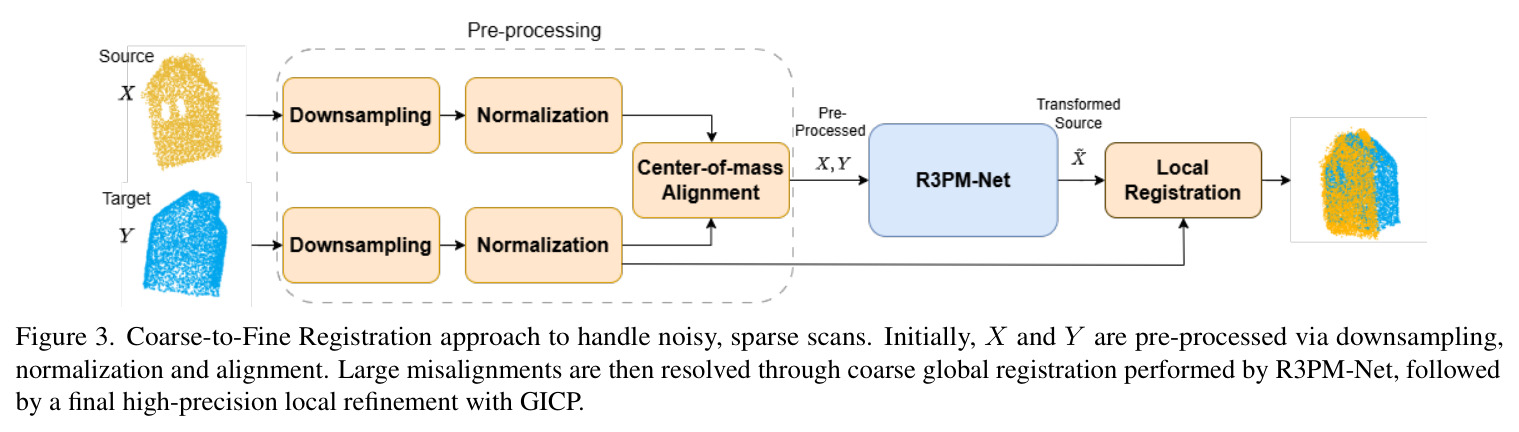

**Figure 3**: Coarse-to-Fine Registration approach to handle noisy, sparse scans

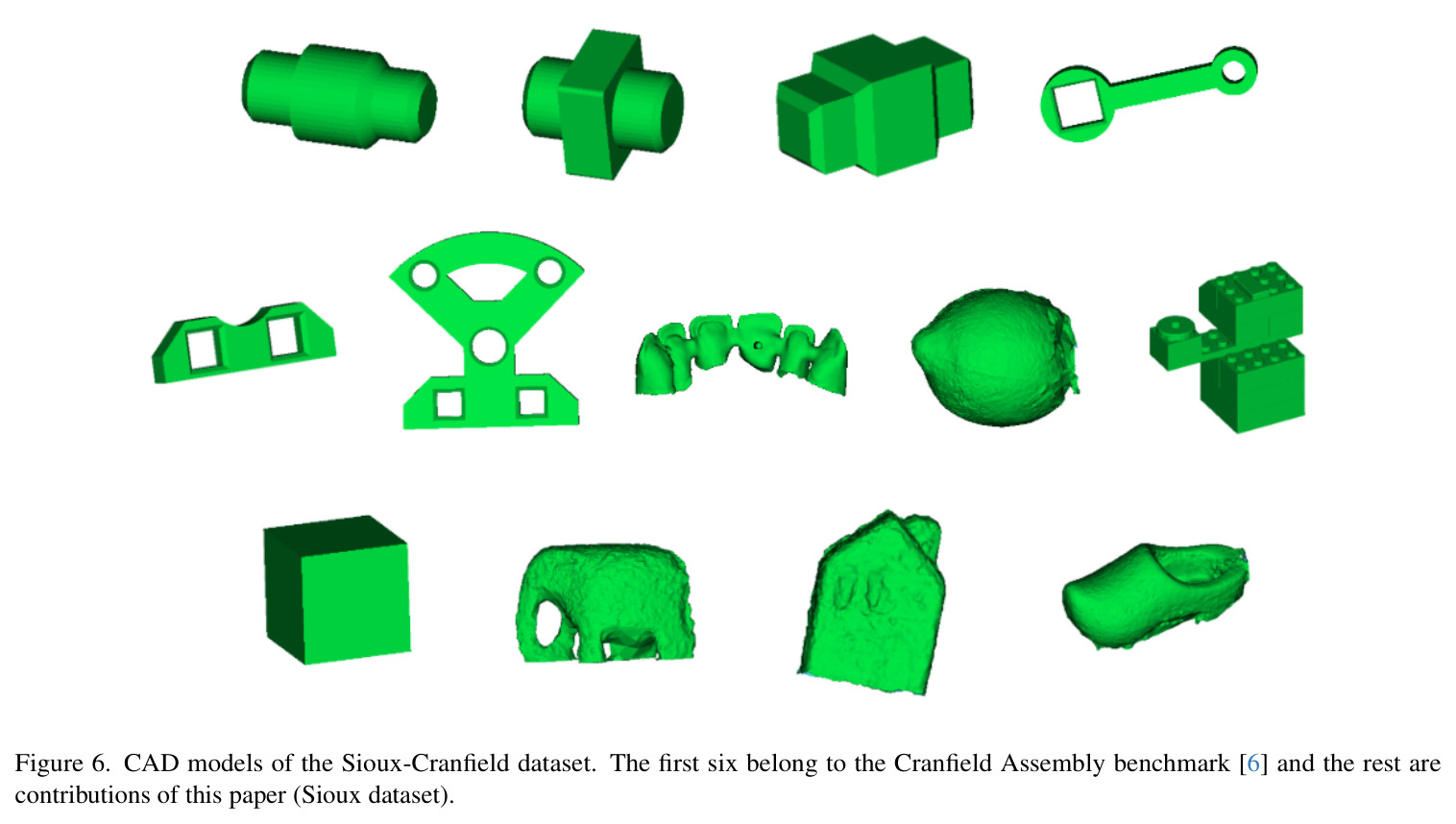

**Figure 6**: CAD models of the Sioux-Cranfield dataset

实验结果

三大数据集实验：(1) **ModelNet40**：RRE $5.198°$、RTE $0.010$ cm、Fitness $1.000$、推理 $0.007$ s，精度仅次 RegTR（$1.712°$）但推理快 6.5×。(2) **Sioux-Cranfield**：含噪数据上仍 Fitness $1.000$、RRE $5.451°$、Inference $0.006$ s，是 RegTR 的 7.5× 速度。(3) **Sioux-Scans**：所有方法初始成功率 28.6%，但 R3PM-Net 是唯一能解出'牙齿'凹几何的算法；微调后成功率跃升至 42.9%。(4) **模型复杂度**：仅 0.96M 参数、167 FPS，比 RegTR 参数少 92%、吞吐高 7.6×。(5) **消融**：Direct PC RRE 仅 $2.01°$，含法向量+固定半径反而劣化到 $31.862°$；微调后 ModelNet40 RRE 从 $5.198°$ 降到 $1.963°$。整体看 R3PM-Net 精度略输 RegTR，但效率与跨域鲁棒性全面占优。

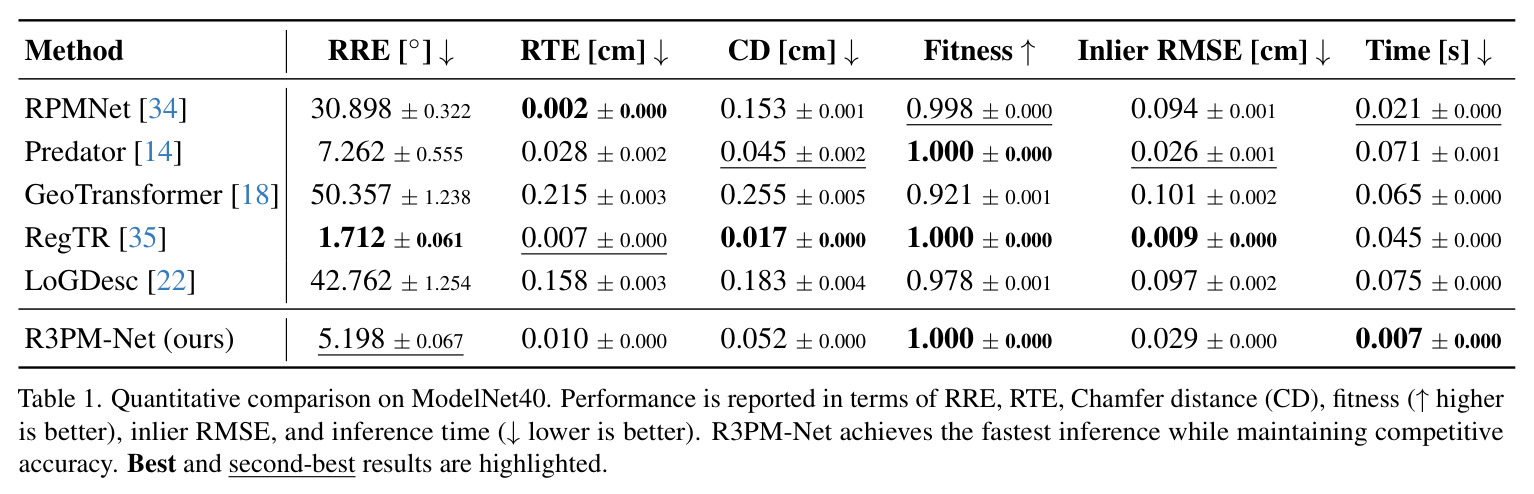

**Table 1**: Quantitative comparison on ModelNet40

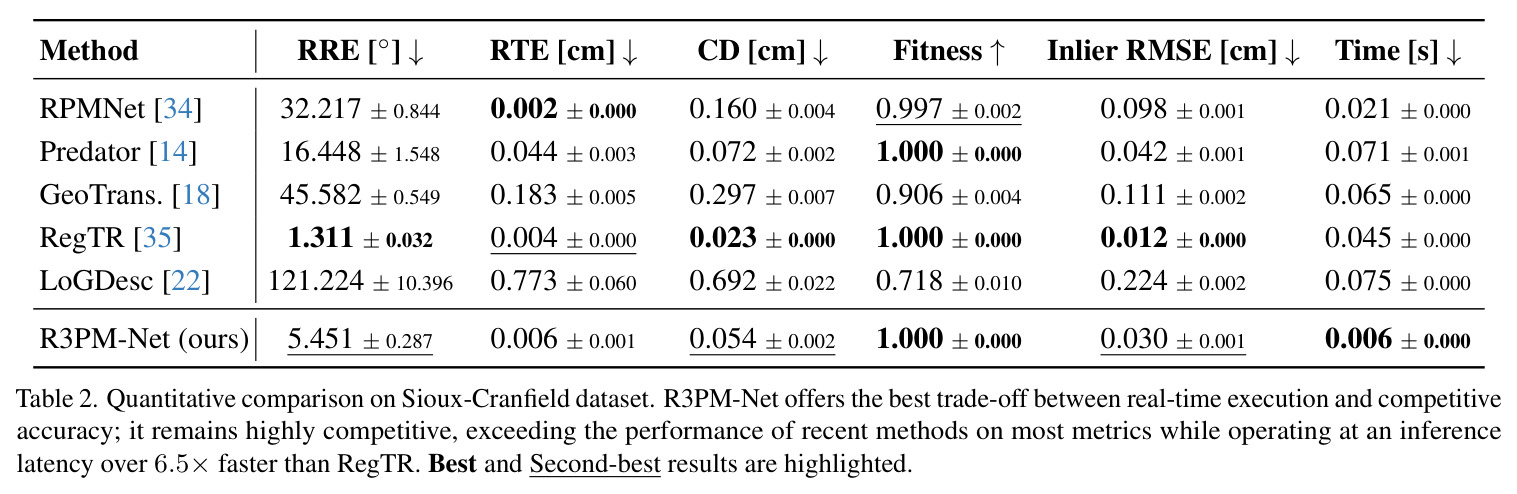

**Table 2**: Quantitative comparison on Sioux-Cranfield dataset

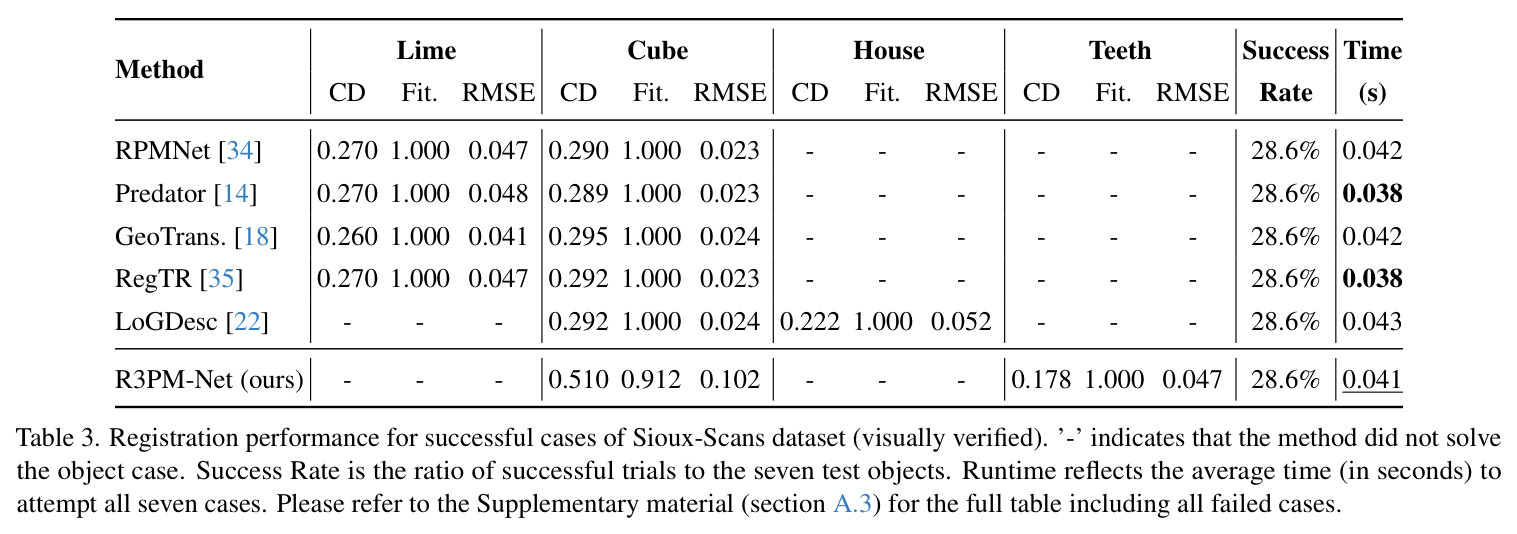

**Table 3**: Registration performance for successful cases of Sioux-Scans dataset (visually verified)

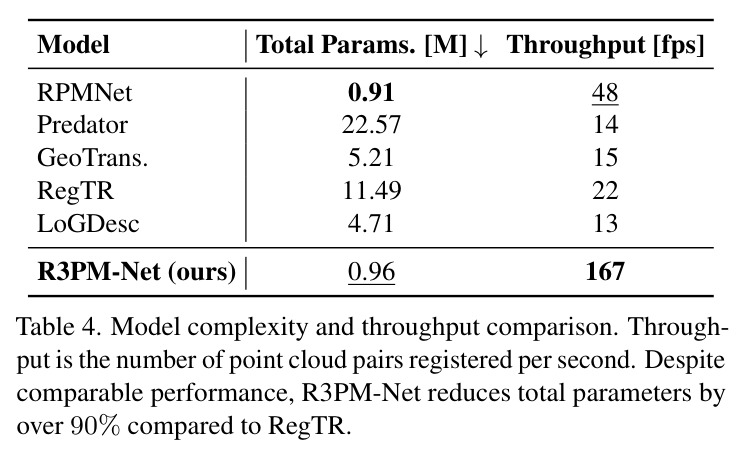

**Table 4**: Model complexity and throughput comparison

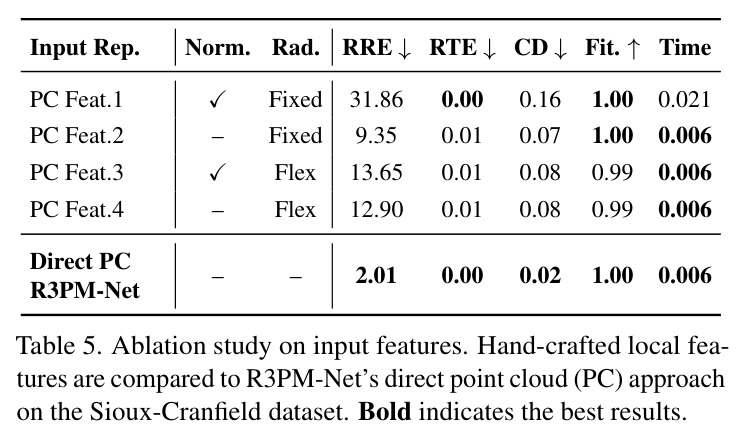

**Table 5**: Ablation study on input features

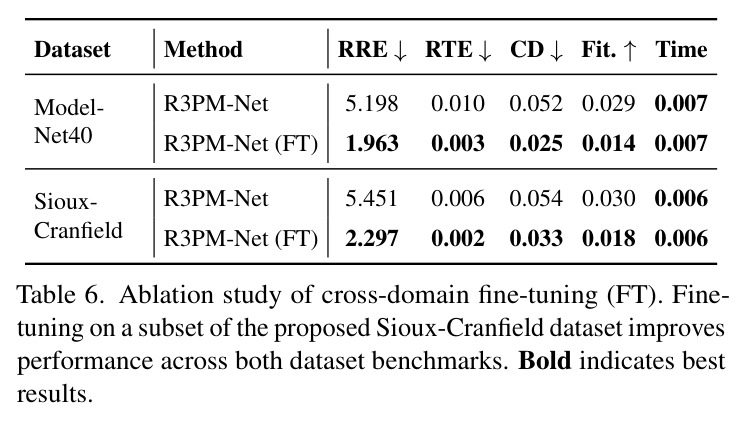

**Table 6**: Ablation study of cross-domain fine-tuning (FT)

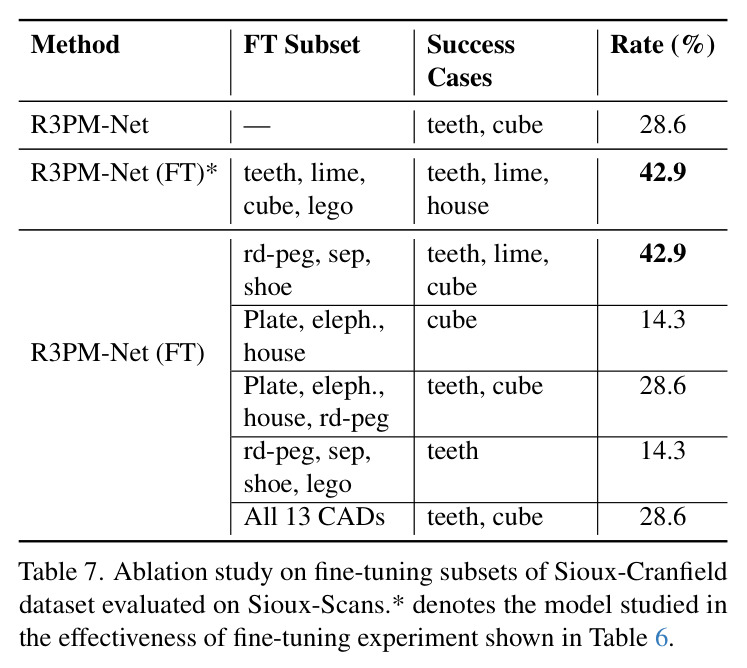

**Table 7**: Ablation study on fine-tuning subsets of Sioux-Cranfield dataset evaluated on Sioux-Scans

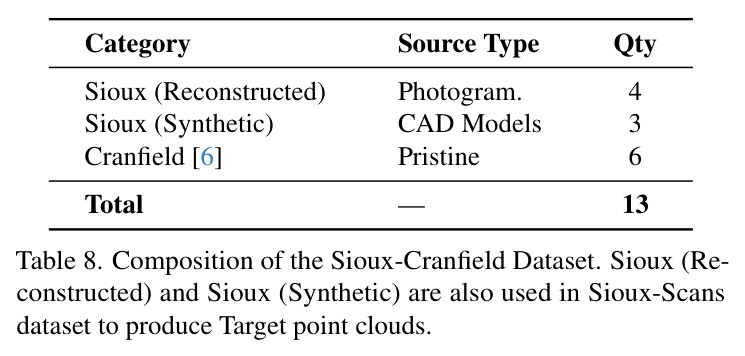

**Table 8**: Composition of the Sioux-Cranfield Dataset

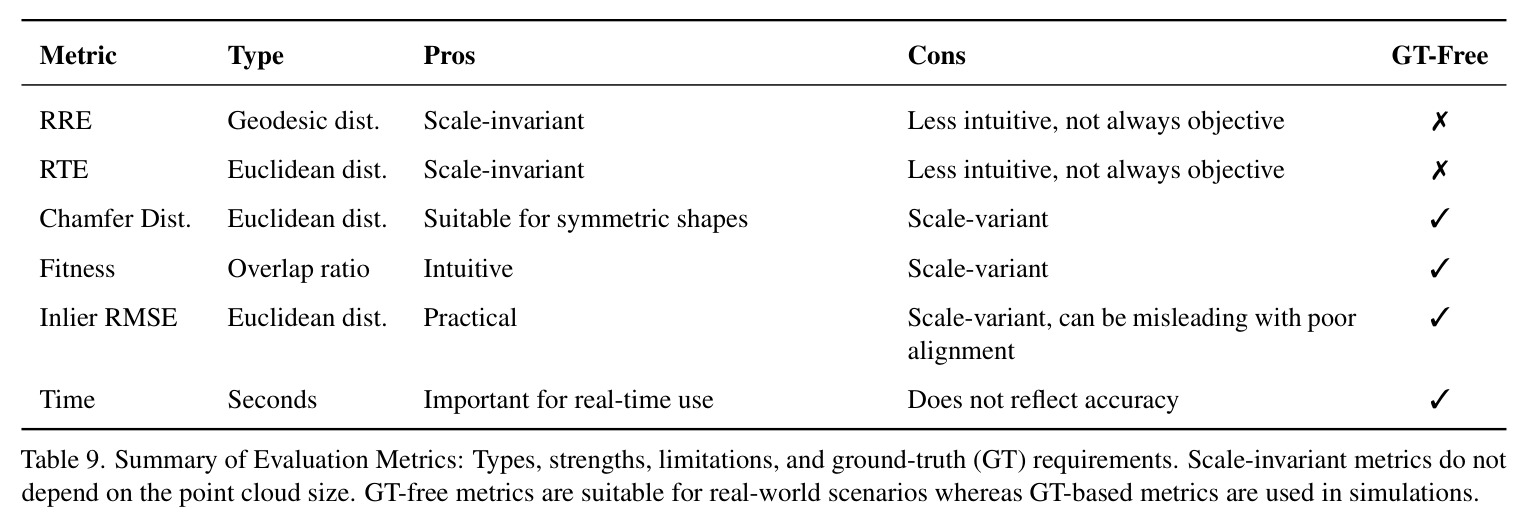

**Table 9**: Summary of Evaluation Metrics

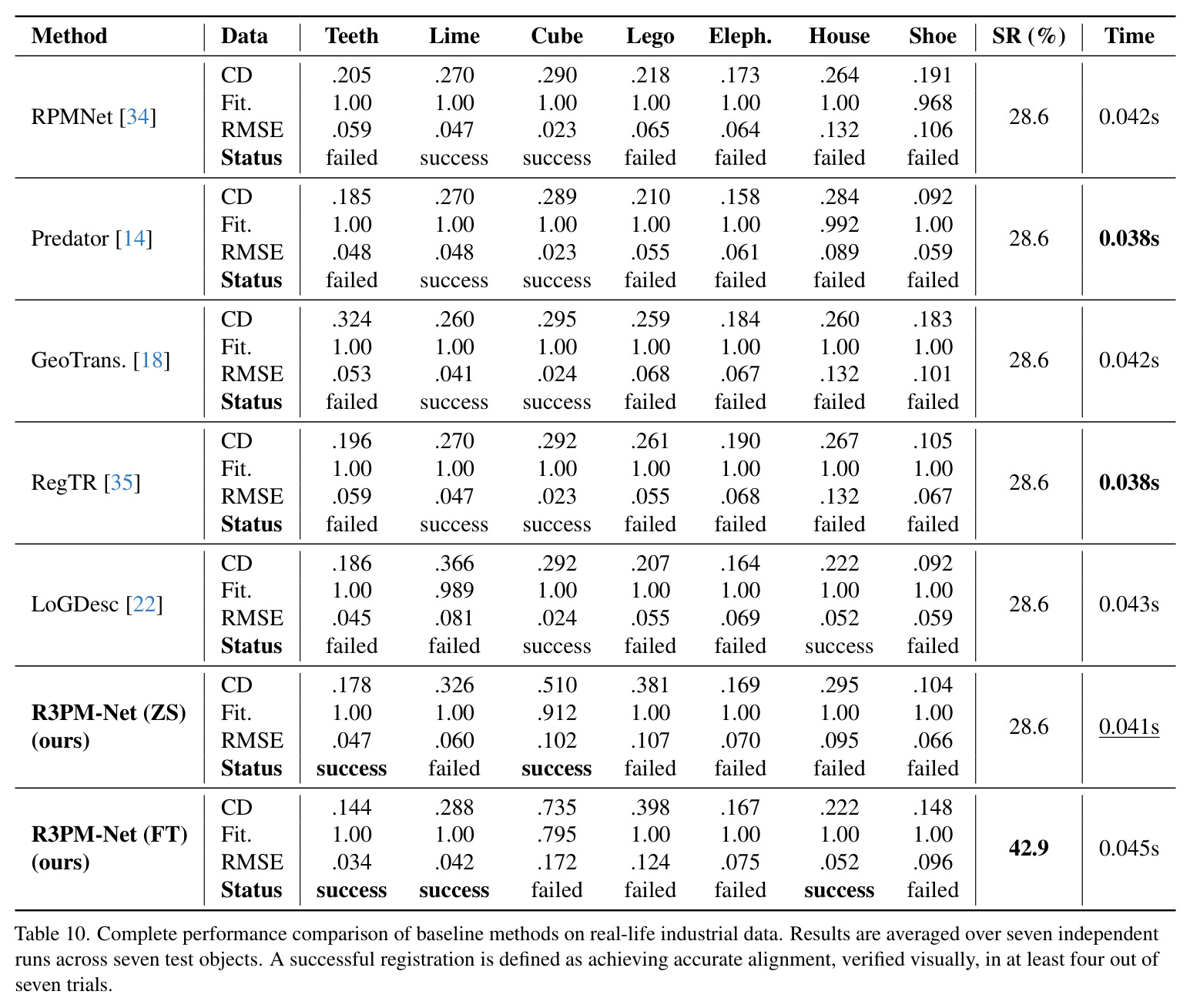

**Table 10**: Complete performance comparison of baseline methods on real-life industrial data

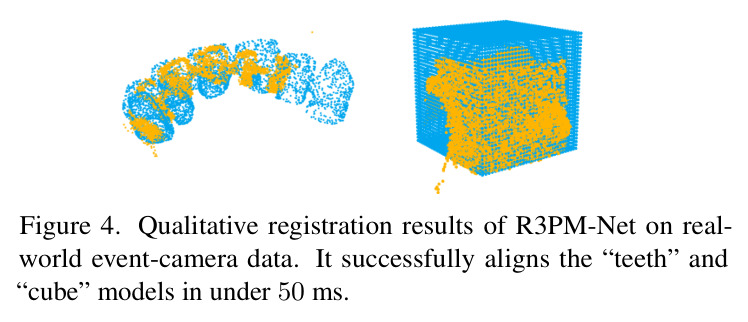

**Figure 4**: Qualitative registration results of R3PM-Net on real-world event-camera data

查看结构化数据

任务	指标	本文	基线	提升
ModelNet40 配准	推理时间 (s)	0.007	RegTR: 0.045	6.5× 加速（精度紧随 RegTR）
ModelNet40 配准	Inlier RMSE (cm) / Fitness	0.029 / 1.000	RegTR: 0.009 / 1.000	精度仅略输 0.020 cm，但参数少 92%
Sioux-Cranfield 配准	推理时间 (s)	0.006	RegTR: 0.045	7.5× 加速，且保持 Fitness=1.0
Sioux-Cranfield 配准	RRE (°)	5.451	RegTR: 1.311, LoGDesc: 121.224	比 LoGDesc 优 22×，比 RegTR 仅多 4.14°
Sioux-Scans 复杂几何（'teeth'）	成功率 (Qualitative)	成功解出 (CD 0.178, RMSE 0.047)	RegTR/Predator/RPMNet/GeoTrans 全部失败	唯一能配准该凹复杂案例
Sioux-Scans 微调后	整体成功率	42.9% (R3PM-Net FT)	28.6% (全部 baseline)	提升 50%
模型效率	参数量 / FPS	0.96M / 167 FPS	RegTR: 11.49M / 22 FPS	参数 -92%，吞吐 +660%
输入表征消融 (Sioux-Cranfield)	RRE (°)	Direct PC: 2.01	PC Feat. + Normals + Fixed Radius: 31.86	RRE 降 93%，验证直接吃坐标策略

局限与改进

作者承认的局限主要在 Sioux-Scans：尽管 R3PM-Net 解决了 'teeth' 凹几何，但 'lego' 等高度稀疏、对称且遮挡严重的物体仍未解出，作者将原因归结为重叠区域不足导致对应不足。Table 10 显示即便微调后 'lego' 仍失败，说明仅靠架构改进无法突破极端稀疏瓶颈。本文未对**对称物体**系统讨论——CD 和 Fitness 等无真值指标对对称性不敏感，但 RRE/RTE 仍会错误惩罚'等效旋转'，作者在补充材料承认却未给出方案。我的观察：(1) 极端稀疏下全局池化是否仍稳定存疑；(2) H100 测得的 7ms 不能代表边缘 GPU 实际部署；(3) 全局最大池化可能丢失细粒度位置信息，cube 上 Fit 仅 0.912；(4) Sioux-Cranfield 仅 13 个、Sioux-Scans 仅 7 个对象，覆盖度有限。

独立分析的弱点

独立分析看，论文有以下可改进的弱点：(1) **极端稀疏仍失效**——Table 10 显示 'lego' 即便微调后所有方法均失败，可考虑引入法向量或形状先验辅助；(2) **对称物体的旋转模糊未解决**——Table 2 中 R3PM-Net RRE 5.451° 看似不错，但若配准对象为旋转对称，欧氏距离下全局最大池化会得到等效但 RRE 不同的解，应在评测时引入对称感知指标；(3) **缺少失败模式分析**——Table 3 中 R3PM-Net 在 cube 上 Fit 仅 0.912、CD 升至 0.510，反比其他方法差，可能与 cube 平面被全局池化'压平'有关，值得专门讨论；(4) **H100 推理时间不具代表性**——工业现场通常用 RTX 系列或 Jetson，论文未提供跨硬件评测；(5) **微调子集选择缺乏自动化**——Table 7 显示不同子集带来 14.3%–42.9% 的巨大差异，但作者未给出选择原则。

未来方向

作者在结论与摘要中暗示了几个未来方向：(1) 进一步研究在非理想真实扫描下的鲁棒性模型，特别是跨域（不同传感器、不同物体类别）的泛化能力；(2) 探索更高效的全局-局部特征融合方案，既保留全局上下文又兼顾细粒度位置信息；(3) 将 R3PM-Net 部署到更大的 Sioux Technologies 实际产线（3DoP 金属打印、电子模塑、牙科修复体）中验证端到端质检。基于结果的延伸方向包括：(a) 引入对比学习预训练，让 Siamese 网络在无标注事件相机扫描上学到更鲁棒的描述子，进一步压低对标注微调数据的依赖；(b) 将 R3PM-Net 的全局感受野策略与 LoGDesc 的图卷积结合，做成混合架构应对超稀疏场景；(c) 探索量化/蒸馏到 Jetson Orin 等边缘平台，实现论文 H100 → 工业硬件的延迟对齐报告；(d) 把 Sioux-Cranfield 拓展到更大类别（如汽车零部件、航空叶片），并发布无真值版本的'盲评测榜单'，避免 RRE/RTE 在对称物体上失真。

复现评估

可复现性总体良好但存在小障碍：(1) **代码与数据集**：作者在摘要与 §1 末尾明确给出 https://github.com/YasiiKB/R3PM-Net，Sioux-Cranfield 与 Sioux-Scans 已公开；(2) **预训练权重**：论文 §4.3 写明使用各作者官方 ModelNet40 预训练模型，需分别拉取 5 个仓库；(3) **算力需求**：推理基准在单卡 NVIDIA H100 上完成，消融的微调实验使用 RTX A5000（Adam, lr=0.001, 50 epochs），均为学界常用显卡；(4) **复现难度**：估计中等——核心架构仅 5 层 MLP 实现简单，但需重写 Sinkhorn + 可微 SVD + GICP 流程，并搭建 5 个 baseline 的统一评测框架；(5) **隐含门槛**：Sioux-Scans 用事件相机 + 3DoP 设备在 Sioux 自家产线采集，外部研究者无法重复采集但可复用原始扫描数据。
