穿越幻象：面向鲁棒误导性图表问答的双路径智能体框架

双路径智能体框架ChartCynics解耦视觉诊断与OCR验证，抵御误导性图表的视觉欺骗

前置知识

视觉语言模型(VLM)的视觉顺从(Visual Sycophancy)

现代多模态大模型如Qwen3-VL、Gemini在处理图表时倾向于“整体式”视觉推理：它们依赖折线整体斜率、柱子相对高度等宏观视觉启发式，而不是逐字读取坐标刻度。当遇到倒置坐标轴、截断基线等恶意编码时，视觉编码器的注意力会被陡峭的物理斜率“劫持”，使模型进入“认知顺从”状态——错误地预测数值下降而忽略真实的数值上升。这是误导性图表问答任务中模型表现不及格的根因。

本文整个动机建立在剖析并对抗这种“视觉顺从”之上，不理解它就无法理解为何要解耦感知与验证、为何要用非对称奖励惩罚陷阱答案。

误导性图表问答(Misleading ChartQA, MQA)

标准图表问答(如ChartQA)假设视觉与数据一致，只考察显式事实抽取。MQA则引入欺骗函数 $f_{deceptive}(D) \to I$，使图表的视觉趋势 $V_{trend}$ 与真实数值关系 $D_{rel}$ 矛盾，并在候选选项 $O$ 中植入“陷阱答案” $a_{trap} = \text{Inference}(V_{trend}) \neq a^*$。系统必须既理解用户感知语境(用 $V_{trend}$)又用 $D_{rel}$ 锚定真相。SOTA模型在Misleading ChartQA上准确率不足50%。

这是论文定义的核心任务范式，所有方法设计和评估指标(WM/WO)都围绕“陷阱答案的识别与规避”展开。

GRPO与多目标奖励函数

Group Relative Policy Optimization(GRPO)是一种无需独立Critic网络的策略优化方法，通过在一个采样组 $G$ 内计算相对优势来对齐模型。本文设计了五维连续奖励 $R_{total} = w_1 R_{fact} + w_2 R_{contra} + w_3 R_{logic} + w_4 R_{fmt} + R_{shaping}$，其中 $R_{fact}$ 用Spearman秩相关衡量数值接地，$R_{contra}$ 衡量语义矛盾命中，$R_{fmt}$ 强制XML四步结构，$R_{shaping}$ 是非对称塑形。组大小 $G=8$，权重为 $w_{fact}=0.20, w_{contra}=0.25, w_{logic}=0.20, w_{fmt}=0.10$。

GRPO是本文“推理校准”层的关键引擎，非对称奖励(+1.0对错对、−2.0对陷阱)是它区别于普通RLHF的核心创新，理解它才能看懂性能跃升从何而来。

侦探式思维链(D-CoT)与ROI裁剪

D-CoT是作者提出的五步推理骨架：感知审计(重新复述Action Directive锚定先验)、数值锚定(从OCR Markdown重建 $D_{rel}$)、欺骗映射(用分类法T判定操纵子类型)、充分性与完整性检查(证据不足可输出“无法推断”)、对抗性陷阱拒绝(显式证明陷阱答案的谬误)。ROI裁剪则用图形元素检测模块定位标题/图例/坐标轴的边界框并做语义填充放大，逼迫模型“逐字读刻度”而非“视觉估算”。

D-CoT是Agentic Summarizer的灵魂，ROI裁剪是Vision Path摆脱整体式偏见的手段，二者共同构成“怀疑式审计员”的行为模式。

研究动机

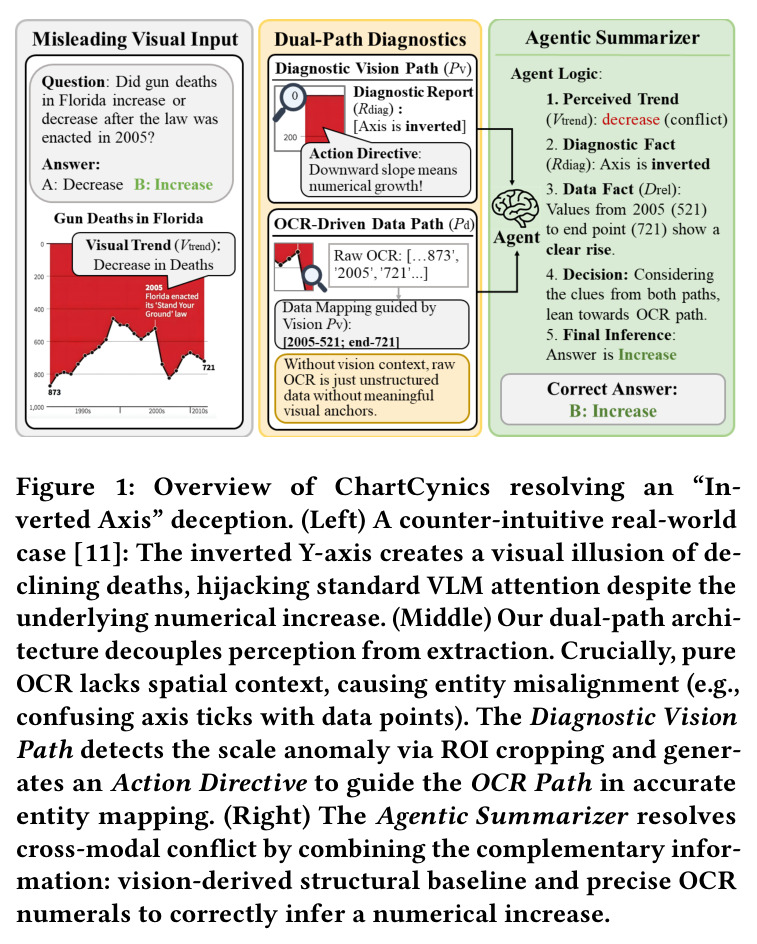

可视化虽是沟通数据的利器，却被大量误导性图表污染——通过坐标轴操纵、截断基线、挑拣数据或不成比例编码来扭曲感知。当视觉语言模型(VLM)成为自动图表理解的主力后，一个严峻的新挑战浮现：在Misleading ChartQA这类基准上，最先进的VLM准确率持续低于50%，表现得甚至不如未训练的普通受众。论文以佛罗里达枪击死亡为例——倒置的Y轴制造了“死亡下降”的视觉幻象，即使底层数值其实在上升，标准VLM的视觉编码器仍被陡峭向下的物理斜率劫持，落入“认知顺从”，错误预测数值下降。现有自动解读方法分两类且各有硬伤：端到端VLM路径偏袒宏观视觉启发式而忽略刻度等细粒度结构线索；OCR增强管道虽能检索数字字面量，却剥离了关键的版面与空间语义，导致灾难性的实体错位(如把坐标轴刻度当成数据点)。两者都无法在视觉与数据冲突时保持逻辑一致性。

本文的目标是本文的目标是构建一个能让VLM在面对误导性图表时具备“怀疑式审计”能力的智能体框架，把模型从被动描述者升级为主动验证者。具体而言有三层目标：感知层的诊断局部化(能对非零基线、被篡改图例等易被忽略的区域做细粒度检查)、推理层的冲突仲裁(在视觉与OCR给出相反证据时理性裁决)、优化层的推理校准(通过专门训练抑制预训练视觉偏见、让模型优先采信证据而非误导性启发式)。作者希望这套框架不仅能在误导性图表上大幅超越基线，还能避免“过度怀疑”——即不在良性数据上误伤，甚至能反过来增强标准图表的基础理解能力。

与已有工作不同的是，本文的独特切入点是“协同融合”而非任何单一范式的强化。作者指出端到端VLM的问题是整体式处理、OCR管道的问题是缺乏空间锚定，理想解应像人类审计员那样把视觉欺骗趋势与字面数值交叉核对。但其难点在于把诊断式视觉与数据驱动推理整合时要解决三大挑战：诊断局部性(强制模型关注易被忽略区域)、冲突仲裁(理性解决跨模态矛盾)、推理校准(用专门训练把模型从被动观察者转变为怀疑式审计员)。不同于Table-based QA或Redrawn这类“去渲染”启发式(在Qwen3-VL-8B上仅+3.61%甚至−1.31%)，作者主张保留并利用多模态互补性，用非对称奖励专门惩罚陷阱答案，从而把“陷阱”转化为可检测的异常。

核心方法

ChartCynics的整体思路是“怀疑式双路径哲学”：不丢弃视觉直觉，而是把它与最终决策解耦以防止“盲信”。直觉上，就像审计员对照账本核查一份视觉上可疑的趋势图——先用结构化的“诊断眼”找出图表哪里可疑，再用“数字放大镜”把字面数值读出来，最后由一位严苛的“总结官”把两份证据交叉核对并显式排除陷阱。技术路线上，它由三部分构成：(1)诊断视觉路径 $P_v(I)$ 捕获结构异常(如倒置坐标轴)，通过策略性ROI裁剪实现；(2)OCR驱动数据路径 $P_d(I)$ 通过结构化Markdown $M_{ocr}=f_{extract}(I)$ 保证数值接地；(3)Agentic Summarizer用五步侦探式CoT(D-CoT)执行冲突仲裁。两阶段优化——Oracle-Informed SFT蒸馏推理逻辑、Deception-Aware GRPO做对抗对齐——把这套调查逻辑内化进Qwen3-VL-8B骨干，使最终答案 $a^* = \arg\max_a P(a | P_v(I), P_d(I), Q, T)$ 成为严格冲突裁决的结果而非视觉顺从的产物。

核心创新在于“功能隔离 + 非对称对抗对齐”，与已有方法有本质区别。第一，诊断Agent执行“盲测”(Blind Test)：只给它图像 $I$ 和高分辨率ROI裁剪，严格屏蔽问题 $Q$ 和选项 $O$，迫使它作为中立审计员输出诊断报告 $R_{diag}=\{\text{Diagnosis}, \text{Action Directive}\}$，从而根除“自我提示污染”(模型为迎合预想答案而臆造证据的确认偏置)。第二，推理Agent遵循“无条件信任策略”，其第一步必须显式复述Action Directive来锚定推理轨迹。第三，与Table-based QA/Redrawn等刚性“去渲染”不同，Summarizer不是零和地丢弃某条路径，而是用结构异常 $\tau \in R_{diag}$ 重新语境化视觉证据，使校准后的视觉后验 $\arg\max P(a|V_{trend},\tau)$ 等于数据后验 $\arg\max P(a|D_{rel})$。第四，GRPO的非对称奖励塑形(+1.0正确、−2.0选陷阱)直接把“避坑”设为主目标，这是传统RLHF二元偏好做不到的。

方法步骤详情

完整流程分推理与训练两阶段。推理阶段：(1)结构ROI提取——用nemotron-graphic-elements-v1检测标题/图例/坐标轴边界框，按空间展布做语义填充(图例ROI含色标、坐标轴ROI纵向含全部刻度)，得裁剪集 $C_{roi}$；(2)诊断Agent盲测(只给图像与裁剪、屏蔽问题选项)，输出诊断报告 $R_{diag}$；(3)数据路径用LlamaParse(配GPT-4o)把图表解析成统一Markdown $M_{ocr}$，并附双层级信任指令(数据标签为High Trust、仅刻度或越界为Low Trust)；(4)Summarizer执行D-CoT五步(感知审计、数值锚定、欺骗映射、充分性检查可输出“无法推断”、对抗性陷阱拒绝)。训练阶段：(1)Oracle-Informed SFT，用Qwen3-VL-32B教师从2,619条MC训练样本蒸馏5,238条高质量推理链，教师可看原始CSV但被约束只用可见元素生成推理轨迹；(2)Deception-Aware GRPO，组大小 $G=8$，优化五维奖励的组相对优势。

技术新颖性

技术新颖性体现在多个层面。首先是“盲测+无条件信任”的功能隔离设计：诊断Agent看不到问题选项、推理Agent必须锚定诊断指令，从机制上消除确认偏置，这在图表问答领域少见。其次是双层级信任的动态校准——数据路径不是硬编码预处理过滤，而是把Trust Level作为指令交给推理Agent动态评估，兼顾了OCR噪声鲁棒性与空间语义。第三是非对称奖励塑形 $R_{shaping}$：选陷阱答案扣2.0、选对加1.0，专门针对视觉顺从，这种“避坑优先”的对齐目标比传统对称奖励更贴合误导场景。第四是五维连续奖励函数(数值接地用Spearman秩相关而非像素精度、语义矛盾防关键词堆砌、结构强制防捷径生成)与XML四步结构约束，把LLM自回归特性用作锚定答案的手段。第五是把“小开源模型+智能体工作流+RL”三者结合，证明8B模型经此流程可超越Gemini-3.1-Pro等闭源大模型，颠覆了“参数量即鲁棒性”的直觉。

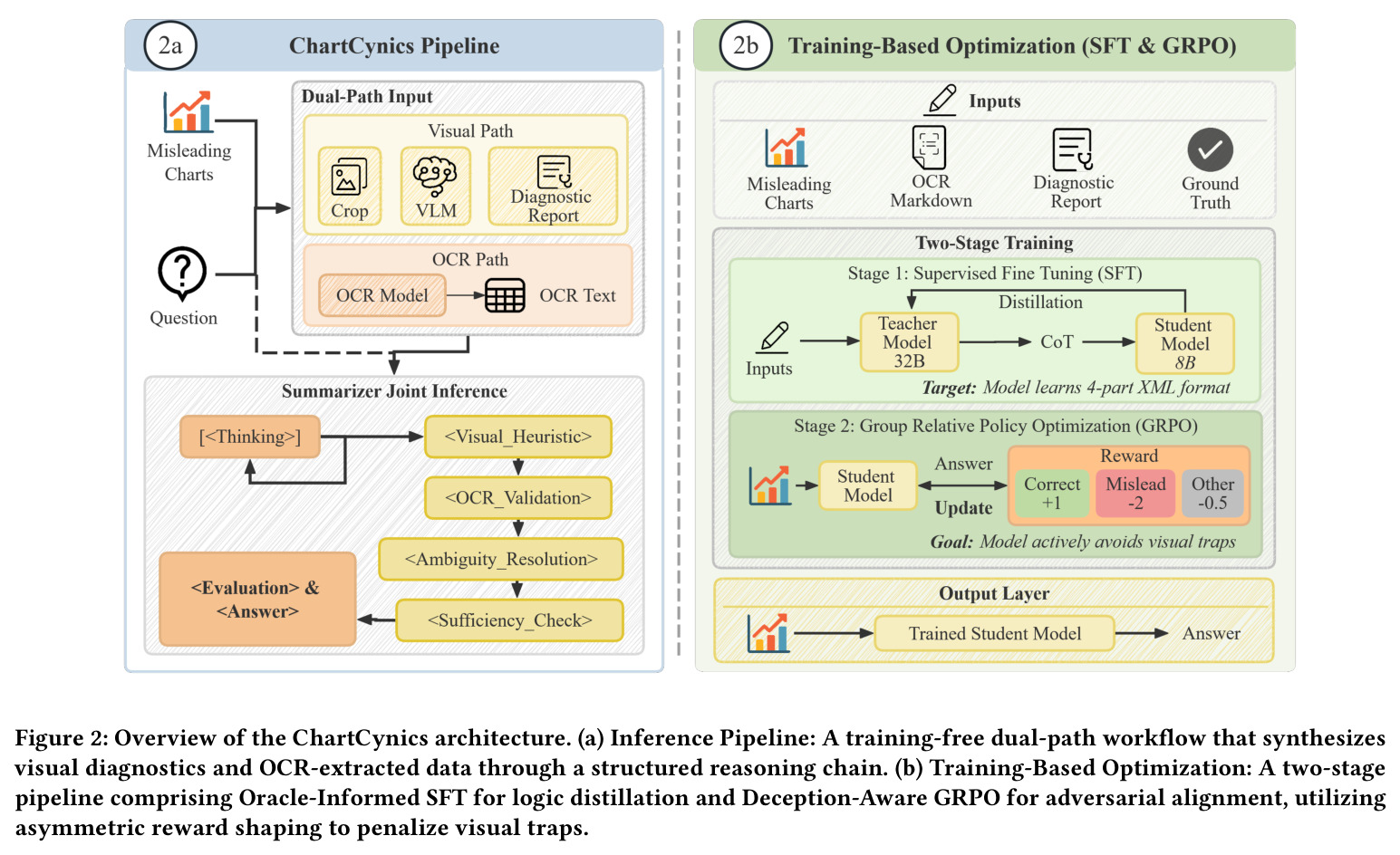

**Figure 2**: Overview of the ChartCynics architecture

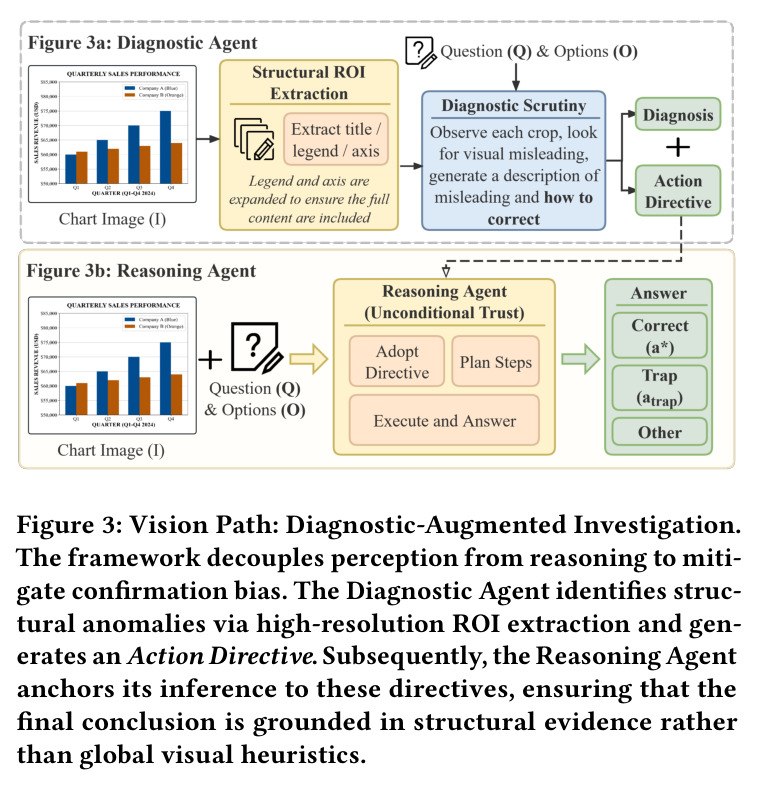

**Figure 3**: Vision Path: Diagnostic-Augmented Investigation

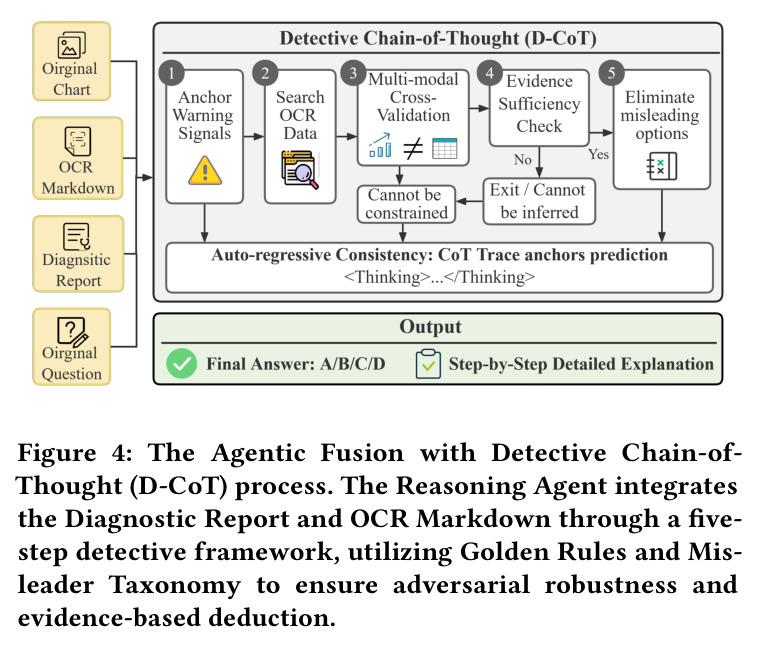

**Figure 4**: The Agentic Fusion with Detective Chain-of-Thought (D-CoT) process

实验结果

实验在三个基准上全面验证。主基准MC(305样本)：Qwen3-VL-8B基线仅45.57%，训练免ChartCynics到60.66%(+15.09%)，SFT+GRPO全流程达SOTA 74.43%(绝对+28.86%)，反超Gemini-3.1-Pro(70.49%)。关键机制是“因误导错(WM)”率：全流程把WM从40.00%压到11.15%，而“因其他错(WO)”稳定在14.42%无补偿飙升，证明推理锚定在结构化OCR证据而非盲目猜避。CDCC(110样本)上8B准确率几乎翻倍(35.45%→64.55%)。训练免框架泛化强：o4-mini +16.72%至71.80%、Gemini-3.1-Pro至81.31%。结构缓解启发式Table-based QA仅+3.61%、Redrawn甚至−1.31%，远不及74.43%。MSMB(244样本)训练免总体81.15%碾压ChartMoE 60.25%，标准子集94.26% vs 88.52%，证明“怀疑镜头”不引发过度怀疑反而增强基础理解。SFT单独68.52%，GRPO进一步到74.43%。算力为4×A800(80GB)。

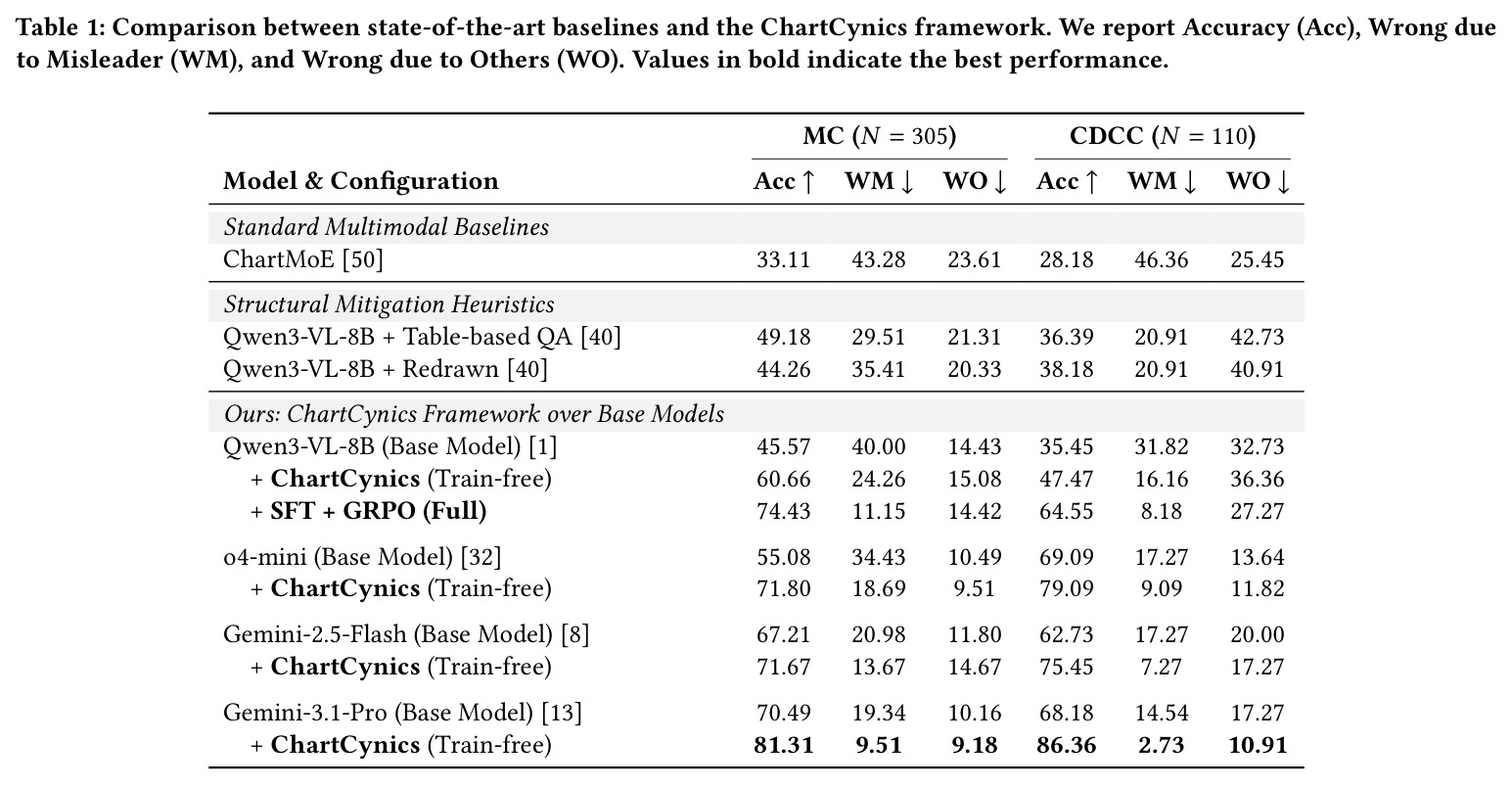

**Table 1**: Comparison between state-of-the-art baselines and the ChartCynics framework

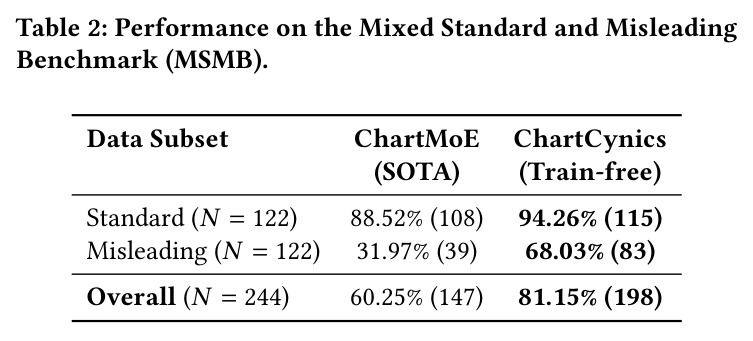

**Table 2**: Performance on the Mixed Standard and Misleading Benchmark (MSMB)

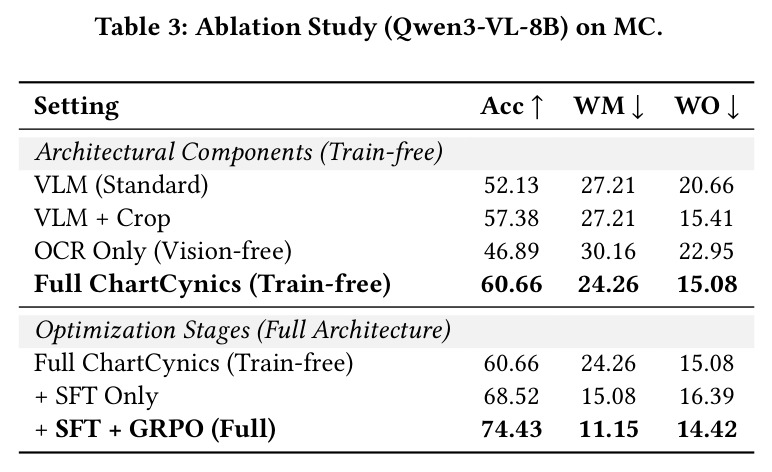

**Table 3**: Ablation Study (Qwen3-VL-8B) on MC

查看结构化数据

任务	指标	本文	基线	提升
Misleading ChartQA (MC, N=305) 准确率	Accuracy (Acc↑)	74.43% (Qwen3-VL-8B + SFT + GRPO全流程)	Qwen3-VL-8B基线 45.57%；Gemini-3.1-Pro 70.49%	+28.86个百分点，超越Gemini-3.1-Pro +3.94
Misleading ChartQA 因误导错误率	WM↓ (Wrong due to Misleader)	11.15% (全流程)	Qwen3-VL-8B基线 40.00%	WM下降28.85个百分点，WO未补偿性上升
CDCC (N=110) 准确率	Accuracy (Acc↑)	64.55%	Qwen3-VL-8B基线 35.45%	+29.10个百分点，几乎翻倍
MSMB混合基准总体 (N=244)	Accuracy (Acc↑)	81.15% (训练免)	ChartMoE(SOTA) 60.25%	+20.90个百分点；标准子集94.26% vs 88.52%
MC上o4-mini训练免增益	Accuracy (Acc↑)	71.80%	o4-mini基线 55.08%	+16.72个百分点
GRPO相对于纯SFT的提升	Accuracy (Acc↑)	74.43% (SFT+GRPO)	SFT单独 68.52%	+5.91个百分点，WM从15.08%降至11.15%

局限与改进

作者在结论中坦言这是“鲁棒多模态AI的基础”而非终局，且论文本身存在若干局限。第一，任务被形式化为闭集多选(选项集 $O=\{a_1,...,a_n\}$)，所有奖励设计与“陷阱答案”概念都依赖显式候选选项，对开放式生成或抽取式问答的迁移未做验证。第二，D-CoT强制XML四步结构($R_{fmt}$做二元门控)，这种刚性模板可能在自由形式问答或需要灵活推理长链的场景失效。第三，双层级信任规则是启发式而非学习的，依赖手工定义“数据标签=High Trust、仅刻度=Low Trust”，对标注密集或刻度本身就是数据的边界情况区分力有限。第四，强依赖外部专有模块——nemotron-graphic-elements-v1做ROI检测、LlamaParse配GPT-4o做OCR，这些模块的检测/解析质量直接决定上限，且带来推理延迟与商业成本。此外，我的观察是：分类法T作为“专家先验”是固定的，未必覆盖真实世界所有欺骗手法；SFT数据来自Qwen3-VL-32B教师，存在知识蒸馏天花板；评估基准集中于MC/CDCC/MSMB三类，对非英语、手绘或3D可视化的泛化未知。

独立分析的弱点

独立分析后有若干值得改进之处。第一，ROI检测是单点故障：若nemotron对密集小图例或重叠元素检测失败，诊断Agent就拿不到关键裁剪，整条路径退化。改进方向是引入检测置信度并把低置信裁剪回退到全图诊断，或让模型主动请求重裁。第二，OCR在轴标签密集、字体旋转或彩色背景时易出错，而当前仅靠“Trust Level”软标记，缺乏对OCR错误的显式校正。可加入轻量数值校验(如相邻刻度差一致性)自动标红异常值。第三，非对称奖励权重($w_{fact}=0.20$等)与陷阱惩罚(−2.0)是人工设定的超参，论文未给出敏感性分析。改进方向是用元学习或贝叶斯优化自动搜索权重，并报告鲁棒性区间。第四，五步D-CoT的多步推理显著增加延迟与token消耗，对实时问答不友好。可探索蒸馏成单步直觉或用投机解码加速。第五，“陷阱答案”概念依赖显式候选，难以扩展到开放式问答。改进方向是用对比式或排序式奖励适配开放生成。第六，所有路径共享同一骨干Qwen3-VL-8B，多Agent间的差异化靠prompt，可能未充分发挥专家化优势，可考虑轻量LoRA为诊断/推理Agent分别适配。

未来方向

作者明确提出要建立“可信多媒体AI的基础”，并强调ChartCynics证明小开源模型经智能体工作流+RL能获得超越闭源大模型的鲁棒性，暗示这条路线可推广到其他模态的“对抗性理解”。基于成果可延伸的方向包括：第一，从闭集多选扩展到开放式与抽取式图表问答，重新定义“陷阱”为“视觉诱导的高概率错误答案”而非显式选项，并设计无候选的奖励信号。第二，把怀疑式审计范式迁移到其他易被视觉欺骗的模态，如误导性地图(投影扭曲)、误导性信息图、AI生成图像的真伪判别。第三，把D-CoT与ROI裁剪做成可学习模块——让模型自主决定“看哪里、放大多少”，而非依赖外部检测器，实现端到端的主动感知。第四，研究“自我纠正”闭环：当Summarizer判定证据不足输出“无法推断”时，能否触发Vision Path重新定向裁剪或Data Path重解析，形成多轮交互式审计。第五，把非对称奖励推广为通用的“对抗性对齐”工具，用于检测提示注入、对抗样本等安全场景。第六，结合人类审计员研究，把可视化素养(如CALI/VLAT)的认知模型融入奖励设计，让AI的怀疑策略更贴近专家。

复现评估

复现评估中等偏难。论文给出较详细实现：骨干Qwen3-VL-8B，训练用Qwen3-VL-32B教师蒸馏5,238条链(源自2,619条MC训练样本)，GRPO组大小 $G=8$、五维奖励权重($w_{fact}=0.20, w_{contra}=0.25, w_{logic}=0.20, w_{fmt}=0.10$)、陷阱−2.0/正确+1.0，算力4×NVIDIA A800(80GB)，ROI检测用开源nemotron-graphic-elements-v1，足以概念性复现。但存在明显障碍：第一，OCR路径依赖商业服务LlamaParse(配GPT-4o)，需付费API且结果随版本漂移，无法完全开源复现，这是最大瓶颈。第二，论文未给出明确代码仓库或权重链接，开源情况不明。第三，SFT蒸馏数据依赖32B教师生成，教师prompt模板与CSV访问细节未完全公开。第四，CDCC的110张专家验证图汇编协议指向附录而正文未详述，WM/WO归因准则亦在附录。总体而言核心算法思想与架构清晰可重现，但完全复现实验需自建OCR替代方案与教师蒸馏流水线，门槛较高。
