全固态钙钛矿晶体管中的静电光致发光调控 Electrostatic Photoluminescence Tuning in All-Solid-State Perovskite Transistors
通过栅极电压实现钙钛矿光致发光近100%可逆静电调控
前置知识
光致发光(Photoluminescence, PL)
材料吸收光子后，电子从基态被激发到激发态，随后通过辐射跃迁返回基态时发射光子的现象。PL强度反映了材料中辐射复合的效率，受非辐射复合通道竞争影响。在半导体中，PL主要来源于自由电子-空穴的双分子复合或激子辐射复合。
本文核心是调控PL强度，需要理解PL的物理起源以及哪些因素（如载流子浓度、陷阱密度、复合通道）会影响PL效率
场效应晶体管(Field-Effect Transistor, FET)
通过栅极电压调控半导体-绝缘体界面移动载流子密度的三端器件。当栅压低于阈值电压时，在界面形成积累层（p型FET积累空穴），载流子密度n_G = -C_i(V_G - V_T)/e，其中C_i是单位面积电容。栅压通过静电场而非电流调控载流子，这是本文实现纯静电PL调控的基础。
本文器件基于FET几何结构，利用栅压调控界面空穴密度来影响PL，需要理解FET的工作原理和阈值电压概念
双分子复合(Bimolecular Recombination)
自由电子和空穴相遇并复合的过程，速率与电子和空穴浓度的乘积成正比，即R = gamma n_e n_p，其中gamma是双分子复合系数。这是非激子半导体中主要的辐射复合通道。在FET中，栅压诱导的额外空穴会增加双分子复合速率，从而提高PL强度。
本文模型的核心机制是栅压诱导空穴参与双分子复合，需要理解双分子复合的动力学及其对PL的贡献
钙钛矿(Metal-Halide Perovskites)
具有ABX3结构的半导体材料，A位是有机/无机阳离子，B位是金属阳离子，X位是卤素阴离子。CsPbBr3是全无机钙钛矿，室温下为非激子材料，具有高光致发光量子产率、高载流子迁移率、长扩散长度等优点。外延单晶CsPbBr3具有优异的体相和界面质量，是实现高效PL调控的理想材料。
本文使用外延单晶CsPbBr3作为活性材料，需要理解其独特的光电特性及其为何适合实现静电PL调控
研究动机
传统调控材料光电子性质的方法存在显著局限。化学修饰是不可逆的，且会引入结构性无序；硅基MOS器件虽然曾用电场调控表面复合率，但硅是间接带隙半导体，带隙仅1.12 eV（近红外），发光效率极低。过渡金属二硫化物(TMDs)单层虽然具有直接带隙，但室温下表现为激子性，PL来源于单线态激子辐射复合，存在激子-激子或激子-电荷淬灭效应，限制了低功率密度下的应用。更重要的是，单层材料仅吸收入射光的很少一部分（几个%），严重限制了最大光调控幅度。尽管离子液体栅极的钙钛矿器件中已演示了PL调控，但钙钛矿-离子液体界面可能存在电化学相互作用，无法确认纯静电效应。
本文的目标是本文旨在演示一种全固态半导体器件，基于外延单晶金属卤化物钙钛矿，能够通过栅极电压实现对钙钛矿光致发光的可逆控制。核心目标是建立一种纯静电（不通过电流）调控半导体PL的电学旋钮，这种光致发光场效应晶体管利用栅极电场静电调制界面移动载流子密度，从而影响光生载流子的辐射和非辐射复合通道，在有利栅压下几乎完全消除非辐射损失。
与已有工作不同的是，本文的独特切入角度是首次在全固态、非激子、直接带隙的三维半导体中实现静电PL调控。与之前的工作本质区别在于：(1)使用外延单晶CsPbBr3而非离子液体栅极，确保纯静电效应（栅漏电流可忽略）；(2)材料为室温非激子性，PL源于自由电子-空穴复合而非激子，避免了激子淬灭限制；(3)薄膜厚度（约1微米）远大于光穿透深度（约100纳米），确保近100%光吸收，远超单层材料的几个%吸收，从而实现更大的PL调控幅度；(4)建立完整的理论模型量化理解微观机制，而不仅是演示现象。
核心方法

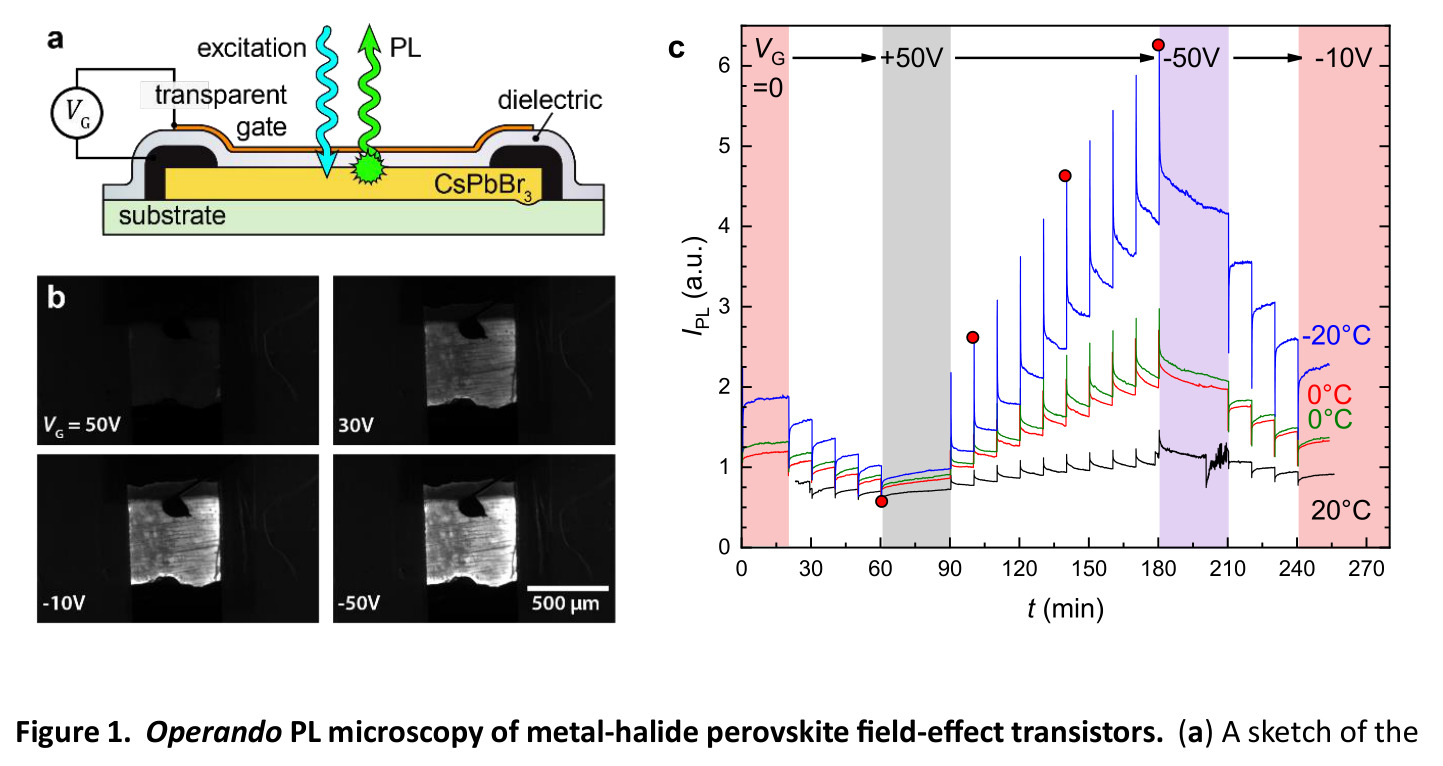

本文方法的整体思路是利用顶栅结构的外延单晶CsPbBr3场效应晶体管，通过栅极电压调控钙钛矿-绝缘体界面的移动空穴密度，从而影响光生载流子的双分子（电子-空穴）复合速率，实现PL强度的静电调控。技术路线上，首先制备高质量外延单晶CsPbBr3薄膜，然后采用半透明栅电极实现PL显微镜的operando成像。在不同温度（20°C、0°C、-20°C、-95°C）下测量PL对栅压的响应，分析动力学过程。最后建立包含光生载流子源、双分子复合、陷阱捕获和栅极诱导空穴的速率方程模型，定量解释实验现象并提取微观参数。
核心创新点是认识到在存在显著陷阱捕获的半导体中（即陷阱限制载流子寿命tau有限），栅压诱导的额外空穴n_G有两个关键作用：(1)增加双分子复合速率gamma(n_G + n)n，直接提升PL；(2)更重要的是，增加n_G会降低稳态光生载流子浓度n（因为更快的复合），从而抑制非辐射衰减速率tau^(-1)n，使更多载流子在被陷阱捕获前参与辐射复合。这与传统直觉相反——在tau趋于无穷极限下（无陷阱），PL应独立于V_G（I_PL趋于kappa F），只有在tau有限时，增加n_G才能提升PL。实验中观察到的PL饱和现象（在强负栅压下）正是当双分子复合寿命tau_bimol = 1/[gamma*sqrt((n_G + n)n)]远小于陷阱寿命tau时发生的。
方法步骤详情
方法步骤的完整描述如下：(1)材料制备：在氦气流（100 sccm, 0.1 bar）中，通过气相外延在云母衬底上生长外延单晶CsPbBr3薄膜，温度范围540-500°C，厚度0.4-1.2微米，确保可见波段光吸收率接近100%。(2)器件制备：将外延薄膜手工图案化为宏观（约几毫米）单晶矩形，用胶体石墨绘制源漏接触，蒸镀1-1.3微米厚度的parylene-N作为栅绝缘层，通过阴影掩模热蒸发3-10纳米超薄半透明金膜作为顶栅电极。(3)测量设置：将器件置于低温光学真空室，使用Keithley 2400或2450源表施加-50 V到50 V的栅压（相对接地的源漏电极），用连续波激光二极管（440-490 nm或405 nm）激发，通过495 nm长通滤光片和CCD相机检测PL发射，帧率2-10 fps。(4)温度依赖测量：在Rutgers装置测量20°C、0°C、-20°C，在Imperial College装置测量-95°C，以区分电子过程和离子漂移。(5)动力学分析：记录单个栅压步骤的PL响应，用单指数衰减拟合提取时间常数tau_PL。(6)理论建模：建立速率方程dn/dt = kappa*F - gamma*(n_G + n)*n - tau^(-1)*n = 0，求解稳态载流子浓度n(F, n_G)，推导归一化PL强度I_PL(V_G)，通过高斯平均考虑阈值电压分布，拟合实验数据提取微观参数（gamma、tau、V_T、DeltaV_T）。
技术新颖性
技术新颖性体现在多个方面：(1)首次在全固态钙钛矿FET中演示纯静电PL调控，排除了离子液体栅极中可能的电化学反应（栅漏电流可忽略）。(2)在非激子、三维、直接带隙半导体中实现PL静电调控，与TMD单层的激子性PL有本质区别，避免了激子淬灭限制。(3)建立了完整的理论模型，不仅拟合实验曲线，还提供了对微观机制的理解——揭示陷阱捕获的存在是观察PL栅控效应的必要条件（若tau趋于无穷，PL应独立于V_G），这为优化器件性能指明了方向。(4)实现了接近100%的PL调控幅度（-95°C时），远超之前在单层材料中几个%的吸收限制。(5)观察到有趣的动力学行为：栅压步骤后出现快速初始尖峰（电子响应，未解析到真实上升时间），随后是秒量级的指数衰减（离子重分布），在低温(-95°C)下衰减消失，证实离子漂移被冻结。(6)理论模型考虑了通道面积内的非均匀性（阈值电压高斯分布DeltaV_T = 10 +/- 2 V），解释了亚阈值区域的实验行为。
实验结果

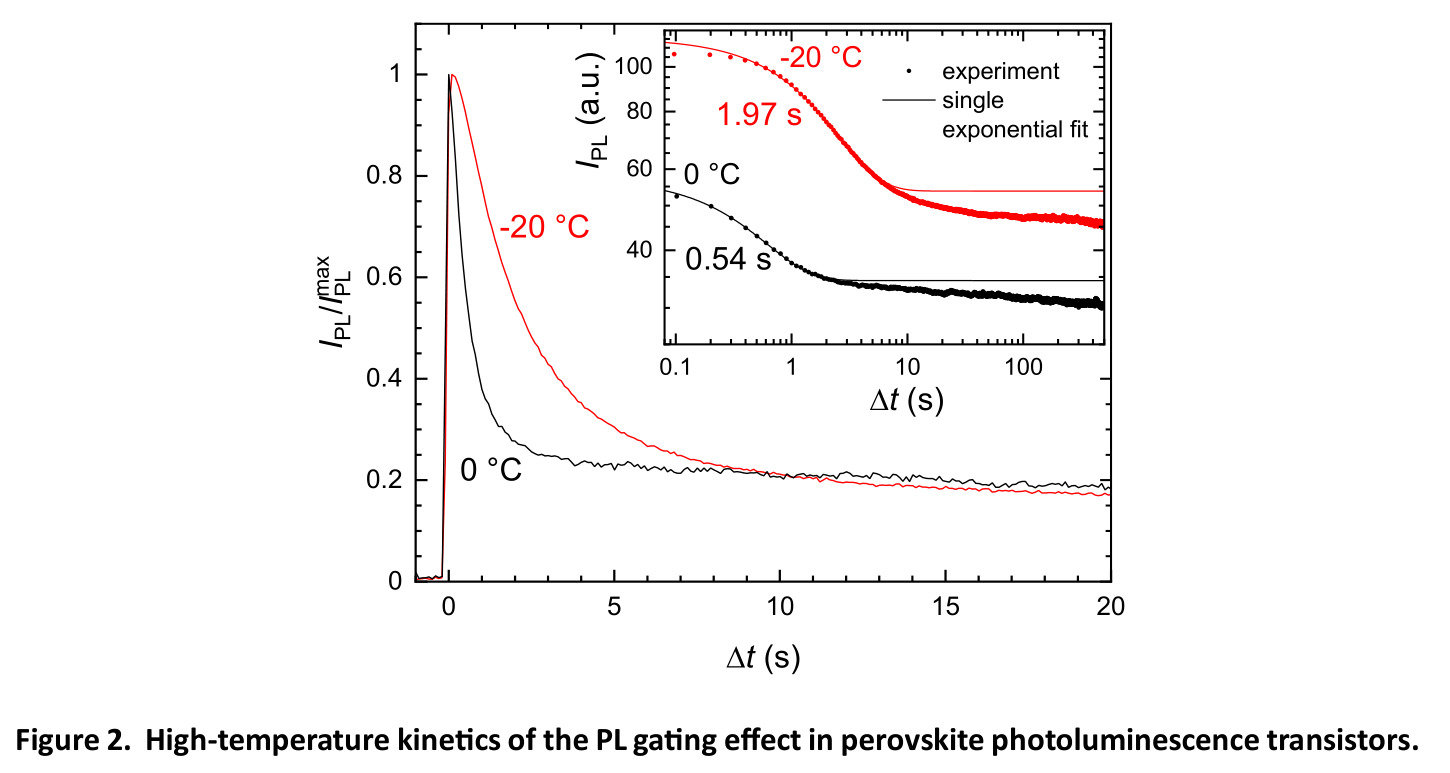

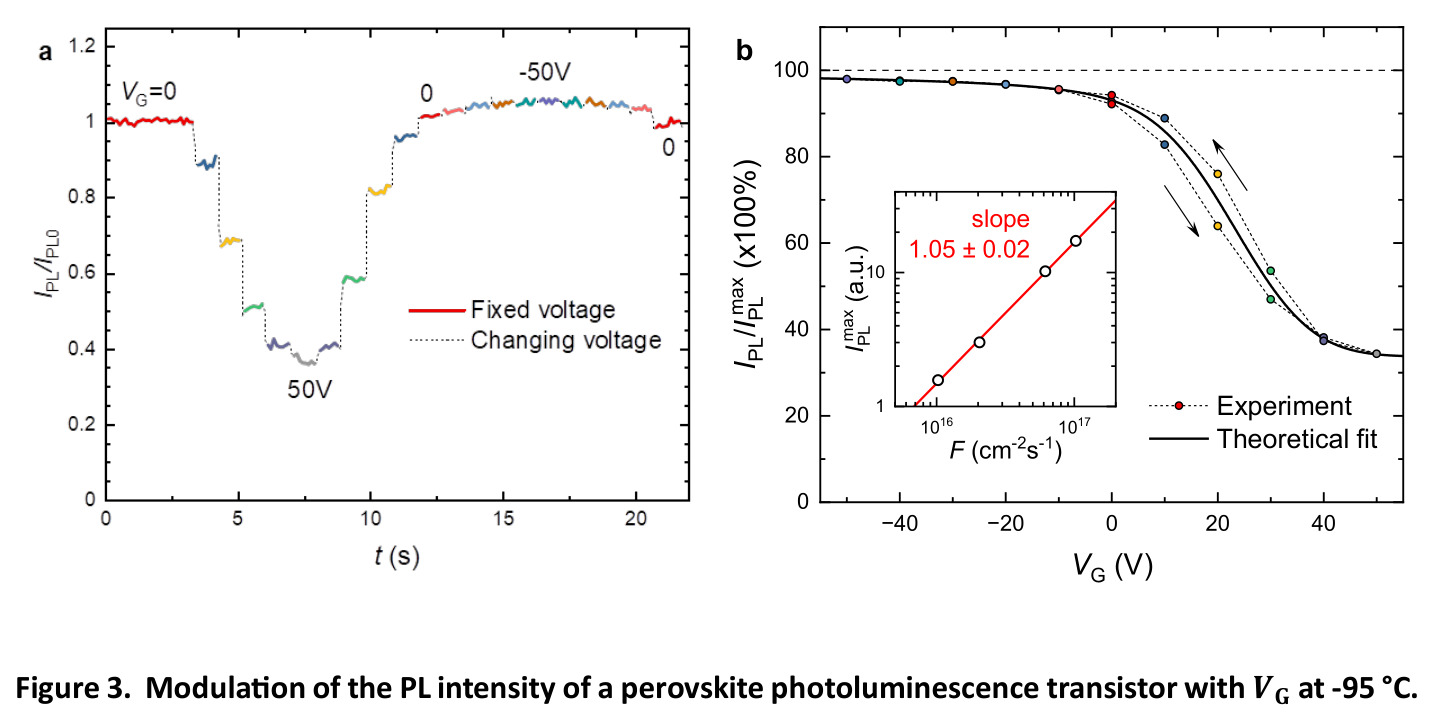

核心发现包含以下具体实验结果：(1)PL调控幅度：在不同温度下，栅压从+50 V扫描到-50 V可调控PL强度65-98%。在-20°C时达到97.7%，在-95°C时接近100%。(2)可逆性：在20°C到0°C到-20°C到0°C温度循环下展示可逆调控，PL随V_G变化且可恢复。(3)动力学行为：单个DeltaV_G = -10 V步骤的PL响应显示初始快速尖峰后跟随指数衰减，时间常数tau_PL = 0.54 s (0°C)和1.97 s (-20°C)。冷却使tau_PL增加265%（DeltaT/T约7.5%），提示离子重分布机制。初始尖峰幅度随冷却增加，与载流子迁移率mu增加有关。(4)低温行为：-95°C下PL响应在步骤后达到平台，无快速指数衰减，证实离子漂移被冻结。存在顺时针滞回（与有机FET中的栅辅助光诱导电荷转移一致）。(5)光谱不变：不同V_G下PL光谱形状和峰位lambda_max不变，变化小于等于0.14 nm，确认栅压只影响强度而非能带结构。(6)线性光强依赖：最大PL强度与激发通量密度F线性关系（10^16到10^17 cm^(-2)s^(-1)），斜率1.05 +/- 0.02，验证非激子性。(7)理论拟合：模型拟合与实验数据高度一致，提取微观参数：双分子复合系数gamma = 1.5x10^(-4) cm^2/s，陷阱限制载流子寿命tau = 1x10^(-6) s，平均阈值电压V_T = 27 +/- 3 V，界面电荷转移掺杂密度约3.0x10^11 cm^(-2)。(8)PL量子产率：在强负栅压下，外PL量子产率接近100%（归一化轴100%对应每个激发光子产生一个PL光子），同时材料仍展示本征（非无序限制）暗导电性。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| PL强度调控幅度 | 归一化PL强度变化 | 97.7% @ -20°C, 约100% @ -95°C | 硅MOS器件（间接带隙，低PL效率） | 首次在直接带隙半导体中实现高效静电PL调控 |
| 光吸收效率 | 入射光吸收率 | 约100%（薄膜厚度d_film 约1微米远大于光穿透深度alpha^(-1)约100纳米） | TMD单层（吸收仅几个%） | 两个数量级提升，实现更大绝对PL调控 |
| 器件机制 | 调控机制纯度 | 纯静电（栅漏电流可忽略，parylene-N绝缘层抗漏电） | 离子液体栅极钙钛矿器件（可能存在电化学反应） | 确认纯静电效应，排除电化学干扰 |
| 材料特性 | 载流子输运特性 | 本征（非无序限制）电荷输运，mu约100 cm^2/Vs量级 | 传统多晶钙钛矿薄膜（无序限制） | 结合高PL效率（约100%）和本征输运，是材料优化的里程碑 |
局限与改进
局限性分析包括作者承认和独立观察到的几个方面：(1)作者承认模型未考虑离子漂移和相关屏蔽效应，限制了其在离子效应主导情况（如高温）下的适用性。(2)初始PL尖峰的真实上升时间无法解析，受限于CCD相机帧率（500-100 ms/帧），可能包含重要物理信息（电子响应的真实时间尺度）。(3)作者观察到-95°C下的滞回现象，归因于栅辅助光诱导电荷转移，但未深入讨论其对器件应用的影响和消除方法。(4)器件工作需要较大的栅压范围（-50 V到+50 V），可能与实际应用中的低功耗需求有差距。(5)目前仅在低温(-95°C)下实现接近100%调控，室温下调控幅度较小（论文未给出室温具体数值，暗示低于-20°C的97.7%），可能与离子屏蔽效应增强有关。(6)理论模型假设光生电子和空穴快速扩散使整个薄膜均匀分布，这依赖于长扩散长度L_diff远大于d_film，虽然文献支持这一点，但未在本实验中直接验证。(7)模型假设光生载流子与栅极诱导空穴占据同一物理体积，实际上空穴被限制在极薄积累层(d_FE约几纳米)，这一简化可能影响微观参数提取的准确性。
独立分析的弱点
独立分析的弱点及改进方向如下：(1)栅压工作电压范围较大（正负50 V），限制低功耗应用。改进方向：优化栅绝缘层材料，提高单位面积电容C_i，可用更低栅压达到相同载流子密度调制；探索更高kappa值绝缘体或更薄绝缘层。(2)室温下调控幅度可能低于低温。改进方向：进一步优化材料质量减少离子迁移；设计钝化层抑制界面离子重分布；探索其他钙钛矿组分（如混合卤素）降低离子迁移率。(3)滞回现象影响可控性。改进方向：优化钙钛矿-绝缘体界面（如界面钝化层）；降低激发通量密度减少光诱导电荷转移；探索不同绝缘体材料减少界面电荷转移掺杂。(4)初始尖峰时间尺度未解析。改进方向：使用更高时间分辨率检测系统（如高速CMOS相机或单光子探测器）；研究尖峰幅度对温度、载流子迁移率、激发强度的依赖，揭示电子响应的微观机制。(5)模型未考虑空间非均匀性对PL的影响。改进方向：直接测量通道内PL空间分布（如超分辨PL成像）；建立空间分辨模型关联局部陷阱/掺杂分布与PL不均匀性；优化晶体生长和器件制备提高均匀性。
未来方向
未来研究方向包括作者提出的和基于成果可延伸的：(1)作者提出：初始PL尖峰的真实时间尺度及其对温度、载流子迁移率、激发强度的依赖是有趣的后续课题。(2)作者建议：研究外延CsPbBr3 PLT通道内陷阱密度和/或掺杂分布的非均匀性是进一步课题。(3)应用拓展：将PLT概念用于激光器——通过栅压动态调控激光阈值和输出功率；用于显示——实现像素级电调光发射；用于光集成电路——作为可调光开关/调制器；用于传感——PL对栅压的高灵敏度可用于检测微扰。(4)材料拓展：探索其他钙钛矿组分（如CsPbI3、混合阳离子/卤素）和维度（准2D Ruddlesden-Popper相）的PL栅控效应；比较不同钙钛矿的调控性能，建立材料参数-性能关系。(5)器件架构：探索底栅、双栅、垂直结构等不同FET几何结构的PL栅控；集成光波导实现片上光调制；开发阵列器件用于并行调控。(6)理论深化：扩展模型包含离子动力学和温度依赖；第一性原理计算理解界面电荷转移掺杂的微观起源；模拟离子重分布对PL动力学的定量影响。(7)机制探索：研究不同激发波长（共振vs非共振）和脉冲激发下的PL栅控；探索超快光谱技术（泵浦-探针）直接测量载流子寿命随V_G的变化。
复现评估
复现评估如下：(1)材料合成：外延CsPbBr3生长需要定制气相外延系统（氦气流100 sccm, 0.1 bar, 540-500°C），非标准实验室设备，但通过补充材料Section 1.1提供了足够细节。(2)器件制备：工艺相对简单——手工图案化、胶体石墨接触、parylene-N蒸镀、热蒸发超薄金栅，补充材料Section 1.2和7提供细节。(3)测量设置：需要低温光学真空室、源表、PL显微镜系统（激光、滤光片、CCD），补充材料Section 1.3详细描述两套独立装置（Rutgers和Imperial College），增强结果可信度。(4)开源情况：论文未明确开源数据或代码，但提供补充材料（联系作者获取），包含拟合用的Origin C代码。(5)算力需求：理论拟合用Origin软件，无高算力需求。(6)难度评估：总体难度中等偏高，主要挑战是外延单晶生长（需定制设备）和低温PL测量（需专业装置）。器件制备和测量在标准光电子实验室可完成。理论模型解析推导，数值拟合简单。(7)验证性：两套独立装置（不同地理位置、不同温度范围）获得一致结果，增强了复现信心。
论文图表
Figure 4a是微观过程示意图：蓝色箭头表示通过半透明顶栅入射到晶体管活性材料的光，绿色箭头表示材料发射的PL。红色圆圈代表PLT积累层中的移动空穴，其密度由栅压控制。增加界面的移动空穴密度会提升体相光生载流子的双分子（电子-空穴）复合速率，导致PL强度增加。Figure 4b对比两种情况：右侧是理想化均匀分布的离域电荷在界面处的空间均匀PL发射；左侧是现实钙钛矿-绝缘体界面（由于陷阱分布或界面掺杂的空间不均匀性）可能导致局部阈值电压涨落，从而局部移动载流子浓度在这些晶体管中涨落，进而导致双分子复合速率和PL强度在通道面积上展宽。这可通过模型中的高斯表面平均（式6）考虑。
Figure 4是理论模型的核心可视化，清晰展示了PL栅控的微观机制（栅压诱导空穴参与双分子复合）以及考虑界面非均匀性的必要性。这张图对理解模型物理本质、假设（如均匀分布vs非均匀分布）和拟合方法（高斯平均）至关重要。
