MonoArt：基于渐进式结构推理的单目铰接三维重建 MonoArt: Progressive Structural Reasoning for Monocular Articulated 3D Reconstruction
单张图像端到端重建铰接三维物体，渐进式结构推理实现关节预测
前置知识
铰接物体重建（Articulated Object Reconstruction）
铰接物体指由多个刚性部件通过关节连接的物体，如笔记本电脑（屏幕绕铰链旋转）、柜子（门绕合页开合）、机器人手臂等。铰接三维重建的目标是从视觉输入同时恢复物体的几何形状、部件分割结构以及关节参数（类型、轴向、运动范围等）。与刚性重建不同，铰接重建需要理解部件之间的运动学关系，这使得任务复杂度显著增加。传统方法通常依赖多视角图像、预构建的零件库检索或辅助视频生成来推断运动线索，而本文则从单张图像直接完成端到端的铰接重建。
这是本文要解决的核心任务，理解铰接物体的定义和重建的难点是读懂全文的基础
渐进式结构推理（Progressive Structural Reasoning）
渐进式结构推理是本文提出的核心方法论，其思想是将复杂的铰接重建任务分解为逐步递进的子任务：首先从输入图像重建规范几何形状，然后从几何特征中推导部件级语义表示，接着将部件表示转化为运动感知的嵌入，最后从运动嵌入中回归关节参数。这种渐进式的设计避免了直接从图像特征回归关节参数带来的不稳定性，每一步都建立在前一步的结构化输出之上，使得整个推理过程更稳定、可解释且高效。
这是本文方法论的核心创新，理解这种渐进式设计哲学对于把握论文的技术贡献至关重要
TRELLIS 三维生成模型
TRELLIS 是一个预训练的单图三维生成框架，能够从单张 RGB 图像重建出结构化的稀疏体素隐式表示 $Z \in \mathbb{R}^{N_z \times N_z \times N_z \times d_1}$，其中 $N_z$ 为体素网格分辨率。该表示随后通过网格解码器解码为显式三维网格 $O$。在本文中，TRELLIS 被用作冻结的骨干网络，为下游的部件感知推理和铰接推理提供稳定的几何基础。使用冻结的预训练模型可以充分利用其强大的几何先验，同时避免在铰接任务训练中干扰其已学到的三维生成能力。
理解 TRELLIS 的角色有助于把握 MonoArt 如何获得高质量的初始三维几何，以及如何从稀疏体素隐表示中提取点级特征
双查询运动解码器（Dual-Query Motion Decoder）
双查询运动解码器是本文的关键组件，采用双查询公式将语义表示与几何定位解耦。它包含两种互补的查询类型：内容查询 $Q_c \in \mathbb{R}^{N_q \times d_2}$ 编码部件语义，位置查询 $Q_p \in \mathbb{R}^{N_q \times 3}$ 表示空间运动锚点。这两种查询通过堆叠的 $L$ 层精炼块进行迭代更新，每层包含自注意力（建模部件间交互）和交叉注意力（从视觉特征中检索图像证据）。通过残差更新机制 $Q_p^l = Q_p^{l-1} + \Delta_p^l$，运动锚点逐步精炼，实现稳定且逐步精确的铰接推理。
这是 MonoArt 区别于现有方法的关键设计，理解双查询机制有助于把握其如何同时处理空间定位和语义理解
PartNet-Mobility 基准数据集
PartNet-Mobility 是铰接物体重建领域最常用的基准数据集，包含约 2000 个铰接物体，每个物体具有部件级几何标注和关节注释，涵盖固定（fixed）、棱柱（prismatic）、旋转（revolute）和连续（continuous）四种关节类型。本文采用两种评估设置：7 类子集（Storage、Table、Refrigerator、Dishwasher、Oven、Washer、Microwave，遵循 SINGAPO 的划分）和完整 46 类设置（遵循 PhysX-Anything 的划分），分别评估特定类别和大规模多类别泛化能力。
这是本文的主要评估基准，理解数据集的规模、类别覆盖和评估协议对于解读实验结果至关重要
研究动机
从单张图像重建铰接三维物体是计算机视觉中的一个根本性挑战。铰接物体（如笔记本电脑、柜子、冰箱等）在日常环境中无处不在，为机器人操作和场景合成生成高保真、可交互的三维资产变得日益重要。然而，现有方法面临严重的局限性。多视角方法（如 PARIS、DTA、ArticulatedGS）需要从视频或帧序列中捕获同一物体的不同铰接状态（如开和关），这在实践中并非总是可获得的。检索式方法（如 SINGAPO、Articulate-Anything）虽然接受单张图像输入，但通过从预构建的资产库中检索和组装零件来重建，往往导致纹理错位和几何不准确。最近的工作尝试通过生成辅助视频（计算成本高昂）或依赖预定义的运动方向来推断铰接线索（依赖手工先验，限制泛化能力）。更根本的困难在于运动线索与物体结构之间的纠缠，这使得直接从图像特征回归铰接参数变得不稳定。现有方法对视频生成、手工运动模板或视觉-语言先验的依赖反映了内在三维理解的缺失，使得从单张图像直接推断部件组成和空间关系变得困难。
本文的目标是本文的目标是提出一个端到端的单目铰接三维重建框架，能够在不需要多视角监督、检索库或辅助视频生成的情况下，仅从单张图像直接推断物体的几何形状、部件结构和运动参数。具体来说，框架需要实现以下目标：（1）从单张 RGB 图像重建规范三维几何形状；（2）推导部件级语义表示以理解物体的结构组成；（3）预测部件级铰接参数，包括部件质心、掩码、关节类型、轴向、原点和运动限制；（4）推断运动学树结构以产生连贯的铰接三维重建；（5）在重建精度和推理速度上都达到最先进水平；（6）泛化到机器人操作和室内三维重建等下游任务。
与已有工作不同的是，本文的独特切入角度在于采用渐进式结构推理策略，而非直接从图像特征回归铰接参数。与现有方法不同，MonoArt 不依赖视频生成（如某些方法生成辅助视频来推断运动状态），不使用检索式组装（如从预构建资产库中检索零件），也不依赖视觉-语言模型先验或手工运动模板。相反，MonoArt 将铰接重建重新定义为一个渐进式结构推理过程：首先获得规范几何，然后从几何中推导部件级表示，接着将部件表示转化为运动感知嵌入，最后从运动嵌入中回归关节参数。这种设计的关键洞察是：显式的三维结构先验（而非直接的图像特征映射）能够简化铰接重建任务，使得模型不仅更准确，而且更高效。通过将形状恢复、部件感知编码、运动解码和运动学回归解耦，MonoArt 实现了稳定且物理上有意义的铰接推理。
核心方法

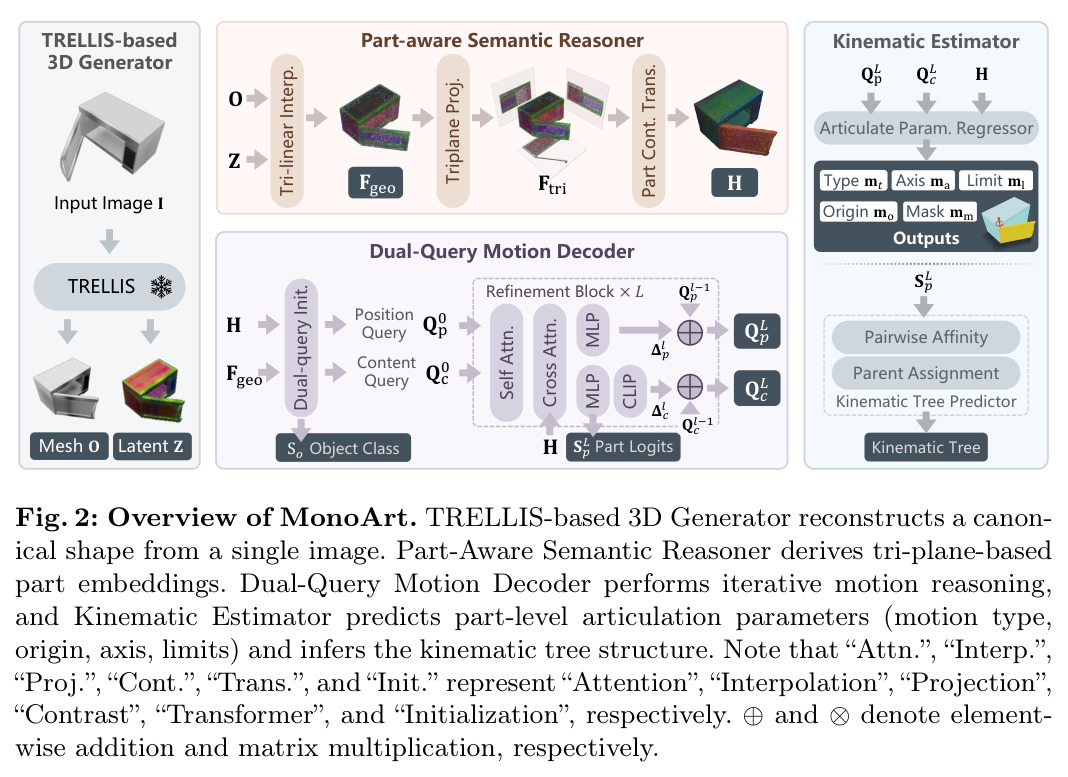

MonoArt 的整体思路是将单目铰接三维重建任务分解为四个渐进式阶段，每个阶段都将前一阶段的结构化输出转化为更高层次的表示。直觉上，如果我们能先看到物体的完整形状，然后理解它由哪些部件组成，再思考每个部件可能如何运动，最后精确描述运动的参数，那么铰接重建就变得可解了。技术路线如下：给定输入图像 $I$，TRELLIS-based 3D Generator 首先重建规范几何 $O$ 并产生几何对齐的隐特征 $Z$。基于 $(O, Z)$，Part-Aware Semantic Reasoner 通过三平面聚合和基于 Transformer 的精炼，将几何对齐的点特征提升为全局上下文化的部件级嵌入 $H$。这些部件感知特征随后被 Dual-Query Motion Decoder 处理，该解码器解耦空间运动锚点和语义部件表示，执行迭代精炼以推理部件级运动模式。最后，Kinematic Estimator 将精炼后的查询转化为显式的铰接参数，并推断运动学树结构，产生连贯的铰接三维重建。
MonoArt 的核心创新在于渐进式结构推理范式，这与现有方法有本质区别。现有方法要么直接从图像特征回归铰接参数（不稳定，因为运动线索与物体结构纠缠），要么通过检索组装零件（几何精度受限），要么依赖外部线索（视频生成计算昂贵，VLM 先验依赖手工设计）。MonoArt 的关键洞察是：通过显式建模几何→部件→运动的渐进式结构，可以将复杂的铰接推理分解为更易管理的子问题。具体来说，双查询运动解码器将位置（哪里有运动）和内容（什么类型的运动）解耦，通过迭代精炼实现稳定的运动推理。这种设计使得模型能够逐步构建对物体结构的理解，而不是一次性尝试理解所有复杂性。此外，MonoArt 使用冻结的 TRELLIS 骨干网络提供强大的几何先验，使得下游的部件感知和运动推理可以在稳定的几何基础上进行，避免了从头学习几何表示的困难。
方法步骤详情
MonoArt 的方法包含四个关键步骤。第一步是 TRELLIS-based 3D Generator：给定单张 RGB 图像 $I$，使用冻结的 TRELLIS 骨干网络预测结构化稀疏体素隐表示 $Z \in \mathbb{R}^{N_z \times N_z \times N_z \times d_1}$，其中 $N_z = 64$ 为体素网格分辨率，每个活跃体素存储 $d_1$ 维特征。随后通过 TRELLIS 的网格解码器解码为显式三维网格 $O$，作为规范几何基础。第二步是 Part-Aware Semantic Reasoner：首先在网格 $O$ 表面采样 $M = 100,000$ 个点集 $\{p_m\}_{m=1}^M$，通过三线性插值从体素特征 $Z$ 中获取点对齐特征 $F_{\text{geo}} \in \mathbb{R}^{M \times d_1}$。然后将这些特征投影到三个正交平面（XY、YZ、ZX）形成三平面特征 $F_{\text{tri}} \in \mathbb{R}^{3 \times N_t \times N_t \times d_1}$（$N_t = 128$），通过 Part Contrast Transformer 处理后得到部件感知点嵌入 $H \in \mathbb{R}^{M \times d_2}$（$d_2 = 448$）。第三步是 Dual-Query Motion Decoder：从全局对象上下文初始化位置查询 $Q_p^0 \in \mathbb{R}^{N_q \times 3}$ 和内容查询 $Q_c^0 \in \mathbb{R}^{N_q \times d_2}$（$N_q = 100$），通过 $L = 6$ 层精炼块迭代更新。每层包含自注意力和交叉注意力，位置查询通过残差更新 $Q_p^l = Q_p^{l-1} + \Delta_p^l$ 逐步精炼运动锚点，内容查询也类似更新。第四步是 Kinematic Estimator：精炼后的双查询被转化为关节参数——关节类型 $m_t$、轴向 $m_a$、原点 $m_o$、限制 $m_l$，并通过成对亲和度矩阵 $C \in \mathbb{R}^{N_c \times N_c}$ 计算父-子关系概率 $P(j|i) = \text{Softmax}(S_{i,j})$，构建无环的运动学树结构。
技术新颖性
MonoArt 的技术新颖性体现在多个层面。首先，渐进式结构推理范式本身是一种新的方法论贡献——将铰接重建分解为几何→部件→运动的渐进式流程，而非端到端的直接回归，这使得每个子任务都有明确的目标和监督信号。其次，双查询运动解码器是一个创新的架构设计，通过解耦位置查询（空间运动锚点）和内容查询（部件语义）来分别处理运动的空间定位和语义理解，这是首次在铰接推理中采用这种解耦设计。第三，查询置信度估计机制允许模型自动确定部件数量——通过预测每个查询的置信度分数 $c_i \in [0, 1]$，在训练时使用匈牙利匹配派生监督信号，在推理时丢弃低置信度查询。第四，运动学树预测器使用可学习的兼容性矩阵 $C$ 通过双线性公式 $S_{i,j} = s_i^\top C s_j$ 捕获类别级附件先验，以数据驱动的方式建模潜在的父-子关系。第五，关节原点的残差预测公式 $m_o = Q_p^L + \Delta_o$ 相比直接预测提供了更稳定的训练。这些技术创新共同使得 MonoArt 在没有外部运动模板或多阶段管线的情况下实现了准确且高效的铰接重建。
实验结果

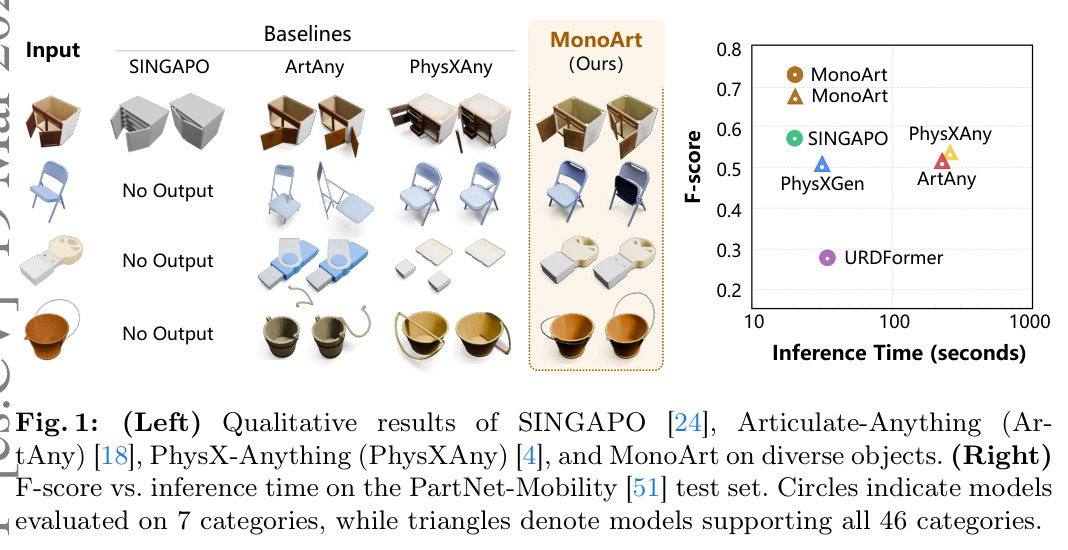

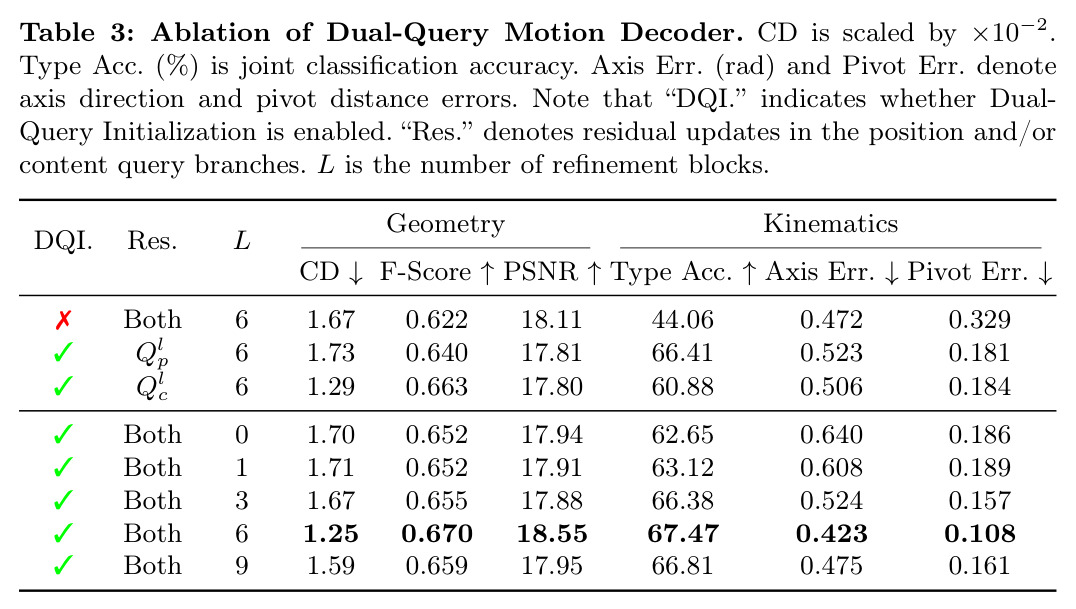

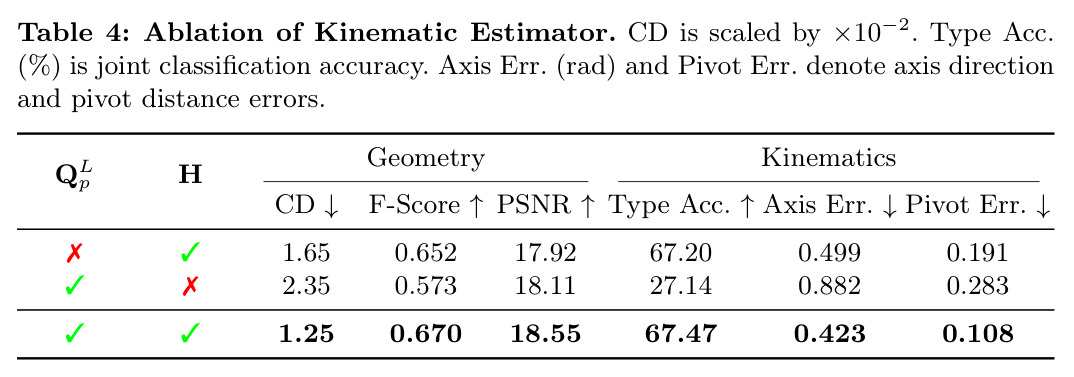

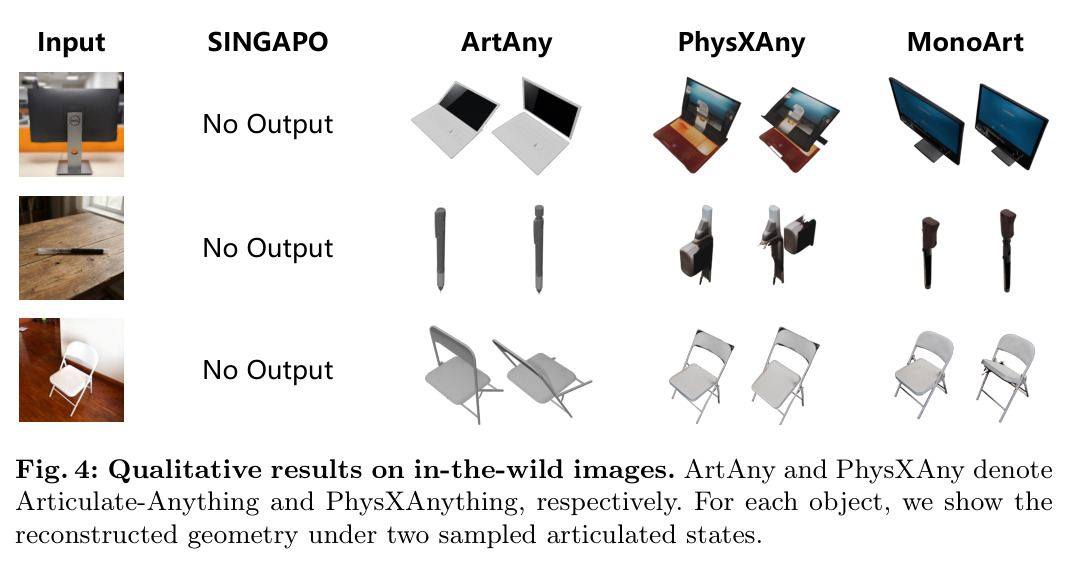

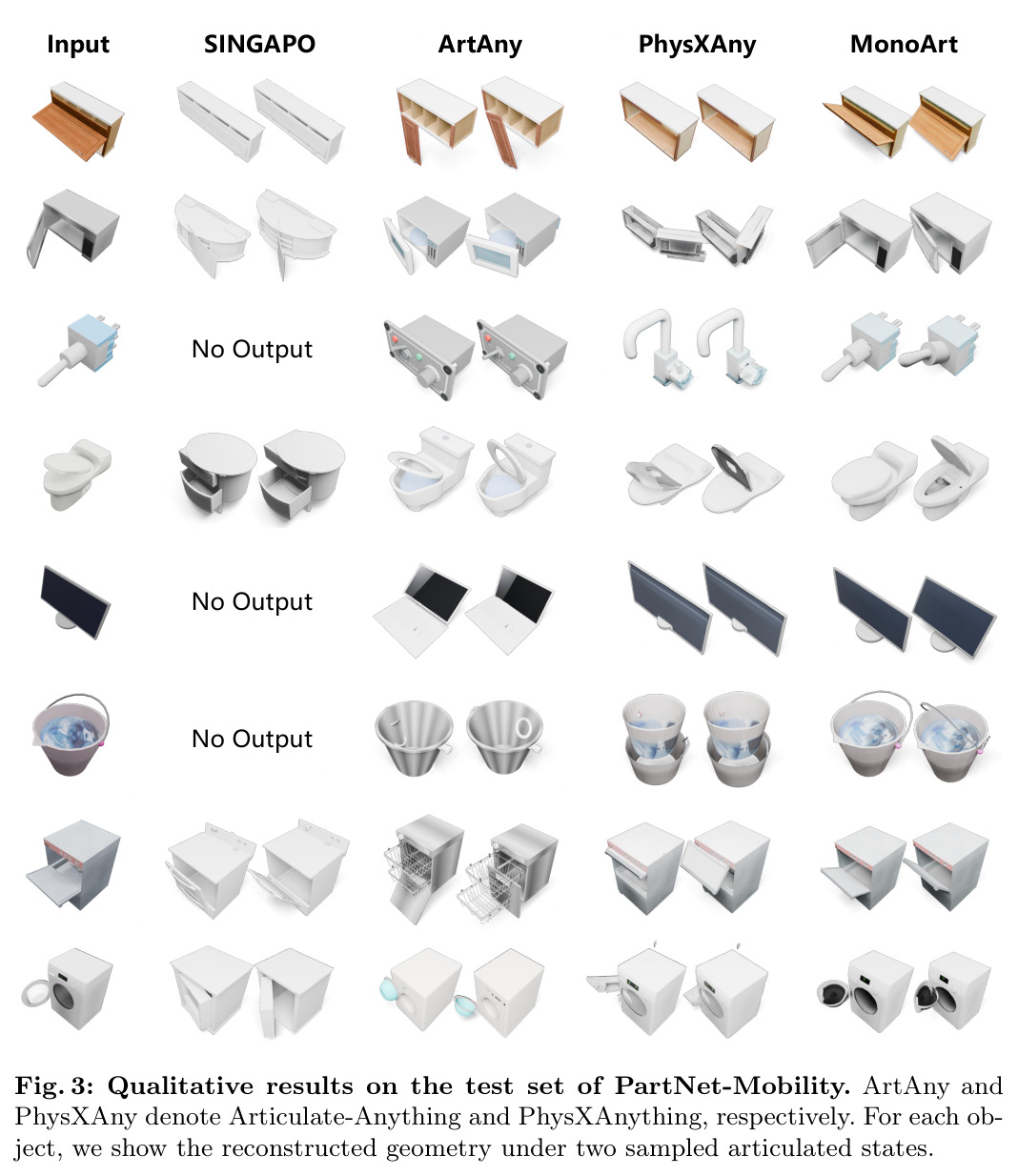

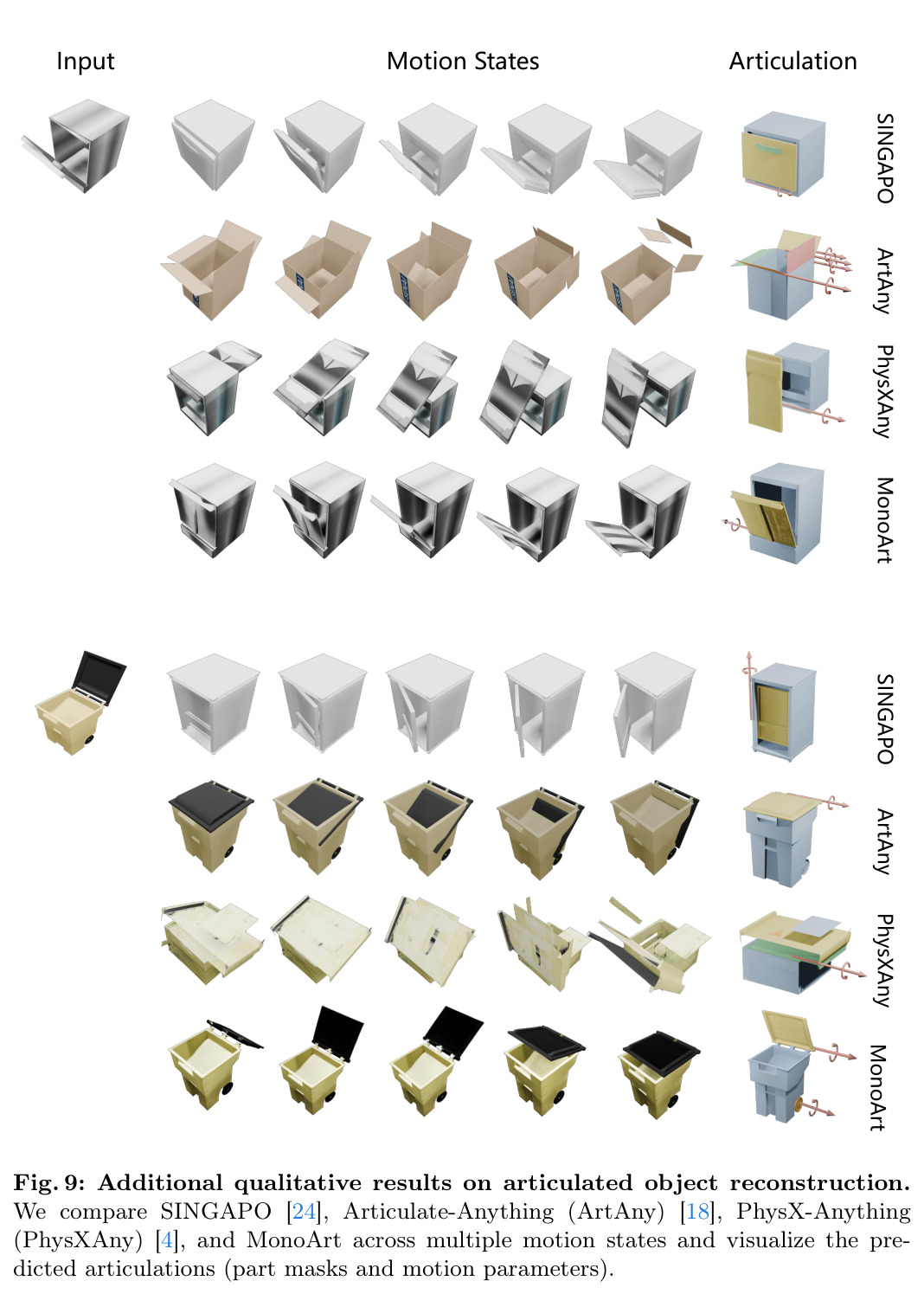

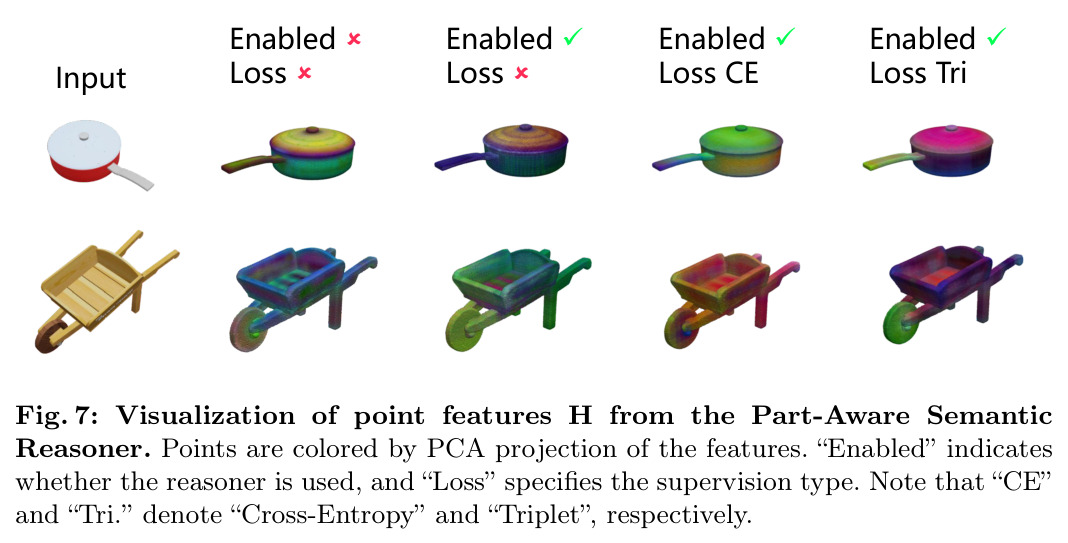

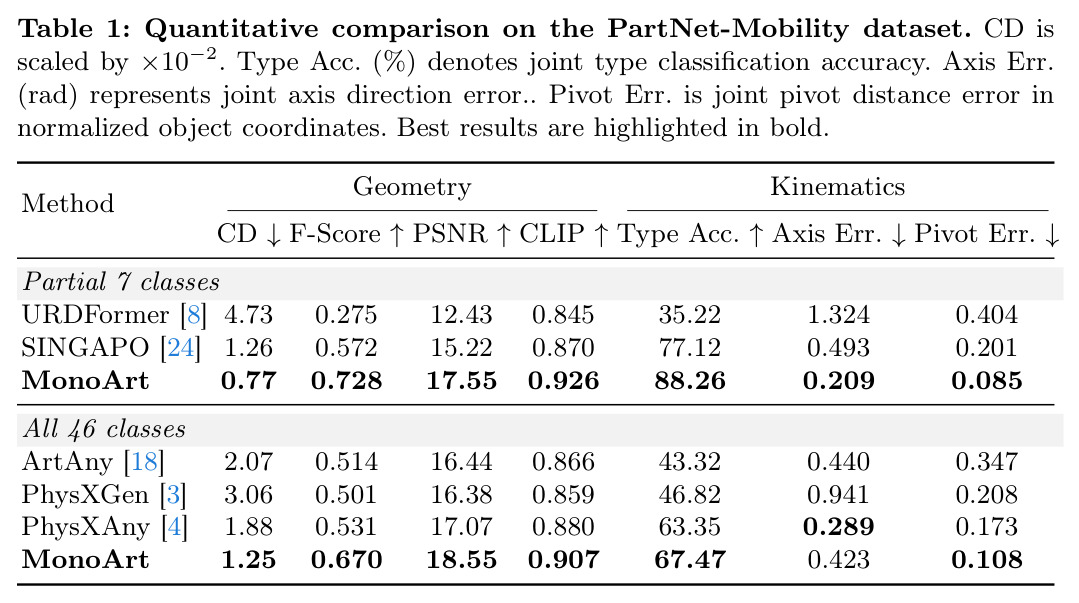

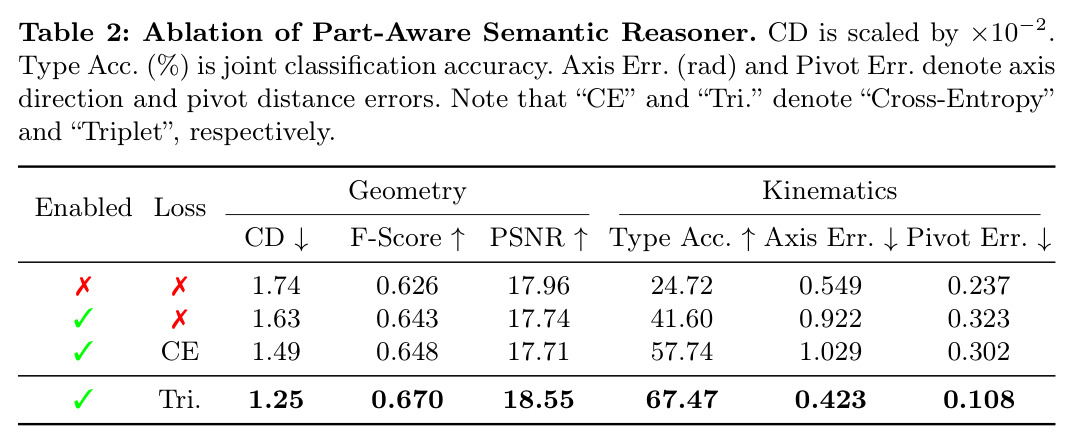

MonoArt 在 PartNet-Mobility 基准上取得了全面的最先进性能。在 7 类子集设置下，MonoArt 实现了 CD 0.77（×10⁻²）、F-Score 0.728、PSNR 17.55、CLIP 相似度 0.926、关节类型准确率 88.26%，相比 SINGAPO（CD 1.26、F-Score 0.572、Type Acc. 77.12%）有显著提升，关节轴向误差从 0.493 rad 降至 0.209 rad，枢轴距离误差从 0.201 降至 0.085。在完整 46 类设置下，MonoArt 实现了 CD 1.25、F-Score 0.670、PSNR 18.55、CLIP 0.907、Type Acc. 67.47%，相比 PhysX-Anything（Type Acc. 63.35%、Pivot Err. 0.173）将枢轴误差降低了超过 40% 至 0.108。在推理速度方面，MonoArt 每个实例仅需 20.5 秒（其中 18.2 秒用于 TRELLIS 三维重建），而 Articulate-Anything 需要 229.9 秒、PhysX-Anything 需要 256.8 秒。消融实验表明各组件都至关重要：移除 Part-Aware Semantic Reasoner 会导致 Type Acc. 从 67.47% 暴跌至 24.72%；禁用 Dual-Query Initialization 会降低性能；使用三元组监督优于交叉熵监督。真实世界泛化实验和用户研究（20 位参与者，评分 4.63/4.37）进一步验证了方法的有效性。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 铰接物体重建（7类） | Chamfer Distance (×10⁻²) ↓ | 0.77 | SINGAPO: 1.26 | 降低 38.9% |
| 铰接物体重建（7类） | F-Score ↑ | 0.728 | SINGAPO: 0.572 | 提升 27.3% |
| 铰接物体重建（7类） | 关节类型准确率 (%) ↑ | 88.26 | SINGAPO: 77.12 | 提升 11.1 个百分点 |
| 铰接物体重建（46类） | Chamfer Distance (×10⁻²) ↓ | 1.25 | PhysX-Anything: 1.88 | 降低 33.5% |
| 铰接物体重建（46类） | F-Score ↑ | 0.670 | PhysX-Anything: 0.531 | 提升 26.2% |
| 铰接物体重建（46类） | 枢轴距离误差 ↓ | 0.108 | PhysX-Anything: 0.173 | 降低 37.6% |
| 推理效率 | 推理时间 (秒) ↓ | 20.5 | PhysX-Anything: 256.8 | 降低 92.0% |
局限与改进

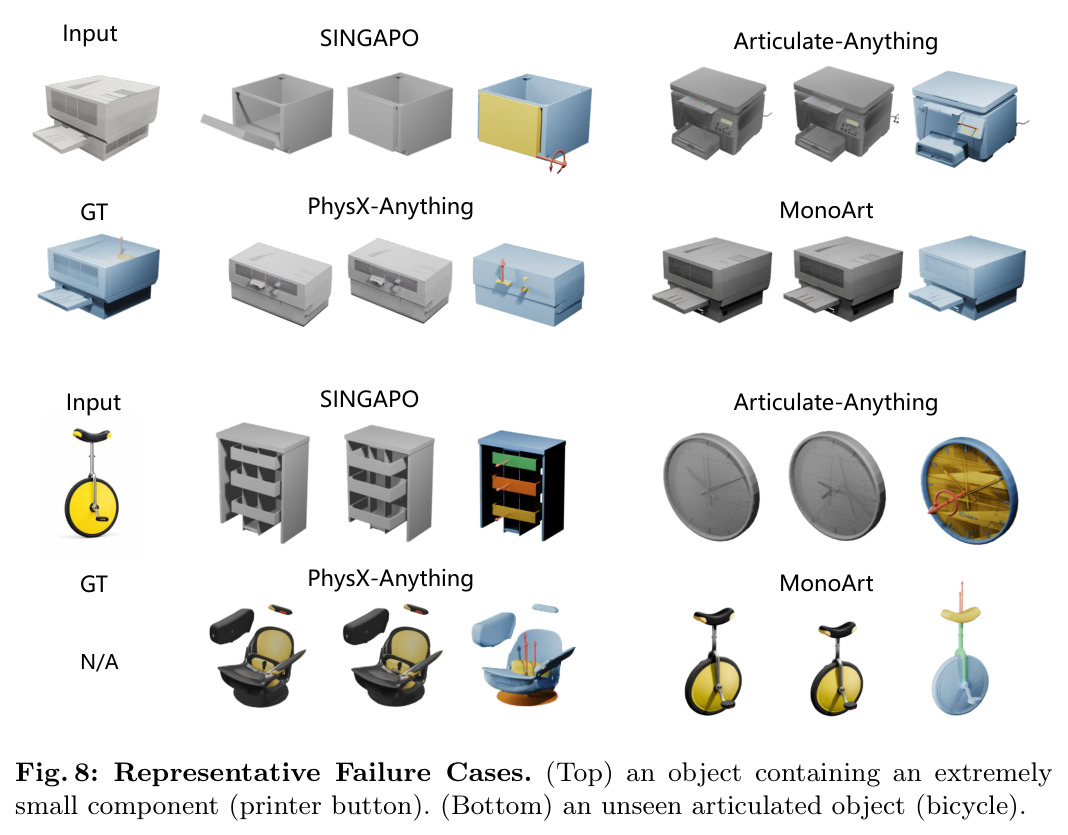

MonoArt 存在几个已知的局限性。首先，当大物体上附着非常小的部件时（如微小的按钮），由于在整个形状上进行均匀点采样，这些小部件可能只获得稀疏的点覆盖，导致其特征不够独特且容易过度平滑，使得在极端尺度不平衡下的铰接分割和参数化变得困难。其次，MonoArt 依赖于学习到的部件-整体关系结构先验，对于具有新颖拓扑或不常见铰接模式的物体可能无法完全泛化，即使部件分割仍然合理，预测的运动参数（轴向或范围）也可能不够准确。此外，从个人观察来看，MonoArt 的性能高度依赖于 TRELLIS 三维重建的质量——如果输入图像的质量较低或物体外观在训练分布之外，TRELLIS 可能产生不准确的几何，进而影响下游的部件感知和运动推理。框架的四阶段渐进式设计虽然提高了稳定性，但也意味着误差可能在各阶段间传播累积。最后，当前评估主要基于合成数据集，真实世界场景的评估主要依赖用户研究和定性展示，缺乏大规模定量的真实世界评估。
独立分析的弱点
MonoArt 的几个潜在弱点值得深入分析。第一，均匀点采样策略对小部件不友好——当物体存在极端尺度差异时（如大型柜子上的小把手），小部件可能只获得很少的采样点，导致其特征表示不充分。改进方向可以考虑自适应采样策略，根据部件的尺度和复杂度动态调整采样密度，或者使用注意力机制自动聚焦于重要但稀疏的部件。第二，运动学树预测器使用可学习的兼容性矩阵 $C$ 来建模父-子关系，但这种类别级的先验可能无法捕获实例级的细微差异（如同是柜子，不同设计的铰链位置可能完全不同）。改进方向可以考虑引入实例级的空间关系特征来增强父-子关系预测。第三，框架的四阶段设计虽然提高了可解释性，但也限制了端到端的优化——误差可能在阶段间传播，且每个阶段的独立优化可能不是全局最优的。改进方向可以考虑设计更紧密的阶段间交互或联合优化策略。第四，当前框架对关节类型的预测是分类式的（固定、棱柱、旋转、连续），对于更复杂的运动类型（如螺旋运动、球面关节）可能无法处理。
未来方向

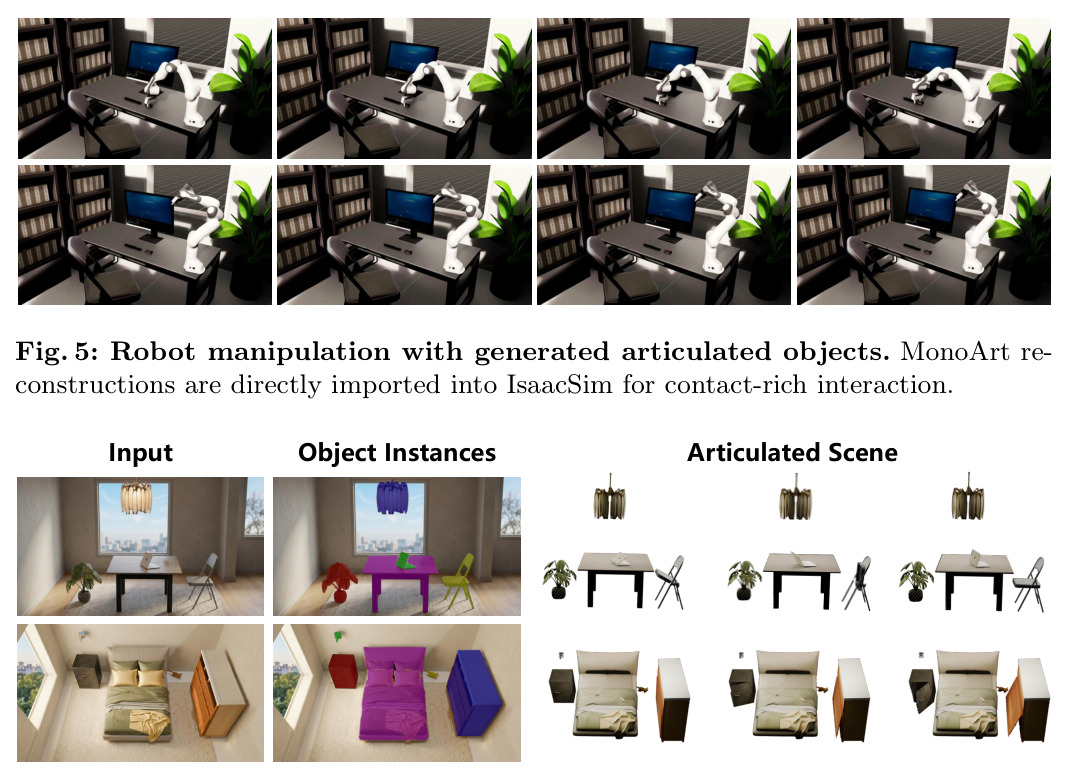

基于 MonoArt 的成果，有多个有前景的未来研究方向。首先，可以探索自适应点采样策略来解决小部件问题，例如根据部件复杂度或运动学重要性动态调整采样密度，或者使用层次化采样先粗后细地关注重要区域。其次，可以将 MonoArt 与大规模语言模型或视觉-语言模型结合，利用语义先验来增强对新颖拓扑物体的泛化能力——例如，通过文本描述来指导不常见铰接模式的推断。第三，可以扩展 MonoArt 以处理更复杂的运动类型，如螺旋关节、球面关节或多自由度关节，这将使其适用于更广泛的物体类别。第四，可以将 MonoArt 与强化学习结合，构建从单目图像到机器人操作策略的端到端管线——MonoArt 已经展示了在 IsaacSim 中的机器人操作应用，进一步的探索可以实现从真实世界图像到机器人策略学习的完整管线。第五，可以探索 MonoArt 在动态场景中的应用，如从视频中重建铰接物体的运动序列，或在场景理解中同时处理多个铰接物体的交互关系。
复现评估
从复现角度来看，MonoArt 的复现存在一定挑战但总体可行。代码和模型方面，论文提供了项目主页 https://lihaitian.com/MonoArt，但未明确说明是否会开源代码和预训练模型。数据方面，PartNet-Mobility 是公开可用的标准基准，复现者可以获取相同的数据进行评估。算力方面，所有实验在单张 NVIDIA A6000 GPU 上进行，单个实例推理需要 20.5 秒，这在当代硬件条件下是可接受的。然而，训练过程可能需要显著的计算资源，尤其是四阶段的训练策略。技术细节方面，论文提供了关键的超参数（$M = 100,000$ 采样点、$N_z = 64$ 体素分辨率、$N_t = 128$ 三平面分辨率、$N_q = 100$ 双查询、$L = 6$ 层精炼），但某些训练细节（如学习率、批大小、训练轮数）需要参考附录。复现的主要难点在于：（1）需要正确实现冻结的 TRELLIS 骨干网络；（2）四阶段训练策略的每个阶段需要仔细的超参数调优；（3）双查询运动解码器的训练需要正确的匈牙利匹配实现。总体而言，如果作者开源代码，复现应该相对直接；否则，基于论文描述和公开的 TRELLIS 代码进行复现是可行的，但需要投入相当的工程努力。
论文图表
