ECG推理基准：评估心电图解释中临床推理能力的基准测试 ECG-Reasoning-Benchmark: A Benchmark for Evaluating Clinical Reasoning Capabilities in ECG Interpretation
揭示多模态大模型在心电图解释中缺乏真正的临床推理能力
前置知识
ECG解释
心电图是通过记录心脏电活动来诊断心脏疾病的医学技术，包含P波、QRS波群、T波等波形特征。医生通过分析这些波形的持续时间、振幅、形态以及各波之间的时间间隔（如PR间期、QT间期、RR间期）来判断是否存在心律失常、传导阻滞、心肌缺血等异常情况。
理解ECG解释的基本原理对于掌握本文的评估框架至关重要，因为整个基准测试都是围绕17种核心ECG诊断的逐步验证过程设计的。
多模态大模型
能够同时处理图像、文本等多种数据类型的大语言模型。在医疗领域，这些模型可以接收ECG信号（通常转换为图像）和文本提示，生成诊断报告或回答临床问题。模型通过在大规模文本-图像对上训练，学习跨模态的语义关联。
本文的评估对象就是各种多模态大模型，理解它们的训练方式和能力边界有助于理解为什么现有模型在临床推理任务上会失败。
临床推理
医生在诊断过程中进行的系统化思维活动，包括症状识别、假设形成、证据收集、逻辑推理和结论验证等步骤。在ECG解释中，这表现为：根据怀疑的诊断选择需要评估的标准，在信号中寻找相应发现，将发现与特定波形段和测量值对应，最终做出诊断决策。
本文的核心创新点就是将临床推理形式化为一个可验证的4步循环，理解临床推理的本质对于理解本文的贡献至关重要。
信号定位
在医学信号分析中，不仅需要识别某种异常的存在，还需要指出异常特征在原始信号中的具体位置。在ECG解释中，这包括：导联定位（哪些导联显示异常）、波形定位（在10秒记录的哪个时间段出现异常）、测量定位（具体的测量数值落在哪个范围）。
信号定位是本文评估框架的第3步，也是模型失败的关键阶段。理解这一概念有助于理解为什么现有模型虽然知道医学知识，却无法真正基于ECG信号进行推理。
研究动机
现有的多模态大语言模型在ECG解释任务上虽然能够生成流畅合理的解释，但这些解释可能是基于训练数据的语言模式而非实际的ECG信号证据。问题的根源在于训练数据的构造方式：许多现有数据集中的训练解释是通过向LLM（如GPT-4）提供最终诊断标签和机器生成的报告合成的，模型从未直接接触真实的ECG信号。因此，这些模型学习到的是如何生成医学上合理的辩护理由，背诵与诊断相关的教科书描述，而无论底层信号实际显示什么。此外，现有的评估方法主要依赖LLM-as-a-Judge框架，通过将模型生成的解释与参考解释进行比较来评估。这种方法的一个主要限制是参考解释也是由LLM合成的，因此测量模型输出与这些参考解释的对齐主要评估的是模型模仿文本生成器语言风格的能力。由于评判LLM从未查看实际的ECG图像来验证模型的响应，这种框架可以验证解释在医学上是否合理和流畅，但无法验证解释是否基于底层ECG信号。
本文的目标是本文的目标是创建一个严格的评估框架来测试多模态大语言模型是否真正具备逐步临床推理能力，而不仅仅是依赖表面的视觉线索。作者提出了ECG-Reasoning-Benchmark，这是一个包含超过6400个样本的多轮评估框架，系统评估17种核心ECG诊断的逐步推理过程。这个基准测试将评估范式从主观的LLM-as-a-Judge评分转变为严格的逐步验证，为确定模型是否基于实际ECG信号做出决策提供了可靠标准。
与已有工作不同的是，本文的独特切入点在于将ECG解释概念化为一个需要既定医学知识、感知检测和ECG特征的精确视觉定位的多阶段推导过程。与现有工作不同，作者开发了一个全面的自动化ECG分析管道，从原始12导联信号中直接提取明确的诊断特征。通过逐步将波形划分和定量测量映射到离散的临床发现，该工具建立了透明和客观的基本真值。这种方法完全绕过了对合成依赖性推理链的需求，使评估能够聚焦于模型真正理解ECG信号的能力。
核心方法

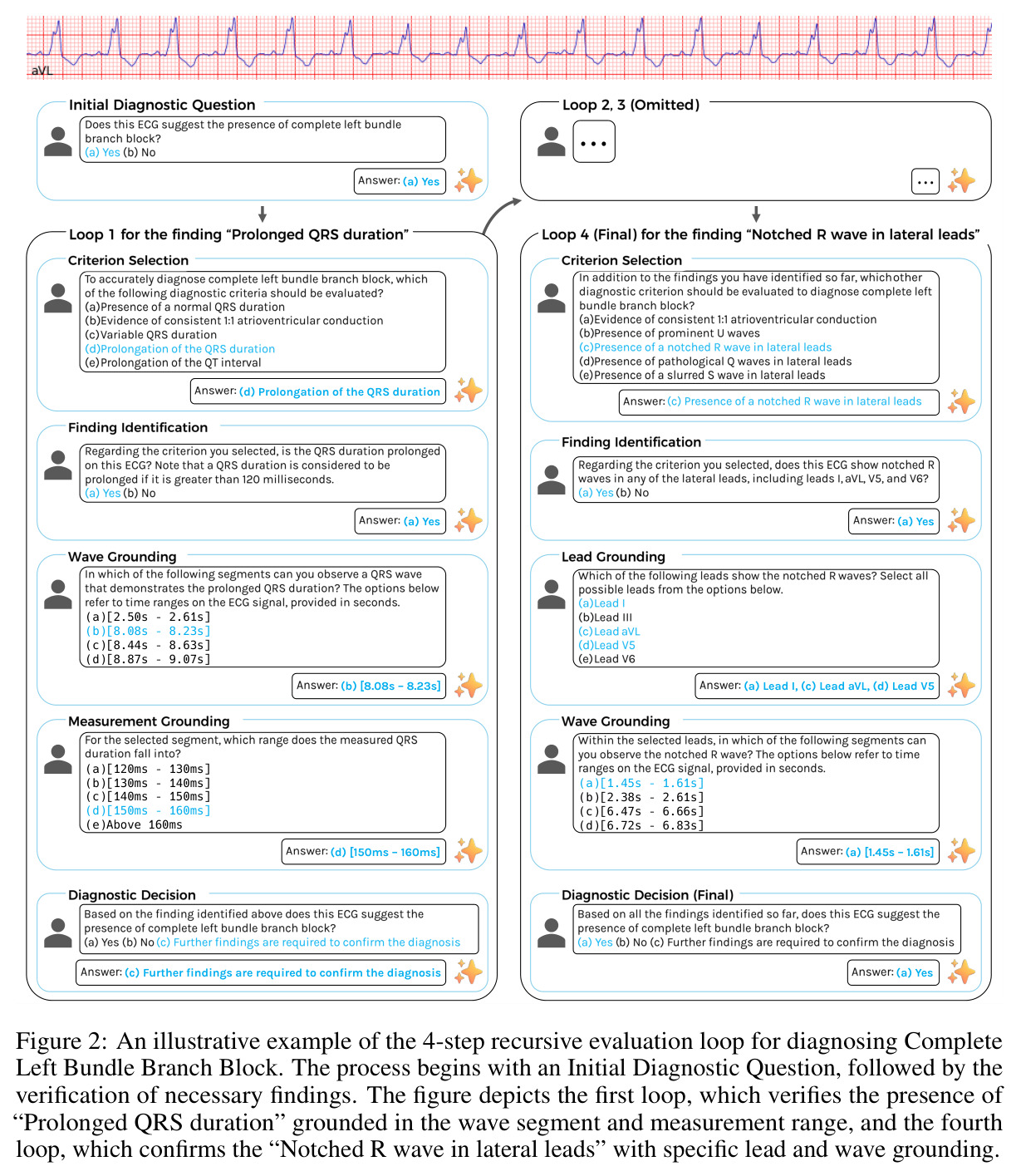

本文的方法包含两个主要组件：自动化ECG分析管道和ECG-Reasoning-Benchmark评估框架。自动化管道从原始ECG信号中提取结构化的临床证据链，包括波形检测、特征提取、发现识别和诊断推导四个阶段。这个管道为每个样本生成了可验证的基本真值，构成了评估框架的基础。评估框架受到CXReasonBench方法的启发，采用多轮对话格式，通过4步验证循环系统地评估模型的推理轨迹：标准选择、发现识别、ECG定位和诊断决策。这个过程对支持诊断的每个临床发现重复执行，只有当模型通过每个支持证据的精确周期验证后，才达到最终诊断结论。
核心创新点是将ECG推理的形式化评估从基于流畅性的测试转变为严谨的临床推理考试，通过4阶段验证循环依次评估从初始标准选择到最终诊断决策的推理轨迹。与现有工作的本质区别在于，本文不依赖合成的基本真值，而是通过自动化管道从实际信号中提取明确的诊断特征，建立了透明和可追溯的临床证据链。这使得评估能够验证模型的每一步推理是否都基于物理信号证据，而不是仅仅测试模型生成医学上合理文本的能力。
方法步骤详情

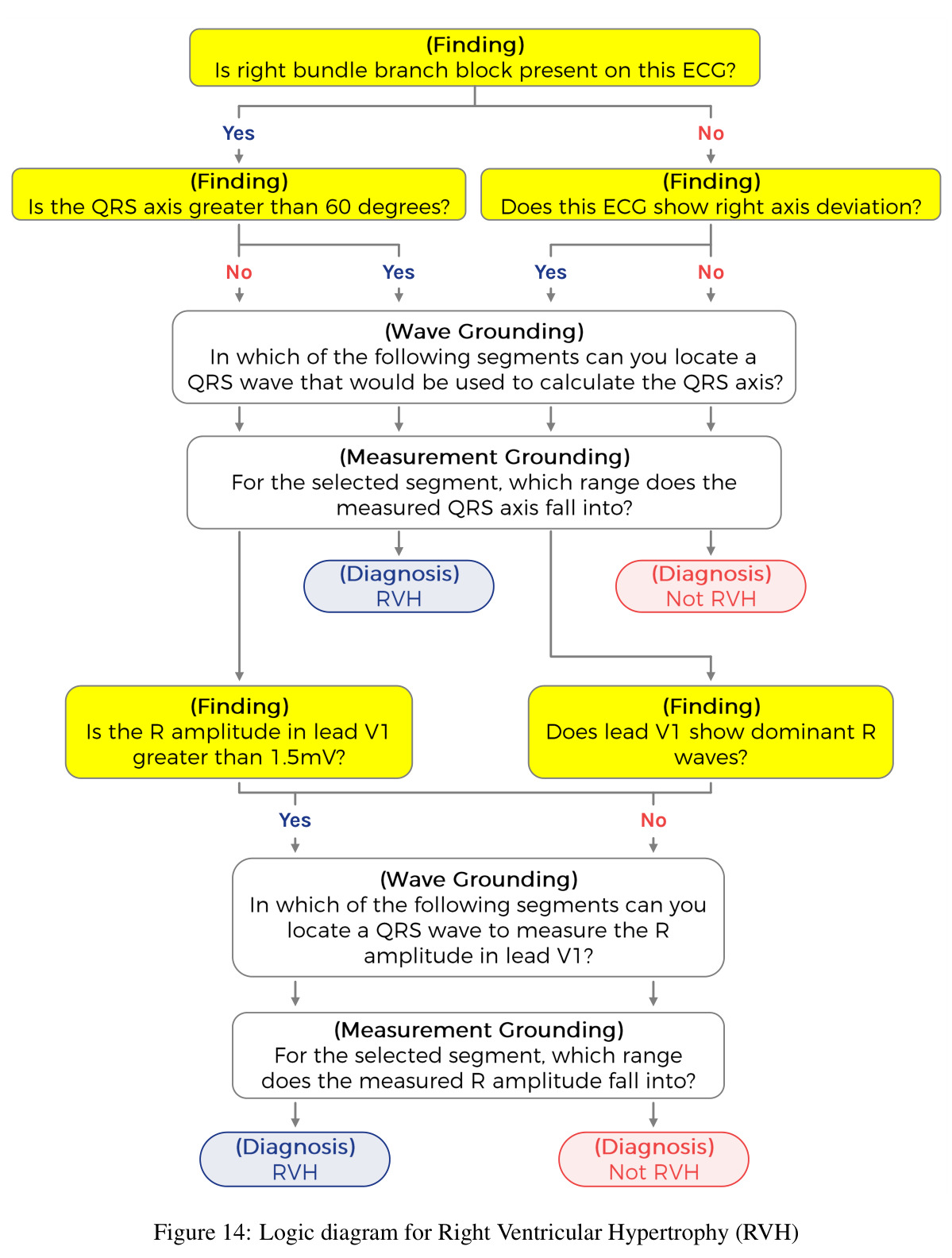

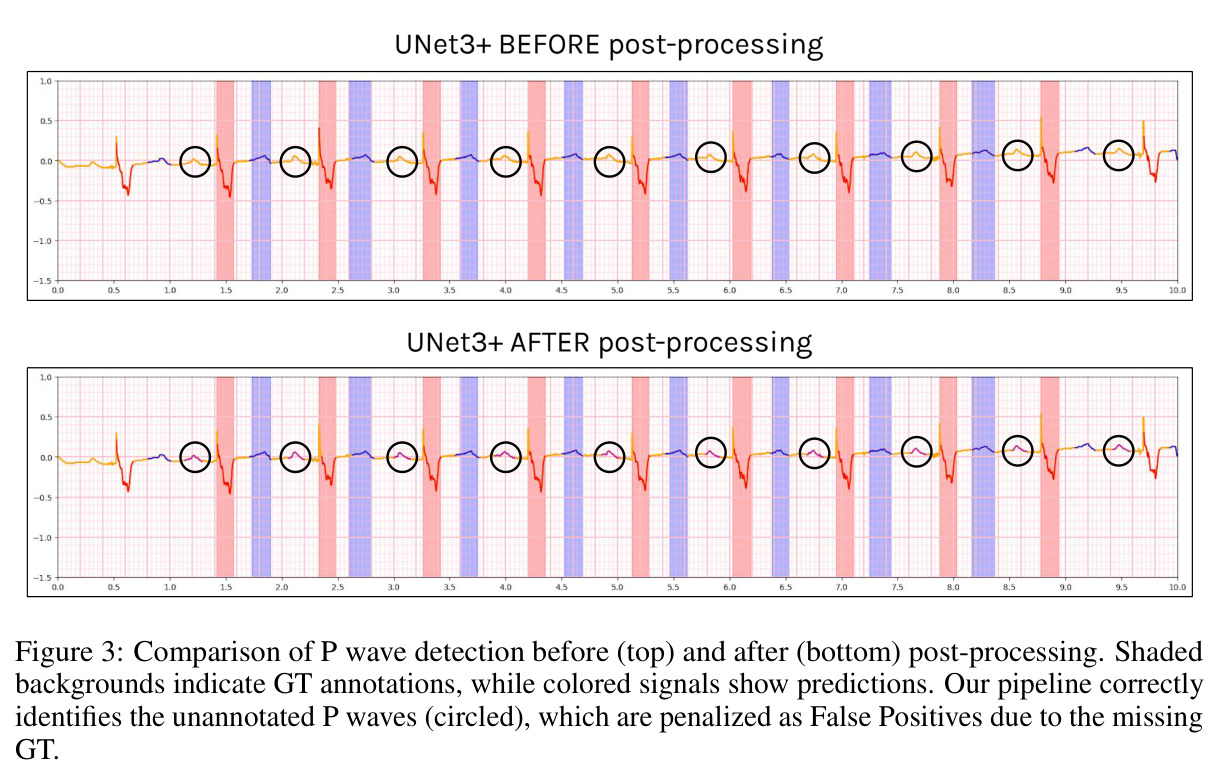

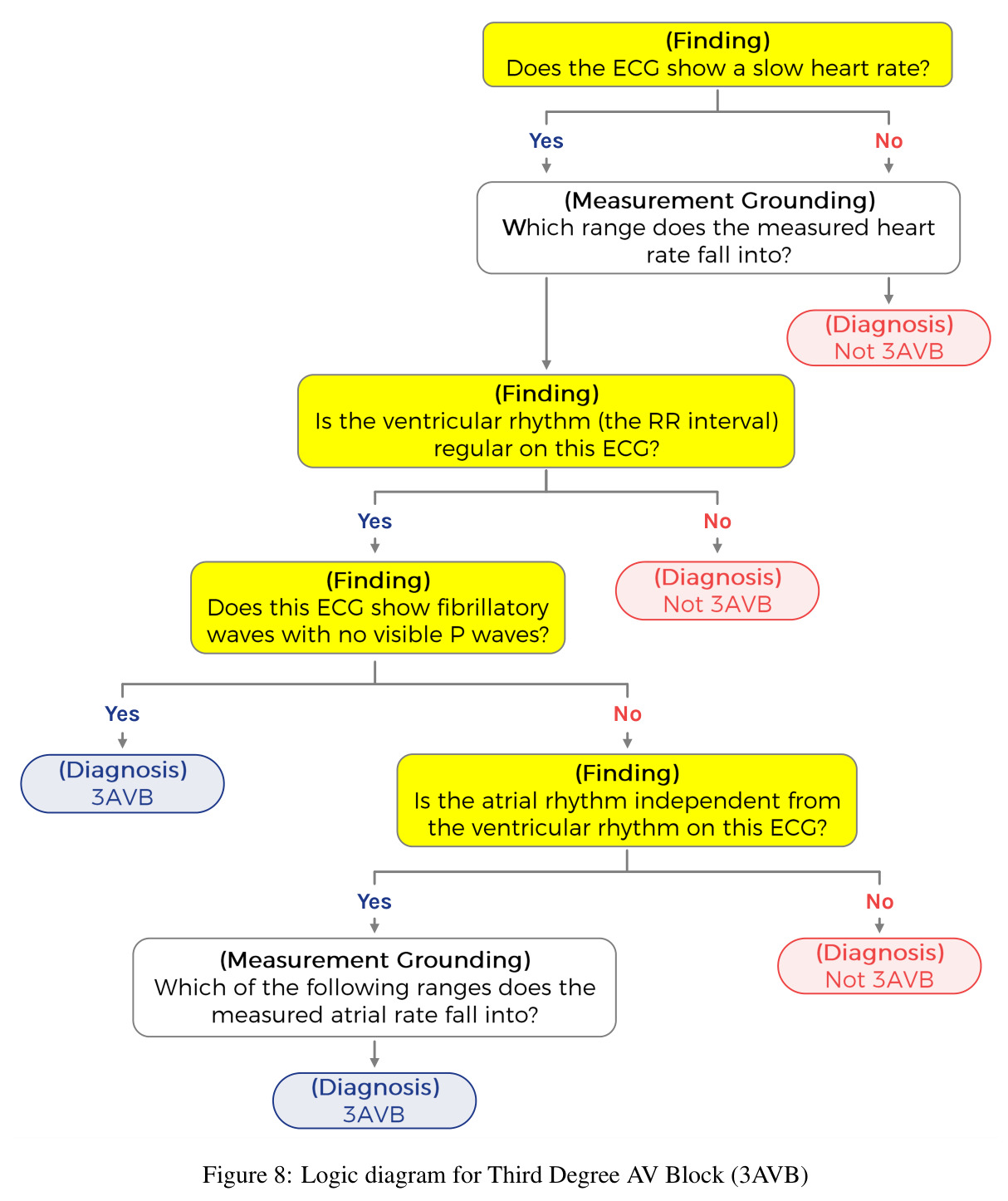

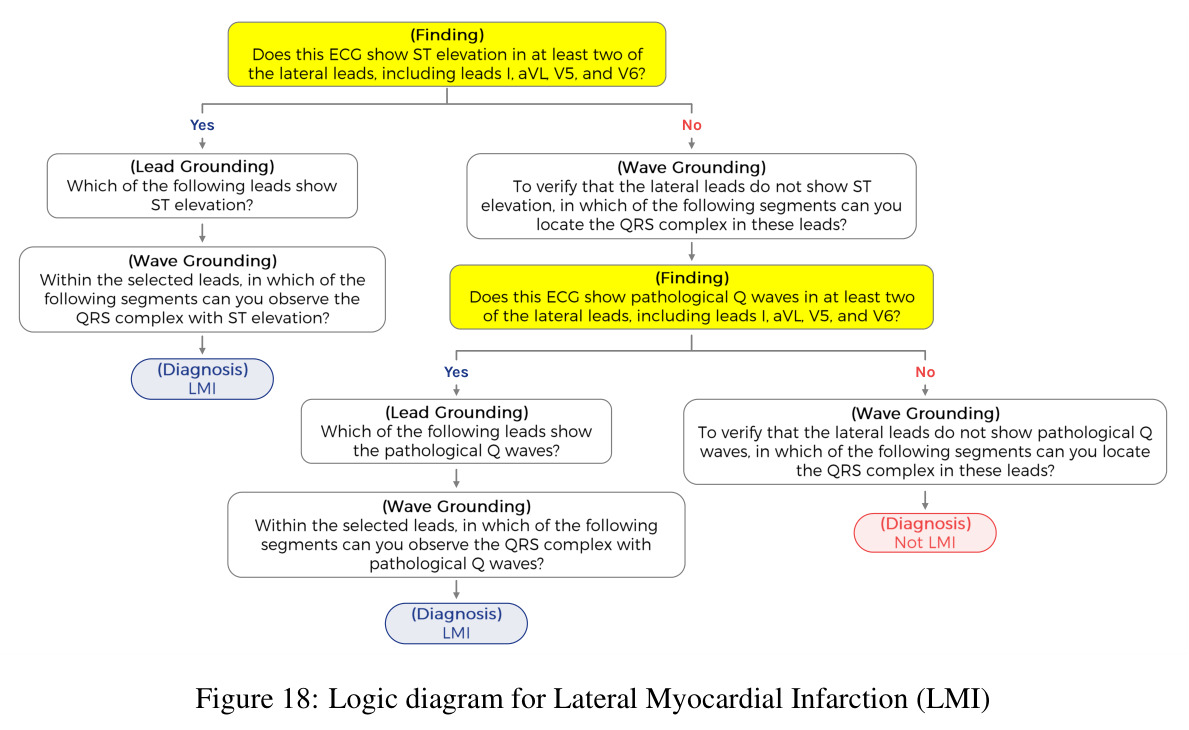

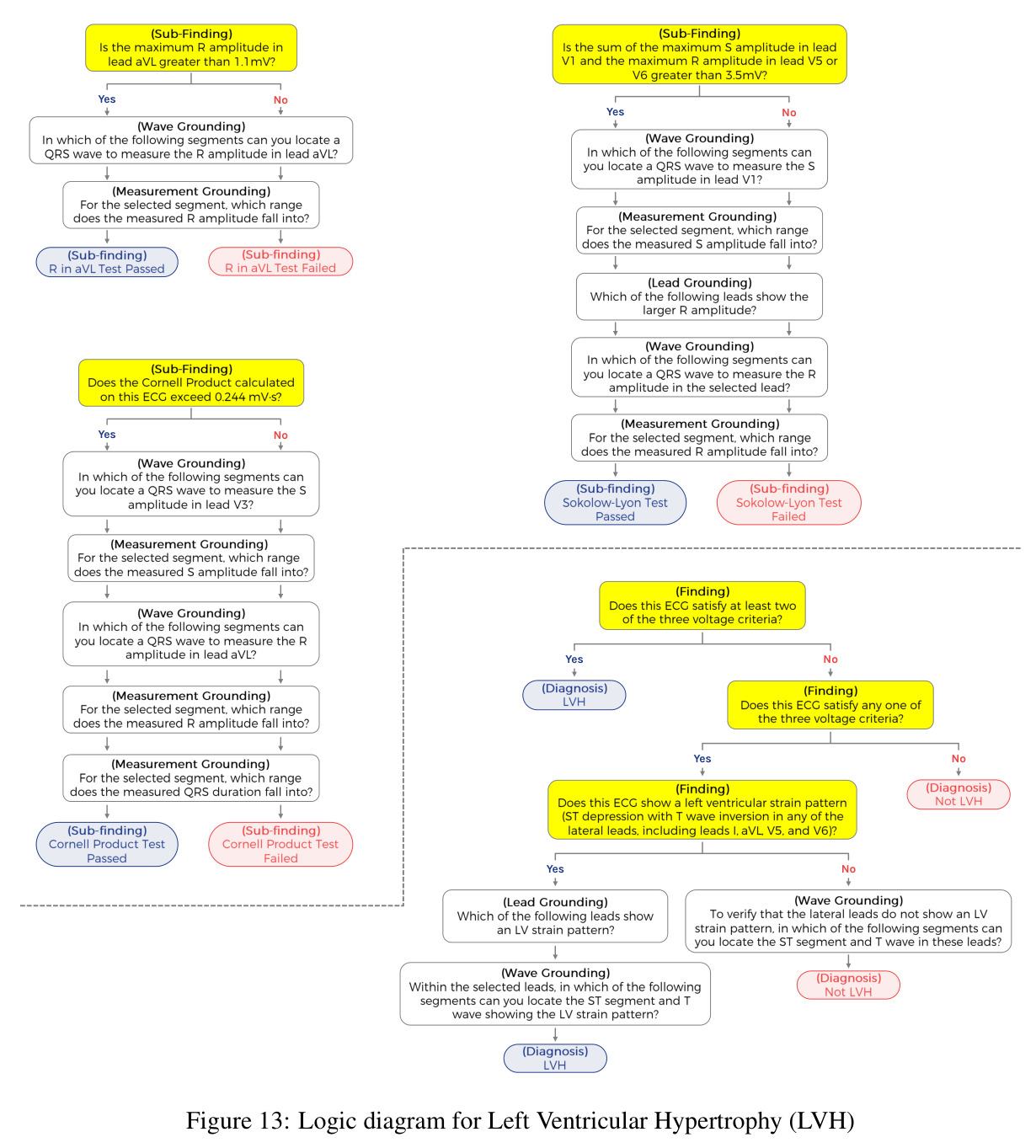

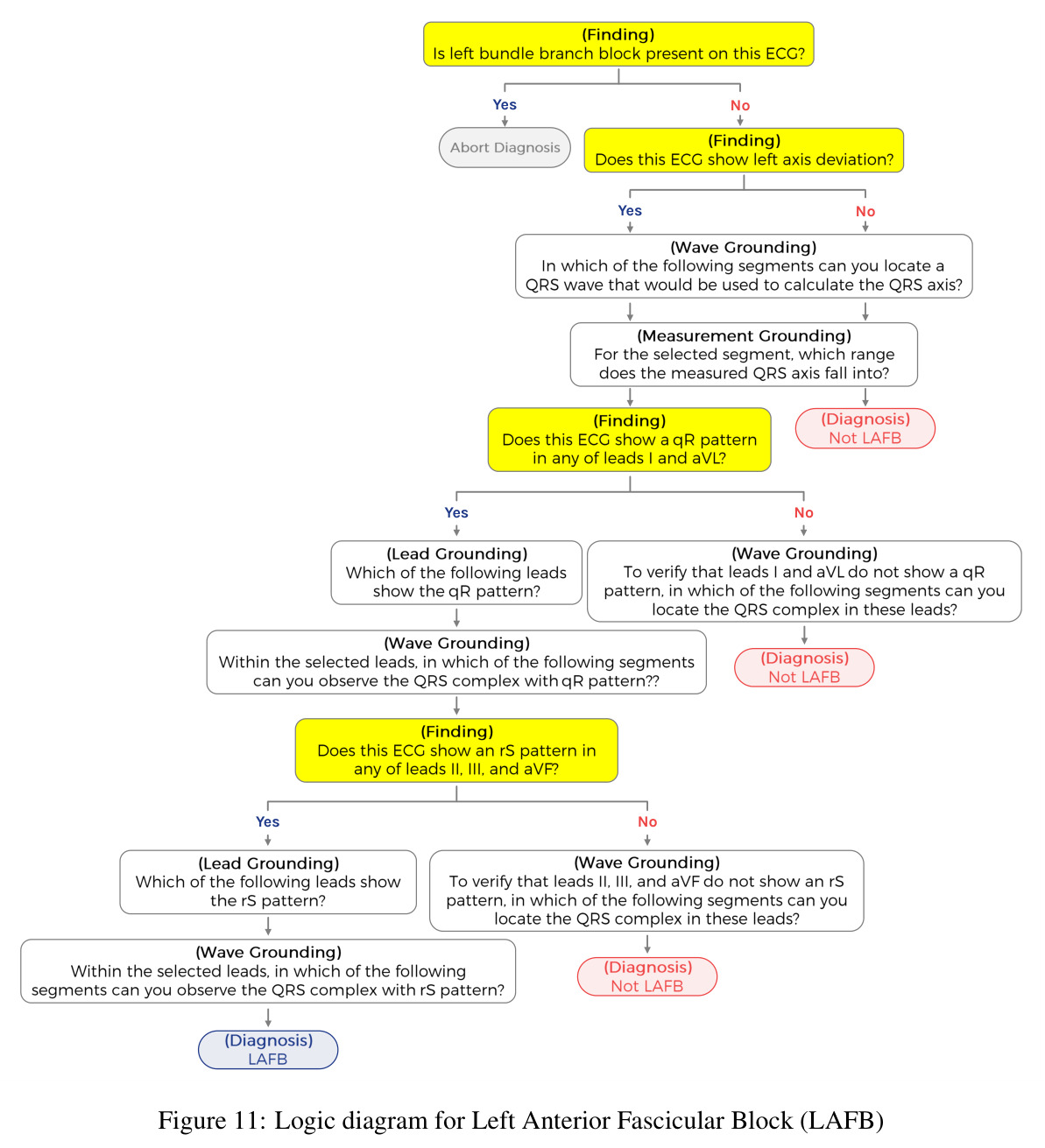

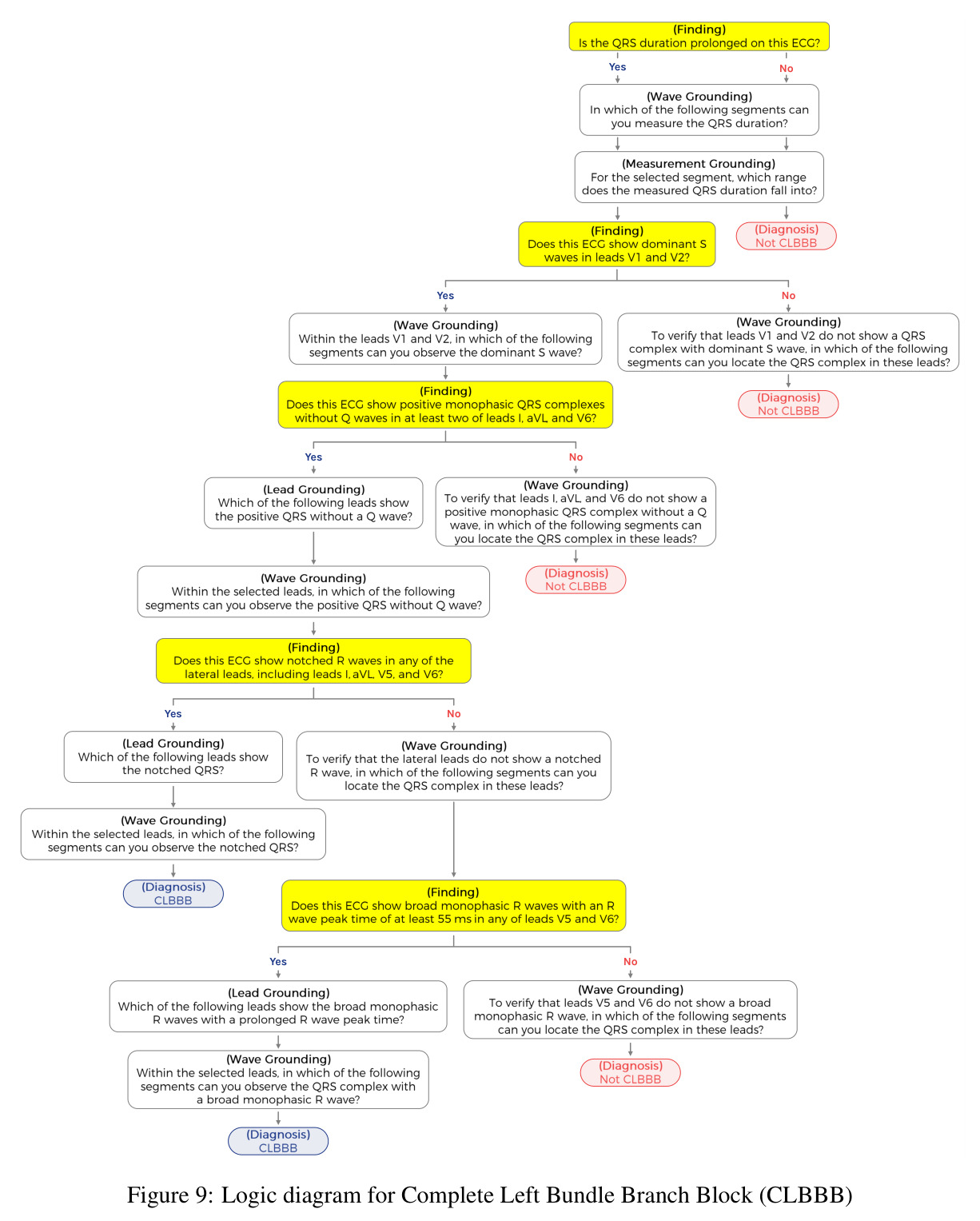

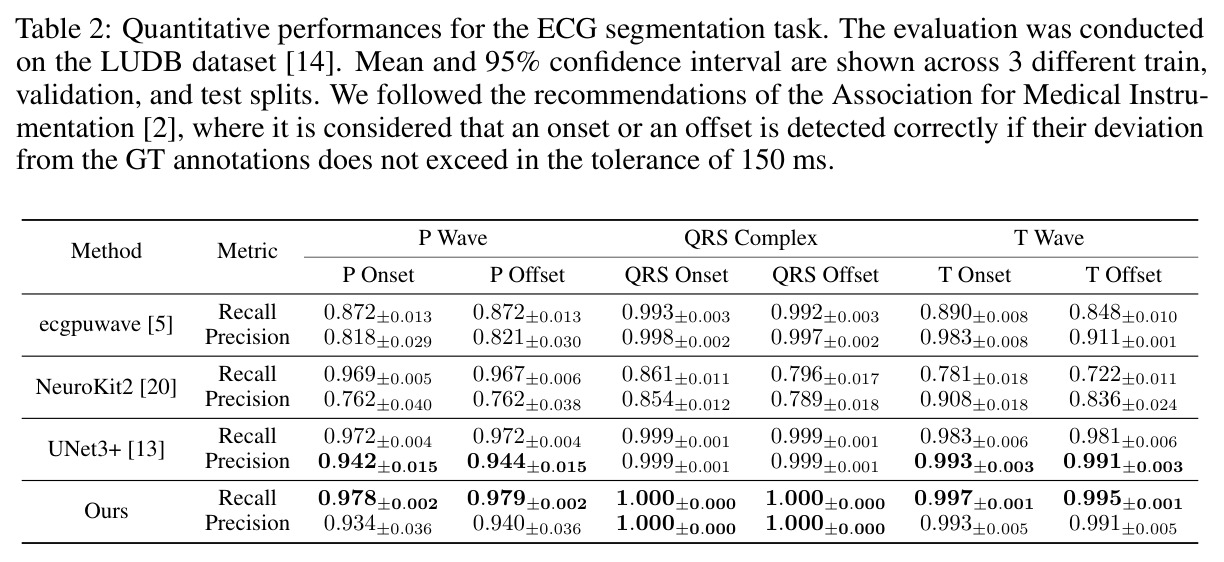

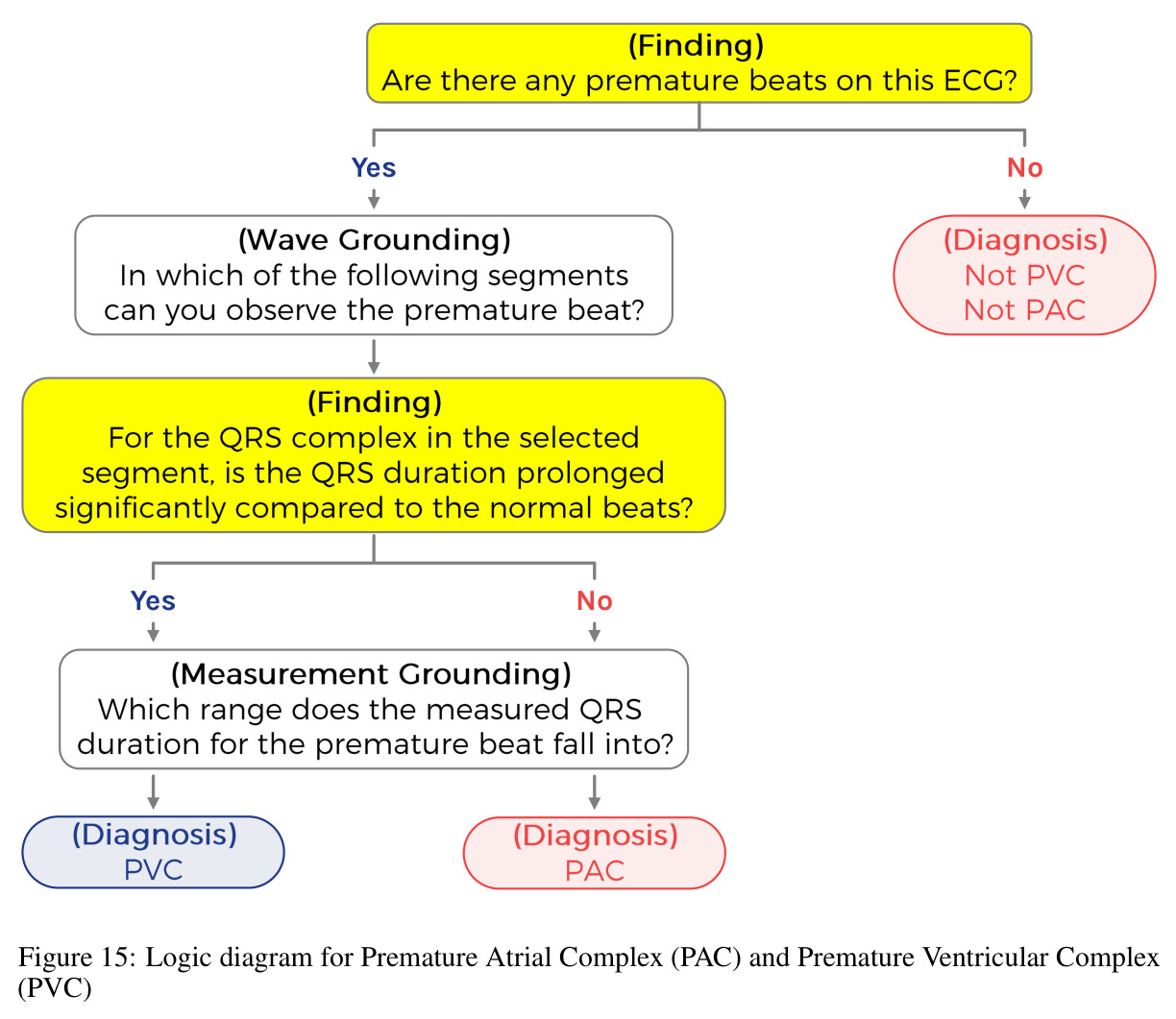

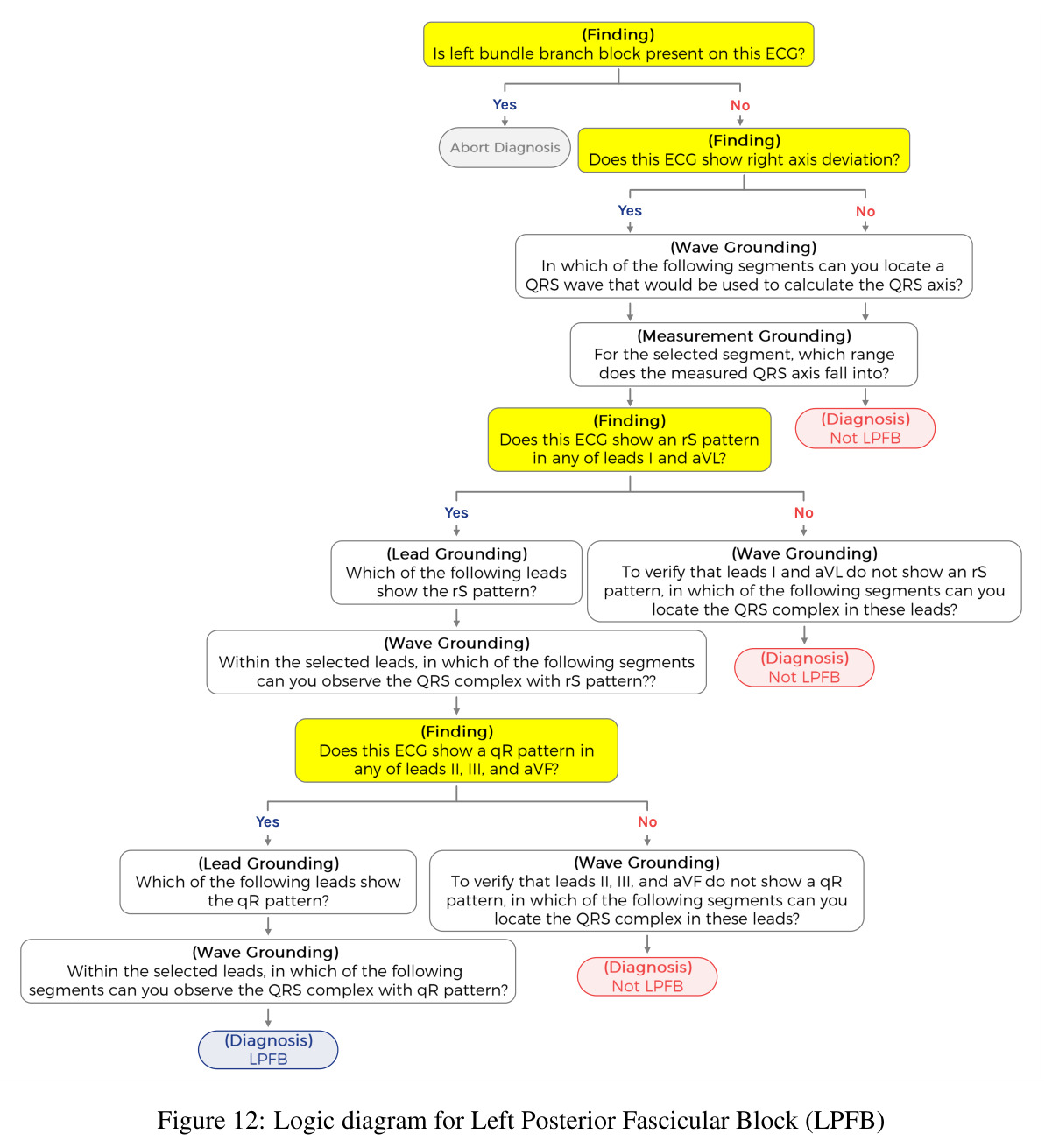

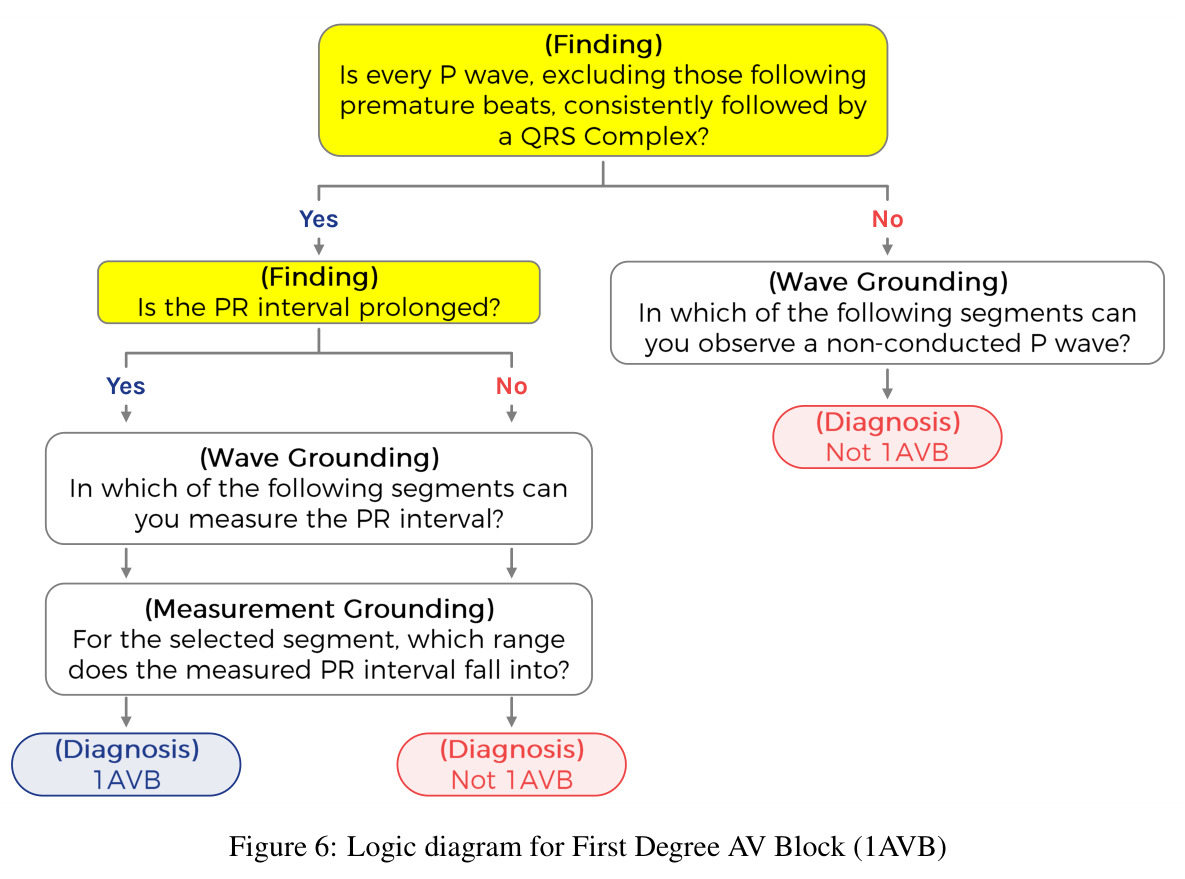

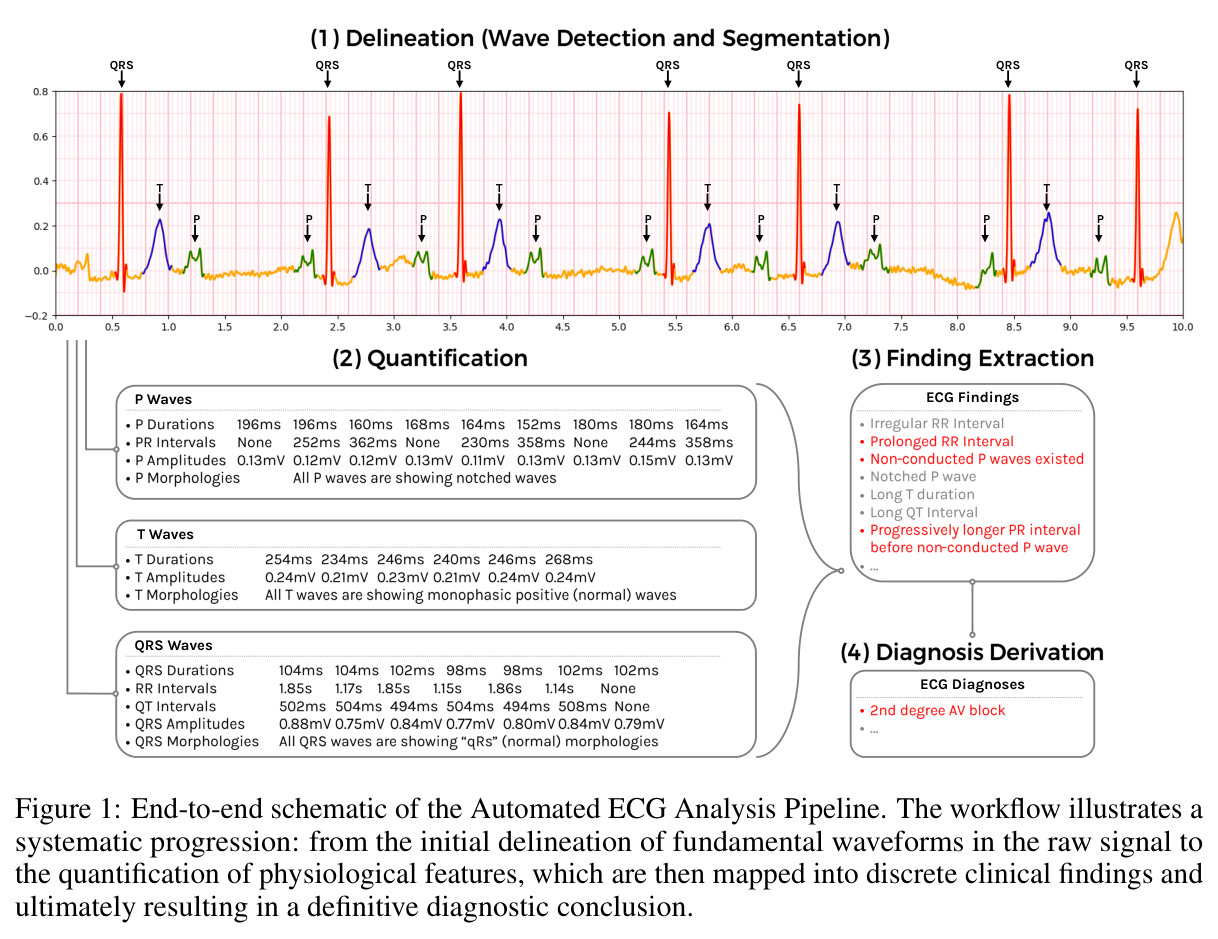

自动化ECG分析管道的第一步是波形检测和分割，使用U-Net3+架构处理每个导联，生成P波、QRS复合波、T波和等电位背景四个类别的概率图。然后应用上下文感知的后处理算法：通过模板匹配进行P波恢复，应用生理约束规则消除伪影，实施多导联共识对齐。第二步是特征提取，包括量化（测量P、QRS、T波的持续时间，PR、RR、QT间期等时间间隔，以及相对于等电线的峰高度）和发现提取（将连续的定量测量映射到ECG发现，如PR间期超过200ms被正式识别为延长的PR间期）。第三步是诊断推导，结合识别的发现建立临床诊断，构建了覆盖17种核心ECG诊断的分层逻辑图。评估框架从初始诊断问题开始，然后对每个个体临床发现执行4步验证序列：1)标准选择：模型必须首先识别与目标诊断相关的特定诊断标准；2)发现识别：模型被挑战在当前记录中验证其存在；3)ECG定位：要求明确的信号定位，包括导联定位、波形定位和测量定位三个粒度子任务；4)诊断决策：基于验证的发现，模型确定诊断是否可以确认或是否需要进一步发现。
技术新颖性
技术新颖性体现在三个方面：首先，提出了一个基于既定临床标准和精确ECG特征的新颖评估框架，将评估范式从主观的LLM-as-a-Judge评分转变为严格的逐步验证；其次，开发了全面的自动化ECG分析管道，通过将波形划分和定量测量逐步映射到离散的临床发现，为基准测试所需的临床推理链建立了透明和客观的基本真值；最后，通过全面的评估揭示了最先进的MLLM在多步逻辑推导中的关键失败，表明虽然当前模型拥有识别诊断所需ECG发现的医学知识，但它们严重缺乏将这些发现定位到ECG信号内部的能力。
实验结果

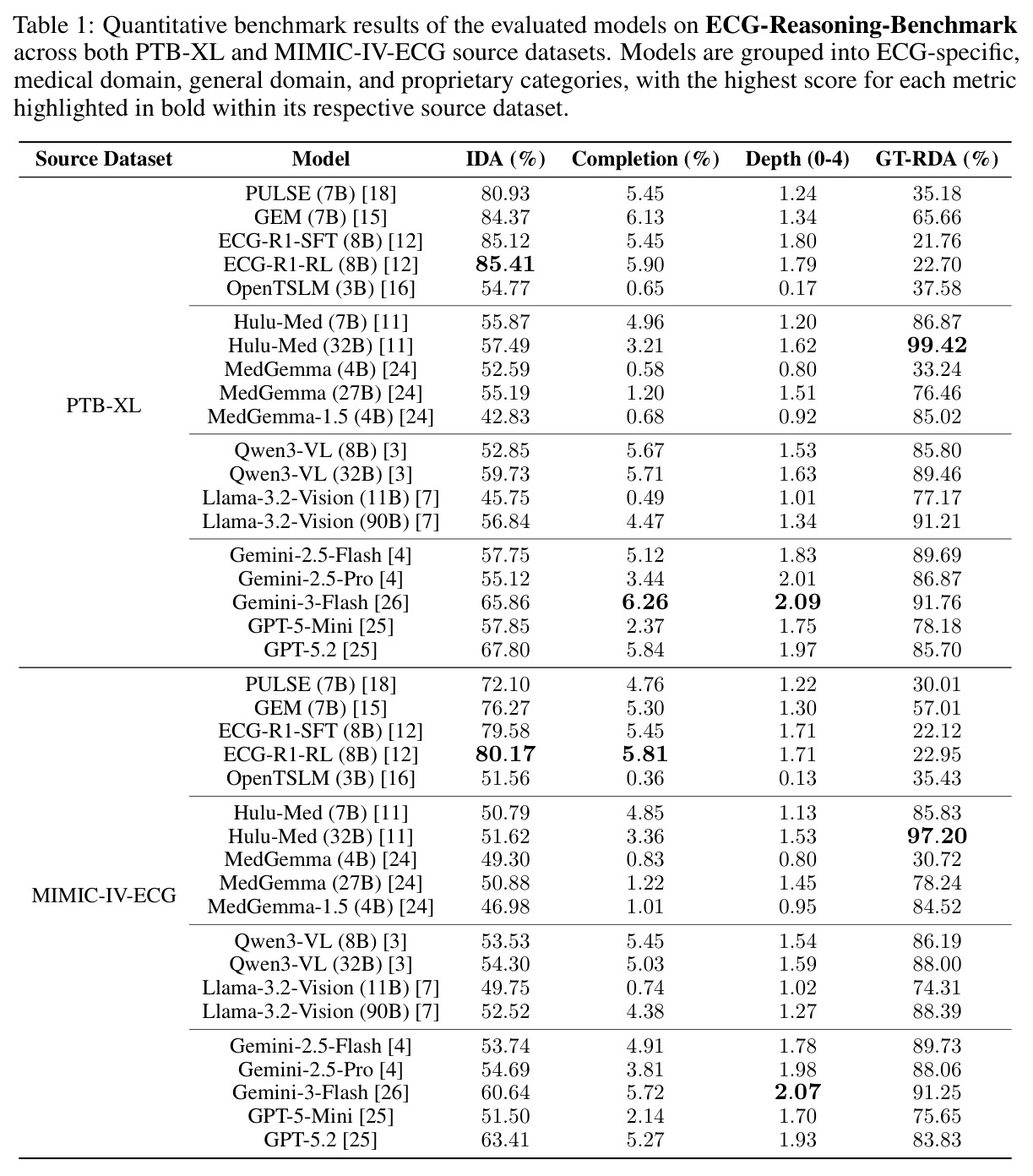

评估结果显示了模型维持完整临床推理链的能力存在显著限制。在所有评估的模型和数据集上，完成率指标的表现都极差，最高成功率仅达到约6%。在PTB-XL数据集上，Gemini-3-Flash达到6.26%的最高完成率，PULSE为5.45%，GEM为6.13%，ECG-R1-SFT为5.45%，ECG-R1-RL为5.90%，OpenTSLM仅为0.65%。在MIMIC-IV-ECG数据集上，ECG-R1-RL达到5.81%的最高完成率，Gemini-3-Flash为5.72%，PULSE为4.76%，GEM为5.30%。较小的开放权重模型如OpenTSLM（3B）、MedGemma（4B）和MedGemma-1.5（4B）几乎完全失败，完成率约为或低于1%。深度分析表明，除了最小模型（OpenTSLM（3B）、MedGemma（4B）、MedGemma-1.5（4B））外，几乎所有评估的模型在两个数据集上都实现了大于1.0的平均深度，表明在第一步验证阶段标准选择上的广泛成功。然而，平均深度分数很少超过2.0，指出了后续发现识别和ECG定位阶段的关键瓶颈。初始诊断准确率与基于基本真值推理的诊断准确率的比较显示出深刻见解。排除ECG专用模型外，大多数评估模型达到约50%的IDA，表明它们在随机猜测初始诊断。然而，对于这些非ECG专用模型，提供基本真值推理轨迹产生了预期结果，即在两个数据集上诊断准确率大幅飙升（例如Hulu-Med（32B）在PTB-XL上从57.49%飙升到99.42%，在MIMIC-IV-ECG上从51.62%飙升到97.20%）。相比之下，ECG专用模型在被提供正确推理过程时表现出性能崩溃。例如，ECG-R1-RL实现高IDA（在PTB-XL上85.41%，在MIMIC-IV-ECG上80.17%），但在GT-RDA评估下准确率显著下降（分别为22.70%和22.95%）。PULSE从PTB-XL上的80.93%下降到35.18%，从MIMIC-IV-ECG上的72.10%下降到30.01%。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| ECG诊断推理 | Completion (%) | Gemini-3-Flash: 6.26 (PTB-XL), 5.72 (MIMIC-IV-ECG) | OpenTSLM (3B): 0.65 (PTB-XL), 0.36 (MIMIC-IV-ECG) | 约9-16倍提升 |
| ECG诊断推理 | Initial Diagnosis Accuracy (%) | GEM (7B): 84.37 (PTB-XL), 76.27 (MIMIC-IV-ECG) | MedGemma-1.5 (4B): 42.83 (PTB-XL), 46.98 (MIMIC-IV-ECG) | 约1.8-2.0倍提升 |
| 推理深度 | Depth (0-4) | Gemini-3-Flash: 2.09 (PTB-XL), 2.07 (MIMIC-IV-ECG) | OpenTSLM (3B): 0.17 (PTB-XL), 0.13 (MIMIC-IV-ECG) | 约12-16倍提升 |
| 基于真值推理的诊断准确率 | GT-RDA (%) | Hulu-Med (32B): 99.42 (PTB-XL), 97.20 (MIMIC-IV-ECG) | ECG-R1-RL: 22.70 (PTB-XL), 22.95 (MIMIC-IV-ECG) | 约4.2-4.4倍提升 |
局限与改进
作者承认的局限性包括两个方面：首先，排除了诊断不确定性。在现实临床实践中，ECG解释固有地涉及一定程度的诊断不确定性和模糊性。然而，为了为基准测试建立无可争议的基本真值，作者通过严格的手动审查故意排除了边界或模糊的样本，以确保评估指标的绝对可靠性。虽然这种设计选择为评估逻辑推导提供了严格标准，但它限制了基准测试评估模型导航临床不确定性的能力。其次，结构化验证与临床启发式。为了系统评估推理能力，基准测试强制执行形式化的、顺序的推理过程。虽然每种诊断的发现序列来自教科书定义并由委员会认证的内科专家验证，但这种结构化多轮评估可能不能完全反映经验丰富的临床医生的动态工作流程。在实践中，医生经常依赖临床启发式而不是详尽验证每个单一标准。作者自己的观察包括：评估框架虽然严格，但可能过于僵化，无法捕捉熟练临床医生使用的更动态和启发式的推理过程；自动化ECG分析管道虽然准确，但仍可能在嘈杂或非典型ECG上产生错误，影响评估的可靠性；4步验证循环虽然全面，但可能过于详细，在真实临床环境中可能不实用。
独立分析的弱点
独立分析的弱点包括：首先，评估框架假设诊断可以通过严格的逻辑步骤进行验证，但在实际临床环境中，存在许多边界案例和不确定性。模型可能需要发展表达不确定性或模糊性的能力，而不是被迫做出明确的二元选择。改进方向可以是引入概率评估或不确定性量化机制，允许模型在证据不充分时表达适当的诊断犹豫。其次，4步验证循环虽然全面，但对于复杂诊断可能过于繁琐，可能导致评估成本高昂且不切实际。改进方向可以是开发分层评估策略，根据诊断的严重程度和确定性动态调整验证深度。第三，基准测试专注于静态的、离线的推理评估，但没有考虑实时或交互式临床环境，其中医生可能会根据模型的初步分析提出后续问题或请求额外证据。改进方向可以是开发交互式评估框架，模拟真实临床咨询场景。最后，评估主要关注诊断的准确性，但没有考虑解释的质量和对临床决策的有用性。改进方向可以是引入临床医生对模型解释质量的专家评估，以补充自动化的推理评估。
未来方向
作者提出的未来工作包括：自动ECG分析管道的未来迭代旨在形式化不确定性的定义，允许重新引入边界案例。这将启用模型识别模糊性并表达适当诊断怀疑能力的评估，这是安全医疗AI的关键技能。计划通过为个别发现结合严重程度和确定性加权，将静态推理路径进化为动态推理图。这种进步将支持早期终止评估方案，其中模型基于高度确定的、严重的发现自信地达到诊断而无需冗余验证，从而反映更现实和更高水平的临床专业知识。基于成果可延伸的包括：将评估框架扩展到其他医疗信号领域，如脑电图（EEG）和肌电图（EMG），以创建全面的医学信号推理评估套件；开发更细粒度的推理评估指标，不仅跟踪模型是否达到正确的最终答案，还跟踪其推理路径与专家临床医生的相似程度；探索将基准测试与实际临床工作流程集成的可能性，开发实时推理监控和反馈系统；研究如何改进训练方法，使模型能够学习真正的视觉定位推理能力，而不仅仅是模仿语言模式；开发更复杂的评估协议，包括处理模棱两可或冲突证据的情况，这更接近现实临床挑战。
复现评估

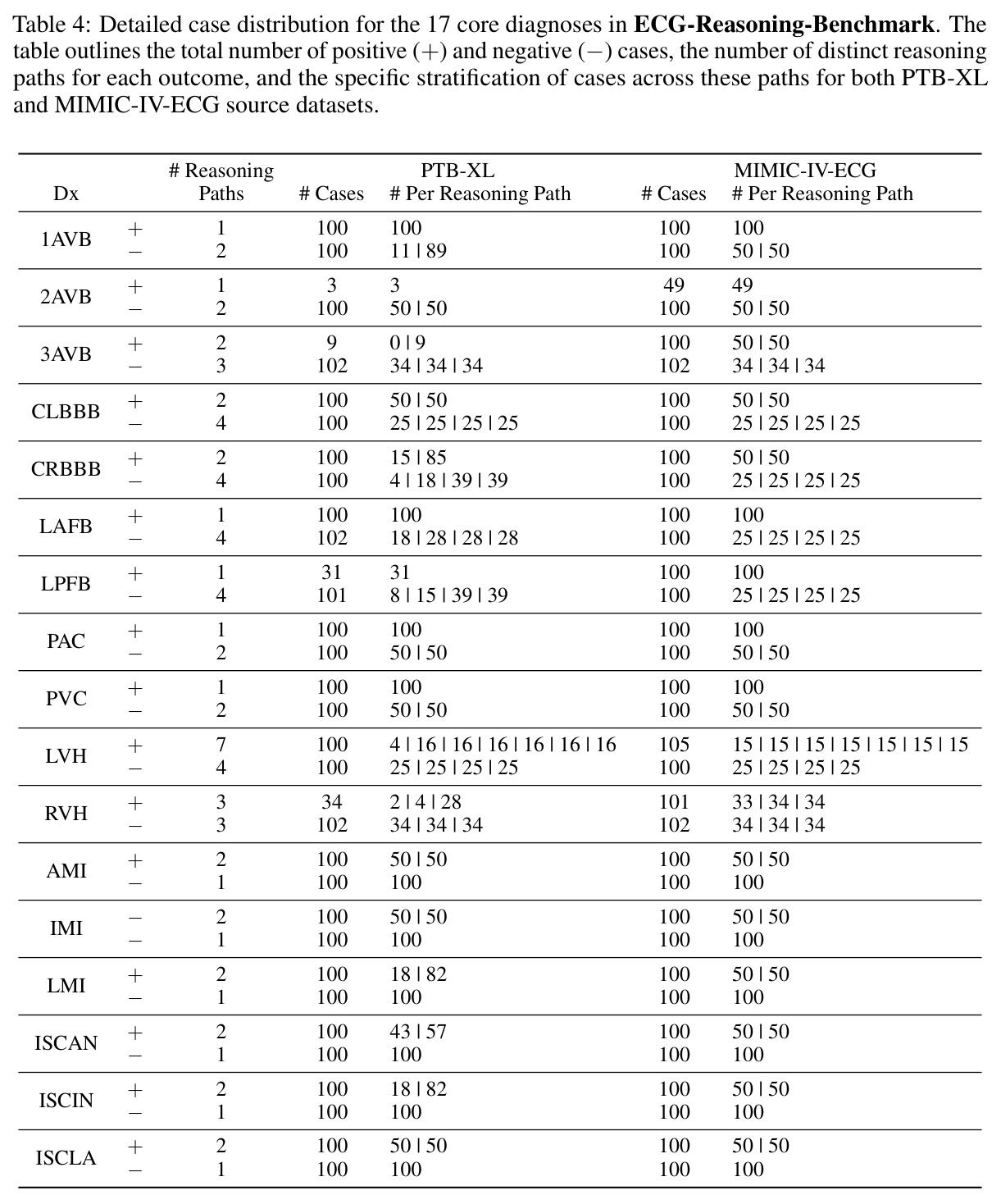

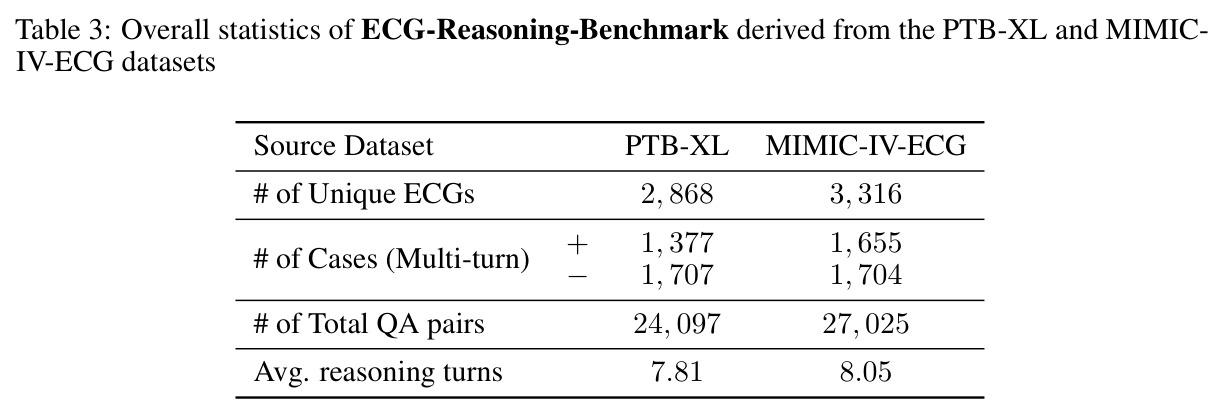

复现评估方面：作者声明代码和数据在https://github.com/Jwoo5/ecg-reasoning-benchmark提供，包括自动化ECG分析管道和基准测试框架。数据集来自两个公开可用的数据源：PTB-XL和MIMIC-IV-ECG，作者应用了严格的过滤协议仅包括人类提供的标签与自动化管道的诊断一致的样本。经过应用该协议，构建了包含超过6400个样本的综合基准测试（PTB-XL的3076个和MIMIC-IV-ECG的3355个）。三个委员会认证的内科专家验证了143个代表性样本以建立数据质量的可靠基准。评估模型包括开放权重模型和专有模型，详细的模型配置在附录C中提供。算力需求：自动化管道需要运行波形检测模型（U-Net3+）和后续处理步骤，评估过程需要运行多个MLLM并进行多轮对话，可能需要大量GPU资源。复现难度：中等。虽然代码和数据是公开的，但设置评估环境可能需要处理不同的模型格式和API，特别是对于专有模型。自动化ECG分析管道的实现涉及复杂的信号处理和机器学习组件，可能需要领域专业知识来理解和修改。数据访问需要申请MIMIC-IV-ECG的访问权限，PTB-XL是公开可用的。总体而言，对于具有医疗AI和多模态机器学习背景的研究人员来说，复现应该是可行的，但对于不熟悉这些领域的研究人员可能需要相当的努力。
