面向社交感知机器人的轻量化视觉推理方法 Lightweight Visual Reasoning for Socially-Aware Robots
用LLM隐藏态回灌视觉编码器，构建视觉-语言双向推理回路。
前置知识
视觉-语言模型（VLM）
VLM 是由视觉编码器（如 CLIP）与大语言模型（LLM）通过跨模态对齐训练拼装而成的模型，能同时理解图像与文本并按指令生成回答。其主流架构采用 Flamingo 范式：图像先被编码器切分为 patch 嵌入，再与文本 token 拼接送入 LLM，LLM 输出最终回复。Qwen 2.5 VL、Gemma 3、LLaVA-OneVision 都属于此类。
本文提出的视觉推理模块就插入在 VLM 的视觉编码器与 LLM 之间，因此必须先理解 VLM 的前向流程才能明白作者在哪个环节插入反馈。
因果掩码（Causal Masking）与隐藏态（Hidden States）
因果掩码让 LLM 在自回归解码时只能看到当前及之前的 token，从而保证生成顺序。隐藏态是 LLM 每一层输出的中间表征向量，蕴含了对已读上下文（包括图像 token）的丰富语义抽象。本文的'视觉推理模块'直接消费的就是最后一层 LLM 在图像 token 位置上的隐藏态。
作者利用因果掩码的方向性解释为何'图像在前、文本在后'的输入顺序会让 LLM 对图像的隐藏态无法被后续文本条件化——这是消融实验中一个反直觉结论的关键。
LoRA（低秩适配）
LoRA 通过在原始权重旁路注入两个低秩矩阵 $A \in \mathbb{R}^{d \times r}$ 与 $B \in \mathbb{R}^{r \times d}$（其中 $r \ll d$）来实现参数高效微调，训练时冻结原权重、只更新低秩矩阵。本文中 LoRA 只在第一趟前向中启用，用于辅助 LLM 生成更好的视觉反馈；第二趟前向时关闭。
论文总可训练参数 <3% 中很大一部分来自 LoRA，理解它才能正确评估方法的额外成本。
门控 MLP（Gated MLP）
门控 MLP 的形式为 $\sigma(W_g x) \odot W_p(\text{Dropout}(W_2 \cdot \text{GELU}(W_1 x)))$，其中 $\sigma$ 是 sigmoid 门控、$\odot$ 是逐元素乘积。它通过一个可学习的门控信号对前馈输出做软筛选，比普通 MLP 表达更细粒度的调制。本文用其把 LLM 隐藏态投影回视觉编码器输入空间。
这是视觉推理模块的核心组件，去掉它会导致 Mementos 与导航性能明显下滑——理解其结构才能看懂消融实验。
Patch Unmerger
LLM 输出的图像 token 数量通常与视觉编码器输出的 patch 数量不同（因 cross-attention 或 perceiver resampler 压缩过）。Patch Unmerger 把 LLM 隐藏态'展开'回视觉编码器所期望的 patch 网格形状，从而保证反馈信号能直接加到原始图像嵌入上。
它是视觉反馈链路能闭环的工程前提；消融实验中即使移除 MLP，Unmerger 仍能部分补偿，说明它是必要但不充分的设计。
Furhat 社交机器人与意图识别数据集
Furhat 是瑞典 Furhat Robotics 公司的拟人化社交机器人，可投影面部表情并对话。本文作者在 10 名参与者（3 女 6 男 1 未知，平均年龄 30.9 岁）的视频-音频记录中标注了 5 类交互行为（等待、接近打断、平静示意、急切示意、同时对话），共 188 个事件，最终扩成 376 个多选题样本。
理解这一自建数据集的构造方式与视角（机器人第一人称）有助于判断其外部效度与对真实部署的可迁移性。
研究动机
现有部署于人类共享空间的机器人不仅要导航和避障，还必须理解动态、常常不可预测的人类行为，例如在人群中识别他人意图、礼让插队者、回应求助等。尽管 CLIP、InstructBLIP、RoboVQA、MMRo 等预训练 VLM 在物体识别、指令跟随上取得长足进步，但它们普遍把视觉当作文本推理的'被动上下文'——图像只被编码一次就再也不更新，缺乏对人类细微线索（目光朝向、肢体张力、接近节奏）的深度整合。作者指出即便 SOTA 模型在 MMRo 这类基础感知任务上仍频繁出错属性、颜色、空间位置，而 HRI 场景里'意图'这种高级语义更要求语言与视觉的深度耦合，而不是浅层拼接。
本文的目标是论文目标是为现成的 VLM 设计一种轻量化插件，使其能在不大幅改动原模型的前提下，把 LLM 对当前上下文的语义理解反向注入到视觉编码器，从而让机器人在导航、场景描述、人类意图识别三个机器人中心任务上都获得稳定增益。具体而言：额外参数 <3%，推理可在单卡 RTX 3090 上完成，并在 Qwen 2.5 VL 7B、Gemma 3 4B、LLaVA-OneVision 1.5 4B 三类主干上保持通用性。
与已有工作不同的是，作者切入了一个被忽视的架构不对称问题：当代 VLM 多是严格的视觉→语言前馈（perception→interpretation），没有让语言去'回头看'视觉。这一缺口源于：(1) 现有视觉推理方法多依赖 Chain-of-Thought 等文本侧推理，把视觉信息当成提示而非参与推理的'一等公民'；(2) 用边界框、分割掩膜等外部工具干预视觉的做法会切断端到端梯度流，使 VLM 自身失去在推理时自由操控视觉的能力；(3) 反射式（reasoning/reflection）思路在纯文本 LLM 中已证明有效（test-time compute scaling），但在多模态场景下尚未被架构化地实现。本文正是用一条紧凑的'语言→视觉'反馈回路填补这条缺口。
核心方法

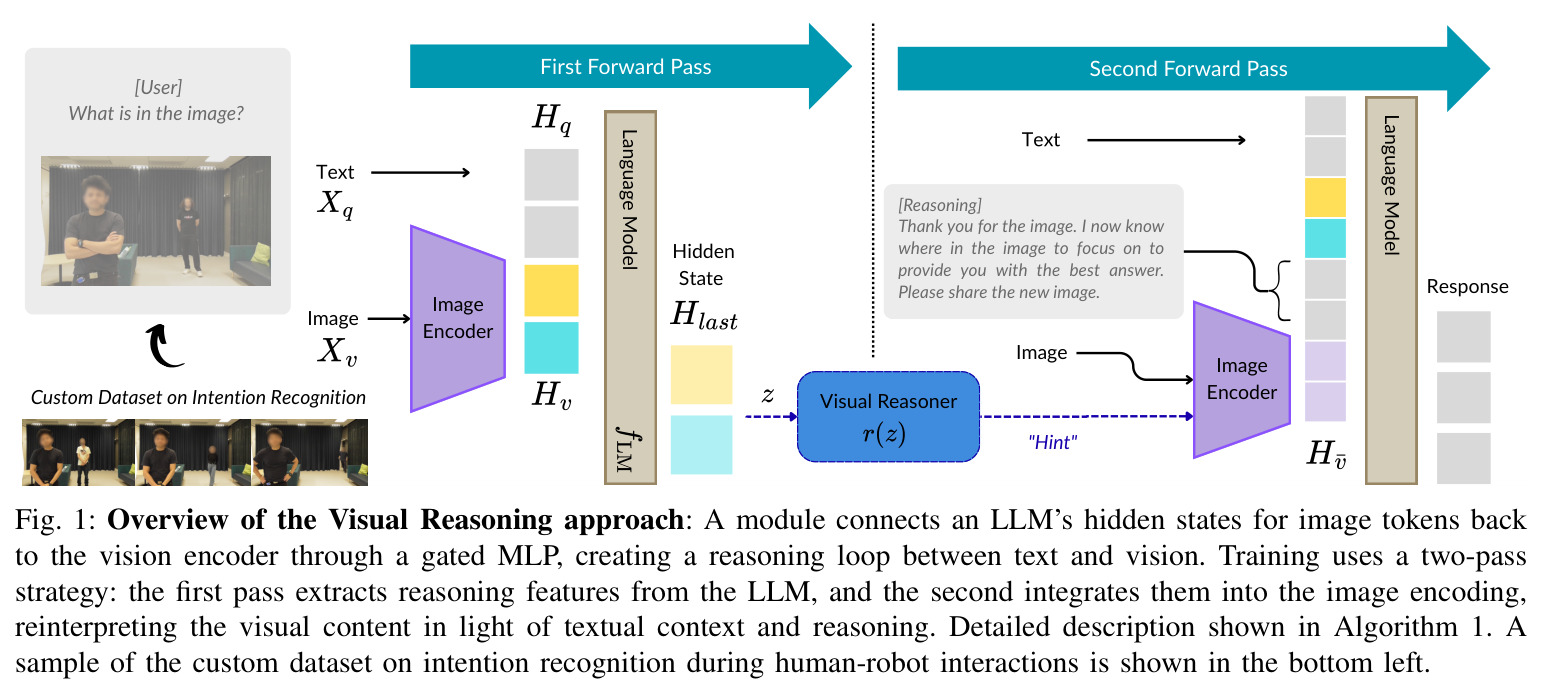

方法的整体直觉是：让 LLM 先'看一遍'图像，把对图像的语义理解压缩成一段视觉提示（visual hint），再用一段小型 MLP 把这段提示'翻译'回视觉编码器能消化的空间，加回到原始图像嵌入上，从而让图像在第二次编码时已被任务相关的语义所调制。技术路线为：在每个训练步执行两次前向，第一趟冻结视觉编码器、启用 LoRA 跑 LLM，从图像 token 的最后隐藏态中抽取 hint $z$；第二趟把 $r(z)$ 与原始图像嵌入相加再走一次视觉编码器，然后再次跑 LLM（关 LoRA），最终损失只从第二趟回传，反向更新视觉推理模块与 LoRA。推理时执行完全相同的两次前向，但 LoRA 已合并入 LLM，因此是无额外训练参数的纯推理管线。整个模块可加在任何 Flamingo 式 VLM 上。
核心创新点是把'语言→视觉'的反馈回路从无到有地结构化进 VLM 里：用一个仅占原模型 <3% 参数的 gated MLP + patch unmerger，把 LLM 对图像 token 的隐藏态再注入视觉编码器，使图像嵌入能够基于语言上下文被'重读'。与已有方法的本质区别有三：(1) 不同于 DDCoT、Visual-CoT 等依赖外部 VQA 工具或纯文本 CoT 的方案，本方法在 VLM 内部建立端到端可微的反馈回路，不切断梯度；(2) 不同于 Image-of-Thought、Cocot 等把视觉作为生成对象的方法，本方法让 LLM 去'操控'视觉编码器的输入而非生成新图像；(3) 不同于依赖边界框或分割等外部干预的做法，本方法不需要任何预训练检测器，使模型在推理时具备文本式 LLM 那种 test-time 可扩展性。
方法步骤详情
完整训练流程如论文 Algorithm 1 所示，可拆为六步：(1) 给 LLM 注入 LoRA 适配器（可选），视觉推理模块 $r$ 与 patch unmerger 作为唯一新增可训练参数；视觉编码器与 LLM 主干全部冻结。(2) 第一趟前向：图像 $x_v$ 经视觉编码器得到 $H_v = f_{VE}(x_v)$；连同用户查询 $x_q$ 一起送入 LLM，开启 LoRA，得到所有 token 的隐藏态 $H = f_{LM}(x_q, H_v)$。(3) 从 $H$ 中切出图像 token 在最后一层的隐藏态作为视觉提示 $z \leftarrow H_{\text{last}}^{\text{img}}$。(4) 视觉推理模块计算 $r(z)$：先经 patch unmerger 把 $z$ 投影回与图像 patch 数量一致的空间，再经过 gated MLP $\sigma(W_g z) \odot W_p(\text{Dropout}(W_2 \cdot \text{GELU}(W_1 z)))$，输入输出维度等于 LLM 隐藏维度 $d$，隐藏维度为 $2d$。(5) 第二趟前向：把 $r(z)$ 与原始 $H_v$ 相加得到 $\bar{H}_v = f_{VE}(x_v + r(z))$，连同 $H_v$ 一起送入 LLM（关闭 LoRA），得到预测 $\hat{y} = f_{LM}(x_q, H_v, \bar{H}_v)$。(6) 计算 $\mathcal{L}(\hat{y}, \text{labels})$ 并仅沿 LLM→视觉编码器→视觉推理模块路径反向传播，更新 $r$ 与 LoRA。推理时执行完全相同的两趟前向（但 LoRA 已合并），最终只读取 $\hat{y}$ 输出。
技术新颖性
技术新颖性体现在三方面：第一，架构上首次把'LLM→视觉编码器'显式闭合为一条端到端可微的反馈回路，而不依赖任何外部工具或提示工程，使视觉嵌入在每次推理中都能被语言上下文'重写'；第二，参数效率极高：可训练参数不到 1.7%，即便加上 LoRA 也不到 3%，并因此在推理时仅带来 <3% 显存增加（15.9 GB→16.32 GB），TFLOPs 增至三倍但吞吐量仍可达 1.27 samples/s，可部署在单卡 RTX 3090；第三，训练策略上把 hint 抽取与 hint 注入分到两次前向完成，并辅以 Linear interpolation 式的两配置融合（基于 MME-CoT 验证集挑选 top-2 后合并），让小参数也能稳定收敛。整篇文章的'挑战 VLM 主流前馈范式'立意也颇具新意：他们用实验结果证明冻结的视觉编码器依然能被语言调制而受益，为'架构不对称+反馈'的多模态设计打开了新方向。
实验结果
Table I 报告了三种主干在三个任务上的全面对比：在 Qwen 2.5 VL 7B 上方法全面获胜，导航距离从 7.787 缩到 7.530（↓3.3%）、Mementos 描述分从 2.261 升到 2.318（+0.057）、意图识别准确率从 34.04% 升到 36.97%（+2.93%）；Gemma 3 4B 与 LLaVA-OneVision 1.5 4B 上则呈现'场景描述与意图识别强增益、导航弱退化'的非一致模式：Gemma 在 Mementos 上 +0.111（1.693→1.804）、意图识别 +10.81%（20.84%→31.65%），但导航距离反而由 7.977 微涨到 8.014；LLaVA 在 Mementos +0.055（2.201→2.256）、意图识别 +4.79%（20.74%→25.53%），导航 7.832→8.114。Table II 的消融（基于 Qwen）揭示三件事：(1) 去掉原始图像只用第二张'幻觉图像'会让 Mementos 从 2.318 跌到 1.950、意图识别 36.97%→34.31%，说明视觉'重读'优于视觉'替换'；(2) 移除 MLP（仅保留 unmerger）同样显著掉点（Mementos 1.980、导航 7.831），证明门控调制本身不可替代；(3) 输入顺序'图像在前'比'文本在前'在所有指标上都更好（意图 28.46% vs 25.53%，导航 7.685 vs 8.056），与作者基于因果掩码的初始假设相反，作者归因为这些 VLM 的预训练阶段就偏好这种顺序，交换顺序会导致基线掉点高达 30%。Table III 给出资源开销：在 RTX 3090 上平均 TFLOPs 从 7.06 升至 20.39、吞吐从 4.24 samples/s 降到 1.27 samples/s、显存仅从 15.9 GB 增至 16.32 GB，与'轻量化'的标题一致。
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 机器人导航（Habitat 模拟器） | 到目标的最终距离（↓ 越小越好） | Qwen 7B: 7.530；Gemma 4B: 8.014；LLaVA 4B: 8.114 | Qwen 7B: 7.787；Gemma 4B: 7.977；LLaVA 4B: 7.832 | Qwen 降低 3.3%（唯一正收益）；Gemma 与 LLaVA 分别退化 0.46% 与 3.60%，差异不显著甚至负向 |
| 场景描述（Mementos-Robotics） | LLM-as-judge 1–5 分（↑ 越高越好） | Qwen 7B: 2.318；Gemma 4B: 1.804；LLaVA 4B: 2.256 | Qwen 7B: 2.261；Gemma 4B: 1.693；LLaVA 4B: 2.201 | 三主干全部正增益：Qwen +0.057、Gemma +0.111（最大相对增益 +6.6%）、LLaVA +0.055 |
| 人类意图识别（自建 HRI 数据集 376 题） | 多选准确率（↑ 越高越好） | Qwen 7B: 36.97%；Gemma 4B: 31.65%；LLaVA 4B: 25.53% | Qwen 7B: 34.04%；Gemma 4B: 20.84%；LLaVA 4B: 20.74% | 全主干正增益：Qwen +2.93 pp、Gemma +10.81 pp（相对 +51.9%）、LLaVA +4.79 pp（相对 +23.1%），是方法最强的赛道 |
| 消融：无原始图像（仅 LLM 生成的第二张图） | 导航 / Mementos / 意图（Qwen 7B） | 7.764 / 1.950 / 34.31% | 完整方法 7.530 / 2.318 / 36.97% | 去掉原图后 Mementos 大幅退化（-0.368），意图 -2.66 pp，验证'视觉重读 > 视觉替换' |
| 消融：移除 MLP（保留 unmerger） | 导航 / Mementos / 意图（Qwen 7B） | 7.831 / 1.980 / 37.50% | 完整方法 7.530 / 2.318 / 36.97% | 导航 +0.301、Mementos -0.338 退化明显；意图反常地 +0.53 pp，作者归因于 unmerger 学到的隐式补偿 |
| 消融：输入顺序（image-first vs prompt-first） | 导航 / Mementos / 意图（Qwen 7B） | image-first: 7.685 / 2.000 / 28.46%；prompt-first: 8.056 / 1.744 / 25.53% | 完整方法 7.530 / 2.318 / 36.97% | image-first 在所有指标上更优，反驳了'利用因果掩码让文本先看图像可获得更好隐藏态'的假设 |
| 资源消耗（Qwen 7B，RTX 3090） | TFLOPs / samples per second / 显存 GB | 20.39 / 1.27 / 16.32 | 7.06 / 4.24 / 15.9 | TFLOPs ×2.89，吞吐 ÷3.34，显存仅 +2.6%；可单卡消费级部署 |
局限与改进
作者明确承认的局限有三：(1) Gemma 与 LLaVA 的导航任务未获收益，反而因模型自身的 JSON 输出格式问题导致动作解析失败，作者把这归咎于主干而非方法本身；(2) LLaVA 在导航中频繁出现'refusal'行为（拒绝给出动作），只在场景描述与意图识别上观察到增益；(3) 两趟前向使 TFLOPs 接近三倍、吞吐量降至 1.27 samples/s，对实时高频感知仍是负担，需要进一步量化或硬件加速。我自己的额外观察：(a) 人类意图识别数据集仅 376 题且未做 train/val/test 划分，全部用于评估，意味着无法判断是否过拟合该特定场景；(b) 训练数据是通用 Visual-CoT 而非机器人专用，作者解释为避免污染评估，但代价是导航这类需要空间常识的任务只获得 Qwen 上的微弱增益；(c) Patch Unmerger 在去掉 MLP 后仍能撑住意图识别性能，说明其本身已是一个非平凡的可学习组件，论文中并未充分分析其独立贡献；(d) 评测场景局限在英文指令 + Furhat 机器人，多语言、跨文化、跨机器人形态的可迁移性尚未验证。
独立分析的弱点
独立审视后我看到四个值得改进的弱点：(1) **双前向开销过高**：TFLOPs ×2.89 让推理吞吐降到 1.27 samples/s，对真实机器人 30 Hz 视觉流严重不友好。改进方向是缓存第一趟 LLM 中间层的图像隐藏态，或用更便宜的 early-exit/蒸馏式单趟版本（knowledge distillation 让单趟 LLM 模仿两趟行为）。(2) **依赖主干输出结构化 JSON 的能力**：导航任务在 Gemma/LLaVA 上掉点主要因为格式错误而非视觉推理失败。可以加一个轻量级的 action parser 或约束解码（grammar-constrained decoding）来兜底，或在 Visual-CoT 训练时混入导航指令数据。(3) **Patch Unmerger 行为不透明**：它被消融为'非必要但能补偿'的隐式模块，应单独做可视化或注意力分析，明确它到底在'展开'什么语义；也可以尝试更显式的 perceiver resampler 替代方案以提高可解释性。(4) **自建 HRI 数据集规模小且无划分**：376 题 + 188 事件 + 10 名参与者，无法支撑统计显著性检验，也无法做少样本泛化研究；建议至少扩展到 50 人以上并按说话人划分训练/测试，再加入'非英语+非 Furhat'作为跨域评测。
未来方向
作者在结论里点出两条延伸：(1) 用更具针对性的机器人数据集替代 Visual-CoT 来训练视觉推理模块（甚至可以基于 Habitat 仿真自动生成合成数据）；(2) 把模型量化或部署到专用加速器以抵消双前向开销。基于成果还可拓展：(a) 把'视觉重读'的思路泛化到视频、音频、触觉等多模态场景，构建一个多模态可循环推理的通用骨干；(b) 引入 test-time compute scaling，让 LLM 在推理时迭代多轮生成 hint $z$，把每次重读当作文本 CoT 的视觉对偶；(c) 把 hint $z$ 显式可视化（如 attention rollout 或 logit lens）以提高模型可解释性，让社交机器人能在拒绝响应时给出原因；(d) 与 RLHF/DPO 结合，让视觉反馈回路接受人类对'是否真正理解意图'的偏好对齐；(e) 在真实机器人（Pepper、QTrobot、Hiwonder）而非仅 Furhat 上做实机验证。
复现评估
复现友好度较高：作者在论文 III.A 节明确给出训练/评估代码仓库 https://github.com/alessioGalatolo/VLM-Reasoning-for-Robotics；训练使用 Visual-CoT 公开数据集 + 自建 HRI 数据集（按声明需进一步发布）；硬件门槛为 4×A100 40GB，bf16 半精度，单次训练 1h30–2h45；推理可在单卡 RTX 3090 上完成，峰值显存 16.32 GB。算法细节在 Algorithm 1 完整列出，包含两趟前向、LoRA 注入位置、unmerger 与 gated MLP 结构、学习率扫描范围 $\eta \in [10^{-2}, 10^{-5}]$ 等 7 个值、MME-CoT 验证集选 top-2 后线性插值融合等关键超参。复现难点主要在三处：(1) 三种 VLM 主干各自的训练数据格式与对话模板差异较大，需要分别适配；(2) patch unmerger 的输出维度与各 VLM 的视觉 patch 数耦合（CLIP vs SigLIP），容易错位；(3) 自建 HRI 数据集涉及 10 名参与者视频与伦理声明，需要走完 IRB 流程。总体而言属于'代码可跑、但需较高工程投入'的复现难度。
论文图表
9 行 × 4 列表格，纵轴是 Plain/Ours 两种设置 × Qwen 7B、Gemma 4B、LLaVA 4B 三主干，横轴是 Navigation 距离↓、Mementos 描述分↑、意图识别准确率↑。关键数值：Qwen 7B 上方法在三个指标上全面领先（7.530/2.318/36.97%）；Gemma 4B 与 LLaVA 4B 在后两指标领先但导航距离退化；意图识别上 Gemma 提升最大（+10.81 pp）。
全文主结果表，是判断'方法是否真的有效'的唯一权威证据，所有改进幅度、负向案例、跨主干对比都从此表派生。
5 行 × 4 列表格，对 Qwen 7B 做四组消融：'Removing original image'、'No MLP'、'Image first'、'Prompt first'，加上完整方法作为对比基线。横轴是 Navigation 距离↓、Mementos 描述分↑、意图识别准确率↑。结果显示去掉原图、去掉 MLP、把文本放前面都会让 Mementos 与导航明显下滑；'No MLP'反而在意图识别上微涨（37.50% vs 36.97%）。
逐组件分析视觉推理模块的贡献，是验证'gated MLP 是否必要'、'图像重用是否关键'、'输入顺序如何影响'的核心证据。
2 行 × 4 列表格，对比 Baseline 与 Ours 在 Qwen 模型 + HRI 数据集下的 Avg TFLOPs↓、Samples/sec↑、Peak memory (GB)↓。Baseline 7.06 / 4.24 / 15.9；Ours 20.39 / 1.27 / 16.32。TFLOPs ×2.89、吞吐 ÷3.34、显存 +0.42 GB（+2.6%）。
回应'轻量化'标题的核心定量证据，证明 <3% 参数带来 <3% 显存增加，但代价是吞吐下降；为实时部署决策提供依据。
12 行的伪代码：先注入 LoRA 到 $f_{LM}$；每个 epoch 对 $(x_v, x_q) \in D$：(3) 第一趟（启用 LoRA）计算 $H_v = f_{VE}(x_v)$、$H = f_{LM}(x_q, H_v)$；(6) 抽出视觉 hint $z \leftarrow H_{\text{last}}$；(7) 设 $r(z)$；(8) 第二趟（关闭 LoRA）计算 $\bar{H}_v = f_{VE}(x_v + r(z))$；(10) 预测 $\hat{y} = f_{LM}(x_q, H_v, \bar{H}_v)$；(11) 损失 $\mathcal{L}(\hat{y}, \text{labels})$；(12) 反向更新 $r$ 与 LoRA。
把方法的两趟前向、参数冻结策略、损失回传范围一次性写清，是复现论文必读的伪代码；其与 Fig. 1 互相补充。
