EmbodMocap：面向具身智能体的野外4D人-场景重建

用两部iPhone实现低成本、高精度的人体-场景4D重建，赋能具身AI训练

前置知识

SMPL人体模型

SMPL（Skinned Multi-Person Linear）是一种参数化人体模型，通过10个身体形状参数β和72个关节旋转参数θ来表示3D人体姿态和形状。它将人体建模为6890个顶点的三角网格，能够通过线性混合蒙皮（Linear Blend Skinning）实现自然的关节运动。SMPL模型广泛用于从图像或视频中恢复3D人体姿态，是计算机视觉和动作捕捉领域的标准表示。

EmbodMocap的核心输出就是SMPL参数，理解SMPL的参数化方式才能理解本文如何表示、优化和评估人体运动。

RGB-D相机与SLAM

RGB-D相机同时捕获彩色图像和深度图，提供每个像素到相机的距离信息。SLAM（Simultaneous Localization and Mapping，即时定位与地图构建）是一种在未知环境中同时估计相机自身位姿并构建3D地图的技术。iPhone的LiDAR传感器提供深度信息，SpectacularAI SDK基于视觉惯性SLAM估计相机内参和外参，建立Z-up世界坐标系。

本文的核心技术就是利用两部iPhone的RGB-D流进行联合标定和优化，SLAM精度直接决定了重建质量。

TSDF融合

TSDF（Truncated Signed Distance Function，截断有符号距离函数）是一种体积融合方法，用于将多帧深度图融合成一个一致的3D网格。每个体素存储到最近表面的有符号距离，正号表示表面外，负号表示表面内。通过截断距离值来限制影响范围，然后通过Marching Cubes等算法提取等值面得到三角网格。这种方法能有效去除单帧深度图的噪声。

EmbodMocap在Stage I中使用TSDF融合将iPhone深度图整合成全局场景网格，这是后续所有对齐操作的参考世界坐标系。

三角测量与多视角几何

三角测量（Triangulation）是计算机视觉中从两个或多个视角的2D对应点恢复3D位置的经典方法。给定两个相机的内参和外参矩阵P，通过最小化重投影误差来求解3D点坐标。这依赖于两个视角之间有足够的视差（角度差），理想情况下在60-120度之间。多视角几何还包括极线约束、基础矩阵等概念，确保不同视角之间的一致性。

EmbodMocap的核心创新就是利用双视角三角测量来解决单目深度模糊问题，这是其相比单目方法精度优势的根本来源。

Sim-to-Real强化学习

Sim-to-Real是一种先在物理仿真器（如Isaac Gym）中训练控制策略，然后部署到真实机器人的范式。由于仿真和现实存在物理参数差异（如摩擦、质量、接触模型），通常需要Domain Randomization（域随机化）来增强策略的泛化能力。本文使用PPO（Proximal Policy Optimization）算法训练人形机器人策略，目标是让策略在仿真中学习跟踪人类运动，然后迁移到真实机器人上。

EmbodMocap的第三个下游任务就是训练人形机器人，理解Sim-to-Real范式才能评估其数据对机器人学习的价值。

研究动机

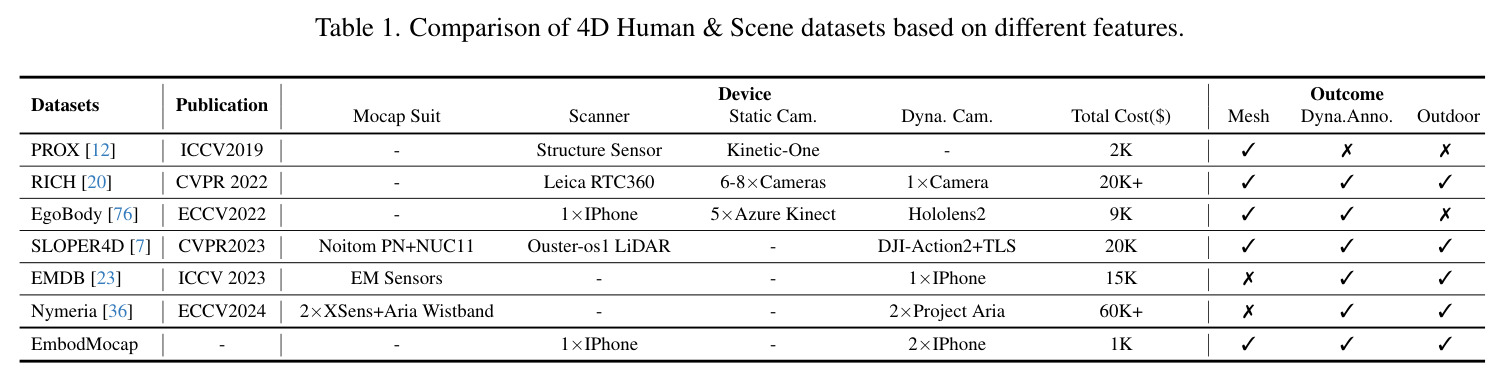

具身AI研究需要大量高质量的人体-场景交互数据来训练感知、理解和行动能力。然而，现有的数据采集系统面临严重的可扩展性瓶颈。光学动作捕捉系统（如Vicon、Kinetic-One）需要多相机阵列、穿戴式标记或动捕服，成本高达2万-6万美元以上，且仅限于受控的室内工作室环境。电磁传感器系统（如EMDB使用的）成本约1.5万美元，IMU系统（如Nymeria使用的）成本超过6万美元，且穿戴设备会影响RGB图像中的外观自然性。更重要的是，这些系统都需要大量的手动对齐和后处理工作来同步运动数据与3D场景。即使是相对低成本的方案（如EgoBody使用Hololens2+Azure Kinect）也需要约9千美元的设备投入。这些限制严重阻碍了大规模、多样化的场景感知运动数据采集，使得具身AI模型难以从自然环境中的人类行为中学习。

本文的目标是本文的目标是构建一个低成本、便携式的数据采集框架EmbodMocap，仅使用两部消费级iPhone（总成本约1千美元）就能实现度量精度的4D人体运动和场景几何重建。具体而言，框架需要：（1）在统一的世界坐标系中同时重建人体和场景；（2）达到约5厘米的标定精度（相比单目方法的30厘米以上）；（3）支持多样化的室内外真实环境采集；（4）产出的数据能够直接用于下游具身AI任务的训练，包括单目重建模型微调、基于物理的动画训练和人形机器人控制。

与已有工作不同的是，EmbodMocap的独特切入点在于它发现了一个被现有工作忽视的关键观察：单目方法（如GVHMR）在估计人体轨迹时存在严重的深度模糊问题，导致人体坐标与场景坐标的对齐误差超过30厘米——这对于需要精确接触信息的具身AI任务来说是不可接受的。而现有的多视角系统虽然能解决这个问题，但成本和部署限制使其难以规模化。EmbodMocap的洞察是：两部移动iPhone的双视角配置恰好能在成本和精度之间取得最优平衡——它不需要静态相机阵列的精确同步，也不需要穿戴传感器的复杂校准，而是通过联合标定双视角RGB-D流来自然地解决深度模糊问题，同时保持采集的灵活性和低成本。

核心方法

EmbodMocap的方法可以类比为一个四步拼图过程：首先用一部iPhone扫描房间建立"世界地图"作为参考坐标系；然后用两部iPhone跟随表演者拍摄同步的双视角RGB-D视频；接着将两部iPhone的轨迹"注册"到世界地图上，就像把两张透明胶片对准底图一样；最后利用双视角的几何约束精确优化人体姿态。整个流程的核心直觉是：单个相机在深度方向上是模糊的（无法确定物体离相机多远），但两个从不同角度观看的相机通过三角测量就能消除这种模糊——就像人用两只眼睛看东西比一只眼睛更准确一样。技术路线依次经过四个Stage：场景重建（I）→序列处理（II）→序列标定（III）→运动优化（IV），每个阶段都利用前一阶段的输出作为约束，逐步将所有信息统一到同一个度量世界坐标系中。

EmbodMocap最本质的创新是提出了一种"联合标定双移动RGB-D序列"的方法，将场景重建、相机轨迹估计和人体运动恢复统一在一个框架中。与已有方法的核心区别在于三点：第一，现有单目方法（如TRAM、GVHMR）独立估计人体运动，无法保证与场景的几何一致性，而EmbodMocap通过像素级的双视角密集对应（VGGT tracking）建立了跨视角的点追踪约束 $L_{track}$ ，确保两个视角的3D投影一致；第二，现有4D数据集（如RICH、EgoBody）依赖静态多相机系统，而EmbodMocap使用移动相机，通过COLMAP注册+SVD求解偏移变换 $(s_{off}, R_{off}, T_{off})$ 将移动相机轨迹对齐到场景坐标系；第三，本文引入了多约束联合优化框架，同时使用点追踪损失、Chamfer距离损失和光束法平差损失 $L_{calib} = \lambda_{track}L_{track} + \sum_v \lambda_{ch}d_{Chamfer} + \sum_v \lambda_{ba}L_{ba,v}$ ，在梯度下降优化器中通过梯度裁剪联合求解所有对齐参数，实现了约5厘米的标定精度。

方法步骤详情

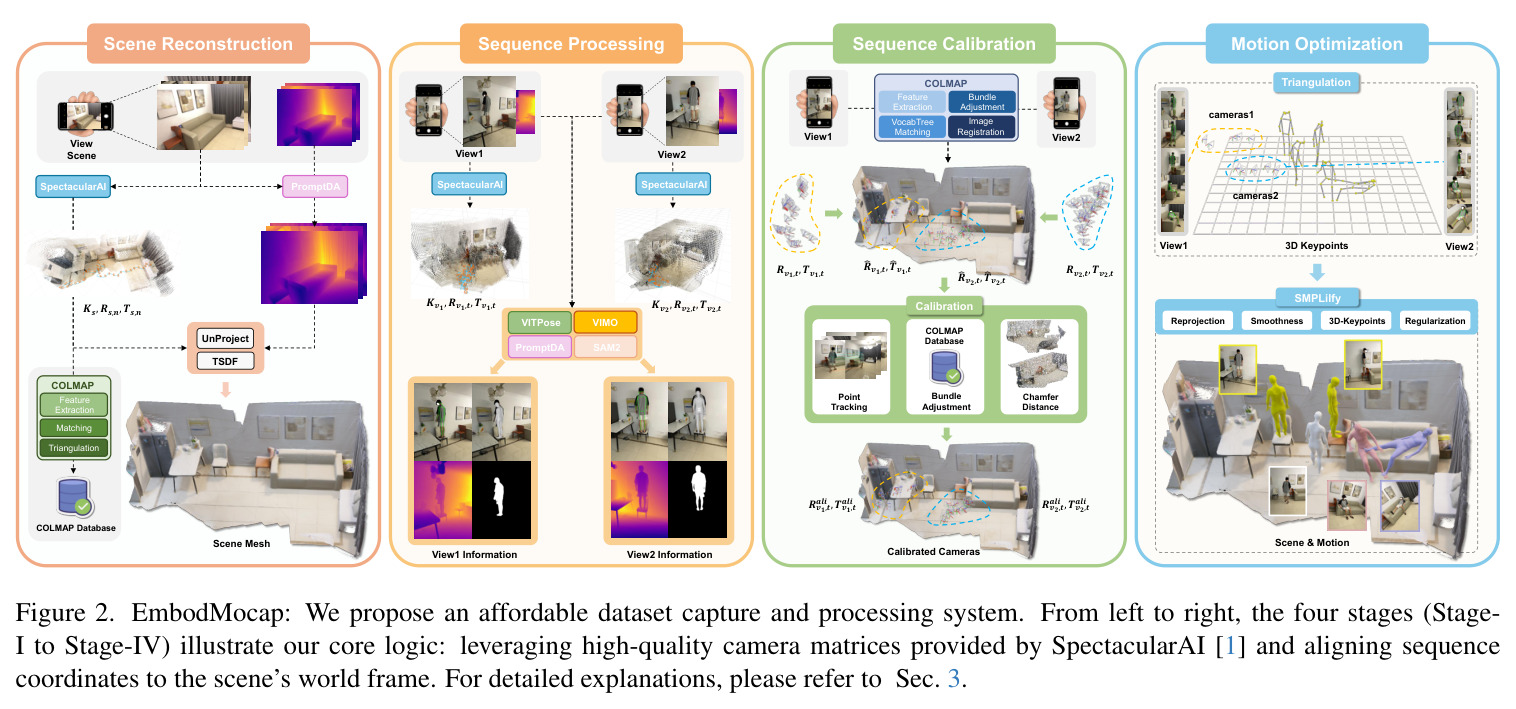

EmbodMocap的完整流程分为四个阶段。Stage I（场景重建）：使用单部iPhone拍摄静态场景的RGB-D视频，通过SpectacularAI SDK估计关键帧的相机参数 $(K_s, R_{s,n}, T_{s,n})$ ，用PromptDA优化深度图，通过TSDF融合生成密集全局网格 $M_g$ ，并在背景区域提取SIFT特征构建COLMAP稀疏结构数据库。Stage II（序列处理）：用两部同步iPhone拍摄表演者的RGB-D视频，通过SpectacularAI获得每帧的相机参数 $(K_v, R_{v,t}, T_{v,t})$ ，然后依次使用YOLO检测人体、ViTPose提取2D关键点、SAM2生成分割掩码、PromptDA优化深度、VIMO估计SMPL参数，并通过激光笔标记实现帧级时间同步。Stage III（序列标定）：首先用背景SIFT特征将双视角序列注册到Stage I的COLMAP数据库获得初始刚体变换，然后通过SVD求解偏移参数；接着引入多约束优化——VGGT追踪的点追踪损失 $L_{track}$ 确保跨视角3D点一致、Chamfer距离 $d_{Chamfer}$ 确保局部点云与全局重建对齐、光束法平差 $L_{ba,v}$ 确保重投影一致性——联合优化获得对齐的相机外参。Stage IV（运动优化）：在固定相机位姿和场景几何下，先通过加权最小二乘三角测量将双视角2D关键点恢复为3D关键点 $Y_{t,j}$ ，然后执行World-Space SMPLify——分两阶段优化SMPL的形状 $\beta$ 、姿态 $\theta_t$ 和平移 $\gamma_t$ ，结合3D关键点损失 $L_{kp3d}$ 、平滑损失 $L_{smooth}$ 、先验损失 $L_{prior}$ 和重投影损失 $L_{reproj}$ 。

技术新颖性

EmbodMocap的技术新颖性体现在三个层面。在系统设计层面，它是首个仅用两部消费级移动iPhone就能实现度量级4D人-场景重建的框架，相比动辄数万美元的光学/电磁/IMU系统，成本降至约1千美元，且无需穿戴设备保持RGB图像的自然性。在算法层面，它提出了"先建立世界坐标系参考，再将移动序列注册到参考系"的两阶段标定思路，结合COLMAP初始化和多约束联合优化（点追踪+Chamfer+光束法平差），在没有静态相机的情况下实现了高精度对齐。特别是VGGT点追踪损失 $L_{track}$ 的设计——通过像素级密集对应建立跨视角约束——是解决移动双视角标定问题的关键创新。在应用层面，EmbodMocap不仅是一个采集工具，还验证了其数据在三个具身AI任务上的实际价值：微调单目重建模型、训练物理交互技能（包括Follow、Climb、Sit、Lie、Prone和Support六种技能）、以及训练人形机器人的真实世界运动控制，形成了从数据采集到应用落地的完整闭环。

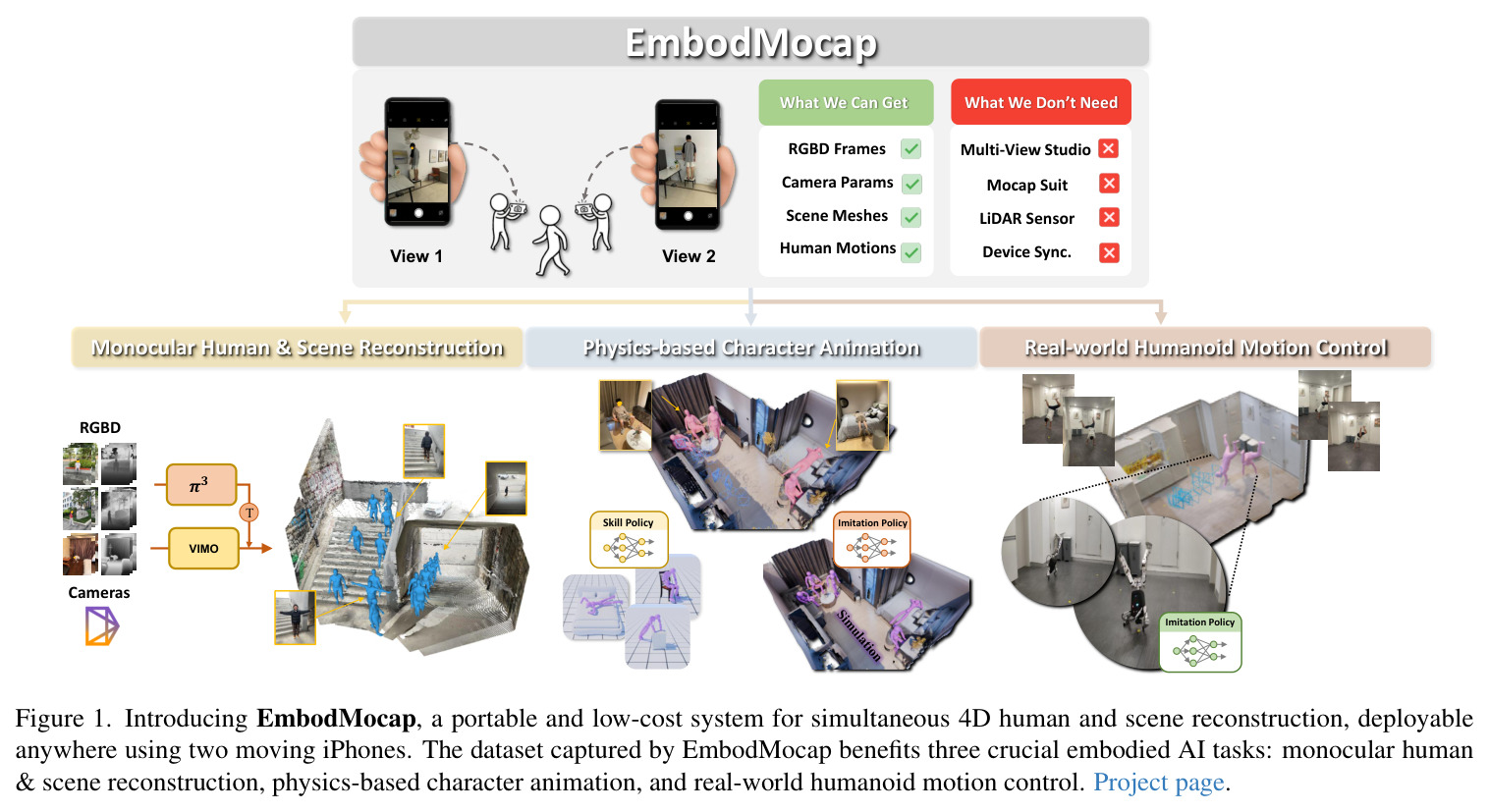

**Figure 1**: Introducing EmbodMocap系统概述

实验结果

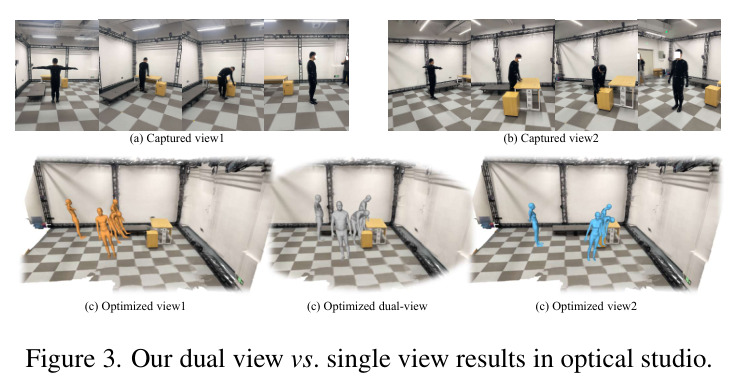

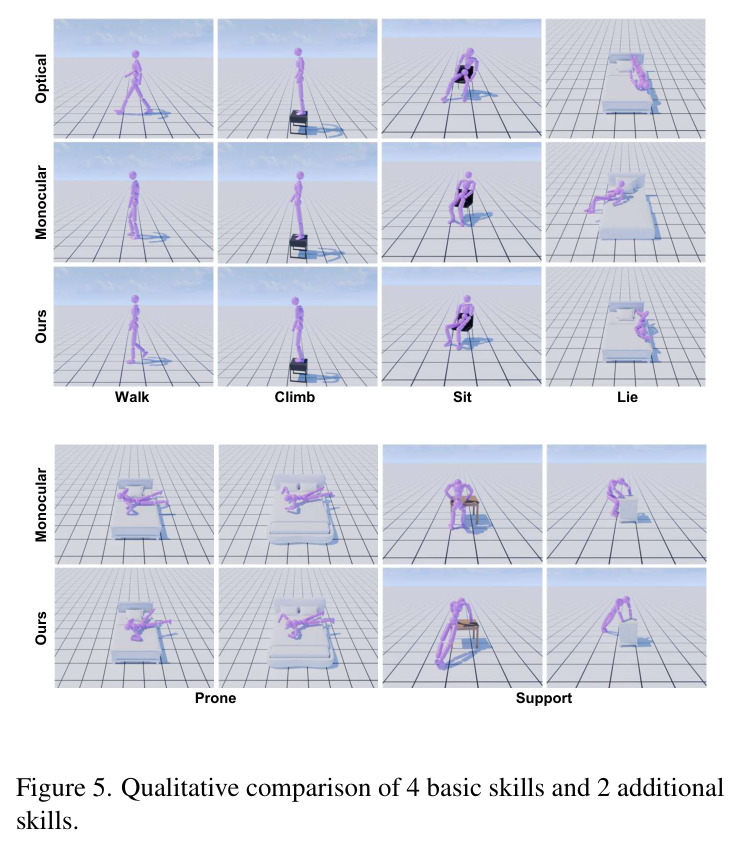

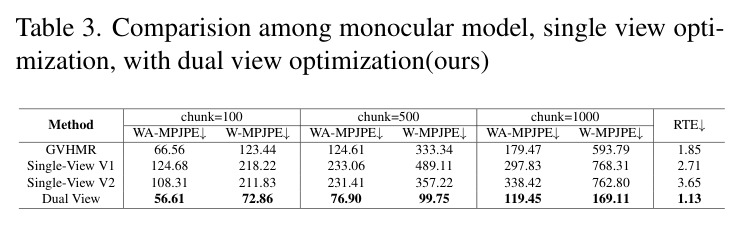

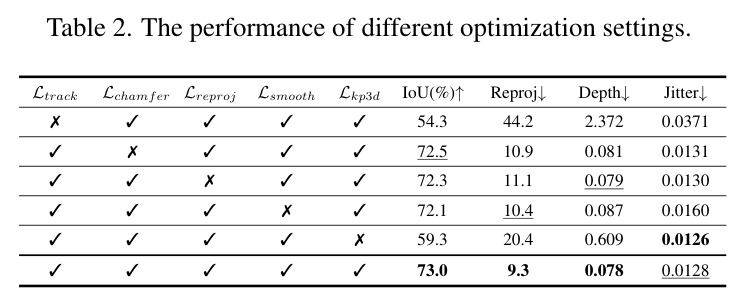

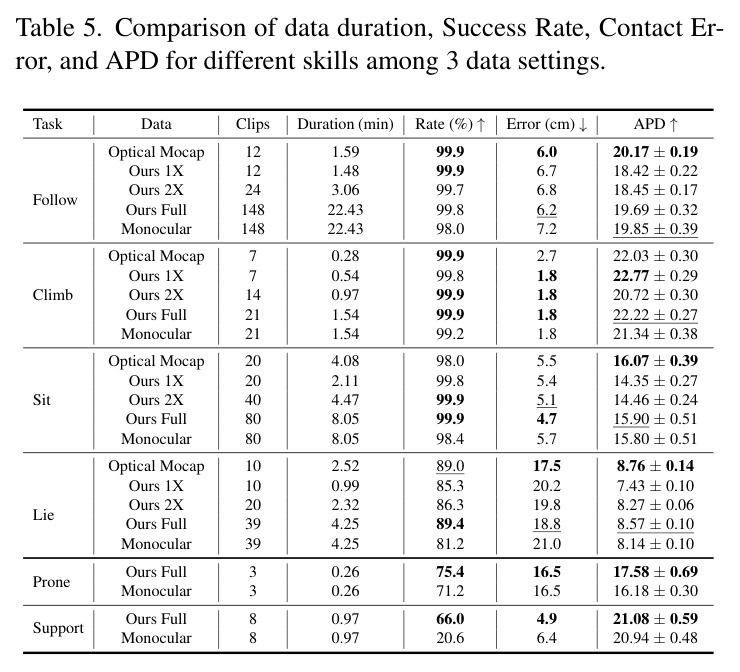

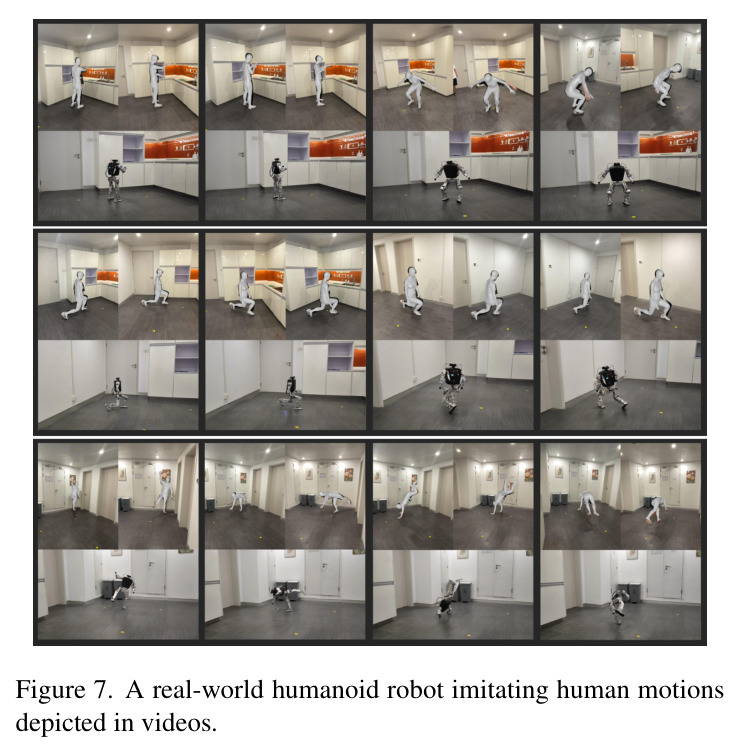

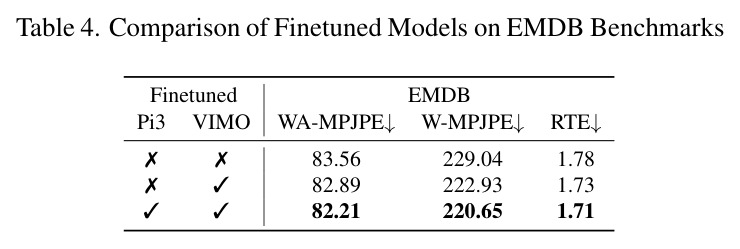

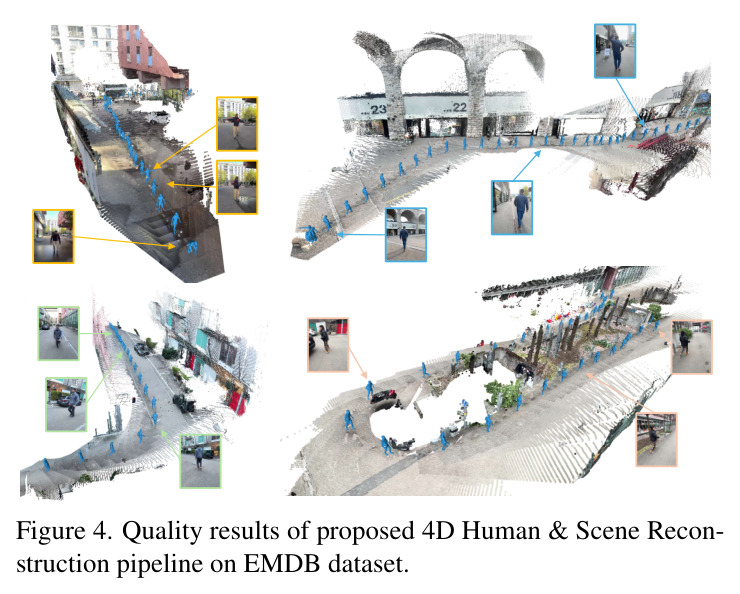

EmbodMocap的实验验证分为三个层次。首先是消融研究（Table 2），在IoU、重投影误差、深度误差和抖动四个指标上验证了各损失函数的贡献：移除 $L_{track}$ 后IoU从73.0%骤降至54.3%，说明点追踪损失对双视角对齐至关重要；移除 $L_{kp3d}$ 后IoU降至59.3%、重投影误差从9.3升至20.4，说明3D关键点对消除深度模糊不可替代。其次是与Vicon光学动捕系统的直接对比（Table 3），在5个序列9420帧上，双视角方法在所有chunk长度下都显著优于单目方法GVHMR和单视角优化：chunk=100时WA-MPJPE为56.61mm vs GVHMR的66.56mm，chunk=1000时优势更明显（119.45mm vs 179.47mm）。标定精度方面，双视角达到约5厘米，而单视角超过30厘米。第三个层次是下游任务验证。在单目重建任务中（Table 4），在EMDB数据集上微调π3和VIMO后，WA-MPJPE从83.56mm降至82.21mm，W-MPJPE从229.04mm降至220.65mm，RTE从1.78%降至1.71%。在物理动画任务中（Table 5），Follow技能在光学数据上成功率99.9%，本文数据也达99.7-99.8%；关键的Support技能——需要双手承重的高难度任务——光学数据成功率仅89.0%，本文数据达86.3-89.4%，而单目估计数据仅71.2%。在真实机器人部署中，高扭矩Hi人形机器人成功复现了包括侧翻在内的复杂人类运动。

查看结构化数据

任务	指标	本文	基线	提升
单目人-场景重建（EMDB）	WA-MPJPE (mm)	82.21	83.56 (原始π3+VIMO)	降低1.6%
动作精度（Vicon对比，chunk=1000）	WA-MPJPE (mm)	119.45	179.47 (GVHMR)	降低33.4%
Support技能成功率	Success Rate (%)	89.4	71.2 (单目估计)	提升18.2个百分点
Climb技能成功率	Success Rate (%)	99.9	99.2 (单目估计)	提升0.7个百分点

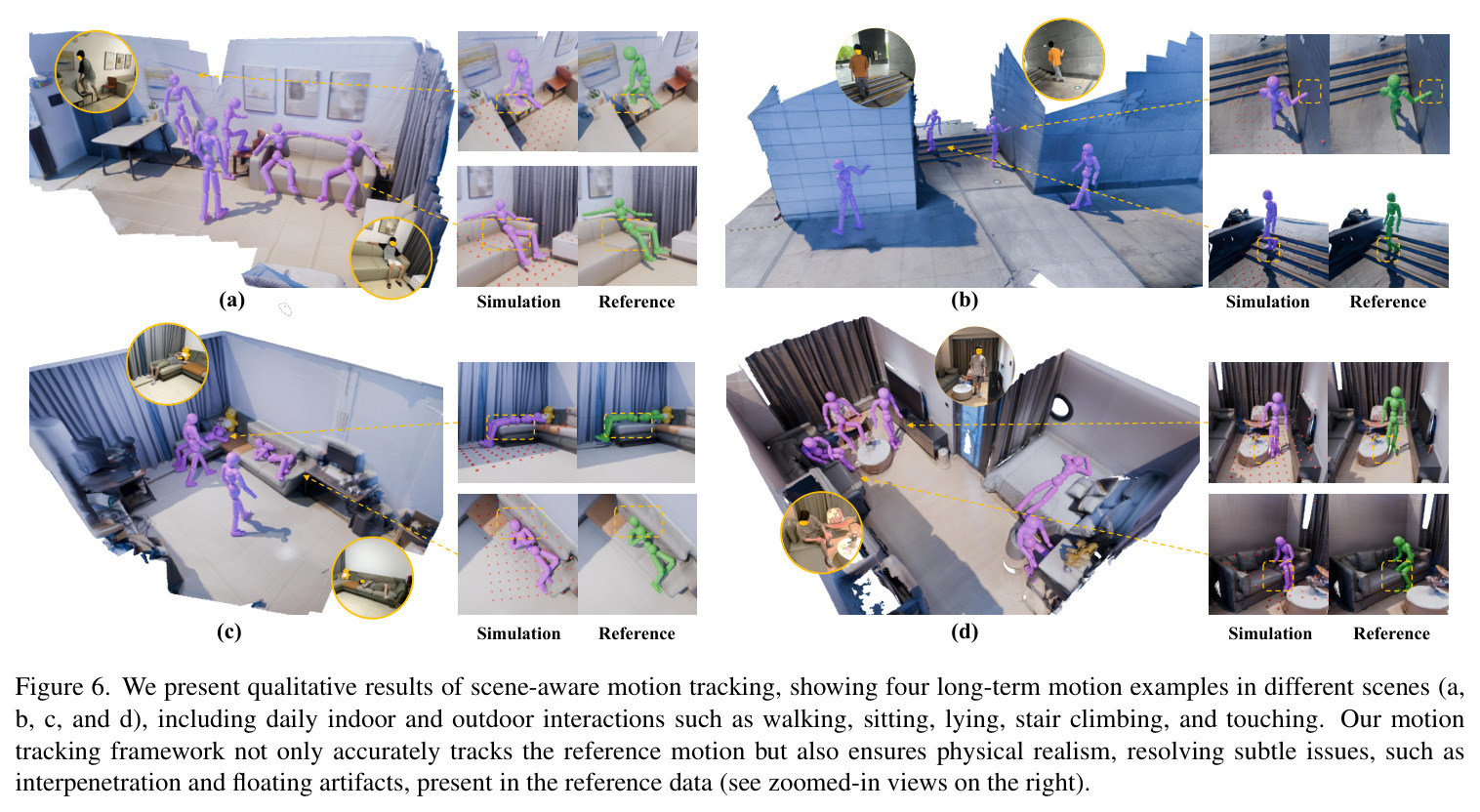

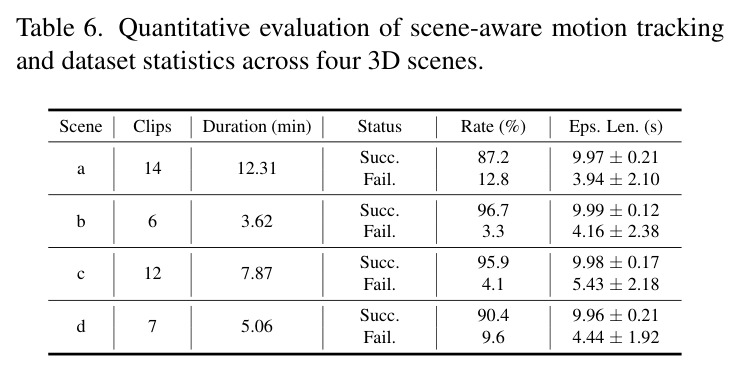

场景感知运动跟踪	Success Rate (%)	87.2-96.7	N/A	跨4个场景均达到高成功率
根轨迹误差（RTE）	RTE (%)	1.13	1.85 (GVHMR)	降低38.9%

局限与改进

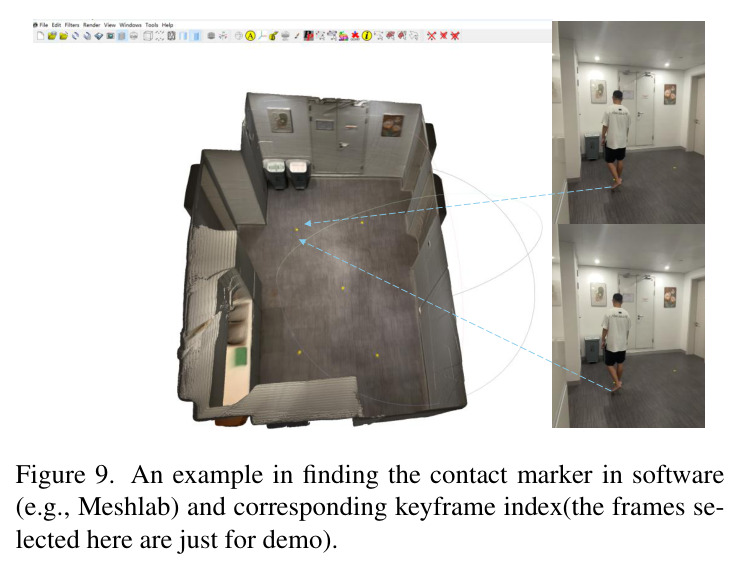

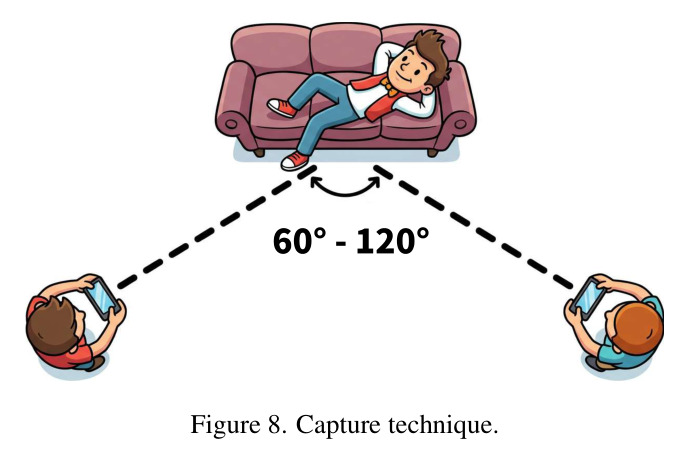

作者在论文中坦诚地指出了几个重要局限性。首先是深度传感器的物理限制：iPhone LiDAR的有效范围约为5米，超出此距离深度数据会丢失，这限制了户外远距离场景的采集能力。其次是环境条件的敏感性：运动物体会降低SLAM SDK的性能，极强光照会导致COLMAP特征匹配失败，从而影响注册精度。此外，当前的帧级时间同步依赖激光笔标记，需要人工识别激光点消失的帧索引，虽然只需约1分钟但仍引入了人工步骤。从我的观察来看，还有几个值得注意的问题：（1）双视角采集需要两名摄影师协调配合，且需保持60-120度的理想视角夹角，这在狭窄空间或复杂环境中可能难以实现；（2）TSDF融合中使用的深度截断阈值（室内3.5米、室外5米）是固定的，对于近距和远距混合的场景可能不够灵活；（3）论文中与Vicon的对比仅在5个序列上进行，样本量较小，统计显著性有待验证；（4）Support技能的成功率仍只有约89%，说明双手精细接触任务仍然是一个开放挑战。

独立分析的弱点

从独立分析的角度，EmbodMocap存在几个值得改进的弱点。第一，深度图质量依赖iPhone LiDAR，在超过5米的户外场景中完全失效，这对于大型户外具身AI场景（如仓库巡检、户外运动分析）是致命的。改进方向是引入多尺度深度估计或与单目深度模型融合，在远距离区域用学习方法补充深度信息。第二，COLMAP注册在纹理稀疏或重复纹理的场景中容易失败，论文提到极强光照会导致COLMAP失败。可以引入更鲁棒的SfM工具如H-Loc，或者使用学习型特征匹配器（如SuperPoint+SuperGlue）替代SIFT。第三，当前的运动优化（Stage IV）是离线的批量优化，无法实时反馈，限制了在线采集的质量控制能力。可以探索增量式优化或神经网络前馈估计作为实时预览。第四，论文仅验证了SMPL模型，未涉及手部和面部的精细动作重建，对于需要双手操作的精细交互任务（如烹饪、装配）数据不足。第五，双视角的标定精度约5厘米，对于需要厘米级接触精度的任务（如机器人抓取）仍可能不够，需要进一步细化优化策略或引入接触传感器作为补充。

未来方向

论文作者提出了几个未来方向：整合更鲁棒的SfM工具（如H-Loc）来提高COLMAP注册的可靠性；开发iPhone上的自动同步APP减少人工操作。基于本文成果，可以进一步延伸的方向包括：（1）扩展到多人场景——当前框架仅处理单人，但真实世界中多人交互数据对于社交机器人训练至关重要；（2）将采集框架与大规模视频数据结合——EmbodMocap可以作为"种子数据"来微调从YouTube视频中提取运动的单目模型，形成"高质量少量标注+大量弱标注"的混合训练范式；（3）探索端到端的神经网络前馈模型直接从双视角RGB-D输入预测世界坐标系中的人体和场景，绕过当前复杂的多阶段优化流程；（4）将框架扩展到更广泛的传感器配置，如单iPhone+IMU或iPhone+RGB相机的混合方案，进一步降低采集门槛。

复现评估

复现评估方面，EmbodMocap具有中等偏高的可复现性。硬件需求非常亲民：仅需两部带LiDAR的iPhone（iPhone 12 Pro及以上），总成本约1千美元，远低于动辄数万的专业系统。软件方面，SpectacularAI SDK有商业版本可用，PromptDA、YOLO、ViTPose、SAM2、VIMO等均为开源工具。论文提到项目页面存在（project page），但代码和数据的开源程度尚不明确。复现的主要挑战在于：（1）需要两人协调操作iPhone拍摄，且需保持60-120度视角夹角；（2）激光笔同步需要额外设备和人工标注；（3）完整的四阶段优化流程涉及多个模型和优化步骤，工程实现有一定复杂度；（4）论文未提供各损失函数的权重设置细节，这些超参数对最终质量有重要影响。总体而言，拥有iPhone的研究团队可以在几天内复现基本采集流程，但要达到论文报告的精度需要仔细调优各阶段参数。
