TextPecker：通过奖励结构异常量化来增强视觉文本渲染 TextPecker: Rewarding Structural Anomaly Quantification for Enhancing Visual Text Rendering

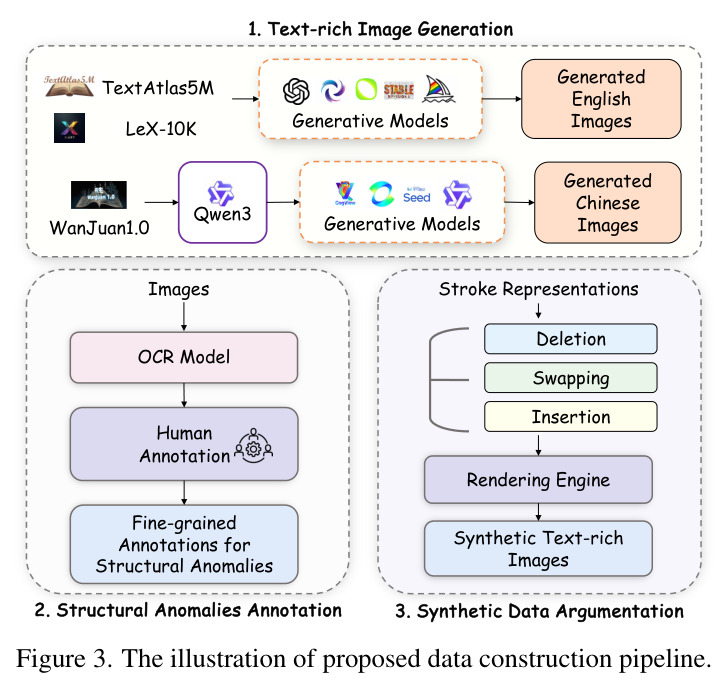

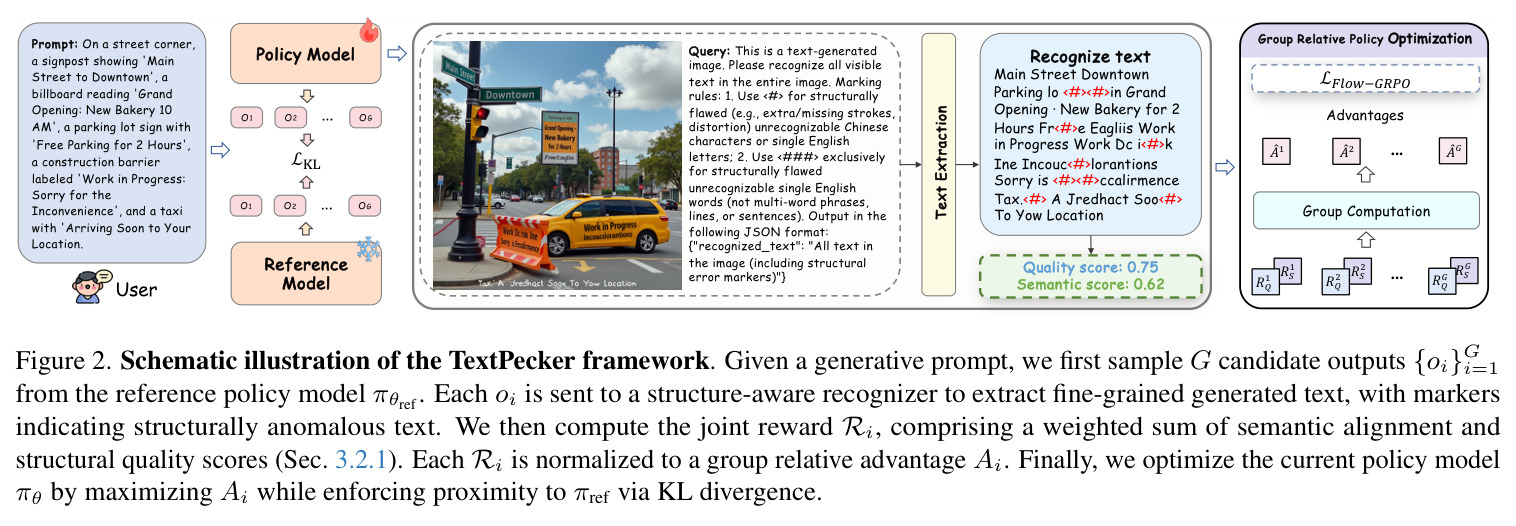

TextPecker的方法步骤可以完整描述如下：第一步是构建结构感知数据集。首先从多个文本到图像模型（AnyText、Stable Diffusion v1-5、SD3.5、Flux、Seedream3.0、Qwen-Image）生成文本丰富的图像。对于英文，从TextAtlas5M和Lex-10k采样提示；对于中文，从WanJuan1.0采样文本语料。然后对生成的图像进行字符级结构异常标注，使用特殊标记（<#>和<###>）标记有结构缺陷的字符或单词。由于中文结构的复杂性，仅依赖人工标注会导致泛化性差，因此第二步是合成数据增强。作者开发了基于笔画编辑的合成引擎，通过三种操作生成结构异常：笔画删除（移除控制子集的笔画）、笔画交换（交换不相交笔画对的位置）和笔画插入（添加从其他字符采样的笔画）。第三步是训练结构感知识别器，使用Qwen3-VL-8B或InternVL3-8B作为基础架构，在构建的数据集上进行全监督微调，训练时批量大小为2，梯度累积步数为32，学习率为5e-6，预热比例为0.05，训练2个epoch。第四步是设计复合奖励函数。结构质量分数SQ的计算公式为SQ = clip(1 - ω^(NP-Na), 0, 1)，其中NP是生成文本的总字符数，Na是异常字符数，ω > 1是放大因子（实验中设为5），用于放大罕见但关键的结构错误的惩罚。语义对齐分数SE的计算公式为SE = 1 - (Σ(ti,pj)∈M NED(ti, pj) + Penalty(T, P, M)) / max(|T|, |P|)，其中T和P分别是目标文本和生成文本的单词集合，M是通过匈牙利算法找到的最优单词配对，Penalty项惩罚未匹配的单词。最终复合奖励R = wE * SE + wQ * SQ，其中wE = wQ = 0.5。第五步是使用Flow-GRPO框架进行强化学习优化。从参考策略模型πθref采样G个候选输出{oi}G i=1，每个oi发送到结构感知识别器提取细粒度的生成文本，然后计算复合奖励Ri，将Ri归一化为组相对优势Ai，最后通过最大化Ai同时通过KL散度强制与πθref的接近来优化当前策略模型πθ。

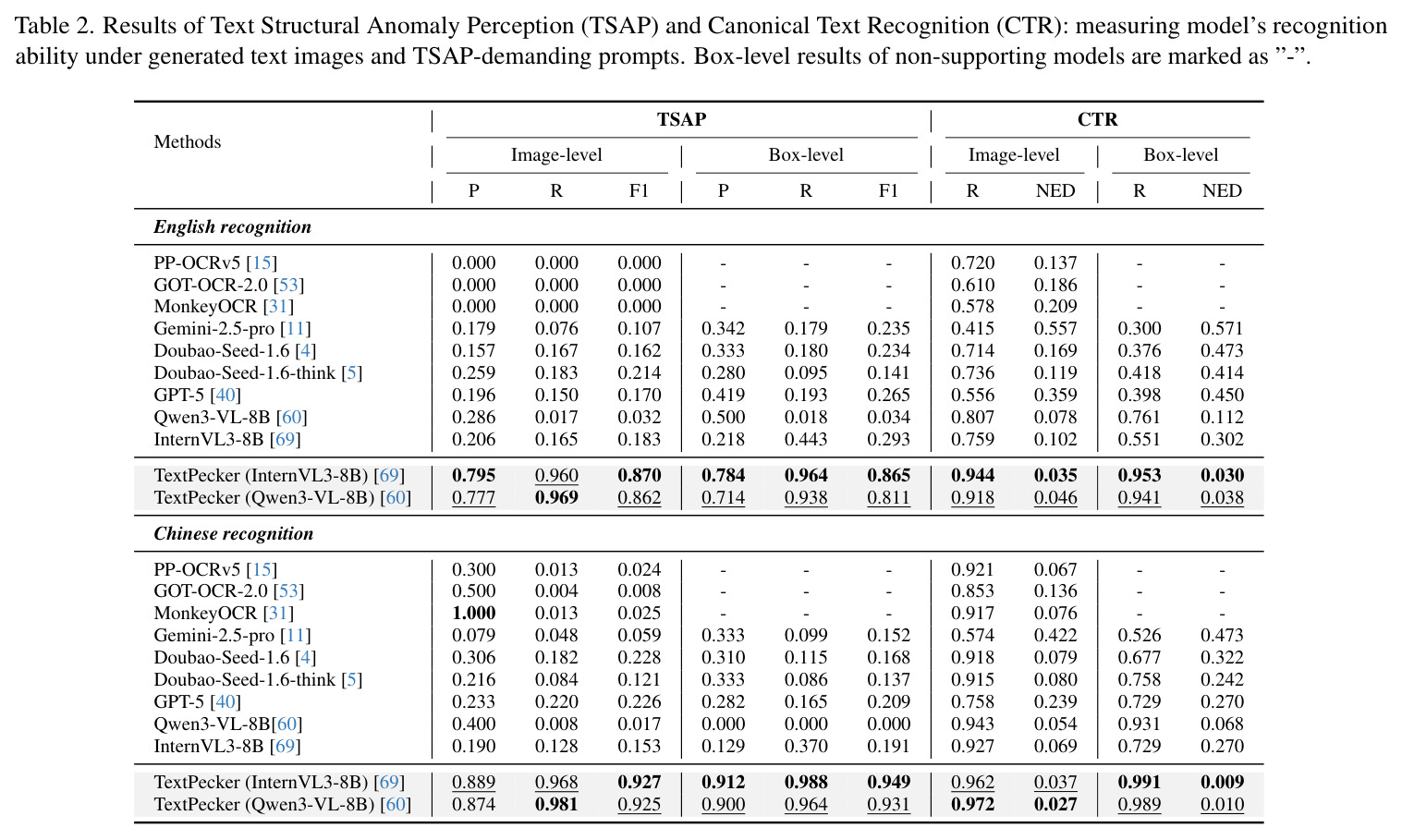

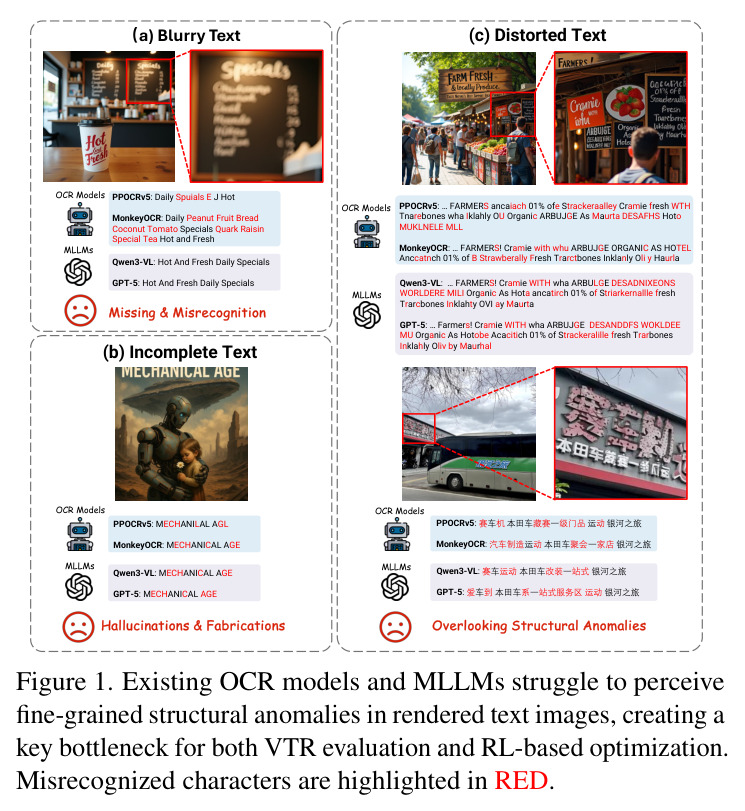

TextPecker的技术新颖性体现在多个方面。首先，它首次系统地识别并解决了VTR评估和强化学习优化的核心瓶颈——结构异常感知的缺失。虽然之前的研究也意识到了结构质量的重要性，但TextPecker是第一个将细粒度的结构感知直接集成到奖励建模中的方法。其次，TextPecker创新性地构建了一个混合数据集，结合了真实生成的人工标注数据和基于笔画编辑的合成数据，这种混合策略有效地解决了细粒度结构感知所需标注数据稀缺的问题，特别是针对中文文本的复杂结构。第三，TextPecker的复合奖励设计是新颖的，它将语义对齐和结构保真度作为互补的信号进行联合优化，而不是像之前的方法那样仅依赖语义准确性。第四，TextPecker引入了特殊的标记系统（<#>和<###>）来显式标记结构异常，这种设计使得结构感知直接嵌入到奖励计算中，而不是作为后处理步骤。第五，TextPecker是即插即用的，不需要对生成器架构进行任何修改，可以无缝集成到任何文本到图像生成器中，这种通用性使得它具有很强的实用价值。最后，TextPecker的实验设计也是新颖的，作者提出了两个新的评估任务：文本结构异常感知（TSAP）和规范文本识别（CTR），并构建了一个新的评估基准GenTextEval，这些评估框架填补了VTR结构感知评估的空白。

从独立分析的角度来看，TextPecker存在几个可以改进的弱点。第一，结构异常感知的粒度还可以进一步细化。目前TextPecker主要关注字符级别的异常检测，但有些结构异常可能跨越多个字符，如字符间距不一致、行对齐问题等。改进方向是引入更细粒度的结构异常类别，如间距异常、对齐异常、比例异常等，并提供更精确的量化方法。第二，结构质量分数的计算公式SQ = clip(1 - ω^(NP-Na), 0, 1)中的指数放大因子ω是一个超参数，需要手动设置。改进方向是学习一个自适应的权重机制，根据异常的类型、位置和上下文动态调整惩罚强度，或者使用奖励建模技术从人类偏好中学习结构质量评分。第三，TextPecker的合成数据增强主要依赖于笔画编辑操作，这些操作虽然能够生成多样化的结构异常，但可能无法完全覆盖真实生成模型产生的所有异常类型。改进方向是引入更多样化的合成策略，如基于生成对抗网络（GAN）或扩散模型的异常生成，或者从真实生成模型的历史输出中挖掘异常模式。第四，TextPecker的评估和优化主要集中在静态图像上，没有考虑视频或多帧场景中的文本渲染。改进方向是扩展TextPecker到视频文本渲染，引入时序一致性的约束和评估指标。第五，TextPecker在艺术文本生成上的表现有限，这是因为艺术文本的结构标准本身就模糊且多变。改进方向是针对艺术文本场景设计专门的评估和优化框架，将艺术风格和创意表达与结构保真度进行平衡，可能需要引入美学评估和风格一致性评估。

未来的研究方向可以从多个方面展开。作者提出的未来工作包括：扩展到多语言文本渲染，验证TextPecker在下游VTR相关任务（如文本翻译和局部文本编辑）上的有效性，以及解决艺术文本生成的挑战。基于TextPecker的成果，可以延伸出更多研究方向。首先，可以将TextPecker的结构感知能力与其他评估维度结合，如图像质量、美学评分、布局合理性等，构建更全面的VTR评估框架。其次，可以将TextPecker的思想应用到其他生成任务中，如生成艺术字体、设计logo、创建海报等，这些任务也都需要精确的结构控制和评估。第三，可以探索基于人类反馈的强化学习（RLHF）在VTR中的应用，将TextPecker的结构感知奖励与人类偏好对齐，进一步提升生成质量。第四，可以研究如何将TextPecker集成到预训练阶段，而不是仅作为后训练优化，这可能需要修改模型架构或训练目标，但可能带来更大的提升。第五，可以探索TextPecker在低资源语言上的应用，开发不需要大规模标注数据的自监督或半监督学习方法，扩展VTR技术到更多语言。第六，可以研究如何将TextPecker与其他文本控制技术结合，如字形条件、布局约束、风格控制等，构建更强大和灵活的文本渲染系统。第七，可以探索TextPecker在3D文本渲染中的应用，将结构感知扩展到三维空间，这对于虚拟现实、增强现实和游戏等应用场景非常重要。

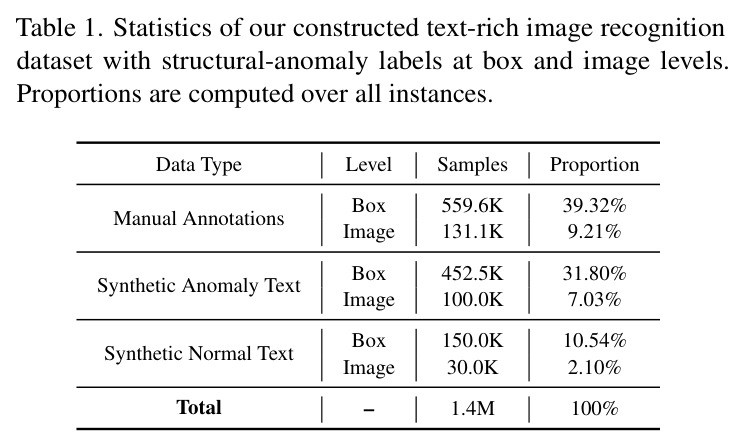

TextPecker的复现性评估如下：开源情况方面，作者在论文中提到项目GitHub地址为https://github.com/CIawevy/TextPecker，这表明代码和模型权重将公开，有利于复现。数据方面，作者详细描述了数据构建过程，包括使用的文本语料（TextAtlas5M、Lex-10k、WanJuan1.0）、生成模型（AnyText、SDv1-5、SD3.5、Flux、Seedream3.0、Qwen-Image）和合成参数。作者还提供了详细的数据统计信息（Table 1、Table 10、Table 11、Table 12、Table 14），包括样本数量、比例分布等。算力需求方面，作者提到识别器训练和VTR优化实验都在32块NVIDIA H20 GPU上进行，这表明算力需求较高。然而，识别器训练相对轻量（2个epoch，批量大小2，梯度累积32），而VTR优化虽然需要更多资源，但作者也提供了简化的基线实现。复现难度方面，TextPecker的复现难度中等。主要挑战包括：数据构建需要运行多个文本到图像模型，这可能需要大量时间和资源；合成数据增强需要笔画级字体数据和SynthTIGER渲染引擎的修改；强化学习优化需要仔细调参，不同模型的超参数配置不同（SD3.5-M、Flux.1[dev]、Qwen-Image的采样步数、噪声水平、引导尺度、KL比例等都不同）。但是，作者提供了详细的实现细节（Section G和附录），包括超参数设置、LoRA配置（rank和alpha）、采样策略等，这大大降低了复现难度。此外，作者还提供了提示模板（Figure 11）和评估指标的详细定义，使得复现实验设置成为可能。总体而言，TextPecker的复现性较好，但需要一定的算力和时间投入。
