SIMSPINE：面向3D脊柱运动标注与基准测试的生物力学感知仿真框架 SIMSPINE: A Biomechanics-Aware Simulation Framework for 3D Spine Motion Annotation and Benchmarking

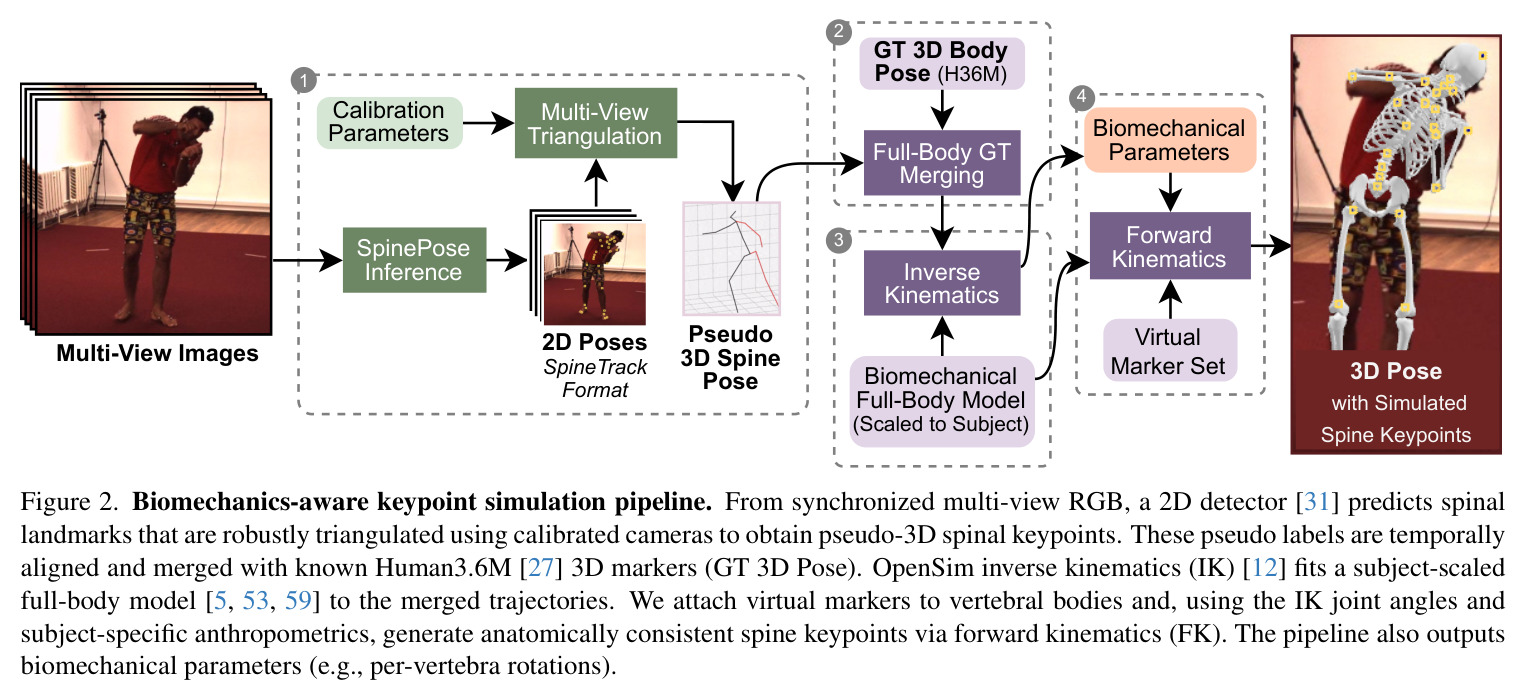

方法的完整步骤如下：第一步是多视图脊柱检测和三角测量。对于每个同步帧t和视角v，使用预训练的SpinePose检测器预测2D脊柱关键点u_v,t_hat ∈ R^{2×K_s}（K_s=9）。使用Human3.6M的标定内参/外参{K_v, R_v, t_v}，通过鲁棒三角测量恢复伪3D点：X_t_tilde = arg min_X sum_{v in V} rho(Pi(K_v[R_v|t_v]X) - u_v,t_hat)_2^2。通过视角一致性和重投影误差阈值剔除异常值，应用零相位低通滤波抑制帧间抖动，输出伪3D脊柱标记X_t_tilde ∈ R^{3×K_s}。第二步是与地面真值身体标记合并。令Y_t ∈ R^{3×K_h}为Human3.6M的3D标记（K_h个关节）。通过选择语义对应关系、在Human3.6M帧时间处的时间同步、通过短视界插值填充缺失视角，将伪3D脊柱集X_t_tilde和Y_t对齐到公共OpenSim标记集M，输出合并的标记Z_t = {Y_t, X_t_tilde} ∈ R^{3×K}作为IK目标。第三步是受试者缩放和逆向运动学。采用基于Rajagopal等人的全身OpenSim模型，并融合Beaucage-Gauvreau等人的详细腰椎模型。使用从TRC人体测量学导出的受试者身高/质量估计进行缩放（保守的异常值修剪）。IK求解加权最小二乘问题：q_t^* = arg min_{q_t} sum_{m in M} w_m ||z_{m,t} - z_m_hat(q_t)||_2^2 + lambda||Dq||_2^2，其中z_m_hat(q_t)是从关节状态q_t通过FK得到的模型标记位置，w_m是每标记置信度（Human3.6M标记较高，伪脊柱点较低），D惩罚关节速度/加速度以实现时间平滑性，输出IK解{q_t^*}，每个时间步的关节角度。第四步是虚拟椎体标记和正向运动学。在椎体上附着虚拟标记（质心位置），通过FK从IK解{q_t^*}计算它们的3D轨迹。这些标记定义了沿着脊柱分布的3D脊柱关键点（从骶骨底部到下颈椎）。同时，输出每个椎体关于解剖轴的欧拉旋转（屈曲/伸展、侧弯、轴向旋转）作为生物力学参数，输出3D脊柱关键点轨迹和每椎体旋转。第五步是质量控制和策展：剔除曲度不合理的帧，限制来自万向节包裹的罕见角度不连续性，应用时间平滑和插值填充小间隙，确保运动连续性。生成受试者特定缩放的OpenSim模型、标记位置和与Human3.6M RGB帧时间同步的关节角度。标记总数为37个，包括12个来自Human3.6M的肢体点，15个直接建模脊柱的高精度新点，以及10个脚部和面部的伪标记。运动轴为62个，包括56个欧拉角。最终输出SIMSPINE数据集，包含214万帧，15个脊柱关键点和每段旋转。

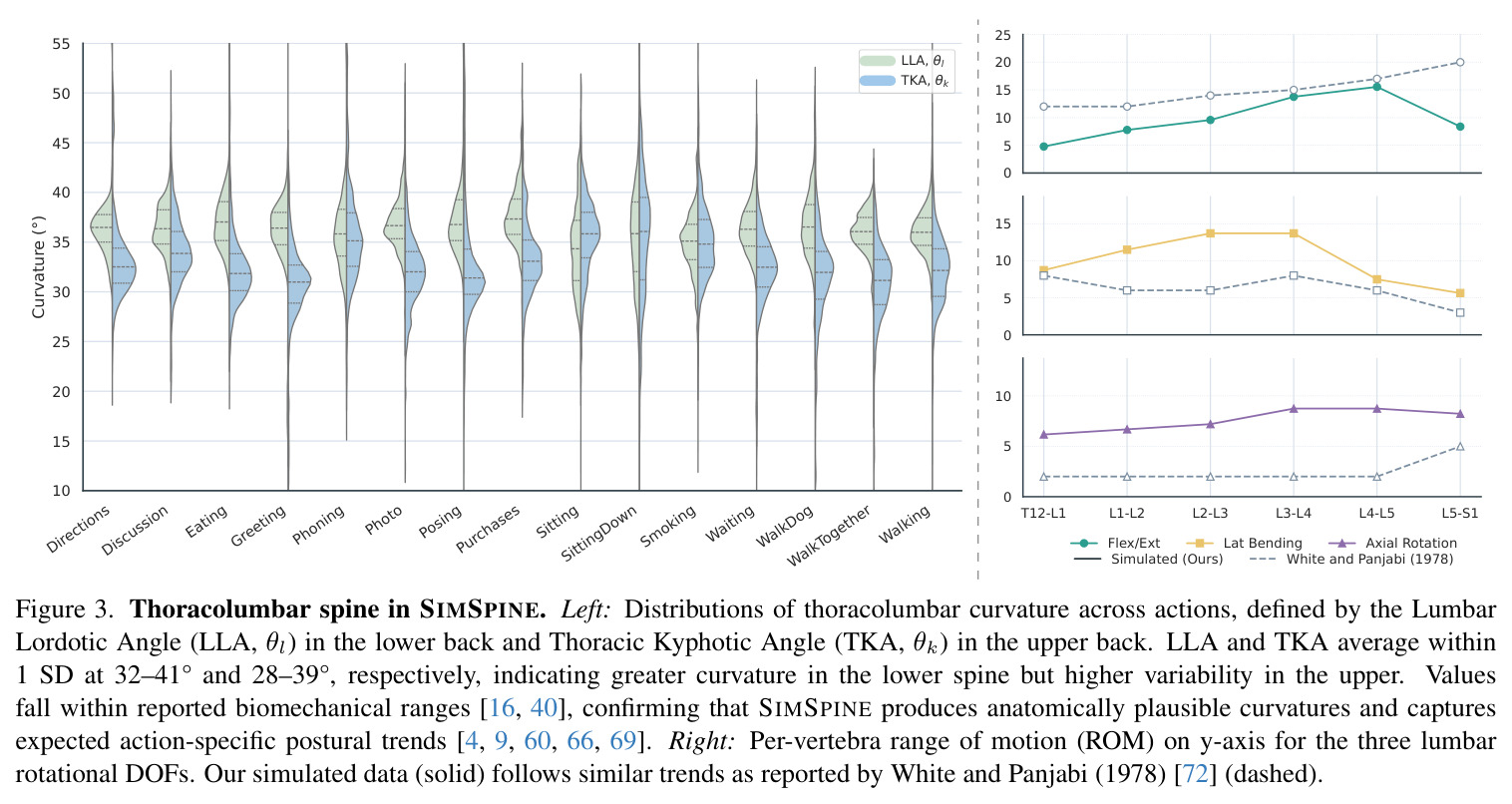

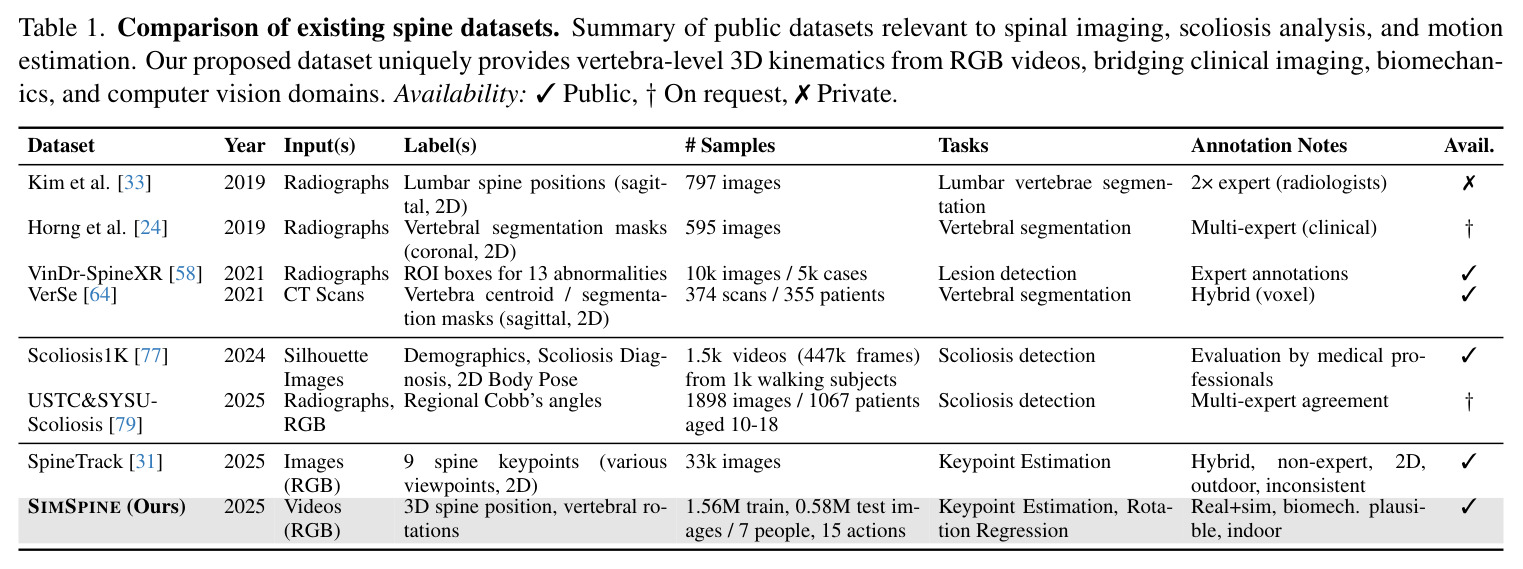

本文的技术新颖性体现在多个方面：首次将肌肉骨骼仿真与大规模RGB人体姿态数据集结合，通过OpenSim模型生成解剖学一致的3D脊柱运动标注。与现有方法相比，这种方法提供了一个可扩展的代理，能够在不依赖昂贵临床成像的情况下生成大规模脊柱运动数据。提出了生物力学感知的关键点仿真框架，通过IK将2D检测与3D身体标记融合，然后通过FK生成椎体级关键点和旋转参数。这种框架不同于纯数据驱动的方法，它强制执行生物力学约束，确保生成的脊柱运动符合实际解剖结构。通过统计分析和与生物力学文献对比，对仿真脊柱运动学进行了实证验证。胸腰椎脊柱曲度（LLA和TKA）的分布与活体研究一致，并且表现出特定的活动趋势（例如，坐姿比站姿的腰椎前凸小）。腰椎ROM曲线表现出已知的定性梯度（屈曲/伸展从胸腰椎交界处向尾部水平增加，在L4-L5附近达到峰值，然后在L5-S1减小），这些趋势很难用无约束的姿态先验再现。发布了SIMSPINE数据集，这是第一个提供自然全身动作的椎体级3D脊柱标注的开放数据集，包含214万帧，15个脊柱关键点和每段旋转。与现有数据集（Table 1）相比，SIMSPINE独特地结合了真实RGB序列和解剖学约束的3D运动，连接了临床成像、生物力学和计算机视觉领域。提供了一套预训练基线，包括6个微调的2D检测器（用于野外全身姿态估计的最先进脊柱跟踪）、2个单眼3D基线（用于根相对3D）和1个多视图3D方法（用于绝对度量坐标空间中的高精度3D），建立了生物力学有效脊柱运动估计的统一基准。

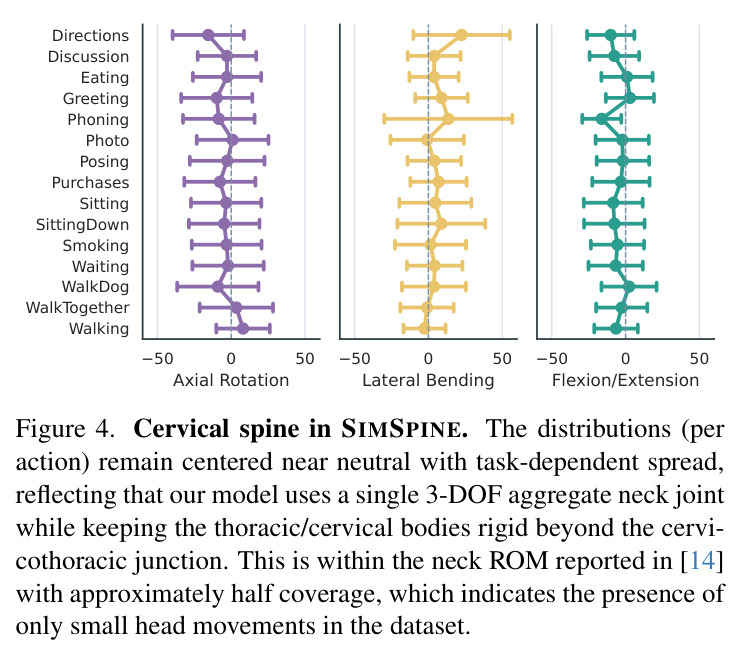

本文存在以下具体弱点和改进方向：解剖学建模过于简化，当前模型将胸椎和颈椎大部分视为刚性，忽略了肋笼耦合和软组织效应。改进方向是增加肋笼关节和小椎间平移，提高胸椎运动的生物力学保真度。作者也在讨论中提到，未来工作应扩展解剖保真度，通过添加肋笼关节和小椎间平移。仅运动学无动力学，当前方法只求解逆向运动学，未考虑肌肉激活、地面反作用力和载荷平衡，可能导致生成的运动在物理上不一致。改进方向是耦合IK与动力学（逆向动力学或最优控制）以确保力一致的运动。作者也在讨论中提到这是未来工作的三个优先事项之一。视觉域受限，数据集仅限于室内Human3.6M数据，动作类型和相机视角有限，可能限制对完全无约束的野外场景的泛化。改进方向是扩展视觉域，包括野外序列和病理特定队列。作者也在讨论中提到这是未来工作的优先事项之一。颈部建模过于简化，当前模型将颈椎建模为单个聚合3自由度关节，可能不足以支持精细的颈部运动学。改进方向是增加颈椎的分段建模，更准确地模拟颈椎的耦合运动模式。缺乏病理状态，数据集仅代表健康脊柱运动，未包括脊柱侧弯、椎间盘突出等常见病理状态。改进方向是收集或仿真病理状态数据，以支持临床诊断和康复应用。数据多样性有限，仅7个受试者和15个动作，样本多样性有限，可能影响模型的泛化能力。改进方向是扩展受试者数量和动作类型，增加年龄、性别和体质的多样性。验证方法有限，当前验证主要基于与生物力学文献的统计对比，未与活体地面真值（如双荧光透视）直接比较。改进方向是结合直立临床成像（EOS/荧光透视）与RGB，锚定受试者特定脊柱先验并减少椎体级运动的模糊性。

作者提出的未来研究方向包括：扩展解剖保真度，添加肋笼关节和小椎间平移，提高胸椎运动的生物力学保真度。耦合IK与动力学，通过逆向动力学或最优控制确保力一致的运动，使生成的脊柱运动不仅在几何上合理，而且在物理上真实。扩展视觉域，包括野外序列和病理特定队列，提高数据集的多样性和泛化能力。基准测试角度标注，SIMSPINE中的角度标注在本工作中未评估，因为需要额外的设计选择（表示、归一化、解释），这些与初始基准正交。未来应基准测试这些角度标注。结合临床成像，长期来看，结合直立临床成像（EOS/荧光透视）与RGB，锚定受试者特定脊柱先验并减少椎体级运动的模糊性。基于成果可延伸的方向包括：开发更复杂的2D-3D提升模型，利用SIMSPINE的椎体级旋转标注，训练能够预测脊柱细微运动的模型。探索时序和生物力学先验，利用SIMSPINE的时间连续性和生物力学约束，开发时序模型和生物力学感知的损失函数。应用到临床诊断和康复，利用SIMSPINE训练的模型，开发脊柱疾病诊断、康复评估和人机交互应用。扩展到其他身体部位，将生物力学感知的关键点仿真框架应用到其他具有复杂运动学的身体部位（如手、脚）。开发力感知的脊柱模型，结合肌肉激活和地面反作用力，开发能够预测脊柱载荷和稳定性的模型。

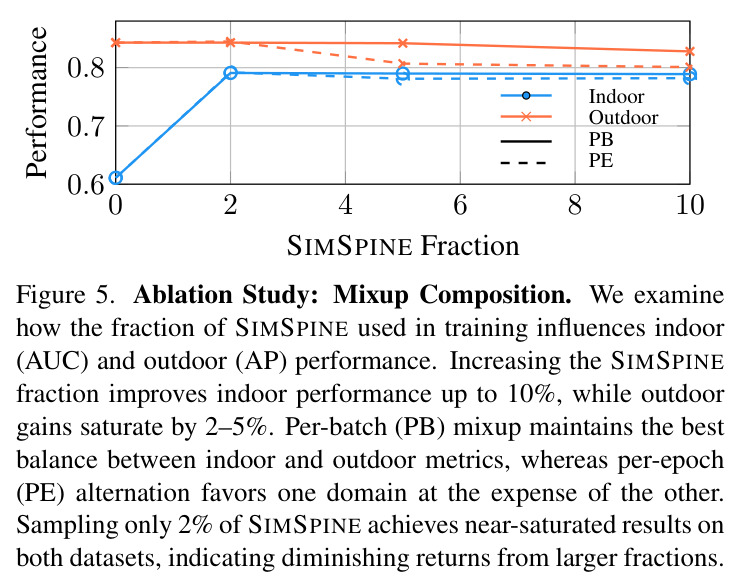

论文的复现性评估如下：开源情况，作者声明代码、模型和SIMSPINE标注将仅用于研究发布。然而，由于许可原因，全身关键点需要通过在许可的Human3.6M数据上运行流水线来重现。这意味着虽然仿真框架和脊柱标注是开放的，但完整的流水线复现需要Human3.6M许可，这可能限制部分研究者的访问。数据可用性，SIMSPINE数据集包含214万帧，15个脊柱关键点和每段旋转，基于Human3.6M的7个受试者（5个训练，2个验证）和15个动作。由于Human3.6M许可，原始RGB数据不可用，但通过运行作者的流水线可以重现脊柱标注。算力需求，论文未明确报告训练时间和算力需求，但从基线模型的复杂度（HRNet-w32、RTMPose-m、ViTPose-b等）来看，训练需要相当大的GPU资源。推理阶段的计算需求与标准的2D或3D姿态估计模型类似。实现细节，论文提供了方法论的详细描述，包括IK求解的数学表述、标记数量（37个标记）、运动轴数量（62个轴）和数据混合策略（2% SIMSPINE，每批次混合）。但是，一些超参数（如IK权重w_m、平滑参数lambda）的具体值在补充材料中，不在主论文中。评估协议，论文明确报告了评估指标（AP、AR、AUC、MPJPE、P-MPJPE）和数据分割（遵循Human3.6M标准分割），并提供了详细的结果表格，有助于复现和比较。依赖关系，方法依赖于OpenSim、Pose2Sim和预训练的SpinePose检测器，这些都是公开可用的工具和模型。总体而言，论文的复现性较好，但受限于Human3.6M许可，完整的流水线复现可能对部分研究者不可用。作者的仿真框架和脊柱标注是开放的，为脊柱运动估计研究提供了有价值的基础资源。
