CADEvolve：通过程序进化创建逼真的CAD CADEvolve: Creating Realistic CAD via Program Evolution

Maksim Elistratov, Marina Barannikov, Gregory Ivanov, Valentin Khrulkov, Anton Konushin, Andrey Kuznetsov, Dmitrii Zhemchuzhnikov 📅 2026-02-18 👍 30 2026-07-13 08:35

CAD生成 VLM微调数据集程序合成进化算法

arXiv HuggingFace PDF

基于VLM引导的进化流程生成复杂CAD程序数据集，在Image2CAD任务上达到SOTA。

前置知识

计算机辅助设计（CAD）

CAD是使用计算机软件创建、修改、分析或优化工程设计的技术。它允许工程师和设计师以精确的参数化方式创建2D和3D模型，支持快速迭代和编辑。在制造业和工程领域，CAD是数字化设计的核心工具，能够将设计意图转化为可制造的几何形状。本文关注的是参数化CAD，其中设计由参数和操作序列定义，而不是静态的几何体。

理解CAD的基本概念是理解本文目标的前提：生成能够创建逼真、复杂工程零件的可执行CAD程序。

CadQuery

CadQuery是一个基于Python的开源参数化CAD脚本库。它允许用户通过编写Python代码来创建3D CAD模型，支持拉伸、旋转、扫掠、放样、圆角、倒角、抽壳、布尔运算和阵列等丰富的操作。CadQuery脚本是可执行的、参数化的，并且可以生成实体几何体（B-rep）。本文使用CadQuery作为目标代码格式，因为它具有强大的表达能力，能够表示工业级复杂的CAD设计。

本文生成的所有CAD程序都是CadQuery脚本。理解CadQuery的操作集和语法对于理解数据集的构成和模型的输出至关重要。

视觉语言模型（VLM）

VLM是一种能够同时处理图像和文本输入的人工智能模型。它结合了视觉编码器和语言模型，可以理解图像内容并生成文本响应。在本文中，VLM（具体为GPT-5-mini）被用作进化过程中的“提议引擎”，它根据父代代码和文本描述，提出新的代码编辑建议。VLM的3D理解能力直接影响生成代码的质量和多样性。

VLM是本文进化流程的核心驱动力。理解VLM的能力和局限性（如3D基础有限）是理解本文动机和解决方法的关键。

进化算法

进化算法是一类受生物进化启发的优化算法，通过选择、变异、重组等操作，在候选解种群中迭代搜索更优解。在本文中，进化算法被用于离线数据合成：从一个初始种子池开始，通过VLM提出编辑（变异），执行验证（适应度评估），选择通过验证的程序作为下一代的父代。这个过程逐步累积复杂性，生成多样化的CAD程序。

本文的核心创新是将进化算法应用于CAD数据生成，而不是推理时搜索。理解进化算法的基本原理有助于理解本文的提出-执行-过滤流程。

Image2CAD任务

Image2CAD是一种条件生成任务：给定一个或多个2D渲染视图（如正交视图和等轴测视图），模型需要生成一个CAD程序，该程序编译后的3D几何体与目标视图匹配。这是一个受控的评估设置，因为多视图渲染完全指定了目标几何体，不需要每个形状的文本描述（如Text2CAD）或额外的点云编码器（如PC2CAD）。

本文使用Image2CAD作为验证数据集质量的任务。理解这个任务的设定对于理解实验结果和比较基线至关重要。

研究动机

当前CAD领域的数据瓶颈严重制约了AI自动化的发展。公开的CAD数据集，如Fusion 360 Gallery、DeepCAD和CAD-Recode，主要包含简单的草图-拉伸序列，缺乏复杂的操作（如旋转、放样、扫掠、圆角、倒角、抽壳、局部阵列）、多操作组合以及设计意图。这限制了模型学习多操作组合和复杂拓扑的能力。一些工作试图用冻结的VLM直接生成代码，但单次提示生成的程序通常非常简单，操作集狭窄，甚至无效，因为当前基础模型的3D基础能力有限，无法可靠地链接异构操作。例如，早期实验发现，单次VLM倾向于饱和在挤出棱柱上，无法可靠地链接异构操作。这导致了数据质量与数量之间的矛盾：现有数据集要么规模小但操作丰富（如手写生成器），要么规模大但操作简单（如规则生成器）。

本文的目标是本文的具体目标是创建一个大规模、多样化、高质量的CAD程序数据集，该数据集能够覆盖CadQuery的完整操作集，包含复杂的多操作组合和明确的设计意图。这个数据集应该能够用于训练VLM，在Image2CAD等下游任务上达到最先进的性能。更广泛的目标是为CAD领域提供一种通用方法，用于在开放语料库稀缺时合成高质量的监督数据，从而推动AI驱动的CAD自动化。

与已有工作不同的是，本文的独特切入角度是将进化搜索从推理时（如EvoCAD）重新定位到离线数据合成阶段。与依赖单次VLM生成或规则生成器不同，本文提出一个“提出-执行-过滤”的进化流程：从少量手写基本体开始，由VLM（GPT-5-mini）反复提出编辑建议，每个候选程序必须通过编译和几何验证才能成为下一代的父代。这种方法利用VLM的创造力进行探索，同时利用严格的自动化验证确保质量和有效性。此外，本文首次发布了一个覆盖CadQuery完整操作集的开放CAD序列数据集，填补了该领域的数据空白。

核心方法

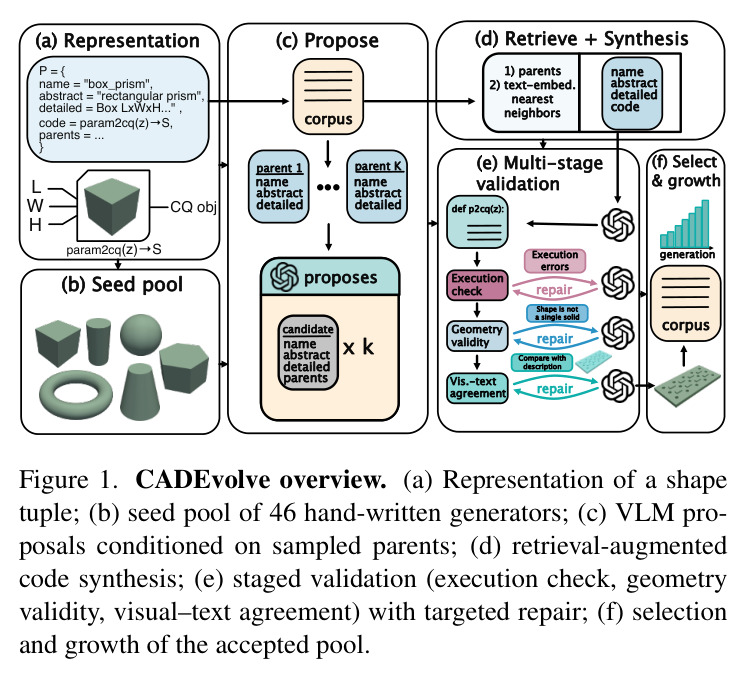

CADEvolve是一个基于进化的离线数据合成流程，其核心思想是“提出-执行-过滤”。流程从46个手写CadQuery基本体（覆盖拉伸、旋转、放样、扫掠、抽壳、圆角、倒角、布尔运算和局部阵列）组成的种子池开始。在每一代，从当前接受池中随机采样K个父代，VLM（GPT-5-mini）根据父代的代码和文本描述，提议k个子代程序。每个子代程序必须通过三阶段验证：1）执行检查（必须编译并运行，返回一个实体）；2）几何有效性（通过严格的CAD完整性测试）；3）视觉-文本一致性（VLM验证渲染的七视图蒙太奇是否与子代的文本描述匹配）。只有通过所有验证阶段的子代才会被接受，并成为下一代的父代。这个过程迭代进行，直到达到固定预算或新颖性饱和。最终生成7,945个验证过的参数化生成器（CADEvolve-G），每个生成器是一个从形状参数到CadQuery实体的映射函数。

本文的核心创新点是将进化搜索用于离线数据合成，而不是推理时搜索。与EvoCAD（在推理时维护种群并进行交叉变异）不同，CADEvolve只在数据生成阶段使用进化。这意味着在训练和推理时，模型是一个标准的单次解码器，没有额外的进化开销。这种设计使得数据生成过程可以大规模并行化，并且生成的训练数据可以用于任何标准的序列生成模型。另一个关键创新是提出了三层数据集：CADEvolve-G（参数化生成器）、CADEvolve-P（可执行的CadQuery脚本）和CADEvolve-C（规范化的、用于训练的脚本）。这种分层设计分离了数据生成、执行和训练的不同需求，确保了数据的质量和多样性。

方法步骤详情

方法分为三个主要阶段：第一阶段是进化合成参数化生成器（CADEvolve-G）。具体步骤包括：1）父代采样：从当前接受池Dt中随机采样K个父代，以鼓励跨操作重组。2）子代元数据提议：GPT-5-mini提议k个子代，每个子代提供名称、摘要、详细描述以及它继承自哪些父代。提议必须暗示单一实体，避免重复实体的装配，并鼓励比父代更复杂的几何。3）带检索的代码合成：对于每个子代，通过嵌入详细描述检索最近邻，并与父代代码联合。然后GPT-5-mini生成一个单一的、参数化的CadQuery函数param2cq，该函数将语义参数z映射到实体S。4）分阶段验证和自修复：执行检查（param2cq必须编译并运行返回单一实体）、几何有效性（通过CAD完整性测试）和视觉-文本一致性（VLM验证渲染的七视图蒙太奇与描述匹配）。如果任何阶段失败，模型会发出有针对性的修复。5）选择和增长：只有通过所有验证阶段的子代才被接受并加入Dt+1。第二阶段是采样和解析生成器（CADEvolve-P）。对于每个生成器，提取参数z并搜索N=15个变化向量，这些向量产生有效的实体并覆盖设计空间的不同区域。使用CMA-ES进行黑盒优化。对于每个接受的参数向量z和生成器，通过追踪和切片生成一个确定性的CadQuery脚本。第三阶段是规范化和标准化（CADEvolve-C）。包括统一代码模板、符号名称、居中、范围规范化和二值化。最后进行长度过滤、截断和旋转增强，最终得到约130万训练脚本。在RL微调阶段，奖励函数定义为：如果代码编译成功，则 = 10 \cdot ext{IoU}$，否则 = -10$，其中IoU是预测网格与目标网格之间的交并比。

技术新颖性

本文的技术新颖性体现在多个方面。首先，这是首次将进化算法应用于CAD数据生成，而不是推理时搜索。这种“离线进化”的范式将计算密集的探索过程转移到数据合成阶段，使得训练和推理时的模型保持简单高效。其次，本文首次发布了一个覆盖CadQuery完整操作集的开放CAD序列数据集，填补了该领域的数据空白。之前的公开数据集要么只包含简单的草图-拉伸序列，要么不提供可执行的程序历史。第三，本文提出了一种多阶段验证和自修复机制，确保生成的程序在几何上有效且与文本描述一致。这种机制结合了VLM的视觉理解和自动化几何检查，显著提高了生成数据的质量。第四，本文设计了一套完整的数据处理流程，包括代码增强、规范性化、长度过滤和旋转增强，这些步骤共同解决了模板过拟合、代码风格不一致、形状尺度变化等问题，确保训练数据的有效性和多样性。

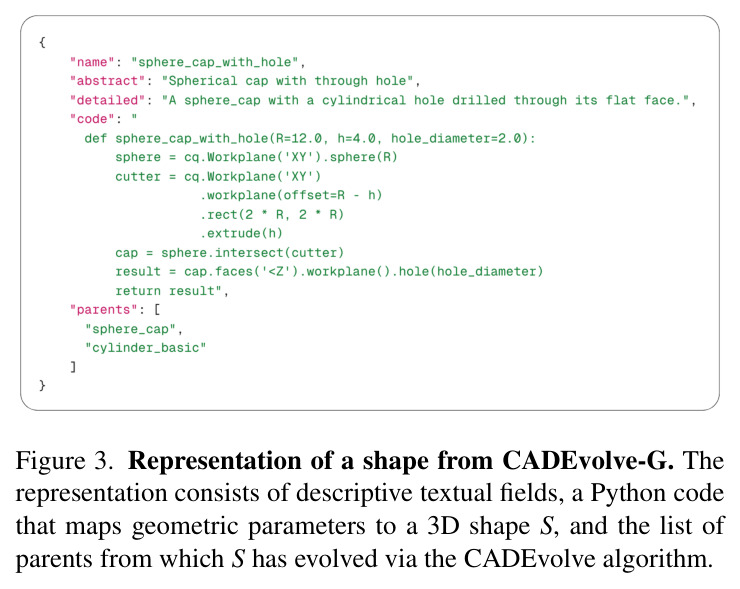

**Figure 3**: Representation of a shape from CADEvolve-G.

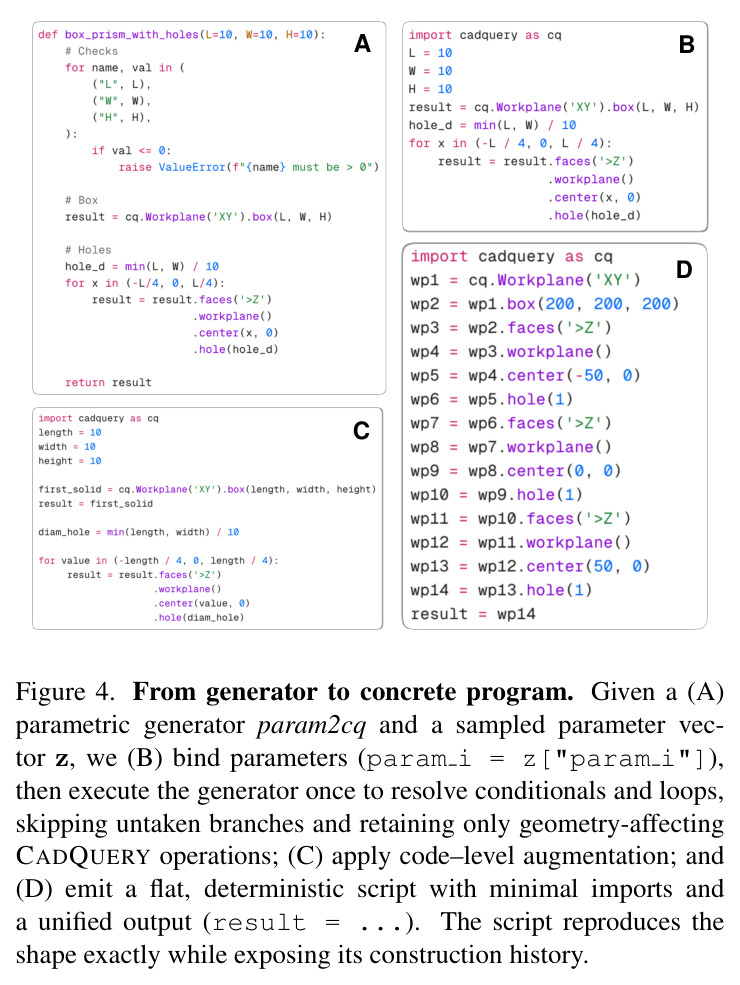

**Figure 4**: From generator to concrete program.

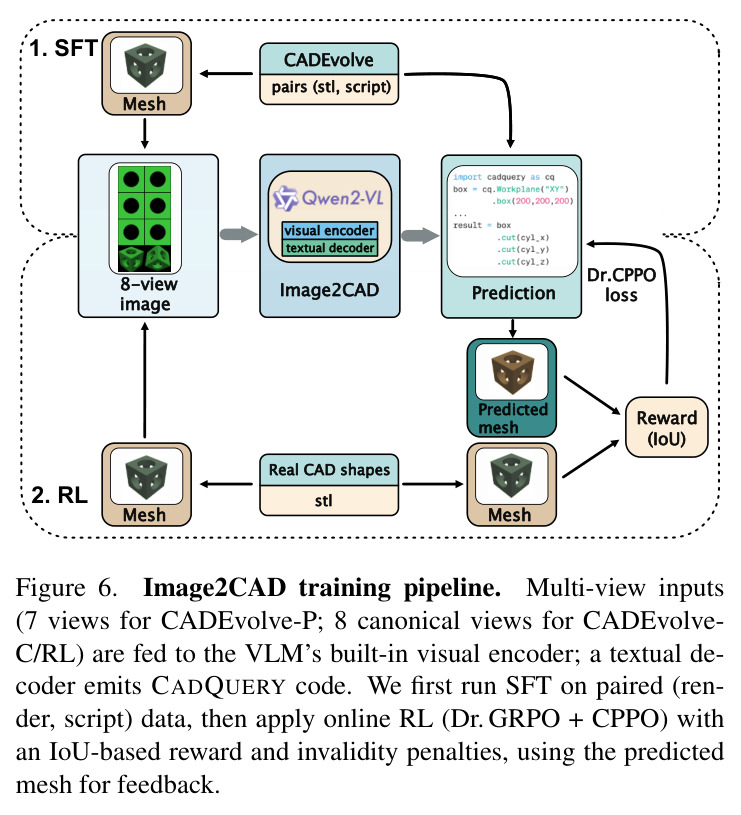

**Figure 6**: Image2CAD training pipeline.

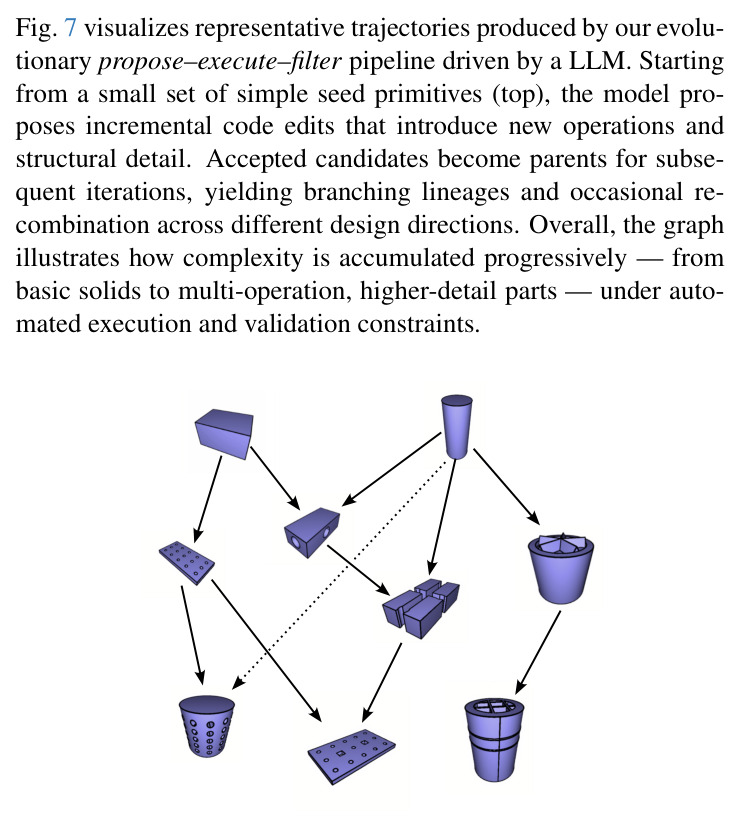

**Figure 7**: Example evolutionary trajectories.

实验结果

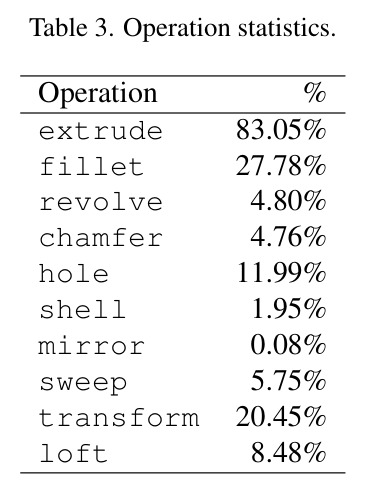

本文通过大量实验验证了CADEvolve流程和数据集的有效性。首先，进化流程成功生成了7,945个验证过的参数化生成器（CADEvolve-G），这些生成器覆盖了CadQuery的完整操作集，包括拉伸、旋转、放样、扫掠、抽壳、圆角、倒角、布尔运算和局部阵列。从这些生成器中，通过采样和规范化，最终得到了约130万用于训练的脚本（CADEvolve-C）。在Image2CAD任务上，基于CADEvolve数据集训练的模型（CADEvolve-M）取得了最先进的性能。具体来说，在DeepCAD数据集上，CADEvolve-C big (RL1) 的Chamfer Distance (CD) 为0.15（×10³），IoU为92.6%，无效率(IR)为0.2%，优于基线cadrille RL（CD=0.17, IoU=92.2%, IR=0.1%）。在Fusion360数据集上，CADEvolve-C big (RL1) 的CD为0.16，IoU为87.2%，IR为0.5%，同样优于cadrille RL（CD=0.17, IoU=84.6%, IR=0.1%）。在更具挑战性的MCB数据集上，CADEvolve-C big (RL2) 的CD为0.52，IoU为55.2%，IR为0.4%，显著优于cadrille RL（CD=0.87, IoU=47.6%, IR=2.5%）。这些结果表明，CADEvolve数据集不仅能够训练出有效的模型，而且通过RL微调可以进一步提升性能，尤其是在覆盖更多样化形状的数据集（如MCB）上。此外，消融实验证明了数据处理流程中每个步骤的重要性：代码增强减少了模板过拟合，规范性化统一了代码风格和形状尺度，而添加ABC/ShapeNet预测数据则进一步提升了模型的几何保真度。

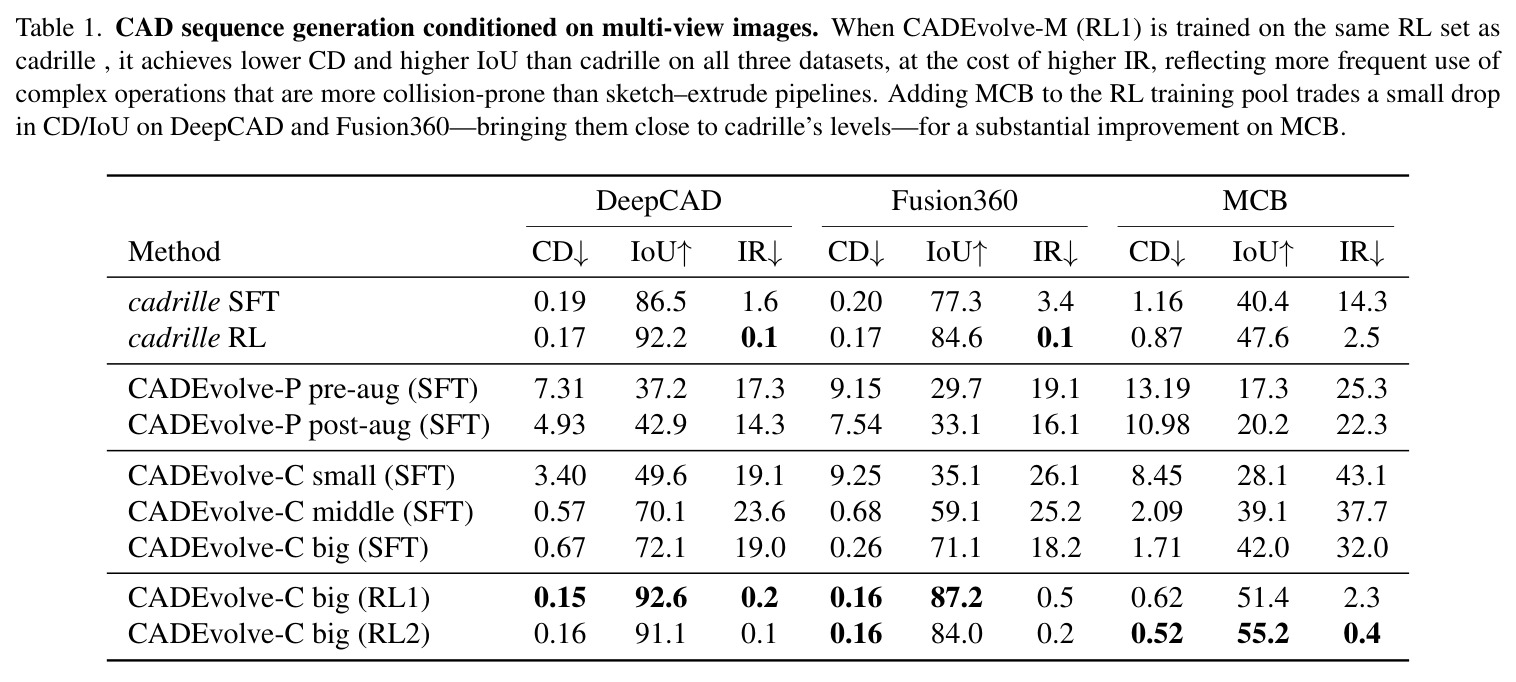

**Table 1**: CAD sequence generation conditioned on multi-view images.

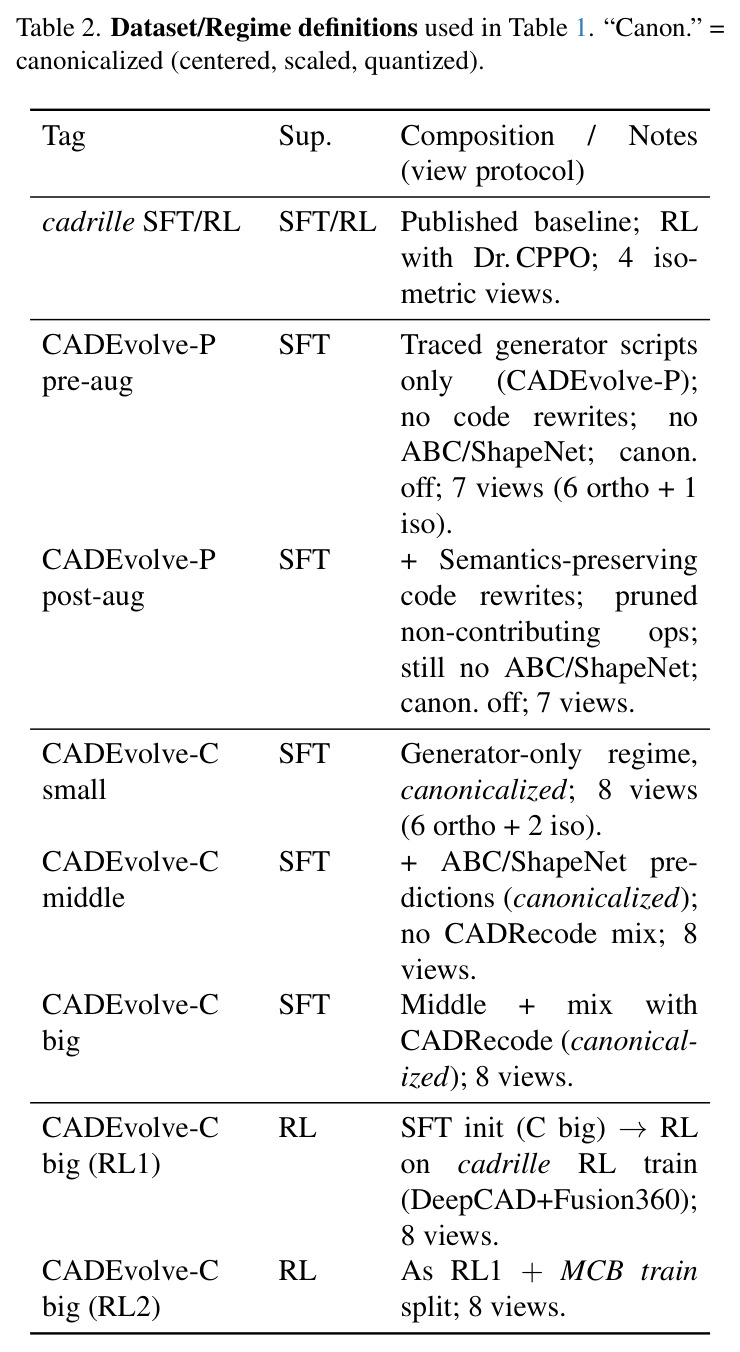

**Table 2**: Dataset/Regime definitions used in Table 1.

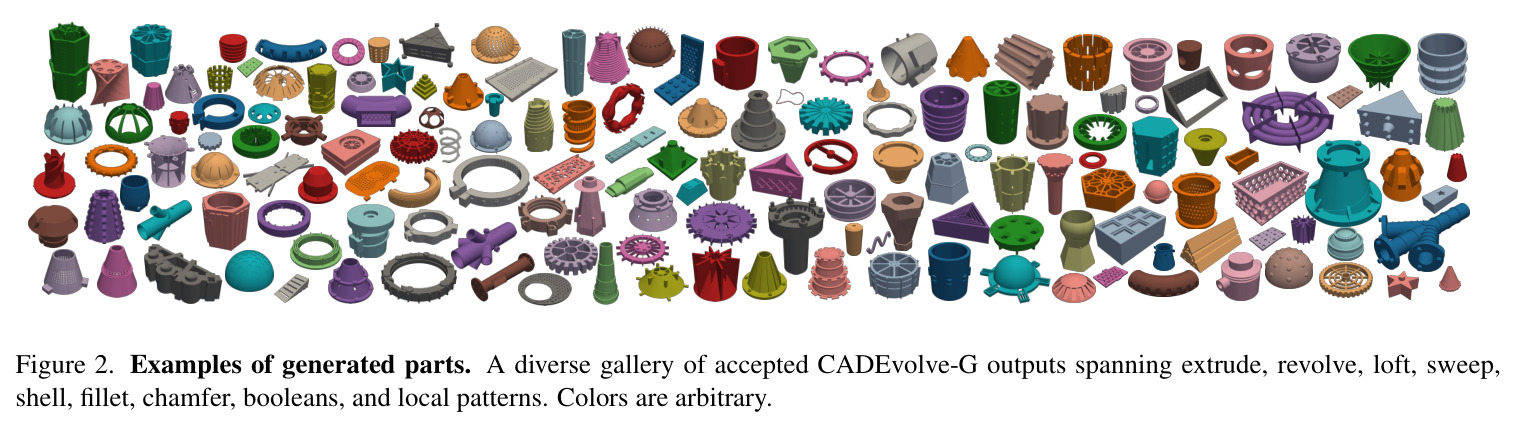

**Figure 2**: Examples of generated parts.

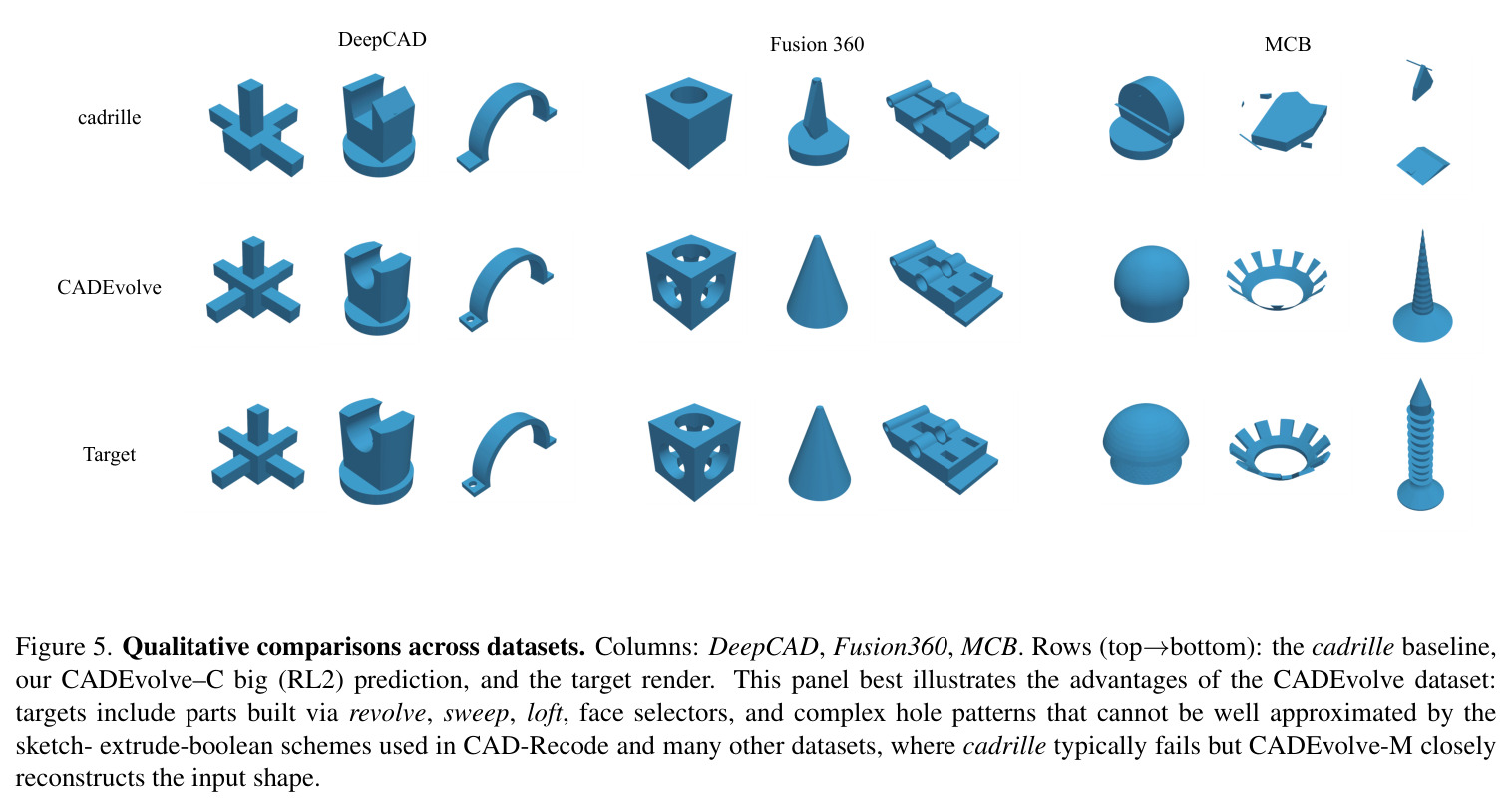

**Figure 5**: Qualitative comparisons across datasets.

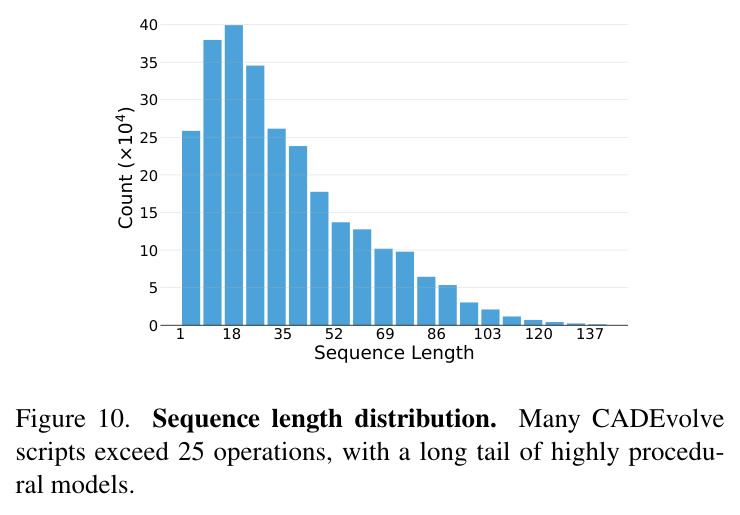

**Figure 10**: Sequence length distribution.

查看结构化数据

任务	指标	本文	基线	提升
Image2CAD (DeepCAD)	CD↓ (×10³), IoU↑ (%), IR↓ (%)	CADEvolve-C big (RL1): CD=0.15, IoU=92.6, IR=0.2	cadrille RL: CD=0.17, IoU=92.2, IR=0.1	CD降低11.8%，IoU提升0.4%，IR略增
Image2CAD (Fusion360)	CD↓ (×10³), IoU↑ (%), IR↓ (%)	CADEvolve-C big (RL1): CD=0.16, IoU=87.2, IR=0.5	cadrille RL: CD=0.17, IoU=84.6, IR=0.1	CD降低5.9%，IoU提升2.6%，IR增加
Image2CAD (MCB)	CD↓ (×10³), IoU↑ (%), IR↓ (%)	CADEvolve-C big (RL2): CD=0.52, IoU=55.2, IR=0.4	cadrille RL: CD=0.87, IoU=47.6, IR=2.5	CD降低40.2%，IoU提升7.6%，IR大幅降低

局限与改进

本文的局限性主要包括以下几个方面。首先，合成分布不匹配：CADEvolve是一个由进化循环生成的合成数据集，并不旨在匹配任何单一的专有工业CAD分布。因此，诱导的形状和操作频率可能与真实世界数据不同。尽管在多个基准测试中观察到了泛化能力的提升，但作者并不声称对任何特定工业领域的分布级保真度。其次，CadQuery方言范围：生成的程序以CadQuery表达。许多操作在概念上是可移植的（例如拉伸、旋转、放样、扫掠、圆角/倒角、布尔运算），但忠实转换到其他CAD系统可能并非易事，因为特征历史表示、内核行为和约束语义存在差异。第三，进化过程的效率问题：随着搜索的进行，无效提议率迅速上升（后期达到约85%），新颖性接受率下降到40-50%），表明在固定的API或计算预算下，探索的回报递减。进一步扩展可能需要更强的提议策略，而不是简单地运行更长时间。第四，数据集的规模和多样性虽然很大，但仍然受限于初始种子池和VLM的能力，可能无法覆盖所有工业设计场景。

独立分析的弱点

尽管CADEvolve取得了显著成果，但仍存在一些弱点需要改进。首先，进化过程的效率问题：随着迭代进行，无效提议率急剧上升，新颖性接受率下降，导致计算资源浪费。改进方向可以是引入更智能的父代选择策略（如基于多样性的采样），或者使用更强大的VLM来提高提议质量。其次，合成数据与真实工业数据的分布差异：虽然数据集在公开基准上表现良好，但可能无法完全代表复杂的工业设计。改进方向可以是引入少量真实工业数据作为种子或验证参考，或者设计更贴近工业实践的进化目标。第三，CadQuery语言的限制：虽然CadQuery表达能力强，但并非所有工业CAD系统都支持。改进方向可以是扩展流程以支持其他CAD语言（如OpenSCAD、FreeCAD Python），或者开发跨语言的代码转换工具。第四，验证机制的局限性：当前的三阶段验证（执行、几何、视觉-文本）可能无法捕获所有设计意图或美学质量。改进方向可以是引入人类反馈或更细粒度的评估指标。

未来方向

作者提出的未来研究方向包括：将CADEvolve流程扩展到其他CAD系统和语言，以覆盖更广泛的工业应用；改进进化策略以提高数据生成的效率和多样性；将数据集应用于其他下游任务，如PC2CAD（点云到CAD）、Text2CAD（文本到CAD）和更广泛的多模态CAD流水线。基于CADEvolve的成果，还可以延伸以下方向：1）探索更复杂的进化操作，如交叉和重组，以生成更丰富的程序变体；2）利用生成的训练数据进行大规模预训练，然后针对特定工业领域进行微调；3）将CADEvolve的进化思想应用于其他程序合成领域，如机器人控制代码或数据处理流水线的生成；4）研究如何将人类设计师的反馈融入进化循环，以生成更符合设计意图和美学标准的程序。

复现评估

本文在可复现性方面做得很好。作者在论文中明确声明：“Code, dataset, and the SOTA model are available at GitHub, Hugging Face dataset, and Hugging Face model.” 这意味着代码、数据集和最先进的模型都是开源的。数据集包含了三个层级（G、P、C）的完整数据，以及详细的处理流程。代码库应该包含进化流程、数据处理、模型训练和评估的完整实现。此外，论文提供了详细的实验设置，包括使用的VLM（GPT-5-mini）、模型架构（QWEN2-VL-2B）、训练超参数、奖励函数等。数据集的规模（约130万脚本）和算力需求（进化过程需要大量VLM调用）可能使得完全复现整个流程成本较高，但作者提供了预处理好的数据集和预训练模型，降低了复现门槛。总的来说，本文的可复现性很高，其他研究者可以基于开源的代码和数据集进行验证、比较和进一步研究。

论文图表

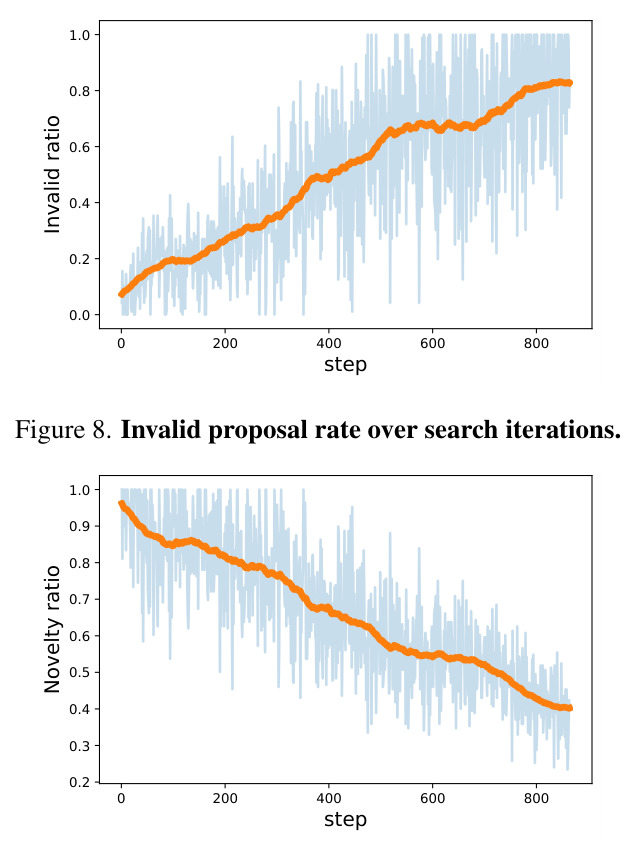

**Figure 8**: Invalid proposal rate over search iterations.
该图展示了在搜索迭代过程中无效提议率的变化。横轴是迭代步数（0到800），纵轴是无效率（0到1）。随着搜索的进行，无效提议率迅速上升，在后期达到约85%。这表明在严格的验证规则下，随着设计空间探索的深入，VLM提出有效程序变得越来越困难。

这张图揭示了CADEvolve进化流程的一个关键局限性：随着迭代进行，探索效率下降。这对于理解流程的计算成本和未来改进方向至关重要。

**Figure 9**: Novelty acceptance rate over search iterations.
该图展示了在搜索迭代过程中新颖性接受率的变化。横轴是迭代步数（0到800），纵轴是接受率（0.2到1.0）。新颖性接受率从初期的高水平逐渐下降到40-50%，表明在设计空间中找到既有效又新颖的程序变得越来越困难。与图8结合，展示了探索与利用之间的权衡。

这张图与图8一起，展示了CADEvolve进化流程中的关键动态：新颖性和有效性之间的权衡。这对于评估流程的饱和点和计算效率至关重要。

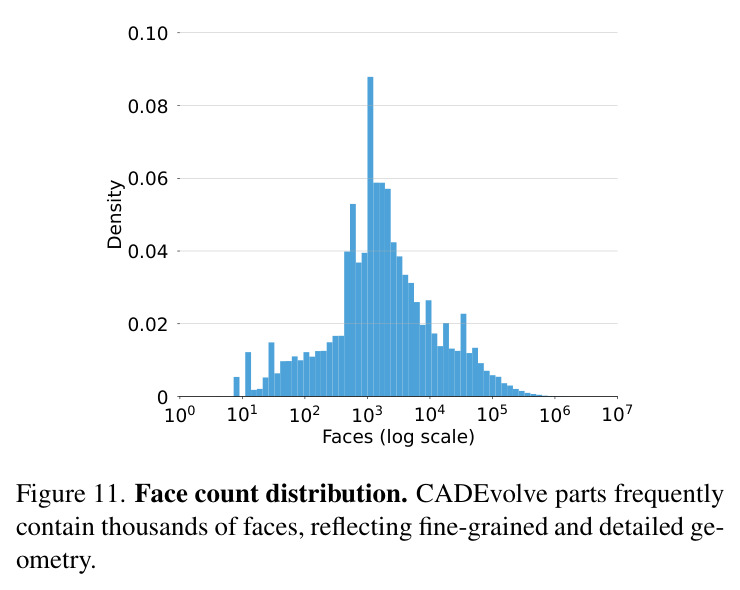

Figure 11: Face count distribution.

该图展示了CADEvolve生成零件的面数分布。横轴是面数（对数尺度，从10⁰到10⁶），纵轴是密度。分布显示，CADEvolve零件通常包含数千个多边形面，反映了精细的几何细节和比现有基准更高的形状复杂性。

这张图从几何复杂性的角度量化了CADEvolve数据集的质量，表明生成的零件具有工业级的细节水平，这是评估数据集价值的重要指标。
