AcoustiVision Pro：一个用于房间脉冲响应分析与声学特性表征的开源交互式平台 Acoustivision Pro: An Open-Source Interactive Platform for Room Impulse Response Analysis and Acoustic Characterization
开源Web平台实现12种声学参数分析与交互式3D可视化
前置知识
房间脉冲响应（Room Impulse Response, RIR）
房间脉冲响应是描述房间声学特性的核心概念。当声源在房间内发出一个脉冲信号时，麦克风接收到的信号不仅包含直达声，还包括来自墙壁、天花板、地面和房间内物体的多次反射。这个完整的时域信号就是RIR，它编码了房间的所有声学信息。在数学上，RIR $h(t)$ 表示一个线性时不变声学系统的冲激响应，输入信号 $x(t)$ 与RIR的卷积 $y(t) = x(t) * h(t) = \int_{-\infty}^{\infty} x(\tau)h(t-\tau)d\tau$ 得到接收信号。
RIR是房间声学分析的基础数据，所有声学参数（如混响时间、清晰度、语言传输指数等）都从RIR中计算得出。理解RIR是理解本文方法的前提。
混响时间（Reverberation Time, RT60）
RT60是衡量房间声学特性的最重要参数之一，定义为声能衰减60分贝所需的时间。由于实际测量中完整的60dB衰减常被背景噪声掩盖，通常通过Schroeder能量衰减曲线（EDC）的外推来估计。EDC通过反向积分平方脉冲响应计算：$EDC(t) = \int_{t}^{\infty} h^2(\tau)d\tau$。常用的估计方法包括T20（从-5dB到-25dB的衰减斜率外推）和T30（从-5dB到-35dB外推）。
RT60直接影响语音清晰度和音乐感知，是本文平台计算的核心参数之一，也是判断房间是否符合各类标准的关键指标。
Schroeder能量衰减曲线（Energy Decay Curve, EDC）
EDC是Schroeder在1965年提出的经典方法，通过反向积分房间脉冲响应的平方来获得能量随时间衰减的曲线。离散形式为 $EDC[n] = \sum_{k=n}^{N-1} h^2[k]$，通常以分贝表示：$EDC_{dB}[n] = 10\log_{10}\frac{EDC[n]}{EDC[0]}$。EDC曲线的斜率直接反映了房间的混响特性，是计算各种混响参数的基础。
EDC是本文系统计算所有时间域声学参数的基础，包括EDT、T20、T30、C80、D50等参数都从EDC导出。
清晰度指数（Clarity Index, C80）

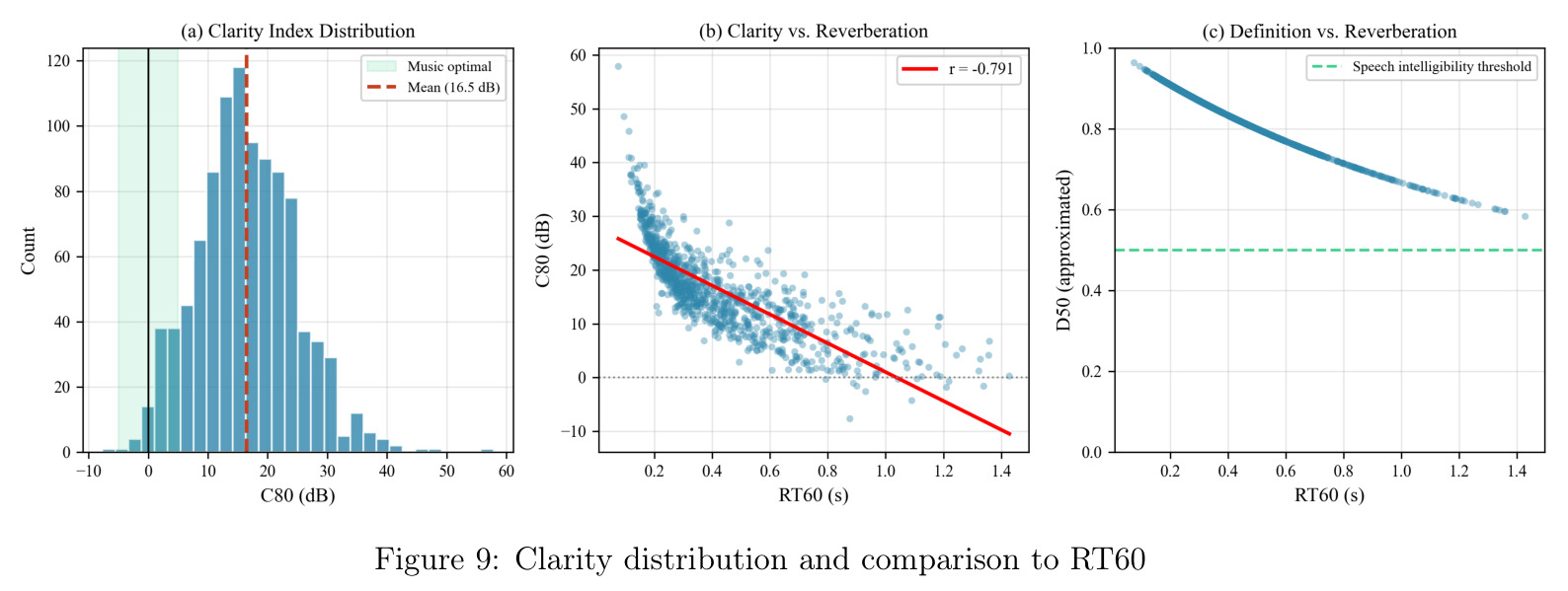

C80衡量前80毫秒到达的声能与之后到达的声能之比，计算公式为 $C_{80} = 10\log_{10}\frac{\int_0^{80ms} h^2(t)dt}{\int_{80ms}^{\infty} h^2(t)dt}$ dB。较高的C80值表示更高的清晰度，研究表明交响音乐的最优值在-2到+2 dB之间，而语言场景需要更高的值。
C80是评价房间是否适合音乐演出或语言交流的关键指标，是本文平台12种分析模式之一。
语言传输指数（Speech Transmission Index, STI）
STI是衡量语言可懂度的标准化指标，范围从0（完全不可懂）到1（完美可懂）。完整的STI计算（IEC 60268-16标准）涉及多个倍频程和调制频率的调制传递函数计算。本文采用简化的代理STI计算：$STI_{proxy} = 0.15 + 0.85(0.65 \cdot RT + 0.35 \cdot RS)$，其中 $RT = \frac{1}{1+(RT_{60}/0.8)^{1.6}}$ 是混响项，$RS = \frac{1}{1+10^{-(SNR-15)/10}}$ 是信噪比项。
STI是评估教室、医院、办公室等空间语言交流质量的核心指标，本文平台用它来评估房间是否符合各类标准。
倍频程分析（Octave-Band Analysis）

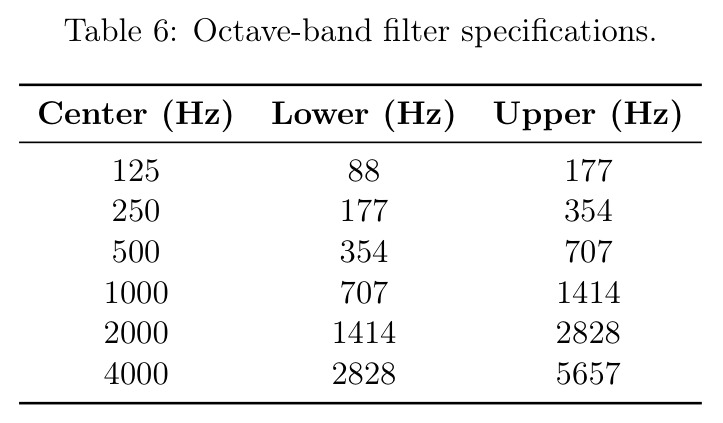

由于房间表面材料对不同频率的吸收特性不同，声学参数会随频率变化。倍频程分析将信号分成以125、250、500、1000、2000、4000 Hz为中心的标准频带，分别计算各频带的RT60等参数。滤波采用四阶Butterworth带通滤波器，截止频率为 $f_{lower} = f_c/\sqrt{2}$ 和 $f_{upper} = f_c \cdot \sqrt{2}$。
倍频程分析能揭示频率相关的声学特性，对于诊断低频问题、评估材料吸收效果至关重要，是本文平台的重要分析维度。
研究动机
房间声学分析在建筑设计、音频工程、语音可懂度评估和听力研究中扮演核心角色，但目前缺乏既专业又易于使用的分析工具。教室的声学特性直接影响学生能否听懂老师的讲解，医院病房的声学设计会影响患者恢复和医护人员沟通。尽管存在标准化指标体系（如ISO 3382、ANSI S12.60、IEC 60268-16），但这些标准文档本身不提供软件工具。现有工具要么是昂贵的商业软件（如ODEON、CATT-Acoustic、EASERA），需要大量投资和培训；要么是命令行脚本，需要较强的技术背景。开源替代品如Python Acoustics库只提供基本计算而缺乏可视化界面，Pyroomacoustics专注于房间模拟而非RIR分析，Room EQ Wizard主要面向音频爱好者而非研究应用。这导致研究人员、建筑师和教育工作者难以获得专业级的声学分析能力。

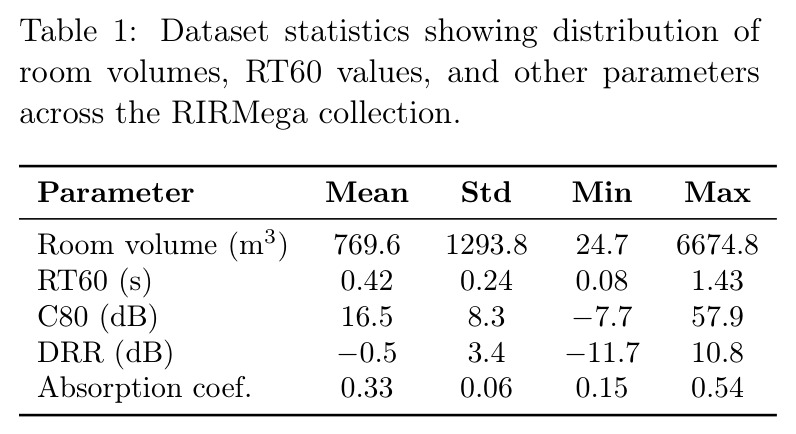

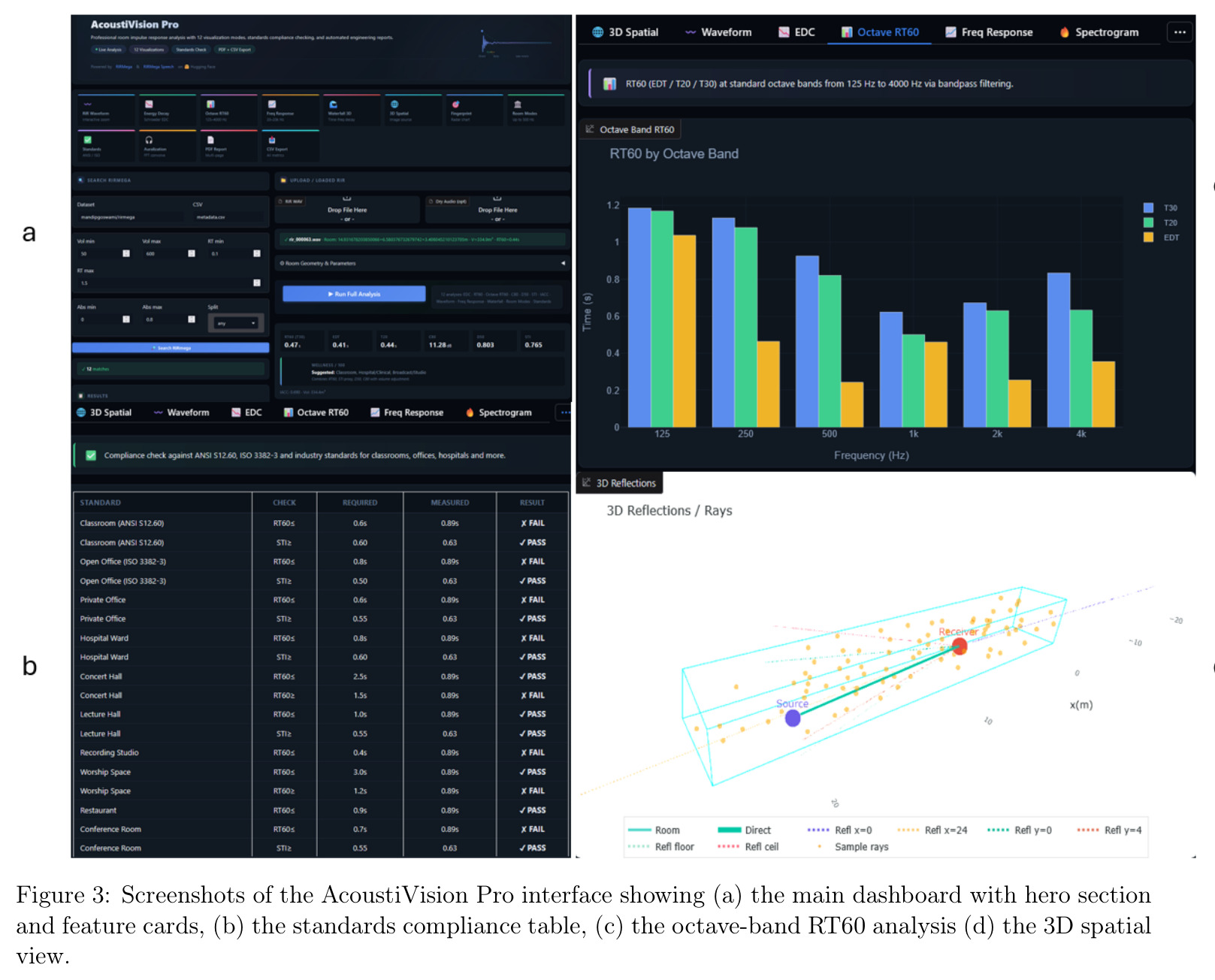

本文的目标是本文旨在开发一个开源的Web平台AcoustiVision Pro，使专业级的房间声学分析对研究者、建筑师、音频工程师和教育工作者开放，无需安装专业软件或具备编程知识。平台具体目标包括：实现12种分析模式覆盖时域、频域和空间声学特性；提供交互式3D可视化和动态动画；集成标准化合规性检查（10项国际标准）；支持实时音频仿真；生成详细的PDF报告和CSV数据导出；同时配套发布RIRMega数据集（包含数千个模拟RIR）用于基准测试和教育目的。
与已有工作不同的是，本文的独特切入点在于将严格的信号处理方法与直观的可视化界面相结合，填补了专业级声学分析工具在可访问性上的空白。与现有工具不同，AcoustiVision Pro采用Web架构（基于Gradio框架），用户无需安装任何软件即可使用。平台创新性地提出了综合健康评分系统（Wellness Score），将多个声学参数合成为0-100的单一评分，为非专业用户提供决策支持。此外，平台配套的RIRMega数据集不仅提供脉冲响应，还包含完整的元数据（房间尺寸、声源和接收器位置、表面吸收系数等），支持基于声学属性的智能筛选，这在现有公开数据集中尚属首次。
核心方法

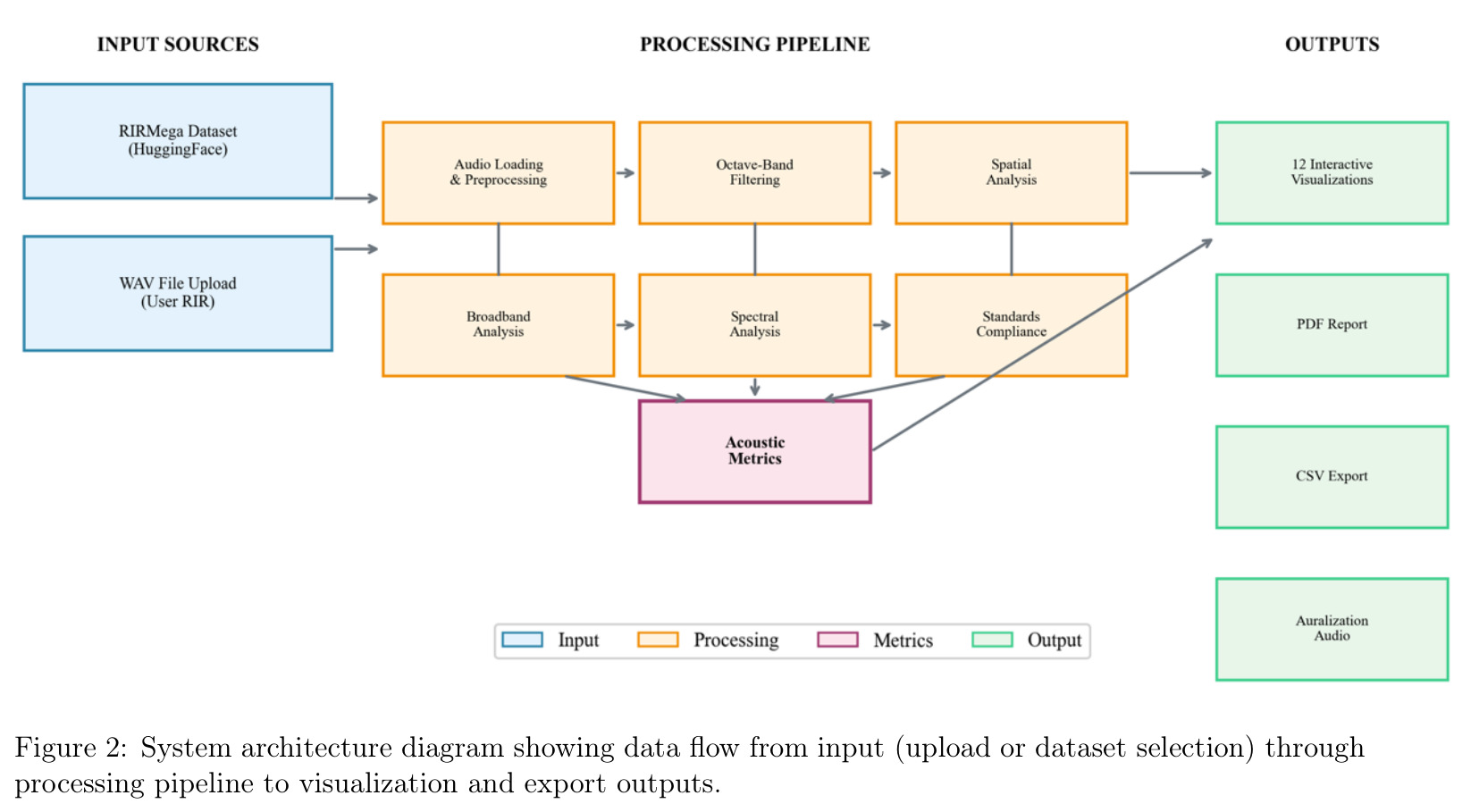

AcoustiVision Pro采用Web应用架构，基于Gradio框架构建Python后端，实现完整的房间声学分析流水线。整体思路是将专业声学测量和分析流程转化为用户友好的交互式界面。用户可以通过两种方式获取数据：从RIRMega数据集中搜索选择（按房间体积、混响时间、吸收系数等参数筛选），或直接上传自己录制的WAV文件。系统接收到脉冲响应后，依次进行音频加载与预处理、宽带分析、倍频程分析、频谱分析、空间分析，然后生成多种可视化图表和标准合规性报告。整个流程在后台自动完成，用户只需通过界面选择数据源并查看结果。
本文的核心创新在于将传统上分散在不同工具中的声学分析功能集成到一个统一的Web平台中，并引入了综合健康评分系统。与现有工具的本质区别体现在三个方面：首先，平台实现了12种分析模式的统一框架，而现有工具通常只覆盖部分参数；其次，创新的3D反射路径可视化使用图像源法（Image Source Method）计算一阶反射路径，将抽象的声学数据转化为直观的空间图形；第三，健康评分系统 $W = 100 \cdot V_{adj} \cdot (0.45 \cdot f_R + 0.25 \cdot f_S + 0.20 \cdot f_D + 0.10 \cdot f_C)$ 综合了混响特性、语言清晰度、能量平衡等多个维度，为非专业人士提供易于理解的单一指标。这种从专业指标到决策支持的转化是现有工具所缺乏的。
方法步骤详情
系统处理流水线包含以下步骤：（1）音频加载：使用SoundFile库加载WAV文件，必要时重采样至48kHz，多通道通过通道平均转换为单声道。（2）RIR预处理：基于峰值幅度 $10^{-4}$ 倍的阈值去除前导静音，截断至最长10秒并归一化。（3）宽带分析：对全带宽信号进行Schroeder积分，计算混响时间和能量比率。（4）倍频程分析：信号通过以125-4000Hz为中心的六组四阶Butterworth带通滤波器，分别计算各频带参数。（5）频谱分析：基于FFT计算幅度谱和梅尔频谱图。（6）空间分析：对立体声输入计算耳间互相关系数（IACC）。可视化生成使用Matplotlib（静态图像如EDC、频谱图）和Plotly（交互式图表如3D反射、瀑布图）的混合方案。实时音频仿真实现采用FFT卷积 $y[n] = IFFT(FFT(x) \cdot FFT(h))$，输出归一化至满刻度的95%以防止削波。
技术新颖性

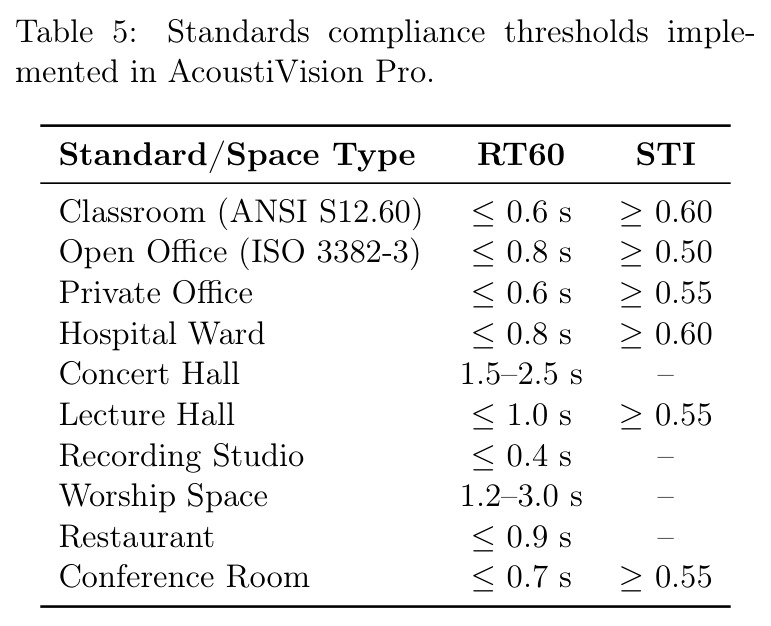

本文的技术新颖性体现在多个层面。在声学参数计算方面，平台一次性实现了12种标准化参数的统一计算框架，包括时域（EDT、T20、T30）、能量比率（C80、D50）、语言可懂度（STI代理）、空间特性（IACC）、低频模式（Room Modes）等，并整合了10项国际标准的合规性检查。在可视化方面，3D反射路径可视化基于图像源法，对于矩形房间计算六个一阶镜像源位置 $I_1 = (-s_x, s_y, s_z)$ 到 $I_6 = (s_x, s_y, 2H-s_z)$，以动画形式展示反射路径，这在现有开源工具中尚未实现。在数据集方面，RIRMega包含数千个模拟脉冲响应，每个都附带完整元数据（房间尺寸、声源位置、吸收系数、预计算指标），支持基于声学属性的智能筛选，而非仅按文件名或ID检索。健康评分系统的加权公式设计（混响占45%、语言清晰度占25%、能量定义占20%、清晰度占10%）反映了各参数对空间使用体验的实际重要性。
实验结果

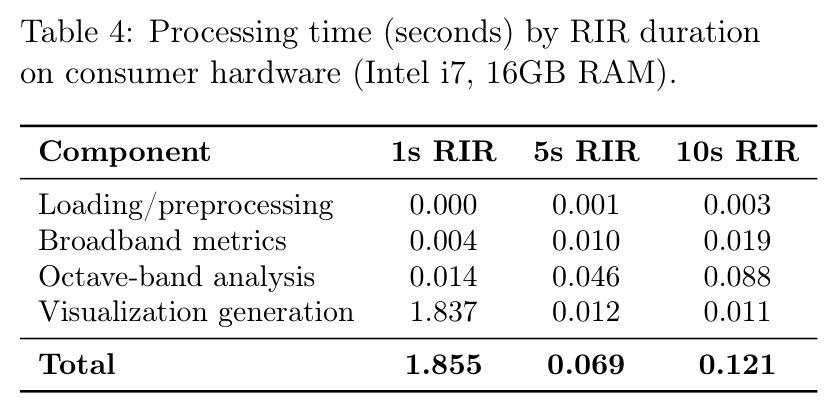

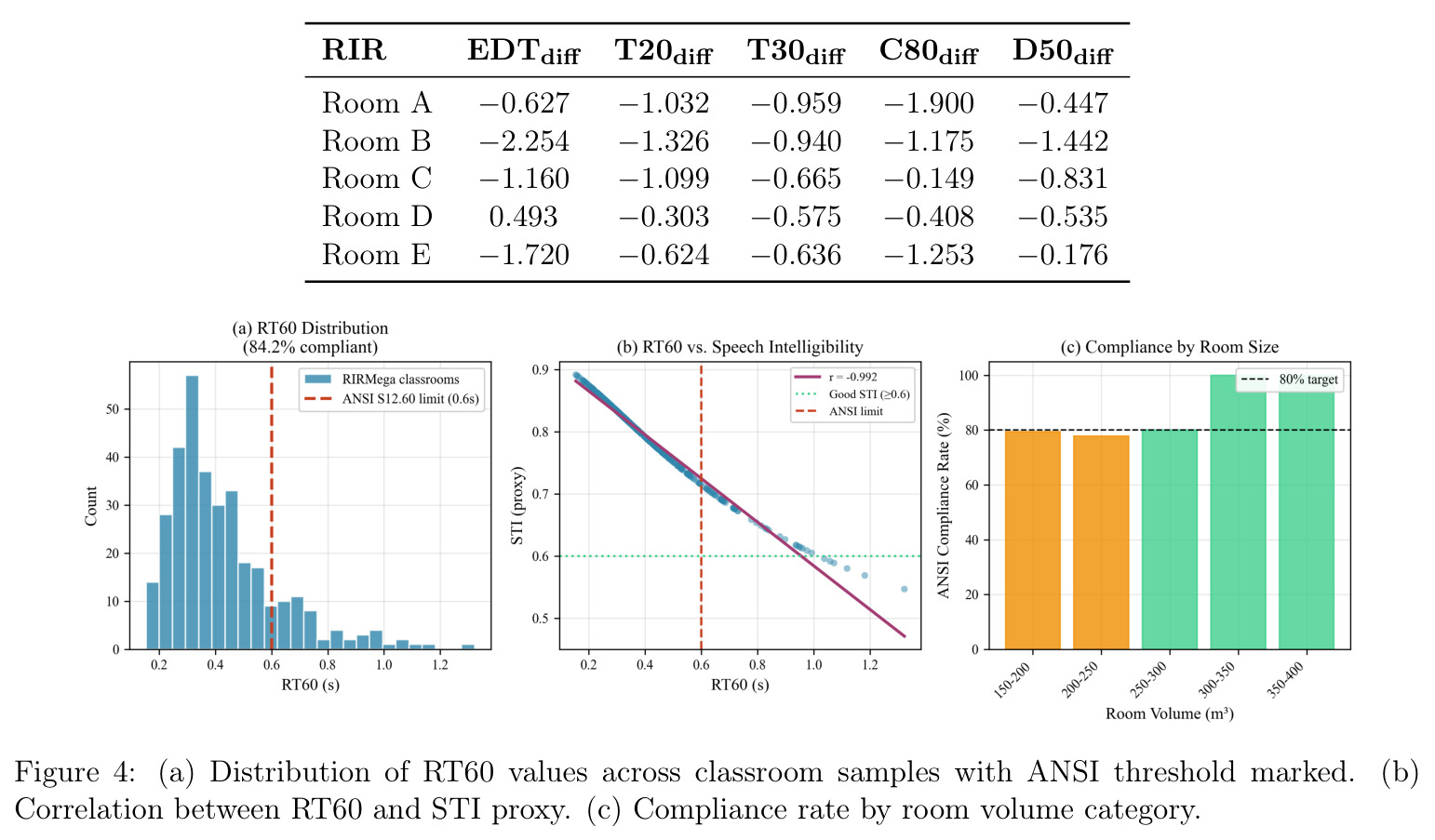

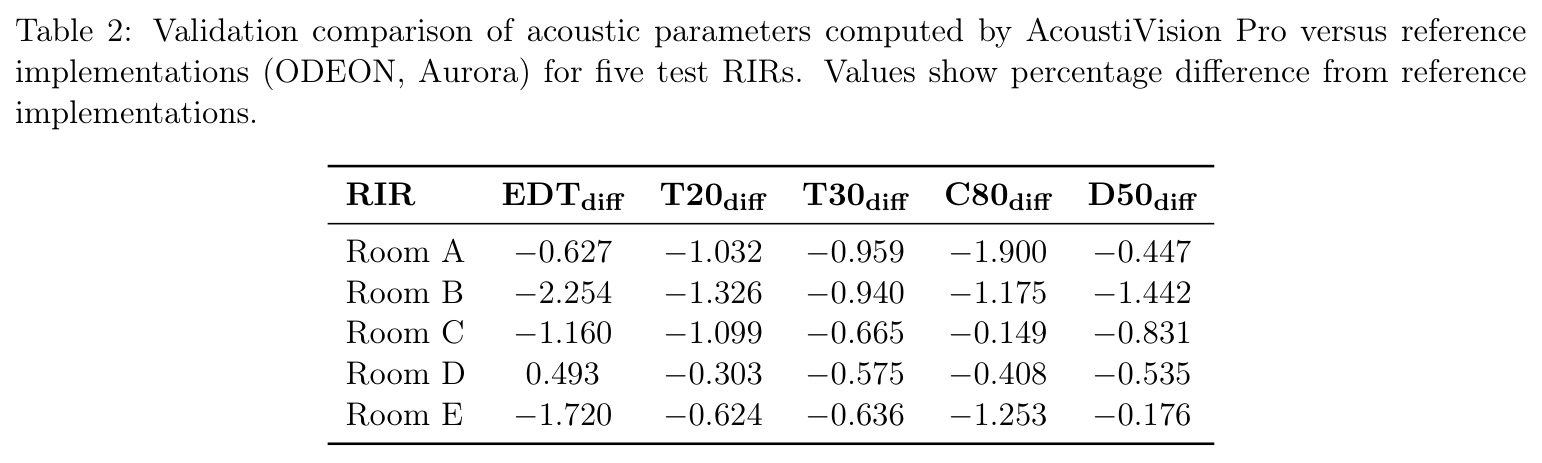

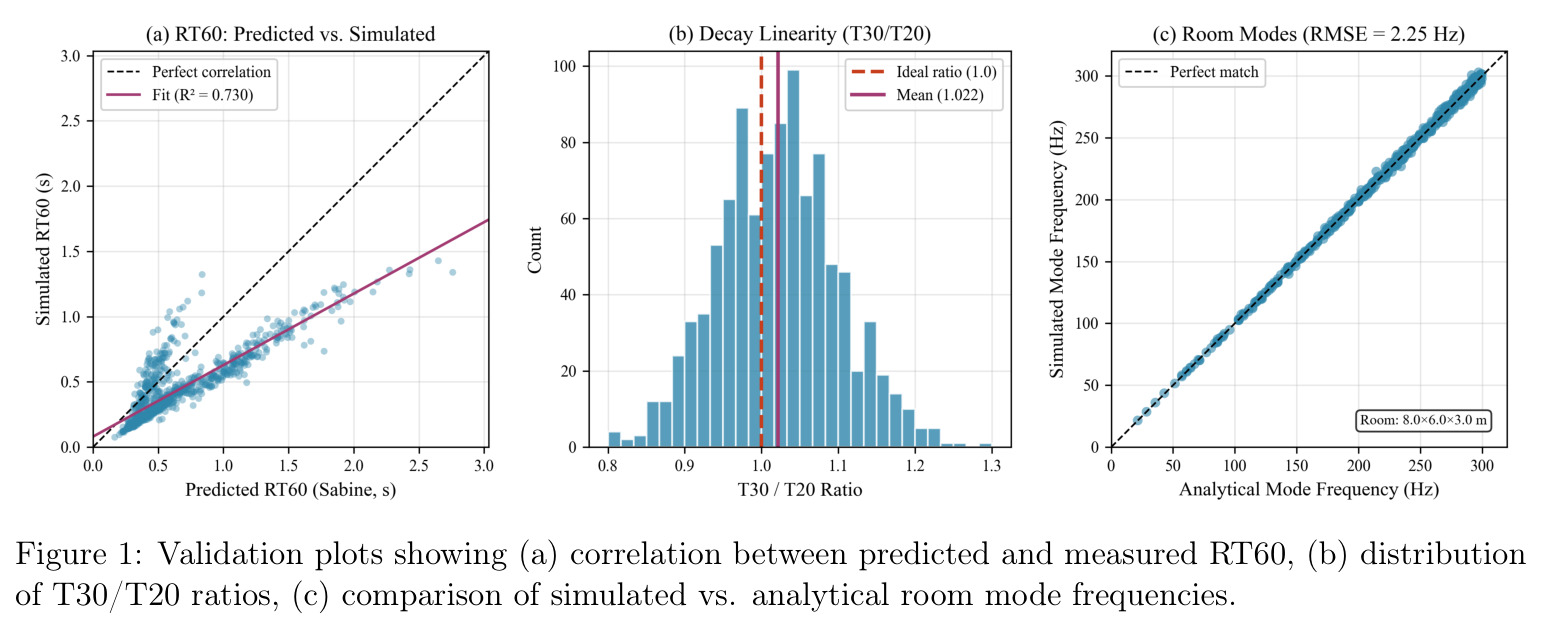

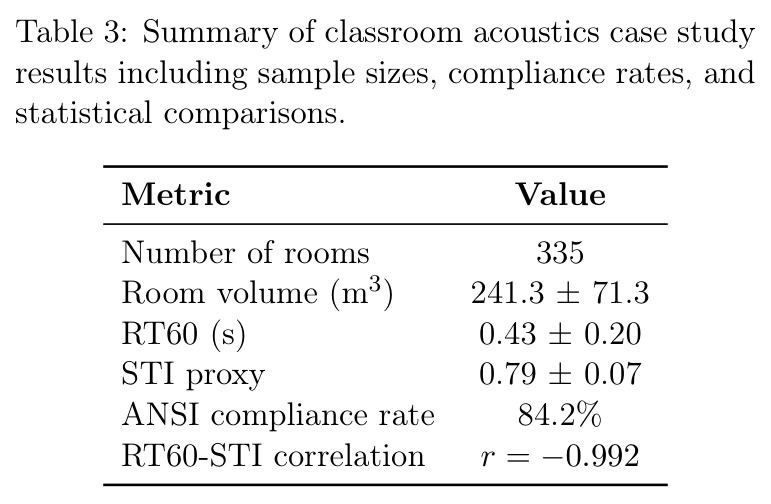

本文通过多个案例研究验证了平台的实用性和计算准确性。在与参考软件（ODEON、Aurora）的对比验证中，AcoustiVision Pro的计算结果与商业软件高度一致：EDT的差异范围为-2.254%到0.493%，T20差异为-1.326%到-0.303%，T30差异为-0.959%到-0.575%，C80差异为-1.900%到-0.149%，D50差异为-1.442%到-0.176%。在教室声学案例研究中，分析了335个来自RIRMega的教室脉冲响应，平均房间体积为 $241.3 \pm 71.3$ 立方米，平均RT60为 $0.43 \pm 0.20$ 秒，STI代理均值为 $0.79 \pm 0.07$。关键发现是84.2%的模拟教室满足ANSI S12.60标准的0.6秒RT60要求，且STI代理与RT60呈强负相关（$r = -0.992$）。在性能基准测试中，完整分析流水线的处理时间：1秒RIR为1.855秒（主要耗时在可视化生成1.837秒），5秒RIR为0.069秒，10秒RIR为0.121秒，表明系统对长脉冲响应的处理效率很高。
查看结构化数据
| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 声学参数计算准确性（EDT） | 与参考软件的百分比差异 | -0.627% 到 0.493%（5个测试RIR） | ODEON、Aurora商业软件 | 差异均在2.3%以内，计算高度一致 |
| 声学参数计算准确性（T30） | 与参考软件的百分比差异 | -0.959% 到 -0.575% | ODEON、Aurora商业软件 | 差异均在1%以内 |
| 声学参数计算准确性（C80） | 与参考软件的百分比差异 | -1.900% 到 -0.149% | ODEON、Aurora商业软件 | 差异均在2%以内 |
| 教室标准合规率 | ANSI S12.60 RT60合规率 | 84.2% | 无直接对比 | 验证了平台可用于标准合规评估 |
| 处理性能（1秒RIR） | 完整分析流水线耗时（秒） | 1.855秒 | 无直接对比 | 满足实时交互需求 |
局限与改进
作者明确承认了以下局限性：（1）STI代理计算是简化版本，而非完整的IEC 60268-16程序，对于正式合规测试应使用认证测量系统；（2）RIRMega数据集包含的是模拟而非实测脉冲响应，虽然几何声学模拟捕捉了许多重要现象，但可能无法完全代表复杂的真实声学条件（如衍射、高频空气吸收、非均匀表面特性）；（3）系统假设矩形房间几何，图像源法可视化和房间模态计算仅适用于矩形空间，非矩形空间需要更复杂的处理；（4）当前实现只分析单个声源-接收器对，房间内声学参数的空间变化需要多个测量位置。此外，从技术角度看，健康评分系统的权重分配（45%混响、25%语言清晰度、20%定义、10%清晰度）缺乏充分的主观评估验证；平台的Web架构虽然便于访问，但可能在处理大规模数据集时面临性能瓶颈。
独立分析的弱点
本文存在几个值得关注的弱点：首先，STI代理计算虽然与完整计算相关性强（$r = -0.992$），但作为简化版本，其准确性在极端条件下（极低或极高混响、特殊噪声环境）可能不足，建议未来实现完整的IEC 60268-16计算。其次，健康评分系统的权重设计缺乏主观评估实验的支撑，不同应用场景（如教室、音乐厅、录音棚）可能需要不同的权重配置，当前的固定权重可能不适用于所有情况。第三，RIRMega数据集虽然是模拟生成的，但缺乏与实测数据的系统性对比验证，仅在小样本上与商业软件进行了对比。第四，平台的Web架构虽然降低了使用门槛，但对大规模批量分析的支持有限，论文中提到的批处理模式尚未实现。第五，界面设计虽然美观，但缺乏用户研究来验证其易用性和学习曲线。
未来方向
作者提出了多个未来发展方向：（1）实现完整的IEC 60268-16 STI计算，包含倍频程调制传递函数；（2）支持双耳脉冲响应测量，结合HRTF实现更真实的音频仿真；（3）开发批处理模式，支持多个RIR的对比分析和批量可视化；（4）集成声学模拟工具，实现预测性建模（在设计阶段预测房间声学特性）；（5）开发移动端优化界面，支持现场测量。基于当前成果，还可以延伸以下方向：将平台扩展到虚拟现实（VR）和增强现实（AR）场景的声学分析；开发机器学习模型自动识别声学问题并推荐处理方案；建立用户社区分享测量数据和分析案例；将健康评分系统与建筑信息模型（BIM）集成，支持建筑设计阶段的声学评估。
复现评估
本文的复现条件良好：（1）平台开源，源代码以开源许可证发布，托管在Hugging Face平台上，可直接访问；（2）RIRMega数据集公开发布在Hugging Face，包含数千个模拟脉冲响应及其完整元数据，降低了数据获取门槛；（3）技术栈（Python + Gradio + Matplotlib + Plotly + ReportLab）均为广泛使用的开源库，依赖安装简单；（4）性能基准测试在消费级硬件（Intel i7, 16GB RAM）上进行，表明系统对算力要求不高。复现的主要难度在于：理解声学参数的数学原理需要一定的专业背景；模拟RIR的生成需要声学模拟知识；与商业软件的对比验证需要购买许可证。总体而言，由于平台的开源性质和Web架构，复现难度较低，研究者可以快速搭建并验证系统功能。
