Stroke3D：通过潜在扩散模型将2D笔画提升为带骨骼绑定的3D模型 Stroke3D: Lifting 2D strokes into rigged 3D model via latent diffusion models

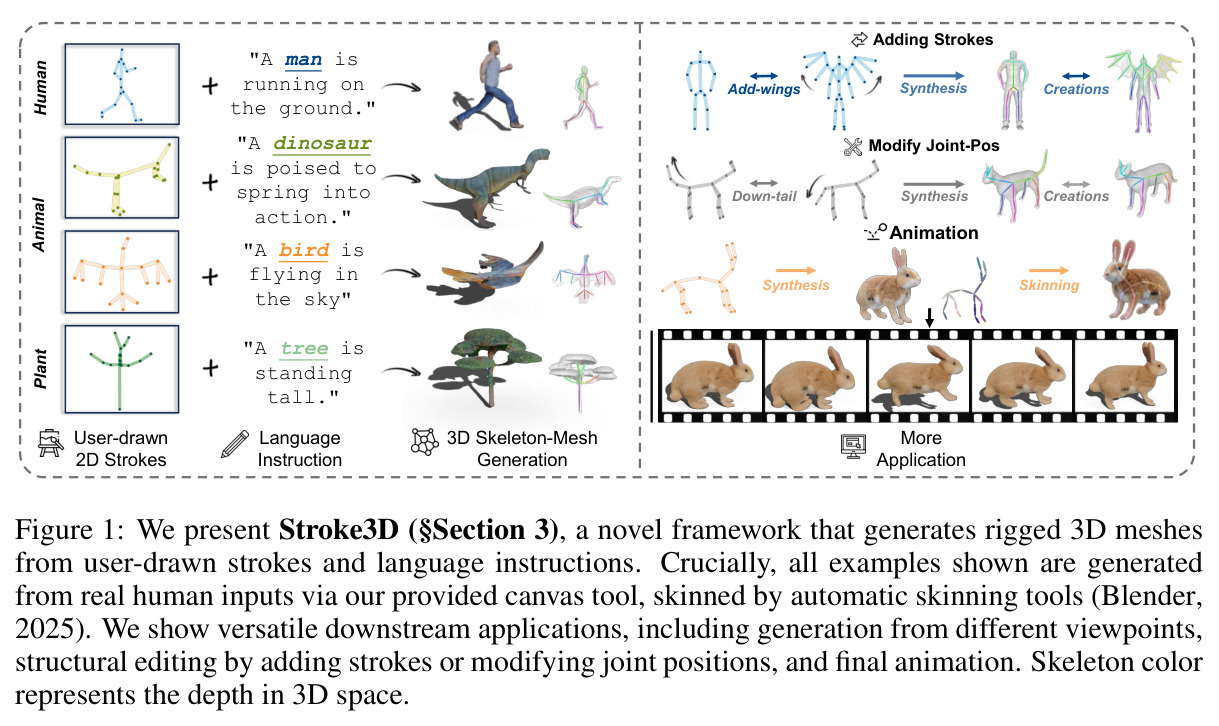

用户通过绘制2D骨骼线稿和输入文本提示，即可生成可动画化的3D骨骼绑定模型
前置知识
图变分自编码器 (Graph VAE)
图变分自编码器是传统VAE在图结构数据上的扩展。它通过图卷积网络（GCN）或TransformerConv等消息传递层将图的节点特征编码到连续潜空间，同时学习节点间的结构关系。编码器将输入图G=(X,E)映射为潜变量分布N(μ,σ²I)，解码器从潜变量z和边集E重建节点坐标X'。训练目标包含重建损失Lrecon和KL散度正则项LKL，使潜空间平滑连续，便于后续扩散模型采样。
Stroke3D使用Sk-VAE将3D骨架的图结构编码到潜空间，Sk-DiT在该潜空间中进行扩散生成，理解图VAE的工作原理是理解整个骨架生成流程的关键。
潜在扩散模型 (Latent Diffusion Model)
潜在扩散模型先用自编码器将数据压缩到低维潜空间，然后在潜空间中进行扩散和去噪过程。相比像素空间扩散，潜空间扩散大幅降低计算成本。去噪过程学习预测噪声ε，条件信息通过交叉注意力注入。生成时从纯噪声zT开始，逐步去噪得到z0，再经解码器恢复原始数据。
Stroke3D的Sk-DiT在Sk-VAE的潜空间中进行骨架生成，采用DiT架构替代传统UNet，更适合处理图结构数据。
TransformerConv
TransformerConv是将Transformer自注意力机制适配到图数据的图神经网络层。与标准Transformer的全连接注意力不同，TransformerConv仅在图的边连接节点间计算注意力权重，通过消息传递聚合邻居信息。这使得模型既能利用注意力机制捕捉长程依赖，又能保持图结构的稀疏性，计算效率更高。
Stroke3D用TransformerConv替代标准自注意力层处理骨架图数据，确保注意力仅在骨架的关节-骨骼连接上计算，保持拓扑结构的合理性。
直接偏好优化 (DPO)
DPO是一种替代RLHF的偏好对齐方法，无需训练独立的奖励模型。它直接利用偏好数据对(win/lose)优化策略模型，使模型倾向于生成偏好样本而抑制非偏好样本。在扩散模型中，DPO通过比较去噪预测的噪声差异来实现优化，损失函数包含参考模型的约束以防止偏离过远。
Stroke3D提出SKA-DPO，使用骨架-网格对齐分数作为偏好信号，通过DPO优化网格生成质量，这是提升最终网格几何保真度的关键创新。
骨骼绑定 (Rigging)
骨骼绑定是为3D模型创建骨架层次结构的过程，使模型能够进行变形和动画。骨架由关节（joints）和骨骼（bones）组成，关节定义旋转中心，骨骼定义连接关系。蒙皮（skinning）将网格顶点绑定到骨架，定义各关节对顶点的权重影响。专业软件如Blender提供手动绑定工具，但学习曲线陡峭。
Stroke3D的核心目标是自动化骨骼绑定流程，理解rigging的概念和挑战有助于把握论文的实际应用价值。
研究动机
现有3D资产生成方法面临两个核心瓶颈：第一，生成可动画化几何体的困难。众多研究如MVDream、CLAY等专注于生成3D表示，但产出的都是静态几何体，缺乏动画所需的骨骼层次结构。SKDream虽能基于骨架生成网格，但受限于高质量骨架-纹理网格配对数据的稀缺，泛化能力不足。第二，骨骼创建缺乏细粒度结构控制。当前骨骼生成方法如MagicArticulate和UniRig采用端到端的网格到骨架范式，但由于缺乏显式的结构约束，生成的骨架往往在不需要的位置出现多余的骨骼，而在关键位置却缺失必要的骨骼，导致结果不可预测。这使得非专业用户难以获得符合预期的可动画化3D资产。
本文的目标是本文旨在开发一个直观的框架Stroke3D，使用户仅通过绘制2D骨架线稿和输入文本提示，即可自动生成高质量的带骨骼绑定的3D网格。具体目标包括：实现可控的3D骨架生成，使生成结果精确遵循用户的2D输入结构；提升骨架到网格的生成质量，确保网格几何与骨架高度对齐；最终输出可直接用于动画的绑骨资产，通过标准自动蒙皮工具即可实现动画化。
与已有工作不同的是，Stroke3D的独特切入角度在于采用了骨架优先的生成流程，这与现有方法先生成网格再绑定骨架的范式形成鲜明对比。现有方法将骨架创建与几何生成解耦，导致骨架缺乏对几何的显式控制。Stroke3D反过来，先从用户绘制的2D笔画生成3D骨架，再基于骨架合成网格。这种设计使得用户能够通过直观的2D绘画直接控制最终3D资产的骨架结构，填补了用户意图到骨架创建这一关键缺口。此外，论文创新性地将骨架表示为图结构，在图潜空间中进行扩散生成，这是图生成模型在骨骼绑定领域的首次应用。
核心方法

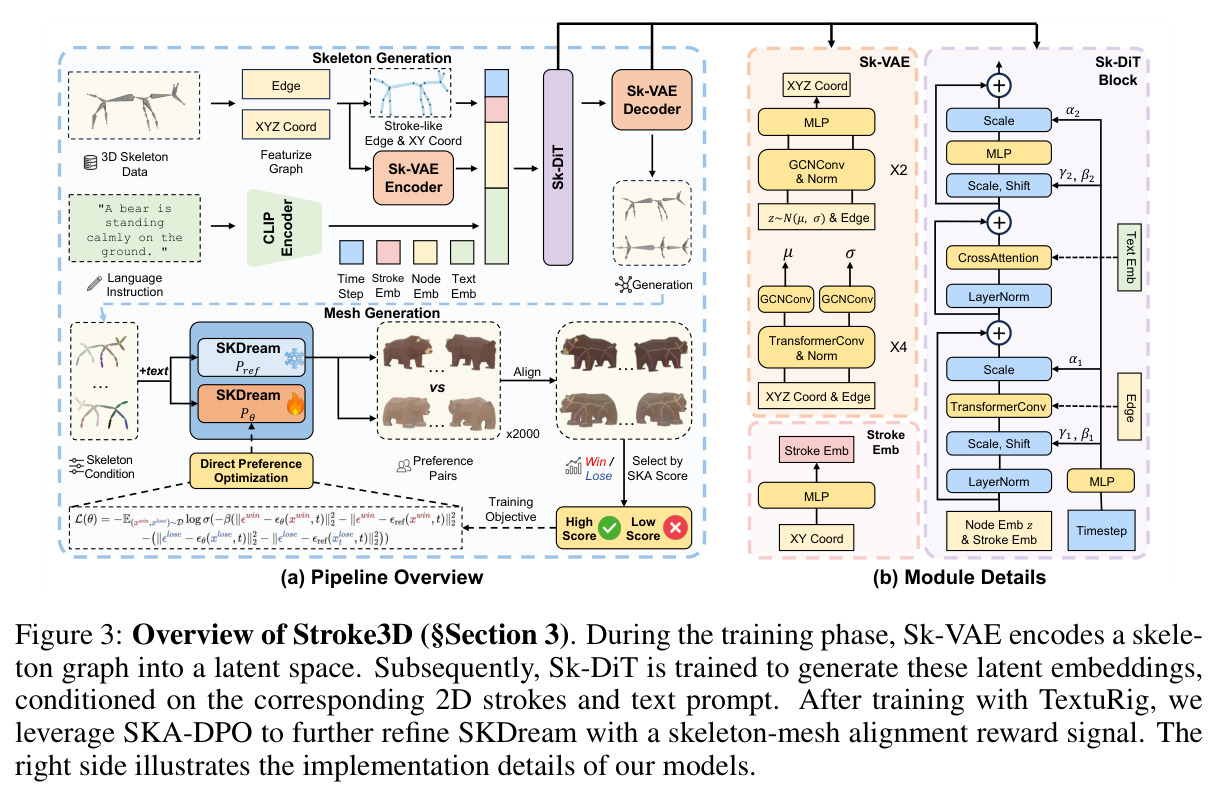

Stroke3D的整体思路可以用先搭骨架，再造血肉来类比。就像雕塑家先用铁丝搭建内部骨架，再在其上塑造外形，Stroke3D先从用户绘制的2D线稿生成3D骨架，再基于骨架合成带纹理的网格。技术路线分为两个阶段：第一阶段是可控骨架生成，通过Sk-VAE将骨架图结构编码到连续潜空间，Sk-DiT在该潜空间中进行条件扩散生成，条件包括2D笔画（提供结构指导）和文本（提供语义指导），最后VAE解码器重建3D骨架。第二阶段是增强的网格合成，利用TextuRig数据集增强SKDream模型的训练数据，再通过SKA-DPO偏好优化策略进一步提升网格几何质量。整个流程实现了从2D用户输入到可动画化3D资产的端到端生成。
Stroke3D的核心创新在于两点：第一，将骨架表示为图结构并在图潜空间中进行扩散生成。传统方法要么直接预测骨架点坐标（缺乏结构约束），要么自回归生成（误差累积）。Sk-VAE将骨架编码为潜向量z，Sk-DiT在潜空间中学习生成分布，这既保持了骨架的拓扑结构，又利用了扩散模型的强大生成能力。第二，SKA-DPO偏好优化。不同于简单的监督微调，SKA-DPO利用骨架-网格对齐分数（SKA Score）构建偏好对，通过DPO训练使模型倾向于生成与骨架更对齐的网格。这是一种将几何质量信号注入生成过程的有效方式，无需复杂的奖励模型设计。这两项创新分别解决了骨架可控性和网格质量两个核心挑战。
方法步骤详情

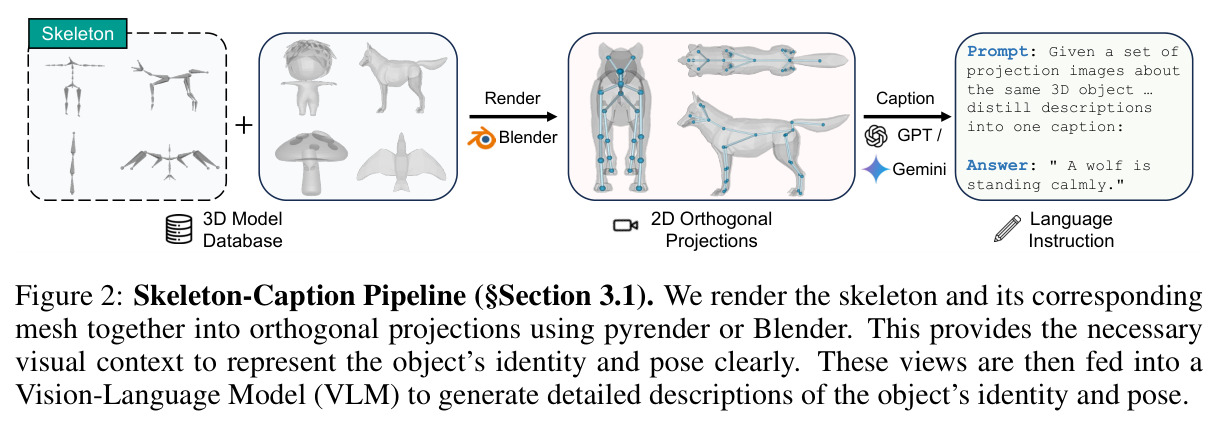

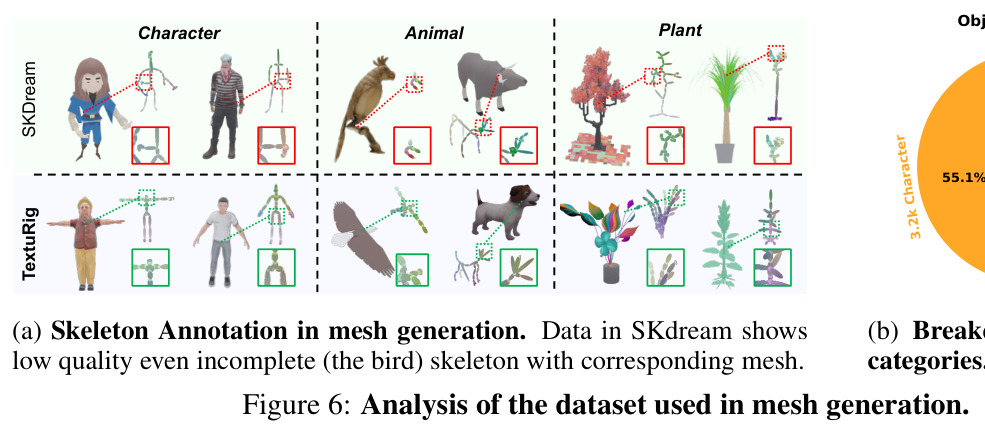

Stroke3D的方法步骤如下：第一步，数据准备。包括三个子任务：(a)骨架描述生成，将3D模型和骨架渲染为正交视图，通过VLM（如GPT-4或Gemini）生成详细的文字描述；(b)TextuRig数据集策划，从Objaverse-XL中筛选同时具有骨架和纹理的模型，经过过滤和重新描述，构建高质量数据集；(c)画布工具设计，用户通过点击创建2D关节，连接线段定义边，形成图G2D=(Jxy,E)。第二步，Sk-VAE训练。编码器使用GCN和TransformerConv将骨架图G=(X,E)编码为潜变量z~N(μ,σ²I)，解码器从z和边集E重建关节坐标X'。训练目标为Lrecon+β*LKL。第三步，Sk-DiT训练。基于DiT架构，用TransformerConv替代标准自注意力，加入CLIP文本编码的交叉注意力。将2D笔画特征Jxy与噪声潜变量拼接，学习去噪器εφ预测噪声。第四步，网格合成增强。用TextuRig数据增强SKDream的训练，进行监督微调。第五步，SKA-DPO优化。采样2000对骨架-文本，生成两个多视图候选，用SKA Score评估，构建偏好数据集D={(c,s,xwin,xlose)}，按DiffusionDPO目标微调1000步。
技术新颖性
Stroke3D的技术新颖性体现在以下几个方面：首先，这是首个从用户绘制的2D笔画直接生成带骨骼绑定3D网格的框架，开创了骨架优先的生成范式。其次，将骨架表示为图结构并在图潜空间中进行扩散生成，这在骨骼生成领域是首创。Sk-VAE使用TransformerConv捕捉关节间的结构关系，Sk-DiT在潜空间中进行条件扩散，这种设计既保持了拓扑约束，又利用了潜扩散的高效性。第三，SKA-DPO是一种创新的偏好优化策略，将骨架-网格对齐分数作为奖励信号，无需训练独立的奖励模型。与DiffusionDPO不同，SKA-DPO使用的是几何对齐度量而非人类偏好，更适合3D生成任务。第四，TextuRig数据集的策划流程填补了高质量纹理-骨架配对数据的空白，从Objaverse-XL中筛选出6800个带纹理的绑骨模型。
实验结果

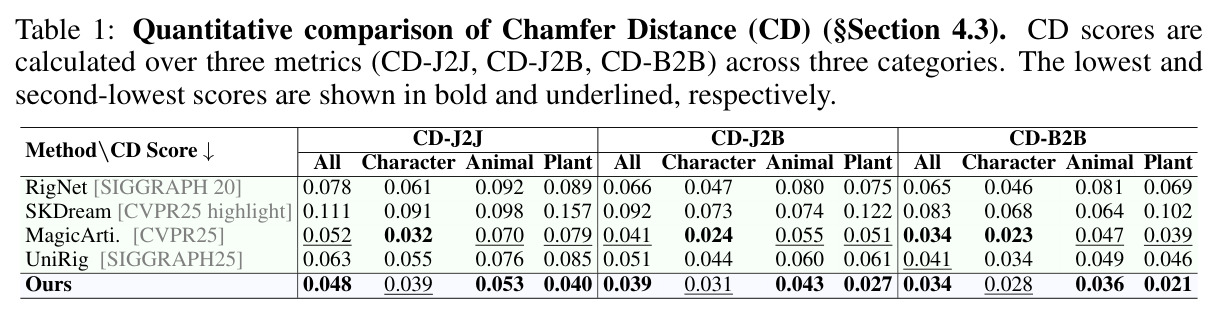

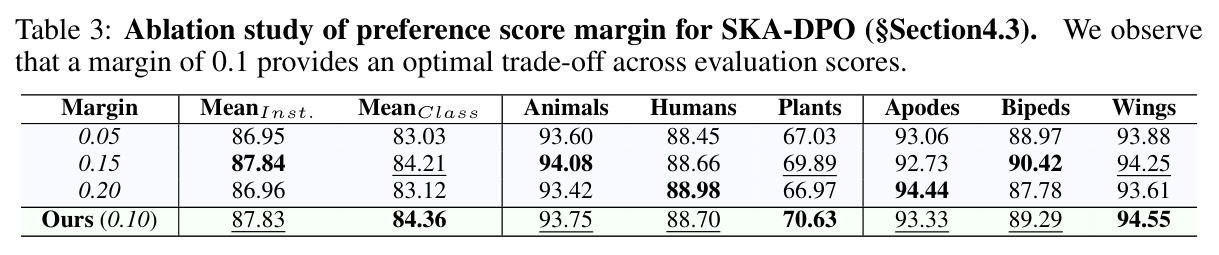

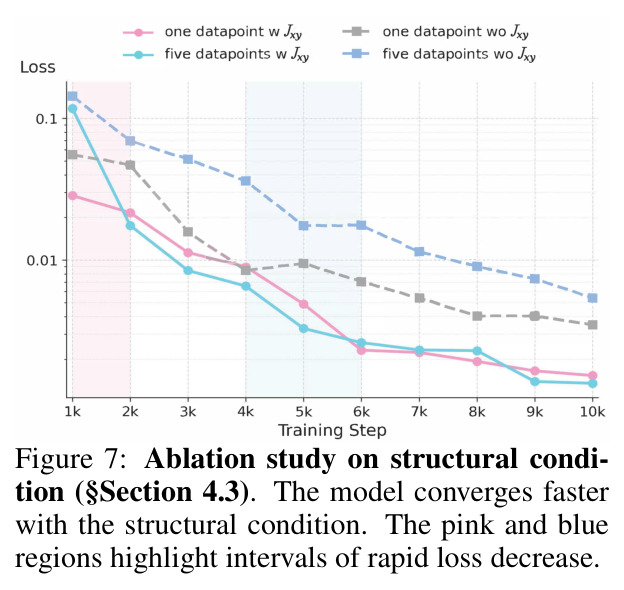

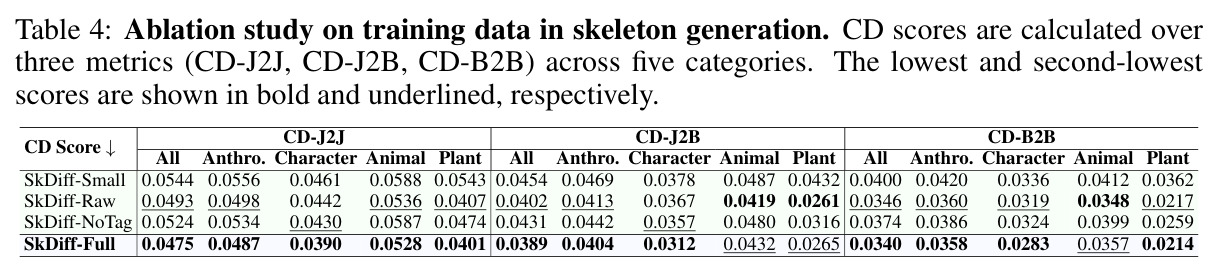

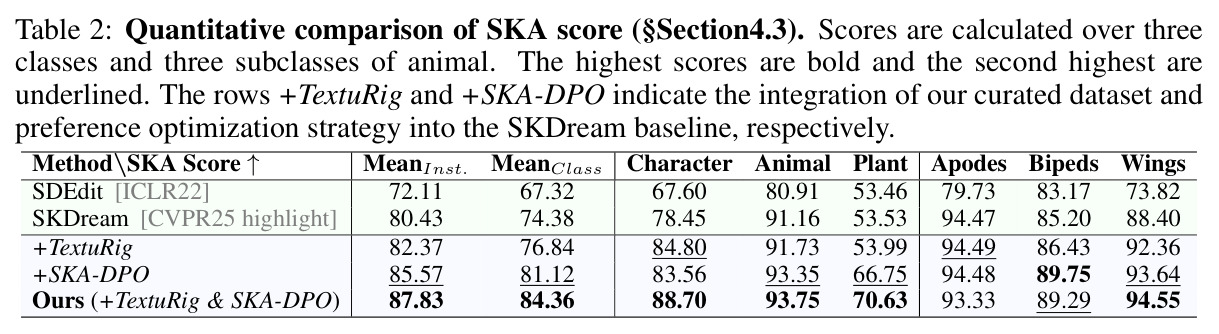

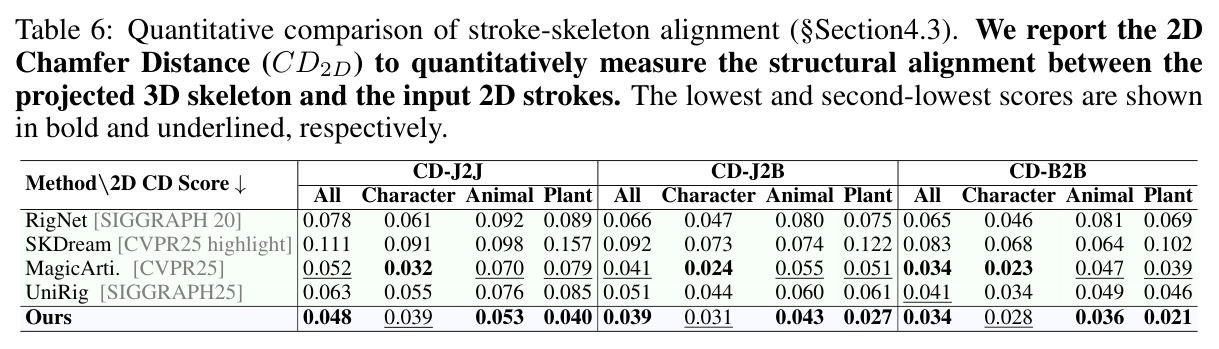

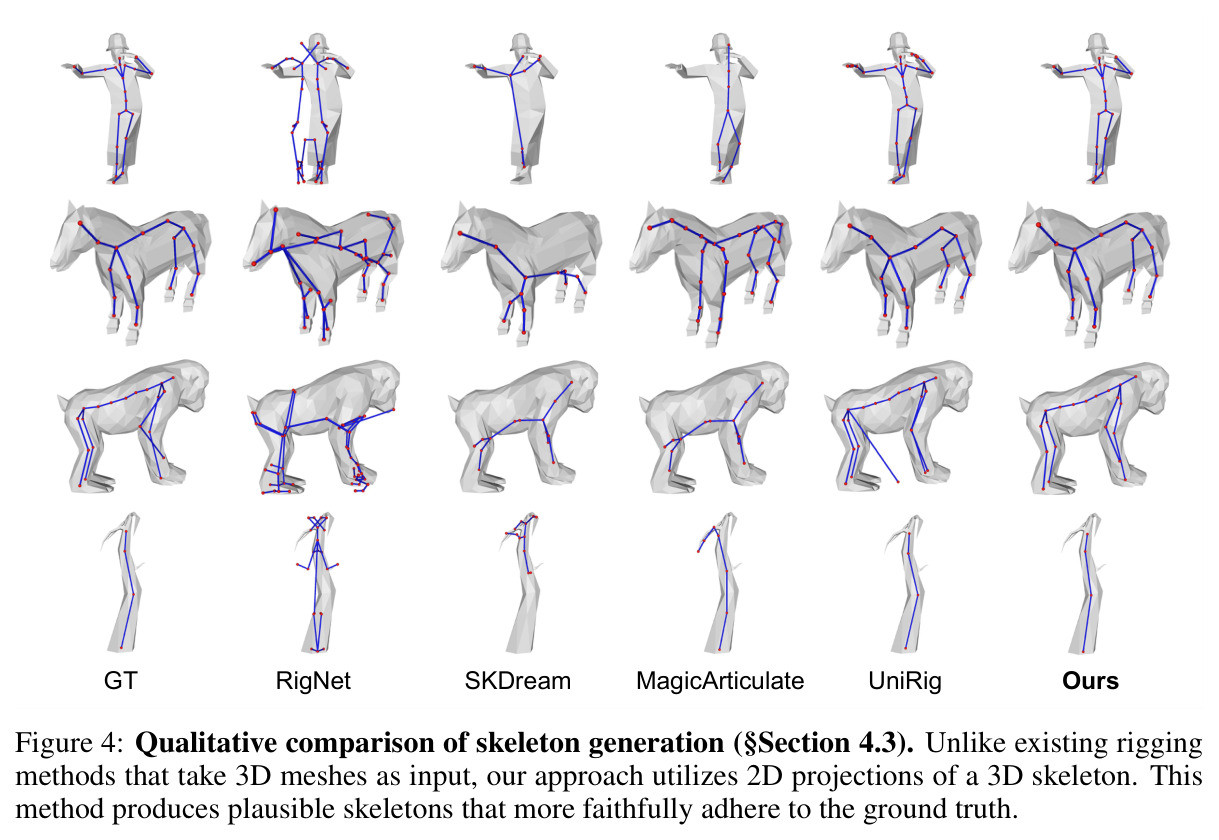

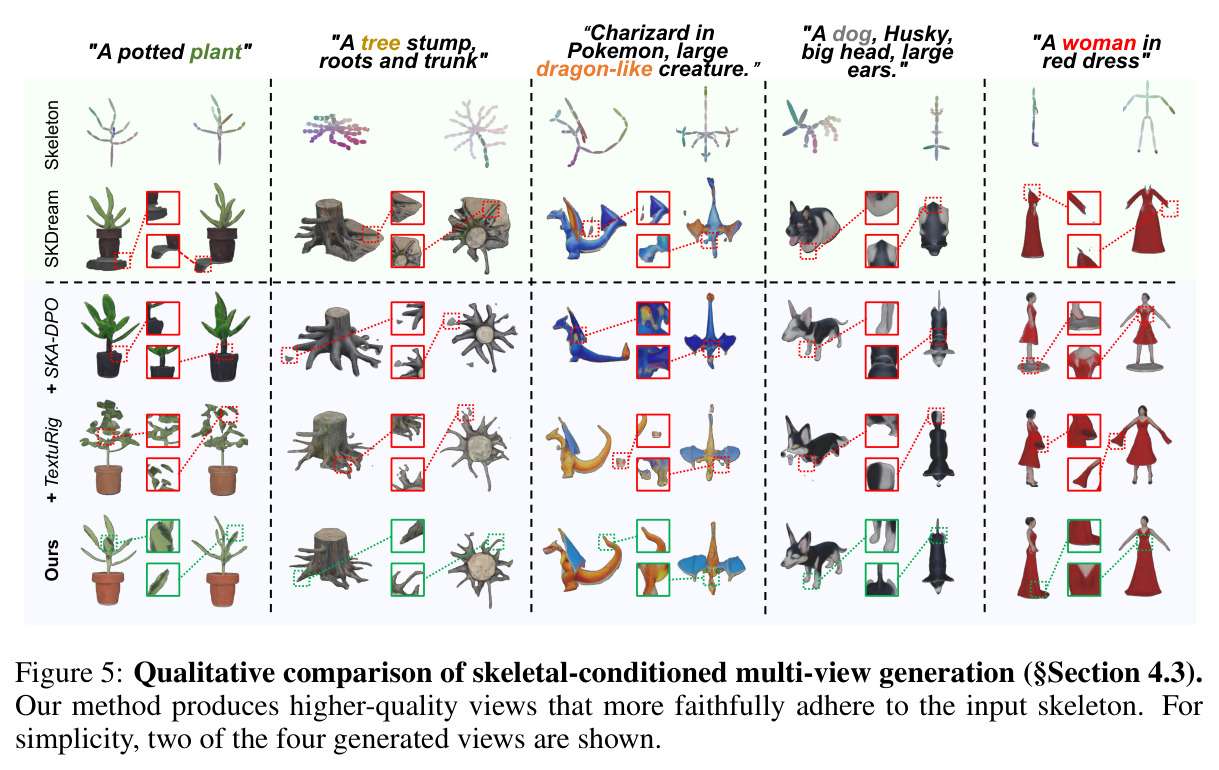

Stroke3D在多个基准测试上展现出卓越性能。在骨架生成任务上，论文在MagicArticulate测试集上评估了Chamfer Distance（CD）指标，包括CD-J2J（关节到关节）、CD-J2B（关节到骨骼）和CD-B2B（骨骼到骨骼）。Stroke3D在所有指标上均取得最优结果：CD-J2J为0.048（MagicArticulate为0.052，UniRig为0.063），CD-J2B为0.039（MagicArticulate为0.041），CD-B2B为0.034（MagicArticulate为0.034）。特别值得注意的是，在Plant类别上，Stroke3D的CD-B2B仅为0.021，相比MagicArticulate的0.039提升46%。在网格生成任务上，SKA Score评估显示Stroke3D的MeanInst.分数达到87.83，相比SKDream基线的80.43提升7.4个点，MeanClass分数达到84.36（SKDream为74.38）。消融实验证明了各组件的有效性：TextuRig单独贡献1.9个点的MeanInst.提升，SKA-DPO单独贡献5.14个点，两者结合后达到最优。偏好边距消融显示0.10为最优值，在各项指标间取得最佳平衡。此外，论文还验证了结构条件的重要性：在小数据集上，有Jxy条件的模型收敛速度显著快于无条件模型，且在大规模训练中无条件模型难以收敛。
查看结构化数据

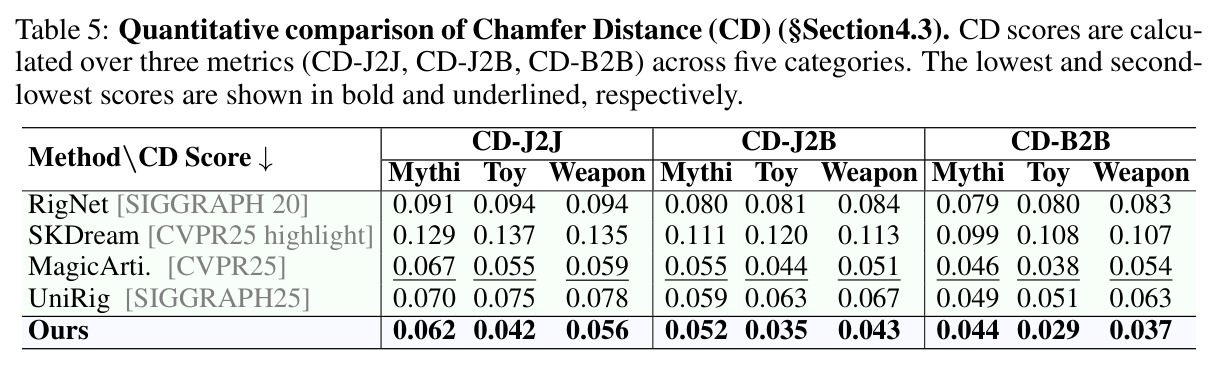

| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 骨架生成（All类别） | CD-J2J | 0.048 | MagicArticulate 0.052 | 7.7% |
| 骨架生成（All类别） | CD-J2B | 0.039 | MagicArticulate 0.041 | 4.9% |
| 骨架生成（All类别） | CD-B2B | 0.034 | MagicArticulate 0.034 | 持平 |
| 网格生成 | MeanInst. SKA | 87.83 | SKDream 80.43 | 9.2% |
| 网格生成 | MeanClass SKA | 84.36 | SKDream 74.38 | 13.4% |
| 网格生成（Plant） | SKA | 70.63 | SKDream 53.53 | 31.9% |
| 网格生成（Wings） | SKA | 94.55 | SKDream 88.40 | 6.9% |
| 玩具类别 | CD-B2B | 0.029 | MagicArticulate 0.038 | 23.7% |
局限与改进

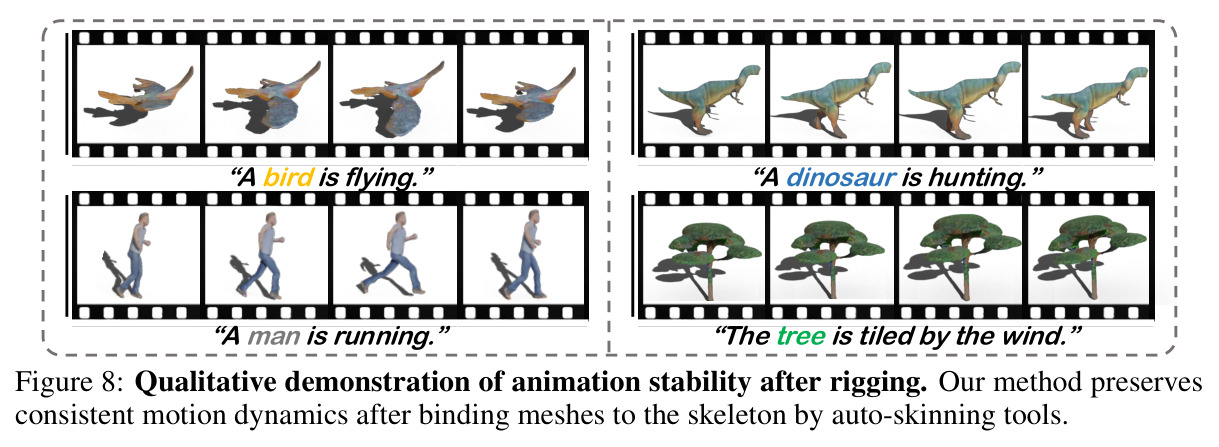

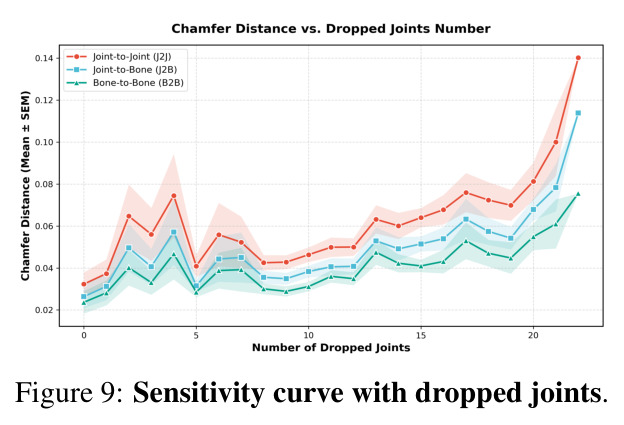

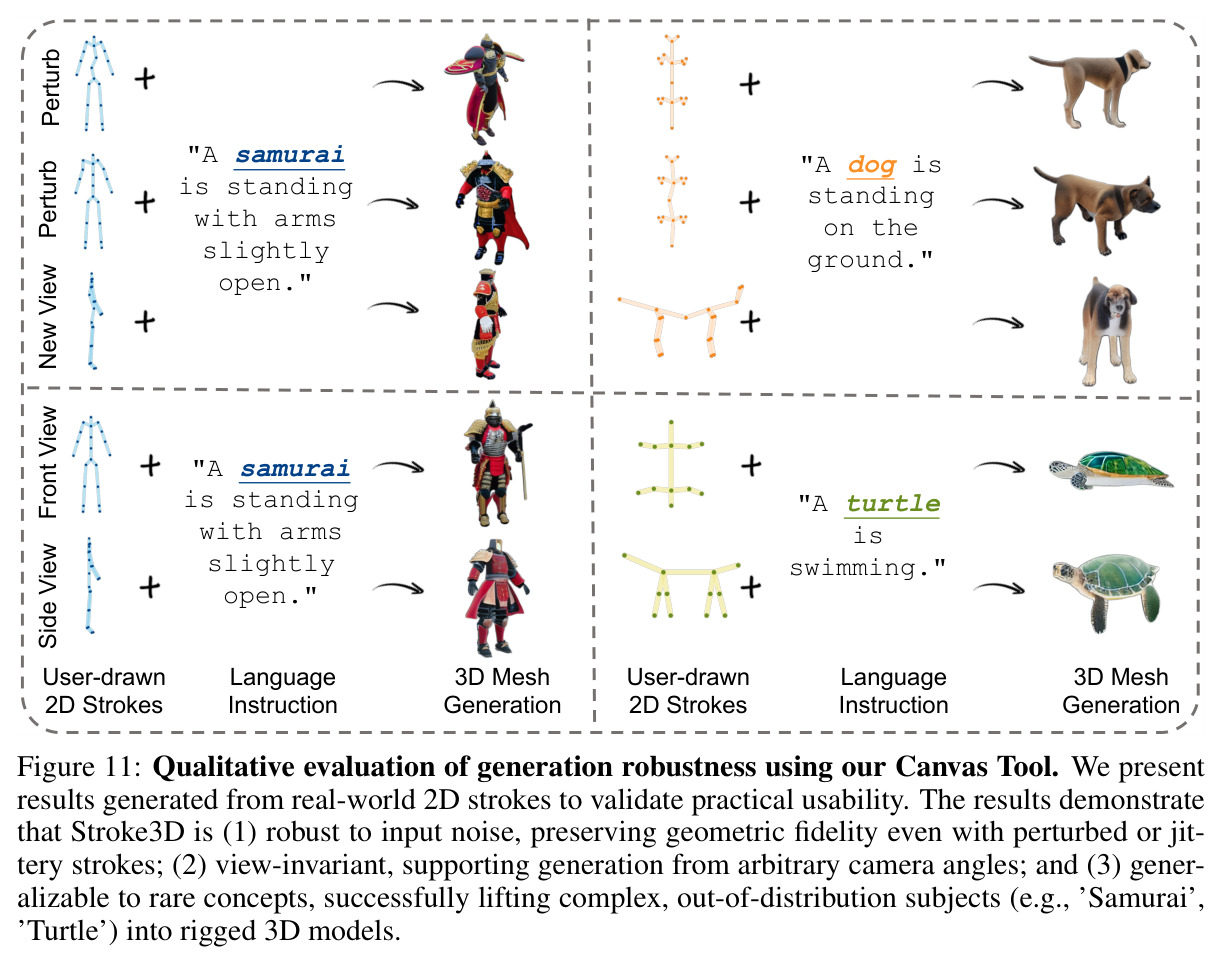

尽管Stroke3D取得了显著进展，仍存在以下局限性：首先，模型性能受限于训练数据的覆盖范围。论文在附录中坦诚承认，当面对数据集中罕见或缺失的概念（如武士、乌龟）时，模型生成的骨架往往不稳定或不一致。这表明当前MagicArticulate数据集（约48K模型）的规模和多样性仍然不足。其次，2D笔画到3D空间存在固有的模糊性。论文指出，当2D笔画提供的结构线索不足时（如侧面视图中关节重叠），生成质量会显著下降。第三，当前框架采用两阶段设计，骨架生成和网格合成是独立的，这可能导致误差传播——骨架生成的误差会影响后续网格合成的质量。第四，论文的评估主要集中在角色、动物、植物等常见类别，对于更复杂的拓扑结构（如多肢体、非刚性连接）的泛化能力尚未充分验证。第五，虽然论文声称可以使用标准自动蒙皮工具，但蒙皮质量的评估并未纳入定量分析，动画稳定性的验证仅限于定性展示。
独立分析的弱点
基于对论文的深入分析，我识别出以下弱点并提出改进方向：第一，数据瓶颈是最根本的限制。当前训练集仅包含48K模型，且经过0-30节点的过滤后更少。改进方向包括：利用新发布的Puppeteer数据集扩展训练数据；采用数据增强技术（如随机旋转、缩放、拓扑变换）扩充训练样本；收集更多稀有类别的数据。第二，两阶段设计的误差传播问题。骨架生成的微小误差会被放大到网格合成阶段。改进方向是开发端到端的联合优化框架，使骨架生成和网格合成能够相互反馈。第三，2D笔画的歧义性处理不足。当用户从单一视角绘制笔画时，深度信息丢失。改进方向包括：支持多视角笔画输入；引入深度估计网络辅助2D到3D的提升；利用交互式反馈让用户迭代修正。第四，SKA-DPO的偏好信号质量。当前SKA Score仅评估多视图一致性，可能忽略几何细节。改进方向是设计更全面的几何质量评估指标，或引入人类偏好数据。第五，评估基准的局限性。MagicArticulate和SKDream测试集规模有限（108样本），类别分布不均衡。改进方向是构建更大规模、更多样化的评估基准。
未来方向
论文作者在附录中提出了明确的未来方向：首先，计划利用新发布的Puppeteer数据集扩展训练数据，该数据集显著扩充了Articulation-XL的规模，有望缓解当前的数据瓶颈。其次，作者提出了开发端到端网络的目标，直接从文本提示生成带骨骼绑定的网格，消除两阶段设计的误差传播。基于Stroke3D的成果，还可以延伸以下方向：将框架扩展到更广泛的对象类别，包括人造物体（如机械、家具）和复杂生物（如昆虫、海洋生物）；支持更复杂的骨架拓扑，如多根骨骼、环形连接；开发交互式编辑工具，允许用户在生成后微调骨架结构；将技术应用于虚拟现实和增强现实的内容创建流程；探索少样本或零样本学习方法，提升对罕见概念的泛化能力。
复现评估
从复现角度来看，Stroke3D具有较好的可复现性。论文承诺在发表后开源代码、预训练模型（Sk-VAE、Sk-DiT和最终网格合成模型）以及TextuRig数据集。训练数据方面，骨架生成使用公开的MagicArticulate数据集，网格合成使用SKDream数据集加上策划的TextuRig（6800样本）。算力需求方面，所有实验在单块NVIDIA A100 GPU（40GB）上完成，Sk-VAE和Sk-DiT各训练500K迭代，SKA-DPO微调1000步，整体训练时间在合理范围内。复现难度中等：需要熟悉图神经网络和扩散模型的实现；需要处理3D数据渲染和VLM调用；TextuRig的策划需要访问Objaverse-XL原始数据。关键依赖包括：PyTorch Geometric（图神经网络）、MVDream基座模型、CLIP编码器、VLM API（用于数据标注）。论文提供了详细的超参数设置和训练协议，有助于复现。
论文图表

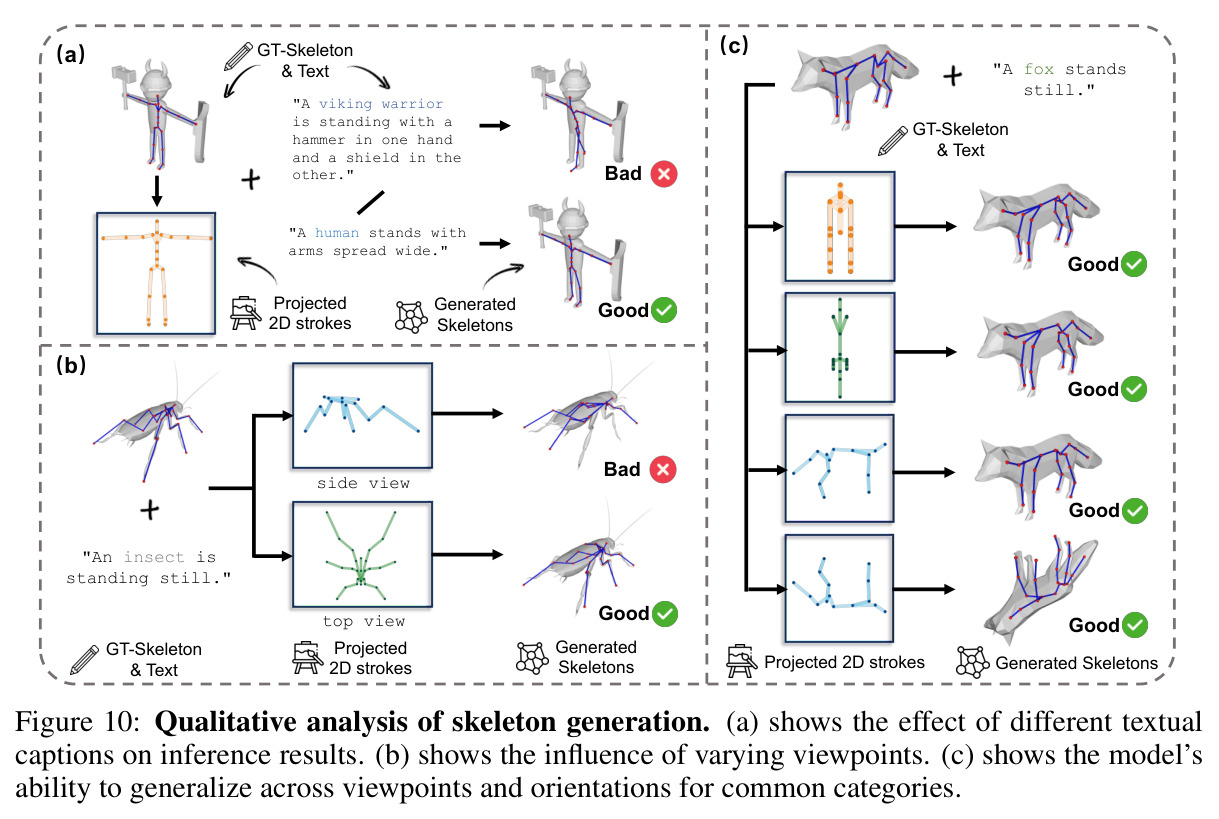

该图分析了影响骨架生成的因素：(a)不同文本描述对生成结果的影响，展示武士等罕见概念的生成不稳定性；(b)不同视角笔画的影响，展示侧视图中关节重叠导致的质量下降；(c)模型对常见类别（狐狸）的泛化能力，即使输入笔画上下颠倒也能生成合理的骨架。
Figure 10深入分析了Stroke3D的能力边界，帮助读者理解模型的优势（常见类别泛化）和劣势（罕见概念不稳定）。
