CodeOCR：视觉语言模型在代码理解中的有效性研究 CodeOCR: On the Effectiveness of Vision Language Models in Code Understanding
首次系统研究将代码渲染为图像输入多模态LLM，实现最高8倍token压缩且性能不降
前置知识
多模态大语言模型（MLLM）

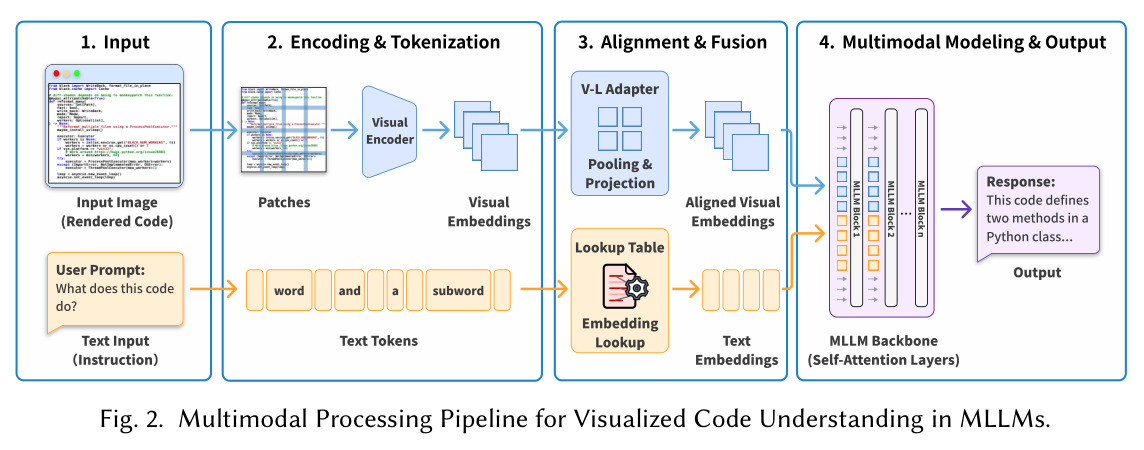

多模态大语言模型是指能够同时处理文本和视觉输入的大型语言模型，如GPT-5、Gemini-3等。这类模型内部包含视觉编码器（通常是Vision Transformer）将图像转换为视觉嵌入，再通过V-L适配器（视觉-语言适配器）进行池化和投影，将视觉token与文本token对齐后送入统一的transformer骨干网络。其核心公式为 $V = \text{Encoder}(I) = \{v_1, v_2, \ldots, v_N\}$，其中每个 $v_i$ 捕获图像patch的视觉特征。这种架构使得模型能够像理解自然图像一样理解代码的视觉结构。
本文的核心创新就是利用MLLM的视觉理解能力来处理代码图像，因此理解MLLM的工作原理是理解本文方法论的基础。
视觉token与压缩比
MLLM处理图像时将其分割为固定大小的patch（如14×14像素），每个patch被编码为一个视觉token。对于分辨率为 $W \times H$ 的图像，视觉token数量为 $(W/p) \times (H/p)$。压缩比 $k\times$ 定义为视觉token数量等于原始文本token数量的 $1/k$。在1×压缩时，视觉token数等于文本token数；8×压缩时，视觉token仅为文本token的12.5%。通过双线性降采样可以实现连续的分辨率调整，这是图像模态相比文本的关键优势。
理解视觉token的生成机制和压缩比的定义，是理解本文实验设计和性能指标的基础。
代码下游任务

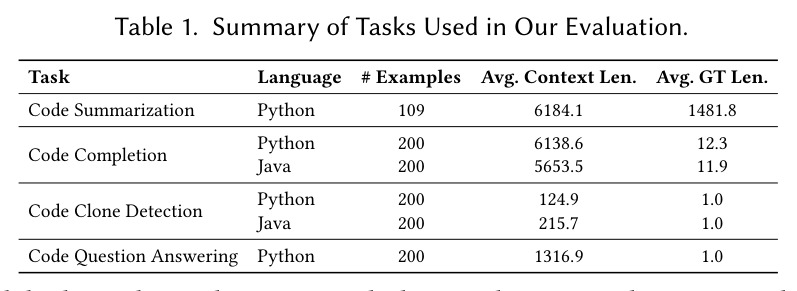

本文评估了四个代码理解任务：代码补全（Code Completion）测试细粒度语法理解能力，使用精确匹配（EM）和编辑相似度（ES）评估；代码摘要（Code Summarization）评估高层语义提取能力，使用CompScore指标；代码克隆检测（Code Clone Detection）评估语义相似性识别，使用准确率和F1分数；代码问答（Code Question Answering）通过选择题形式测试代码理解能力。这四个任务覆盖了从语法到语义、从细粒度到粗粒度的代码理解层次。
理解这四个任务的特点和评估指标，是理解实验结果中任务差异性表现的前提。
渲染策略（Plain/Bold/Highlight）

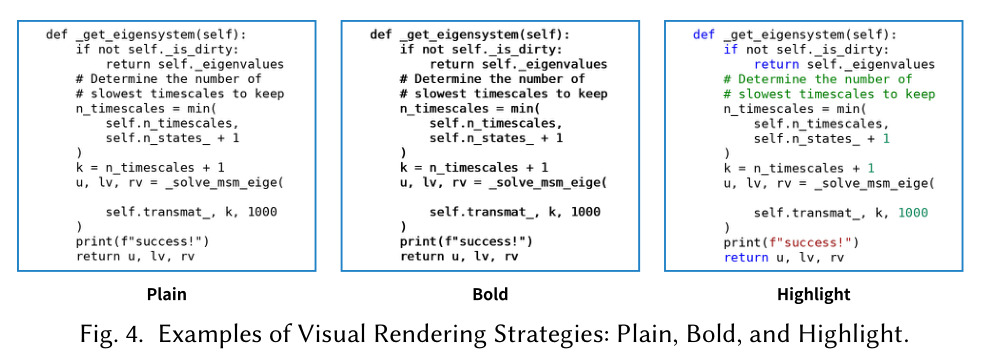

本文研究了三种代码图像渲染策略：Plain（纯文本渲染，黑色等宽字体白色背景，作为基线）、Bold（粗体渲染，通过+1像素水平和垂直偏移模拟增加笔画宽度）、Highlight（语法高亮渲染，采用VSCode的'Default Light'主题，为关键字、字符串等不同语法元素着色）。这些策略利用了视觉模态独有的信息传递能力——文本模态无法直接表达颜色和粗细变化。
渲染策略是本文研究的重要维度，理解它们的实现方式和预期效果有助于理解RQ3的实验结果。
研究动机
随着软件系统规模和复杂性的增长，当前基于文本的大语言模型在代码理解上面临严重的计算效率瓶颈。现有范式将源代码视为线性token序列进行处理，导致上下文长度随代码规模线性增长，带来高昂的计算开销。例如，一个简单的代码片段在文本表示下需要约110个文本token，而这些token必须被顺序处理。现有的一些文本压缩方法（如token剪枝）虽然可以减少token数量，但这种压缩是离散且有损的——每个token要么保留要么丢弃，无法进行连续压缩，而且保留的关键token无法进一步压缩。这种'非黑即白'的压缩方式在高压缩比下会导致显著的信息丢失，限制了在实际应用中的效果。
本文的目标是本文旨在探索一种全新的代码表示范式——将源代码渲染为图像输入多模态大语言模型，利用图像模态天然的可压缩性来解决计算效率问题。具体目标包括：（1）验证MLLM能否像理解文本代码一样有效理解代码图像；（2）系统研究视觉压缩在不同压缩比下的性能表现；（3）探索视觉增强（语法高亮、粗体）能否进一步提升理解效果；（4）验证发现是否跨编程语言泛化；（5）分析视觉压缩如何降解代码信息及出现的错误类型。最终目标是为更高效的代码智能系统开辟新的技术路径。
与已有工作不同的是，本文的独特切入角度在于将代码理解从'阅读文本'转变为'观看图像'。与现有研究主要关注GUI理解和UI到代码生成不同，本文首次聚焦于代码图像本身作为代码的有效表示形式。这一范式转换的关键洞察是：图像可以通过简单的分辨率调整进行连续压缩，而不会像文本压缩那样产生离散的信息断裂。论文以一个直观例子说明：同样的110个文本token的代码，渲染为图像后可以压缩到仅27个视觉token（75.5%的压缩率），同时保持可读性。这种'视觉优先'的代码处理方式为解决LLM的上下文窗口限制和推理成本问题提供了全新的思路，代表了从序列化处理到整体化感知的范式转变。
核心方法

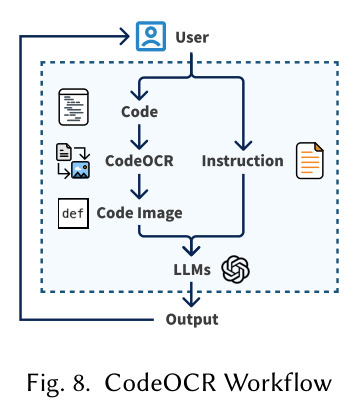

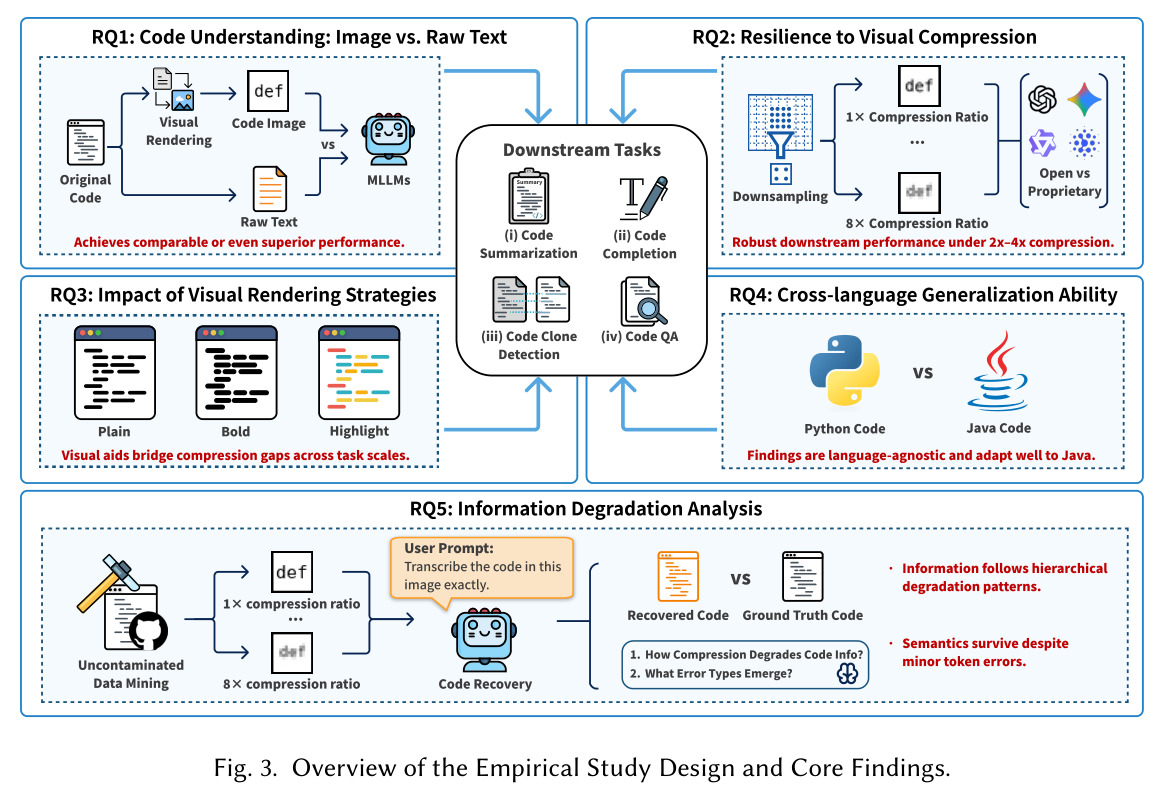

本文的方法论采用渐进式实验设计，从验证可行性到深入分析，系统性地探索视觉代码理解的潜力。整体思路是：首先将源代码通过渲染管道转换为图像（可选择Plain/Bold/Highlight三种渲染策略），然后通过分辨率调整实现不同级别的压缩（1×到8×），最后将压缩后的代码图像与文本指令一起输入MLLM进行处理。技术路线遵循'可行性验证→压缩弹性→优化策略→泛化验证→机理分析'的逻辑链：RQ1建立视觉代码理解的基本可行性；RQ2探索视觉模态的核心优势——压缩性；RQ3研究视觉增强能否弥补压缩损失；RQ4验证发现的跨语言泛化性；RQ5通过OCR重建实验微观分析信息降解模式。这种多维度、多层次的实验设计使得研究结论既有广度又有深度。
本文的核心创新在于发现并验证了一个反直觉的现象：将代码从文本转换为图像不仅不会损失理解能力，反而可能带来性能提升，同时还能大幅压缩token消耗。与现有文本压缩方法的本质区别在于：文本压缩是离散的、有损的（每个token要么保留要么丢弃），而图像压缩是连续的、渐进的（通过调整分辨率可以实现任意程度的压缩）。更重要的是，图像模态能够携带文本无法表达的视觉线索——语法高亮的颜色信息、缩进的视觉层次、代码块的边界感知——这些信息可以帮助模型更高效地理解代码结构。例如，在代码克隆检测任务中，GPT-5-mini使用图像输入比文本输入实现了42%的F1提升（从33.2到47.0），这说明视觉表示能够帮助模型聚焦于高层语义模式而非表面语法差异。
方法步骤详情
方法实施包含以下步骤：（1）代码渲染：使用Pygments进行语法分析，Pillow进行图像生成，将源代码渲染为2240×2240像素的高分辨率图像，字体大小40像素，行高1.0，边距为页面宽度的1%。（2）分辨率压缩：定义压缩比 $k\times$ 使得视觉token数量等于文本token数量的 $1/k$，通过双线性降采样从高分辨率基础图像生成目标分辨率。（3）输入设计：代码渲染为图像，任务指令以文本形式提供，实现代码内容与任务指令的解耦。（4）模型评估：在7个MLLM上评估4个下游任务，每个实验重复5次取平均值和标准差。（5）统计检验：使用Wilcoxon符号秩检验评估视觉输入与文本输入之间的统计显著性差异。（6）降解分析：设计OCR重建实验，通过规则化三级错误分类（Token错误、行错误、块错误）分析信息损失模式。
技术新颖性
本文的技术新颖性体现在多个层面。首先，在研究问题上，这是首个系统性探索MLLM代码图像理解能力的工作，填补了该领域的研究空白。其次，在方法论上，提出了'视觉压缩'这一新范式——通过分辨率调整实现连续压缩，与离散的文本压缩形成互补。第三，在实验设计上，采用了渐进式多维度评估框架（5个研究问题），既有宏观的任务性能对比，又有微观的信息降解分析。第四，在发现上，揭示了任务依赖的压缩弹性模式——代码摘要和克隆检测对高压缩比具有惊人弹性（某些模型在8×压缩下仍优于文本基线），而代码补全和问答更敏感于压缩。第五，在工具实现上，开发了CodeOCR开源工具，支持6种编程语言，吞吐量达6.9k token/s，为研究社区提供了可复用的基础设施。
实验结果

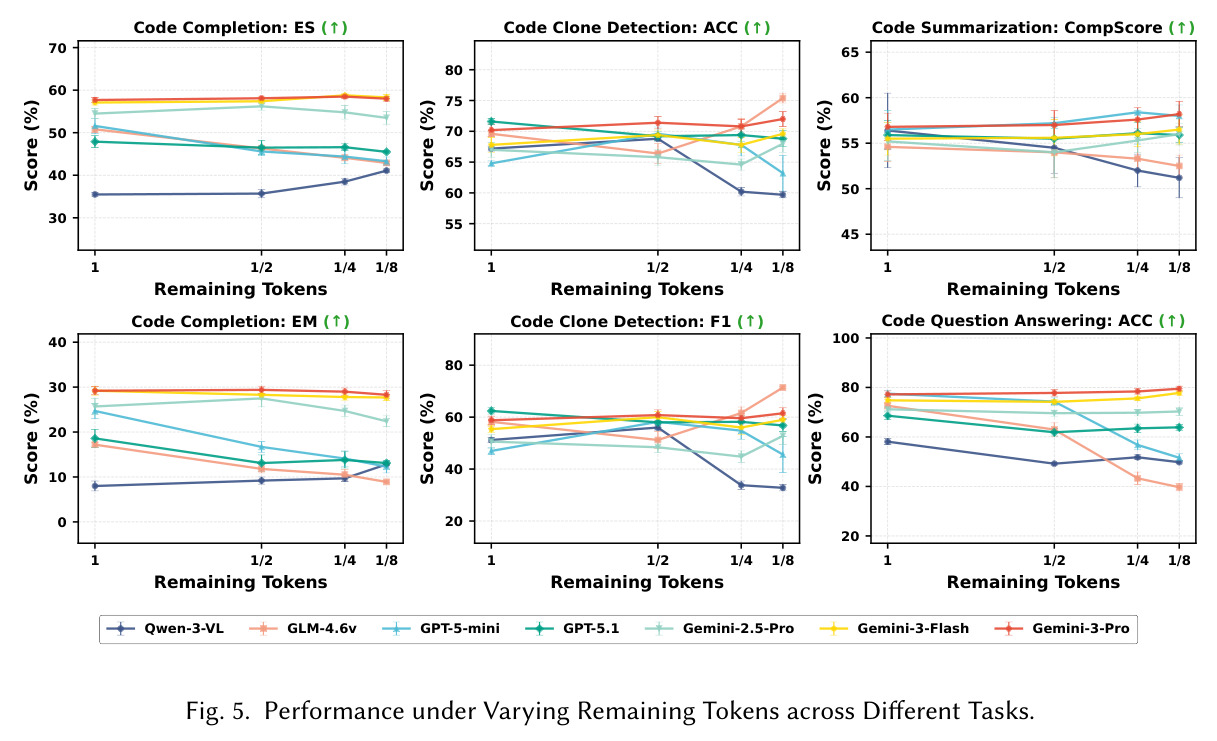

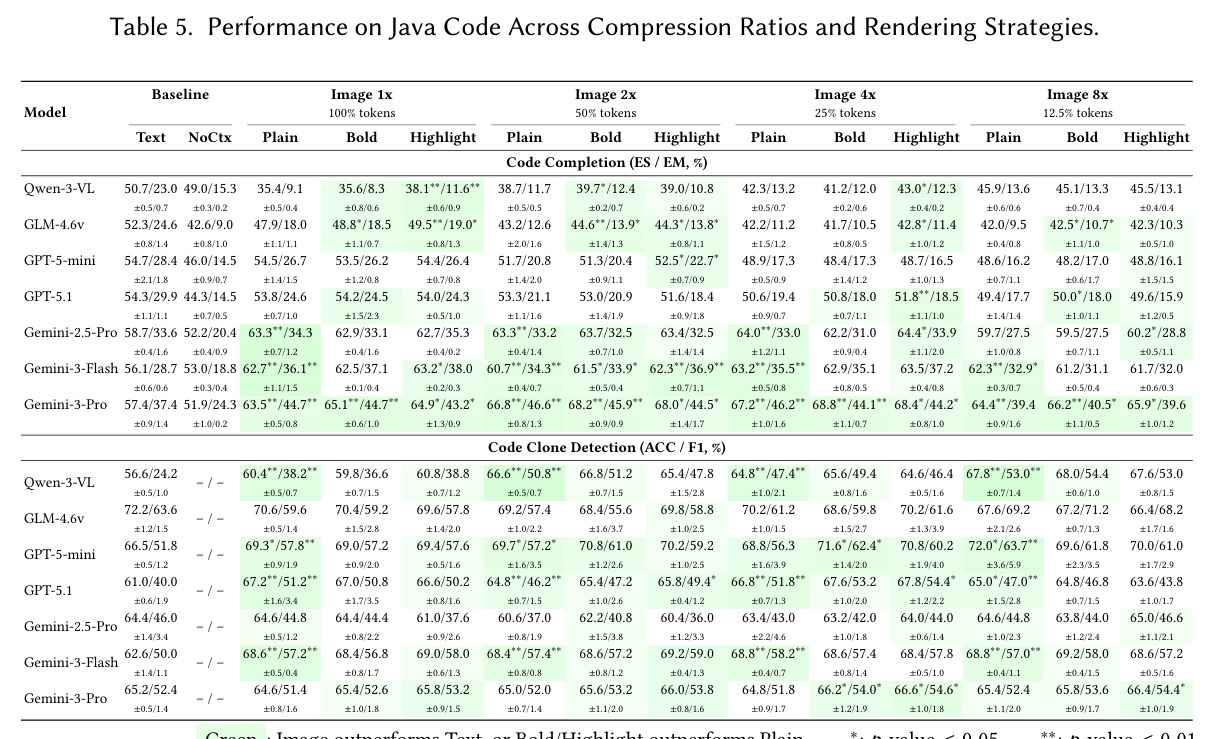

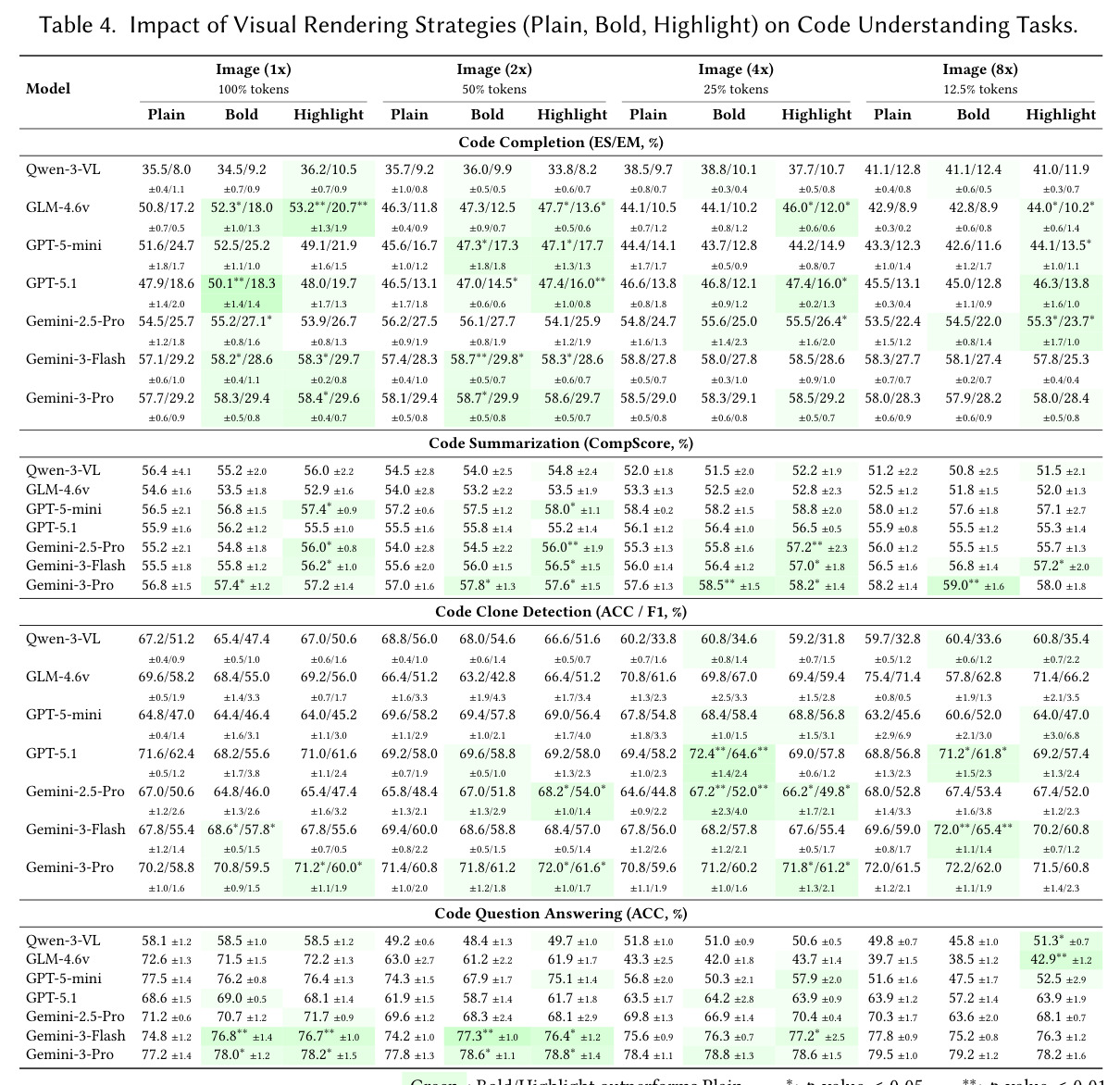

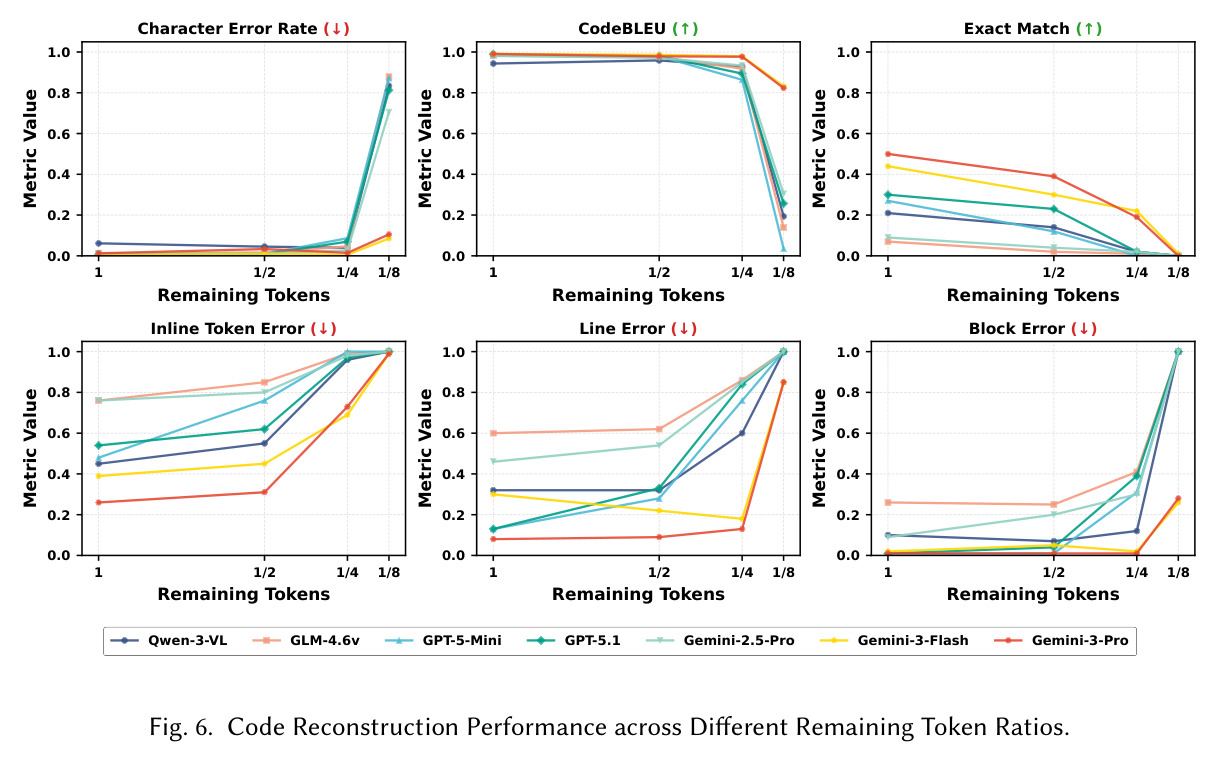

本文的实验结果揭示了视觉代码理解的多个关键发现。在可行性验证（RQ1）中，所有四个任务上，使用代码图像作为输入的MLLM都能达到与原始文本相当甚至更优的性能：Gemini-3-Pro在所有四个任务上都表现出色；GPT-5-mini在克隆检测上F1提升42%（从33.2到47.0）；GPT-5.1的F1提升33%（从46.8到62.4）。在压缩弹性（RQ2）中，多个模型在8×压缩下仍能超越文本基线：Gemini-3-Pro在代码问答上达到79.5%准确率（文本基线74.8%），在代码摘要上达到58.2 CompScore（文本基线56.0）。在视觉增强（RQ3）中，语法高亮和粗体渲染在中等压缩比（1×-4×）下带来1-5%的一致性提升，但在8×压缩下效果减弱。在跨语言泛化（RQ4）中，Java实验复现了Python的核心趋势：Gemini家族在Java代码补全上ES提升最高达12%。在信息降解分析（RQ5）中，发现错误遵循层次模式：token错误在1×-2×压缩时出现，行错误在2×-4×时出现，块错误在4×-8×时主导，但Gemini-3家族即使在8×压缩下仍保持低块错误率。
查看结构化数据

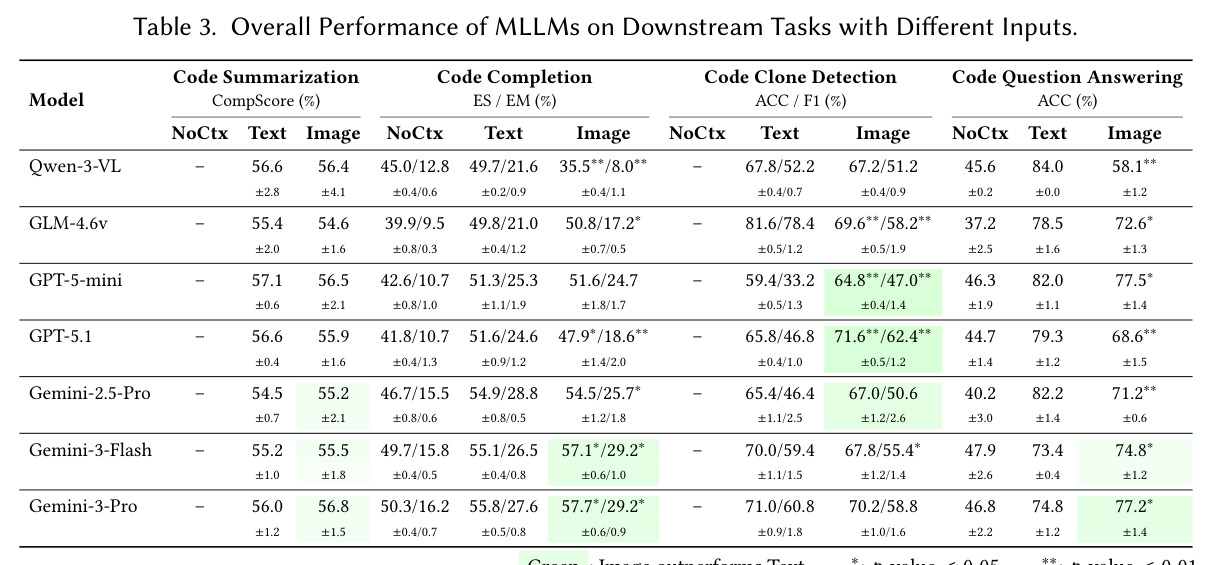

| 任务 | 指标 | 本文 | 基线 | 提升 |
|---|---|---|---|---|
| 代码摘要（Code Summarization） | CompScore (%) | Gemini-3-Pro: 56.8 (文本56.0), Gemini-3-Flash: 55.5 (文本55.2) | 文本输入基线 | Gemini-3-Pro在1×图像下提升0.8%，在8×压缩下提升至58.2（+3.9%） |
| 代码补全（Code Completion） | Edit Similarity / Exact Match (%) | Gemini-3-Pro: 57.7/29.2 (文本55.8/27.6), Gemini-3-Flash: 57.1/29.2 (文本55.1/26.5) | 文本输入基线 | Gemini-3-Pro ES提升3.4% (p<0.05), Gemini-3-Flash ES提升3.6% (p<0.05) |
| 代码克隆检测（Code Clone Detection） | Accuracy / F1 (%) | GPT-5-mini: 64.8/47.0 (文本59.4/33.2), GPT-5.1: 71.6/62.4 (文本65.8/46.8) | 文本输入基线 | GPT-5-mini F1提升42% (p<0.01), GPT-5.1 F1提升33% (p<0.01) |
| 代码问答（Code Question Answering） | Accuracy (%) | Gemini-3-Pro: 77.2 (文本74.8), Gemini-3-Flash: 74.8 (文本73.4) | 文本输入基线 | Gemini-3-Pro提升3.2% (p<0.05), 8×压缩下达79.5% |
| 压缩弹性（8×压缩） | 多个指标 | Gemini-3-Pro代码问答79.5%, 代码摘要58.2, 代码补全ES 58.0 | 文本输入基线（代码问答74.8%, 摘要56.0, 补全55.8） | 仅使用12.5%的token，多个任务仍优于文本基线 |
局限与改进

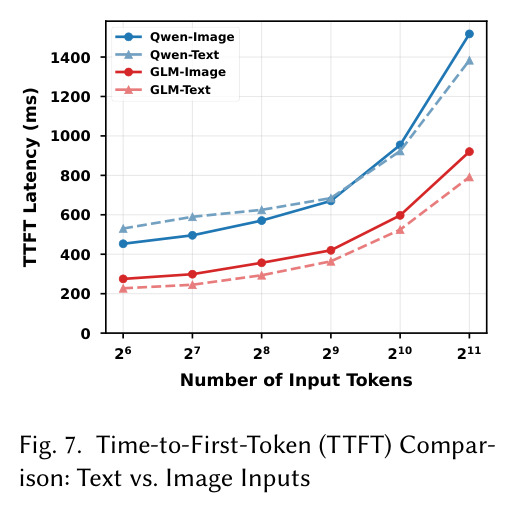

本文存在以下局限性：首先，在模型覆盖方面，虽然评估了7个代表性MLLM，但主要聚焦于商业闭源模型（GPT-5系列、Gemini系列），开源模型（Qwen-3-VL、GLM-4.6v）表现明显较弱，这可能限制了发现对所有模型的普适性。其次，在编程语言方面，虽然验证了Python和Java的泛化性，但未覆盖其他主流语言（如C++、JavaScript、Go），这些语言可能有不同的代码结构特征影响视觉理解效果。第三，在任务范围上，四个任务虽然有代表性，但未包含代码生成、代码修复等需要更强推理能力的任务。第四，在渲染配置上，仅研究了三种基本策略，未探索更复杂的视觉增强（如不同的配色方案、字体、布局）。第五，在评估指标上，部分任务（如代码摘要）使用LLM-as-judge评估（CompScore），可能引入评估模型的偏见。最后，在实际部署场景上，虽然评估了推理延迟，但未在真实的IDE集成或大规模代码库场景中验证实用性。
独立分析的弱点
本文存在几个值得关注的弱点及相应的改进方向。首先，开源模型（Qwen-3-VL、GLM-4.6v）在视觉代码理解上表现显著弱于闭源模型——Qwen-3-VL在代码补全上ES从49.7降至35.5，GLM-4.6v在克隆检测上准确率从81.6降至69.6。这表明当前开源模型的视觉编码器和跨模态对齐能力仍有较大优化空间，改进方向包括针对代码图像的专门预训练、增强视觉编码器对细粒度文本特征的捕捉能力。其次，视觉增强在高压缩比（8×）下效果显著减弱，甚至粗体渲染可能加剧降解（因为更粗的笔画在低分辨率下降低字符可区分性）。改进方向是开发自适应渲染策略，根据目标压缩比动态调整渲染参数。第三，错误分析显示token级错误在1×压缩时就普遍存在（如混淆1和l、0和O），说明模型对代码字符的视觉区分能力不足，需要针对性的字符级视觉训练。第四，论文未充分探讨不同代码长度对压缩效果的影响——对于非常长的代码文件，多图像输入的上下文拼接可能引入额外挑战。
未来方向
基于本文的发现，未来研究可以沿多个方向展开。首先，作者提出开发任务自适应渲染策略——根据下游任务的特点（如代码补全需要精确的token信息，克隆检测需要高层语义模式）动态调整渲染配置和压缩比。其次，探索更激进的压缩技术——本文已证明8×压缩的可行性，未来可研究更高压缩比（如16×、32×）下的性能边界，以及基于代码结构的智能压缩（如保留关键语法结构、压缩注释和空行）。第三，开发代码专用的多模态模型——当前模型主要在自然图像上预训练，针对代码图像的专门预训练可显著提升理解能力。第四，扩展应用场景——将视觉代码表示应用于代码搜索（利用视觉相似性）、代码可视化（将复杂代码结构渲染为直观图像）、跨语言代码理解（利用视觉模式的跨语言一致性）。第五，研究混合表示策略——将代码的不同部分以不同模态表示（如关键逻辑用文本，注释和格式用图像），实现更精细的效率-质量权衡。
复现评估

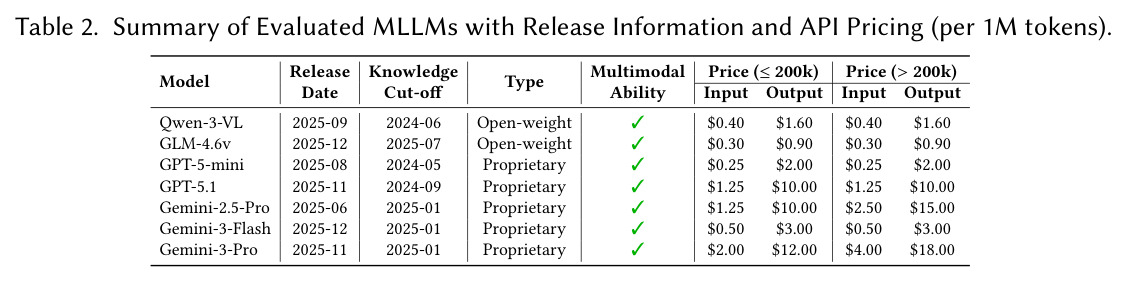

本文的复现性评估较为乐观。在开源情况上，论文明确声明代码和数据可在 https://github.com/YerbaPage/CodeOCR 获取，且实际开源了CodeOCR工具和实验脚本。在数据方面，四个基准数据集均可公开获取，且为解决数据泄露问题，作者专门构建了新的CodeQA数据集（从2025年8月后的GitHub仓库爬取，经三位博士生独立验证）。在算力方面，实验通过OpenRouter API访问商业模型，无需自建大规模GPU集群；本地延迟测试使用8×A100-80G GPU，这是研究机构常见的配置。在实现细节上，论文提供了完整的渲染参数（字体40像素、行高1.0、边距1%）和统计检验方法（Wilcoxon符号秩检验，5次重复）。主要复现挑战在于商业API的成本——按Table 2的定价，大规模实验可能产生显著费用，但核心发现可通过少量代表性实验验证。总体而言，本文的复现难度为中等偏低，适合独立研究团队验证和扩展。
论文图表

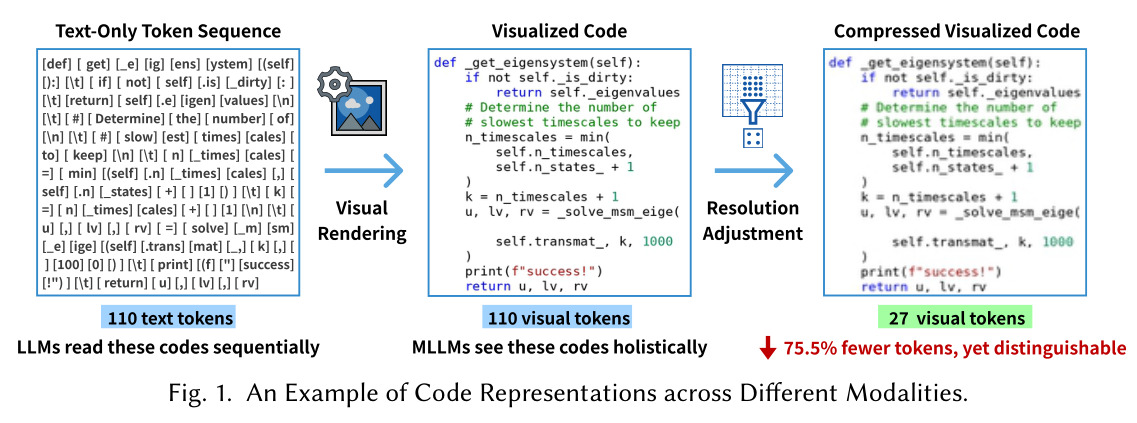

图1展示了一个Python代码片段在三种表示下的对比：左侧是文本token序列（约110个文本token），中间是渲染后的代码图像（等效110个视觉token），右侧是压缩后的代码图像（仅27个视觉token，压缩75.5%）。图中直观展示了视觉表示的核心优势——通过降低分辨率可以在保持可读性的同时大幅减少token消耗。
这张图是理解本文核心动机的关键：它直观地展示了图像模态相比文本模态在压缩上的天然优势，让读者立即理解为什么将代码表示为图像是有意义的。
